Ремонт рулевой рейки форд фокус 2 своими руками – поломки, диагностика, подтяжка рулевой рейки Форд Фокус 2 и ремонт рулевой рейки Ford Focus и Focus 2 в нашем сервисе

Ford Focus 2 ремонт рулевой рейки

Вам могут быть интересны темы:

Рулевая рейка — это устройство, которое передаёт приложенную силу с рулевого колеса на колонки и наконечники, которые, в свою очередь, дают возможность синхронному повороту передних колёс. Наиболее нагруженным узлом управляющей рейки считается соединение среди шестерней и зубчатой базой. Чаще всего неполадки появляются именно в данной паре. Ещё это может быть простой износ шестерёнки или физическое разрушение. Зачастую механизм рулевой рейки работает без проблем, но при неправильной эксплуатации или через мерную нагрузку рулевая рейка может сломаться и предоставить неудобства для водителя.

В таких случаях ремонт рулевой рейки Форд Фокус 2 единственный вариант, чтобы обезопасить себя от неприятностей при эксплуатации авто.

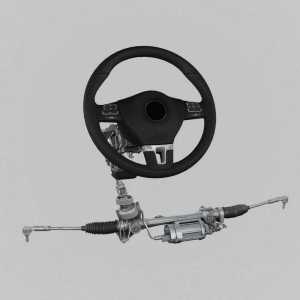

Рулевая рейка авто — это важная часть рулевого управления. Механическая рейка являет собой обыкновенное устройство. Это зубчатая конструкция, установленная на рулевой колонке, которая работает с рейкой и связанная с приводом трапеций рулевых тяг. А гидравлическая рейка установлена на многих современны авто. Такой рулевой рекой удобней управлять, потому что она подключена к гидроусилителю руля и даёт возможность водителю прилагать меньшую силу во время управлении автомобилем. Ещё есть электрическая рулевая рейка. Её отличительная черта: в механизме нет гидравлики, а усилия при управлении рулевым колесом осуществляются электродвигателем.

Ремонт рулевой рейки

Основная задача рулевой рейки — обеспечить синхронность и манёвренность поворота колёс, поэтому за ней нужен особый уход. Ремонт рулевой рейки Форд Фокус 2 требуется в таких случаях:

  1. Есть стук или посторонний шум.
  2. Потеря жидкости.
  3. При люфте рулевого колеса.
  4. При слабой восприимчивости руля.

Если после простоя авто присутствуют следы утечек, то необходимо сделать полную диагностику рулевого управления. А восстановление означает: смену сальников, пыльников и уплотнителей колец. В случае если рулевая рейка только незначительно деформировалась либо в ней возникла ржавчина, то в таком случае необходимо её отшлифовать, чего будет абсолютно достаточно.

Во время работы рулевых реек не должно быть слышно гул или постукивание, поэтому при обнаружении таких признаков поломки следует сразу их устранить. Чаще всего неисправность можно обнаружить при движении авто, а именно при входе в поворот. А также могут быть толчки в руль, которые подтверждают, что рулевая рейка находится в неисправном состоянии. Аналогичные затруднения могут потребовать восстановление втулок, которые ранее сносились или сменить зубчатый элемент механизма. Основной причиной преждевременного износа деталей рулевого механизма считается порванный пыльник, через который на рулевую рейку попадает влага и грязь. В результате они оседают на червячной паре и увеличивается люфт.

Нужно отметить, что во время ремонта рулевой рейки Форд Фокус 2 своими руками, можно столкнуться с неудобным преодолением разных неровностей и прочих факторов, которые вызовут дискомфорт. Во втором поколении этого автомобиля картерная система рулевого механизма располагается под капотом и прикреплена к передней подвеске. Кроме того, она оснащена энергопоглотителем, что даёт большую безопасность системе настройки рулевого положения и механизма в замке зажигания. А также в рулевой колонке находятся механизмы, которые отвечают за дополнительные функции автомобиля: указатель поворота, включение фар и управление омывателем и очистителем. Все без исключения данные аппаратные органы соединены в единственный источник подрулевых переключателей.

Таким образом, можно приступить к описанию и просмотру видео ремонта рулевой рейки Форд Фокус 2 своими руками.

Характерные черты ремонта

Для ремонта рулевых реек потребуется стандартный набор инструментов. В частых случаях неисправность механизма связана с износом втулок и зубцов рейки. Конструкция данного типа не выдерживает сильных ударов и механических нагрузок, что в принципе невозможна на наших дорогах. Для устранения проблемы понадобится перебрать и заменить некоторые детали. А для продления срока службы деталей можно купить усиленные механизмы, что прослужат намного дольше.

Ремонт рулевой рейки представляет из себя такие действия:

  1. Нужно произвести подготовительные работы – следует приподнять автомобиль на подъёмнике, попустить крепление колеса и отсоединить аккумуляторную батарею. Возможно все это сделать и на обыкновенной яме, однако, это существенно осложнит работу, а практичность станет большой проблемой, так как будет необходимо устанавливать машину на колодки.
  2. Требуется снять подрамник, открутив болты. После данной манипуляции нужно разобрать соединение рулевой рейки.
  3. Откручиваем трубки высокого давления.
  4. Демонтируем крепление рейки и целиком снимаем её.

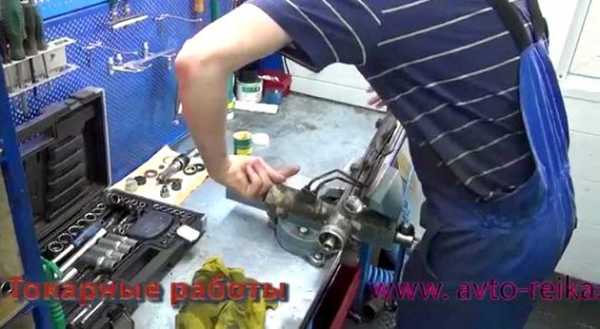

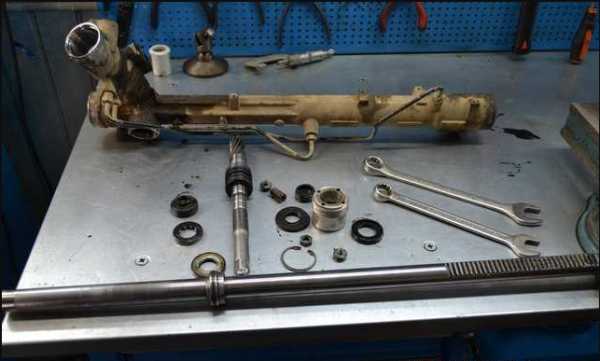

  5. Раскладываем рулевую рейку, хорошо её очищаем от пыли и грязи внешнюю и внутреннюю часть. После чего нужно хорошенько вымыть все детали.
  6. А также требуется заменить гайку бокового подтягивания, так как цены на них не дорогие, а при поломке потребуется заново все перебирать.

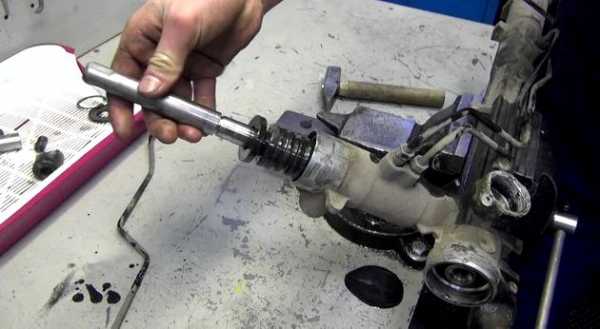

  7. Требуется снять шток рейки, потому что она чаще всего поддаётся коррозии и начинает протекать.
  8. Полностью раскручиваем рейку и делаем замену деталей, которые непригодны для дальнейшей работы.
  9. Производим сборку рулевой рейки Ford Focus 2 и проверяем на стенде (если он есть). Пыльники нужно обтянуть хомутами для их прочности и надежности.
  10. После чего устанавливаем руль в ровном положении. Затем установить рейку и подрамник.
  11. Прочищаем всю систему и заливаем новую смазочную жидкость.
  12. После полного сбора проверяем ещё раз все места где могут появиться подтеки жидкости для того, чтобы убедиться, что все детали закреплены правильно, а пыльники и хомуты хорошо обтянуты.

На этом ремонт рулевой рейки Форд Фокус 2 своими руками закончен. В зависимости от определённой неисправности следует производить вовремя ремонт всех изношенных деталей, которые могут привести к непредвиденным ситуациям на дороге.

Посмотрите интересное видео по этой теме

eurasia-avto.ru

Ремонт рулевой рейки Ford Focus 2 (Форд Фокус 2)

Рулевая рейка — это устройство, которое передаёт приложенную силу с рулевого колеса на колонки и наконечники, которые, в свою очередь, дают возможность синхронному повороту передних колёс. Наиболее нагруженным узлом управляющей рейки считается соединение среди шестерней и зубчатой базой. Чаще всего неполадки появляются именно в данной паре. Ещё это может быть простой износ шестерёнки или физическое разрушение. Зачастую механизм рулевой рейки работает без проблем, но при неправильной эксплуатации или через мерную нагрузку рулевая рейка может сломаться и предоставить неудобства для водителя. В таких случаях ремонт рулевой рейки Форд Фокус 2 единственный вариант, чтобы обезопасить себя от неприятностей при эксплуатации авто.

Рулевая рейка авто — это важная часть рулевого управления. Механическая рейка являет собой обыкновенное устройство. Это зубчатая конструкция, установленная на рулевой колонке, которая работает с рейкой и связанная с приводом трапеций рулевых тяг. А гидравлическая рейка установлена на многих современны авто. Такой рулевой рекой удобней управлять, потому что она подключена к гидроусилителю руля и даёт возможность водителю прилагать меньшую силу во время управлении автомобилем. Ещё есть электрическая рулевая рейка. Её отличительная черта: в механизме нет гидравлики, а усилия при управлении рулевым колесом осуществляются электродвигателем.

Ремонт рулевой рейки

Основная задача рулевой рейки — обеспечить синхронность и манёвренность поворота колёс, поэтому за ней нужен особый уход. Ремонт рулевой рейки Форд Фокус 2 требуется в таких случаях:

  1. Есть стук или посторонний шум.
  2. Потеря жидкости.
  3. При люфте рулевого колеса.
  4. При слабой восприимчивости руля.

Если после простоя авто присутствуют следы утечек, то необходимо сделать полную диагностику рулевого управления. А восстановление означает: смену сальников, пыльников и уплотнителей колец. В случае если рулевая рейка только незначительно деформировалась либо в ней возникла ржавчина, то в таком случае необходимо её отшлифовать, чего будет абсолютно достаточно.

Во время работы рулевых реек не должно быть слышно гул или постукивание, поэтому при обнаружении таких признаков поломки следует сразу их устранить. Чаще всего неисправность можно обнаружить при движении авто, а именно при входе в поворот. А также могут быть толчки в руль, которые подтверждают, что рулевая рейка находится в неисправном состоянии. Аналогичные затруднения могут потребовать восстановление втулок, которые ранее сносились или сменить зубчатый элемент механизма. Основной причиной преждевременного износа деталей рулевого механизма считается порванный пыльник, через который на рулевую рейку попадает влага и грязь. В результате они оседают на червячной паре и увеличивается люфт.

Нужно отметить, что во время ремонта рулевой рейки Форд Фокус 2 своими руками, можно столкнуться с неудобным преодолением разных неровностей и прочих факторов, которые вызовут дискомфорт. Во втором поколении этого автомобиля картерная система рулевого механизма располагается под капотом и прикреплена к передней подвеске. Кроме того, она оснащена энергопоглотителем, что даёт большую безопасность системе настройки рулевого положения и механизма в замке зажигания. А также в рулевой колонке находятся механизмы, которые отвечают за дополнительные функции автомобиля: указатель поворота, включение фар и управление омывателем и очистителем. Все без исключения данные аппаратные органы соединены в единственный источник подрулевых переключателей.

Таким образом, можно приступить к описанию и просмотру видео ремонта рулевой рейки Форд Фокус 2 своими руками.

Характерные черты ремонта

Для ремонта рулевых реек потребуется стандартный набор инструментов. В частых случаях неисправность механизма связана с износом втулок и зубцов рейки. Конструкция данного типа не выдерживает сильных ударов и механических нагрузок, что в принципе невозможна на наших дорогах. Для устранения проблемы понадобится перебрать и заменить некоторые детали. А для продления срока службы деталей можно купить усиленные механизмы, что прослужат намного дольше.

Ремонт рулевой рейки представляет из себя такие действия:

  1. Нужно произвести подготовительные работы – следует приподнять автомобиль на подъёмнике, попустить крепление колеса и отсоединить аккумуляторную батарею. Возможно все это сделать и на обыкновенной яме, однако, это существенно осложнит работу, а практичность станет большой проблемой, так как будет необходимо устанавливать машину на колодки.
  2. Требуется снять подрамник, открутив болты. После данной манипуляции нужно разобрать соединение рулевой рейки.
  3. Откручиваем трубки высокого давления.
  4. Демонтируем крепление рейки и целиком снимаем её.
  5. Раскладываем рулевую рейку, хорошо её очищаем от пыли и грязи внешнюю и внутреннюю часть. После чего нужно хорошенько вымыть все детали.
  6. А также требуется заменить гайку бокового подтягивания, так как цены на них не дорогие, а при поломке потребуется заново все перебирать.
  7. Требуется снять шток рейки, потому что она чаще всего поддаётся коррозии и начинает протекать.
  8. Полностью раскручиваем рейку и делаем замену деталей, которые непригодны для дальнейшей работы.
  9. Производим сборку рулевой рейки Ford Focus 2 и проверяем на стенде (если он есть). Пыльники нужно обтянуть хомутами для их прочности и надежности.
  10. После чего устанавливаем руль в ровном положении. Затем установить рейку и подрамник.
  11. Прочищаем всю систему и заливаем новую смазочную жидкость.
  12. После полного сбора проверяем ещё раз все места где могут появиться подтеки жидкости для того, чтобы убедиться, что все детали закреплены правильно, а пыльники и хомуты хорошо обтянуты.

На этом ремонт рулевой рейки Форд Фокус 2 своими руками закончен. В зависимости от определённой неисправности следует производить вовремя ремонт всех изношенных деталей, которые могут привести к непредвиденным ситуациям на дороге.

Если статья была Вам полезна, можете поделиться материалом в социальных сетях:

rulikolesa.ru

Ремонт рулевой рейки Форд Фокус 2

Рулевая рейка на автомобиле Форд Фокус – это устройство, которое служит соединением рулевых наконечников и колонки, а также передает приложенную силу. Таким образом, осуществляется движение колес и выполняется поворот за счет того, что наконечники прикасаются к рычагам поворота. Они, в свою очередь, отвечают за перемещение колес, а поэтому определяют дальнейшее направление движения. В целом, этот механизм работает без проблем и отличается надежностью, но поломки и неудобства могут возникать по причине неправильной эксплуатации или чрезмерной нагрузки. В таком случае ремонт рулевой рейки – единственный выход, если вы хотите безопасно и комфортно эксплуатировать свой Форд Фокус.

Основные неисправности

Так как основная задаче рулевых реек на автомобилях является обеспечение их подвижности и маневренности, то за ней требуется особенный уход и обслуживание. Ремонт может потребоваться в следующих ситуациях:

  • При наличии шумов или стука.
  • При протечке жидкости.
  • При плохой чувствительности рулевого механизма.
  • При наличии люфта.

Если после стоянки автомобиля наблюдается след от утечки, то вам нужно будет провести диагностику системы рулевого управления, а ремонт может предполагать замену сальников, пыльников и колец уплотнения. Если же рулевая рейка Форд Фокус 2 лишь немного деформировалась или на ней образовалась коррозия, то ее придется шлифовать, чего будет вполне достаточно.

Шум и стук не должны сопровождать работу рулевых реек, а поэтому если вы обнаружили на своем Форд Фокус эти неисправности, то следует их устранить. Как правило, появляются они при движении автомобиля в повороте. Более того, на руле могут появляться также толчки. Подобные проблемы могут потребовать выполнить ремонт втулок, которые уже износились либо же заменить зубчатую часть механизма.

Следует отметить, что при появлении люфта рулевых реек на Форд Фокус, вы можете столкнуться с некомфортным преодолением различных неровностей и т. д.

На автомобиле Форд Фокус второго поколения картер системы рулевого механизма находится под капотом и крепится с помощью болтов к передней подвеске. Если говорить в целом, то стойка довольно надежная и защищенная. Помимо этого, она оснащается энергопоглотителями, которые используются для безопасности, системой настройки рулевого положения и механизмом в замке зажигания, которые в случае ухода заблокирует вал колеса, и оно не повернет.

Также на рулевой колонке имеются механизмы, отвечающие за указатели поворотов, свет фар, управление омывателем и очистителем. Все эти органы объединены в один блок подрулевых переключателей. Помимо всего прочего, для автомобилей Форд Фокус в кузове хетчбэк или Форд Фокус универсал предусмотрено наличие механизма управления стеклом задней двери. Итак, теперь можно приступать к описанию основных особенностей ремонта рейки, а также к описанию последовательности действий.

Особенности ремонта

Для того чтобы выполнить ремонт рулевых реек, как правило, требуется наличие стандартного набора инструментов, в том числе домкрата, ключей и новых деталей. В большинстве случаев неисправности механизма связаны с разрушением опорных втулок и зубцов рейки. Более того, сама конструкция данного устройство такова, что сильные удары по подвеске, которые нередкие на нашей дороги, негативно сказываются на рулевом механизме. Для того чтобы справиться с этими проблемами, нужно будет перебрать и заменить некоторые элементы. Кстати, можно приобрести усиленные детали, которые прослужат на порядок дольше.

Ремонт рейки предполагает выполнение следующих действий:

  • Подготовительные работы – необходимо поднять Форд Фокус на подъёмнике, ослабить крепления колес и отсоединить аккумулятор. Можно также обойтись и обычной ямой, но это значительно усложнит вашу работу, а удобство будет под огромным вопросом, поскольку придется ставить машину на колодки.
  • Снимаем подрамник, открутив болты крепления. После этого демонтируем крепление рулевого вала.
  • Откручиваем болты, которые используются для крепления трубок высокого давления.
  • Разбираем крепления рулевой рейки и полностью снимаем ее.
  • Разбираем рулевую рейку, хорошо ее чистим от пыли и грязи как снаружи, так и внутри. Далее ее нужно тщательно вымыть.
  • Желательно заменить гайку бокового подтягивания, так как стоит она недорого, а в случае выхода из строя – придется заново разбирать механизм.
  • Снимаем шток рейки, который довольно часто ржавеет и начинает течь.
  • Разбираем рейку и при необходимости заменяем детали в плохом состоянии.
  • Восстанавливаем шток.
  • Собираем рулевую рейку Форд Фокус, после чего выполняем ее проверку с помощью специального стенда (при наличии). Пыльники желательно обтянуть хомутами.
  • Ставим руль ровно и устанавливаем обратно рейку, а также монтируем подрамник.
  • Промываем систему и заливаем новую жидкость.

Вот и все, ремонт рейки закончен. В зависимости от конкретной поломки необходимо заменять изношенные детали, после чего рулевой механизм на Форд Фокус будет восстановлен и работать без проблем.

Ремонт рулевой рейки на Ford Focus II

стук рулевой рейки форд фокус 2

Ремонт рулевой рейки на Ford Focus

Ремонт рулевой рейки авто Ford Focus

Что делать, если застучала рулевая рейка

Интересно почитать:

  1. Аккумулятор для Форд Фокус 2 рестайлинг 1.6;
  2. Как подтянуть рулевую рейку на Форд Фокус 2: видео;
  3. Замена рулевых тяг Форд Фокус 2.

Полезные материалы

Андрей Павлюк

Об авторе

Андрей Павлюк

Поделиться:

fordprof.ru

Снятие рулевой рейки. — бортжурнал Ford Focus Hatchback FreezzZ 1998 года на DRIVE2

В прошлую субботу поставил машинку на учет, доехал до гаража, и почти каждый вечер уделял машинке по 2-4 часика. Абсолютно ничего не зная, взял книгу по эксплуатации и ремонту, сохранил на нетбук несколько статей из интернета, и понеслось…

СНЯТИЕ РУЛЕВОЙ РЕЙКИ:

В принципе если внимательно читать даже только одно руководство по ремонту и эксплуатации все легко и просто. Делал все в небольшом гараже без ямы, показывая такие акробатические номера с ключами и трубой, какие не снились ни одним гимнастам и акробатам ;D

1) Первым делом как пишется в инструкции поддомкратил машинку, установил на кирпичики, выровнял рулевое колесо, заблокировал его, снял передние колеса. Даже это я делал первый раз и даже тут возникли трудности, но все лишь отсутствовала нужная головка, то есть семь болтов я выкрутил головкой на 19, а восьмой ни в какую…пришлось валить в магазин за нужной головкой 18-ого размера. Сходил, купил, открутил.

2) Дальше убрал защиту двигателя — 4 болта, все быстро, проблем не возникло.

3) В салоне за педалями отсоединил рулевой вал от вала рулевого механизма — все как в инструкции — авто до декабря 1998 года, 2 болта, верхний ослабить, нижний открутить, валы друг от друга отсоединить.

4) Следующими были рулевые тяги. Правая спокойненько открутилась и выбилась, а левая же откручиваться не пожелала и в ход пошла болгарка — гайку спилил с трех сторон, сбил. Рулевые тяги были отсоединены.

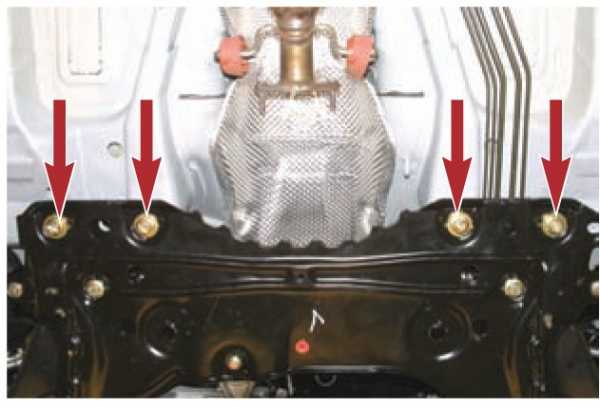

5) Дальше я принялся за подрамник. Прочитав что необходимо открутить 6 болтов, принялся крутить внизу все что вижу. Увидел 8, все и открутил. 4 из них можно было оставить — это по два болта с каждой стороны для крепления задних сайлент-блоков рычагов подвески (Рис. 1, номер 1) — на этих то болтах я заступорился, потерял время, тяжело они очень шли почему-то. Кран я, надо все внимательно читать 😉

Рис. 1. Рычаг передней подвески: 1 — болты крепления заднего сайлент-блока рычага; 2 — болт крепления переднего сайлент-блока рычага; 3 — шаровая опора

В итоге нужные 6 болтов: 4 из них рядом с болтами для крепления задних сайлент-блоков рычагов (Рис. 2) и еще два нужных нам болта находятся выше, один из них можно увидеть на Рис. 1 (от центра картинки вверх ровно на четверть высоты этой картинки).

Рис. 2

Открутив эти 6 болтов подрамник опускается с одной стороны. Чтобы он не упал, да и для того чтобы откручивать последний болт без затруднений, подрамник поддерживается домкратом.
Подрамник опущен.

6) Хотел во всю скручивать рулевую рейку, вытаскивать её скорее, но посмотрев на все это дело, прочитав еще раз внимательно инструкции понял что просто так это не получится. Может быть и можно как-то обойтись и без всего того что я сделал далее, но сделал как сделал.
Открутил стойки стабилизатора поперечной устойчивости, которые крепятся к амортизаторной стойке (Рис. 3, номер 3) — там всего по одной гайке с каждой стороны (подробнее тут). Залез под машину и открутил саму штангу стабилизатора поперечной устойчивости (Рис. 3, номер 7) — там все интуитивно просто (по два кронштейна с каждой стороны, по два болта на 13 на каждом кронштейне, подробнее тут). Всю штангу я не вытаскивал, так как одна из ее стоек просто откручиваться не захотела, я подумал что для того чтобы вытащить рейку хватит и одной открученной стороны.

Рис. 3. Передняя подвеска: 1 — ступица колеса; 2 — поворотный кулак; 3 — амортизаторная стойка; 4 — стойка стабилизатора по¬перечной устойчивости; 5 — задний сайлент-блок рычага подвески; 6 — подушка штанги стабилизатора; 7 — штанга стабилизато¬ра поперечной устойчивости; 8 — кронштейн крепления провода датчика скорости вращения колеса*; 9 — подшипник ступицы; 10 — шаровая опора; 11 — рычаг подвески; 12 — подрамник; 13 — передний сайлент-блок рычага подвески * Для автомобиля с АБС

7) Рулевая рейка крепится к подрамнику двумя болтами (Рис. 4) — там также все интуитивно просто.

Рис. 4

8) Далее отсоединил трубки от рулевой рейки. Там есть держатель этих трубок с тоненьким болтом на 5,5, случайно сломал болт :-(, снял держатель. Потом болт на 10, который держит пластину крепления трубок. Вытащил трубки, потекла жидкость ГУР, направил в заранее подготовленную емкость.
Вытащил рулевую рейку.

Вроде как теперь все очень даже просто, но в итоге это делалось неделю, не быстрой спокойной работы примерно 13-17 часов.

PS: хороший сайт.

РЕМОНТ РУЛЕВОЙ РЕЙКИ:

Рейку то я достал, а что с ней делать без понятия 🙂

1) Стук при езде исходил с правой стороны на всех без исключения неровностях. Зажал рейку в тисках, зафиксировал одной рукой конец правой рулевой тяги, другой подергал эту тягу вверх-вниз, от себя-на себя — шаровой шарнир стучит, значит скорее всего это и есть причина стука при езде — тяга под замену. Наконечник этой же правой тяги также под замену, так как защитный чехол полностью мертвый.

… Так как у меня сессия через неделю, совсем напряг — ничего не сделано, на машинку времени сейчас нет, и так как папе понадобился гараж — тоже ремонт нарисовался, я за один вечер, буквально часа за 2-3 все быстренько собрал и освободил гараж… на сессии возьму себе ремкомплект и тягу с наконечником… приеду буду дальше мучиться 🙂 а пока “учиться, учиться и еще раз учиться”…чтоб его 😉

www.drive2.ru

Как подтянуть рулевую рейку Форд Фокус 2

Управление машиной и изменение направления движения на авто осуществляется при помощи рулевой рейки. Главная задача узла — это передача усилия с колонки на колеса. А именно, куда будет повернут руль, туда же будут повернуты и колеса. Соответственно автомобиль будет двигаться в направлении, в которое водитель захочет ее направить. Сегодня мы поговорим о рулевой рейке на Ford Focus 2. Читайте здесь о ремонте рулевой рейки Мазда. На Ford Focus 2 данный механизм довольно надежный, благодаря которому проблемы возникают редко, но если учесть качество дорог нашей родины, то ремонт рейки- является актуальным событием.

Симптомы неисправности рулевой рейки на Форд Фокус 2

1. «Прозрачность» руля, это когда руками можно ощутить каждую кочку под колесами, каждый камешек. Другими словами, когда при движении на руле появляется непонятная вибрация небольшой силы. Такой симптом считается проблемой непосредственно рулевой тяги, и никак не связан с разбалансировкой колес.

2.  Зачастую с правой стороны появляется тихий стук. Некоторые водители путают его с шумом от стойки стабилизатора. Если движение будет ровным, то такой стук не появиться, только если вы будете совершать маневры на небольшой скорости. Стук периодически появляется и исчезает. Такой стук как правило очень тяжело услышать.

3. Странный скрип, будто от резины. Такой скрип может возникать на прогретом автомобиле при поворотах руля либо при движении на маленьких оборотах. Очень тяжело его распознать, можно перепутать с другими неполадками, к примеру, такими, как трение какой-нибудь прокладки. Если автомобиль будет сильно нагреваться, то и скрип будет сильным. Скрип может на какое-то время исчезнуть, но потом снова появиться.

4. При нерезком повороте в стороны руль будет вибрировать.

Каким образом можно проверить состояние рейки

Несмотря на то, что даже если вы считаете, что рулевая рейка вашего автомобиля в порядке, вам все равно нужно периодически проверять ее с помощью специалистов либо самостоятельно. Для это необходимо проделывать следующие действия:

— Ровно поставьте колеса и заблокируйте руль

— Поднимите машину на подъемнике примерно на 2.5 сантиметра от земли.

— Проверьте наличие люфта в наконечниках тяг. Установите индикатор, при этом ножка индикатора должна соприкасаться с краем колеса. Затем пошевелите в горизонтальной плоскости каждое колесо, а потом проверьте показания прибора. Если показания будут больше чем шесть миллиметров, это будет означать то, что не очень хорошее состояние наконечников, их необходимо проверить и если нужно будет, то заменить на новые детали.

— Поднимите переднюю часть машины и посмотрите в каком состоянии остальные элементы, а именно чехлы наконечников, рулевые тяги, шарнирные соединения и другое.

Инструменты, которые помогут вам при подтяжки рулевой рейки

  • — ключ-шестигранник диаметром на «17″;
  • — Отвертка;
  • — Лампочка переноска;

Инструкция по подтяжке рулевой рейки

Вам потребуется всего лишь полчаса, чтобы подтянуть рейку

На подъемнике или на смотровой яме снимите пластмассовую защиту двигателя.

1.Засуньте руку к задней части рейки с задней части подрамника.

Предупреждение! Подготовьтесь к тому, что это будет неудобно и ничего не видно.

2.Нащупайте регулировочный болт, который расположен в месте пересечения рейки на корпусе и рулевого вала. Если рейка не была подтянута ранее, то значит там должна стоять пластмассовая заглушка. Такую заглушку устанавливают на заводе-производителе для стопора.  С помощью отвертки попробуйте выдернуть его. Вырвать его легко, однако болт повернуть не удастся, поэтому придется его снять.

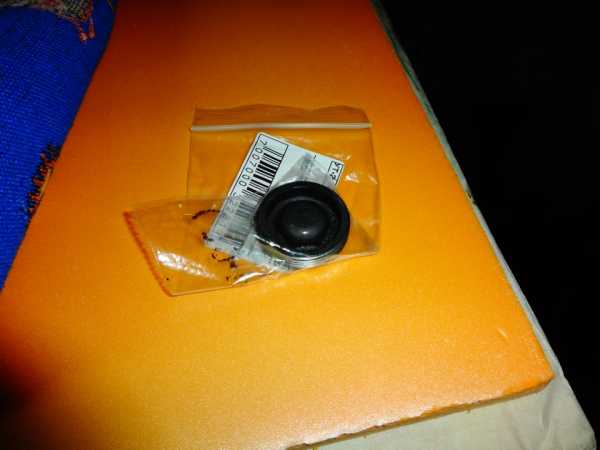

Снимаем пластиковую заглушку
пластиковая заглушка рулевой рейки

3. С помощью ключа на «17«по часовой стрелке поверните болт тем самым подтяните рулевую рейку.

Болт рулевой рейки

Внимание! Болт не железный, а алюминиевый или пластмассовый, поэтому до упора его крутить не надо, нужно ориентироваться на стук в рейке во время вращения руля, когда стук пропадет, больше не закручивайте.

Схема рулевой рейки на форд фокус 2

С помощь этой схемы вы безошибочно найдете нужный вам болт и сократите ваше время на ремонт.

Схема рулевой рейки

Видео подтяжки рулевой рейки Форд Фокус 2

Подтянуть рулевую рейку вы сможете за 30 минут, и никакого стука у вашего автомобиля не будет. В сервисе же, вам не станут подтягивать рейку, так как им будет не выгодно, потому что стоит это копейки, скорее всего они будут ждать пока ваше рейка придет в неисправность, и вот тогда они с удовольствием возьмутся за замену рейки, так как стоимость такой работы стоит приличных денег.

help2drivers.ru

Ремонт рулевой рейки — бортжурнал Ford Focus Hatchback jeans 2.0 2007 года на DRIVE2

Возникла необходимость замены левой рулевой тяги.
По причине дикого скрипа, при повороте руля, а также приличного продольного люфта.
Заменить решил сразу обе, левую и правую, т.к. не хотелось дважды лезть туда, если вдруг вторая тяга выйдет и строя, да и регулировку развал\схождения пришлось бы делать повторно, а это дополнительные расходы.
Приобрел тяги фирмы SIDEM 3411
В комплект кроме как самих тяг и гаек к ним ничего не было.
Фото к сожалению нет.
В гараже самостоятельно тяги заменить не получилось.
Они оказались родными, и не менялись до меня.
И на них не было выступа под ключ, что собственно и затруднило замену.
Решил обратиться в сервис.
В сервисе заменили тяги. И все бы ничего, но эти криворукие масетра, во время откручивания старых тяг, не фиксировали вал рейки, в следствие чего, выдавило пластиковую крышку на самой рейке…
Мастера на СТО долго выслушивали от меня всякие “лестности”</i> в свой адрес.
Но ругань с мастерами, ни к чему не привела.
В итоге после замены тяг, появилась проблема с рейкой, с которой многие владельцы фф2 сталкиваются- стук рейки.
По совету друзей, обратился в контору, занимающуюся ремонтом исключительно рулевых реек.
Предварительно заказал стальную крышку к рейке.
Артикул 6772170
Всю полезную информацию брал на форуме Проблемы с рулевой рейкой

По итогам диагностики в сервисе, выявили большую выработку втулки скольжения тяги, с правой стороны.
Из-за чего при прохождении правых поворотов по неровностям, было небольшое побрякивание.
Поскольку эту втулку довольно трудно найти, в сервисе изготовили ее на токарном станке.

сняли подрамник

По итогам работ, заменили крышку, выточили втулку, после сборки, заменили жидкость гидроусилителя.
Приятно порадовала цена.
Очень хороший сервис.
Если кому понадобиться адрес: Богдана Хмельницкого пр-кт, 135 Д, Белгород, Белгородская обл., 308023
Телефон: 8 (800) 350-08-40
Мастер-сервис


Цена вопроса: 3 000 ₽
Пробег: 168000 км






Нравится

106



Поделиться:













Подписаться на машину

www.drive2.ru

Замена рулевой рейки своими руками Форд Фокус 2

Рулевой механизм Форд Фокус 2 снимаем для ремонта или замены, а также при замене рулевых тяг.

Работу проводим на смотровой канаве или эстакаде. Устанавливаем передние колеса в положение прямолинейного движения автомобиля.

Вывешиваем переднюю часть автомобиля на стойках и снимаем оба передних колеса.

Выпрессовывем пальцы шаровых шарниров наконечников рулевых тяг из проушин рычагов поворотных кулаков (см. «Замена наконечника рулевой тяги»).

Снимаем обе стойки стабилизатора поперечной устойчивости передней подвески (см. «Снятие стойки стабилизатора поперечной устойчивости»).

Головкой «на 10» отворачиваем болт крепления вала рулевой колонки к валу рулевой рейки…

Разъединяем валы рулевой колонки и рейки.

Головкой «на 10» отворачиваем два болта крепления теплоотражательного экрана.

Ключом Torx T-25 отворачиваем винт крепления держателя трубок магистрали к картеру рулевого механизма…

Отводим держатель от картера.

Головкой «на 10» отворачиваем болт пластины крепления трубок к рулевому механизму…

Сдвигаем пластину по трубке в сторону, чтобы она не мешала при дальнейшей работе.

Отсоединяем трубки от рулевого механизма, сливаем из них жидкость в широкую емкость.

Головкой “на 15” отворачиваем два болта крепления картера рулевого механизма к подрамнику.

Подставляем под подрамник передней подвески регулируемый упор и отворачиваем болты переднего и заднего крепления подрамника (см. “Снятие подрамника Форд Фокус 2”).

Опускаем подрамник на необходимую величину для вывода рулевого механизма. Вынимаем рулевой механизм через арку левого колеса.

Установку рулевого механизма поводим в обратной последовательности.

Перед монтажом рулевого механизма устанавливаем среднее положение рейки (прямолинейное движение автомобиля).

Заливаем в бачок гидроусилителя рулевого управления рабочую жидкость и удаляем воздух из системы (см. “Удаление воздуха из гидропривода усилителя рулевого управления”).

Посмотрите интересное видео по этой теме

eurasia-avto.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
