Сборник бесплатных программ для ELM327 и К-Line адаптеров


автор: deda
31.05.2014

41 715 просмотров

Бесплатные программы для работы с ELM327 или К-Line-адаптером под Windows

Для ELM327
Адаптеры ELM327 позволяют диагностировать систему управления двигателем на многих современных автомобилях (KIA, Hyundai, Mazda, Toyota, Subaru, Lada и др.)
Диагностирует неисправности по двигателю (а также АКПП – если блок управления один на две системы), поддержка диагностики как по K-линии, так и по CAN-шине, позволяет стереть коды и погасить индикацию неисправности (Check Engine), расшифровывает на русский язык коды неисправностей (DTC), просмотр данных стоп-кадра кода неисправности, чтение текущих данных блока управления силовым агрегатом (PCM) (датчиков и расчетных параметров), чтение информации об автомобиле (если занесена в блок управления).
Точно не будет работать с автомобилями VAG группы (Audi, VW, Seat, Porche) — для них есть программа Вася диагност для K-Line адаптера, со старыми нашими марками (первые инжекторные).

Motordata ELM327 (RUS)
Бесплатная программа для ELM327 на русском языке от компании «Легион-Автодата»
Позволяет с помощью ноутбука и адаптера ELM327 (USB или Bluetooth) организовать широкие функции диагностики двигателя. Отличительной особенностью программы является дополнительная возможность Motordata ELM327 диагностировать праворульные Toyota.

Scantoolnet (ENG)
Программа бесплатна, распространяется «как есть» без каких-либо гарантий.
This program is free software; you can redistribute it and/or modify it under the terms of the GNU General Public License as published by the Free Software Foundation
This program is distributed in the hope that it will be useful, but WITHOUT ANY WARRANTY; without even the implied warranty of MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE. See the GNU General Public License for more details.

EasyOBD-II (ENG) простая программа с полноценным OBD-II функционалом. Две версии
EasyObdII 2.4.5
EasyObdII 2.4.8
Ознакомьтесь с Free Software Licence

Для К-Line адаптера

ChevroletExplorer
Программа »Chevrolet Explorer» предназначена для диагностики электронных блоков управления (ЭБУ) автомобилей Chevrolet. Работает с системами: управление двигателем, АКПП, АБС, подушки безопасности.
Внимание! Программа не работает с адаптерами ELM327, для работы программы нужен обычный K-Line адаптер.
Программа не предусматривает её коммерческое использование. Авторы программы не несут ответственности за возможный ущерб, принесенный кому-либо, при использовании данной программы.
Основные возможности программы: Чтение и отображение параметров ЭБУ в цифровом и графическом виде. Чтение и сброс кодов ошибок ЭБУ. Чтение идентификационных данных. Экспорт данных в Excel.
Расчет расхода топлива.
В данный момент программой поддерживается диагностика ЭБУ Bosch M7.9.7.1, SiriusD3/SiriusD32, SiriusD4/SiriusD42, MR-140/HV-240; AISIN-81, ZF-4P16; ABS Bosch 5.3, ABS TEVES, ABS Delphi, ABS Mando; SRS.0, SRS.1

GAZ-Diagn
Программа предназначена для диагностики автомобилей УАЗ и ГАЗ с двигателями, оснащёнными электронной системой управления впрыском топлива с контроллерами МИКАС-5.4, МИКАС-7 и их модификаций.
Все права на данную программу принадлежат ООО «А2», г. Ульяновск.
Программа распространяется бесплатно.
Претензии, связанные с использованием программы не принимаются.
Данная программа функционирует на персональной ЭВМ типа IBM-PC/AT совместно с адаптером RS-232/K-Line. Операционная система MS Windows 98, MS Windows 2000, MS Windows XP.

ВАСЯ диагност (бесплатная версия 1.1.0)
Профессиональный инструмент ВАСЯ диагност на русском языке для диагностики автомобилей концерна VAG: Audi, VW. Для ККЛ адаптера (автомобили с CAN-шиной не поддерживаются — пользуйтесь платной версией).
*для следующих операционных систем Windows: Windows 2000, Windows XP, Windows Server 2003, Windows Vista, Windows Server 2008, Windows 7, Windows Server 2008 R2

Даны ссылки на официальные сайты производителей программ для загрузки свежих версий.

Набор драйверов для USB-адаптеров ELM327 и K-Line адаптеров
(драйверы микрочипа-переходника «USB COM (RS232)», т.е. драйверы т.н. «виртуального COM-порта») для популярных чипов:


FTDI
Windows XP, Windows Server 2003, Windows Vista, Windows Server 2008, Windows 7, Windows Server 2008 R2 , Windows 8
Windows 8.1

Prolific
PL2303_Prolific_Driver Installer_version & Build date: 1.9.0 (2013-10-25)
Windows XP (32 & 64-bit) WDM WHQL Driver: v2.1.51.238 (10/22/2013)
Compatible with Windows 2000SP4 & Server2003
Windows Vista/7/8/8.1 (32 & 64-bit) WDF WHQL Driver: v3.4.62.293 (10/17/2013)
Compatible with Windows Server2008/Server2008R2/Server2012
NOTE:
Windows 8/8.1 are NOT supported in PL-2303HXA and PL-2303X EOL chip versions.
Windows 98 and Windows ME driver support is discontinued and is no longer provided.

Silabs
Silabs_VCP_Windows XP-Server 2003-Vista-7-8-8.1 (v6.6.1)_Win2K (v6.3a)_WinCE 6.0 & 5.0 (2.1)

Ch440

Даны ссылки на официальные сайты производителей чипов для загрузки свежих драйверов.
Год выпуска: 2013
Жанр: Диагностический автомобильный софт
Количество файлов:
Формат файлов: exe
Описание: Диагностируем автомобиль сами с ELM327 или К-Line-адаптером

Скачать бесплатно
Размер: 57 MB


Дорогие друзья!
Если представленный материал принес Вам пользу – поделитесь ссылкой в своих социальных сетях.
Будем Вам бесконечно благодарны.



www.pieks.ru

ELM327 Final [Шесть Программ] – для диагностики автомобилей. » Программы » OdniProgi

ELM327 Final [Шесть Программ] – для диагностики (выявления  неисправностей) автомобилей. С ними все диагностические процедуры, которые производились в автосервисе, можно провести самостоятельно, достаточно иметь ноутбук или компьютер и установить на них нужную программу. Просты и понятны в использовании. Это самым современным, на сегодняшний день, автомобильный сканер.

Список программ:

»» Digimoto 3.7

»» OBD1260 1.2.60

»» PCMScan 2.3.0

»» ProScan 5.1

»» ScanMasterELM 1.7

»» VitalScan 1.3

Стандарт OBD2 используется в большинстве современных автомобильных электронных бортовых устройств. Так что сканер корректно работает с такими производителями, как:

Ford;

Opel;

Volkswagen;

BMW;

AUDI;

KIA;

Hundai;

Reno;

Chevrolet И многими другими.

Перечень поддерживаемых протоколов:

SAE J1850 PWM (41.6 kbaud)

SAE J1850 VPW (10.4 kbaud)

ISO 9141-2 (5 baud init, 10.4 kbaud)

ISO 14230-4 KWP (5 baud init, 10.4 kbaud)

ISO 14230-4 KWP (fast init, 10.4 kbaud)

ISO 15765-4 CAN (11 bit ID, 500 kbaud)

ISO 15765-4 CAN (29 bit ID, 500 kbaud)

ISO 15765-4 CAN (11 bit ID, 250 kbaud)

ISO 15765-4 CAN (29 bit ID, 250 kbaud)

Для подключения сканера к авто используются специальный провод. Другим концом он подключается к компьютеру или ноутбуку через USB-порт. Далее запускается программа elm327 на русском языке и начинается процесс сканирования. Все данные считываются в режиме реального времени, и автомеханик получает полную картину. Теперь, когда проблемный узел известен, можно приступать к его ремонту или замене.

Также в архиве с ПО имеется таблица с кодами ошибок и их расшифровка. С помощью нее в причинах неисправности сможет разобраться даже дилетант. Естественно, что в комплекте имеются все необходимые драйвера для корректной работы на всех операционных системах.

Видеообзор ПО для ELM327

Установка:

»» Выбрать необходимую программу и Установить

»» Подключить адаптер к компьютеру

»» Запустить программу и начать работу.

ОС: Windows 7 / 8 / XP / Vista

Процессор: Intel или AMD

ОЗУ: 128 Мб

HDD: 100 Mb свободного места

Тип: ремонт и обслуживание авто

Платформа: PC

Язык интерфейса:  Русский и Английский

Лекарство: имеется

Размер: 88.22 мб

СМОТРИТЕ ТАКЖЕ:



Torque Pro [OBD 2 & Car] 1.8.121 [Android 2.0+|.APK] – для Диагностики Автомобиля.

Скачать бесплатно

 ELM327 Final [Шесть Программ] – для диагностики автомобилей.

odniprogi.ucoz.ru

Лучшие программы для OBD2

Имея под рукой диагностический адаптер ELM 327, вы можете проводить самостоятельную диагностику собственного автомобиля, используя свои смартфоны, планшеты. Считываемые данные и их количество с электронного блока управления зависят не только от адаптера OBD-2, но и от используемого ПО. У кого-то iOS, другие предпочитают Android-девайсы, а кто-то все еще верен Windows.

Android смартфон подключенный к ODB2

Программы для продукции Apple

Являясь владельцем девайса от компании Apple, для сопряжения устройства с вашим ЭБУ достаточно применить ELM Wi-Fi. Для айфонов ассортимент программ сейчас более чем широкий. Из них можно выделить двух явных лидеров.

OBD-2 iPhone Application. Вставьте ELM327 в разъем машины OBD-II и установите программу на свой «яблочный» смартфон. После этого доступ полноценной диагностике считается открытым. Некоторые автомобили позволяют даже диагностировать подушки безопасности и автоматические КПП. На дисплей будут выводиться данные с датчиков температуры рабочих жидкостей и куча полезной информации. В принципе, такой адаптер — отличная альтернатива бортовому компьютеру.

DashCommand. Вторая по популярности программа. По функционалу первому софту ничем не уступает. Помимо диагностики, вы сможете удалять ошибки с электронного блока управления, использовать телефон как бортовой компьютер, на котором будет указываться расход горючего и пройденный километраж.

Поскольку наибольшая часть мобильных устройств оснащена операционной системой Android, про софт для этой платформы поговорить нужно.

Программы для устройств с Android

Операционка Android невероятно распространена на сегодняшний день. Потому и отыскать программу, которая бы подошла для адаптера ELM327 и работала в паре с вашим Андроид-устройством, на самом деле не проблема.

Для начала вам нужно взять свой смартфон или планшет с данной ОС, то есть Android, после чего диагностика будет проведена быстро и понятно. Осталось только скачать программу.

Torque. Это самая востребованная, распространенная и многофункциональная программа для адаптеров ELM среди Андроид-приложений. Без проблем работает с моделями адаптера с Bluetooth и способна выступить как альтернатива бортовому компьютеру. Софт не только дает все нужное, но и предлагает немного больше. К примеру, можно сохранить данные о маршрутах с показаниями датчиков, расхода топлива, удалять и считывать ошибки с блока. Программа выполнена на русском языке, что еще больше упрощает задачу по диагностике.

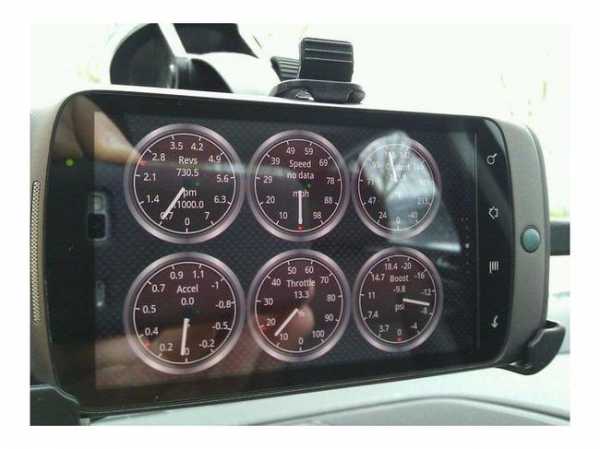

Разобраться в выводимых датчиках очень легко

DashCommand. Вторая в рейтинге популярных программ для Android. Это менее функциональная разработка, которая не имеет официально русского интерфейса. Тем не менее, чтобы отобразить все параметры, продиагностировать и стереть ошибки с электронного блока управления, ее вполне хватит.

OBD АвтоДоктор. Не так давно появился этот софт работы с ELM 37 по средствам Android-устройств. Зато обладает приятным и понятным русским интерфейсом и широким перечнем функций.

Программы для устройств на базе ОС Windows

Покупая адаптер для диагностики, имея в наличии USB и адаптер OBD-II, идущего в комплекте софта, может показаться недостаточно. В этом случае софт под Windows станет вашим спасением и, быть может, лучшим решением.

Для того чтобы диагностика была проведена успешно, вам потребуется не только USB, но и ПК, нетбук или же ноутбук, на котором установлена операционная система Windows. Далее все еще проще — устанавливаете одну из лучших программ для этой ОС и проводите необходимые работы.

Scanmaster и PCMScan. Эти программы получили русский интерфейс, способны считывать ошибки ЭБУ вашего авто, показывать описание ошибок, выводить данные на печать и реализовывать ряд иных функций.

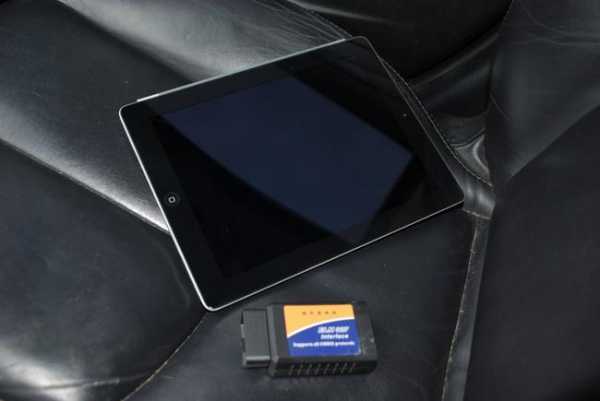

Планшет от Apple также можно подключить к ODB-2

Если вам требуется диагностика для определенной марки, тогда обратите внимание на следующий софт.

ForScan. Функционирует через адаптеры ELM327 и для автомобилей бренда Форд. Выполнена на русском языке, выдает данные обо всех блоках, включая подушки безопасности и систему ABS. Программа способна на многое, и помимо Форда, совмещается с такими автомобилями, как Mercury и Mazda. В сочетании с Windows получается отличный тандем.

Tiggo Diag. Отличная программа для тех, кто является владельцем автомобиля китайского производства, такого как Чери, Great Wall и так далее. Позволяет по средствам ELM327 проводить диагностику машин и работать с допустройствами. Если вы хотите быть в курсе состояния своего авто, функционала этого софта будет более чем достаточно. Плюс может работать с автомобилями Мицубиси.

Итак, если вам важно, как функционирует ваша машина, все ли с ней в порядке, но при этом не хотите тратить время и деньги на посещение СТО, смело устанавливайте ПО, берите адаптеры и занимайтесь диагностикой тогда, когда пожелаете. Для этого нужно не так много — ELM327, OBD-2, USB, Bluetooth и Wi-Fi (в зависимости от используемого устройства) и ваш смартфон, планшет или ПК с одной из популярных операционных систем. Для Windows, iOS и Android отыскать нужные программы для диагностики несложно.

365cars.ru

Программа для диагностики автомобиля obd 2 на русском языке

На мой взгляд, лучшая программа для диагностики автомобиля obd 2 на русском языке является Scan Master. Это не профессиональный софт, но его использование позволит вычислить неисправности и получить более полную информацию по работе той или иной системы автомобиля.

Программу можно устанавливать на любую операционную систему от XP до Win 10. В моем случае Скан Мастер стоит на десятке (не машина) и работает без проблем.

 Необходимые средства для диагностики

Что необходимо помимо программы для самостоятельной диагностики авто?

  1. Наличие автомобиля
  2. Считывающее устройство (автосканер) типа Scan Tool Pro, Elm 327 и другие.
  3. Ноутбук (наличие функции Bluetooth)



Автосканер должен корректно работать с вашим автомобилем, то есть вы должны подобрать адаптер, который будет соединяться через порт obd с бортовым компьютером (подробнее в статье о Targue Pro). Если возникнут какие-либо проблемы в программе — нет соединения, неправильные данные и другое, знайте, это в первую очередь косяк автосканера. Не скупитесь, берите только рекомендуемые устройства у проверенных продавцов. К примеру, на Алиэкспресс полно подделок под оригинал, которые будут соединяться далеко не со всеми марками автомобилей.

Работа программы для диагностики автомобиля через ноутбук





Скачать бесплатно можно здесь. В архиве нет KeyGen, так как и облако и антивирус на него будут ругаться. Если понадобиться подскажу где взять.

Приступим к разбору программы Scan Master.

После установки нужно активировать Скан Мастер и в этом поможет KeyGen. Информация по активации вложена в архив.

По умолчанию программа на английском языке. Для удобной работы, ее лучше русифицировать. Все для этого имеется в том же архиве. И эта процедура займет 1 минуту. Теперь программа готова к работе.

Диагностика на смартфоне с приложением Targue Pro

1. Подключаем автосканер к разъему obd 2.

2. На ноутбуке не забываем включить блютуз соединение (программа предусматривает и другие виды соединения), запускаем поиск нового устройства.

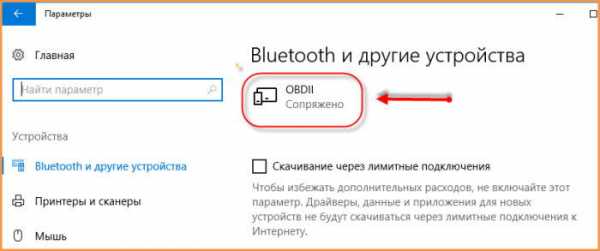

После того как устройство OBD 2 найдено и сопряжено с компьютером, переходим в саму программу.

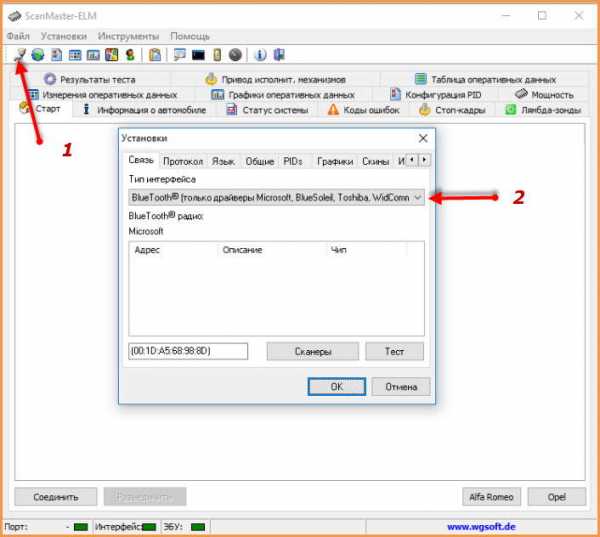

3. В программе находим иконку «Связь».



Тип соединения выставляем «Блютуз» и протокол на «Автомат».

Включаем поиск устройств кнопкой «Сканеры». Ключ зажигания должен находиться в первом положении (двигатель не работает).

Выбираем нужное устройство, подтверждаем кнопкой ОК.

4. Следующим шагом переходим во вкладку «Старт» и жмём кнопку «Соединить». После чего происходит синхронизация устройства с программой, но здесь видно, связи с ЭБУ нет.

Для этого нужно запустить двигатель и повторить соединение.

Как только программа покажет соединение с ЭБУ, можно приступать к диагностике систем.







Рассмотрим, что может программа Скан Мастер.

При каждом переключении вкладок в шапке программы не забывайте нажимать кнопку Читать, для получения данных.

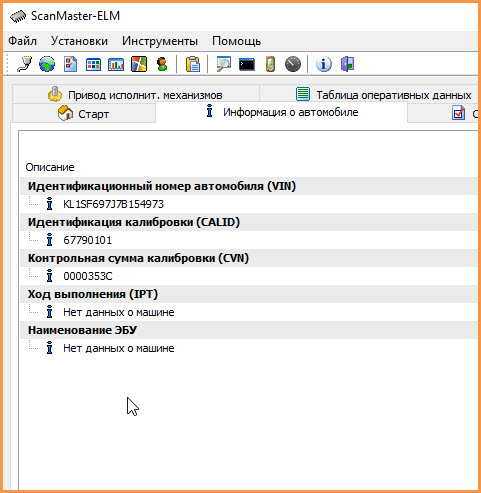

Информация об автомобиле

В моем случае я получил данные VIN и кое-какие числа.

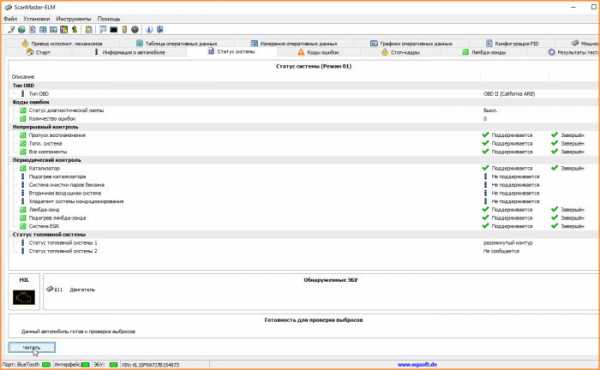

Статус системы

Эта вкладка показала какие системы поддерживаются автосканером. Значит, по ним я могу получить полный отчет.

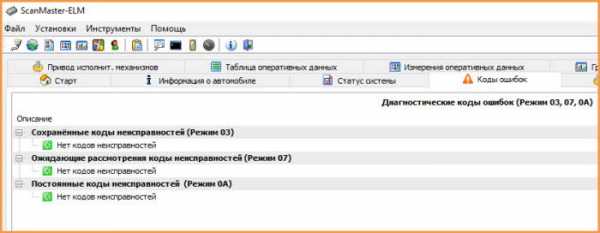

Коды ошибок

Эта вкладка проверила наличие ошибок. Как видно на изображении ошибок не обнаружено.



Лямбда-зонды

Программа показала наличие двух лямбда-зондов. Цифр нет, ну и ладно, значит работают. Один стоит на входе в катализатор, другой на выходе.





Таблица оперативных данных

Вот тут в режиме реального времени можно видеть многочисленные показатели.



Измерения оперативных данных

Эта вкладка поможет вывести нужные параметры в цифровом виде и следить за ними. Количество выведенных данных можно изменить, добавив дополнительные окна.


Графики данных

Это то же самое, только в виде графиков.



Как видите, программа для диагностики автомобиля Scan Master несложная, главное разобраться в данных, которые она нам выводит.

Видео о программе

usvinternet.ru

KIA Sportage 2.0 Дизель › Бортжурнал › Сборник программ для сканирования ошибок адаптером ELM327 Часть 4. Софт которым я пользуюсь.

Программы для ELM327 под Android

Torque

Программа TorquePro создана для получения и отображения диагностической информации о работе вашего автомобиля через интерфейс OBD-II. Программа умеет отображать текущие параметры работы двигателя, отображать и расшифровывать коды ошибок, стирать ошибки из ЭБУ автомобиля (погасить лампочку Сheck Engine).

Скачать Torque

Модуль KIA для Torque Скачать Kia+Adv+(OBD)+for+Torque+v1.4

DashCommand

DashCommand — популярная мультиплатформенная программа для самостоятельной диагностики OBDII-совместимых автомобилей при помощи адаптеров на базе чипов ELM 327.
Среди множества отображаемых параметров можно выделить следующие:
— Обороты двигателя, в том числе расчетные данные (средние показания, максимальные и т.д.)
— Скорость автомобиля.
— Положение дроссельной заслонки.
— Положение педалей газа и тормоза (в процентах).
— Расход топлива (средний, максимальный, в текущий момент, экономия).
— Расчет расстояния и времени движения на оставшемся топливе.
— Работа газораспределительного механизма.
— Подача охлаждающей жидкости.
— Работа катализатора.
— Нагрузка на двигатель.
— Показатель давления в баке.
— Сводные показатели за несколько предыдущих поездок.
— Общий пробег автомобиля.
— Расчет затрат на топливо.
— Полное логирование поездок (начало, продолжительность, затраченное время, топливо, средняя скорость и другие).
— Фиксирование в памяти полных заправок.
— Расчет ускорения.
— Расчет крутящих моментов на узлах авто.
— Количество остановок.
— Логирование дистанций, пройденных на каждой из передач, в том числе на нейтральной.
— Чтение ошибок и многое другое.

Скачать DashCommand

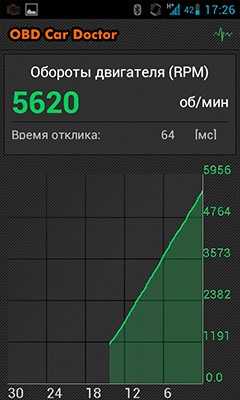

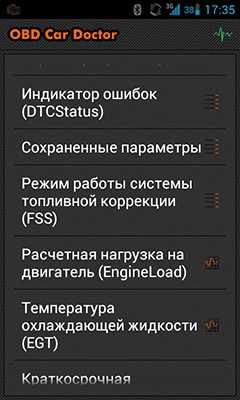

OBD Авто Доктор

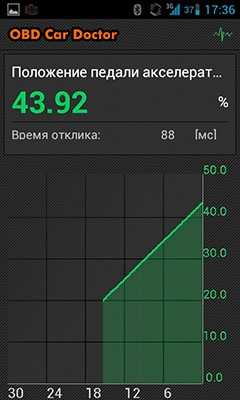

Возможности OBD Авто Доктор:
— чтение OBD2 параметров работы двигателя и автомобиля в реальном времени: скорость, обороты, температура, давление, лямбда и множество других поддерживаемых параметров
— графики изменения параметров в реальном времени
— чтение и сброс ошибок “check engine” и сохраненных параметров
— Расход горючего (для дизеля нужно установит соответствующий флаг в Настройках)
— сохранение и персылка информации об ошибках и Общей информации
— автостарт последней считываемой команды (используйте опцию “Автоматический старт последней команды” в Конфигурации отдельно или в комбинации с “Автоподключение”)
— консольный режим для ручного ввода команд OBD-II и настройки адаптера (используйте опцию “Test”-“Console” для разрешения консольного режима)
— (новое) чтение GPS параметров: скорость, высота над уровнем моря

Скачать OBD Авто Доктор или OBD Авто Доктор Pro

ScanMaster

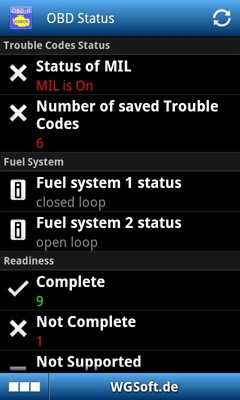

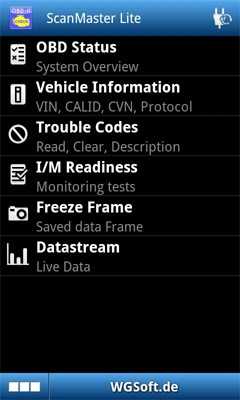

Описание ScanMaster Lite представляет собой приложение для диагностики автомобилей соответствующих OBD-2/EOBD стандартам. Это приложение “превращает” ваш Android смартфон или планшет в диагностическое устройство вашего транспортного средства. Многие важные OBD-2 функции являются не ограниченно доступными, не смотря на “Lite”. Только количество параметров и кодов ошибок ограничено по сравнению с Pro версией. Платная версии Pro с еще большим набором функциональности появиться в ближайшее время.

Скачать ScanMaster Lite

ХобДрайв


это продвинутый Бортовой Компьютер и автомобильная диагностическая программа. ХобДрайв использует данные GPS и информацию из автомобиля, получаемую через ELM327 адаптер, чтобы непрерывно собирать и накапливать статистику во время движения.

Датчики и показания автомобиля (Необходим ELM327 адаптер):
— Стандартные OBD2 PIDы, расширенные датчики для Toyota, Toyota Prius, Ford, Chevrolet, Toyota JDM, Nissan
— Поддержка не-OBD2 протоколов: Delphi mr240 (Chevrolet), Delphi mt20u (Tiggo, china vehicles), Micas, Bosch, ВАЗ Январь 5/7, Микас
— Поддержка JDM (японский внутренний рынок) Nissan и Toyota
Расширенная диагностика двигателя:
— Постоянное слежение за возникающими кодами ошибок (предупреждает вас во время поездки), расшифровка кодов ошибок
— Отслеживание перегрева и подозрительных значений топливных коррекций

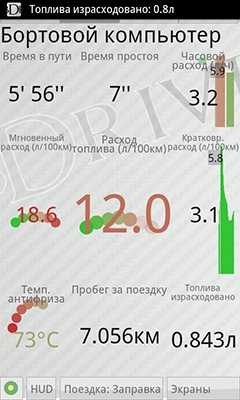

Бортовой компьютер:

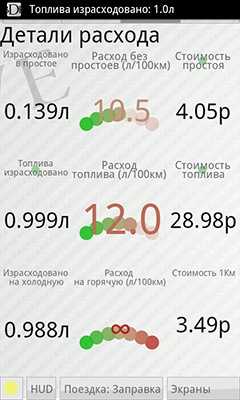

— Топливная экономичность, расход с точностью до миллилитра, Расход на прогретом двигателе, Расход без простоев/пробок
— Расход и все остальные показатели по границам поездки, дня, недели, с момента заправки,
— Ручные интервалы Трип A/B

Скачать hobDrive Demo или hobDrive

Все программы скаченные с Я.Диска носят “Ознакомительный характер” :))))

www.drive2.ru

Рейтинг программ для работы с OBD-II

К середине 90-х годов массовое распространение систем впрыска топлива сделало работу диагностов крайне сложной: каждый производитель автомобилей использовал собственные физические и программные протоколы, не говоря уже о том, что на каждой марке автомобилей использовался свой собственный разъем.

Справка: Программный протокол – это метод кодирования и расшифровки информационных посылок, его можно сравнить со звуками языка. Физический протокол определяет характеристики самого сигнала (амплитуду, частоту, количество и нахождение служебных битов в посылке), в человеческом общении он является аналогом письменной речи (кириллица, записанная транслитом, читается точно так же, но записи абсолютно разные).

Создание стандарта диагностики, получившего обозначение OBD-II (OnBoard Diagnostics, второе поколение), на тот момент выглядело панацеей: стандартизировалась даже конструкция разъема диагностики и его положение (он должен был располагаться под рулевой колонкой или в зоне доступности водителя, но никак не под капотом). На программном же уровне основой OBD-II стали набор PIDов – идентификаторов запросов и режимов – групп данных и операций. То есть предполагалось, что на любой машине универсальный сканер, скажем, считав PID 0С в режиме 01, получит информацию об оборотах двигателя. Также появился термин «код ошибки» — их обозначения и расшифровка были стандартизированы.

На практике же стандарт OBD-II, хотя де-юре поддерживается всеми автопроизводителями, де-факто применим только в справочных целях:

  • Современные системы впрыска используют расширенные наборы PIDов, причем информация о них является закрытой. То есть многие необходимые данные с помощью «чистого» OBD-II считать просто невозможно.
  • Это же касается и кодов ошибок: стандарт, изначально предусмотрев возможность создания специфичных для каждой марки кодов, фактически приговорил сам себя – автопроизводители, стремясь привязать покупателя к дилерской сети обслуживания, практически исключают возможность использования универсального сканера под OBD-II на своих машинах. Точно так же и данные ответов ЭБУ могут кодироваться с отклонениями от стандарта – например, если OBD-II сканер считывает температуру двигателя за 200 градусов, это не признак какой-то неисправности, а «привет» от разработчиков ПО автопроизводителя.
  • Сам физический протокол связи и даже расположение сигнальных контактов в разъеме различаются – если владельцу старого Volkswagen или ВАЗ нужен K-Line адаптер, работающий с низкоскоростной последовательной шиной ISO 14230 (KWP2000), то в современных автомобилях используется либо высокоскоростная шина ISO 15765-4 CAN, либо другие реализации последовательного протокола (ISO 9141-2, SAE J1850 VPW/PWM – последние два, хотя и работают с одними и теми же пинами разъема, отличаются принципами модуляции сигнала).
  • Такая ситуация сказывается и на разработчиках программного обеспечения – хотя стандарт предусматривает доступ также к блокам управления трансмиссией и системам безопасности, большинство разрабатываемого софта может «достучаться» только до ЭБУ впрыска, что еще больше сужает пользу OBD-II.

Содержание статьи

Видео: Автомобильный сканер ELM 327 Как считать ошибку и расшифровать её

В наше время наиболее распространенным любительским интерфейсом стали многочисленные клоны ELM327 – прибора, преобразующего различные реализации OBD-II в собственный «язык», передаваемый далее по стандартному протоколу последовательного порта RS-232. Благодаря возможности реализации виртуального порта через Bluetooth стало популярным использование его в паре со смартфоном, отсюда и распространение мобильных приложений подобного рода.

Мобильные программы для работы с OBD-II

1. Torque Pro

Видео: Обзор программы Torque pro

Недорогое (165 р. на Google Play) приложение, рассчитанное в первую очередь на использование в роли бортового компьютера – на это недвусмысленно намекает кастомизируемый интерфейс, основанный на наборе «показометров» различных параметров. Реальный список выводимых данных зависит исключительно от соответствия конкретного автомобиля стандарту, но, как правило, базовые параметры (обороты/температура/расход) программа может отобразить, причем в удобочитаемой форме.

Для расширения функциональности разработчиком предлагается набор плагинов, добавляющих нестандартные PIDы – например, Advanced EX for Renault или Mazdaspeed 3/6 Gen.I.

Видео: OBDII Bluetooth диагностика двигателя VW Polo Sedan программой Torque

Считывание кодов неисправностей поддерживается только для системы впрыска. Для среднестатистического пользователя крайне не хватает справочной базы данных по кодам (в идеале с пошаговой процедурой направленной диагностики, как в ПО дилерского оборудования) хотя бы по наиболее часто встречающимся. Впрочем, большинство владельцев этим разделом меню пользуются исключительно по принципу «прочитал ошибки – стер», тем более что полноценной работы с контекстом ошибок (в терминологии OBD-II freeze frame) в Torque нет.

2. X431 iDiag

Программная оболочка iDiag практически аналогична софту, используемому в сканере Launch X431 Pro, и для своей работы требует приобретения фирменного Bluetooth-адаптера. Однако это не чисто OBD-II приложение, а практически полноценное мультимарочное программное обеспечение – пользователь может скачать софт, рассчитанный на работу с конкретными марками автомобилей.

Увы, как и в фирменных сканерах Launch, качество программы оставляет желать лучшего: если «неконнект» и выдача ошибочных данных через OBD-II еще понятны и простительны, то для софта, рассчитанного под конкретную марку, явно намекают на отношение разработчика к качеству. К тому же каждый загружаемый программный модуль придется оплачивать отдельно без возможности предварительного тестирования — бесплатен только модуль OBD.

3. ScanMaster Lite

Приложение бесплатно с ограниченной функциональностью (сокращен набор PIDов и кодов ошибок). Однако удобно то, что полнофункциональную версию можно приобрести из самой программы, предварительно протестировав ее на своем автомобиле – после политики Launch «заплатите нам, а потом смотрите» (самый дорогой модуль, кстати, стоит почти 5000 р.), это большой плюс для разработчика.

Интерфейс русифицирован (но фраза «система вСпрыска» выглядит как бельмо на глазу) и весьма приятен, сама оболочка для OBD-сканеров традиционна: выбираем режим (считывание кодов, сохраненных кадров, текущих данных и т.д), далее – конкретную операцию. В отличие от Torque, в ScanMaster реализован и функционал режима 08 – управление исполнительными механизмами, что, конечно, стоит делать только при понимании принципов функционирования системы управления двигателем (не нужно, к примеру, принудительно включать бензонасос, затем форсунки, после чего подавать искру в цилиндры).

4. Piston (OBD2 & ELM327)

Бесплатное приложение, функциональность которого полностью отражена в названии. «Красивостей» подобно Torque здесь нет, зато отлично реализована работа с freeze frame – достаточно нажать на строку с кодом ошибки из списка. Если Вас не пугает отсутствие русификации (впрочем, работать с OBD действительно удобнее на языке оригинала) – программу можно рекомендовать для испытаний.

Определенные недостатки у нее есть: скорость обновления данных маловата (особенно, если Ваш автомобиль использует и без того медленные протоколы типа KWP2000), а возможность построения графиков текущих данных в реальном времени отсутствует. Впрочем, если Вы собираетесь залезть в диагностику уже на достаточно высоком уровне, логичным будет использование более серьезного софта.

5. OBD Auto Doctor

Программа более ориентирована на диагностику, хотя возможность вывода «показометров» в стиле Torque здесь тоже есть. Однако функционал считывания кодов ошибок дополнен неплохой справочной базой по ним, возможностью построения графиков параметров в реальном времени… Но вот на перевод различных систем измерения разработчик явно не обратил внимания, как и на локализацию на другие языки. И, если в использовании исключительно английского языка ничего страшного все же нет ( лезть в диагностику без знания английского вообще не стоит, скажем сразу ), то выдача температур в градусах Фаренгейта, расхода воздуха – в фунтах, а расхода горючего – в милях на галлон делает OBD Auto Doctor малоудобным для «метрических» стран приложением.

Видео: Тест сканера ELM327 OBD2 для компьютерной диагностики автомобилей. Nissan Qashqai. Torque Pro

Программы для Windows для OBD-II

1. ScanMaster ELM

Несмотря на примитивный интерфейс, программа позволяет реализовать весь функционал OBD-II. Название, уже знакомое нам по мобильным приложениям, недвусмысленно намекает, что перед нами софт все того же разработчика – немецкой компании WGSoft. Разобраться с ее использованием будет несложно: отдельные режимы OBD разнесены на разные вкладки, а русификатор, который нетрудно найти в интернете, вполне внятен: по крайней мере, таких явных ляпов, как в официальной локализации мобильного приложения, в нем нет.

Видео: ScanMaster-ELM

2. ScanXL Professional

Американская разработка, особенно полезная для владельцев автомобилей Ford, Mazda, General Motors – стандарт OBD-II в ней дополнен специфическими PIDами и кодами ошибок этих марок. Стоит отметить удобный для работы режим кастомизируемых индикаторов: на большом экране их прекрасно видно издалека, и это не просто так – программа изначально рассчитывалась на работу с мощностным стендом, когда оператору приходится смотреть на монитор из автомобиля. Увы, реализовать весь функционал ScanXL по эту сторону земного шара не получится (так, например, с каким именно стендом ее «спаривать» и как, автору узнать не удалось), но как OBD-II сканер она неплоха, особенно для указанных выше марок.

Заключение

В тексте этой статьи невольно пришлось несколько раз упоминать о неэффективности работы с OBD-II и необходимости тестирования описываемых приложений на конкретном автомобиле. К счастью, выход всегда есть – в следующей статье мы перейдем уже к специфическому софту, работающему с конкретными марками автомобилей.

avtocity365.ru

KIA Sportage 2.0 Дизель › Logbook › Сборник программ для сканирования ошибок адаптером ELM327 Часть 4. Софт которым я пользуюсь.

Программы для ELM327 под Android

Torque

Программа TorquePro создана для получения и отображения диагностической информации о работе вашего автомобиля через интерфейс OBD-II. Программа умеет отображать текущие параметры работы двигателя, отображать и расшифровывать коды ошибок, стирать ошибки из ЭБУ автомобиля (погасить лампочку Сheck Engine).

Скачать Torque

Модуль KIA для Torque Скачать Kia+Adv+(OBD)+for+Torque+v1.4

DashCommand

DashCommand — популярная мультиплатформенная программа для самостоятельной диагностики OBDII-совместимых автомобилей при помощи адаптеров на базе чипов ELM 327.
Среди множества отображаемых параметров можно выделить следующие:
— Обороты двигателя, в том числе расчетные данные (средние показания, максимальные и т.д.)
— Скорость автомобиля.
— Положение дроссельной заслонки.
— Положение педалей газа и тормоза (в процентах).
— Расход топлива (средний, максимальный, в текущий момент, экономия).
— Расчет расстояния и времени движения на оставшемся топливе.
— Работа газораспределительного механизма.
— Подача охлаждающей жидкости.
— Работа катализатора.
— Нагрузка на двигатель.
— Показатель давления в баке.
— Сводные показатели за несколько предыдущих поездок.
— Общий пробег автомобиля.
— Расчет затрат на топливо.
— Полное логирование поездок (начало, продолжительность, затраченное время, топливо, средняя скорость и другие).
— Фиксирование в памяти полных заправок.
— Расчет ускорения.
— Расчет крутящих моментов на узлах авто.
— Количество остановок.
— Логирование дистанций, пройденных на каждой из передач, в том числе на нейтральной.
— Чтение ошибок и многое другое.

Скачать DashCommand

OBD Авто Доктор

Возможности OBD Авто Доктор:
— чтение OBD2 параметров работы двигателя и автомобиля в реальном времени: скорость, обороты, температура, давление, лямбда и множество других поддерживаемых параметров
— графики изменения параметров в реальном времени
— чтение и сброс ошибок “check engine” и сохраненных параметров
— Расход горючего (для дизеля нужно установит соответствующий флаг в Настройках)
— сохранение и персылка информации об ошибках и Общей информации
— автостарт последней считываемой команды (используйте опцию “Автоматический старт последней команды” в Конфигурации отдельно или в комбинации с “Автоподключение”)
— консольный режим для ручного ввода команд OBD-II и настройки адаптера (используйте опцию “Test”-“Console” для разрешения консольного режима)
— (новое) чтение GPS параметров: скорость, высота над уровнем моря

Скачать OBD Авто Доктор или OBD Авто Доктор Pro

ScanMaster

Описание ScanMaster Lite представляет собой приложение для диагностики автомобилей соответствующих OBD-2/EOBD стандартам. Это приложение “превращает” ваш Android смартфон или планшет в диагностическое устройство вашего транспортного средства. Многие важные OBD-2 функции являются не ограниченно доступными, не смотря на “Lite”. Только количество параметров и кодов ошибок ограничено по сравнению с Pro версией. Платная версии Pro с еще большим набором функциональности появиться в ближайшее время.

Скачать ScanMaster Lite

ХобДрайв


это продвинутый Бортовой Компьютер и автомобильная диагностическая программа. ХобДрайв использует данные GPS и информацию из автомобиля, получаемую через ELM327 адаптер, чтобы непрерывно собирать и накапливать статистику во время движения.

Датчики и показания автомобиля (Необходим ELM327 адаптер):
— Стандартные OBD2 PIDы, расширенные датчики для Toyota, Toyota Prius, Ford, Chevrolet, Toyota JDM, Nissan
— Поддержка не-OBD2 протоколов: Delphi mr240 (Chevrolet), Delphi mt20u (Tiggo, china vehicles), Micas, Bosch, ВАЗ Январь 5/7, Микас
— Поддержка JDM (японский внутренний рынок) Nissan и Toyota
Расширенная диагностика двигателя:
— Постоянное слежение за возникающими кодами ошибок (предупреждает вас во время поездки), расшифровка кодов ошибок
— Отслеживание перегрева и подозрительных значений топливных коррекций
Бортовой компьютер:
— Топливная экономичность, расход с точностью до миллилитра, Расход на прогретом двигателе, Расход без простоев/пробок
— Расход и все остальные показатели по границам поездки, дня, недели, с момента заправки,
— Ручные интервалы Трип A/B

Скачать hobDrive Demo или hobDrive

Все программы скаченные с Я.Диска носят “Ознакомительный характер” :))))

www.drive2.com

Отправить ответ

avatar
  Подписаться
Уведомление о
