Предохранитель Сила тока в амперах Цвет Электрическая цепь с потребителями
60 25 прозрачный Электрический стеклоподъемник левый
61 25 прозрачный Электрический стеклоподъемник правый
62 15 синий Передние и задние противотуманные фары
63 7,5 коричневый Парковочный огонь правый
64 7,5 коричневый Парковочный огонь левый
65 7,5 коричневый АС-/вентилятор отопителя
66 30 зеленый Регулировка сидений
67 7,5 коричневый Регулирование двигателя/ электронный модуль
68 15 синий Прикуриватель
69 7,5 коричневый Особое место, в зависимоти от оснащения
70 15 синий Штепсельная розетка
71 – – Резервный (не занято)
72 20 желтый Особое место, в зависимости от оснащения
73 20 желтый Сдвигаемая панель крыши с электроприводом
74 20 желтый Особое место, в зависимости от оснащения
75 7,5 коричневый Особое место, в зависимости от оснащения, часы, наружное зеркало заднего вида с электроприводом
76 7,5 коричневый Кондиционер (АС)
Цена вопроса: 0 ₽ Пробег: 112000 км
Нравится 18 Поделиться: Подписаться на машину
www.drive2.ru
Замена предохранителя на Форд мондео
Проверка предохранителей на авто без их извлечения.
Ремонт блока предохранителей Форд Мондео 2
Замена предохранителя на Форд Фокус 2
Замена предохранителя на Форд Фокус 2
Температурный датчик Ford Mondeo
Схема предохранителей в блоке на Форд Фокус 2
Форд Мондео 3
Форд мондэо 3/Ремонт омывателя лоб стекла
Проблема с зарядкой ford mondeo
Также смотрите:
Предохранитель |
Сила тока в амперах |
Цвет |
Электрическая цепь с потребителями |
60 |
25 |
прозрачный |
Электрический стеклоподъемник левый |
61 |
25 |
прозрачный |
Электрический стеклоподъемник правый |
62 |
15 |
синий |
Передние и задние противотуманные фары |
7,5 |
коричневый |
Парковочный огонь правый | |
64 |
7,5 |
коричневый |
Парковочный огонь левый |
65 |
7,5 |
коричневый |
АС-/вентилятор отопителя |
66 |
30 |
зеленый |
Регулировка сидений |
67 |
7,5 |
коричневый |
Регулирование двигателя/ электронный модуль |
68 |
15 |
синий |
Прикуриватель |
69 |
7,5 |
коричневый |
Особое место, в зависимоти от оснащения |
70 |
15 |
синий |
Штепсельная розетка |
71 |
– |
– |
Резервный (не занято) |
72 |
20 |
желтый |
Особое место, в зависимости от оснащения |
73 |
20 |
желтый |
Сдвигаемая панель крыши с электроприводом |
74 |
20 |
желтый |
Особое место, в зависимости от оснащения |
75 |
7,5 |
коричневый |
Особое место, в зависимости от оснащения, часы, наружное зеркало заднего вида с электроприводом |
76 |
7,5 |
коричневый |
Кондиционер (АС) |
77 |
7,5 |
коричневый |
АБС |
78 |
7,5 |
коричневый |
Особое место, в зависимости от оснащения |
79 |
– |
– |
Резервный (не занято) |
80 |
7,5 |
коричневый |
Особое место, в зависимости от оснащения |
81 |
7,5 |
коричневый |
Датчик загруженности, подушка безопасности пассажира рядом с водителем |
82 |
7,5 |
коричневый |
Управление двигателя |
83 |
15 |
синий |
Обогреваемые сиденья |
84 |
20 |
желтый |
Особое место, в зависимости от оснащения |
85 |
7,5 |
коричневый |
Дальний свет слева |
86 |
7,5 |
коричневый |
Дальний свет справа |
87 |
– |
– |
Резервный (не занято) |
88 |
15 |
синий |
Управление двигателя |
89 |
7,5 |
коричневый |
Подушка безопасности |
90 |
15 |
синий |
Стеклоочиститель заднего стекла |
91 |
7,5 |
коричневый |
Электрический стеклоподъемник |
92 |
10 |
красный |
Особое место, в зависимости от оснащения |
93 |
10 |
красный |
Особое место, в зависимости от оснащения |
94 |
20 |
желтый |
Стеклоочиститель переднего стекла, выключатель стеклоочистителя переднего стекла |
95 |
7,5 |
коричневый |
Ближний свет |
96 |
– |
– |
Резервный (не занято) |
97 |
7,5 |
коричневый |
Особое место, в зависимости от оснащения |
98 |
7,5 |
коричневый |
Обогреваемое заднее стекло, обогреваемое зеркало заднего вида |
99 |
7,5 |
коричневый |
Внутреннее освещение |
Предохранитель |
Сила тока в амперах |
Цвет |
Электрическая цепь с потребителями |
1 |
30 |
зеленый |
Основное питание АБС |
2 |
50 |
красный |
Главный предохранитель |
3 |
60 |
желтый |
Система предварительного разогрева (дизель) |
4 |
30 |
зеленый |
Обогреваемое заднее стекло |
5 |
– |
– |
Резервный (не занято) |
6 |
40 |
зеленый |
Основное питание (АС/вентилятор отопителя) |
7 |
50 |
красный |
Аккумуляторная батарея |
8 |
60 |
желтый |
Вентилятор двигателя |
9 |
20 |
желтый |
Управление двигателя/электронный модуль |
10 |
40 |
зеленый |
Вентилятор двигателя |
11 |
30 |
зеленый |
Обогреваемое переднее стекло |
12 |
– |
– |
Резервный (не занято) |
13 |
30 |
зеленый |
Обогреваемое переднее стекло |
14 |
– |
– |
Резервный (не занято) |
15
|
3 |
розовый |
Обогреваемое переднее стекло |
16 |
7,5 |
коричневый |
Ближний свет слева |
17 |
– |
– |
Резервный (не занято) |
18 |
7,5 |
коричневый |
Ближний свет справа |
19 |
– |
– |
Резервный (не занято) |
20 |
20 |
желтый |
Тормозная система (АБС) |
21 |
15 |
синий |
Управление двигателя |
22 |
20 |
желтый |
Система омывания фар |
23 |
15 |
синий |
Контроль предварительного разогрева (дизель) |
24 |
20 |
желтый |
Система централизованного блокирования |
25 |
синий |
Аварийная световая сигнализация | |
26 |
желтый |
Звуковой сигнал | |
27 |
15 |
синий |
Топливный насос |
28 |
20 |
красный |
Зажигание/замок – выключатель зажигания |
29 |
– |
– |
Резервный (не занято) |
30 |
– |
– |
Резервный (не занято) |
31 |
– |
– |
Резервный (не занято) |
32 |
– |
– |
Резервный (не занято) |
33 |
– |
– |
Резервный (не занято) |
34 |
Диод/управление двигателя | ||
35 |
Диод/АС | ||
36 |
Диод/топливный насос/ индикатор уровня топлива | ||
37 |
15 |
синий |
Особое место, в зависимости от оснащения |
38 |
– |
– |
Резервный (не занято) |
40 |
15 |
синий |
Особое место, в зависимости от оснащения |
41 |
– |
– |
Резервный (не занято) |
42 |
– |
– |
Особое место, в зависимости от оснащения |
manual.countryauto.ru
Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сверху)
Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сбоку, защитные крышки плавких вставок сняты)
Предохранители Форд Мондео в подкапотном пространстве
Предохранители в центральном монтажном блоке в салоне форд Мондео
Предохранители системы освещения, звуковой сигнализации, климат контроля и т.п. расположены в центральном блоке предохранителей, установленном на крышке многофункционального электронного блока GEM, который, в свою очередь установлен под панелью приборов справа. Назначение предохранителей приведено в таблицеПредохранители систем управления электростеклоподъемниками, замками, зеркалами наружного вида, механизмами регулировки положения передних сидений, парктроника и т.п. расположены в заднем блоке предохранителей, установленном под левой обивкой боковины багажника. Назначение предохранителей приведено в таблице
После этого откроется доступ к центральному блоку предохранителей.
2.Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в таблице цепи, которые защищает данный предохранитель.

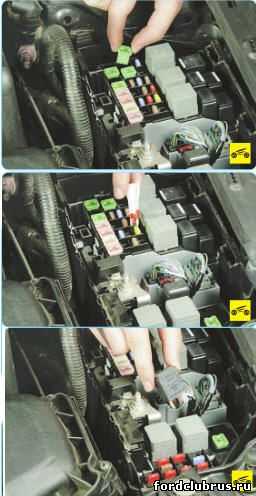

3.Извлеките заменяемый предохранитель, слегка покачивая его из стороны в сторону
Удобнее извлекать предохранитель специальным пинцетом, установленным в зажиме на обратной стороне крышки монтажного блока, расположенного в подкапотном пространстве.
Предохранители в багажнике Форд Мондео
6.Для доступа к предохранителям и реле монтажного блока в подкапотном пространстве отожмите в сторону два фиксатора его крышки с одной…
7. с другой стороны
8. снимите крышку
Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовом универсал
10. предохранитель
12. Для получения доступа к плавким вставкам, расположенным сбоку монтажного блока, отожмите отверткой фиксаторы боковой защитной крышки…
14.Аналогично снимите вторую крышку

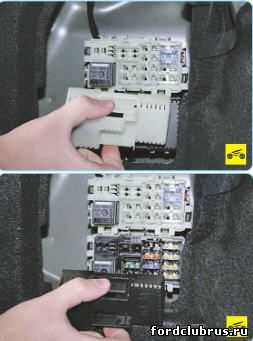

16.Для получения доступа к заднему блоку предохранителей отожмите фиксатор крышки люка в обивке левой боковины багажного отделения…
18.Сжав фиксаторы по бокам крышек блоков предохранителей
19 снимите крышки верхнего
20 нижнего блоков
21. Замените перегоревший предохранитель таким же образом, как это делали для центрального монтажного блока и блока, расположенного в подкапотном пространстве
22.Установите детали в порядке, обратном снятию.
www.fordclubrus.ru
Предохранитель | Сила тока в амперах | Цвет | Электрическая цепь с потребителями |
60 | 25 | прозрачный | Электрический стеклоподъемник левый |
61 | 25 | прозрачный | Электрический стеклоподъемник правый |
62 | 15 | синий | Передние и задние противотуманные фары |
63 | 7,5 | коричневый | Парковочный огонь правый |
64 | 7,5 | коричневый | Парковочный огонь левый |
65 | 7,5 | коричневый | АС-/вентилятор отопителя |
66 | 30 | зеленый | Регулировка сидений |
67 | 7,5 | коричневый | Регулирование двигателя/ электронный модуль |
68 | 15 | синий | Прикуриватель |
69 | 7,5 | коричневый | Особое место, в зависимоти от оснащения |
70 | 15 | синий | Штепсельная розетка |
71 | – | – | Резервный (не занято) |
72 | 20 | желтый | Особое место, в зависимости от оснащения |
73 | 20 | желтый | Сдвигаемая панель крыши с электроприводом |
74 | 20 | желтый | Особое место, в зависимости от оснащения |
75 | 7,5 | коричневый | Особое место, в зависимости от оснащения, часы, наружное зеркало заднего вида с электроприводом |
76 | 7,5 | коричневый | Кондиционер (АС) |
77 | 7,5 | коричневый | АБС |
78 | 7,5 | коричневый | Особое место, в зависимости от оснащения |
79 | – | – | Резервный (не занято) |
80 | 7,5 | коричневый | Особое место, в зависимости от оснащения |
81 | 7,5 | коричневый | Датчик загруженности, подушка безопасности пассажира рядом с водителем |
82 | 7,5 | коричневый | Управление двигателя |
83 | 15 | синий | Обогреваемые сиденья |
84 | 20 | желтый | Особое место, в зависимости от оснащения |
85 | 7,5 | коричневый | Дальний свет слева |
86 | 7,5 | коричневый | Дальний свет справа |
87 | – | – | Резервный (не занято) |
88 | 15 | синий | Управление двигателя |
89 | 7,5 | коричневый | Подушка безопасности |
90 | 15 | синий | Стеклоочиститель заднего стекла |
91 | 7,5 | коричневый | Электрический стеклоподъемник |
92 | 10 | красный | Особое место, в зависимости от оснащения |
93 | 10 | красный | Особое место, в зависимости от оснащения |
94 | 20 | желтый | Стеклоочиститель переднего стекла, выключатель стеклоочистителя переднего стекла |
95 | 7,5 | коричневый | Ближний свет |
96 | – | – | Резервный (не занято) |
97 | 7,5 | коричневый | Особое место, в зависимости от оснащения |
98 | 7,5 | коричневый | Обогреваемое заднее стекло, обогреваемое зеркало заднего вида |
99 | 7,5 | коричневый | Внутреннее освещение |
automend.ru

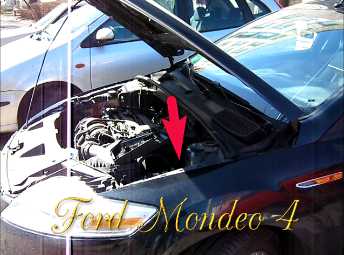

1 БЛОК находится здесь
Для того, чтобы открыть блок предохранителей необходимо отжать два фиксатора на крышке блока. В крышке расположены запасные предохранители и пинцет для извлечения предохранителей.В самом блоке расположены реле и предохранители. Места расположения предохранителей и реле промаркированы.
Описание предохранителей в моторном отсеке и защищаемые цепиМаркировка предохранителя или реле | предохранителя (А) | Цвет предохранителя | Защищаемая цепь или назначение |
Блок управления трансмиссией | |||
Желто-коричневый | Управление свечами накаливания (для автомобилей с дизельным двигателем) | ||
Вентилятор системы охлаждения двигателя (для автомобилей с двигателем Duratec-FIE 2,3 л) | |||
Электрогидравлический усилитель рулевого управления (для автомобилей с двигателем Duratorg TDCi 2,0 л) | |||
Свечи накаливания (для автомобилей с дизельным двигателем) | |||
Вентилятор системы охлаждения двигателя | |||
Датчики FIEGO системы управления двигателем, система изменения фаз газораспределения | |||
Соленоиды реле | |||
Электронный блок управления двигателем | |||
Не используется | |||
Электронный блок управления двигателем | |||
Управление датчиком массового расхода воздуха | |||
Датчик наличия воды в топливе, соленоиды, датчик массового расхода воздуха (для автомобилей с дизельным двигателем) | |||
Реле кондиционера | |||
Обогреватель топливного фильтра (для автомобилей с дизельным двигателем) | |||
Реле стартера | |||
Дополнительный подогреватель (для автомобилей с дизельным двигателем) | |||
Питание А центрального блока плавких предохранителей | |||
Питание В центрального блока плавких предохранителей | |||
Питание С центрального блока плавких предохранителей | |||
Питание D центрального блока плавких предохранителей | |||
Не используется | |||
Модуль стеклоочистителя | |||
Обогреватель заднего стекла | |||
Обогреватель заднего стекла (устанавливают в зависимости от комплектации) | |||
Омыватели фар | |||
Вспомогательный подогреватель топлива | |||
Электровентилятор отопителя | |||
Не используется | |||
Не используется | |||
Звуковой сигнал | |||
Не используется | |||
Желто-коричневый | Блок управления приборами освещения, соленоиды подкапотного блока предохранителей | ||
Обогрев ветрового стекла, левая сторона | |||
Обогрев ветрового стекла, правая сторона |
Для того, чтобы получить доступ к предохранителям поверните фиксатор многофункционального электронного блока и опустите блок вниз.

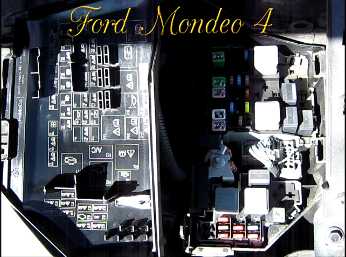

В открытом виде блок предохранителей выглядит так:
Описание предохранителей в салоне автомобиля и защищаемые цепи
Маркировка предохранителя или реле | предохранителя (А) | Цвет предохранителя | Защищаемая цепь или назначение |
Желто-коричневый | |||
Питание системы SRS (подушки безопасности) | |||
Желто-коричневый | система курсовой устойчивости ESP | ||
Электропитание блока GEM, педаль акселератора, электронный предохранитель | |||
Очиститель заднего стекла | |||
Аудиосистема (включая голосовое управление) | |||
Модуль рулевого колеса | |||
Желто-коричневый | Панель приборов | ||
Дальний свет фар | |||
Электропривод люка в крыше | |||
Фонари заднего хода | |||
Не используется | |||
Лампы противотуманных фар | |||
Омыватель ветрового стекла | |||
Система круиз-контроля | |||
Не используется | |||
Плафоны освещения салона | |||
Желто-коричневый | Иммобилизатор двигателя | ||
Прикуриватель | |||
Не используется | |||
Желто-коричневый | Аудиоблок, датчик дождя | ||
Топливный насос | |||
Не используется | |||
Желто-коричневый | Выключатель зажигания | ||
Крышка люка топливного бака | |||
Желто-коричневый | Автономная звуковая система (система охранной сигнализации), система бортовой компьютерной диагностики (OBD II) | ||
Желто-коричневый | Узел рулевой колонки, блок управления климат-контролем | ||
Желто коричневый | Выключатель стоп-сигналов |
3 БЛОК находится в багажном отсеке за люком в обивке, за которым расположен левый фонарь на корпусе автомобиля

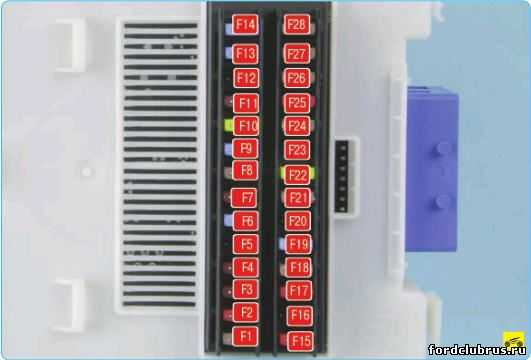

В открытом виде он выглядит так:
Описание предохранителей в багажном отсеке и защищаемые цепи
Маркировка предохранителя или реле | предохранителя (А) | Цвет предохранителя | Защищаемая цепь или назначение |
Блок управления левой передней двери (стеклоподъемники, центральный замок, складывание наружного зеркала, обогрев зеркала) | |||
Блок управления правой передней двери (стеклоподъемники, центральный замок, складывание наружного зеркала, обогрев зеркала) | |||
Блок управления левой задней двери (стеклоподъемники) | |||
Блок управления правой задней двери (стеклоподъемники) | |||
Блокировка замков задних дверей без участия блоков управления дверьми | |||
Розетки для подключения дополнительных электропотребителей | |||
Желто-коричневый | Соленоиды реле | ||
Замок рулевой колонки | |||
Не используется | |||
Электрическая регулировка положения сиденья водителя | |||
Аксессуары, модуль прицепа | |||
Не используется | |||
Желто-коричневый | Модуль системы помощи при парковке | ||
Блок управления подвеской | |||
Обогрев сиденья водителя | |||
Обогрев сиденья переднего пассажира | |||
Обогрев левого заднего сиденья | |||
Не используется | |||
Обогрев правого заднего сиденья | |||
Не используется | |||
Электрическая регулировка положения сиденья переднего пассажира | |||
Противоугонная сигнализация | |||
Не используется | |||
Не используется | |||
Не используется | |||
Не используется | |||
Не используется | |||
Не используется | |||
CD-чейнджер, развлекательная система для задних пассажиров | |||
Не используется | |||
Желто-коричневый | Модуль функции запоминания положения переднего сиденья | ||
Система доступа без ключа | |||
Не используется | |||
Не используется | |||
Не используется | |||
Не используется |
Читайте также:
fordmondeo4.blogspot.com
В вашем Mondeo многочисленные предохранители защищают бортовую электрику от перенапряжений. Их защитная функция проявляется при теоретической максимальной нагрузке отдельной электрической цепи. Предохранители прерывают подачу тока как только, например, короткое замыкание (дефектный потребитель, поврежденный провод) нескоординированно отводит бортовое напряжение на массу. Тем самым они предотвращают появление других дефектов (например, воспламенение провода) в вашем автомобиле. Mondeo имеет плоские электрические предохранители, плавкая проволока которых – в случае перегрузки – перегревается. Для отдельного предохранителя, впрочем, «факт» перегрузки может наступить даже тогда, когда полностью нагруженная электрическая цепь дополнительно еще «приукрашивается» другими потребителями (HiFi-системами, мощными выходными усилителями или недопустимыми мощными лампами). Кроме того, банальные автомобильные пылесосы и холодильные шкафы, которые просто подпитываются током от штепсельной розетки прикуривателя, могут порой «расплавить» предохранитель. Поэтому выделите в Mondeo в случае необходимости для дополнительных потребителей отдельную электрическую цепь – естественно, со своим предохранителем. Чтобы исключить все возможные варианты, обратитесь лучше к автоэлектрику на заводе, который может подсказать вам нужное сечение провода (мин. 15 мм 2 ) и достаточный способ защиты электрической цепи.
Распределены по разным электрическим цепям – бортовые предохранители
Система управления двигателем и большинство мощных агрегатов предохраняются по отдельности. Чтобы ваш Mondeo не остался полностью без тока при наличии электрического сбоя или дефекта, инженеры Ford распределили своих бортовых потребителей по нескольким электрическим цепям. Неглавные вспомогательные потребители объединяются в разные группы и также «проходят» соответственно через предохранитель. Не так обстоят дела в электрических цепях между стартером, аккумуляторной батареей, генератором и замком-выключателем зажигания: здесь постоянно имеет место полная мощность аккумулятора. Поэтому особая осторожность при обращении с этими электрическими цепями: вначале ВСЕГДА отключайте аккумулятор! В противном случае будут запрограммированы капитальные повреждения и воспламенения проводов и даже возгорание автомобиля.
|
ava-avto.ru
