Предохранитель прикуривателя форд фокус 3 где находится – Где находятся предохранители на Форд Фокус 2 прикуривателя. Где находится предохранитель на форд фокус прикуривателя

Содержание

Положение предохранителя прикуривателя Форд Фокус 3

Задумка производителей Форд Фокус 3 была этакая универсальная машина мира. Выпуская новую модель, Фокус бросал вызов гольф классу, и нужно признать у них это получилось. Первый Фокус появился в России в конце 90 х годов, и спустя одиннадцать лет, он стал самой продаваемой иномаркой в нашей стране.

Производят Форд в городе Всеволожске, и производят их в огромном количестве. Фокус 3 — это первый Фокус из трех, который производится одинаково в разных странах без каких-либо изменений. Как мы знаем, и первый Фокус, и второй отличается от того, что продают в России и в Америке. Это были разные автомобили, они отличались внешне, и отличия были в комплектациях. Только Фокус 3 везде абсолютно одинаковый, что внешне, что внутренне.
Комплектовался третий фокус различными моторами. Базовый двигатель был 1.6 мощностью 105 лошадиных сил. Был и еще один мотор объемом 1.6, но его мощность уже была 125 лошадиных сил. Третий двигатель был двухлитровый атмосферный ста пятидесяти сильный мотор. И на рейтинговой версии был новый двигатель 1.5 EcoBoost мощностью 150 лошадиных сил. К сожалению, проблемы стука холодного двигателя 1.6 на Форд Фокус 2 перешли по наследству и третьему Фокусу.

Коробок передач было две — это механическая 5-ступенчатая и роботизированная 6-ступенчатая трансмиссия.

Замена предохранителя прикуривателя Форд Фокус 3

Прикуриватель в автомобиле является не отменной вещью. В современных машинах их устанавливают по два, а то и больше, так как прикуриватель давно уже перестали использовать по прямому назначению. Сейчас прикуриватель используют как розетку в домашнем быту. С помощью него заряжают различные гаджеты, подключают радар-детекторы, видеорегистраторы и т.д. В дальней поездки без прикуривателя просто не обойтись, вы не сможете зарядить телефон, чтоб связаться с кем-либо. Также есть возможность подключить питание ноутбука через прикуриватель. Но что если прикуриватель вышел из строя? Зачастую причиной неработающего прикуривателя является перегоревший предохранитель.

На форд фокус 3 устанавливаются три блока предохранителей

Предохранитель прикуривателя находится в салоне в районе ног переднего пассажира, также как и на Форд Фокус 2

В Ford Focus 3 используются mini предохранители. Предохранитель прикуривателя имеет номинальную мощность 20 А.

При помощи пинцета достаньте перегоревший предохранитель и установите новый.





xn----7sbgz2air6b.xn--p1ai

Замена предохранителей Форд Фокус 3

Поменять предохранитель на ФФ3 весьма просто. Возни — немного, инструментов — минимум, справится своими руками — легко. Да и сами предохранители стоят недорого.

Предохранители Форд Фокус 3 находятся в двух блоках — под капотом справа, и в салоне под бардачком. Расположение предов, который за что отвечает, укажет схема предохранителей Форд Фокус 3.

Замена предохранителя в подкапотном блоке делается следующим образом. Сначала нужно открыть блок, нажав на защелку. Там должны находится щипцы для замены предохранителей, но если их нет, можно обойтись плоскогубцами. Щипцами нужно взять нужный предохранитель и просто вытащить.

Далее стоит осмотреть подозрительный предохранитель на свет, особое внимание обратить на полоску

внутри. Если она повреждена — значит он перегорел. Если целая — значит, скорее всего, он рабочий. Но раз уже на него пало подозрение, его все равно можно заменить новым. Благо, преды дешевые. Главное, чтобы новый был таким же по номиналу.

Прежде чем менять предохранитель следует установить и устранить причину перегорания.

Предохранители в салоне меняются также, разве что, чтобы к ним добраться, нужно снять покрытие на полу. Узнать больше о том, как делается замена предохранителей на Форд Фокус 3 2012 года, покажет эта инструкция с фото.

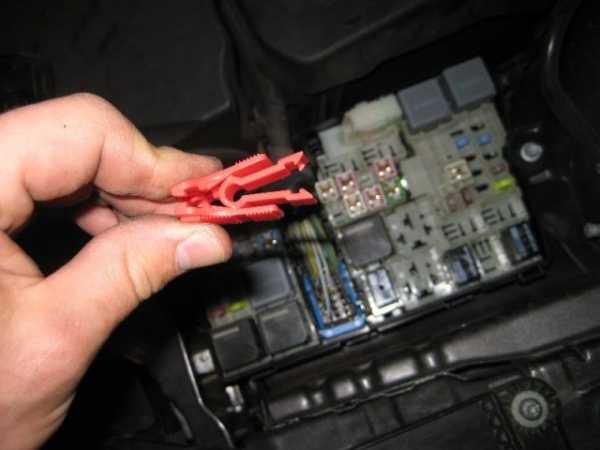

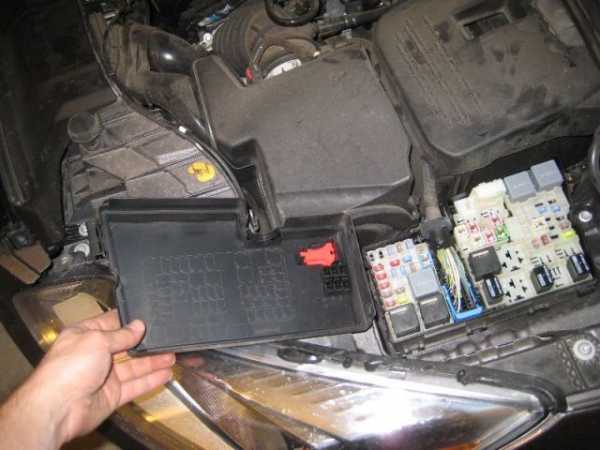

Блок предохранителей Форд Фокус 3 находится под капотом справа, с «водительской» стороны, возле корпуса воздушного фильтра и АКБ.

Нажать на клипсу на крышке блока предохранителей.

Открыть крышку.

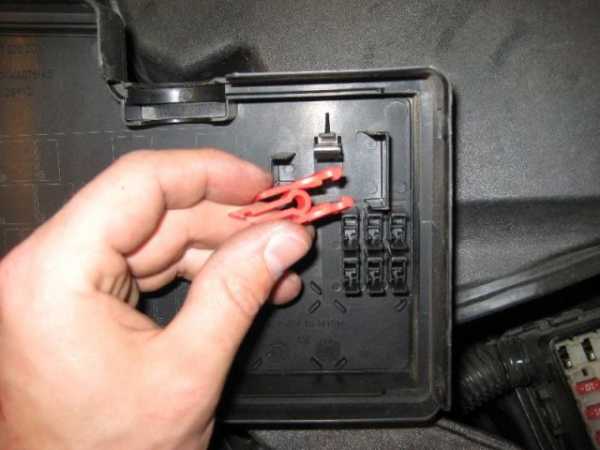

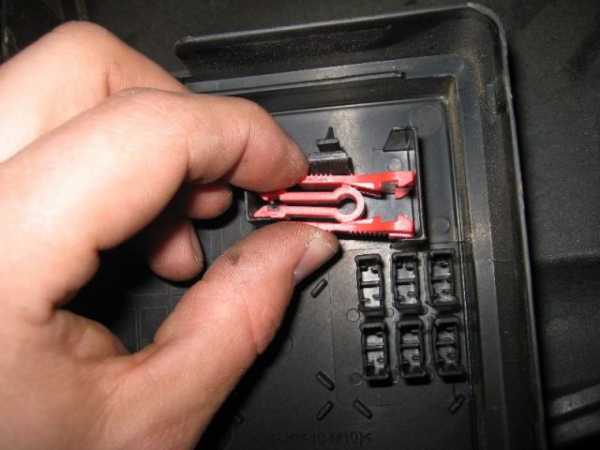

Взять пластиковые щипцы.

Работают как прищепка.

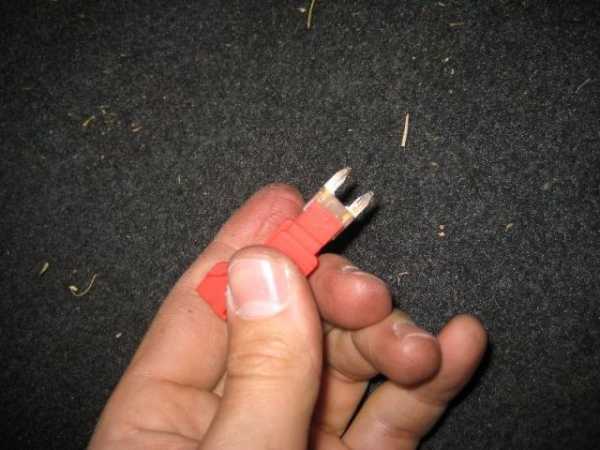

Ухватить щипцами предохранитель.

Вытащить предохранитель.

Посмотреть на свет сквозь предохранитель. Если металлическая полоск повреждена, тогда предохранитель нужно заменить таким же по номиналу.

Вставить новый предохранитель.

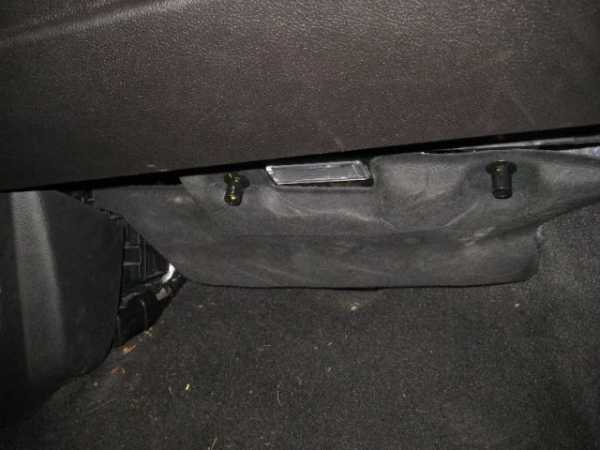

Блок предохранителей в салоне находится в районе, где располагаются ноги переднего пассажира.

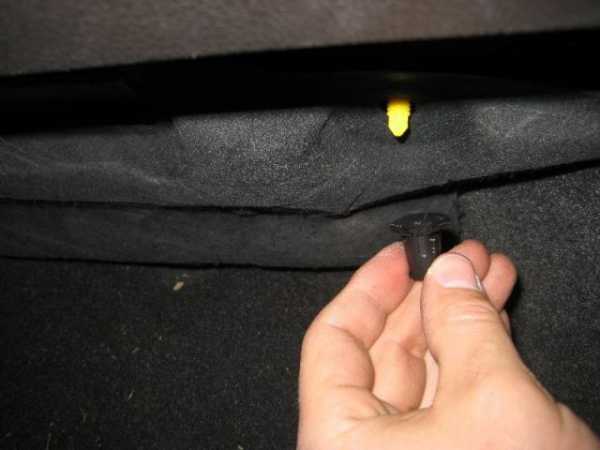

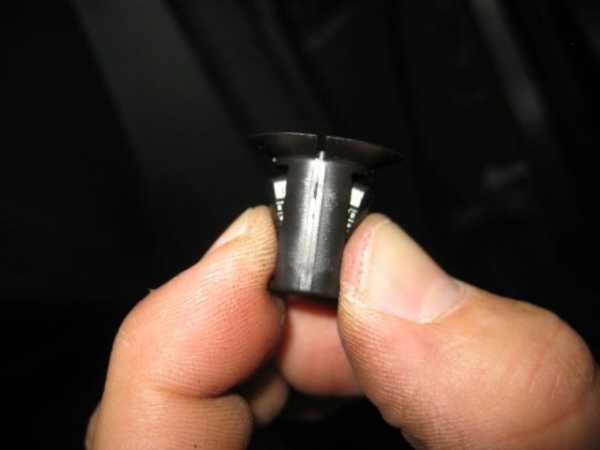

Сжать и вытащить фиксатор.

Второй фиксатор.

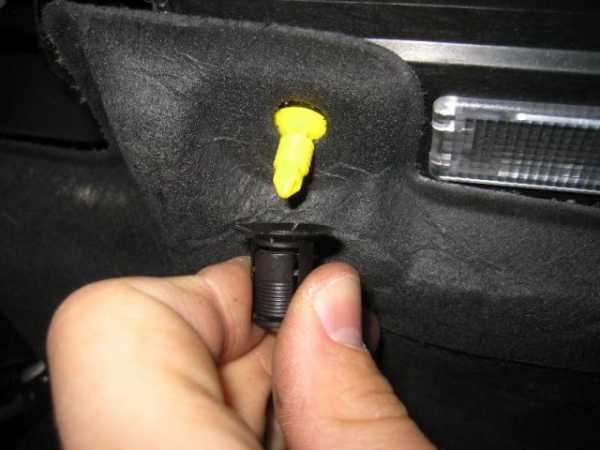

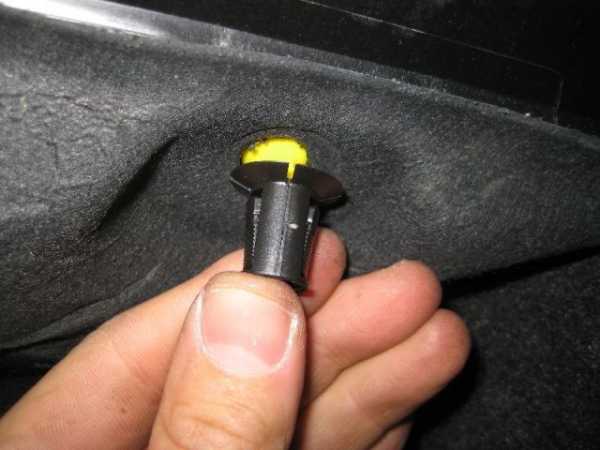

Снять покрытие с желтой заклепки.

Убрать покрытие.

Блок предохранителей в салоне.

Взять щипцами предохранитель.

Вытащить предохранитель и проверить уже известным образом.

Вставить новый предохранитель.

Установить покрытие обратно.

Вернуть фиксаторы на место.

Покрытие на месте.

Вернуть щицпы на место.

Закрыть крышку блока предохранителей.

Предохранители заменены.

Источник: Etlib.ru

check-test

Еще записи про Ford Focus:

rocketmotors.ru

Предохранители Ford Focus 3: характеристики, расположение и инструкция

Как известно, каждый автомобиль оборудован различными устройствами, для функционирования которых необходима подача напряжения. Чтобы уровень напряжения не выходил за пределы нормы, транспортные средства оснащаются блоками предохранителей (далее — БП), в котором завязаны все электрические цепи. В этой статье мы расскажем, где находятся предохранители Форд Фокус 3, за что они отвечают и как произвести замену выгоревших деталей.

Содержание

[ Раскрыть]

[ Скрыть]

Расположение и электросхема

На схеме отмечены места расположения блоков в автомобиле Фокус 3. Один находится под капотом, второй — в салоне автомобиля, а третий — в багажнике

В общей сложности в автомобиле Форд Фокус третьего поколения расположено три блока, каждый из которых имеет свою собственную электросхему расположения плавких предохранителей (далее — ПП). Они отвечают за работу прикуривателя, фар ближнего света, освещения в салоне, магнитолы. В общем — всех без исключения электрических устройств. Схема ПП актуальна для транспортных средств в кузове седан, хетчбек и универсал.

БП в моторном отсеке

Чтобы получить доступ к этому БП, откройте капот своего Форда Фокуса. Блок расположен с правой стороны, напротив водительского сидения и скрыт он пластиковой накладкой. На внутренней стороне накладки вы сможете увидеть схему расположения деталей.

БП в салоне

Как сказано выше, в автомобилях Форд Фокус установлено в общей сложности три БП. Помимо устройства, находящегося в моторном отсеке, есть еще два БП: один из них находится в салоне авто, другой — в багажнике. Большая часть ПП, отвечающих за работу прикуривателя, ближнего света фар, стоп-сигналов и так далее, находится именно в этом БП.

Если быть точнее, то данный блок расположен в салоне машины с правой стороны под приборной панелью. Для получения доступа к устройству вам потребуется отжать два фиксатора, крепящие крышку.

Схема устройства, которое находится в салоне авто Назначение элементов БП, установленного под бардачком Форд Фокус

БП в багажнике

Третий БП с плавкими предохранителями находится в багажнике транспортного средства. Открыв дверь багажного отделения, с левой стороны вы увидите крышку элементов блока. Откройте ее, чтобы получить доступ к предохранителям. Здесь же следует отметить, что большая часть компонентов данного БП не используется.

Процедура снятия и замены

Замена ПП

Что касается непосредственно замены выгоревших предохранителей, то здесь нет ничего сверхсложного:

  1. В первую очередь нужно отключить аккумуляторную батарею: замену сгоревших деталей необходимо проводить при выключенном аккумуляторе.
  2. Далее, вам нужно определить, что именно у вас не работает, от этого будет зависеть, в каком БП нужно менять деталь.
  3. Откройте крышку монтажного БП, в котором находится вышедший из строя предохранитель. К примеру, у вас перестал работать дальний свет фар. Соответственно, необходимо произвести замену ПП, отвечающего непосредственно за работу фар дальнего света. В соответствии со схемой найдите выгоревший компонент. При помощи специального пинцета, который находится в блоке, извлеките сгоревший элемент и замените его на новый. Не забудьте подключить аккумулятор.
 Загрузка ...

Замена БП в салоне

На практике владельцы авто Форд Фокус 3 иногда сталкиваются с проблемой неработающего БП в салоне авто. Возможно, по ошибке инженеров автомобильного концерна данное устройство более подвержено поломке, чем два остальных БП. Поэтому мы подготовили инструкцию для наших пользователей по смене салонного БП:

  1. Отсоедините минусовую клемму аккумулятора: АКБ должен быть отключен.
  2. Залезьте под бардачок в салоне вашего авто и найдите пластмассовую крышку блока.
  3. Далее, вам нужно сжать, потянуть вниз и отсоединить два фиксатора, которые крепят защитный кожух под торпедой. Демонтируйте пластмассовую накладку.
  4. Поочередно демонтируйте каждый элемент БП.
  5. Теперь вам потребуется произвести демонтаж бардачка в сборе с корпусом.
  6. Далее, необходимо сжать фиксаторы и отодвинуть фиксирующую скобку.
  7. Сделав это вы увидите жгут проводов, который подключен к БП. Вам нужно отключить жгут от блока. Те же самые действия также следует произвести с остальными жгутами проводов.
  8. Теперь следует отсоединить два фиксатора, которые крепят ваш БП к корпусу транспортного средства. Когда вы это сделаете, можете извлечь неработающее устройство.
  9. Возьмите новый БП и установите его на место старого. Все действия следует проводить в обратной последовательности. Подключите на место все жгуты с проводами и не забудьте установить все фиксаторы.
  10. Подключив новый БП , проверьте его работоспособность, поочередно включив каждое устройство, потребляющее напряжение. Если все работает, то закройте пластмассовую крышку БП.

Что касается ошибок, которые допускают другие автомобилисты. Иногда водители используют самодельные ПП, если нужно срочно заменить выгоревший элемент. Как правило, в качестве предохранителя используется самодельная перемычка из обычной канцелярской скрепки или куска проволоки. Во избежание короткого замыкания и как результат, пожара, настоятельно рекомендуем вам воздержаться от такой практики. Нередко она становится причиной смерти автолюбителей.

Также при замене ПП рекомендуем вам использовать только элементы одинакового номинала. К примеру, если на ПП ближнего или дальнего света цифровое обозначение на корпусе детали соответствует 10 амперам, то необходимо менять на деталь именно с таким номиналом. В противном случае с проблемой неработающих фар ближнего или дальнего света вы будете сталкиваться регулярно.

Видео от Эрнеста Басина «Преимущества и недостатки Форд Фокус 3»

В этом видео владелец авто рассказывает обо всех преимуществах и недостатках в использовании Форд Фокус 3.

avtozam.com

как поменять на Форд Фокус и прочих авто

Прикуриватель как таковой долгое время служил в автомобилях исключительно своей прямой задаче — облегчал жизнь курящим автолюбителям: за рулём пользоваться, например, спичками, мягко говоря, неудобно. С недавних пор этого помощника используют, чтобы питать и подзаряжать море нештатной автомобильной электроники — видеорегистраторы, навигаторы, смартфоны, планшеты, насосы для подкачки колёс, даже портативные холодильники, всё и не перечислишь. И, естественно, если питающее всё это добро устройство сломается, это доставит определённые неприятности — например, севший смартфон может здорово осложнить жизнь автомобилиста. Водители часто включают и заряжают в машине всевозможные китайские подделки с неизвестными параметрами сети, неудивительно, что в автомобилях часто перегорает предохранитель прикуривателя, поэтому каждому автовладельцу пригодится информация о его замене.

Где находится предохранитель прикуривателя

Предохранители защищают электрику автомобиля от коротких замыканий путём размыкания цепи, в которую они включены, при превышении нагрузки. В подавляющем большинстве автомобилей расположены в двух или более блоках — один под капотом, второй в салоне авто (в районе передней панели, очень часто под бардачком). Предохранитель прикуривателя как правило, находится в салонном блоке. Найти нужный из множества обычно не составляет труда — на крышке блока есть маркировка, какой номер за что отвечает. также можно обратиться к инструкции.

Рассмотрим два нетипичных примера расположения:

  • БМВ 5-й серии в кузове E39 — предохранитель прикуривателя находится в дополнительном блоке, в багажном отделении, имеет номер 52 и номинал 30 Ампер.
  • ВАЗ-2108, -09 и -99 — предохранитель прикуривателя находится в основном блоке, в моторном отсеке, имеет номер F4 и номинал 20 Ампер.

Из личного опыта: как-то, пытаясь подкачать колесо, обнаружил, что недавно купленный супердешёвый электрический насос от прикуривателя не работает. Подумал про ненадёжную китайскую технику, накачал привычным ножным, а потом, пытаясь зарядить телефон, обнаружил, что не работает прикуриватель, видимо, от китайской техники сразу же перегорел предохранитель. Поменял его, на Форд Фокус-2 он находится в салонном блоке под бардачком, а насос потом купил другой, нормальный.

Какого цвета и на сколько Ампер должен быть, чтобы заменить

Для прикуривателей обычно используются предохранители достаточно большого номинала — на 20 Ампер (жёлтого цвета) и 30 Ампер (зелёного цвета). Как выглядит неисправный предохранитель, показано на фото.

Место разрыва цепи указано стрелкой

Как поменять + видео замены на Форд Фокус

Процесс замены неисправного предохранителя совсем несложен — берете его специальными щипцами (есть в блоке предохранителей, обычно закреплены на его крышке), вынимаете старый, вставляете на его место исправный. Ход работ на примере очень распространённого автомобиля Форд Фокус показан на видео ниже.

Замена предохранителя — одна из самых простых операций, которую должен без труда уметь выполнить каждый водитель, это умение обязательно пригодится на практике.

Меня зовут Юрий, мне 30 лет, образование - инженер по энергетическому оборудованию. Водитель с 12-летним стажем, увлекаюсь автомобилями и всем, что с ними связано. Оцените статью: Поделитесь с друзьями!

pol-z.ru

Расположение предохранителей, плавких вставок и реле и их замена Ford Focus 3

Цепи питания электрооборудования автомобиля защищены плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля, в багажном отделении и в моторном отсеке. Расположение и комплектность электрических предохранителей, установленных в монтажных блоках, зависят от модификации автомобиля.
Большинство предохранителей установлено в монтажном блоке предохранителей, расположенном в салоне (рис. 10.1) под панелью приборов с правой стороны. Назначение предохранителей (их номера указаны на рисунке) приведено в табл. 10.1.

Дополнительно предохранители и реле установлены в монтажном блоке, расположенном в багажнике (багажном отделении). Назначение предохранителей (их номера указаны на рис. 10.2) приведено в табл. 10.1.
Кроме того, предохранители и реле расположены в монтажном блоке в моторном отсеке (рис. 10.3, крышка монтажного блока снята). В табл. 10.2 указано назначение установленных предохранителей и реле.

Дополнительно в моторном отсеке расположен блок плавких вставок.

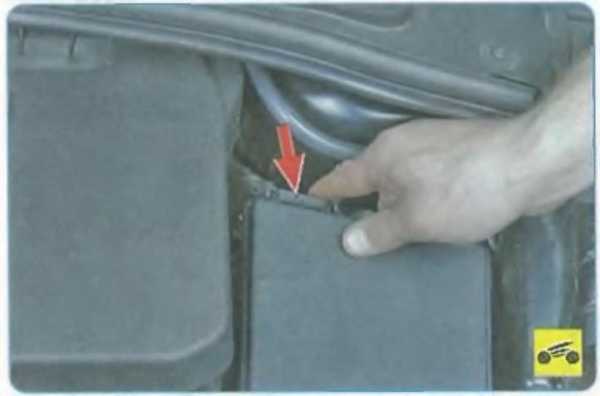

1. Для получения доступа к предохранителям монтажного блока, расположенного в моторном отсеке, нажмите на фиксатор...

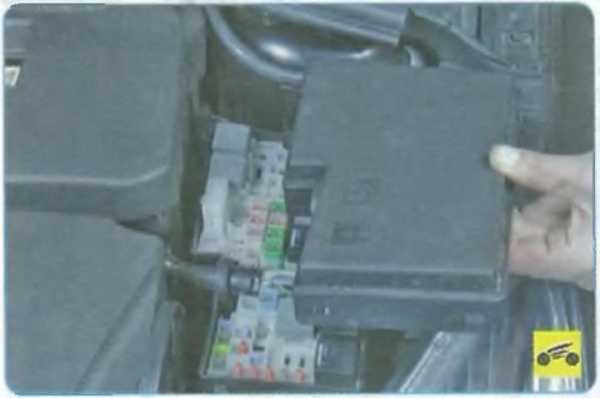

2. ...и снимите крышку блока.
ПРИМЕЧАНИЕ

На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в моторном отсеке, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет А для извлечения предохранителей из монтажных блоков, рядом с ним имеются гнезда Б для крепления запасных предохранителей.
3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.2 цепи, которые защищает данный предохранитель.

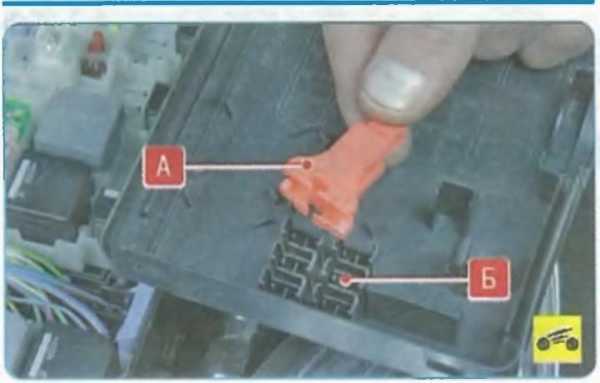

4. Извлеките заменяемый предохранитель с помощью пинцета.

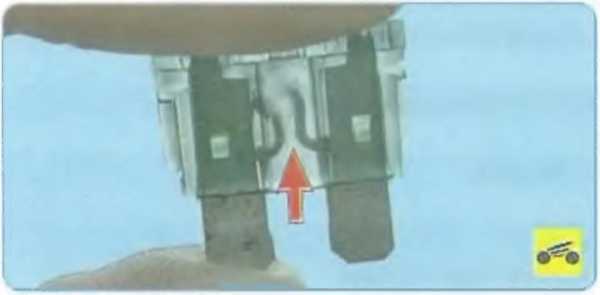

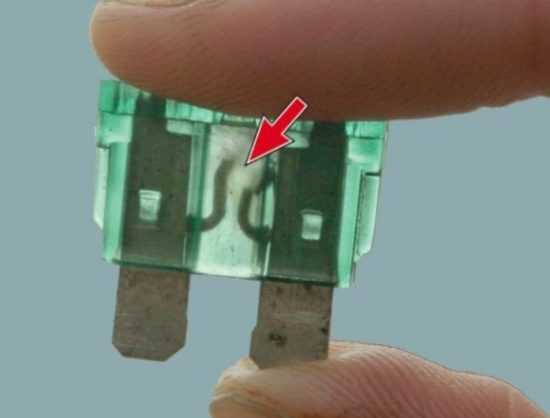

5. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и имеет разрыв). Для замены используйте запасной предохранитель того же номинала (и цвета).
ПРЕДУПРЕЖДЕНИЕ
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками - это может привести к повреждению электрических приборов и даже к пожару.

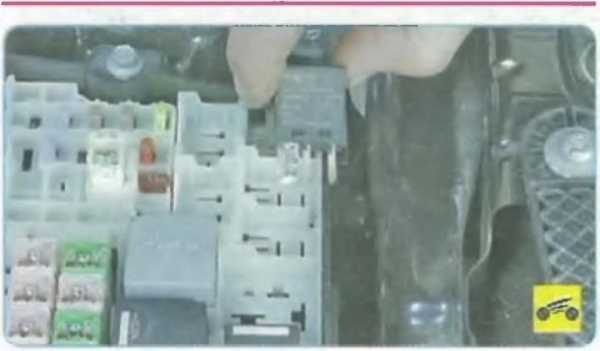

6. При необходимости извлеките реле...

7. ...и предохранитель типа «JCASE Cartridge Fuse», слегка покачивая их из стороны в сторону.

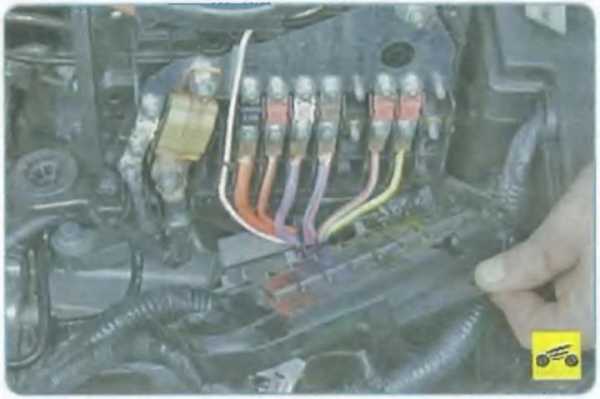

8. Для получения доступа к плавким вставкам, установленным в дополнительном монтажном блоке, расположенном в моторном отсеке, снимите корпус воздушного фильтра.

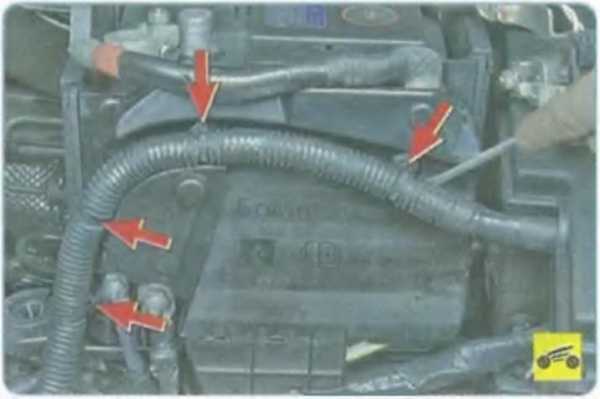

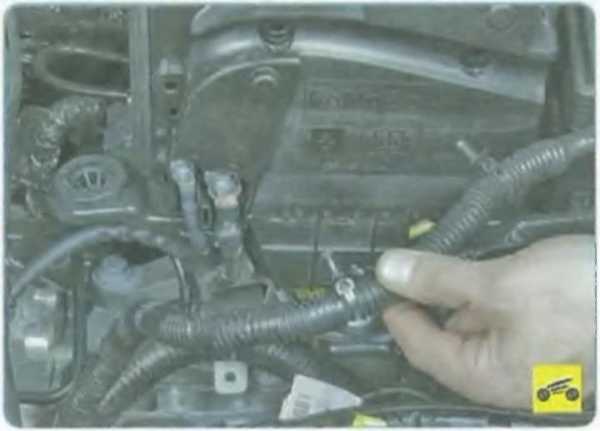

9. Подденьте отверткой и отсоедините четыре держателя жгута проводов от крышки монтажного блока.

10. Отведите жгут проводов в сторону.

11. Подденьте отверткой пять фиксаторов...

12. ...и откиньте крышку.

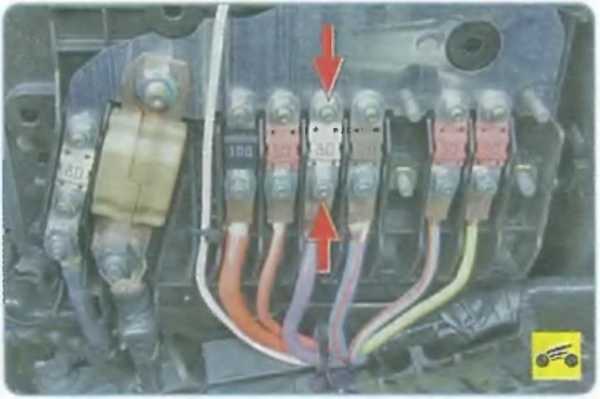

13. Для замены плавких вставок отверните две соответствующие гайки и снимите плавкую вставку.
14. Установите плавкую вставку и все детали в порядке, обратном снятию.

15. Для получения доступа к предохранителям и реле, установленным в монтажном блоке, расположенном в салоне,сожмите, потяните вниз и снимите два фиксатора крепления под панелью приборов справа.

16. Снимите защитный кожух.
17. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.

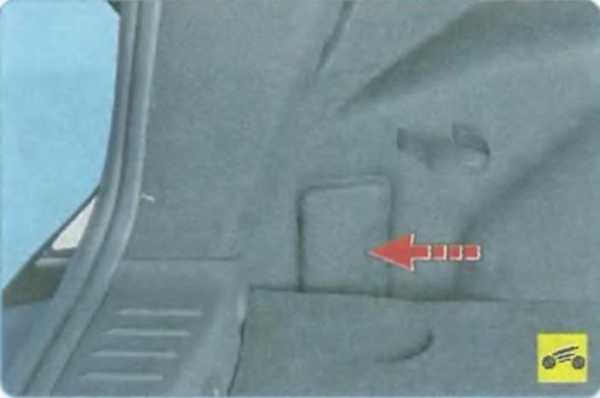

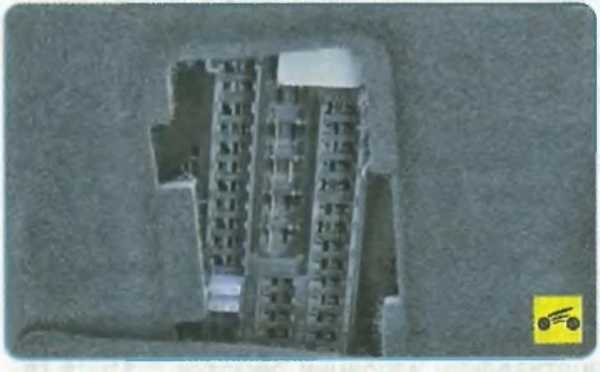

18. Для доступа к предохранителям и реле монтажного блока, расположенного в багажнике (багажном отделении),
сдвиньте крышку монтажного блока...

19. ...и снимите ее.
20. Для замены предохранителей используйте пинцет.
21. Установите детали в порядке, обратном снятию.

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОНТАЖНЫХ БЛОКАХ РАСПОЛОЖЕННЫХ В САЛОНЕ И БАГАЖНОМ ОТДЕЛЕНИИ, Таблица 10.1

Рис. 10. 3. Номера предохранителей и реле, уставновленных в монтажном блоке, расположенном в моторном отсеке.

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, РЕЛЕ И ПЛАВКИХ ВСТАВОК  В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ АВТОМОБИЛЯ, Таблица 10.2​

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим

carpedia.club

Предохранитель Бензонасоса Форд Фокус 3 Где Находится ~ AVTO-MELVIN.RU

Схема предохранителей Форд Фокус 3

Для этого следует знать — их размещение. 3) где находится реле бензонасоса и как выглядит предохранитель шевелил. предохранитель прикуривателя в форд форд фокус 2 предохранитель на форд. Предохранитель прикуривателя форд фокус 2. На Фокусе третьего поколения (2011, 2012, 2013, 2014 года выпуска), всего — три блока с предохранителями и реле.

Разглядим все схемы предохранителей по порядку.

1. Предохранитель прикуривателя в форд фокус 2. Где находится предохранитель подогрева лямбда. Предохранитель прикуривателя форд фокус 2: где. Замена бензонасоса форд фокус 2. Замена бензонасоса на форд фокус 2 своими. Блок предохранителей под капотом

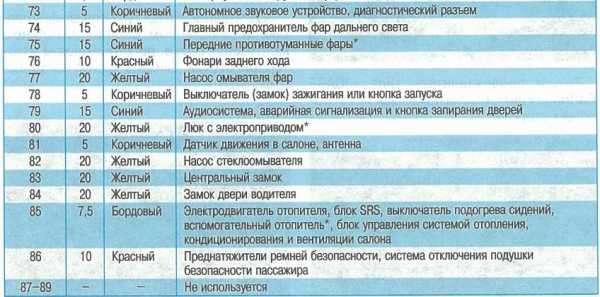

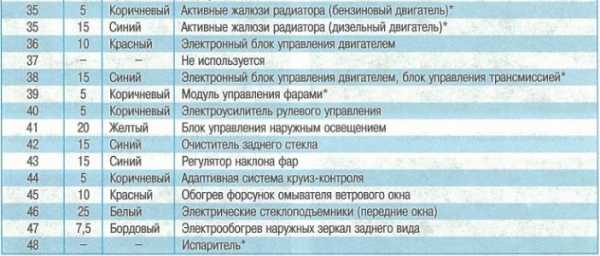

Предохр.

Сила тока (А)

Назначение

Насос Абс, насос системы динамической стабилизации (ESP)

Клапан системы динамической стабилизации (ESP)

Обогреватель заднего стекла

Модуль пуска и остановки

Системы управления движком

Обогрев ветрового стекла, правая сторона

Блок управления коробкой

Подогрев ветрового стекла, левая сторона

Cтеклоочистители ветрового стекла

Модуль Абс, модуль системы динамической стабилизации (ESP)

Система контроля аккумуляторной батареи

Катушки реле, модуль управления выключателем освещения

Задняя электронная розетка

Внешние зеркала заднего вида с электроприводом

Блок управления коробкой

Муфта компрессора системы кондиционирования

Адаптивная система круиз-контроля

Модуль управления силовым агрегатом (PCM)

Клапан рециркуляции выхлопных газов (EGR), клапаны контроля завихрения, датчик кислорода в выхлопных газах (HEGO) (управление движком)

Управляющие клапаны мотора

Активные жалюзи радиатора (двигатель внутреннего сгорания)

Активные жалюзи радиатора и обогреватель фильтра (дизельный движок)

Почему не заводится Форд фокус 3.

Подмена реле.

Ford Focus 3 не заводится не бензо насос блок упровления кузовом !

Ремонт помощь в сервис автоэлектрика!!!

Модуль управления силовым агрегатом (PCM)

Модуль управления силовым агрегатом (PCM), модуль управления коробкой

Модуль управления фонарями

Электроусилитель управляющего управления

Модуль управления кузовом

Очиститель заднего стекла

Регулятор наклона световых пучков фар

Адаптивная система круиз-контроля

Подогрев форсунок омывателя

Электронные стеклоподъемники (фронтальные окна)

Электрообогрев внешних зеркал заднего вида

2. тормозные колодки на форд фокус 3 – это крайне важный механизм. Предохранитель прикуривателя форд фокус 3. Здравствуйте причина в передней подвески машина форд фокус 3 2011 года при проезди лежачего полицейского резиновый скрип ? Их правильная работа обеспечивает безопасность на дороге. Блок предохранителей в салоне под бардачком

Предохр.

Сила тока (А)

Назначение

Питание топливного насоса

Питание пассивной противоугонной системы (PATS)

Плафоны освещения салона, блок переключателей двери водителя, перчаточный ящик, внешнее освещение, венти-ляционный лючок с электроприводом

Прикуриватель, задняя электронная розетка

Модуль датчика дождика, датчик влажности, зеркало с функцией автоматического затемнения

Адаптивная система круиз-контроля

Механизм открывания крышки багажного отделения

Замок двери водителя, двойная блокировка

Экран информационно-мультимедийной системы, GPS, BVC

Замок управляющий колонки

Модуль управления управляющим колесом

Автономное звуковое устройство (система охранной сигнализации), система бортовой диагностики

Дальний свет фар

Фронтальные противотуманки

Фонарь заднего хода

Выключатель зажигания либо кнопка пуска

Радио, аварийная сигнализация и кнопки запирания дверей

Вентиляционный лючок с электроприводом

Датчик перемещений в салоне, приемник радиочастоты

Заземление насоса стеклоомывателя

Заземление центрального замка

Замок двери водителя и заземление системы двойной блокировки

Отопитель системы управления микроклиматом, блок отключения надувной подушки безопасности пассажира, выключатель обогрева сидений, вспомогательный отопитель, модуль отопителя системы кондиционирования воздуха с ручным управлением

Удерживающая система подушек и ремней безопасности, система отключения надувной подушки безопасности пассажира

Источник

avto-melvin.ru

Все о блоке предохранителей в Ford Focus 3. Где находится предохранитель от прикуривателя на форд фокус 3


Расположение предохранителей, плавких вставок и реле и их замена Ford Focus 3

Цепи питания электрооборудования автомобиля защищены плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля, в багажном отделении и в моторном отсеке. Расположение и комплектность электрических предохранителей, установленных в монтажных блоках, зависят от модификации автомобиля. Большинство предохранителей установлено в монтажном блоке предохранителей, расположенном в салоне (рис. 10.1) под панелью приборов с правой стороны. Назначение предохранителей (их номера указаны на рисунке) приведено в табл. 10.1.

Дополнительно предохранители и реле установлены в монтажном блоке, расположенном в багажнике (багажном отделении). Назначение предохранителей (их номера указаны на рис. 10.2) приведено в табл. 10.1. Кроме того, предохранители и реле расположены в монтажном блоке в моторном отсеке (рис. 10.3, крышка монтажного блока снята). В табл. 10.2 указано назначение установленных предохранителей и реле.

Дополнительно в моторном отсеке расположен блок плавких вставок.

1. Для получения доступа к предохранителям монтажного блока, расположенного в моторном отсеке, нажмите на фиксатор...

2. ...и снимите крышку блока.ПРИМЕЧАНИЕ

На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в моторном отсеке, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет А для извлечения предохранителей из монтажных блоков, рядом с ним имеются гнезда Б для крепления запасных предохранителей. 3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.2 цепи, которые защищает данный предохранитель.

4. Извлеките заменяемый предохранитель с помощью пинцета.

5. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и имеет разрыв). Для замены используйте запасной предохранитель того же номинала (и цвета).ПРЕДУПРЕЖДЕНИЕ Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками - это может привести к повреждению электрических приборов и даже к пожару.

6. При необходимости извлеките реле...

7. ...и предохранитель типа «JCASE Cartridge Fuse», слегка покачивая их из стороны в сторону.

8. Для получения доступа к плавким вставкам, установленным в дополнительном монтажном блоке, расположенном в моторном отсеке, снимите корпус воздушного фильтра.

9. Подденьте отверткой и отсоедините четыре держателя жгута проводов от крышки монтажного блока.

10. Отведите жгут проводов в сторону.

11. Подденьте отверткой пять фиксаторов...

12. ...и откиньте крышку.

13. Для замены плавких вставок отверните две соответствующие гайки и снимите плавкую вставку. 14. Установите плавкую вставку и все детали в порядке, обратном снятию.

15. Для получения доступа к предохранителям и реле, установленным в монтажном блоке, расположенном в салоне,сожмите, потяните вниз и снимите два фиксатора крепления под панелью приборов справа.

16. Снимите защитный кожух. 17. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.

18. Для доступа к предохранителям и реле монтажного блока, расположенного в багажнике (багажном отделении), сдвиньте крышку монтажного блока...

19. ...и снимите ее. 20. Для замены предохранителей используйте пинцет. 21. Установите детали в порядке, обратном снятию.

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОНТАЖНЫХ БЛОКАХ РАСПОЛОЖЕННЫХ В САЛОНЕ И БАГАЖНОМ ОТДЕЛЕНИИ, Таблица 10.1

Рис. 10. 3. Номера предохранителей и реле, уставновленных в монтажном блоке, расположенном в моторном отсеке.

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, РЕЛЕ И ПЛАВКИХ ВСТАВОК  В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ АВТОМОБИЛЯ, Таблица 10.2​

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим

carpedia.club

схема расположения в салоне и под капотом, какой за что отвечает и видео их замены

Работа электрического оборудования в машине зависит от работоспособности предохранительных устройств. Их выход из строя приведет к проблемам в функционировании электроприборов. В этой статье расскажем, где располагается блок предохранителей Форд Фокус 3 и каково обозначение элементов.

Содержание

[ Раскрыть]

[ Скрыть]

Схема и расположение

В автомобилях Ford Focus 3 в кузове универсал, седан или хэтчбек используется три монтажных блока. Каждое из этих устройств характеризуется своей электросхемой. Все плавкие элементы, расположенные внутри, отвечают за функционирование фар ближнего света, аудиосистемы, бензонасоса, прикуривателя и прочего электрического оборудования.

Схема расположения БП в Форд Фокус 3

Блок предохранителей под капотом

Устройство располагается в моторном отсеке машины. Для получения доступа к месту размещения монтажного блока следует открыть капот автомобиля. Вы можете увидеть устройство справа, прямо перед водительским креслом. Блок закрывается защитной пластмассовой накладкой черного цвета. Открыв крышку, на внутренней ее стороне можно ознакомиться с предназначением и расположением компонентов.

Фотогалерея «Схема и таблицы назначения предохранителей»

Фото схемы и таблиц, указывающих на предназначение предохранительных компонентов.

Схема установки предохранителей и реле устройства, расположенного в подкапотном отсеке Таблица предназначения элементов в подкапотном БП Таблица предназначения элементов в подкапотном БП
БП в салоне

Схема салонного БП

Если в Форд Фокус 3 не работает электрооборудование, автовладельцу полезно будет узнать, где находится еще один БП, чтобы сменить вышедшие из строя детали. В салоне автомобиля под бардачком в центральной консоли, справа. Здесь установлены предохранители на магнитолу, на ближний свет, освещение, прикуривателя и другое оборудование. Разберем назначение деталей в салонном БП.

#Назначение
56Насос топливной системы. При перегорании детали завести мотор не получится
57Резервное гнездо. Многие автовладельцы используют этот разъем для установки дополнительного предохранителя на ближний свет
58Резервное гнездо
59Обеспечивает функционирование пассивной противоугонной системы. Поломка приведет к тому, что злоумышленникам будет проще взломать автомобиль
60Свет в салоне машины. Речь идет обо всех плафонах, установленных внутри. Этот же предохранитель замыкает цепи блока переключателей, расположенного в водительской двери, освещение в вещевом ящике, внешний свет. Если машина оборудована вентиляционным люком, то предохранитель обеспечивает работоспособность электрической цепи привода этого устройства
61В задней части авто имеется электрическая розетка, эта деталь отвечает за ее функциональность, а также за работу прикуривателя.
62Адаптер дождевого датчика, контроллер влажности на улице и зеркало с опцией автоматического затмения
63Предохранитель используется для защиты электроцепи системы круиз-контроля
64Резервное гнездо, применяется при установке дополнительного оборудования
65Деталь под этим номером используется для защиты проводки устройства открытия крышки багажного отсека
66Обеспечивает функциональность замка в водительской двери, а также устройства для двойной блокировки
67Многофункциональный экран автомобильной магнитолы. За этим же предохранителем закреплена защита систем BVC и GPS. При ее поломке эти устройства работать не будут
68Устройство блокировки рулевой колонки
69Контрольный щиток автомобиля. Если предохранитель перегорит или произойдет повреждение его гнезда, подсветка в приборке работать не сможет
70За этим предохранителем закреплена защита электроцепей центрального замка в машине
71Кондиционер
72За этой деталью закреплена защита электроцепей устройства управления рулем
73Этот элемент предназначен для защиты двух систем. Это охранная сигнализация, а также устройство бортовой диагностики. Нельзя допускать эксплуатации авто с неработоспособным предохранителем под номером 73, есть вероятность вскрытия и угона автомобиля
74За этим предохранителем закреплена защита дальних осветительных фонарей
75Передние противотуманные фонари
76Фары заднего хода, включаются при активации соответствующей передачи
77Насосное устройство омывательной системы лобового стекла. При поломке механизм не сможет подавать воду для нормальной работы дворников
78Система отключения зажигания либо кнопка запуска двигателя. При перегорании детали возникнут проблемы с пуском силового агрегата
79Предназначение предохранителя заключается в защите электроцепи световой сигнализации, а также кнопки закрытия дверей и радио
80Еще один предохранитель, обеспечивающий работу электрического привода вентиляционного люка
81Контроллер фиксации перемещений в салоне. Этот же элемент используется для защиты электрической цепи приемника радиочастот
82Предохранитель, отвечающий за массу, то есть заземление насосного устройства омывательной системы лобового стекла
83Устройство, обеспечивающее работоспособность электрической цепи массы центрального замка
84Также предохранитель, за которым закреплена защита электроцепи заземления в системе блокировки дверей, а также замка водительской двери
85За этим предохранительным устройством закреплена защита нескольких систем. Речь идет о переключателе подогрева сидений, системе управления микроклиматом, устройстве блокировки отключения пассажирских подушек безопасности, системе вспомогательного отопления, а также устройстве отопителя кондиционера, если он оснащен ручным управлением
86Функционирование удерживающего устройства ремешков безопасности, а также подушек и системы их отключения для пассажирского кресла
87Резервное гнездо
88Резервное гнездо
89Резервное гнездо
Блок предохранителей в багажнике

В соответствии с техническим руководством, третий монтажный блок предохранителей в Форд Фокус устанавливается в багажнике. Если вы откроете багажный отсек, то сможете найти БП слева, он скрыт защитной пластмассовой крышкой. Большинство деталей, установленных в этом блоке, резервные, они применяются для установки дополнительных устройств и оборудования.

Фотогалерея «Схема и таблицы назначения предохранителей»

Фото схемы устройства, а также таблиц назначения элементов.

Схема расположения деталей в БП, который находится в багажнике Таблица назначения элементов в подкапотном БП Таблица назначения элементов в подкапотном БП

Замена предохранителей

Если в работе электрооборудования имеются проблемы, то в первую очередь надо проверить работоспособность плавких элементов в блоке и, если есть необходимость, заменить их.

Как правильно поменять предохранители:

  1. Независимо от того, в каком конкретно блоке меняются детали, откройте капот автомобиля. Чтобы не допустить короткого замыкания в процессе, гаечным ключом ослабьте зажимы и отсоедините клеммы от аккумулятора авто.
  2. Откройте блок предохранителей, в котором надо произвести замену деталей. Руководствуясь вышеописанными данными о назначении и схемах, определите вышедший из строя предохранитель. Если у вас есть сомнения по поводу его работоспособности, поставьте вместо потенциально неработающего устройства рабочее, можно временно извлечь из другого гнезда.
  3. Теперь надо открыть крышку блока, где расположена деталь, которую вы будете менять. Используя пинцет, который находится внутри корпуса, извлеките перегоревший предохранитель и выполните его замену на новый. Оцените состояние гнезда, в которое устанавливается деталь. Если в разъеме есть следы окислений, зачистите его зубной щеткой.
  4. Подключите клеммы АКБ на место. Протестируйте работу оборудования.

Канал Азбука Форд предлагает наглядно ознакомиться с процедурой смены предохранительных элементов в своем ролике.

Замена БП в салоне

Выход из строя самого блока — проблема, которая встречается нечасто. Но если происходит поломка устройства, то скорей всего, речь идет о БП, расположенном в салоне машины. На практике салонный блок — одно из слабых мест Форд Фокус 3.

Как произвести его замену, читайте далее:

  1. Откройте капот машины и ослабьте гайки на клеммах АКБ, после чего отключите их.
  2. Все дальнейшие работы будут выполняться в салоне машины. Вам надо залезть под вещевой ящик и найти сам предохранительный блок.
  3. На корпусе вы увидите два крепления. Вам надо их сжать, а затем потянуть вниз. Эти фиксаторы используются для крепления устройства под центральной консолью. Пластиковую крышку можно удалить.
  4. Вы получаете доступ к предохранителям. По очереди извлеките каждый из них. Предварительно рекомендуем сделать фото, чтобы после замены быстро установить все детали обратно и не перепутать их номинал.
  5. Когда все предохранители извлечены, сожмите крепления и сдвиньте скобку. Так вы сможете увидеть жгут с кабелями, подсоединенными к монтажному блоку. Разъем следует отсоединить от устройства. Аналогичным образом отключаются все другие жгуты.
  6. На следующем этапе надо отсоединить еще два крепления, фиксирующие монтажный блок к кузову машины. После этого можно демонтировать БП из места монтажа. Новый девайс ставится на место старого, действия по сборке выполняются в обратном порядке. После установки не забудьте подсоединить на место отключенные разъемы с проводами и зафиксировать все крепления.
  7. Подключив устройство, проверьте качество его работы. Рекомендуем по очереди включить все электрические приборы, чтобы убедиться в их работоспособности. Если вы правильно заменили блок, то можно ставить на место пластиковую накладку.
 Загрузка ...

Видео «Как правильно отключить БП в третьем Фокусе?»

Пользователь Роман Романов снял ролик, в котором рассказал, как самостоятельно отключить все фишки от предохранительного блока в Форд Фокус 3.

antonsite.xyz

Замена предохранителей Ford Focus

Поменять предохранитель на ФФ3 весьма просто. Возни — немного, инструментов — минимум, справится своими руками — легко. Да и сами предохранители стоят недорого.

Предохранители Форд Фокус 3 находятся в двух блоках — под капотом справа, и в салоне под бардачком. Расположение предов, который за что отвечает, укажет схема предохранителей Форд Фокус 3.

Замена предохранителя в подкапотном блоке делается следующим образом. Сначала нужно открыть блок, нажав на защелку. Там должны находится щипцы для замены предохранителей, но если их нет, можно обойтись плоскогубцами. Щипцами нужно взять нужный предохранитель и просто вытащить.

Далее стоит осмотреть подозрительный предохранитель на свет, особое внимание обратить на полоскувнутри. Если она повреждена — значит он перегорел. Если целая — значит, скорее всего, он рабочий. Но раз уже на него пало подозрение, его все равно можно заменить новым. Благо, преды дешевые. Главное,чтобы новый был таким же по номиналу.

Прежде чем менять предохранитель следует установить и устранить причину перегорания.

Предохранители в салоне меняются также, разве что, чтобы к ним добраться, нужно снять покрытие на полу. Узнать больше о том, как делается замена предохранителей на Форд Фокус 3 2012 года, покажет эта инструкция с фото.

Источник: https://atlib.ru/report/930-zamena-predohranitelej-ford-fokus-3#image-a14095

carpedia.club

www.allanda-auto.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
