Обозначение ELM327 хорошо знакомо многим автовладельцам. Это сканер или адаптер, который подключается к бортовому компьютеру машины через разъём OBD-II. Полезный прибор используется для диагностики неисправностей, считывания показателей работы и обнуления ошибок ЭБУ (электронного блока управления).
Сканер ELM327 / aliexpress.comСканер получил своё название по имени микроконтроллера, который является своеобразным связующим звеном между диагностической шиной автомобиля и компьютером или смартфоном. Этот разработанный канадской компанией чип попал в руки китайских производителей электроники, которые не упустили шанс его скопировать.
Функциональность ELM327 довольно обширна. Но во многом зависит от поддержки тех или иных возможностей конкретной версией адаптера, ЭБУ самой машины, а также ПО, которое используется для диагностики.
Помимо чтения, расшифровки и очистки диагностических кодов ошибок, сканер умеет отображать в реальном времени обороты двигателя и скорость авто, температуру всех жидкостей, текущий расход топлива и воздуха, положение дроссельной заслонки, давление в топливной системе и многое другое.
В некоторых авто с помощью адаптера ELM327 можно разблокировать и перенастроить автоматическое запирание замков и складывание зеркал, отзывчивость педали газа, данные приборной панели.
Из-за множества клонов разного качества есть риск нарваться на устройство с урезанной функциональностью, которое будет работать неправильно или не запустится вообще. При покупке нужно учитывать три важных момента.
Существует несколько версий ELM327 с разными интерфейсами подключения. Самыми распространёнными являются адаптеры с Bluetooth, Wi-Fi и USB. Отличаются они не только возможностью соединения, но и совместимостью со смартфонами и компьютерами. В остальном функции идентичны.
ПО адаптеров постоянно обновляется. На оригинальных ELM327 актуальная версия уже 2.2. Китайские клоны продаются с прошивками 1.5 и 2.1. Как ни странно, более свежий вариант хуже.
Попавший к китайцам чип был с микропрограммой версии 1.5. Все клоны с такой прошивкой имеют ПО оригинального ELM327. Позже появились копии сканеров версии 2.1. Последняя является лишь изменённой прошивкой 1.5, причём не в лучшую сторону — для удешевления производства китайцы убрали многие протоколы связи. Кроме того, есть обычные адаптеры с версией 1.5, которые продаются под видом 2.1.
По факту сейчас в продаже доступны три варианта клонов ELM327:
Очевидно, что стоит покупать адаптер именно с оригинальной прошивкой версии 1.5. Например, вот один из проверенных продавцов, у которого можно купить недорогую Bluetooth-версию ELM327.
У некоторых машин, особенно до 2000 года и отечественных, диагностический разъём имеет колодки других стандартов. Подключить к ним сканер напрямую не выйдет. Для таких случаев используют специальные переходники: с одной стороны у них совместимый разъём для конкретной модели авто, а с другой — стандартный OBD-II.
Слева переходник VAG 2×2 — OBD-II (Volkswagen, Audi до 1997 г.), справа — GM12 — OBD-II (Daewoo, ВАЗ) / aliexpress.comПроприетарные колодки могут иметь различную форму и количество контактов. Поэтому перед покупкой сканера уточните, какой стандарт разъёма используется на вашем авто, и при необходимости докупите соответствующий переходник.
После покупки адаптера ELM327 проверьте, что он действительно версии 1.5. При заказе с AliExpress уточните, установлен ли в нём чип PIC18F25K80 и подчеркните, что будете диагностировать сканер специальным ПО и откроете спор в случае проблем.
Визуально определить качественный адаптер не так уж просто. Непрозрачный или тёмный пластиковый корпус делает невозможным осмотр компонентов. Их миниатюрность и трудночитаемая маркировка ещё больше усложняют дело.
Чип PIC18F25K80 на плате сканера / aliexpress.comЕсли аккуратно вскрыть корпус, можно взглянуть на платы ELM327. Внимательно осмотрите все детали и поищите процессор с кодом PIC18F25K80. Для прошивки 1.5 нужен именно такой чип, поэтому его наличие будет определённой гарантией качества.
YouTube-канал Eugene Barsuk

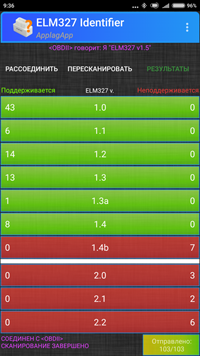

Специальное приложение тестирует совместимость с протоколами диагностических шин и показывает реальную версию сканера. Для проверки сделайте следующее.
Цена: Бесплатно
Цена: Бесплатно
Точная процедура настройки обычно описана в инструкции.
Для соединения с ЭБУ машины используются различные программы. Существуют как бесплатные, так и платные версии для Android, iOS и Windows. В комплекте с самим сканером нужное ПО часто уже идёт в комплекте. Установите его или одно из популярных приложений.
Цена: Бесплатно
Цена: Бесплатно
Цена: Бесплатно
Цена: Бесплатно
OpenDiag (Windows) →
YouTube-канал «Дабл тест драйв»

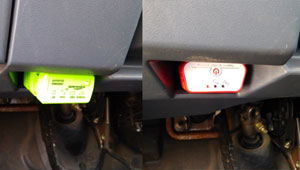

Разъём для подключения адаптера ELM327 в автомобилях расположен по-разному. Обычно где-то под рулём или в бардачке, но в некоторых старых моделях может быть и под капотом. Уточните, как в вашей машине, и подключите сканер.
YouTube-канал «Дабл тест драйв»
Далее необходимо включить зажигание и установить соединение сканера со смартфоном или ноутбуком. Если на адаптере есть кнопка запуска, не забудьте нажать и её.
Активируйте Bluetooth или Wi-Fi в настройках гаджета и дождитесь, когда будут найдены находящиеся рядом устройства. Выберите адаптер ELM327: обычно он называется OBDII. Подключитесь к нему. Для сопряжения используйте код 0000 или 1234.
YouTube-канал «Дабл тест драйв»
Запустите установленное приложение для диагностики. Как правило, тип адаптера определяется автоматически. Если этого не произошло, откройте настройки приложения, укажите тип подключения (Bluetooth, Wi-Fi или USB) и выберите доступный сканер из списка.
Если всё выполнено правильно, после настройки на экране отобразится информация об авто, а датчики и индикаторы заработают. В зависимости от приложения может понадобиться создать профиль авто. Для этого выберите свою модель из списка и укажите технические характеристики.
YouTube-канал «Дабл тест драйв»
Теперь можно просматривать показатели работы двигателя и различных систем, считывать ошибки ЭБУ и выполнять их сброс. Для каждой функции в приложениях есть соответствующие кнопки. Например, в самой популярной утилите Torque это «Приборная панель», «Считывание ошибок», «Графики» и другие.
Из истории адаптеров
Она представляет собой интегральную схему на основе 8-битного контроллера Microchip PIC18F2480 с оригинальной прошивкой компании ELM. К слову, «327» — обозначение наиболее универсальной версии в семействе схем «32x», поддерживающей максимальное количество протоколов — SAE J1850-PWM/VPW, ISO 9141-2 (K-Line), ISO 14230-4 (KWP), ISO 15765-4 (CAN), SAE J2411, SAE J1939. Стоимость только оригинального канадского чипа на сегодняшний день составляет $15-20, стоимость «чистого» контроллера — от $2.
Рынок мгновенно оценил перспективность данного решения, и уже к 2007-му появились первые, в той или иной степени работоспособные, клоны ELM327 от китайских производителей. В 2010-м скопированная ими прошивка актуальной на тот момент оригинальной версии v1.4b получила обозначение v1.5 (у Elmelectronics такой версии не существовало). Именно удачные полнофункциональные клоны этого поколения сделали «ELM327» синонимом массового диагностического адаптера, доступного по цене и надежного в работе. В том же году Microchip предложил новую, чуть более совершенную и притом дешевую альтернативу исходному чипу — контроллер PIC18F25K80, который по сей день остается основой для «правильных» адаптеров v1.5 (оригинальные канадские схемы по-прежнему используют -2480).
К сожалению, ближе к середине 2010-х некоторые китайские производители решили заняться созданием адаптеров «по мотивам» ЕЛМ 327 на другой элементной базе. Причем используя как сомнительные решения (например, на Beken BK3231Q или бескорпусных STM), так и даже более совершенные по сравнению с оригиналом (на STM8/32). Новые контроллеры требовали модификации прошивок, так что уже непосредственно в Китае была создана «оптимизированная» универсальная версия v2.1 (не имеющая отношения к одноименному канадскому продукту).
Главным недостатком большинства таких адаптеров стали урезанный функционал и потеря универсальности, что вызывает проблемы при диагностике через elm327, а также наблюдается одна из последних тенденций, что елм 327 не подключается. Как правило, в таких адаптерах на физическом уровне отсутствует поддержка протокола J1850, как минимум ухудшена работа по протоколам ISO 14230 и ISO 9141, не говоря уж об оригинальных протоколах автопроизводителей. Из-за неадекватной обработки стандартных команд возникают ошибки при связи с модулями, так что гарантируется только соединение с блоком управления двигателем. Может отсутствовать обработка команд для индивидуального программирования параметров адаптера. Многие такие адаптеры не подходят для работы с автомобилями выпуска начала 2000-х и не могут взаимодействовать со специализированными диагностическими программами. В то же время, на современных автомобилях при соединении по CAN и диагностике по стандартным OBD2 протоколам, они показывают себя вполне адекватно, но даже при этом китайские поставщики настоятельно рекомендуют использовать с ними только наиболее популярные универсальные программы.
В некоторых случаях возможностей как полноценной версии v 2.1, так и различных промежуточных решений, достаточно для просмотра основных параметров и сброса ошибок. Существуют и немногочисленные «правильные» v2.1, которые поддерживают связь по CAN и K-line, работу со сторонними программами и прочие нужные опции… Однако заведомо полноценной, полнофункциональной и универсальной остается версия v 1.5. Необходимым (но не всегда достаточным) условием ее наличия является исполнение адаптера на базе оригинального контроллера Microchip PIC18F25K80.

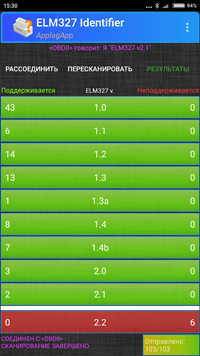

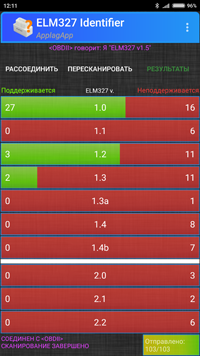

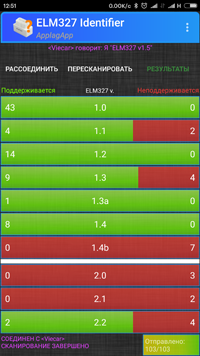

При связи с компьютером адаптер сообщает свою версию прошивки, но из-за массовых нареканий пользователей, производители стали маскировать «неудачные» версии, подменяя отклик при опросе. Кроме того, появилась масса адаптеров с некими самодельными прошивками, которые не соответствуют полностью ни одной из основных версий и не поддерживают некоторые стандартные AT-команды даже ранних ELM327. Быстро и наглядно проверить конкретный адаптер можно, например, с помощью популярнейшего приложения ELM Identifier. Программа MotorData OBD при подключении к адаптеру также определяет его реальную версию по прохождению или непрохождению характерных команд.
Что происходит?
Отдельно нужно остановиться на шумах. Сами по себе помехи при обмене не страшны, если они идут в начале или в конце и не нарушают целостность сообщения. Диагностические приложения могут и должны их отсекать. Другой эффект имеют помехи внутри сообщений, которые также являются непременным атрибутом дешёвой китайской копии адаптера. Вот здесь уже достоверность выводимых данных ставится под вопрос. Формула проста – чем дешевле адаптер, тем сильнее он фонит. К слову сказать, такой же эффект имеют ошибки кадра UART-приёмника, которые характерны для протоколов группы K-Line (ISO 9141 и ISO 14230). Следующие байты наплывают на предыдущие, съедая середину сообщения. Как будет обработана такая ошибка, зависит от приложения. Но если следующий байт целиком наехал на предыдущий, то восстановить целостность даже частично уже не получится. Сообщение целиком переходит в разряд недостоверных. Многие, наверное, замечали, что адаптер начинает сбоить с нагревом, после 10-15 минут работы. Либо «чихает», либо не возвращает данные, либо вообще прекращает обмен. Всё это происходит из-за ошибок в прошивках. Аппаратные модули микроконтроллеров прекращают работать, пока не будет сброшен флаг ошибки в их командном регистре.
Вообще, за последнее время количество ошибок выросло и тенденция к этому сохраняется. Характер ошибок стал откровенно бессовестным. Осциллограммы показывают, что и тайминги выставляются не по протоколу, благодаря чему процесс пробуждения блоков управления тоже превратился в лотерею. К одному автомобилю есть подключение, к другому нет. Протоколы одинаковые, адаптер один и тот же. Бывает так, что подключение к другому автомобилю с другим протоколом может «подвесить» адаптер, как говорится, до лучших времён. Дали другу подключиться — и назад получили неисправную коробочку. Здесь дело вот в чём. Настройки последнего выбранного протокола сохраняются в энергонезависимой памяти. Смена протокола проходит по следующему алгоритму: если индекс нового протокола выше предыдущего, то настройки в памяти меняются и новый протокол включается правильно, если же индекс предыдущего выше или равен индексу нового, то происходит какая-то накладка. Протокол переключается, но не работает. Команда ATZ при этом не сбрасывает устройство к «заводским» настройкам. Её запрограммировали на правильный ответ, но забыли запрограммировать на сброс. Возникает вопрос – какова вероятность того, что все команды, выдерживающие проверку в приложении ELM Identifier, выполняют возложенные на них функции?»
Наши преимущества
Казалось бы, на местном рынке сегодня достаточно предложений диагностических адаптеров самой разной цены и качества, не говоря уже о возможности заказа в китайских интернет-магазинах. Так в чем же преимущества наших предложений?
• Гарантия. За последние годы заказ адаптеров из Китая превратился в настоящую лотерею, даже крупнейшие проверенные площадки вместо заявленных в описании v1.5 на PIC18F присылают поделки с другими чипами и сомнительными прошивками.
Мы изначально оговариваем с партнерами характеристики товара, а затем лично проверяем все вновь поступающие партии (как минимум, через приложение ELM Identifier), после чего можем гарантировать полное соответствие предлагаемых адаптеров елм327 прошивкой именно v1.5. Кроме того, мы выборочно вскрываем некоторые адаптеры для проверки их электронной начинки (наличия правильного чипа).
• Сроки. По нашему опыту, доставка адаптера из Китая регистрируемым почтовым отправлением сейчас занимает почти месяц, значительная часть которого приходится на первичную обработку, экспорт-импорт и таможенные процедуры. С определенной вероятностью к ним можно добавить еще неделю на спор с продавцом, и второй месяц ожидания другого адаптера elm 327 более правильной версии, с попутным освоением множества новых устойчивых понятий вроде «фейковый трек», «60 дней экспорт — норма», «хоргос», «ростовская сортировка» и т.п.
Наши адаптеры можно получить со склада в столичном регионе в течение суток. При отправке по стране сроки зависят только от работы Почты России, однако можно рассчитывать на получение посылки в течение одной-двух недель.
• Качество. Плотно интересующиеся темой диагностических адаптеров даже по фотографиям могли заметить, что мы отдали предпочтение брендовой продукции более высокого уровня по сравнению с распространенными и бюджетными noname-вариантами — чтобы добиться стабильного качества. Кроме того, Легион-Автодата является разработчиком программного обеспечения для диагностики автомобилей именно с помощью ELM327 адаптеров, поэтому мы как никто заинтересованы в том, чтобы предлагаемые приборы обладали полным функционалом и поддерживали работу с различными программами и диагностическими приложениями.
• Поддержка. Легион-Автодата работает в сфере обслуживания и ремонта автомобилей более двух десятилетий, более десяти лет занимается программным обеспечением для диагностики, по меньшей мере, пять лет работает с ЕЛМ327 адаптерами. Нам известны основные тенденции рынка, возможные проблемы, ожидания и пожелания пользователей. Мы не просто продаем товар нашим клиентам, но и можем дать профессиональные ответы на вопросы по его применению.

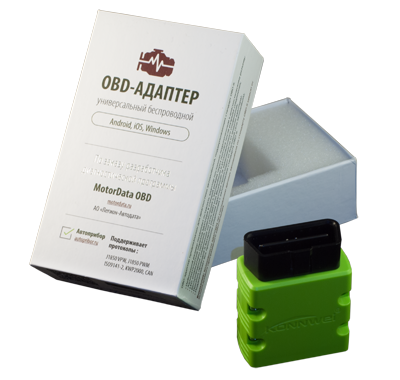

Продукция
Поскольку клиентам были интересны также и Wi-Fi адаптеры компактного размера, мы добавили еще две позиции. Однако обращаем внимание, что эти приборы построены на базе другого чипа — STMicroelectronics STM32F042K6T6 ARM-архитектуры, имеют собственную прошивку и логику обработки команд, поэтому в приложении ELM Identifier определяются по-своему. Мы проверили работоспособность этих адаптеров при соединении по протоколу ISO 15765 (CAN) и диагностике по стандартным протоколам OBD.
В завершение — несколько замечаний на тему, какой адаптер elm327 лучше выбрать в конкретном случае.
Bluetooth или Wi-Fi?
Больше или меньше?
Надеемся, что информация данной статьи поможет автовладельцу выбрать лучший elm327 и поставить точку в вопросе, какой elm327 приобрести. Как подключить elm327, можно узнать, скачав с нашего сайта инструкцию на русском языке
Купить ELM327 bluetooth, ELM327 bluetooth mini, ELM327 Wi-Fi вы можете в нашем интернет магазине с доставкой Почтой России или курьером по Москве. тел. +7 (495) 107-90-37, 8 (800) 707-90-37 (бесплатный звонок), e-mail [email protected]
Инструкция по настройке диагностического адаптера ELM 327 USB скачать
Инструкция по настройке диагностического адаптера ELM 327 WiFi с программой DashCommand скачать
Если Вы приобрели диагностический адаптер на базе чипа ELM 327 и у Вас возникли сложности с его настройкой, то на данной странице, Вы найдете инструкцию на русском языке для ELM327. На нашем сайте присутствуют инструкции для elm327 различных модификаций (USB, Bluetooth, Wi-Fi)
Видео инструкция по подключению elm327 Bluetooth
Сравнение версий адаптеров elm327 Bluetooth v1.5 и версии 2.1. В чем их отличия и почему возможно не подключение к автомобилю.
Наши адаптеры elm327 Bluetooth
Итак, приступим, если у Вас имеется диагностический адаптер ELM327 Bluetooth то для его работы с программой Torque Вам необходимо:
1. Подключить диагностический адаптер ELM 327 Bluetooth к диагностическому разъему OBD II Вашего авто после чего необходимо включить зажигание.
2. Затем включите модуль Bluetooth на Вашем устройстве (смартфон или планшетный ПК на платформе Android).
3. В настройках Вашего мобильного устройства Вам необходимо зайти в раздел беспроводных сетей Bluetooth и нажать поиск нового оборудования для сопряжения. В окне поиска появится новое устройство (как правило идентификатор «CHX», «OBDII», «CBT», «Vgate» и т.п.) После этого Вы можете нажать на пункт сопряжения с устройством (потребуется ввести пароль из инструкции к адаптеру, как правило это 1234,0000,1111,9999,6789).
4. После этого откройте программу Torque.
5. Перейдите в меню программы пункт «настройки».
6. Откройте раздел «OBD2 настройки адаптера / Выберите устройство Bluetooth» и выберите Ваш адаптер ELM 327 Bluetooth (имеет идентификатор «CHX», «OBDII», «CBT», «Vgate» и т.п.) из списка.
7. После этого нажмите на иконку с надписью «Adapter Status» и проверьте подключение (должны появится зеленые галочки у первых 3-х пунктов в списке).
8. Так же выбрать протокол вручную можно в пункте «Профили автомобиля» (находится в том же меню, где и «настройки»).
9. После этого Вы можете начинать диагностировать Ваш автомобиль!
Диагностический адаптер elm327 Bluetooth Micro стоит приобрести в первую очередь тем, у кого в автомобиле неудобное расположение диагностической колодки, в следствии чего комфортное использование адаптера во время движения автомобиля невозможно. Благодаря своим нано размерам данный адаптер легко располагается в самом неудобном месте, и Вы можете забыть про необходимость извлечения адаптера из разъема. Несмотря на небольшие размеры, данный адаптер по функциональности ничем не уступает своему полноразмерному брату. Таким образом использование адаптера elm327 Bluetooth Micro в качестве бортового компьютера является самым оптимальным решением.
Обращаем ваше внимание, что данный адаптер не работает с iOS. Для работы с iOS вам потребуются wi-fi модели, которые вы можете приобрести здесь!
Наш фирменный диск со всем необходимым софтом будет добавлен к Вашему прибору. Просто сравните стандартный диск с которым поставляют свое оборудование большинство магазинов и наш фирменный диск.
Адаптер ELM 327 bluetooth отлично справляется с диагностикой автомобилей, а так же позволяет стирать коды ошибок из памяти ЭБУ (гасить лампочку «CheckEngine» на приборной панели автомобиля). Количество считываемой информации, а так же возможность диагностики подушек безопасности и автоматической коробки передач напрямую зависит от используемого Вами софта.
Рабочие протоколы:
— ISO15765-4 (CAN-шина): Audi, Opel, VW, Ford, Jaguar, Renault, Peugeot, Chrysler, Porsche, Volvo, Saab, Mazda, Mitsubishi
— ISO9141-2: Honda, Infinity, Lexus, Nissan, Toyota, Audi, BMW, Mercedes, Porsche
В комплект по мимо самого OBD2-адаптера ELM327 Bluetooth входит диск с программами.
Технические спецификации:
Питание: от встроенного OBDII-разъема автомобиля.
Радиус работы: до 10 метров в помещении.
Скорость обмена данными: 38400 или 9600 кбит/с.
Индикаторы на корпусе: OBD Tx/Rx, RS232 Tx/Rx, питание.
Рабочее напряжение: 12В, встроенная защита от перегрузок питания и короткого замыкания.
Потребляемый ток: 45 мА.
С инструкцией по работе с elm327, Вы можете ознакомится в данном разделе инструкция elm 327
Большая просьба задавать вопросы по работе с прибором через эл. почту или заказ обратного звонка. Вопросы размещенные в разделе «отзывы» в виду отсуствия контактных данных лиц их задававших рассматриваться не будут. В отзывах пишутся только отзывы пользователей приобретавших данный продукт. Спасибо за понимание!
Параметры продукта
1. Способ связи: Bluetooth, два режима (2.0 / 4.0)
2 Программная платформа: Поддержка Android / IOS / Windows
3. Рабочее напряжение: 9 В ~ 16 В
4. Рабочий ток: 45 мА
5. Рабочая температура: -40 ℃ ~ 85 ℃
6. Рабочая влажность: <60%
7. Размеры: 45 мм * 40 мм * 18 мм
8. Поддерживаемое транспортное средство: транспортное средство с протоколом OBDII
Поддерживает протоколы OBD-II:
SAE J1850 PWM (41.6 кбод)
SAE J1850 VPW (10,4 кбод)
ISO 9141-2 (5 бод, 10,4 кбод)
ISO14230-4 KWP (5 бод, 10,4 кбод)
ISO14230-4 KWP (быстрая инициализация, 10,4 кбод)
ISO15765-4 CAN (11-битный идентификатор, 500 кбод)
ISO15765-4 CAN (29-битный идентификатор, 500 кбод)
ISO15765-4 CAN (11-битный идентификатор, 250 кбод)
ISO15765-4 CAN (29-битный идентификатор, 250 кбод)
Описание программного обеспечения:
Viecar 4.0 с использованием собственного программного обеспечения Viecar, более удобный интерфейс, разработанный для обеспечения непрерывного обновления программного обеспечения, и очень мощный.Купив продукт, можно получить право на использование программного обеспечения, без дополнительных затрат на приобретение программного обеспечения. И годовая гарантия на оборудование.
Особенности программного обеспечения:
Программное обеспечение может выполнять следующие операции:
306 градусов, полный осмотр автомобиля, предельная безопасность
Обнаружение температуры воды
Проверка напряжения
Код неисправности двигателя
Превышение скорости напоминает
Напоминание об усталостном движении
Температура воздуха на впуске
Расход воздуха
Абсолютное положение дроссельной заслонки
Анализ расхода топлива для экономии денег
Анализ расхода топлива в реальном времени
Напоминание о потреблении вождения
Напоминание об оставшемся масле
Анализ исторического потребления топлива
Оптимизированное поведение при вождении
Анализ ускорения
Анализ холостого хода
Анализ Джича
Анализ истории
Умные счетчики, оригинальный автомобиль
Экран проекции
Прохладный метр
Устранение угроз безопасности
Отображение на голове, потрясающий опыт
Запись вождения
Напоминания об обслуживании
Intelligent Voice
…
Совместимое программное обеспечение: 9 0014
Окно: ScanMaster-ELM, ScanTool.net, PCMSCAN
Android: Torque_Pro, DashCommand, EOBD
IOS: DashCommand, EOBD
Symbian: OBDScope
