Mitsubishi Lancer Уланчик › Бортжурнал › Прикуриватель. Не работает, а предохранитель цел? Починим!

Как писал чуть ранее в БЖ, вчера играл в «осень уральского следопыта». Для игры необходим бук. А игра проходит 7 часов. Мало, какой бук выдержит столько без зарядки.
Умные головы нашего мира, для такого дела, придумали чудо вещь – инвертор. Устройство преобразовывающие напряжение из 12 в 220. У Дозорных, в машине, у всех такой.
Но на улане вертак я проверял в первые. И все отлично работало, ведь он тянет 10А (и имеет свой предохранитель на это), а прикуриватель с предохранителем 15А. Но вот кое чего я не знал.
А не знал я того, что на самом прикуривателе установлен плавкий элемент, во избежание перегрева.
И плавкий элемент, к концу игры, сплавился.

Естественно все это я узнал не в ходе игры, а уже исправляя проблему, сегодня.
А исправить ее на самом деле не сложно.
Путь исправления, правда, не самый лучший, но пожалуй самый простой.

И так симптомы:
— Прикуриватель не работает.
— Предохранитель прикуривателя цел.

Метод лечения:

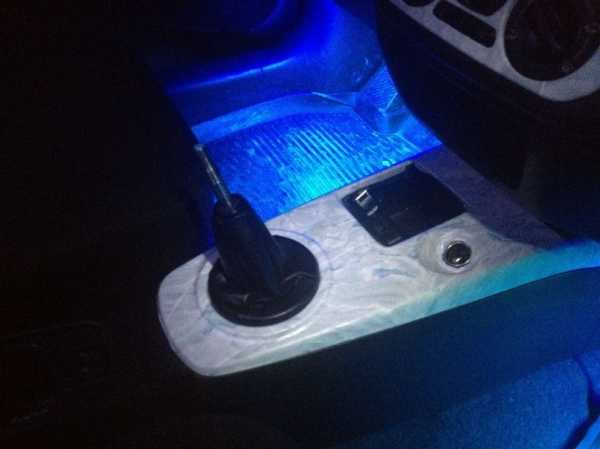

Скручиваем ручку коробки передач.

Отверткой подцепляем пластиковую… эм, назовем это «крышкой коробки передач», только аккуратно, чтоб не поцарапать. Преодолеваем сопротивление крепежей. Со всей дури главное не тянуть, чтоб не оборвать проводку прикуривателя.

Нужны гибкие и не толстые пальцы, что бы отключить прикуриватель. В оранжевых кружках фишки (нажать на зажим и стянуть). В красном кружке патроны лампы, выкручиваем.

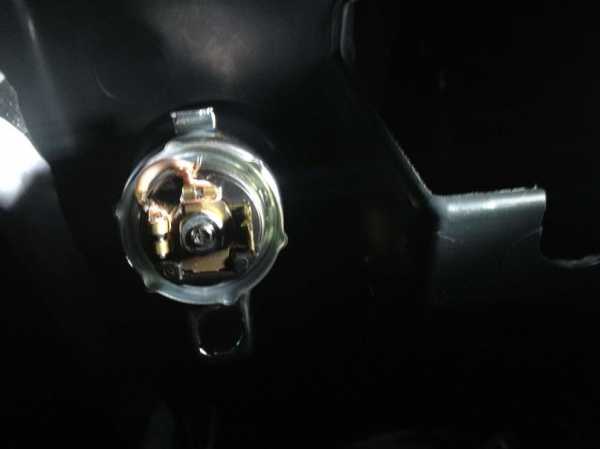

После снятия, переворачиваем и глядим на прикуриватель. Места рассоединения плавкого элемента видим сразу.
А что есть по сути плавкий элемент? Это олово. Которое сплавляется при высокой температуре и обрывается.

Если есть возможность, то конечно лучше сделать новую впайку этого элемента. Впаять на его место оловянную проволоку того-же диаметра. Но учтите, что соответственно, она сплавится при следующей такой же нагрузки.
Так же в тырнете находил варианты ремонта с установкой «восстанавливающейся» плавкой вставке. При перегреве она отключает соединение, при охлаждении сама включает. Чудо вещ.
Ну и дорогой но простой вариант – покупка нового прикуривателя и замена его на СТО.

Мой путь, был самым простым, хотя он и лишает контроля перегрева.
Я поставил за место плавкой вставки обычную проволоку. Обмотав ее вокруг ушек.

Соответственно собрал все в обратном порядке. Поворачиваем ключ. И О ЧУДО! Прикуриватель вновь исправен.
Но, соответственно, теперь нужно следить. Вертак больше не будет у меня в машине по 7мь часов без перерыва работать. Буду давать остывать.

www.drive2.ru

Не работает прикуриватель. Возможные причины и их устранение :: SYL.ru

Когда инженеры впервые оснастили автомобиль этим устройством, они надеялись, что водители станут пользоваться им по прямому назначению, то есть прикуривать сигареты. Но прибор не стал особенно популярным. Многие из тех, кто курит, предпочитают использовать для этого спички либо любимую зажигалку.

Конструкторы уже начали подумывать над тем, чтобы и вовсе убрать устройство. Но вскоре прикуриватель обрел вторую жизнь. Со временем у каждого стало появляться большое количество различных электронных и электрических приборов. Естественно, для работы электронике требовалось электричество.

Из истории прикуривателя

Сегодня уже трудно припомнить первую марку авто, в которой в стандартной комплектации была эта опция. Есть информация, что это было в 20-х годах. Конструкция этого первого прибора была достаточно примитивной. Патрон находился внутри катушки. Когда же его вытаскивали из гнезда, это замыкало цепь, и патрон раскалялся. Уже тогда водители столкнулись с тем, что на автомобилях после длительного или неаккуратного использования не работает прикуриватель.

1924 год стал знаковым для этого небольшого, но такого полезного прибора. В этом году прикуриватель получил конструкцию, которую сегодня знает каждый. Также в этом году ее запатентовали. Но в автомобилях устройство получило свое место лишь в 50-х годах. Это тот один прибор, который не испытал на себе влияния современных технологий.

Как устроен и работает прикуриватель?

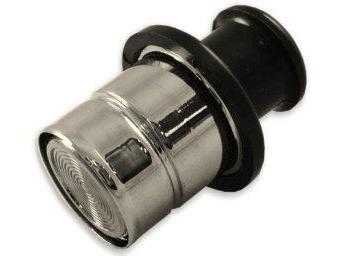

Это патрон из металла с удобной рукояткой в форме кнопки. В патроне установлена специальная спираль из нихрома. На панелях приборов расположена специальная розетка. Если вставить прикуриватель в это гнездо и зафиксировать его там, тогда он будет подключен к электрической сети машины.

Плюсовой контакт соединен с центральным контактом гнезда и спиралью. «Масса» подается на цоколь гнезда. Через нихромовую спираль проходит электричество, вследствие чего она нагревается до красного цвета. В тот момент, когда будет превышен температурный порок, прибор при помощи термореле отключится. При этом водитель услышит специальный звуковой сигнал.

Казалось бы, почему не работает прикуриватель? Ведь конструкция его предельно понятна и проста.

На гнезде установлена защита в виде предохранителя на 10 А, а располагается он в блоке предохранителей. Блок можно найти в разных местах. Это зависит от марки и модели автомобиля.

Плюсы и минусы устройства

Главный и самый «жирный» плюс в том, что к гнезду можно подключать массу электроники, даже мини-чайники, компрессоры и многое другое.

А минус, как считают многие, — это ненадежная коммутация больших токов. Современные устройства имеют силу тока более 40 А. Здесь наблюдается зависимость: чем больший ток в цепи, тем большей надежностью должны обладать электрические соединения. Это одна из причин, по которой не работает прикуриватель.

Здесь было бы здорово увеличить надежность фиксации вилок в гнезде, но стандарт на этот вид соединений не выработан. В вилке можно обнаружить лишь один центральный контакт, который фиксируется при помощи пружины, а также две лапки, которые осуществляют прижим. Площадка плюсового контакта может быть запрятана очень глубоко. Из-за качества наших дорог во время проезда по ухабам и ямам может теряться электрический контакт между вилкой и гнездом. Некоторые водители даже наблюдали искрение между контактами. Это риск короткого замыкания и даже возгорания.

Не работает прикуриватель: причины

Иногда этот важный и нужный прибор отказывает. Это может быть связано и с конструкцией, и с блоком предохранителей, и даже с перегоранием лампы подсветки.

Зачастую прикуриватель выходит из строя именно из-за предохранителя. Причина этого — в электроприборах, которые подключаются к гнезду. Здесь дело в том, что это гнездо не рассчитывалось на долговременное использование. Инженеры создали устройство для выдачи кратковременной мощности.

Часто не работает прикуриватель из-за того, что к нему подключали портативные компрессоры. Это приводит к нагреву проводки. Несколько приборов малой мощности, подключенных к одному гнезду, ведут тоже к поломке.

Еще можно выделить механическую причину. Это расшатавшиеся и разносившиеся усики в гнезде. Они просто перестают держать штекер. В этом случае ремонт очень простой.

Прикуриватель на ВАЗ

Владельцы этих автомобилей часто сталкиваются с подобной ситуацией. Чтобы не столкнуться с этой бедой, не стоит запитывать от прикуривателя компрессоры. Также не рекомендуется совать в гнездо девайсы, которые не подходят под стандарт разъема. Кроме этого, если не работает прикуриватель на ВАЗе, то следует проверить, не засунул ли кто-нибудь какой-либо железный предмет в гнездо. Не следует вместе с этой универсальной розеткой применять устройства, которые оснащены металлическими кольцами. Они часто вылетают из своих посадочных мест. Это может привести к замыканию.

Ремонт прикуривателя ВАЗ

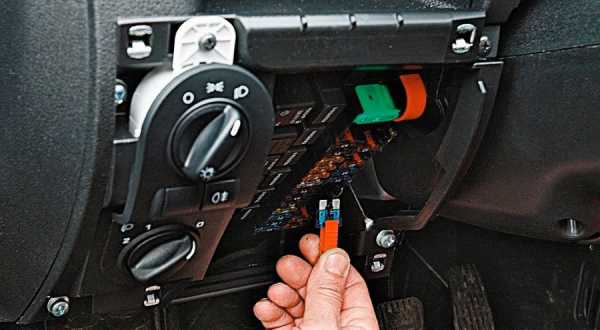

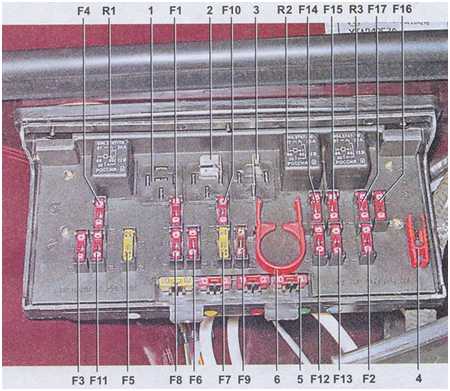

Первым делом, если не работает прикуриватель, проверьте блок предохранителей. Если вы найдете сгоревший, следует его заменить. Однако иногда даже после этой процедуры напряжение может и не появиться. Что делать? Разбирать гнездо.

Как проверить наличие напряжения?

Нужно полностью снять прикуриватель. К задней части гнезда присоедините обычную лампочку и включайте зажигание. Лампа горит? Можно приступать к разборке — причина в гнезде.

Как разобрать прикуриватель на ВАЗе?

Перед тем как откручивать гайку на задней части и приступать к полной разборке, запомните, а лучше сфотографируйте положение контактов. Это значительно облегчит возможные трудности при сборке.

И теперь можно приступить к полной разборке устройства. Вам потребуется выкрутить гайку, затем отогнуть металлические детали от пластика. Дальше – отсоединяйте металлические детали. Вы обязательно увидите пластинку из слюды. Это полупроводник. Его нужно удалить.

Затем приступайте к сборке. Напильник поможет вам снять лишний металл, который мешает надежно установить прикуриватель на свое место.

Если из этого ничего не вышло, тогда можно попробовать проверить провода на целостность. Не ленитесь еще раз разобрать гнездо, возможно, вы где-то что-то упустили. Также не забывайте, что, заменяя элемент, нужно снять «минус» аккумулятора.

«Форд Фокус»

Не только в автомобилях от ВАЗ, но и в таких иномарках, как «Форд», можно наблюдать неработающий прикуриватель. Чаще всего перегорает предохранитель в сети. Он маркируется как F109 и окрашен в желтый цвет. Рассчитан он на ток до 20 А.

Не работает прикуриватель «Форд Фокус» чаще всего из-за короткого замыкания в гнезде или же из-за потребителей, рассчитанных на ток, который значительно больше допустимого.

Замыкания случаются потому, что большинство водителей не знают и никогда не задумываются, что в мире не существует стандартов на геометрические размеры гнезда. Производители зарядных устройств и всего того, что вставляется в гнездо, делают штекеры разной длины и диаметров. Прежде чем что-то вставлять в гнездо, лишний раз убедитесь, что разъем подходит идеально. Чуть меньший диаметр – риск получить замыкание.

Как заменить предохранитель в автомобилях «Форд»?

Если не работает прикуриватель «Форд», и вы решили заменить предохранитель, то садитесь на пассажирское кресло и снимите защитную полку. Она находится ниже бардачка. Поверните защелки и потяните блок вниз. Нужный предохранитель вы увидите в левом ряду. Он второй снизу. Лучше, если вы отыщете схему вашего «Форда». Да, вручную предохранитель достать непросто, поэтому приготовьте круглогубцы.

Как заменить прикуриватель?

Для замены требуется удалить правую крышку тоннеля. В ногах места для пассажира нужно снять защелку и выкрутить саморез. Затем снимите заглушку. Вы увидите отверстие. Засуньте туда руку и отсоедините провода от гнезда. Их всего три. Теперь остается только выдернуть стакан из своего посадочного места.

Если просто так стакан вытащить не удалось, тогда есть вариант разломать каким-нибудь инструментом пластик, а стакан при этом доставать по частям.

«Тойота»

В том случае, если не работает прикуриватель «Тойота», нужно начать с проверки предохранителей. Автолюбители утверждают, что в инструкциях по этой марке автомобилей не указано ничего о них.

В большинстве моделей нужный блок предохранителей располагается под рулевой колонкой. На некоторых моделях – под бардачком. Предохранитель рассчитан на 15 А. Многие пытаются устанавливать предохранители на 20 А и сталкиваются с тем, что система не работает.

Также многие владельцы заменяют целый стакан. На стакане есть алюминиевая вставка. Часто она перегорает.

Если ничего не работает

Еще случается так, что не работает прикуриватель и магнитола, в этом случае рекомендуется проверить монтажный блок. Тщательно проверьте все предохранители. Если вы ничего не нашли, тогда также тщательно проверьте реле. Зачастую виной всему закисший контакт. После промывки или пропайки монтажного блока все становится на свои места.

www.syl.ru

Почему не работает прикуриватель: ремонт, замена, причины

Все автолюбители знают, что самое удобное место для временного подключение электроприборов в салоне автомобиля – это гнездо прикуривателя. А также и то, что когда не работает прикуриватель, неудобства испытывают все находящиеся в салоне авто, а не только курящие. Если у вас в машине не работает прикуриватель, вы при желании можете исправить это самостоятельно.

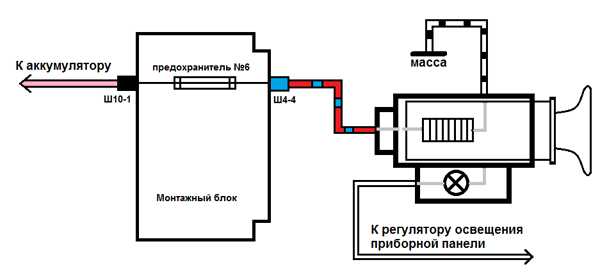

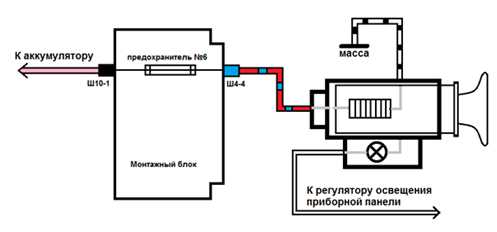

Схема подключения

Подключение прикуривателя не отличается сложностью. Устройство соединяется с бортовой сетью всего тремя проводами.

Черный провод – масса авто подключается к корпусу прикуривателя.
Красный провод – питание крепится на клемму в торце корпуса. Этот резьбовой зажим одновременно является креплением фиксатора нагревателя, поэтому питание поступает и на него.

Желтый провод – питание подсветки приборов подключается к патрону лампы. Масса, на который подается через его контакт с корпусом прикуривателя.
Ваз 2104-07

Устройство и работа

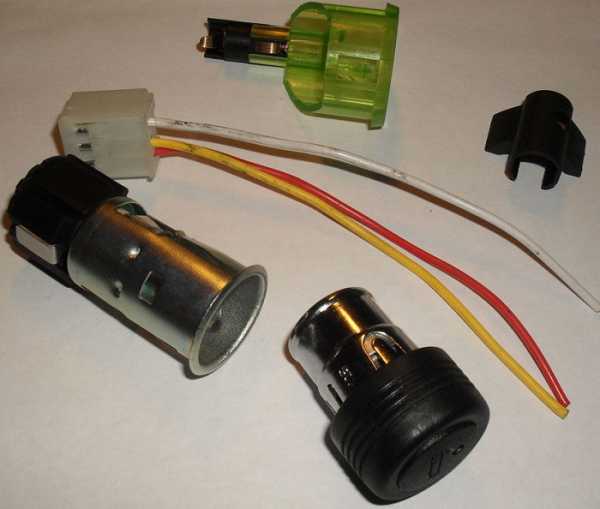

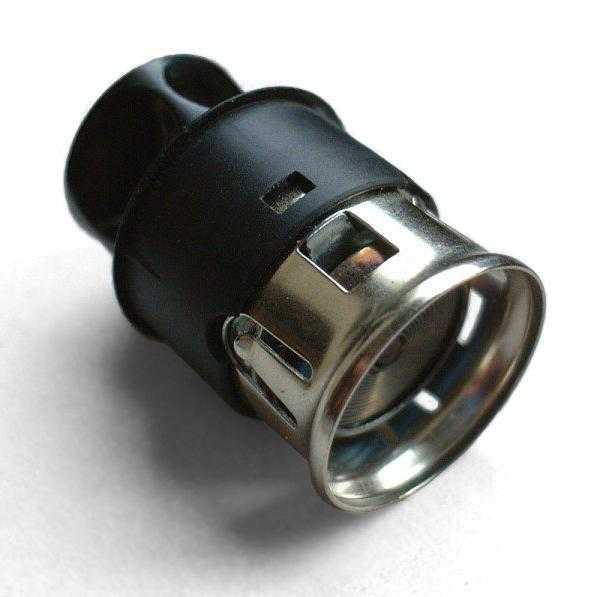

Прикуриватель в машине состоит из хромированного металлического корпуса, нагревательного элемента со спиралью из материала с высоким удельным сопротивлением (нихрома или подобного), пластмассовой рукоятки в виде кнопки и цилиндрической пружины внутри корпуса. Гнездом прикуривателя является стальной стаканчик с биметаллическим фиксатором нагревателя на торцевой стенке корпуса внутри. Общий провод электрооборудования авто (масса) подключается к корпусу гнезда прикуривателя, а питание (+) к фиксатору нагревателя. Для подсветки гнезда прикуривателя при недостаточной освещенности, на корпус устанавливается световод из прозрачного зеленоватого пластика, на который крепится патрон с небольшой лампочкой. Один ее контакт соединяется с корпусом гнезда, а другой с проводом, подачи питания на подсветку приборов.

Работа прикуривателя происходит следующим образом. Один конец спирали нагревателя, вставленного в гнездо, через корпус прикуривателя контактирует с массой. При нажатии на рукоять-кнопку нагреватель фиксируется биметаллической защелкой, к которой в этот момент подключается другой конец спирали. Ток, идущий по нихромовой проволоке, накаляет ее. От этого нагревается и биметаллический фиксатор, который при достижении определенной температуры распрямляется и перестает удерживать нагреватель. Тогда кнопка прикуривателя под действием пружины, с характерным щелчком разорвав цепь электрического питание нагревателя, выскакивает наружу.

Защита электроприбора

От короткого замыкания прикуривателя электропроводку защищает плавкая вставка в блоке предохранителей. Она обозначается CIG, cigar или пиктограммой, изображающей дымящуюся сигарету. Номинал этого предохранителя чаще всего равен 15 А.

От возгорания устройство защищено шайбой из легкоплавкого металла, установленной под гайкой крепления клеммы питания. Принцип действия этой защиты таков. При длительном перегреве нихромовой спирали торец корпуса гнезда нагревается до температуры плавления защитной шайбы. Плавясь, шайба стекает вниз и соединяет клемму питания с корпусом устройства, подключенного к общему проводу электрооборудования. От этого замыкания перегорает плавкая вставка, прикуриватель обесточивается, а нагревание прекращается.

Часто встречающиеся причины отказа

Виной тому, что у вас не работает прикуриватель, могут быть следующие неисправности:

Сгорел предохранитель.
Обрыв спирали накаливания.
Сработавшая защита от возгорания. При этой неисправности новый предохранитель выходить из строя в процессе установки. Срабатывание защиты от возгорания часто бывает из-за случайного нажатия и длительного удерживания кнопки прикуривателя. Что может произойти, например, при попытке достать упавший на пол и закатившийся под сиденье предмет.

Коррозия клемм питания и массы прикуривателя.

Ремонт прикуривателя

Для успешного устранения неисправности сначала нужно определить, почему не работает прикуриватель. Для этого выньте его из гнезда и контрольной лампочкой проверьте, есть ли на фиксаторе нагревателя электрическое питание, а на корпусе «масса». Делать это лучше контролькой, потому что она в отличие от вольтметра потребляет ток. Поэтому в случае окислившихся контактов будет светиться вполнакала или не загорится вовсе. Показания же вольтметра в этом случая не будут отличаться от снятых с исправного устройства, так как в отсутствие тока падение напряжения на сопротивлениях окислившихся контактов не возникнет. Ниже опишем несколько вариантов результатов этого испытания.

Контрольная лампа, подключенная к корпусу и фиксатору нагревателя, ярко светится. Значит, гнездо исправно и предохранитель цел. Скорее всего, неисправна спираль нагревателя. В этом случае проверьте омметром ее сопротивление, которое должно быть около 1 Ом. Если измерительное устройство покажет бесконечно большое сопротивление, то это значит что в спирали обрыв. Если сгорел нагреватель делать нечего нужно менять прикуриватель в машине. Его гнездо в этом случае можно оставить прежнее.
Контролька при подключении к гнезду не горит. Может быть, сгорел предохранитель. Если плавкая вставка цела, проверьте, нет ли на клеммах коррозии. И не переломились ли провода питания и массы. Если же предохранитель сгорел, поменяйте его на вставку того же номинала. Возможно, это произошло из-за того, что вы подключили к гнезду устройство, потребляющее слишком большой ток. Если же при установке нового предохранителя он перегорает, значит, цепь питания, замкнута на массу. Отключите от гнезда плюсовой провод. Если вставка перестала выходить из строя, то замыкание в гнезде. Возможно, сработала защита от возгорания. Тогда или поменяйте гнездо, или отремонтируйте его. Для ремонта снимете гайку с клеммы питания и удалите легкоплавкую перемычку. Изготовьте недостающую шайбу из оловянно-свинцового припоя и соберете узел. Не забудьте установить под самодельную шайбу изолирующую проставку.

Замена прикуривателя

Как поставить новый прикуриватель в машину, если старый сгорел и ремонту не поддается? Рассмотрим на примере автомобиля ВАЗ 2108 с низкой панелью приборов (старого образца).

Купите новый автоприкуриватель.
Используя плоскую отвертку, снимите с рычагов управления воздушными заслонками пластмассовые наконечники.
Выверните саморезы, крепящие кронштейн управления воздушными заслонками.
Потянув на себя, снимете ручку с регулятора оборотов вентилятора.
Выверните саморезы крепления центральной консоли к панели приборов (по 2 шт. с каждой стороны). Потяните консоль на себя и отключите ее разъемы от жгута проводки.
Снимите консоль.
Двумя пальцами надавите с боков на кронштейн, удерживающий патрон лампы подсветки, и снимите его со световода гнезда.
Утопите пальцами или отверткой пластиковые фиксаторы гнезда и выньте корпус узла из отверстия консоли.
Вставьте вместо старого новое гнездо.
Установите узел подсветки на световод. Проследите за тем, чтобы между кронштейном подсветки и корпусом был контакт.
Подключите разъемы консоли к проводке.
Проверьте, работают ли кнопки, регулятор и тот узел, который вы заменили.
Поставьте консоль на место.
Прикрепите к ней кронштейн управления заслонками.
Закрепите консоль саморезами.
Наденьте ручки на рычажки и ось регулятора.

Замена сделана.

autolirika.ru

Почему не работает прикуриватель в машине? Все очень легко

В наше время прикуриватель является достаточно важной деталью любого транспортного средства. Если не так давно этот узел выполнял только свои прямые функции – для прикуривания сигарет, то в наши дни к его гнезду подключается различное оборудование, которое делает процесс использования автомобиля более удобным. Если утрировать то это стало универсальное гнездо для получения энергии …

СОДЕРЖАНИЕ СТАТЬИ

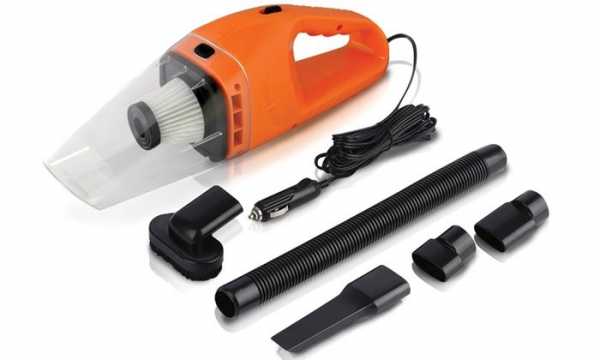

Таким оборудованием могут быть видеорегистраторы, зарядные для телефонов или ноутбуков, автомобильные навигаторы и тому подобное – любой электрический прибор, для функционирования которого требуется напряжение 12 В.

Такое широкое использование данного автомобильного узла иногда может привести поломке. Чтобы устранить ее, нужно знать, какие причины чаще всего приводят к этому.

Как определить неисправность прибора

Почему не работает прикуриватель в машине? К этому приводят несколько распространенных причин. Но перед тем, как пытаться устранить их, следует сначала проверить, не функционирует именно эта деталь или же вся проблема кроется в чем-то другом. К примеру, если от гнезда не работает видеорегистратор, то причина иногда кроется не только в неисправности разъема, но и в поломке самого регистратора.

Проверку работоспособности этого устройства проводят в такой последовательности:

Включается зажигание транспортного средства.

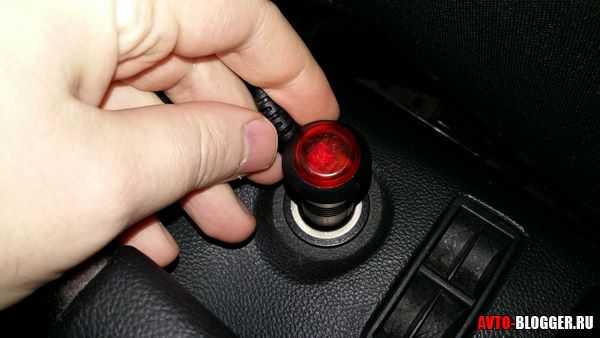

В гнездо вставляется сам прикуриватель, а не какой-то другой прибор.
После 10-15 секунд ожидания проверяется степень нагрева: если прибор совсем не нагрелся – проблема действительно в нем.
По завершению проверки устройство вынимается из гнезда.

Причины поломки

Если важно, чтобы прикуриватель выполнял только свою основную функцию, то можно попробовать заменить его головку. При частом использовании прибора спираль, которая нагревается при этом, перегорает. Но в таком случае следует быть внимательным, покупая и устанавливая только ту спираль, что подходит к прикуривателю конкретной модели автомобиля.

Если это не приводит к положительному результату, то причину, по которой не работает прикуриватель машины, следует искать в самой электрической сети, что подключает устройство.

При такой проверке необходимо внимательно осмотреть все соединения, чтобы убедится в полном отсутствии перегоревших проводов. При этом важнее всего обращать внимание на следующие компоненты:

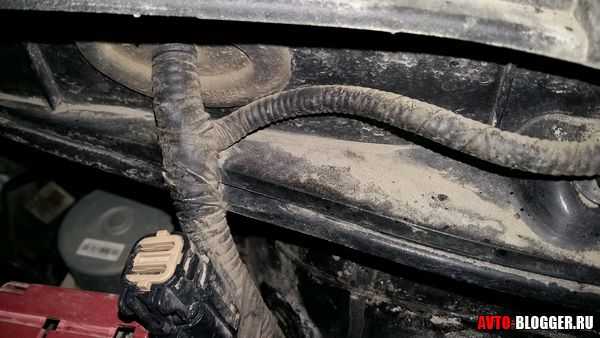

Целостность всех проводов на корпусе устройства, а также места их подключений;

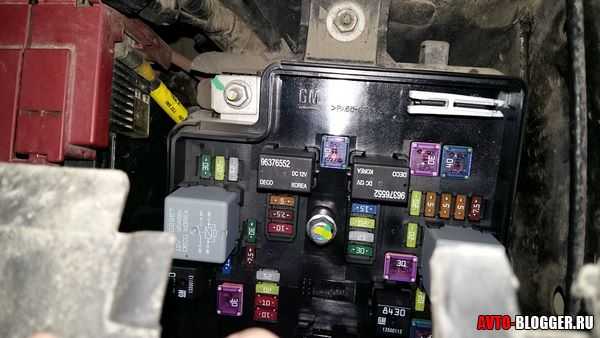

Целостность предохранителя, который располагается в блоке предохранителей. Обычно на нем есть соответствующая надпись или рисунок;

Отсутствие следов горения и посторонних частиц внутри гнезда, а также на всех контактах.
Работоспособность вилки гнезда.
Отсутствие перегрузок автомобильного узла при его использовании.

Выполнив такие проверки, можно будет точно определить, в какой именно части системы присутствует неисправность.

Чаще всего причина того, что не работает прикуриватель машины кроется в предохранителе. Определив, какой именно из них отвечает за работу этого узла, можно попробовать его заменить, подробная инструкция здесь.

Еще одной достаточно распространенной причиной того, что прикуриватель не работает, является перегорание гнезда. Это может стать результатом использования неисправных штекеров тех или иных электроприборов.

Также с перегоранием разъема сталкиваются те, кто пытается перехитрить технику, устанавливая вместо обычного предохранителя такой, что рассчитан на большие нагрузки. Подобное решение иногда приводит не только к такому перегоранию, но и к более серьезным проблемам, вплоть до загорания электропроводки автомобиля.

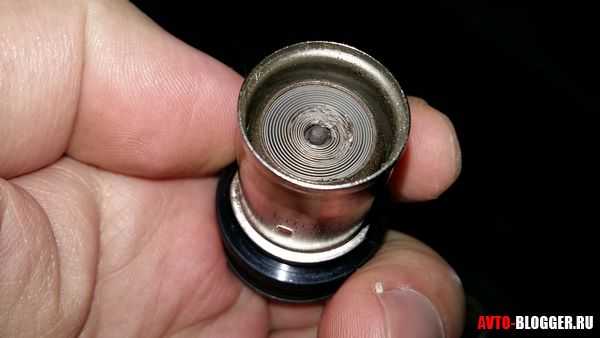

Для проверки наличия окисления контактов и посторонних предметов в гнезде будет достаточно провести визуальный осмотр. При обнаружении засорений их убирают вручную при помощи любых неметаллических предметов.

Если же такие действия не приводят к положительному результату, придется вынимать устройство и проверять на наличие разрывов все электрические подключения.

Как устранить проблему?

Некоторые проблемы с прикуривателем можно устранить и своими силами при помощи паяльника: если проблема связана с перегоревшими контактами или проводами, наличием посторонних предметов в гнезде или же с перегоранием головки устройства и его предохранителя.

Если же причина кроется в неисправностях работы всей электропроводки – их устранение лучше доверить специалистам.

Таким образом, прикуриватель в транспортном средстве является важной деталью, которая дает возможность использовать в процессе эксплуатации автомобиля много дополнительных электрических приборов. Его активная эксплуатация нередко приводит к неисправностям в работе: именно для этого нужно знать о самых распространенных причинах возникновения проблем с таким автомобильным устройством.

На этом все, читаем наш АВТОБЛОГ

avto-blogger.ru

Что делать, если не работает прикуриватель в автомобиле

Автомобиль — это целый мир для своего владельца. И наполнен он исключительно полезными для любого водителя приборами, устройствами и девайсами, находящимися под рукой в самый нужный момент. Но часто случается так, что это или иное приспособление перестает работать по разным причинам. И одной из частых поломок всех транспортных средств является выход из строя прикуривателя. Поэтому, если у вас в машине не работает прикуриватель, то этот материал станет для вас особенно полезным.

Прикуриватель, как и любое другое приспособление в автомобиле, может сломаться

Польза в действии

Значение этого небольшого приспособления трудно переоценить и польза, им приносимая, гораздо больше, чем можно себе представить сразу. В некоторых моделях машин инженеры устанавливают даже несколько прикуривателей! Вопреки своему названию, этот прибор нужен не только для поджигания сигареты, но и для массы других полезных дел. Например, именно гнездо прикуривателя спасает владельца авто от полной разрядки телефона или ноутбука в самый неподходящий момент или от мрака ночи благодаря возможности подключения переносной лампы. Также устройство способно обеспечить работу компрессора подкачки шин, пылесоса и даже мини-мойки.

Прикуриватель — это очень практичное приспособление

Важная предосторожность

Но как известно любому опытному водителю, прикуриватель рассчитан на определенную мощность устройств, которые могут от него питаться (не более 12 вольт). Поэтому три последних варианта приборов и им подобных не рекомендуется питать от электрического гнезда авто. Потому что именно такие действия и являются причиной того, что не работает прикуриватель в машине.

Выход найден

Но как быть, когда необходимость подключения мощных электроприборов все-таки есть, а неисправность прикуривателя — это последнее чего желал бы владелец машины? Любой толковый автомастер порекомендует в этом случае питать приборы напрямую от аккумулятора. Это, конечно, не совсем удобно, но зато гарантирует результат без каких-либо поломок.

Принцип действия

Как же происходит этот процесс? Для того чтобы запитать электроприбор напрямую следует:

отрезать на нем штекер для прикуривателя;
с помощью проводов и «крокодилов» закрепить прибор на клеммах аккумулятора.
Не забывайте соблюдать полярность

Важно помнить, что провода прибора нужно подключать в строгой последовательности! Минусовой провод устанавливается на минусовую клемму, а плюсовой — на плюсовую. Разобраться же с проводами можно, раскрутив отрезанный штекер. Провод, проходящий по центру — это плюсовой вывод, а боковые провода с двух сторон — это выводы с минусом.

Этапы ремонта

Если же приведенные рекомендации по не подключению мощных устройств непосредственно в прикуриватель все же не были учтены, и он перестал работать, то в этом случае поможет приведенное ниже небольшое руководство о том, как такую неисправность устранить.

Если электрическое гнездо в машине отказалось работать, то, вероятнее всего, сгорел его предохранитель. Именно поэтому прежде чем делать иные выводы, следует проверить деталь с символом дымящейся сигареты или надписью «sigar». Она может располагаться в совершенно разных местах у машин: в багажнике, под капотом, в нише ног водителя, в бардачке, под торпедой и так далее. В любом случае эту деталь стопроцентно можно найти в месте расположения блока реле и предохранителей.

Видео о том, как заменить предохранитель прикуривателя:

Так вот, если предохранитель действительно сгорел, то его замена является тем главным (и единственным) этапом, на котором и заканчивается ремонт прикуривателя. Так как устройство с этого момента снова будет исправно работать.

При самостоятельном ремонте электрического гнезда в авто следует помнить, что ставить более мощный предохранитель нежелательно, потому что вместо него в следующий раз может сгореть само гнездо. Тогда положение спасет только полная замена прикуривателя. Также не рекомендуется вставлять в разъем устройства различные некачественные штекеры, которые болтаются, неплотно сидят в гнезде, не очень плотно собраны и так далее. Это может привести к короткому замыканию и, опять-таки, повлечь необходимость полной замены приспособления.

Если же предохранитель оказался цел, тогда дело приобретает другой оборот. В этом случае необходимо добраться к гнезду прикуривателя изнутри, а для этого нужно немного постараться и осторожно разобрать консоль, под которой он находится. Далее нужно проверить состояние плавкого элемента. Он наверняка будет испорчен и оборван. Здесь его желательно сменить, но если нового элемента под рукой нет, то можно обойтись проволокой такого же диаметра.
Нередко проблема оказывается в гнезде прикуривателя

На рынке автозапчастей сейчас можно даже найти самовосстанавливающуюся плавкую вставку. Принцип ее работы заключается в отключении соединения при перегреве и обратном его установлении при остывании.

Таким образом можно увидеть, что в вопросе, почему не работает прикуриватель, причины существует две и требуют они разного подхода.

В случае не самостоятельного проведения ремонта, а обращения в автосервис, специалисты быстро определят причину и ее устранят. Этот способ самый качественный среди возможных вариантов, но и самый дорогостоящий при этом. Возможна также полная замена прикуривателя на станции технического обслуживания. В любом случае — это быстроустраняемая поломка, да и не такая уж критическая. Но вместе с тем приносящая определенные неудобства водителю и требующая исправления.

365cars.ru

Не работает прикуриватель автомобиля. Не работает прикуриватель

Не работает прикуриватель в автомобиле? Поиск причины и решение проблемы

Неработающий прикуриватель может серьезно раздражать, особенно в тех ситуациях, когда аккумулятор в смартфоне разряжается, а впереди ещё целый день. Эта проблема не относится к тем, которые мешают эксплуатации автомобиля, но она создаёт много неудобств, поэтому её лучше исправить.

Уже из самого названия понятно, что прикуриватель изначально создавался для прикуривания сигарет, но автомобилисты обычно используют его разъем для зарядки различной электроники, например, мобильных устройств, навигаторов, видеорегистраторов и т.д. Если в вашей машине прикуриватель не работает, проблему можно решить и это будет несложно, поверьте!

Основные причины неработоспособности прикуривателя в машине

Иногда пользователь подключает несколько гаджетов в гнездо прикуривателя, используя специальный тройник, что может привести к выходу из строя предохранителя. Или в результате небрежности в разъем попадают мелкие монеты, что приводит к замыканию внутри него. Это лишь два варианта развития событий.

Существует лишь три причины, почему прикуриватель в машине не работает:

Перегоревший плавкий предохранитель.
Посторонние предметы в гнезде.
Отсутствие питания прикуривателя.

Какой бы ни была причина, есть хорошая новость – вы сможете самостоятельно диагностировать её и достаточно быстро исправить, не расходуя лишних денег.

Зачем восстанавливать работоспособность прикуривателя в автомобиле?

Эта статья научит вас ремонтировать прикуриватель, экономя денежные средства. Вам не нужны какие-либо специфические навыки для решения этой задачи. Необходимо просто следовать подробному пошаговому руководству и результат не заставит себя долго ждать.

Основные причины, почему прикуриватель надо отремонтировать:

Это удобно (мы же хотим пользоваться разъемом для зарядки различных устройств тогда, когда нам это нужно).
Для диагностики возможных проблем в электрической проводке (особенно, если предохранитель перегорает уже несколько раз).
Экономия денег на услуги электрика.
Необходимость замены вышедших из строя деталей (к примеру, перегоревшего предохранителя или самого разъема прикуривателя).
Замена неисправных деталей теми, что соответствуют вашим требованиям, с целью повышения безопасности.

Подготовка к ремонту автомобильного прикуривателя

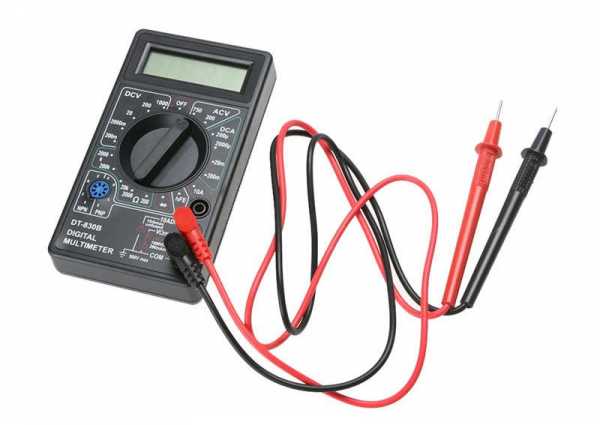

Ещё до начала проведения работ, необходимо подготовить следующие инструменты:

Цифровой мультиметр. Мультиметр – очень полезный прибор, который вы сможете использовать для диагностики электрической проводки автомобиля путем измерения напряжения, тока и сопротивления. Этот инструмент пригодится вам ещё не раз.

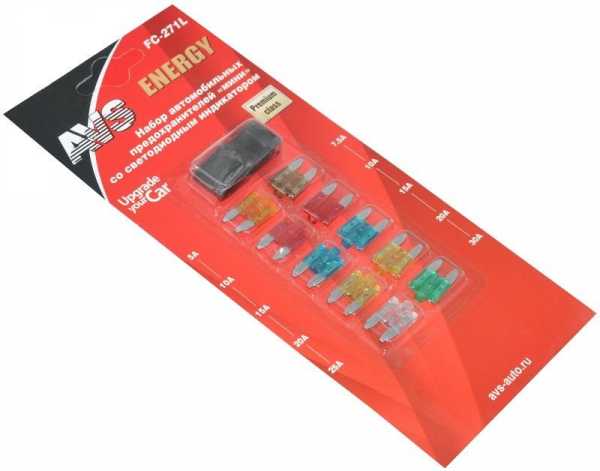

Набор предохранителей. Если диагностика покажет, что причина неработающего прикуривателя заключается в перегоревшем предохранителе, его нужно будет просто заменить. В любом случае советуем купить целый набор разных автомобильных предохранителей и возить их с собой в машине.

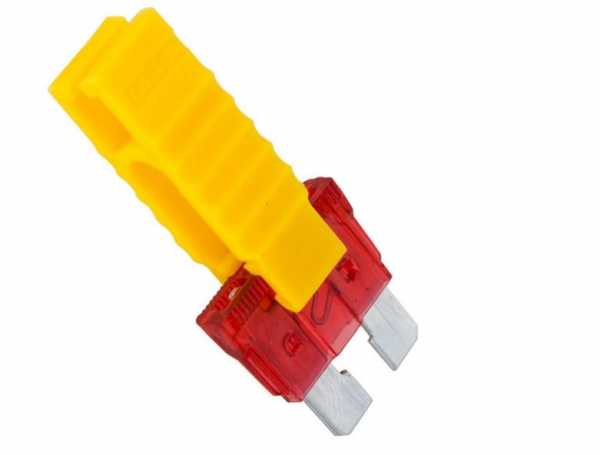

Съемник предохранителей. С помощью пинцета для предохранителей вы сможете легко вытащить неисправный элемент. Это также поможет вам избежать повреждения пластикового корпуса предохранителя во время его извлечения на тот случай, если он исправен и его надо установить обратно.

Автомобильный пылесос. Компактный пылесос для автомобиля поможет вам удалять грязь и мусор в различных труднодоступных местах салона машины.

Теперь у вас есть все, что необходимо для проведения работ!

Пошаговая инструкция

Проверка устройства-потребителя. Сначала проверьте свои гаджеты, подключившись к другим доступным гнездам. Если вы заметили, что устройство не заряжается от прикуривателя, необходимо убедиться в том, что оно заряжается от других источников питания. Подключите устройство к другому разъему прикуривателя или к сетевому зарядному устройству. Если процесс зарядки идет, значит, все-таки, не работает прикуриватель.
Поиск предохранителя прикуривателя. Посмотрите в блок предохранителей и найдите тот, что отвечает за прикуриватель. Он может располагаться в салоне или в подкапотном пространстве. Информацию об этом ищите в руководстве по эксплуатации автомобиля.

В инструкции всегда приводится схема расположения предохранителей. Каждый из них обозначен определённым номером. После того как вы нашли в схеме тот, что отвечает за питание прикуривателя, проверьте его фактическое наличие в блоке предохранителей.

Проверка предохранителя. Возьмите в руки мультиметр и установите режим проверки целостности или прозвонки цепи (символ, состоящий из нескольких параллельных дуг). Соедините черный щуп мультиметра с одной стороной предохранителя, а красный – с другой стороной. Вы должны услышать звуковой сигнал мультиметра. Если он есть, это значит, что предохранитель целый. Ещё раз убедитесь в том, что вы проверили именно предохранитель, отвечающий за прикуриватель. Если вы уверены в том, что тестируете именно этот предохранитель, и мультиметр издаёт звуковой сигнал, источником проблемы является не предохранитель.

Если мультиметр не подает звуковой сигнал, это признак неисправности предохранителя, поэтому его надо просто заменить.

Замена перегоревшего предохранителя. Если предохранитель неисправен (именно он является источником проблем с прикуривателем в 90% случаев), его надо заменить. Возьмите съемник и аккуратно вытащите неисправный элемент. Как правило, вы увидите, что на корпусе предохранителя будут черные следы. Это явный признак того, что элемент перегорел. Возьмите новый предохранитель, но помните, что он должен соответствовать определенным требованиям. Это можно узнать из руководства по эксплуатации автомобиля. В большинстве случаев используются предохранители на 15 ампер. Установите новый элемент в то место, из которого был вытащен старый предохранитель. Аккуратно нажмите на него, чтобы он плотно встал в разъем.

Предупреждение! Не используйте предохранитель, номинал которого отличается от того, что рекомендован производителем автомобиля. В противном случае могут возникнуть проблемы с проводкой, её перегрев и даже возгорание.

Проверка того, помогла ли замена предохранителя. Включите зажигание. Подключите гаджет к разъему прикуривателя и убедитесь в том, что он работает. Если да, то поздравляем! Если нет, придётся перейти к следующим шагам для проверки других возможных проблем.
Проверка напряжения в блоке прикуривателя. Включите мультиметр в режим постоянного напряжения (DCV или V–). В этом режиме есть разные диапазоны измеряемого напряжения. Поскольку в нашем случае необходимо измерить 12В, переводим переключатель режимов на цифру 20В. Подключите красный щуп мультиметра к центральному контакту разъема прикуривателя, а черный щуп соедините с внешней частью разъема. Включите зажигание и посмотрите на экран мультиметра. Если вы увидели цифру около 12В, то разъем получает питание, и он должен работать. Если этих показаний нет, перейдите к следующему шагу.
Проверка гнезда прикуривателя на наличие посторонних предметов. Убедитесь в том, что внутри разъема нет посторонних предметов и мусора. Они могут быть причиной плохого контакта. С помощью зубочистки удалите грязь внутри гнезда. В этом также поможет пылесос.

Ещё раз проверьте разъем прикуривателя на работоспособность. Если прикуриватель так и не заработал, его необходимо заменить.

Предупреждение! Наличие сгоревших элементов в розетке прикуривателя – признак короткого замыкания. В таком случае розетку прикуривателя точно нужно заменить.

Выводы

Неработающий прикуриватель может представлять собой серьезную проблему в тех случаях, когда возникает необходимость в срочной зарядке различной электроники. Но эта статья помогла вам узнать основные причины такой поломки. Вы легко сможете восстановить работоспособность разъема.

autofakty.com

Не работает прикуриватель автомобиля: поиск причины и ремонт

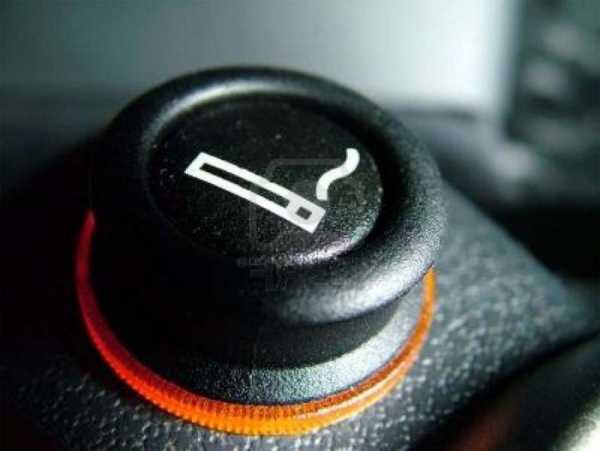

Автомобильный прикуриватель – одна из опций, которой автомобили оснащались практически с самого начала автомобилестроения. Машину мог позволить себе только богатый класс людей, а большинство из них в то время были курящие. Причем основная масса курила не сигареты, а сигары. Поэтому прикуриватели первоначально разрабатывались именно под них. Таким образом, инженерная мысль дошла и до наших дней.

Что собой представляет автомобильный прикуриватель

Конструкция данного элемента включает в себя разъем и двенадцати вольтовый нагревательный элемент. Подключается к бортовой сети автомобиля через высокоамперный предохранитель.

Обратите внимание: Наиболее частая причина выхода прикуривателя из строя – сгоревший предохранитель.

Не работает прикуриватель: поиск причины

Если нагревательный элемент не раскаляется, не стоит сразу обращаться в автомобильный сервис. Можно попробовать починить прикуриватель своими руками. Первым делом потребуется определить причину неисправности, после чего переходить к ее устранению.

Для диагностики и ремонта прикуривателя потребуется:

Набор крестовых и шлицевых отверток
Перчатки (можно прорезиненные)
Паяльник (40 W)
Прямой и изогнутый пинцеты
Плоскогубцы
Автомобильный тестер

Чтобы определить причину, почему не работает прикуриватель, выполните следующие действия:

Открываем капот автомобиля и снимаем минусовую клемму с аккумулятора (черный провод, идущий на массу автомобиля). Теперь машина обесточена, и это снижает риск короткого замыкания и поражения током в процессе ремонта.
Далее нужно по максимуму отодвинуть водительское кресло, чтобы получить свободный доступ к прикуривателю.
Возьмите яркий светодиодный фонарь и внимательно изучите внутренний разъем. Там не должно быть посторонних предметов: металлических пластинок, осколков и других лишних элементов. Если удалось что-то обнаружить, аккуратно достаем это пинцетом.Обратите внимание: Если пинцета под рукой не оказалось, можно использовать две спички или зубочистки.
Следом проверяем предохранитель. При выходе из строя он перегорает, и токовая нагрузка через него не подается. Проверка осуществляется с помощью автомобильного тестера. Минусовую клемму ставим на массу, плюсовой щуп замыкаем на предохранителе. Если предохранитель исправен, должен раздаться характерный писк. В противном случае замените его на новый. Чтобы определить, какой именно предохранитель отвечает за прикуриватель, поможет сервисная инструкция вашей машины. Также на защитной крышке показана схема расположения всех реле и других коммутационных деталей.

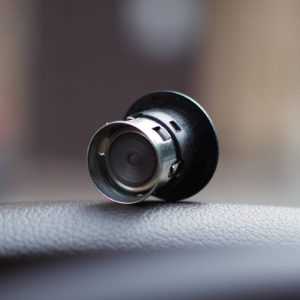

Если эти действия не дали положительного эффекта, выньте прикуриватель из посадочного места. Когда он плохо поддается, можно взять плоскогубцы. Только при зажиме обязательно используйте тряпичную ткань, чтобы не поцарапать корпус и не портить его внешний вид. Медленно тяните за металлический обод, чтобы не порвать провода питания.
Внимательно осмотрите на надежность пайки проводов. Обратите внимание на количество нагара на спирали. Оторванный провод аккуратно запаяйте обратно. Если «черноты» на нагревательном элементе слишком много, замените «голову» прикуривателя.Обратите внимание: В продаже можно найти, как оригинальные, так и «китайские» прикуриватели.

Как показывает практика, чаще всего выход из строя прикуривателя связан с незначительными поломками, устранить которые водитель может самостоятельно.

Загрузка…

okeydrive.ru

Почему не работает прикуриватель?

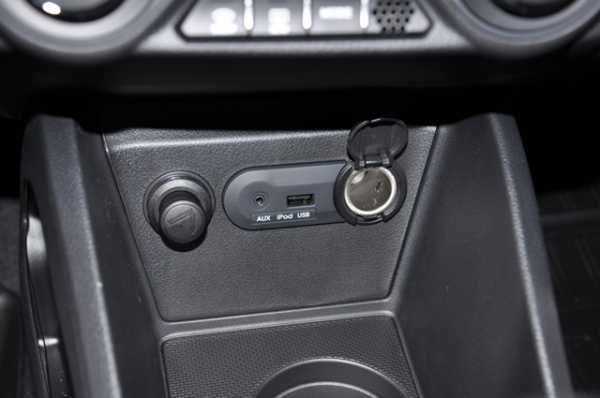

Прикуриватель автомобиля – это устройство, представляющее собой «розетку» для подключения различных электрических приборов с малой величиной напряжения, не превышающей 12 вольт. Прикуриватель есть во всех автомобилях, и является универсальным предметом. В его разъем можно включить фонарь, приспособление для прикуривания сигареты, дополнительный электрообогреватель, зарядное устройство для телефона и много других электрических приборов.

Данное устройство состоит из нескольких простых элементов – это сам корпус, имеющий контактные выводы, а сверху расположена лампа, которая освещает его в темное время суток. Прикуриватель устанавливается в торпеде автомобиля и подключается к бортовой сети автомобиля. Схема подключения является предельно простой и осуществляется с помощью устройства защитного отключения (УЗО).

Прикуриватель, являясь простым устройством, знаком каждому водителю. Однако, через некоторое время многие из них начинают задаваться весьма банальным вопросом: «почему прикуриватель не работает?». Независимо от марки автомобиля, такая неисправность может коснуться абсолютно каждого. Постараемся разобраться в причинах отказа работы разъема.

Причины отказа прикуривателя

В настоящее время, для автомобиля разработано тысячи аксессуаров, которые можно спокойно подключить в прикуриватель. Однако, мощность, на которую рассчитаны разъемы в разных автомобилях может заметно отличаться. Водители редко учитывают этот параметр и включают в «гнездо» прикуривателя различные электроприборы, на мощность которых он совсем не рассчитан.

При больших перегрузках перегорают как контакты прикуривателя, его разъем, так и предохранитель, который осуществляет защиту цепи от коротких замыканий и реагирует на высокую температуру. В остальных случаях – виной может стать и слишком низкая площадь сечения проводов, однако, такое может случиться в крайне редких случаях, так как производитель заранее рассчитывает сечение проводов, чтобы подобное не случалось. Поэтому, если перегорел прикуриватель или предохранитель, то их меняют.

К слову о предохранителях. Если предохранитель перегорел, ни в коем случае не торопитесь его менять. В первую очередь разберитесь, что стало причиной его выхода из строя. Предохранитель срабатывает в тех случаях, когда сеть была перегружена или замкнута накоротко. Короткое замыкание выглядит, как соединение «плюса» и «минуса» еще до подключения к разъему. В этом случае снижается сопротивление цепи, повышается ток и возрастает температура проводников. Данное явление вызывает плавление изоляции и может привести к возгоранию.

Если короткого замыкания не обнаружено, а причиной перегорания стала простая перегрузка, то только после этого можно производить замену предохранителя. Кроме того, запрещается устанавливать предохранители, рассчитанные на больший ток или не использовать их вообще.

Последний пункт следует соблюдать не только при использовании прикуривателя, так как подключение электроприборов без устройств защиты может привести к возникновению пожаров.

Как улучшить прикуриватель?

Исходя из выше сказанного, опытные автомеханики категорически не советуют подключать в разъем автомобиля различные компрессоры и зарядные устройства для телефонов и ноутбуков. Наиболее безопасными устройствами считаются сами прикуриватели и различные переносные осветительные приборы. Для всех остальных случаев необходимо присоединение приборов непосредственно к аккумулятору автомобиля. Для этого используются провода типа «крокодилы» и присоединяются к контактам прибора.

Те же самые выводы можно сделать от проводов прикуривателя, который снимается, а его провода обрезаются. Постарайтесь не перепутать полярность проводов. Средний провод от прикуривателя – это «плюс» (имеет красный цвет), а боковой провод – это «минус». Желтый провод, расположенный над прикуривателем отвечает за подсветку разъема в темное время суток. К концам двух проводов присоединяют дополнительные провода с «крокодилами». Места соединений проводов должны быть обязательно заизолированными, чтобы исключить возможность возникновения коротких замыканий.

Приведенный выше способ не самый удобный, поэтому те, кто часто пользуется мощными электроприборами в автомобиле, могут воспользоваться другим, более сложным, но удобным методом переоборудования разъема. Для этого все провода, имеющие отношение к прикуривателю отсоединяются и вытаскиваются, а на их место устанавливаются более толстые аналоги. Кроме того, можно сделать дополнительный разъем, который вы можете разместить почти где угодно. Единственное отличие такого прикуривателя будет то, что он подключается непосредственно к аккумулятору и в разрыве имеет предохранитель, рассчитанный на ток 20 Ампер.

Еще раз напомним, что размещать такой прикуриватель можно в любой части салона, однако у данного пункта есть свои ограничения. Не допускается соприкосновение активных металлических частей разъема с другими проводами система электрооборудования автомобиля. Проще говоря, касание других проводов корпуса – запрещено. Данный запрет связан с тем, что при использовании прикуривателя, его корпус нагревается и в некоторых случаях может достигать достаточно больших температур. Провод, который касался в этот момент корпуса, может оказаться «плюсом» другого устройства и под воздействием большой температуры потеряет свою изоляцию. Это, обычно, тоже становится причиной замыкания.

Второй аспект касается размещения по отношению к водителю. Если вы, будучи часто за рулем, постоянно используете прикуриватель, неважно для каких целей, старайтесь разметить его таким образом, чтобы его применение не отвлекало вас от управления автомобилем. Прикуриватель должен быть установлен так, чтобы водитель мог во время движения воспользоваться им одной рукой. При этом, должно совершаться минимум движений, особенно наклонов водителя к торпеде автомобиля. Наиболее удачное размещение прикуривателя – это верхняя средняя часть торпеды.

Видео — Как заменить предохранитель прикуривателя

Заключение

Подведем итоги. Чего нельзя делать, чтобы штатный прикуриватель автомобиля остался целым и исправным? Использовать ненадежные штекера электрических приборов, которые плохо закреплены и болтаются. Помимо этого, запрещено использовать разъем прикуривателя без предохранителя или с защитным устройством, рассчитанным на больший ток, а также подключать приборы, имеющие слишком большую мощность.

Что необходимо знать о прикуривателе? Если прикуриватель перестал работать, в первую очередь проверяется состояние предохранителя. Данное устройство расположено в блоке предохранителей и реле, который размещается либо под капотом автомобиля, либо под торпедой в салоне автомобиля или багажнике. Расположение данного блока зависит от модели автомобиля и его конструктивных особенностей. Если предохранитель сгоревший, вначале устраняются причины его перегорания и только после этого меняется защитное устройство.

Теперь ответ на вопрос «почему не работает прикуриватель?» полностью раскрыт. Желаем вам удачи на дорогах!

vipwash.ru.u12401.thor.vps-private.net

www.allanda-auto.ru

Не работает прикуриватель на ВАЗ 2107: ремонт своими руками

Иногда бывает так, что после неудачно вытащенного прикуривателя на ВАЗ 2107 подается за ним вся центральная вставка, затем – пых! – мерцает с треском искра, и все. Прикуриватель не работает.

Некурящему водителю вроде бы и горя мало, бог с ним, ремонт подождет. Но вся загвоздка в том, что благодаря особенностям схемы подключения прикуривателя на ВАЗ 2107 из строя вместе с ним выходит и не работает автомагнитола (или радио), а так же автомобильные часы вместе с их подсветкой.

При наступлении третьего тысячелетия проблем стало еще больше: в это гнездо подключается зарядка сотового телефона, запитывается видеорегистратор, мини – телевизор и даже маленький холодильник. Все это абсолютно не страшно, но вот некоторые ленивые автолюбители перестали возить с собой ручной или ножной насос, и пользуются исключительно электрическим, от того же источника. Вот тут и начинаются проблемы на шоссе, в случае прокола. Нужно голосовать «на попросить насос».

На ум приходит замена прикуривателя в любимой ВАЗ 2107, или, в крайнем случае, ремонт. Но давайте вначале разберемся и посмотрим, какова схема подключения прикуривателя.

Электрическая схема подключения прикуривателя автомобиля ВАЗ 2107

Существуют небольшие различия в зависимости от того, какая модель центральной консоли установлена в автомобиле.

Если произведена замена и у вас стоит «пятерочная консоль», схема подключения следующая:

Цвет питания сине – красный, парный, цвет же минусовой «массы» — парный, черный с белым. Масса закреплена возле релюшки зажигания. Одна ветвь запитывает свет в «бардачке».

Родная консоль (центральная) ВАЗ 2107, принцип подключения таков:

«масса» — имеет черный цвет, провода, идущие на освещение – белого цвета, их два. Схема предусматривает, что один провод выполняет подсветку панели.

Провод силового питания – синий с красным, парный, одна часть подходит и запитывает бортовые часы.

Также важно знать, что кроме проводов, схема содержит:

Сам прикуриватель;
Предохранитель, рассчитанный на 10 ампер с маркировкой F 6, который находится в монтажном блоке.

Причины возникновения неисправности

Часто бывает, что гнездо прикуривателя ВАЗ 2107является розеткой, что было описано выше. Схема расчета простая: при умножении максимальной силы тока, на которую рассчитан предохранитель (10 А) на вольтаж бортовой цепи (напряжение 12 В) получаем 120 Вт. Если это не только розетка, а разветвитель, об этом нужно помнить. Предохранитель будет гореть, как спичка (в лучшем случае), и ремонт станет привычным делом. Работает хорошо нагрузка не более 100 Вт.

Иногда окисляются контакты самого прикуривателя, или его разъема. Тогда они зачищаются, предварительно сбросив «массу», во избежание короткого замыкания. Замена вовсе необязательна, ремонт своими руками может выполнить каждый.

Следующий вариант поломки в том, что многие дополнительные устройства неплотно входят в гнездо прикуривателя, контакт со стенками плохой, начинается «болтанка», и случается замыкание. После этого возникает оплавление контактов, и прикуриватель не работает. Если контакты оплавлены, то можно провести ремонт, зачистив и перепаяв их, или требуется замена. В этом случае большие пиковые нагрузки приходятся и на предохранитель.

Наконец, иногда просто может перегореть спираль на самом прикуривателе. В таком случае, нужна просто замена головки его на новую. Если не получается найти запчасть, то можно провести простой ремонт – почистить спиральку прикуривателя от копоти и нагара.

По правилам, на прикуривателе ВАЗ 2107 спираль должна нагреваться докрасна и выщелкиваться в течение 20 секунд. В том случае, если время отличается в ту или иную сторону, то временная схема может быть отрегулирована с помощью разгиба или подгиба контактов прикуривателя. Если регулировка не помогла, то поможет решить проблему замена детали.

Снимаем прикуриватель

Вначале снова, как всегда, без исключения, обесточиваем «массу», скидывая с аккумулятора минусовую клемму;
Берем пассатижи и подтягиваем слегка металлический ободок на прикуривателе, стараясь его не повредить.
После этого аккуратно вытягиваем прикуриватель, чтобы не оторвать провода. Если на этом этапе замечены оторванные провода, нужно их аккуратно припаять.

comments powered by HyperComments Загрузка…

Возможно, вам будет интересно:

7vaz.ru

Запасные части и аксессуары для автомобилей ФОРД
