Хроники Магнитолы — Двухканальный усилитель Power Acoustik PS2-820. Одноклассники

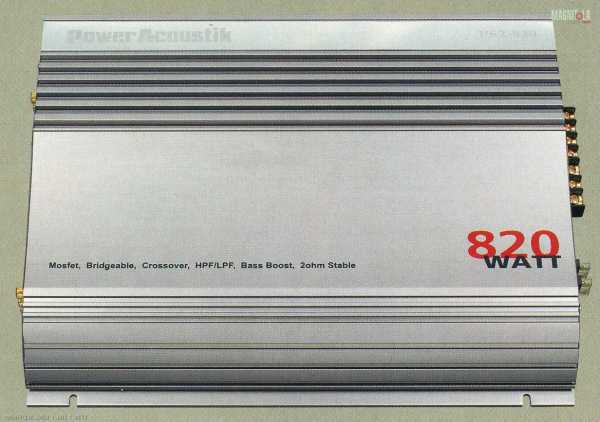

Это пока первый из одноклассников, который даже не пытается прикинуться компактным (дальше таких будет большинство). О серьёзности намерений разработчиков говорит и масса усилителя, и общий номинал предохранителей — 50 А. Правда, для таких токов размеры зажимов «силы» (ширина «вилочек» 10,5 мм) как будто маловаты.Покрытие корпуса имитирует титан менее удачно, чем, скажем, у предыдущего участника, но к общему качеству исполнения деталей придраться трудно. Функциональный набор таков. Пара линейных выходов, нерегулируемый буст и входы высокого уровня. Можно напомнить, что входы высокого уровня, по нашему разумению, полезны не тем, что позволяют строить аудиосистему на основе трехгрошовой магнитолы, а тем, что оборудованные ими усилители без проблем подключаются к штатному головному устройству автомобиля. Линейные выходы непрямые. Буст можно задействовать при включённом фильтре НЧ и в широкополосном режиме. Хотя частоты среза фильтров регулируются раздельно, диапазон перестройки у них одинаковый: от 40 до 250 Гц.
Максимальная мощность (14,4 В, к.н.и. = 1%, 4 Ом/2 Ом), Вт 169/265
Коэффициент нелинейных искажений (1 кГц, P = 0,1 Pmax, 4 Ом/2 Ом), % 0,008/0,020
Входная чувствительность, В 0,25 — 7,7
Отношение сигнал/шум, дБА 101,5
Переходное затухание, дБ 55
Диапазон частот (+0/-1дБ), Гц 8 — 34000
Скорость нарастания сигнала на выходе, В/мкс 20
Габаритные размеры, мм 350 х 260 х 58

С выходной мощностью всё в порядке даже по жёстким требованиям нынешнего теста. А когда тест подойдет к концу, окажется (мы-то уже знаем), что Power Acoustik — самый «накачанный» в сегодняшней подборке. В частности, в сабвуфер он сможет отдать примерно 450 Вт, а это весьма серьёзно, особенно за такие деньги. Относительно низкое переходное затухание в данном случае можно если не оправдать, то, по крайней мере, объяснить: могучие токи выходного каскада создают и соответствующие магнитные поля наводок. А теперь обратите внимание на коэффициент нелинейных искажений (4 Ом): меньше одной сотой процента при четырёх транзисторах в параллельном включении — это редкость чрезвычайная. К появлению емкостной нагрузки усилитель относится достаточно сдержанно: ток потребления возрастает на 25%, а на выходе появляются затухающие колебания стартовой амплитуды 10% и частоты 300 кГц.

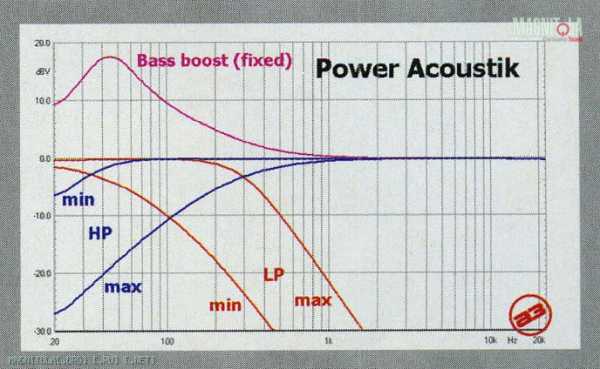

Буст обеспечивает фиксированный подъём на 18,5 дБ с центральной частотой 44 Гц. Нижние границы перестройки фильтров совпали на частоте 34 Гц. Верхний предел регулирования у фильтра НЧ 280 Гц, у фильтра ВЧ — 320 Гц. Крутизна спада фильтра НЧ, как обычно, меняется незначительно, снижаясь до 10 дБ/окт. на нижней границе диапазона перестройки. Добротность ФВЧ довольно низкая, а крутизна спада во всём диапазоне мало отличается от 6 дБ/окт. Похожая картина уже была, припоминаете?

ЛИЧНОЕ ДЕЛО
КТО
Power Acoustik PS2-820

ПОЧЕМ
$163
ЭТО — ПЛЮС
Высокая мощность
Входы высокого уровня
Низкие искажения на нагрузке 4 Ом
ЭТО — МИНУС
Ступенчатый буст
Невысокое переходное затухание
Неидеальная реализация фильтров
ОДНИМ СЛОВОМ…
Аппарат с высокой отдачей ватт на доллар
РЕЙТИНГ
Мощность 9
Технические характеристики 8
Оснащённость 8
Фильтры 7
Удобство установки 8
Итог 40

Источник: журнал Автозвук, 09/2004. Петр Хохлов

magnitola.net

Двухканальный усилитель Power Acoustik PS2-820. Одноклассники

Это пока первый из одноклассников, который даже не пытается прикинуться компактным (дальше таких будет большинство). О серьёзности намерений разработчиков говорит и масса усилителя, и общий номинал предохранителей — 50 А. Правда, для таких токов размеры зажимов «силы» (ширина «вилочек» 10,5 мм) как будто маловаты.Покрытие корпуса имитирует титан менее удачно, чем, скажем, у предыдущего участника, но к общему качеству исполнения деталей придраться трудно. Функциональный набор таков. Пара линейных выходов, нерегулируемый буст и входы высокого уровня. Можно напомнить, что входы высокого уровня, по нашему разумению, полезны не тем, что позволяют строить аудиосистему на основе трехгрошовой магнитолы, а тем, что оборудованные ими усилители без проблем подключаются к штатному головному устройству автомобиля. Линейные выходы непрямые. Буст можно задействовать при включённом фильтре НЧ и в широкополосном режиме. Хотя частоты среза фильтров регулируются раздельно, диапазон перестройки у них одинаковый: от 40 до 250 Гц. Максимальная мощность (14,4 В, к.н.и. = 1%, 4 Ом/2 Ом), Вт 169/265 Коэффициент нелинейных искажений (1 кГц, P = 0,1 Pmax, 4 Ом/2 Ом), % 0,008/0,020 Входная чувствительность, В 0,25 — 7,7 Отношение сигнал/шум, дБА 101,5 Переходное затухание, дБ 55 Диапазон частот (+0/-1дБ), Гц 8 — 34000 Скорость нарастания сигнала на выходе, В/мкс 20 Габаритные размеры, мм 350 х 260 х 58 С выходной мощностью всё в порядке даже по жёстким требованиям нынешнего теста. А когда тест подойдет к концу, окажется (мы-то уже знаем), что Power Acoustik — самый «накачанный» в сегодняшней подборке. В частности, в сабвуфер он сможет отдать примерно 450 Вт, а это весьма серьёзно, особенно за такие деньги. Относительно низкое переходное затухание в данном случае можно если не оправдать, то, по крайней мере, объяснить: могучие токи выходного каскада создают и соответствующие магнитные поля наводок. А теперь обратите внимание на коэффициент нелинейных искажений (4 Ом): меньше одной сотой процента при четырёх транзисторах в параллельном включении — это редкость чрезвычайная. К появлению емкостной нагрузки усилитель относится достаточно сдержанно: ток потребления возрастает на 25%, а на выходе появляются затухающие колебания стартовой амплитуды 10% и частоты 300 кГц. Буст обеспечивает фиксированный подъём на 18,5 дБ с центральной частотой 44 Гц. Нижние границы перестройки фильтров совпали на частоте 34 Гц. Верхний предел регулирования у фильтра НЧ 280 Гц, у фильтра ВЧ — 320 Гц. Крутизна спада фильтра НЧ, как обычно, меняется незначительно, снижаясь до 10 дБ/окт. на нижней границе диапазона перестройки. Добротность ФВЧ довольно низкая, а крутизна спада во всём диапазоне мало отличается от 6 дБ/окт. Похожая картина уже была, припоминаете? ЛИЧНОЕ ДЕЛО КТО Power Acoustik PS2-820 ПОЧЕМ $163 ЭТО — ПЛЮС Высокая мощность Входы высокого уровня Низкие искажения на нагрузке 4 Ом ЭТО — МИНУС Ступенчатый буст Невысокое переходное затухание Неидеальная реализация фильтров ОДНИМ СЛОВОМ… Аппарат с высокой отдачей ватт на доллар РЕЙТИНГ Мощность 9 Технические характеристики 8 Оснащённость 8 Фильтры 7 Удобство установки 8 Итог 40 Источник: журнал Автозвук, 09/2004. Петр Хохлов

www.12v-club.ru

Двухканальный усилитель Power Acoustik PS2-520. Одноклассники.

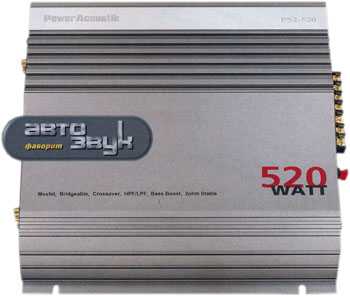

Внешний вид усилителя Power Acoustik выгодно отличает его от предшественников. По крайней мере титановое покрытие корпуса придаёт этому аппарату весьма современный вид. Все сильноточные зажимы расположены в одном блоке, не иначе изготовленном на заказ. Ширина зажимов 11 мм (питание) и 8,3 мм (все остальные). Номинал предохранителей такой же, как у предыдущего испытуемого, только здесь он один. В этом усилителе пара линейных выходов, и даже входы высокого уровня, но буст, к сожалению, ступенчатый. Как мы скоро увидим, у сегодняшних одноклассников это не редкость, но 18 дБ — всё-таки перебор. Буст можно включить, когда аппарат в широкополосном режиме либо при задействованном фильтре НЧ. Диапазон перестройки фильтров от 40 до 250 Гц. Понятно, что PS2-520 рассчитан в первую очередь на работу с сабвуфером или широкополосным фронтом, но в ряде случаев никто не помешает использовать его и в трёхполосной системе — для басов или СЧ/ВЧ-комбинации.

По выходной мощности Power Acoustik практически повторяет результаты, продемонстрированные предыдущим одноклассником (разница в 7% по мощности это всё равно что ничего). Нелинейные

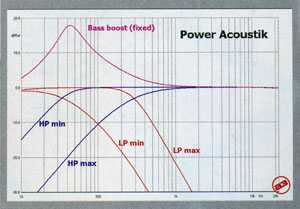

искажения низкие, и вообще с показателями здесь всё в порядке, кроме, опять же, переходного затухания. По некоторым признакам можно заключить, что в этом усилителе использованы полевые выходные транзисторы. При подключении нагрузки емкостного характера ток потребления возрастает лишь на одну десятую, а на выходе появляются затухающие колебания стартовой амплитуды 10% и частоты 340 кГц. Такое поведение мы считаем если не образцовым, то вполне нормальным. Нижняя граница фильтров практически совпала: 34 Гц плюс-минус какие-то крохи, которые в реальной жизни ничего не значат. Верхние границы диапазона перестройки тоже легли поблизости: 280 Гц у фильтра ВЧ и 300 Гц у ФНЧ. Крутизна спада характеристики фильтра НЧ снижается на нижней границе перестройки до примерно 10 дБ/окт. Крутизна второго фильтра от частоты не зависит, но она составляет 8 дБ/окт., что тоже не идеал. Буст даёт подъём ровно 18 дБ (или в девять раз по мощности) на частоте 43 Гц. Могучая вещь.

Максимальная мощность (14,4 В, к.н.и. = 1%, 4 Ом/2 Ом), Вт 119/188

Коэффициент нелинейных искажений (1 кГц, Р = 0,1 Рmах, 4 Ом/2 Ом), % 0,014/0,010
Входная чувствительность, В 0,28 — 7,3
Отношение сигнал/шум, дБА 102,5
Переходное затухание, дБ 57,5
Диапазон частот (+0/-1дБ), Гц 7,5 — 42000
Скорость нарастания сигнала на выходе, В/мкс 14
Габаритные размеры, мм 280 х 260 х 59

ЛИЧНОЕ ДЕЛО

КТО
Power Acoustik PS2-520
ПОЧЕМ
$120
ЭТО —ПЛЮС
Подходящая мощность
Входы высокого уровня
ЭТО — МИНУС
Ступенчатый буст
Неидеальные фильтры
ОДНИМ СЛОВОМ…
Неплохой вариант для старта
РЕЙТИНГ
Мощность 9
Технические характеристики 8
Оснащённость 8
Фильтры 7
Удобство установки 8
Итог 40

Источник: журнал Автозвук, 02/2005. Текст Петр Хохлов
