Неисправности фильтр масляный – Как работает и устроен масляный фильтр. Разберем обычный автомобиль, его двигатель. Плюс подробное видео

Содержание

Масляный фильтр

Масляный фильтр — часть системы смазки автомобиля. Фильтр улавливает и задерживает продукты износа, очищая моторное масло.

Моторное масло не только смазывает детали, но и смывает с них нагар и микроскопическую стружку, неизбежно образующуюся при работе любого механизма. Если масло не очищать, абразивные частицы исцарапают рабочие поверхности трущихся деталей.

История создания масляного фильтра

Считается, что автомобильный масляный фильтр изобрел американец Бобби Эванс в 1923 году. Он назвал свое изделие «Purolator», «собрав» слово из трех других слов — «pure oil later»

Устройство масляного фильтра

Фильтр — часть системы смазки двигателя. Устанавливается, как правило, на корпусе масляного насоса. Для присоединения фильтра предусмотрен полый шток с наружной резьбой, совпадающей с внутренней резьбой в выходном отверстии фильтра. Внутри корпуса установлен
 фильтрующий элемент, обратный клапан и перепускной клапан. Для плотного примыкания к корпусу масляного насоса вокруг выходного отверстия в плоской торцевой части фильтра установлено резиновое уплотнительное кольцо.

Для откручивания фильтра применяется специальный ременный или сегментный ключ, который можно приобрести в магазине автомобильных запчастей

В некоторых системах смазки (например, автомобиля Opel Corsa D) корпус фильтра является стационарным и не сменным элементом, и клапана вмонтированы в него. В таких системах меняется только мягкий фильтрующий элемент.

Принцип работы масляного фильтра

После запуска двигателя, масло под давлением начинает поступать из насоса в масляный фильтр через расположенные по кругу на торцевой части фильтра небольшие входные отверстия.

Перепускной клапан, под воздействием давления, пропускает масло в полость между корпусом фильтра и фильтрующим элементом. Масло «просачивается» сквозь него, фильтруется и попадает во внутреннюю полость масляного фильтра. После этого, пройдя через выходное отверстие, оно продолжает движение по системе смазки к трущимся деталям.

В подавляющем большинстве современных автомобилей применяется фильтрующий элемент из многократно сложенной бумаги

При загрязнении фильтрующего элемента или в случаях высокой густоты моторного масла, в фильтре открывается перепускной клапан. Он позволяет маслу проходить внутрь фильтра и далее по всей системе без очистки, минуя фильтрующий элемент. Перепускной клапан предусмотрен для того, чтобы исключить масляное голодание двигателя.

После отключения двигателя, насос прекращает подачу масла в фильтр. Происходит закрытие обратного клапана, что предотвращает вытекание масла из верхней части смазочной системы обратно в поддон картера двигателя. Это позволяет смазке оставаться в области трущихся деталей механизма ГРМ и уменьшает их износ при следующем запуске двигателя.

Возможные неисправности масляного фильтра

Фильтрующий элемент в состоянии улавливать и удерживать лишь определенный объем загрязнений. Когда он наполнен и «забит», открывается перепускной клапан фильтра и в системе, минуя фильтрующий элемент, начинает циркулировать неочищенное масло. Это ускоряет износ деталей двигателя и может привести к серьезным поломкам.

Обратный клапан фильтра удерживает масло в смазочной системе. В зависимости от размеров фильтра, его количество может быть весьма значительным. Когда масло для замены сливается из поддона картера, необходимо учитывать и тот объем, который удерживает масляный фильтр — он должен быть заменен одновременно с остальной массой, иначе старое, отработанное масло  продолжит циркуляцию в смазочной системе.  Именно поэтому очень важно менять моторное масло и масляный фильтр одновременно.

Магнит, прикрепленный к внутренней поверхности поддона картера АКПП — разновидность масляного фильтра. Он служит для улавливания наиболее крупных металлических абразивных частиц

Проанализировав состояние фильтра после замены, и зная пробег с момента предыдущего обслуживания, можно судить о состоянии двигателя автомобиля в целом.

К быстрому загрязнению фильтра может привести и попадание охлаждающей жидкости в масло при ее утечке из системы охлаждения.

Очень важно производить сезонную замену масла и масляного фильтра. Зимнее масло, даже в сравнении с всесезонным, более жидкое. Поэтому, даже при минусовых температурах, оно проходит через фильтрующий элемент, а не попадает в смазочную систему двигателя автомобиля без очистки. Это может привести к масляному голоданию, по крайней мере, в период запуска двигателя.

Масляные фильтры играют важную роль в процессе поддержания работоспособности двигателя и продления службы всех его деталей. Регулярная и своевременная замена этих фильтров важна не меньше, чем замена самого моторного масла.

blamper.ru

Масляный фильтр — Словарь автомеханика

Масляный фильтр, на английском звучит как oil filter – обеспечивает очистку моторного масла от посторонних примесей, попадающих туда в процессе циркуляции. Его, несомненно, можно назвать одним из ключевых элементов системы смазки любого двигателя внутреннего сгорания. Располагается фильтр масла в нижней части двигателя.


Виды масляных фильтров

На данный момент в автомобилестроении распространены:

  1. полнопоточные
  2. частичнопоточные
  3. комбинированные фильтры

Полнопоточные фильтры имеют самую простую конструкцию и сразу пропускают через фильтрующий блок все масло, поступающее с масляного насоса, которое после этого подается на все точки смазки двигателя. Данный маслофильтр работает на основе перепускного клапана, регулирующего давление в системе смазки. Если масляное давление масла превышает допустимое значение,его снижает перепускной клапан фильтра. В этом кроется определенный недостаток такой конструкции, поскольку при засорении фильтра, поток масла замедляется, внутреннее давление повышается, перепускной клапан открывается и пропускает в систему загрязненное масло. Перепускной клапан с одной стороны предотвращает немедленную поломку двигателя из-за прекращения его смазки, а с другой – позволяет циркулировать грязному маслу, из-за чего за состоянием фильтра нужно следить очень тщательно.

Частичнопоточный фильтр масляный двигателя очищает масло дольше, чем полнопоточный. В системах, где он применяется, масло очищается постепенно, циркулируя сразу в двух контурах: прямом – от насоса к зонам трения, и очистном – от насоса, через фильтр и к зонам трения. В процессе циркуляции масла разных контуров смешиваются, что обеспечивает очистку смазки двигателя в целом. Такие системы способны поддерживать масло в неплохом состоянии на протяжении длительного периода. Их весомое преимущество – даже при забитом фильтре и сломанных клапанах поток масла не прекратится и двигатель будет работать.

Комбинированные системы созданы с применением технологий обеих предыдущих типов. Здесь устройство масляного фильтра гарантирует максимальное качество фильтрации масла и наибольший срок его использования.


Конструкция масляного фильтра

Почти каждый современный фильтр масла является не разборным. Но тем немения достаточно много автомобилей (немецкие, американские) имеют разборной маслофильтр, предоставляющие возможность замены фильтрующего элемента. Основное преимущество, такого фильтр – возможность замены только фильтрующего элемента, а не всего узла, что существенно удешевляет обслуживание автомобиля.

Устройство масляного фильтра.

Внутри корпуса устройства размещается фильтрующий элемент и пара клапанов. Один из них – противодренажный, предназначенный для устранения обратного тока масла. Другой – перепускной клапан, обеспечивающий поток моторного масла даже при засорении фильтра и поломке противодренажного клапана. Перепускной клан срабатывает еще и при использовании масла с чрезмерной вязкостью, отличающегося утрудненной фильтрацией.

Перепускной клапан обеспечивает циркуляцию моторного масла даже при полном выходе из строя фильтра. Задача противодренажного клапана – не выпускать масло изфильтра при выключенном двигателе, чтобы его циркуляция и смазка мотора начиналась одновременно с его запуском.

Принцип работы масляного фильтра


Распространенные поломки масляного фильтра

Ухудшение работы двигателя, черный выхлоп при подгазовке, падение или повышение давления масла, возгорание соответствующей лампы на контрольной панели – все это может быть признаками неисправности масляного фильтра.

Помимо забивания фильтрующего элемента, проблема может быть связана с потерей упругости противодренажным клапаном. Проявляется это в периодическом кратковременном включении контроллера на приборной панели, чаще всего сразу после запуска двигателя. Так происходит из-за того, что во время стоянки с выключенным мотором масло вытекает из корпуса фильтра, и при запуске он начинает работать без должной смазки.

Замена масляного фильтра производится в обязательном порядке во время замены масла. За этот строк он успевает сильно засорится.

Решить проблему просто: нужно заменить масляный фильтр или фильтрующий элемент, если это разборная модель. Подозревая неправильную работу фильтра, затягивать с устранением проблемы нельзя, ведь любое ухудшение качества смазки двигателя – это его перегрев и ускоренный износ, что чревато гораздо более серьезными неисправностями и капитальным ремонтом.


Периодичность замены

Ни один масляный фильтр не отличается выдающейся долговечностью.

Превышение срока эксплуатации грозит нарушением интенсивности и качества очистки. Масло не очищается и остается грязным, что ускоряет износ частей двигателя.

Специалисты рекомендуют обновлять фильтрационную систему хотя бы раз в 10 тысяч километров пробега, как правило замена фильтра происходит вместе с непосредственно процедурой замена масла.

Связанные термины

etlib.ru

масляный фильтр

Масляный фильтр является очень важной деталью четырёхтактного двигателя, ведь он задерживает продукты износа его деталей и позволяет значительно растянуть сроки замены моторного масла, без ущерба для мотора. В этой статье, больше рассчитанной на новичков, будут подробно рассмотрены практически все вопросы, связанные с фильтрами для очистки масла, такие как: какие бывают фильтры, где находится масляный фильтр, устройство и принцип работы, как выбрать фильтр и другие нюансы.

Трудно представить, но вплоть до 20-х годов прошлого века в масляных системах четырёхтактных двигателей масляный фильтр вообще отсутствовал и моторное масло довольно быстро (всего через 700-800 км. пробега) насыщалось продуктами износа деталей двигателя (мелкой металлической пылью) и загрязнённое масло необходимо было обязательно сменить до тысячной отметки на одометре. Иначе жизнь (ресурс) мотора была очень короткой.

К тридцатым годам прошлого века  в систему смазки стали устанавливать масляный фильтр и ресурс двигателей увеличился в несколько раз, как и увеличились сроки замены моторного масла. В добавок фильтр позволил значительно сэкономить на моторном масле.

Ниже мы сначала рассмотрим устройство и изготовление фильтра для очистки масла, а далее рассмотрим его расположение, назначение и другие нюансы.

Устройство масляного фильтра.

Большинство фильтров для очистки моторного масла от продуктов износа, имеют практически одинаковую конструкцию, за исключением некоторых мелочей. Но фильтры делятся на разборные (со сменным фильтрующим элементом, так называемым катриджем) и не  разборные.

Разборные фильтры остались на древних советских автомобилях (например Москвич 412 и 2140 — см. фото 1) и некоторых мотоциклах — например на нашем отечественном тяжёлом мотоцикле Урал. Кстати разборные фильтры до сих пор устанавливают и на некоторые иномарки (в том числе и на легковые), но всё же чаще их устанавливают на большинство микроавтобусов фирм Mercedes, Ford, IVECO и многих мелкотонажных грузовиков японских, корейских и европейских фирм. А неразборные (одноразовые фильтры) устанавливают на большинство современных двигателей легковых машин.

Масляные фильтры:
а — не разборный; Б — разборный — автомобиля Москвич 2140;  1 — корпус фильтра, 2 — дно корпуса, 3 — противодренажный клапан, 4 — перепускной клапан, 5 — уплотнительное кольцо, 6 — фильтрующий элемент, 7 — сливная пробка, 8  и 12 — уплотнительные резиновые кольца, 9 — стяжной болт, 10 — внутренний перфорированный цилиндр (каркас), 11 — сменный фильтрующий элемент, 13 — крышка фильтра, 14 — колпачок, 15 — седло перепускного клапана, 16 — шарик перепускного клапана.



Разница разборного и не разборного фиьтра хорошо видна на рисунке 2.

Как понятно из названия, у разборных масляных фильтров корпус 1 многоразовый, то есть разборный, а бумажный фильтрующий элемент 11 — сменный. Разобрав корпус, загрязнённый и отслуживший своё катридж  извлекают и далее на его место вставляют новый. После чего корпус собирают и затягивают стяжной болт 8.



Такие фильтры позволяют сэкономить владельцу автомобиля или мотоцикла, так как сам катридж (фильтрующий элемент, показанный на фото 1 выше) стоит гораздо дешевле неразборного фильтра.

Но как я уже говорил, такая конструкция осталась лишь на некоторых старых автомобилях и некоторых мотоциклах.





У не разборного фильтра (см. рис 3) корпус завальцован при изготовлении на заводе и фильтрующий элемент извлечь нельзя, и по мере загрязнения фильтра его просто выкручивают с двигателя с помощью специального ключа-съёмника (о разных моделях таких съёмников я подробно описал вот тут) и заменяют новым фильтром.

Фильтрующий элемент как разборных, так и не разборных фильтров изготавливают из специальной пористой фильтровальной маслостойкой бумаги, изготовленной из смеси синтетических и целлюлозных волокон с добавками стекловолокна.

А для того, чтобы придать фильтрующему элементу нужную механическую прочность и жёсткость, а так же требуемые физико-химические свойства, пористый фильтрующий элемент пропитывается на заводах специальным составом, как правило на основе фенол-формальдегидных смол.

Пропитанную вышеописанным составом пористую фильтровальную бумагу складывают в виде «гармошки» и далее оборачивают вокруг перфорированной (с отверстиями) тонкостенной стальной трубки. В итоге, образовывается гофрированный цилиндр, с торцами в виде многолучевой звезды, при виде сверху, или снизу.



Ну и далее, с помощью полимерного маслостойкого клея на верхний и нижний торец гофрированного цилиндра наклеивается металлическое тонкостенное кольцо (кольцо может быть и основой клапана), через которое фильтрующий элемент крепится к корпусу фильтра.

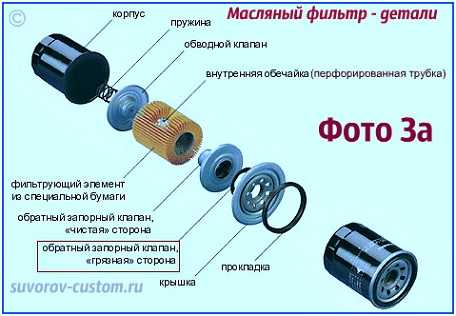

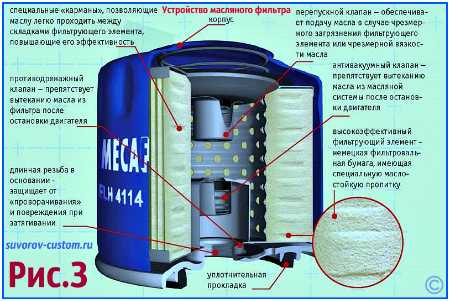

Устройство не разборного фильтра хорошо видно на рисунке 3, 3а, а также в видеоролике чуть ниже.

Кроме корпуса и бумажного фильтрующего элемента внутри фильтра ещё имеются два клапана, один из которых предназначен для предотвращения обратного оттока масла (так называемый противодренажный клапан). Он представляет из себя манжету из маслостойкой резины своеобразного профиля, с мягкими эластичными краями. Раньше на некоторых фильтрах манжету поджимали пружиной, но сейчас на более современных фильтрах просто делают резиновые рёбра жёсткости на манжете, для придания ей большей упругости.

Манжета свободно пропускает моторное масло в корпус фильтра, но не позволяет маслу свободно вытекать из корпуса в поддон картера двигателя, когда он не работает (заглушен). Это позволяет сохранить определённое количество масла в корпусе фильтра и в масляных магистралях и во время пуска мотора обеспечивается мгновенная подача масла к трущимся парам двигателя.

При последующем холодном запуске двигателя, определённая порция масла захватывается масляным насосом и сразу поступает в магистраль системы смазки, и пары трения не работают на сухую, в первые секунды работы двигателя. Во время пуска и работы двигателя, мягкие края манжеты легко отжимаются потоком масла и открывают ему проход, а когда мотор будет заглушен, то стекающее в фильтр масло поджимает манжету и она перекрывает проход, и масло остается в магистрали

Второй клапан перепускной и он как бы аварийный, то есть предназначается для свободного прохождения масла через фильтрующий элемент, если вдруг первый клапан забьётся (или залипнет) продуктами износа двигателя.

Ну и перепускной клапан будет открываться ещё в случае загустевания масла зимой, если оно тяжело проходит через фильтрующий элемент, или просто в случае использования масла повышенной вязкости.

Перепускной клапан — это как бы свободный проход для моторного масла в аварийных случаях и он необходим для того, чтобы масло поступало к трущимся парам мотора даже в случае полного отказа (засорения) фильтрующего элемента.

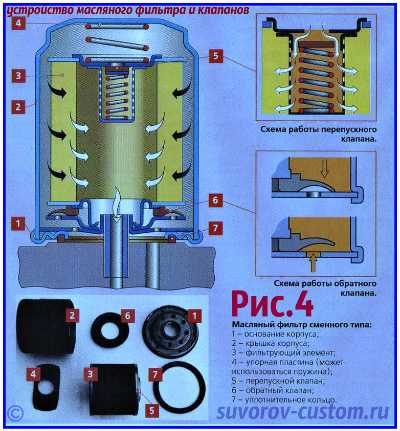

Расположение и работа обоих клапанов хорошо видна на рисунке 4. А сам принцип работы клапанов фильтра и всей системы смазки я очень подробно описал в статье «Важные детали системы смазки» которую желающие могут почитать вот тут. Также будет полезным почитать вот здесь о системе смазки двигателя и о её неисправностях.

Где находится масляный фильтр и его назначение.

Фильтр для очистки моторного масла устанавливается на специальном резьбовом штуцере, находящемся сбоку на блоке цилиндров двигателя. Этот резьбовой штуцер установлен на пути циркуляции моторного масла по масляной магистрали системы смазки мотора. Фильтр устанавливается на пути потока моторного масла, сразу после масляного насоса.

Когда масляный насос начинает закачивать масло с помощью трубки маслоприёмника, находящегося в поддоне мотора, масло после насоса сразу попадает в масляный фильтр, фильтруется в нём от продуктов износа и других примесей и только после этого попадает в масляную магистраль и к трущимся деталям мотора. Я об этом уже писал в статье про систему смазки вот здесь.

Основной функцией масляного фильтра является фильтрация (очистка) масла от продуктов износа (металлической пыли и других механических примесей) трущихся пар мотора, таких как вкладышей и шеек коленвала, а так же распредвала и его постелей,  поршней и поршневых колец, цилиндров, шестерен, подшипников и других деталей двигателя.

Постепенный износ деталей двигателя насыщает моторное масло продуктами износа, которые представляют собой абразивную смесь, существенно ускоряющую износ поверхностей трущихся пар выше перечисленных мной деталей. И именно масляный фильтр задерживает и не допускает попадания в масляную систему продуктов износа, и благодаря этому ресурс двигателя значительно увеличивается, при достаточно долгих (до 10 тысяч) сроков замены масла.

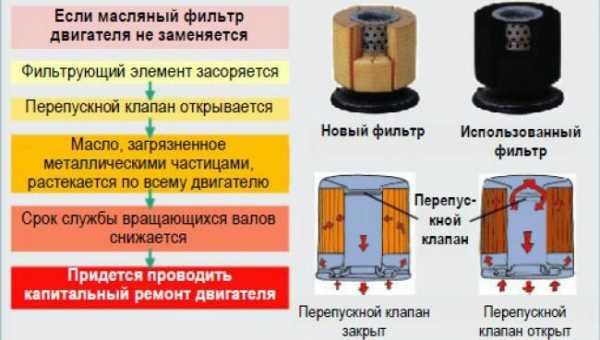

Но следует учесть, что даже самый высококачественный масляный фильтр, от авторитетных производителей, задерживает не все механические примеси, самые мелкие примеси фильтрующий элемент пропускает. Ведь поры фильтровальной бумаги не должны быть очень мелкими, так как фильтрующий элемент с очень мелкими порами быстро забьется и его пропускная способность почти полностью снизится.

В итоге перепускной клапан откроется, масло пойдёт через него, а не через поры фильтрующего элемента и фильтрация уже не будет происходить вообще, ну и давление масла в магистрали после фильтра упадёт (как узнать точное давление масла и причины его падения читаем тут). Для серийных двигателей считается нормальным, если фильтрующий элемент задерживает около половины твердых частиц, которые крупнее 45 микрон (примерно 0,05 мм.). А те частицы которые мельче, не наносят ощутимого вреда трущимся парам двигателя.

Для гидравлических систем фильтрующий элемент должен обеспечивать задержание твердых частиц, размером чуть меньше, примерно 25-40 микрон.

Как выбрать масляный фильтр.

Перед выбором масляного фильтра, перед походом в магазин, или на рынок, конечно же следует уточнить точную модель вашего автомобиля или мотоцикла, чтобы продавцу в авто-магазине иметь возможность точно подобрать фильтр именно к вашему двигателю.

В магазине вам могут предложить несколько вариантов одних и тех же фильтров (по диаметру посадочной резьбы и другим техническим параметрам), но от разных производителей. Но всё же наиболее качественные масляные фильтры выпускают два мировых лидера «Hollingsworth&Vose»  и  «Ahlstrom» .Также отличные по качеству, безотказности и эффективности выпускают масляные фильтры такие фирмы как «Champion», «MANN» и «Purolator», которые не так давно появились в авто-магазинах и рынках России и стран СНГ.

Также неплохие и недорогие фильтры «СНАМР» выпускает американская фирма «Champion Laboratories» Многие путают эту компанию с выше описанной европейской фирмой «Champion»). Из отечественных фильтров неплохо себя зарекомендовали  фильтры Куйбышевского и Ливенского заводов, расположенных в Новосибирском регионе. Кстати, цена фильтров от этих отечественных производителей меньше, чем зарубежных, но качество не хуже.

Что касается более дешёвых фильтров от азиатских подвальных производителей, то не стоит вестись на их дешёвую цену, которая может быть в два и более раза меньше чем у авторитетных производителей.

Всё дело в том, что для производства специальной высококачественной фильтровальной бумаги, которая будет соответствовать таким требованиям как: масло-стойкость, температуро-стойкость, удержание примесей нужного размера, химической стойкости к агрессивной среде горячего моторного масла, от которого зависит долговечность, ну и другим важным параметрам, от которых зависит дальнейшая эффективная эксплуатация масляного фильтра. И для всего этого необходимы очень большие финансовые вложения. Причём не только в приобретение высококачественного оборудования, но ещё и для закупки высококачественного сырья. А мелким не раскрученным фирмам это не под силу.

Производство фильтровальной бумаги обходится совсем не дёшево, поскольку она должна отвечать целому ряду вышеописанных параметров. И разумеется низкосортная фильтровальная бумага, помимо её недолговечности, ещё и не способна эффективно задерживать различные примеси и продукты износа деталей двигателя. Как правило поры в низкосортной бумаге недостаточно мелкие и поэтому при использовании таких фильтров, двигатель будет быстрее изнашиваться, и его ресурс ощутимо сократится (особенно ресурс вкладышей и шеек коленвала, а так же распредвала).

И естественно экономия на дешёвых фильтрах впоследствии приведет к более значительным тратам на капитальный ремонт двигателя.

Качественный масляный фильтр должен иметь корпус, который обладает достаточной прочностью, чтобы выдерживать скачки давления, а так же вибрацию двигателя и быть стойким к коррозии. Так же фильтр должен иметь уплотнительные кольца из качественной маслостойкой резины, чтобы не допустить утечки масла из системы смазки и потерю давления. Ощутимую роль в герметичности фильтра играют уплотнительное кольцо и клапан, однако их качество новичку определить сложно, поэтому следует приобретать фильтр от известных авторитетных брендов, описанных выше.

Что бы новичку не ошибиться в выборе, следует обратить внимание на обязательное условие — у производителя должно быть наличие сертификата качества. Так же при выборе фильтра следует обратить внимание на указание производителя и как напечатаны надписи на упаковке. Разумеется они должны быть чёткими и без ошибок, если же хоть одна буква напечатана неправильно, то такое изделие изготавливается в азиатских странах (скорей всего в Китае) и как правило с соблюдением минимально необходимых технических условий.

По каким признакам можно выявить подделку, наглядно можно посмотреть в видеоролике чуть ниже.

Так же, как выявить поддельные запчасти я написал подробно в отдельной статье вот здесь.

Сейчас уже некоторые производители фильтров и других авто-запчастей регистрируют свою фирму в одной из европейских стран, а затем поставляет и реализует под европейским брендом азиатскую продукцию. Такие фирмы как правило не имеют сертифицированной продукции и поэтому при покупке следует всегда искать сведения о сертификации и точные данные производителя.



Авторитетные фирмы реализуют только сертифицированную продукцию и всегда печатают на упаковке точное и безошибочное наименование своей страны, а также свои более точные координаты, включая телефон (факс) своей службы поддержки. К тому же о проверенных авторитетных брендах, кроме сертификата, возможно найти данные о качестве продукции, из информации системы контроля качества, применяемой самим производителем. У таких производителей их технологии производства всей продукции всегда соответствуют международным стандартам качества (по нормам ISO-9001).

Дефекты масляных фильтров.

Как правило, первым и наиболее часто встречающимся дефектом у некачественных фильтров бывает потеря упругости резинового противодренажного клапана. Этот дефект часто встречается у фильтров отечественных и азиатских не сертифицированных производителей.

К сожалению, выявить этот дефект при покупке фильтра даже специалисту не представляется возможным. Ведь нужная упругость резины клапана выявится только после запуска двигателя. Здесь стоит уповать только на авторитет известного и качественного производителя.

Эта неисправность выявляется как я уже говорил только после установки фильтра на двигатель и после его запуска. И выявляется очень просто, с помощью контрольной лампы давления масла (или по стрелке манометра, если он есть). Когда двигатель запускается, то лампа давления масла гаснет не сразу, а через несколько секунд (5– 20 секунд — чем больше простой автомобиля, тем дольше). Наглядно такой дефект можно посмотреть в видеоролике ниже, под этой статьёй.

Такая неисправность происходит из-за того, что когда двигатель не работает и автомобиль простаивает, из-за неплотно закрытого клапана (так как он потерял упругость) моторное масло постепенно стекает в поддон мотора. И лампа гаснет только после определённого времени, пока не заполнится вся система смазки и давление возрастёт до нормы.

Разумеется такой дефект не добавит здоровья двигателю и если не поменять дефектный масляный фильтр и заводить двигатель с таким дефектом достаточно долго, то у мотора ощутимо сократится ресурс. Ведь первые секунды после запуска мотора трущиеся пары работают практически на сухую. Естественно этого допускать нежелательно и следует устранить неисправность с помощью замены неисправного фильтра качественным, у которого клапан с нормальной упругостью.

Конечно же причины падения давления масла могут быть и другими (я уже их описывал их в статье «Как проверить давление масла» — ссылка на статью выше), например из-за повышенных зазоров в трущихся парах, или из-за износа внутренних деталей масляного насоса. Но при таких неисправностях давление масла будет недостаточным постоянно, а не только после запуска мотора.

Второй дефект некачественных фильтров, который встречается несколько реже, чем первый — это когда фильтрующий элемент не выдерживает давления масла и некачественная фильтровальная бумага деформируется, а иногда и рвётся. При такой неисправности мало того, что моторное масло начнёт циркулировать по системе не фильтруясь, так ещё и обрывки бумаги могут забить редукционный клапан или масляные каналы двигателя.

А это уже намного серьёзнее и приведет к трению на сухую трущихся пар и если водитель вовремя не заметит потери давления масла, то это приведёт к прихватыванию шеек коленвала к шатунным или коренным подшипникам (вкладышам) и к клину мотора. Бывали случаи пробивания прихваченным шатуном картера двигателя и к полному выходу его из строя.

Исходя из вышеописанного можно сделать вывод, что масляный фильтр серьёзная деталь и к его выбору следует подходить со всей серьезностью, и экономить здесь не уместно. Так как от качества фильтра зависит не только дальнейший ресурс вашего двигателя. Гораздо важнее то, что бы Ваш мотор был не испорчен ещё совсем новым, из-за клина, который был описан выше.

Вот вроде бы и всё. Надеюсь эта статья поможет новичкам не ошибиться в выборе масляного фильтра, успехов всем.

suvorov-castom.ru

Ремонт масляных фильтров | ТО и ТР автомобиля

Основные дефекты масляных фильтров:

  • нарушение пропускной способности и ухудшение очистки масла в результате загрязнения фильтров грубой очистки

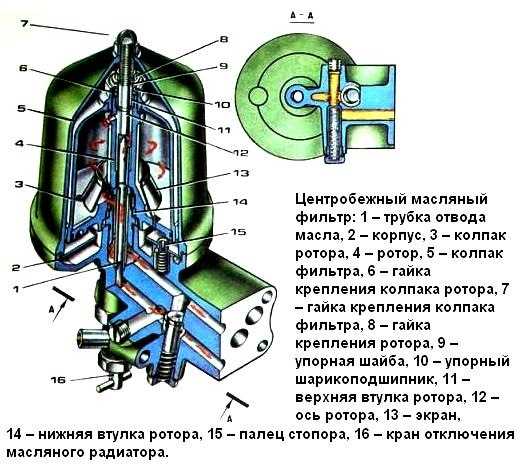

  • снижение частоты вращения ротора центробежного очистителя (центрифуги)
  • износ отдельных сопряжений

Для очистки фильтрующие элементы грубой очистки масла кипятят в течение 3 ч в 10%-ном растворе каустической соды, промывают в воде, помещают на 24 ч в моющую жидкость АМ-15 и промывают в растворе синтетических моющих средств. После мойки их проверяют на пропускную способность, определяя время заполнения фильтра, погруженного в дизельное топливо при 20°С до уровня, отстоящего от верхней кромки на 30 мм. Время заполнения фильтрующего элемента, бывшего в эксплуатации, — 40 с, нового — 20 с. Поврежденные места запаивают (общая площадь не более 5 см2).

Нарушение работы центрифуги определяют по неравномерному шуму и выбегу ротора после остановки двигателя. Ротор разбирают, удаляют отложения и промывают детали. Отверстия форсунок прочищают медной проволокой диаметром 1,5-1,8 мм. При увеличении зазора между втулками и осью ротора более чем на 0,2 мм запрессовывают новые втулки и развертывают их совместно в корпусе и крышке, выдерживая зазор 0,016-0,090 мм.

Ось ротора затягивают с моментом 80—100 Н • м. Осевое перемещение ротора должно быть в пределах 0,4-1,0 мм.

Трещины в чугунных корпусах заваривают электродами ОЗЧ-1, ОЗЧ-2 или полуавтоматической сваркой проволокой ПАНЧ-11, а в корпусах из алюминиевого сплава аргонно-дуговой сваркой. В качестве присадочного материала используют прутки из такого же материала.

Собранные фильтры испытывают и регулируют на стенде КИ- 5278М или КИ-9158. Испытание фильтра проводят с исправным масляным насосом двигателя той же марки. Поэтому сразу после испытания насоса, не снимая его со стенда, устанавливают на специальную плиту стенда корпус фильтра в сборе с клапанами и осью ротора. Сначала проверяют герметичность клапанов и регулируют давление их срабатывания в соответствии с техническими требованиями. После регулировки клапанов проверяют герметичность ротора центрифуги. Для проверки герметичности и частоты вращения ротора с центрифуги снимают колпак и устанавливают защитный (технологический) кожух. Придерживая ротор центрифуги рукой, вентилем стенда создают нормальное давление рабочей жидкости и смотрят за подтеканием. Не допустима течь из-под крышки (стакана) ротора и его верхнего уплотнения; допускается просачивание рабочей жидкости сквозь зазоры в подшипниках, резьбовое соединение гайки и корпуса ротора. Затем, отпустив ротор, открывают магистральный кран и при давлении рабочей жидкости на входе в фильтр 0,70-0,75 МПа измеряют прибором КИ-1308В частоту вращения ротора центрифуги. Она должна быть в пределах 5000-5500 мин-1 (в зависимости от марки двигателя). Давление масла за фильтром — 0,3 МПа.

После проверки ротора снимают прибор КИ-1308В с его оси, ставят на корпус фильтра колпак, закрепляют его и проверяют фильтр на герметичность. При давлении рабочей жидкости 0,6-0,7 МПа подтекание масла и запотевание на наружной поверхности фильтра в течение 0,5-1,0 мин не допускается.

ustroistvo-avtomobilya.ru

Масляный фильтр — DRIVE2

Масляный фильтр, на английском звучит как oil filter – обеспечивает очистку моторного масла от посторонних примесей, попадающих туда в процессе циркуляции. Его, несомненно, можно назвать одним из ключевых элементов системы смазки любого двигателя внутреннего сгорания. Располагается фильтр масла в нижней части двигателя.
Виды масляных фильтров:
— полнопоточные
— частичнопоточные
— комбинированные фильтры

Полнопоточные фильтры имеют самую простую конструкцию и сразу пропускают через фильтрующий блок все масло, поступающее с масляного насоса, которое после этого подается на все точки смазки двигателя. Данный маслофильтр работает на основе перепускного клапана, регулирующего давление в системе смазки. Если масляное давление масла превышает допустимое значение, его снижает перепускной клапан фильтра. В этом кроется определенный недостаток такой конструкции, поскольку при засорении фильтра, поток масла замедляется, внутреннее давление повышается, перепускной клапан открывается и пропускает в систему загрязненное масло. Перепускной клапан с одной стороны предотвращает немедленную поломку двигателя из-за прекращения его смазки, а с другой – позволяет циркулировать грязному маслу, из-за чего за состоянием фильтра нужно следить очень тщательно.

Частичнопоточный фильтр масляный двигателя очищает масло дольше, чем полнопоточный. В системах, где он применяется, масло очищается постепенно, циркулируя сразу в двух контурах: прямом – от насоса к зонам трения, и очистном – от насоса, через фильтр и к зонам трения. В процессе циркуляции масла разных контуров смешиваются, что обеспечивает очистку смазки двигателя в целом. Такие системы способны поддерживать масло в неплохом состоянии на протяжении длительного периода. Их весомое преимущество – даже при забитом фильтре и сломанных клапанах поток масла не прекратится и двигатель будет работать.

Комбинированные системы созданы с применением технологий обеих предыдущих типов. Здесь устройство масляного фильтра гарантирует максимальное качество фильтрации масла и наибольший срок его использования.

Конструкция масляного фильтра:
Почти каждый современный фильтр масла является не разборным. Но тем немения достаточно много автомобилей (немецкие, американские) имеют разборной маслофильтр, предоставляющие возможность замены фильтрующего элемента. Основное преимущество, такого фильтр – возможность замены только фильтрующего элемента, а не всего узла, что существенно удешевляет обслуживание автомобиля. Внутри корпуса устройства размещается фильтрующий элемент и пара клапанов. Один из них – противодренажный, предназначенный для устранения обратного тока масла. Другой – перепускной клапан, обеспечивающий поток моторного масла даже при засорении фильтра и поломке противодренажного клапана. Перепускной клан срабатывает еще и при использовании масла с чрезмерной вязкостью, отличающегося утрудненной фильтрацией. Перепускной клапан обеспечивает циркуляцию моторного масла даже при полном выходе из строя фильтра. Задача противодренажного клапана – не выпускать масло изфильтра при выключенном двигателе, чтобы его циркуляция и смазка мотора начиналась одновременно с его запуском.

Распространенные поломки масляного фильтра:
Ухудшение работы двигателя, черный выхлоп при подгазовке, падение или повышение давления масла, возгорание соответствующей лампы на контрольной панели – все это может быть признаками неисправности масляного фильтра. Помимо забивания фильтрующего элемента, проблема может быть связана с потерей упругости противодренажным клапаном. Проявляется это в периодическом кратковременном включении контроллера на приборной панели, чаще всего сразу после запуска двигателя. Так происходит из-за того, что во время стоянки с выключенным мотором масло вытекает из корпуса фильтра, и при запуске он начинает работать без должной смазки. Замена масляного фильтра производится в обязательном порядке во время замены масла. За этот строк он успевает сильно засорится. Решить проблему просто: нужно заменить масляный фильтр или фильтрующий элемент, если это разборная модель. Подозревая неправильную работу фильтра, затягивать с устранением проблемы нельзя, ведь любое ухудшение качества смазки двигателя – это его перегрев и ускоренный износ, что чревато гораздо более серьезными неисправностями и капитальным ремонтом.

Периодичность замены:
Ни один масляный фильтр не отличается выдающейся долговечностью.
Превышение срока эксплуатации грозит нарушением интенсивности и качества очистки. Масло не очищается и остается грязным, что ускоряет износ частей двигателя. Специалисты рекомендуют обновлять фильтрационную систему хотя бы раз в 10 тысяч километров пробега, как правило замена фильтра происходит вместе с непосредственно процедурой замена масла.

www.drive2.ru

Как работает и устроен масляный фильтр. Разберем обычный автомобиль, его двигатель. Плюс подробное видео

Масляный фильтр, это очень важная составляющая любого двигателя автомобиля. НЕ смотря, на простоту конструкции, этот элемент продлевает жизнь силового агрегата как минимум в три раза, он банально очищает масло, а также убирает (я бы сказал — аккумулирует) всю грязь из двигателя (стружку, копоть, нагар и т.д.). Но многие из нас с вами не знают — как он работает, как он устроен. Сегодня я постараюсь убрать этот пробел, расскажу «что и как», конечно же будет текстовая версия, плюс видео …

СОДЕРЖАНИЕ СТАТЬИ

Если хотите масляный фильтр это печень автомобиля, именно он собирает все вредные вещества в двигателе, которые однозначно образуются в процессе работы. Если вы думаете что грязи просто не откуда браться, то вы ошибаетесь, стружка возникает в любом случае, от притирания металлических деталей, таких как – кольца поршней, вкладыши коленвала, клапана и т.д. Конечно металл очень прочный, да его еще и масло смазывает, однако микростружка все равно появляется от повышенных оборотов, нагрузки и прочего. Также от температуры масло пригорает, в масле начинает появляться грязь. Все это также отрицательно влияет на ресурс двигателя в целом.

Стоит отметить, что если бы не было масляного фильтра, то ресурс силового агрегата, снизился бы как минимум в 2 – 3 раза.

Так что ставить и главное вовремя менять его обязательно! ЗАПОМНИТЕ – долговечность мотора зависит от этого элемента, можно сказать напрямую.

Типы масляных фильтров

Стоит отметить, что на современных авто, фильтрующие элементы могут быть неодинаковы. Я сейчас не имею в виду сам принцип фильтрации, я имею в виду исполнение.

Могут быть:

  • В металлическом отдельном корпусе, такие обычно прикручиваются к двигателю. Они имеют свой корпус, не зависимый от корпуса силового агрегата. Это самый распространенный тип.

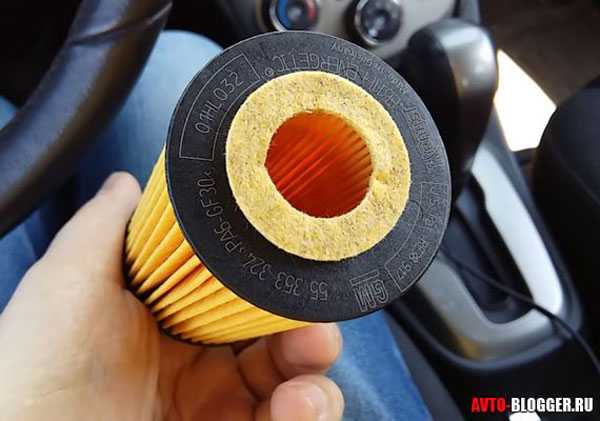

  • Просто фильтрующий элемент или погружной фильтр. Он устанавливается в специальные «стаканы» либо как еще называют «чашки». То есть его туда погружают отсюда и название. Здесь нет своего корпуса, то есть меняется сам «картридж», который собрал грязь. Такие варианты также имеют место быть, однако они не так распространены, хотя в последнее время все больше производителей смотрят в эту сторону. Все потому что «стакан» можно сделать и пластиковый, а ведь это реально экономия.

Какой вариант лучше, сейчас выяснять не будем, возможно будет отдельная статья, сейчас все же хочется поговорить именно – как работает фильтрующий элемент, но для начала давайте подумаем из чего он состоит.

Из чего устроен?

Зачастую мы видим металлический корпус, который выполнен в форме цилиндра. Верхняя часть это просто купол, а вот нижняя с мелкими отверстиями по кругу, а также с центральным под резьбу.

Но фильтрующего элемента не видно, он находится внутри.

Если честно то — масляный фильтрующий элемент, это очень простая конструкция, всю основную работу выполняет специальная бумага, которая и работает в качестве фильтра. Она находится внутри нашего цилиндрического корпуса, она банально там заперта.

Также есть два клапана – антидренажный (который препятствует вытеканию масла из фильтра) и перепускной (он сбрасывает давление, когда масло холодное и не может нормально фильтроваться через бумагу).

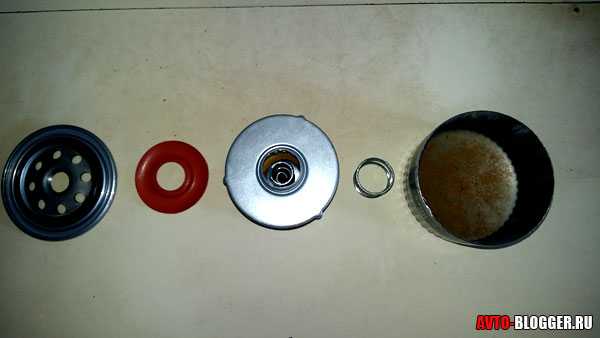

Вот собственно и все устройство, повторим еще раз:

  • Фильтрующий элемент, обычно это специальная бумага
  • Два клапана, перепускной и антидренажный
  • Цилиндрический, металлический корпус

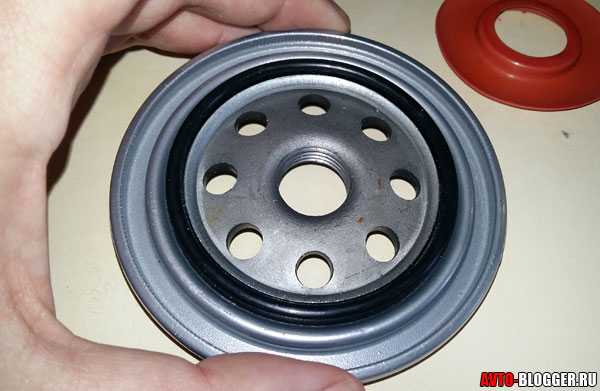

  • Нижняя часть с специальными отверстиями, через которые заходит грязное масло и подается чистое, также центральное отверстие служит еще и для крепления (в нем нарезается резьба)

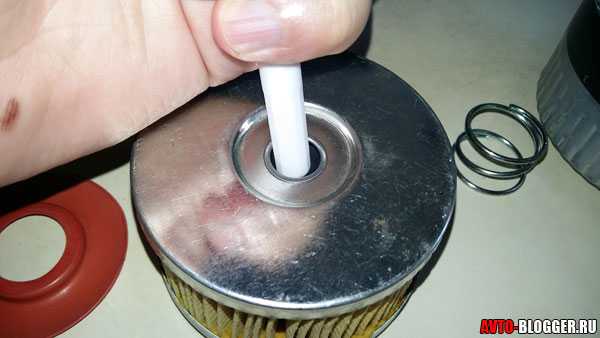

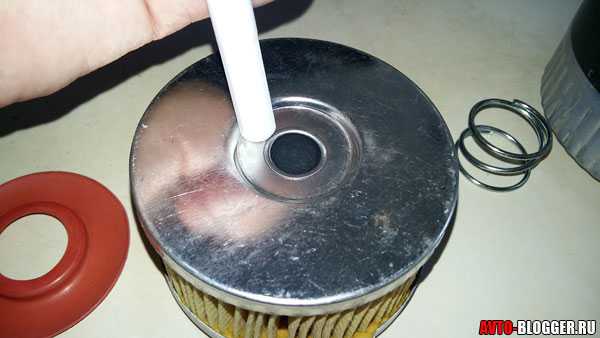

Отдельно стоит упомянуть погружной вариант, там меняется только сам фильтр (то есть бумажный картридж), а также уплотнительные резинки.

Как работает?

Принцип работы прост. Грязное масло заходит через мелкие отверстия, которые идут по кругу, его туда закачивает масляный насос, который качает смазку из поддона двигателя. Далее оно «отгибает» антидренажный клапан и проходит в полость между бумагой и фильтрующим элементом. Стоит отметить если антидренажный клапан, не работает так как нужно, либо порвался (разрушился), у вас будет гореть лампа давления несколько секунд, на холодную. Перейдите по ссылке, в той статье мы подробно разобрали проблему.

Если смазка горячая, то есть разогрелась от двигателя, то она начинает фильтроваться через бумагу, на бумаге остаются частички грязи, стружка и т.д.

Если смазка холодная (особенно зимой), то ее пропускная способность падает в разы, ибо она густая и не может должным образом проходить через бумажную часть. Поэтому открывается перепускной клапан, он открывается только тогда, когда давление в фильтре вырастает выше 0,8 атмосферы. И масло проходит через него.

После разогрева, до + 60, +80 градусов Цельсия, смазка становится жидкой и уже способна просачиваться (фильтроваться) через поверхность. Поэтому перепускной клапан закрывается, и процесс фильтрации идет по полной.

После того как фильтрация произошла, чистое масло сбрасывается в центральное основное отверстие и уже дальше поступает в двигатель.

Можно ли не менять фильтр при смене масла?

НЕТ! Его нужно обязательно менять! Почему? ДА очень просто, за интервал в 10 – 15 000 км, масляный фильтр, достаточно сильно забивается всякими элементами загрязнения. Его поверхность просто закупоривается, если его не менять, то получается — что процесс фильтрации падает, что может привести уже через 20 000 км, к масляному голоданию мотора. А ЭТО ОЧЕНЬ ПЛОХО!

Чтобы восстановить фильтрацию должным образом, нужно сменить фильтрующий элемент, это обязательное условие запомните!

Собственно это все, сейчас для тех кто не хочет читать видео версия статьи, полезно, смотрим.

НА этом заканчиваю, читайте наш АВТОБЛОГ.

avto-blogger.ru

Как работает масляный фильтр двигателя автомобиля

Переоценить значение масла в автомобиле невозможно: машина состоит из множества металлических деталей, часть из которых находится в постоянном движении, соприкасаясь друг с другом. Трение вызывает сильный нагрев и, если бы не было смазки, мотор быстро вышел бы из строя. Однако ее наличие еще не гарантирует безупречную работу двигателя. В процессе эксплуатации неминуемо образуются мелкие металлические частицы, засоряющие смазку. Чтобы этого не происходило, в авто устанавливают масляный фильтр. Это устройство, очищающее моторную жидкость и снова запускающее ее в работу. О том, как работает масляный фильтр, как он устроен, рассказывается ниже.

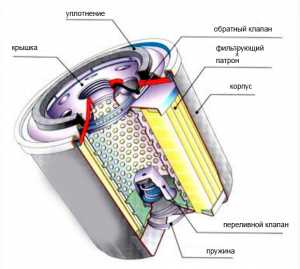

Конструкция масляного фильтра

Внешне в большинстве случаев это металлический цилиндр диаметром 10-15 см с большим резьбовым отверстием и несколькими маленькими в днище. Они служат для впуска и выхода смазочного состава. К корпусу фильтра требование одно: обеспечить сохранность входящих в него элементов. А что же внутри?

  1. Противодренажный клапан. Его предназначение – перекрытие большого отверстия. В работу клапан вступает, когда двигатель заглушен: в этом случае есть риск слива масла из мотора в фильтр, т. к. последний может стоять наверху или по центру силового агрегата. Если клапан не будет функционировать, при пуске в моторе может не оказаться масла.
  2. Пружина. Она работает в паре с вышеописанным элементом, т. е. давит на него, чтобы он был в закрытом состоянии при неработающем двигателе. Если раньше использовалась обычная пружина, то сегодня производители предпочитают комплектовать фильтры пластинчатыми изделиями, занимающими меньше места.
  3. Материал для фильтрации. Это может быть целлюлоза, стекло, полиэстер, иная синтетика. Зачастую в материал добавляют смолу, которая увеличивает жесткость изделия, тем самым повышая прочность. Наличие складок в конструкции фильтра увеличивает площадь поверхности. Сам материал делится на две секции: первая задерживает крупные загрязняющие частицы (размером более 20 микрон), вторая – самые мелкие (<5 микрон).
  4. Центральная трубка. Делается обычно из стали и является основным элементом фильтра, обеспечивающим возвращение очищенного масла в силовую установку.
  5. Предохранительный клапан. Размещается на противоположном от большого выходного отверстия конце изделия. Задача этой детали – открытие отверстия при возникновении внутри системы смазки двигателя большого давления, могущего нанести вред элементам изделия, находящимися внутри.
  6. Уплотнительная резиновая прокладка и крышка гарантируют герметичность конструкции при ее фиксации на блоке цилиндров.

Принцип работы масляного фильтра

Когда двигатель запущен, насос начинает прогонять смазку сквозь маленькие отверстия фильтра. На первоочередном этапе она поступает в фильтровальный материал, где остаются крупные и мелкие загрязняющие частицы. Обратно в магистраль масло идет через большое центральное отверстие.

Если фильтр забивается, в работу вступает внутренний клапан, который начинает работать без очистки моторного масла.

Виды масляных фильтров

По принципу действию, способу подключения к смазочной системе автомобиля и конструкционным особенностям можно выделить несколько разновидностей фильтров.

Полнопоточный

Устройство этого типа пропускает полный объем моторной жидкости, закачиваемой насосом. Такой режим работы обеспечивается последовательным подключением устройства к системе смазки двигателя. Полнопоточное изделие – наиболее простое в плане конструкции, отличающееся большой скоростью очистки. Минус – относительно быстрое засорение материала. В этом случае в работу включается клапан, пропускающий масло без фильтрации, однако мотор не испытывает недостатка в смазке (пусть и не очищенной), что гораздо лучше, чем ее полное отсутствие.

Частичнопоточный

Изделия с такой конструкцией работают параллельно с системой смазки автомобиля. Через подобное изделие проходит не все масло, а только его часть. Это способствует более качественному очищению моторной жидкости. Однако несколько возрастает риск падения давления в двигателе в случае критического и быстрого загрязнения фильтра.

Комбинированный

Как понятно из названия, это устройство сочетает в себе «способности» двух вышеописанных изделий. Здесь 90% масла пропускается сквозь полнопоточный фильтр, а 10% — через частичнопоточный. Подобная технология позволяет очищать масло почти на 100%, что увеличивает эксплуатационный ресурс силовой установки.

Масляная центрифуга

Это особый тип фильтра, применяемого в грузовиках, тракторах, некоторых видах строительной и дорожной техники. Здесь очистка осуществляется благодаря использованию центробежных сил. Главные элементы конструкции – ротор с осью, ввернутой в днище изделия. Как работает масляный фильтр этого типа? Насос заполняет его под давлением, загоняя моторную жидкость в ротор сквозь осевые отверстия. Затем масло с большой скоростью «врывается» в жиклеры и устремляется к стенкам крышки. В итоге, благодаря возникновению реактивной силы, ротор начинает вращаться, при этом все загрязнения выпадают в виде осадка дно крышки, а отфильтрованное таким способом масло поступает в магистраль. Когда-то центрифуги ставили и на легковой транспорт.

Позже от этого отказались: фильтр не обеспечивал нужной чистоты моторной жидкости, к тому же каждые 2000 км пробега приходилось очищать центрифугу от отложений.

Симптомы загрязненного фильтра

Определить, нормально ли функционирует масляный фильтр, не так просто: лампочка контрольного давления не загорается и водитель спокоен, не подозревая, что, возможно, в двигатель идет уже нефильтрованная моторная жидкость. Но в некоторых случаях стоит присмотреться к работе двигателя, чтобы увидеть симптомы неисправности фильтра:

  1. Перегрев. Присутствие в смазочном материале неотфильтрованных частиц вызывает повышенное трение между деталями двигателя, что создает излишнюю нагрузку на охлаждающую систему. К тому же загрязнения постепенно превращаются в отложения, накапливающиеся в виде осадка на стенках БЦ и ГРМ. В результате теплопроводность падает, и мотор начинает перегреваться.
  2. Утечка. У забитого фильтра могут совершенно не работать внутренние элементы: например, клапаны. В результате возможен разрыв или частичное повреждение изделия, ведущее к протечке смазочного состава.

Периодичность замены масляного фильтра

Она устанавливается компанией-производителем автомобиля и зависит от особенностей силового агрегата, условий его эксплуатации, климата региона. Естественно, что напряженная работа двигателя, вызванная, например, запыленностью, гористой местностью, чрезмерно низкой или высокой температурой или постоянным движением в пробках – все это требует более частой замены фильтра. В этих случаях сами производители рекомендуют ставить новое изделие раньше на 30-50% от указанного срока.

Некоторые автовладельцы меняют фильтр через 7-8 тысяч км пробега, обуславливая процедуру потемнением масла. Однако смена оттенка в большинстве случаев свидетельствует лишь о хороших моющих качествах моторной жидкости. Обычно новый фильтр устанавливают после полной замены масла. При обычных условиях эксплуатации она производится через 12-15 тысяч км пробега.

Как менять масляный фильтр

Эта процедура, если сочетать ее с заменой моторной жидкости – наиболее простой способ увеличить эксплуатационный ресурс двигателя. Если еще не подошло время по пробегу, то делать это нужно раз в 6 месяцев. Алгоритм действий при замене масла и фильтра:

  1. Прогрейте двигатель в течение пары минут на холостом ходу, заглушите, отверните крышку маслозаливной горловины, подставьте емкость под картер и слейте масло (это можно сделать сразу после поездки). Если вы не собираетесь использовать промывочный состав, то закрутите болт (или гайку, что зависит от модели авто) на место.
  2. Демонтируйте старый фильтр, используя сухую тряпку или перчатки. Если сделать это не удается, придется найти специальный съемник, обхватывающий корпус изделия. Не забудьте вниз поставить небольшую емкость: из фильтра потечет масло. Обратите внимание на прокладку: она может прилипнуть к двигателю – ее нужно удалить.
  3. Возьмите новый фильтр и смажьте резиновое уплотнительное кольцо свежей моторной жидкостью. Вкрутите изделие руками на штатное место.
  4. Залейте новое масло (если вы это собирались сделать) и закройте колпачком горловину под капотом.
  5. Запустите двигатель и убедитесь, что контрольная лампочка давления масла погасла.

На заключительном этапе постелите под мотор чистую картонку или газету. Отсутствие следов масла подтвердит, что фильтр установлен правильно.

djago.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
