Mystery подключение магнитолы – Автомагнитолы Mystery — хорошая техника или деньги на ветер? Схема подключения магнитолы мистери

Содержание

Как подключить магнитолу Мистери (Mystery): распиновка, схема, инструкция

Перед тем как подключить магнитолу Мистери, рекомендуется ознакомиться с прилагающимся к данному прибору руководством. Если человек сомневается в своих способностях к работе с техникой, можно обратиться за помощью к специалисту.

Что понадобится

При покупке лицензионной техники в комплекте идут специальные разъемы с проводами, предназначенными для подключения различных функций: акустики, питания и прочих. Кроме того, при покупке вместе с устройством человек приобретает изготовленные из металла салазки, которые необходимы, чтобы автомагнитола была подключена к панели транспортного средства.

При покупке у официального дилера рекомендуется приобрести специальный переходник. Он облегчит установку девайса.

Справиться однако можно и, не имея данного приспособления, хотя при этом работа усложнится.

Может потребоваться вольтметр, мультиметр. Такие устройства помогут с определением назначения проводов. Соединять провода с предназначенными для них разъемами в автомобиле можно и по цветам, если они различаются.

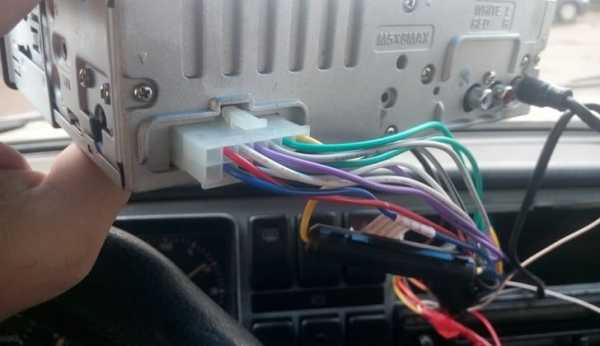

Инструкция по подключению

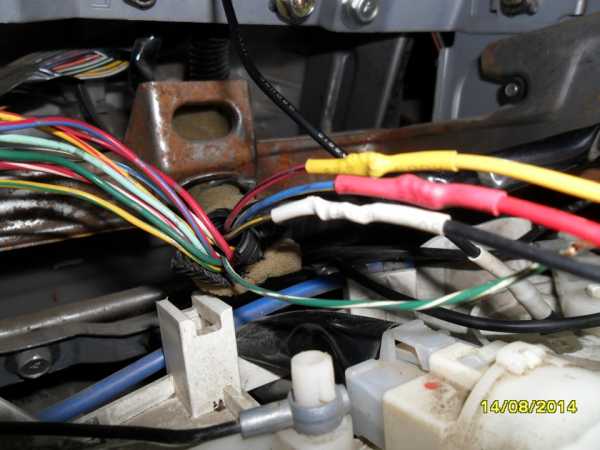

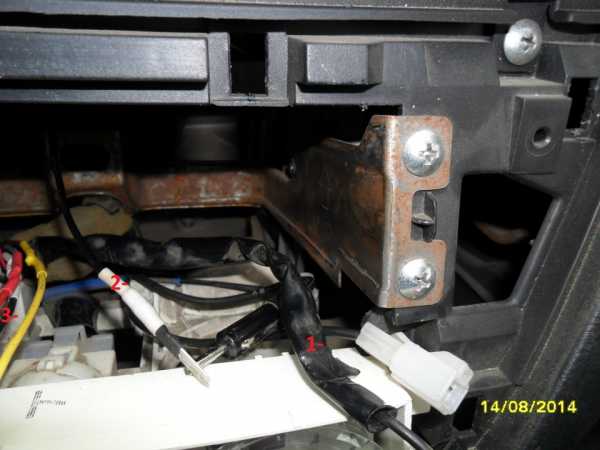

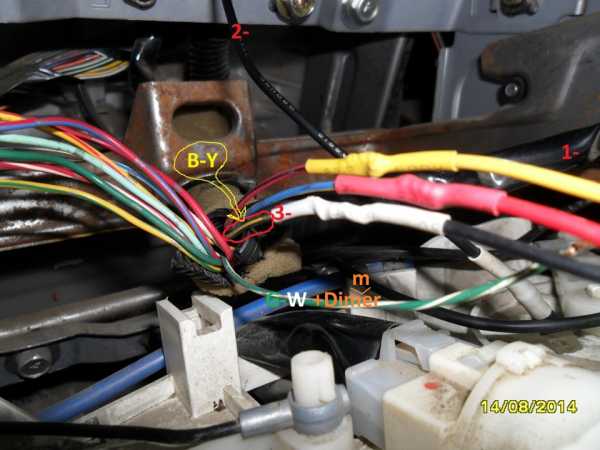

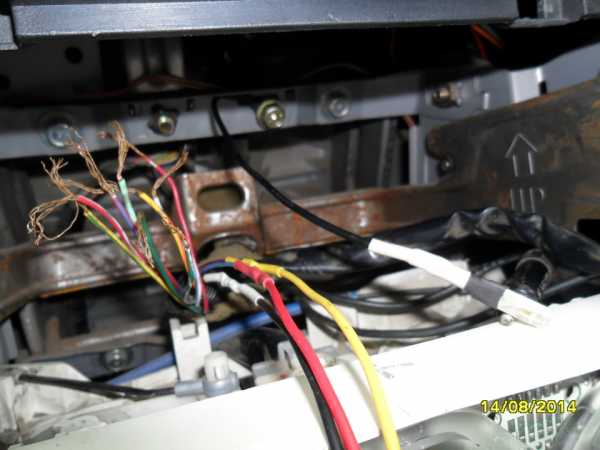

Для подключения магнитолы Mystery следует предварительно ознакомиться с инструкцией. Это поможет избежать ошибок. Важно придерживаться схемы подключения; если этого не делать, устройство может хуже функционировать или не работать совсем.

Зеленый (желтый) подключается к знаку «+» аккумулятора. Для заземления предназначается черный; его следует выводить на массу. Для запитывания красного важно подключить его к замку зажигания.

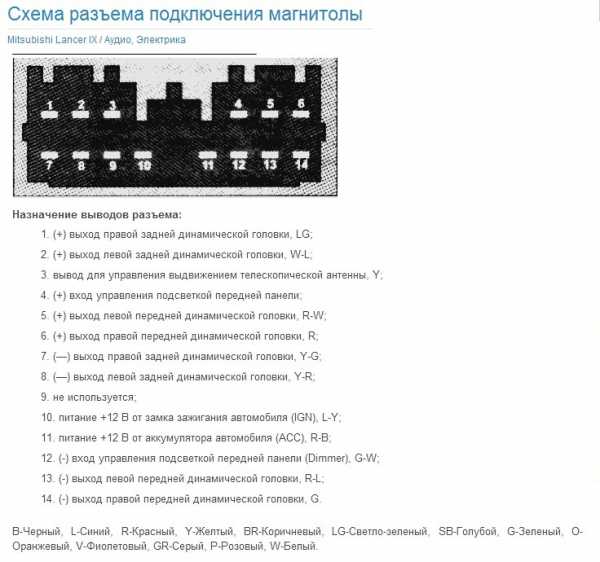

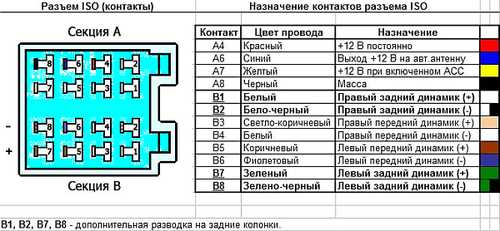

В руководстве должна приводиться распиновка. Подключать магнитолу нужно, учитывая приведенные сведения. Различия по цветам возможны у разных моделей, марок. Чаще всего однако используются схожие цвета. Не следует самостоятельно решать, куда подключать шнуры, поскольку из-за этого хорошее качество звука может быть испорчено.

Голубой (возможно с белой полоской) предназначается для автоматического подключения усиливающего звук устройства и антенны.

Разъем оранжевого цвета необходим для подключения к клемме переключения освещения.

Еще одним разъемом магнитолы Mystery является черно-желтый: он нужен для дистанционного снижения или выключения громкости.

Данная опция имеется не во всех машинах; иногда его некуда подключать.

В такой ситуации разъем остается невостребованным; подключать его куда-либо кроме специального провода не нужно. На качество работы автомагнитолы данная функция не оказывает влияния.

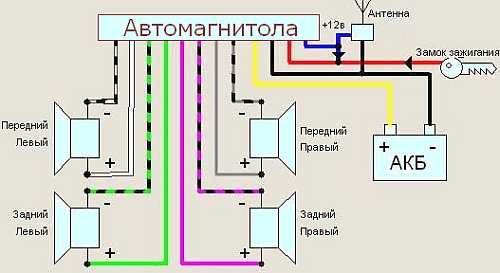

Когда входы будут совмещены, необходимо подключить выходы. Это провода, которые подключают к динамикам. Шнуры одинакового цвета следует крепить к одной колонке.

В каждой паре на одном из проводов находится тонкая линия черного цвета, которой обозначен минусовой шнур.

Если перепутать плюс и минус, подключить их неверно, при воспроизведении записей не будут слышны басы, поскольку колонки начнут играть в противофазе. Ошибка по цветам приведет к ошибкам в регулировке баланса.

Для левого переднего предназначаются белые. Имеющие серый оттенок подключаются к расположенному впереди правому. Для заднего левого используются зеленые; для правого — сиреневые.

Похожие публикации:

autotuning.expert

Автомагнитолы Mystery – особенности и характеристики техники + Видео

Автомагнитолы от компании Mystery сегодня очень популярны среди водителей и тому есть множество объяснений. Производитель всегда старается удерживать стоимость своей продукции на одном уровне, независимо от изменений курсов валют. Большинство конкурентов называют подобное поведение «дешевой фишкой» компании, но, как бы там ни было, электроника от этой фирмы никогда не теряет своего спроса. В истории развития автомагнитол производитель Mystery уже оставил значимый след, и еще долго будет радовать своих поклонников.

1 История магнитол Mystery – с чего все начиналось

Известная во многих странах компания зародилась сравнительно недавно. Ее основателями стали два брата-предпринимателя из США. С начала работы фирма позиционировала себя как производитель недорогих аудиосистем и кондиционеров для автомобилей. Со временем в ассортименте производителя появились домашние телевизоры и другая бытовая техника. Цель работы предприятия – выпускать качественную электронику, которая была бы доступна каждому.

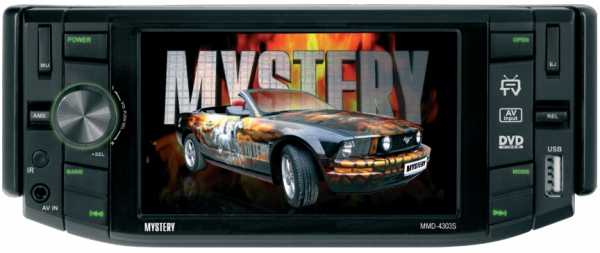

Автомагнитола Mystery

Несмотря на небольшой возраст, компания Mystery сегодня входит в число наиболее прогрессирующих предприятий. Причина такого успеха связана с правилами, которых всегда придерживается фирма – следить за основными тенденциями в мире автозвука и следовать желаниям своих клиентов. Комплектующие и материалы для автомагнитол всегда проходят жесткий отбор, в чем смогли убедиться тысячи пользователей по всему миру.

Благодаря четкой внутренней политике компании, ее продукция всегда отличалась многофункциональностью. При этом предприятие никогда не гналось за лидерством и высокими оценками тестирующих компаний. Доказательством этому служит хотя бы тот факт, что основатели фирмы Mystery вместо размашистой подписи ставят на документах обычные прочерки. Порой даже излишняя скромность не просто не мешает компании развиваться, но и во многом помогает ей выделяться на фоне многих мировых брендов.

Несмотря на расширение ассортимента своей продукции, фирма Mystery все так же продолжает выпускать качественные автомагнитолы. Помимо них, на рынке появляются мультимедийные системы, универсальные бортовые компьютеры, ресиверы и мощные усилители для подключения к магнитолам. На сегодняшний день фирма заканчивает налаживать производство мониторов на потолок и сиденья авто.

2 Mystery MWP 7502DS – подробный обзор аудиомагнитолы

Большинство экспертов называют эту модель лучшей среди всего ассортимента автомагнитол от компании Mystery. И стоит отметить, что это звание вполне оправдано. В комплектацию аудиосистемы входит жидкокристаллический экран размером 7 дюймов с четким и ярким изображением. Кроме того, в комплекте находится универсальный ресивер для считывания данных в формате WMA и MP3 на носителях CD, USB и DVD.

Отличительная черта устройства заключается в типовом размере 2 дин, что дает возможность устанавливать аудиосистему практически на все автомобили, выпущенные после 2006 года. Этим пользуются владельцы устаревших моделей BMW, Volkswagen, Volvo и других авто. Об универсальности магнитолы говорит и ее распиновка – желтый провод устройства можно подключать даже к прикуривателю, что дает возможность использовать магнитолу даже в устаревших моделях ВАЗ. Главное – придерживаться инструкции по подключению других проводов, иначе система не включится. Для этого в инструкции магнитолы есть подробная схема с назначением разъемов и их фиксацией.

Магнитола модели Mystery MWP 7502DS

Как указано в инструкции по эксплуатации, мощность аудиосистемы на выходе составляет 4×50 Ватт. Это говорит о том, что даже при регулярной эксплуатации система не будет забирать много энергии у аккумулятора. Еще одним большим достоинством магнитолы считается наличие в схеме встроенного ТВ-тюнера, благодаря чему пользователь имеет возможность пересматривать любимые передачи в высоком разрешении. Чтобы пользоваться тюнером, нужно не забыть подключить указанный в инструкции провод. Если вы пользуетесь мультирулем, то можете управлять системой прямо из него. Для этого в назначении разъемов магнитолы есть специальный сектор, отвечающий за поддерживание рулевых кнопок. Также аудиосистема снабжена радиотюнером, работающим в диапазонах AM и FM.

Для тех, кто отдает предпочтение небольшим носителям информации, система снабжена гнездом для считывания данных с micro SD карт. Оно находится спереди магнитолы, что очень удобно при использовании. Огромное преимущество устройства заключается в наличии отдельного разъема, позволяющего подключить камеру заднего вида. Таким образом, водитель сможет видеть все, что происходит сзади машины прямо на экране магнитолы.

Чтобы подключить к схеме как можно больше сателлитов, в распиновке магнитолы имеются 4 аудиовыхода RCA. Для полного контроля над аудиосистемой производитель укомплектовал ее дополнительным многофункциональным пультом ДУ.

Несмотря на большое количество достоинств, модель MWP-7502DS не может быть защищена от подделок. Тем более что производство оригинальной продукции этой фирмы налажено именно в Китае. Большое количество подделок играет с репутацией компании злую шутку. Порой владельцы авто, купившие подделанную аудиосистему с маркировкой Mystery, оставляют очень плохие отзывы о ней, что влияет на дальнейшие продажи фирмы. Как бы там ни было, оригинальная магнитола от производителя считается довольно надежным и универсальным устройством.

3 Модель Mystery MDD-6220S – последнее слово на рынке автомобильных магнитол

Еще одна успешная аудиосистема от компании Mystery имеет не очень привлекательный дизайн, однако его с лихвой компенсирует функционал и практичность устройства. Автомагнитола снабжена экраном размером 6,2 дюйма и имеет стандартный размер 2 дин. По бокам дисплея расположены кнопки, отвечающие за переход по меню. Громкость музыки и видео регулируется с помощью специального тумблера. Еще один дополнительный переключатель под экраном помогает искать радиоволны. Среди других технических характеристик нужно выделить:

  • максимальную мощность на выходе – 4×50 Ватт;
  • эквалайзер;
  • возможность менять цвет подсветки экрана;
  • стандартную распиновку для подключения на всех авто после 2007 г. в.;
  • отверстие для прослушивания музыки на CD и DVD дисках;
  • разъем для подключения USB носителей;
  • возможность считывания данных с карт памяти micro SD;
  • аудиовход на лицевой стороне системы.

В комплектацию магнитолы входит само устройство, переходники для дополнительного питания от аккумулятора, которые подключаются строго в соответствии со схемой распиновки. Также покупатель найдет инструкцию по эксплуатации.

Магнитола Модель Mystery MDD-6220S

Стоит отметить, что схема подключения этой магнитолы немного отличается от предыдущей модели. Согласно инструкции, аудиосистема может подключаться исключительно к аккумулятору, так как для ее бесперебойного питания одного только прикуривателя будет мало. Даже при условии наличия прямого подключения последнего к аккумулятору, а не через реле переходника, аудиосистема не сможет получать достаточное питание. Причиной этому может служить наличие отдельного выхода на сабвуфер, который хоть и не сильно, но все же усложняет схему подключения. Также в инструкции указано, что магнитола поддерживает работу только двух сателлитов.

Подведя итоги после тестирования модели MDD-6220S от компании Mystery, можно указать на ее достоинства и недостатки. Во-первых, устройство оснащено большим экраном, множеством кнопок и разъемов, что позволяет использовать большое количество носителей данных. Наряду с этим, в конструкции автомагнитолы есть неактивные кнопки для управления Bluetooth и IPod. Понятно, что они установлены только для прошивки, но их наличие и отсутствие возможности использовать очень раздражает. Кстати, о том, что они неактивные, свидетельствует и сама схема в инструкции магнитолы.

Во-вторых, производитель оснастил устройство простым и понятным меню. Однако простое оно именно из-за недостатка функционала – водитель может настроить только интенсивность подсветки и эквалайзер. В-третьих, схема заставляет подключить прибор только к аккумулятору, который гораздо надежнее прикуривателя. В то же время, согласно инструкции, автомагнитола не нуждается в подобных мерах, так как питает только сабвуфер и 2 сателлита.

tuningkod.ru

Описание характеристик автомобильной магнитолы Mystery (Мистери)

Автомагнитолы Mystery пользуются большим спросом среди автолюбителей благодаря простоте использования и качеству техники. В статье рассматривается магнитола бренда Mystery, ее виды, особенности, дается инструкция по применению.

Содержание

[ Раскрыть]

[ Скрыть]

Особенности

Производитель магнитол Mystery старается использовать при их изготовлении новейшие технологии. Комплектующие подвергаются строгому отбору, поэтому выпускаются изделия высокого качества. Политика компании такова, что стоимость продукции не зависит от меняющегося курса валют и остается на одном уровне.

Сенсорный дисплей магнитолы

Особенностью всех девайсов этого производителя является возможность присоединения их к штатным разъемам. Это упрощает установку и дает возможность установить магнитолу своими руками, не прибегая к помощи профессионалов. Автомагнитолы Mystery имеют разъемы для подключения цифровых носителей, поддерживают почти все известные форматы. За качество и чистоту звука в устройствах отвечают специальные встроенные звуковые процессоры. С помощью эквалайзеров можно настроить звучание под свой вкус.

В топовых моделях встроен модуль GPS. Это дает возможность сэкономить на покупке специальных навигационных устройств.

Виды и модели

Ниже будут рассмотрены модели Mystery MDD, которые пользуются наибольшим спросом среди автолюбителей.

MDD 6270NV

Магнитолу отличает стильный корпус и сенсорный экран. Ее преимуществом является простота управления. В комплект, кроме головного устройства, входит мощная антенна, ТВ-тюнер и GPS навигатор. Для удобства водителя можно установить управление автомагнитолой с рулевой колонки.

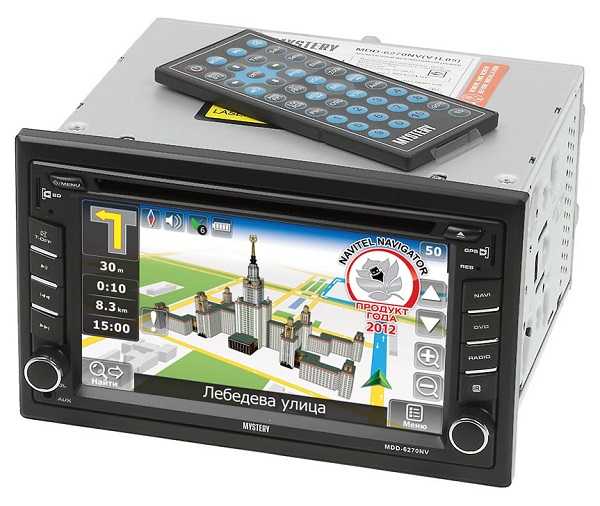

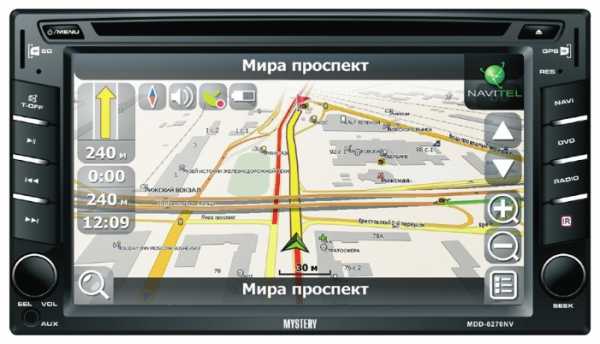

Модель MDD 6270NV с GPS

Преимущества:

  • поддержка большого количества различных носителей;
  • универсальность установки обеспечивает распиновка, что позволяет устанавливать его даже на устаревших вазовских моделях;
  • качественно воспроизводит музыку и видео с CD дисков различных форматов;
  • можно прослушивать карты памяти;
  • легкое подключение аксессуаров и внешних устройств.

Магнитола оборудована USB разъемом, с помощью которого можно прослушивать медиа файлы с флешки или плеера. Специальный видеовход позволяет подключить камеру заднего вида (автор видео — faxx03).

MDD 7120s

Модель 7120s оснащена ЖК-сенсорным экраном размером 7 дюймов с качественным изображением. Данная автомагнитола имеет универсальный ресивер, способный считывать данные с CD/MP3/USB/DVD в формате MP3 и WMA.

Особенности:

  • типовой размер модели 2 din, что позволяет ее устанавливать автомагнитолу на машины, выпущенные после 2007 года;
  • устройство имеет выходную мощность 4х50 Вт;
  • встроенный ТВ-тюнер поддерживает стандарты: SECAM,PAL и NTSC;
  • возможно управление кнопкой на рулевой колонке;
  • хорошее радио, работающее на волнах УКВ, FM и AM;
  • удобный вход для карт SD и USB на передней панели;
  • вход для камеры заднего вида и AV.

Комплект содержит многофункциональный пульт дистанционного управления.

Комплект MDD 7120s

MDD 6220S

Эта модель является одной из удачных автомагнитол, выпущенных компанией Mystery. Правда, у нее не очень привлекательный внешний вид, который компенсируется высокой функциональностью и практичностью. Размер устройства — 2 din, сенсорный экран 6,2 дюйма.

Плюсы устройства:

  • оснащено эквалайзером;
  • управление осуществляется боковыми кнопками;
  • распиновка для подключения моделей после 2007 года;
  • разъем для считывания карт памяти SD и USB;
  • на передней панели удобный аудиовыход;
  • возможность воспроизведения CD и DVD дисков.

Видео и громкость регулируются тумблером. Переключателем под дисплеем можно искать радиоволны. Согласно инструкции подключается устройство только к аккумулятору.

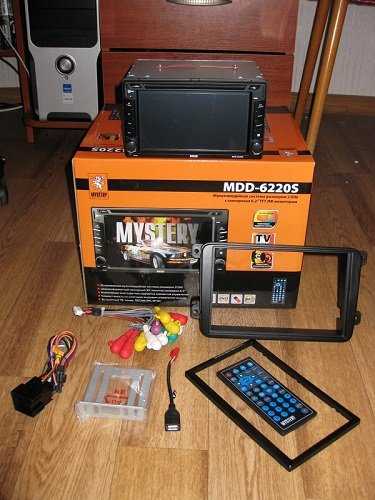

Установочный комплект MDD 6220S

Инструкция по применению

Каждая модель автомагнитол Mystery имеет инструкцию по применению.

Для подключения нужно использовать специальные автомобильные кабеля, чтобы избежать падения напряжения.

Устанавливать устройство следует в место, где оно не будет подвергаться вибрации, воздействию высоких температур, и будет защищено от попадания пыли и грязи.

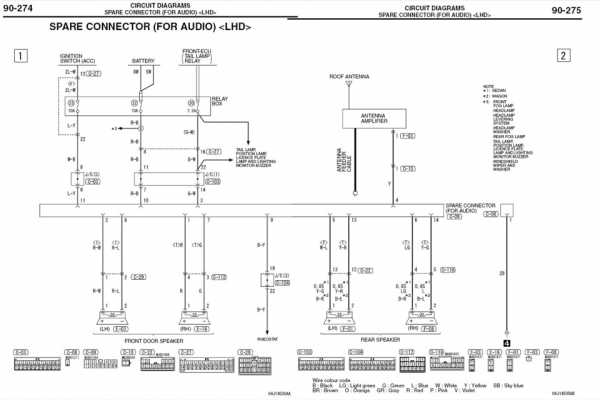

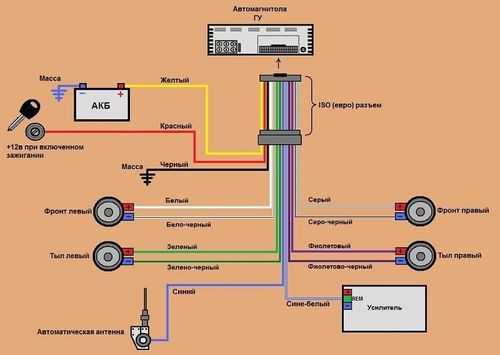

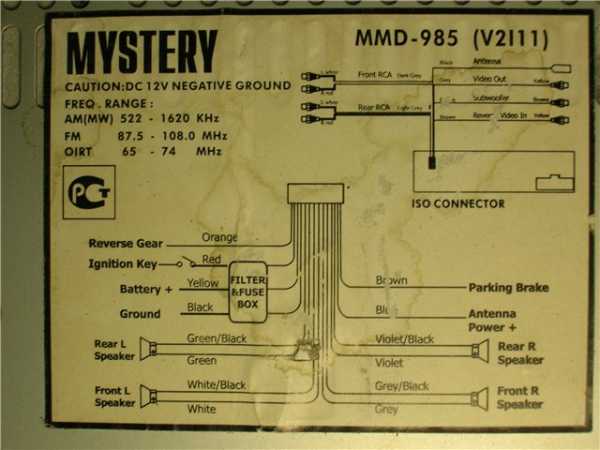

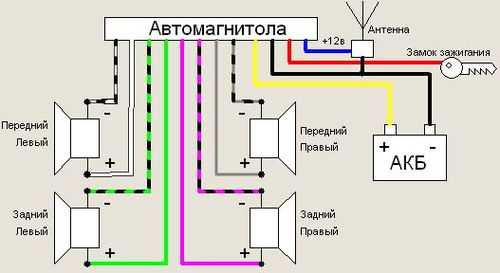

Схема подключения автомагнитолы Mystery

Как подключить?

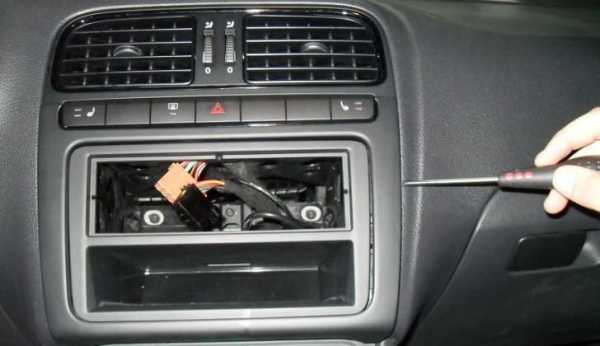

Процедура установки состоит из следующих этапов:

  1. В первую очередь необходимо отключить питание авто, сняв отрицательную клемму с аккумулятора.
  2. Перед установкой следует открутить два транспортировочных винта.
  3. Далее нужно присоединить все необходимые кабели и провода к соответствующим разъемам.
  4. Затем необходимо присоединить антенну.
  5. Далее, используя винты и кронштейны, поставляемые с комплектом, нужно установить корпус в выбранное для устройства место.

После подключения прибора следует присоединить минусовую клемму к АКБ. Некоторые модели можно подключать через прикуриватель, если будет достаточно питания для них.

Как настроить?

На передней панели магнитол Mystery находятся управляющие кнопки:

  • включения/выключения;
  • извлечения диска;
  • включения навигации;
  • быстрого входа в режим воспроизведения DVD;
  • поиска и настройки радио станций;
  • кнопки для перехода по записям и станциям;
  • управления громкостью.

К автомагнитоле прилагается пульт дистанционного управления с аналогичными кнопками управления.
Выше перечислены основные кнопки управления, более подробную информацию по управлению радио, проигрывателем, навигацией и другими функциями устройства можно узнать из инструкции, которая идет в комплекте с каждой моделью Mystery.

Головное устройство с пультом

Возможные неисправности

После подключения и во время эксплуатации возможны следующие неисправности:

  • устройство не включается;
  • аппарат работает, но нет звука;
  • не воспроизводится DVD;
  • не работает пульт ДУ;
  • перерывы в звучании и др.

Причина может быть в неправильном подключении, перегоревших предохранителях, севших батарейках пульта. В каждом случае следует находить причину и исправлять неполадки.

Плюсы и минусы девайса

Автомагнитолы Mystery имеют следующие преимущества:

  • простое и удобное подключение к штатным разъемам;
  • подключение камеры заднего вида с тыльной стороны;
  • антенна для просмотра ТВ;
  • хорошо ловит радиостанции;
  • качественный звук, особенно при подключении хорошей акустики.

Недостатками является наличие в некоторых моделях кнопок, которые не задействованы. Неудобный интерфейс плеера, мало настроек, эквалайзер дает возможность использовать несколько готовых настроек. Многие отмечают плохое качество звучания. Плюсы и минусы в каждой модели могут отличаться.

Простота установки, использования и доступная цена делает магнитолы Mystery популярными среди автолюбителей.

Извините, в настоящее время нет доступных опросов.

Видео «Видеообзор магнитолы Mystery MDD 7120S»

В этом ролике дается обзор магнитолы Mystery MDD 7120S, описываются ее преимущества (автор видео — PROavto).

labavto.com

Автомагнитолы mystery и ее основные характеристики

Мистери автомагнитолы

Автомагнитолы Mystery и их подробный обзор будет представлен в нашей статье. В частности нами будет рассмотрена такое известное устройство, как автомагнитола Mystery mdd 6270nv и описаны другие модели.

Выбор устройст или как не купить подделку

Для начала не будем торопиться с обзором, а узнаем как выбрать головное устройство из ассортимента множества моделей Мистери. Понятно, что сложности выбора обусловлены именно количеством, ну и заполонением современного рынка подделками кустарного производства из Китая.

Автомагнитола Mystery mar 818u

Определить подделку сумеет только профессионал, если та сделана с виду на должном уровне. С другой стороны, даже новичок сумеет распознать кустарное производство, во-первых по стоимости, а во-вторых, по различным мелким штрихам.
 Итак:

  • Не надо обращать внимание на клеймо «Made in China», это еще ни о чем не говорит. Дело в том, что сегодня и Mystery дает патент китайским фирмам на производство своей продукции, имеющей полное лицензионное соглашение.
  • А вот отсутствие инструкции на русском языке – уже повод для беспокойства. В некоторых случаях она даже бывает, но впечатление такое, что ее заполнял школьник, получающий только двойки или тройки.

Примечание. Если инструкция на автомагнитолу написана на ломаном русском языке, в ней нет названия бренда, то скорее всего, она переведена с китайского на русский компьютерной программой и головное устройство – подделка.

  • Название бренда на подделках часто пишется криво. Почему так происходит не совсем понятно.
    Может некоторые китайские мастера кустарного производства, честные в душе, но вынужденные делать подделки, нас предупреждают. Не совсем понятно, но такое наблюдается и бренд Mystery – не исключение.
  • Нужно быть в курсе последних новостей о фирме. Часто Mystery проводит обновления и совершенствует свои модели.
    Меняется упаковка, ее цвет или форма. А кустарники частенько такие вещи игнорируют, тем самым, давая возможность их «раскусить».
  • Наконец, специалисты рекомендуют обратить внимание на винты, крепящие дисковую секцию.

Обзор автомагнитол Mystery

Рассмотрим теперь лучшие модели автомагнитол Мистери, пользующиеся уважением нашего, российского покупателя.

Автомагнитола Мистери MDD 6270NV и ее обзор

Mystery MDD 6270NV

Эта автомагнитола отличается стильным лаконичным корпусом и сенсорным дисплеем. Удобство и простота в управлении – еще одно преимущество данной модели.
В комплекте с головным устройством пользователь получит мощную антенну, GPS-навигатор(см.Автомагнитолы с навигацией 2 дин – выбираем и устанавливаем с комфортом) и ТВ-тюнер.

Примечание. Для большего комфорта производитель позаботился о водителе, давая возможность установить управление магнитолой на руль.

Преимущества этой модели магнитолы

 Это:

  • Огромный выбор поддерживаемых носителей. Это головное устройство способно корректно воспроизводить не только музыку, но и видео с компакт-дисков различных форматов. Есть возможность прослушивания аудио и с карт памяти.
  • Подключение различных внешних устройств и аксессуаров проходит очень просто. Специальный разъем USB поможет подключить медиаконтент с флеш-накопителей или плееров.
    К тому же, в корпусе этой магнитолы предусмотрен специальный видеовход. Еще одним преимуществом этой модели можно назвать возможность подключения камеры заднего вида.

Автомагнитола Mystery mdd 4310s

  • Сенсорный дисплей яркий и полноцветный. Размер экрана на 6,2 дюйма способен порадовать пользователя насыщенными цветами и высокой чувствительностью.

Примечание. Невероятно приятно смотрятся на таком мониторе телепередачи, фильмы и т.д. Кроме того, дисплей отменно справляется с отображением карты местности.

  • Прекрасный прием радио. Это объясняется отличной способностью антенны принимать сигнал, независимо от местанахождения. Мощная антенна, как и было сказано, идет в комплекте с устройством.
Технические параметры

 Итак:

  • Мощность Вт – 50.
  • Навигатор – GPS.
  • Типоразмер стандартный на 2 din.
  • Наличие ТВ-тюнера.
  • Размер дисплея – 6,2 дюйма.
  • Наличие сенсора.

Распиновка разъемов автомагнитол Mystery mdd

  • Поддержка различных диапазонов радио.
  • Форматы аудио – MP3, WMA.
  • Поддерживаемый видео формат – MPEG4.

Обзор автомагнитолы Мистери Мar 818U

Можно назвать вполне приемлемой моделью для подарка, например, на Новый год. Эта магнитола успешно заменит старую, обрадует любого владельца транспортного средства.
Довольно популярна модель у нас в России, так как стоит не очень дорого и дает возможность прослушивать классную музыку без компакт-дисков.

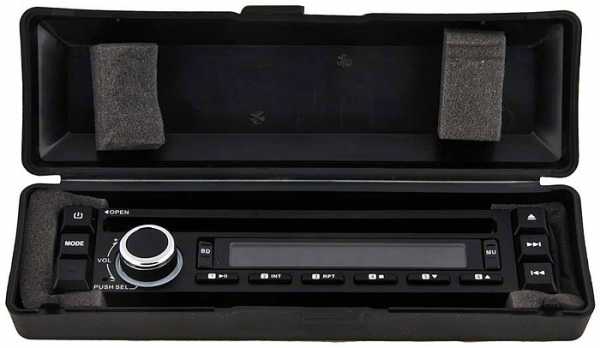

Доступная автомагнитола

Технические параметры

 Итак:

  • Передняя панель этой магнитолы съемная.
  • Возможность воспроизведения различных форматов, таких как MP3/WMA.
  • Имена файлов отображаются на дисплее на русском языке.
  • Предусмотрен USB разъем на передней панели.
  • Наличие специального слота для карт памяти SD/MMC.
  • Хороший приемник радиосигналов, рассчитанный на диапазоны AM/FM.

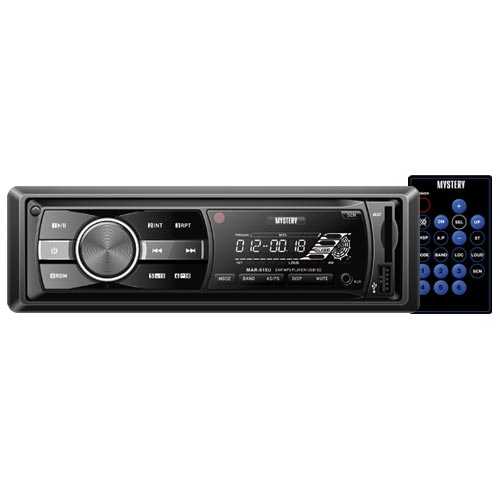

Автомагнитола Mystery mar 919u

  • Пульт ДУ полнофункциональный и карточный.
  • Наличие двухканального линейного выхода RCA.
  • Наличие специального разъема ISO, что делает установку очень простой.
  • Выходная мощность в Вт – 4х50.
  • Возможность проводить автопоиск и сканирование множества станций.
  • Наличие встроенного эквалайзера, который переключает режимы музыки Поп/Рок/Классика.
  • Встроенные часы.

Автомагнитола Mystery mar 707u

Среди многочисленных отзывов об этой магнитоле, найденных в сети, большею частью положительных, хотелось бы выделить следующие моменты:

  • Автомагнитола отличается хорошим качеством приема радиостанций.
  • Она без проблем читает SD-карты, даже полностью забитые.
  • Просто разбираться в настройках, даже не прибегая к инструкции, идущей в комплекте.
  • Возможность выбора папок на карте памяти.
  • При заводе автомобиля эта магнитола не включается/выключается, как некоторые, тем самым, избавляя водителей от головной боли.
  • Доступная цена, даже несмотря на превосходные технические параметры.

Автомагнитола Mystery mar 371uc


Что касается слабых сторон, замеченных пользователями, то их не так уж и много:

  • Не включается функция sub.
  • Маленькие и неудобные кнопки тюнера.
  • При регулировки громкости замечается неприятный писклявый звук.
  • После длительной эксплуатации (5 лет и более) может сгореть микросхема.

Обзор автомагнитолы Мистери MMTD 9108s

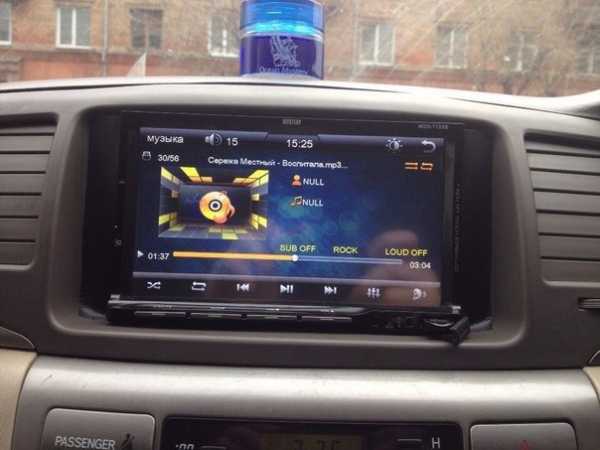

Автомагнитола Mystery mmtd 9108s

Очередная недорогая магнитола, но обладающая множеством полезных функций. Американцы в очередной раз удивили. Mystery выпустило головное устройство с хорошими опциями, качественным сенсорным дисплеем и смогла обеспечить доступную стоимость.

Примечание. Такими качествами никак не могут похвалиться конкуренты в таком же ценовом сегменте.

Технические параметры

Итак:

  • Наличие удобного типоразмера в 1 din.
  • Наличие DVD проигрывателя.
  • Сенсорный дисплей на 7 дюймов, многоцветный и моторизированный.
  • Наличие ТВ-тюнера.
  • Мощность головного устройства – 4х50 Вт.
  • Возможность воспроизведения через
  • Есть аудиовход, расположенный на передней панели.
  • Хороший радиоприемник и цифровой тюнер.
  • Наличие CD-проигрывателя, MP3, DVD.
  • Наличие мощного усилителя.
  • Читает практически все современные форматы и поддерживает карты памяти SD, MMC.
  • ТВ-тюнер поддерживает форматы PAL, SECAM, NTSC.
  • Возможность регулировки угла наклона панели и регулировки яркости дисплея.
  • Наличие пульта ДУ.
  • Возможность подключения камеры заднего вида.
  • Отдельные выходы на сабвуфер, PreAmp.
  • Наличие съемной панели, выступающей, как защита от кражи головного устройства.

Обзор автомагнитолы Мистери MMD 4308N

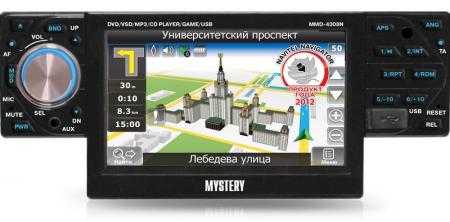

Автомагнитола Mystery mmd 4308n

Автомагнитола на 1 дин. Она также довольно популярна у нас в стране благодаря неплохой стоимости и набору функций.

Технические параметры
  • Съемная панель, откидная и моторизованная.
  • Возможность подключения следующих носителей: компакт дисков и флешки памяти.
  • Чтение CD/DVD дисков.
  • Размер дисплея по диагонали – 4,3 дюйма.
  • Разрешение экрана – 480х272 пикселей.
  • Наличие сенсорного экрана.
  • Наличие GPS-модуля, ТВ-тюнера.
  • Поддержка RDS и функции приглушения звука.
  • Наличие встроенной навигационной программы Навител.
  • Наличие эквалайзера с четырьмя фиксированными настройками: Классик/Рок/Поп/Флат.
  • Возможность регулировки высоких и низких частот.
  • Мощность головного устройства – 50 Вт.
  • Количество каналов усилителя – 4.
  • Наличие ДУ пульта.
  • Радиотюнер работает в двух диапазонах – FM/AM.
  • Симпатичная зеленая подсветка.

Обзор Мистери MCD 959 MPU автомагнитолы

Mystery mcd 959mpu автомагнитола

Уникальный в своем роде ресивер со съемной панелью.

Технические параметры
  • Наличие CD/MP3/USB.
  • Типоразмер 1 дин.

Автомагнитола Mystery mcd 959mpu

  • Выходная мощность – 4х50 Вт.
  • Наличие радиотюнера, работающего в диапазонах AM/FM/УКВ.
  • Поддержка CD/USB.

Всё о автомагнитоле Mystery mcd 959mpu

Приведенные выше описания автомагнитол Мистери не способны в полной мере ознакомить читателя с головными устройствами этого бренда. Их на самом деле очень и очень много. Обзоры, представленные выше, лишь ознакомление с моделями доступными и популярными в нашей стране.
Что касается инструкции об установке своими руками, то она идет всегда в комплекте с магнитолой. В процессе самостоятельного монтажа крайне рекомендуется изучить видео и фото – материалы.
Цена на модели головных устройств Мистери разная и если вышеописанные модели не удовлетворяют индивидуальным вкусам, то можно найти другие, более дорогие и с дополнительным набором функций.

Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием. Оцените статью: Поделитесь с друзьями!

avtozvuk-info.ru

Как подключить Mystery?

Как подключить Mystery?

Вы сделали верный шаг на пути усовершенствования своей аудиосистемы, купив усилитель. Для любителей качественного звучания мы подготовили инструкцию о том, как подключить mystery-усилитель и сделать звучание своей аудиосистемы громче и приятнее.

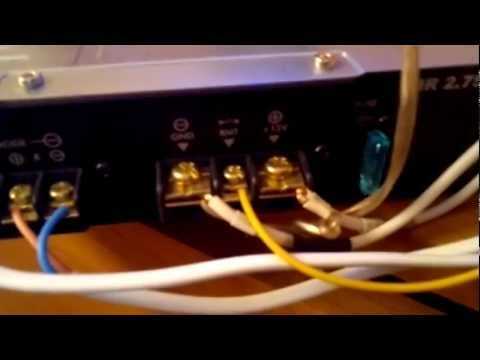

Поэтапное подключение Mystery

  1. Минусовой провод: его соединяют с клеммой GND на усилителе одним концом, и вторым — на кузове. Место предварительно следует хорошо зачистить, что обеспечит лучший контакт. Учтите, минусовой провод тоньше плюсового быть не должен;
  2. Плюсовой провод. Его подводят к клемме +12V на усилителе. Колбу с предохранителем монтируют в разрыв плюсового кабеля, поближе к аккумулятору. Это позволит защитить кабель от короткого замыкания и пожара. Там, где провод проходит через металл, используйте защиту — гофру или же втулку, чтобы не испортить изоляцию. Подключать к аккумулятору следует в последнюю очередь.
  3. Клемма Remote. Почти каждая выпускаемая сейчас магнитола оснащена сине-белым проводом с полосками. При включении аудиосистемы на этот провод подается 12V, который и отвечает за непосредственное включение усилителя. Если магнитолу выключить, то и усилитель также отключится. При отсутствии данного кабеля клемму Remote следует соединить с це

elhow.ru

Схема подключения проводов магнитолы различных моделей

Перед подключением любой автомагнитолы следует тщательно ознакомиться с инструкцией, в которой подробно описана схема подключения проводов данной модели. Стоит заметить, что при неправильном подключении проводов магнитолы могут возникнуть проблемы со звуком или даже произойти повреждение всей акустической системы автомобиля.

Схема

Подготовительные работы

Перед началом установки магнитолы необходимо убедиться в том, что провода подведены и к передним, и к задним динамикам, провода питания выведены от АКБ (плюсовой кабель имеет предохранитель), а кабель от антенны подходит к магнитоле.

Часто все эти требования бывают не выполнены из-за различий моделей автомобилей и марок головных устройств. Если есть отличие разъемов для подключения проводов, устанавливаются стандартизированные переходники, которые могут быть в комплекте с новой магнитолой или приобретаются отдельно. Демонтаж и скручивание производить нежелательно, т.к. утрачивается надежность соединений. В любом случае отключение АКБ от питания перед совершаемыми манипуляциями с проводами обязательно.

Если отсутствуют провода, необходимо купить весь комплект, в котором должны быть провода для подсоединения к питанию и акустической системе. Длина зависит от габаритов автомобиля, лучше обойтись без скруток. При этом провода должны быть медными многожильными с силиконовой изоляцией. Толщина проводов на питание нужна 4 мм.кв., на акустику подойдет 1-2 мм.кв.

Стандартная схема подключения проводов магнитолы

Автомагнитолы Пионер весьма распространены, в связи со своей надежностью и качеством звука. Плюс ко всему, такую магнитолу сравнительно легко подключить.

Пионер имеет два стандартных разъема ISO, один для подключения питания, второй – акустический. Поэтому, если в вашем автомобиле разъемы индивидуальные, то стоит приобрести переходники.

Желтого цвета провод подключается к АКБ, исключительно через предохранитель. Красный провод подключается к замку зажигания. Если соединить при подключении красный и желтый, то магнитола будет работать при выключенном зажигании, но постоянно сажать АКБ. Минусовый черный кабель закрепляется к кузову. Белый с синей полоской – предназначен для работы антенны, сабвуфера и усилителя.

Провода одного цвета считаются парными, при этом один из них имеет черную полосу и является минусовым.

Пара серых проводов подсоединяется к правому переднему динамику, фиолетовая пара относится к правому заднему динамику. Пара белых проводов отвечает за левый передний динамик, зеленая пара подключается для работы левого заднего динамика. Схема подключения проводов к магнитоле Пионер стандартна и подходит для подключения практически всех автомагнитол.

Схема подключения проводов магнитолы ND3T W55

Как показала практика, схемы подключения проводов к магнитоле ND3T W55 немного разнятся и представляют собой два ряда разъемов.

Также у автомагнитол toyota бывает два провода питания, при этом желтый подключается к основному питанию, а красный провод – к замку. Черный является минусовым и подключается к кузову автомобиля для массы. Синий провод ответственен за усилитель и антенну. Динамики подключаются парными наборами проводом, также как в стандартной схеме.

Самая простая схема подключения ND3T W55: Желтый и красный провода соединяются и подключаются к АКБ.

Для мощной магнитолы такой способ не подходит, т.к. АКБ может разрядиться буквально за 2-3 дня.

Для магнитолы более мощной подойдет схема с ручным управлением, которая отличается дополнительно установленной дополнительной кнопкой отключения прибора.

Третья схема считается индивидуальной. Желтый провод подключается к 12В. Красный же подсоединяется к габаритным огням. Такая схема дает возможность включать магнитолу без зажигания с включенными габаритами. Такая же схема подключения актуальна в случае установки устройства Дастер, а также Лентел GD-4003u. В последнем у разъема ISO для подключения к габаритным огням предусмотрен еще и оранжевый провод.

Кенвуд

По инструкции к данному виду устройства можно увидеть те же стандартные схемы подключения, что были описаны выше. Магнитола подключается через переходники.

Если в вашем автомобиле еще не была установлена ни одна автомагнитола, схема подключения магнитолы Кенвуд остается прежней, но необходимо протянуть акустический провод до динамиков. В этом случае нужен многожильный провод с сечением не менее 2 кв.мм. Изолировать провода необходимо термоусадочными кембриками или специализированными клеммами для зажимов. Кабели тянутся в соответствии с распиновкой, данной в инструкции. На синий (или белый с синей полоской) провод питания антенны, предназначенный для питания активных антенн, недопустимо подключение потребителя более 300 мА.

Саньенг Курон

Для подключения магнитолы в Саньенг Курон вам понадобиться переходник Daewoo Lanos – ISO. Схемы подключения проводов магнитолы на Саньенг Курон весьма стандартны. Главная трудность при смене штатного устройства возникает лишь в механической части съема. После чего провода стационарной магнитолы отсоединяются, а через евро-переходник подсоединяются провода от нового головного устройства.

Мистери 909u имеет стандартный разъем ISO. Схема подключения Мистери 909u предполагает подключение к источнику 12В с минусом на массе. Провода питания подсоединяются через предохранители. Черный провод идет с минусом на массе.

1avtozvuk.ru

Mitsubishi Lancer 9 с 4G15S EFI (MPI)✌🎌🔰 › Бортжурнал › Схема разъема подключения магнитолы

Прикупил я значит такую модельку магнитолы Mystery MMTD-9108S = 5090 рэ

С колонками все понятно, у меня сейчас получается 3 контакта минус -12, это B-Y черный с желтым, -АМР отдельный контакт и масса от кузова отдельным проводам

Непонятки у меня если смотреть по схеме которые нашел в инете то получается следующие:

1) 12,(-) вход управления подсветкой передней панели (Dimmer), G-W зеленый с белым; но на этом проводе +12

2) 4,(+) вход управления подсветкой передней панели; то теперь вообще не понятно стало
и то есть у меня один только один Оранжевый с черным это + и допустим что минус будет браться сам с магнитолы, (попробую проверить позже)

3) 9,не используется; что это за провод, я так думаю что наверное это и есть B-Y черный с желтым и почему он не используется, для чего тогда делать отдельный минус на массу?

4) На что идет отдельный провод (он был примотан изолентой к общему жгуту) -AMP, у меня на магнитоле тоже есть AMP Синий с Черным — Управление усилителем, но я думаю что с него будет выходит +12 на включение усилителя или сабвуфера при включение данной функции, но его обычно используют просто, синий который идет на усилителя или сабвуфера + питание активной антенны который кстати есть и подключаем его на Y-желтый он идет вместе с антенным проводом?

5) Я так понимаю что розовый провод не обязательно подключать?

Правильная схема подключения магнитолы!

питание:
11(L-Y) зажигание +12V Синий с жёлтым
10(R-B) АКБ +12V Красный с черным
3(G-W) подсветка +12V(+Dimmer) Зеленый с белым
4(Y) пит.антенна +12V Желтый
9(B-Y)масса -12V Черный с желтым

Динамик:
передние FRONT
+2(R-W) -8(R-L) +Красный с белым и -красный с синим (LH) левый перед
+1® -7(G) +Красный и -зеленый (RH) правый перед
задние REAL
+5(W-L) -13(Y-R) +Белый и -желтый с красным (LH) левый задний
+6(LG) -14(Y-G) +Светло зеленый и -желтый с зеленым (RH) правый задний

1(2B) (С-08) 28 -AMP масса -Толстый черный

www.forum.lancer-club.ru/…ndex.php?showtopic=148996

www.drive2.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
