Магнитола включается но звука нет – авто магнитола работает, а звука нет

Содержание

Не идет звук с магнитолы (решение+фото) — бортжурнал Chevrolet Lanos Fermе́ro 2006 года на DRIVE2

После того, как машина попала ко мне в руки я начал подозревать, что что-то идет не так. И только на второй день я понял. что нет музыки. Стоит штатная магнитола Panasonic cq-c1303ne

Поговорив с бывшим хозяином выяснилось, что магнитола вроде как рабочая, а звука нет. Так и оказалось. Диски — принимает, радио — ловит, на все кнопки — реагирует.

Для начала я вытащил магнитолу, и подключил колонку от муз. центра к line out. Всё работает. После этого с мобильного интернета начал искать распиновку штекера магнитолы. В итоге так и не нашел, матерился ужасно на мегафон модем, ещё раз убедившись, что надежнее оптоволокна сегодня в России ничего нет.

После этого, втянув в себя некоторое количество никотина придумал следующую схему как проверить в чем дело — в магнитоле или в колонках.

Принес муз. центр в салон и начал в штекер тыкать проводками, на центре включил радио. После 40 минут танцев с бубном кое как определил где какой динамик. В углу штекера самое главное два толстых провода черный и желтый, так что тут ошибиться нельзя, остальные колонки, провод от ACC и еще чето-там.

Записав на листке распиновку, а так же какие динамики не работают, а не работали фронтовые в передних дверях, выяснилось, что элементарно рассохлись проводки. Всё это хорошенько пропаяв (фото в конце) засунул все в зад. Всмысле обратно.

Но когда я подключил магнитолу — вновь в салоне повисла звенящая тишина. Я решил все таки позвонить в сервисный центр панаса. В двух словах объяснил проблему, на что получил ответ: Проверьте, не мкнет-ли на массу, если нет — везите к нам.

Я чисто интуитивно открыл багажник, чтобы взглянуть на задние динамики (они-то работали, но вдруг что не так). И реально — не так! Бумажная клемма с проводками оторвалась от динамика и один из проводков прикасался к корпусу самого динамика. Потрогав этот провод руками я, признаться, отскочил, потому, что громкость была максимальная (такая же максимальная как

обороты, только громкость) и все это дело закрепил термоклеем (пистолет и клей продается в леруа). Теперь все работает как следует.

Злосчастный динамик


Всё фиксируем термоклеем


Надо было сразу зашумить, но времени и материалов не было


Фишка


Пропаиваем проводки


Общий вид


Поближе

Спасибо, что меня читаете.

www.drive2.ru

Как найти неисправность автомагнитолы и сделать ее ремонт своими руками?

Автомобильная магнитола, как и любое другое устройство или механизм в машине, может выйти из строя. Как показывает практика, ремонт автомагнитол обычно проводится в случае неправильной эксплуатации устройства или при возникновении неисправностей, не связанных с использованием. В этой статье мы предлагаем ознакомиться с основными причинами и способами устранения поломок аудиосистем.

Содержание

[ Раскрыть]

[ Скрыть]

Причины

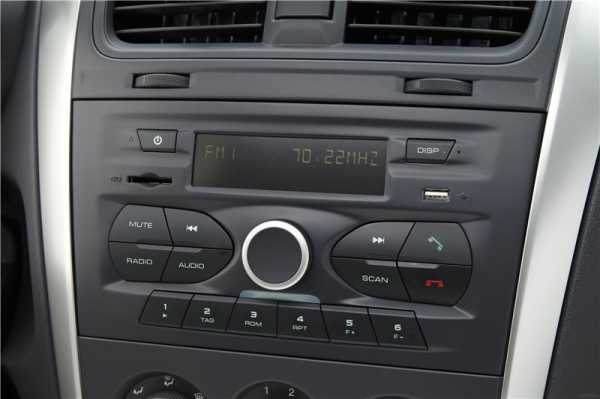

Штатная автомобильная магнитола

Ни для кого не секрет, что со временем эксплуатации механические элементы мультимедийной системы имеют свойство изнашиваться. Итак, если система не включается или отключается, необходимо произвести либо ее ремонт, либо замену.

Но для начала давайте разберемся в основных причинах, по которым не работает магнитола:

  1. Загрязненность устройства. Если перестала работать магнитола, это может быть связано с загрязнением механизмов — между ними может скапливаться грязь или пыль, особенно, если система используется в жестких условиях. Как правило, в таком случае ломаются оптические либо механические компоненты. Одним из признаков загрязнения является залипание диска и невозможность его нормального воспроизведения.
  2. Также причиной, могут служить механические неисправности. Такой тип поломки обычно связан с цепью питания. Если подключение головного устройства было произведено неправильно изначально, либо для электроцепи характерны резкие перепады, то удивляться нечему. Первый симптом проблем с цепью питания — это отсутствие подсветки экрана или невозможность запуска магнитолы.

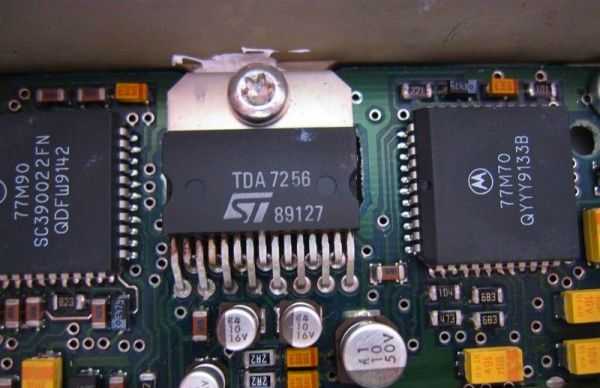

Плата аудиосистемы для авто

Неисправности и способы их устранения

Перед тем, как вытащить магнитолу из машины и приступить к ее ремонту, ознакомьтесь с перечнем неисправностей, характерных для аудиосистем. Достать и отремонтировать автомагнитолу из машины — не такая проблема, но перед тем, как ее вытащить, необходимо точно знать, что ремонтировать.

Отсутствует подсветка дисплея или система не включается

  1. Возможно, проблема заключается в отсутствии питания на +5. Если вы решили достать устройство и отремонтировать своими руками, в первую очередь нужно уделить внимание диагностике второго контакта разъема СN701. На нем должно быть напряжение в плюсе на 14 вольт, это напряжение должно передаваться на коллекторы транзисторов. Если напряжения нет, ремонт автомагнитол заключается в замене транзисторов либо стабилитрона.
  2. Отсутствует сигнал активации питания. Перед тем, как производить ремонт автомагнитол, нужно проверить напряжение + 4.8 вольта на сороковом контакте контроллера IZ901. Также следует проверить наличие импульса на третьем контакте контроллера.
Прозвонка мультимедийной системы мультиметром

Автомагнитола включается, но нет звука либо фонит

Ремонт автомагнитол самостоятельно или у специалиста требуется проводить, если громкости звука нет или при увеличении громкости и проигрывании треков звук фонит.

Вариантов может быть несколько:

  1. При запуске двигателя звука нет. Если звук пропал и при увеличении громкости или его нет, обычно это связано с отсутствием сигнала Stand.By. В этом случае, когда звук пропал и его нет, следует проверить импульс высокого уровня на +4.8 вольт. Речь идет о четвертом контакте контроллера IC901. Если звук пропал, при этом импульса нет, то ремонт автомагнитол заключается в замене контроллера. Если при запуске двигателя и увеличении громкости звук пропал, нужно произвести диагностику четырех контактов усилителей мощности.
  2. При запуске двигателя звук фонит. Если звук фонит при увеличении громкости, проверьте наличие напряжения на базах, полученный параметр не должен быть равен нулю. Часто бывает, что звук фонит при увеличении громкости по причине нулевого напряжения — если это так, то ремонт автомагнитол будет основываться на замене транзисторов. Также звук иногда фонит при повышении громкости из-за нерабочей кнопки Mute — есть вероятность, что проблема заключается в контроллере. Если с громкостью звука возникли проблемы, нужно произвести диагностику транзистора Q802.
  3. Проблемы с громкостью могут быть обусловлены неработоспособностью одной или нескольких схем на усилителе. Если звучания нет, нужно продиагностировать весь «путь» от входа и до выхода каждой схемы. Ремонт магнитол сводится к замене переходных конденсаторов или схем.

Не читает диски, флешку либо диск застрял

Почему магнитола не читает флешку или диск после запуска двигателя? Диск застрял, заикается, система не видит флешку?

Причины могут быть следующие:

  1. Магнитола не читает флешку, не видит диск или диск заикается либо застрял после запуска двигателя. Возможно, устройство просто не понимает формат записи. Ремонт магнитол в данном случае не требуется, нужно просто записать диск в другом формате.
  2. Если система при старте двигателя не видит диск, диск застрял, заикается или греется, это может быть связано с загрязнением оптической линзы. Как сказано выше, проблемы в работе кнопок и устройства в целом после запуска двигателя могут быть связаны именно с грязью. В этом случае проблема решается путем использования специального чистящего диска. Эксплуатация такого диска осуществляется в соответствии с требованиями, указанными в инструкции. Можно произвести самостоятельную очистку системы путем продува элементов или очищением с помощью ватки.
  3. Еще одной причиной может служить отсутствие тока лазера, избавиться от такой неисправности можно путем его регулировки.
  4. Неработоспособность шлейфов и проводов. Возможно, в ходе эксплуатации авто внутри конструкции просто ослабли шурупы, либо это может быть протечка резисторов.

Не работают кнопки

Не работают кнопки — причин несколько. Во-первых, это может быть механическое повреждение кнопок. Чтобы восстановить работоспособность кнопок, необходимо разобрать переднюю панель и проверить состояние контактов. Возможно, контакты от кнопок просто отходят и их необходимо перепаять. Если кнопка является неработоспособной, то ее придется менять.

Во-вторых, проблема с кнопками может быть обусловлена сбоем в работе программного обеспечения. Неисправность решается путем перезагрузки аудиосистемы и возврата ее функционала к заводской конфигурации. Все настройки будут стерты из памяти. После возвращения к заводским настройкам устройство необходимо отключить на несколько минут.

Устройство греется

Если магнитола греется и произвольно выключается, причин может быть несколько:

  1. Система греется и выключается в результате плохой запитки. Отсутствие питание приведет к тому, что магнитола выключается произвольно, либо это связано со сбоями в питании. Когда магнитола греется и выключается, нужно проверить кабель питания — возможно, он просто отходит или переломился, тогда его придется менять.
  2. Девайс греется из-за плохой вентиляции и при перегреве выключается. Если система греется, это говорит о недостаточно вентиляции. Такая неисправность актуальна для магнитол Pioneer и, как уверяют автовладельцы таких систем, в этом нет ничего страшного. Но если система греется постоянно и при этом выключается, нужно продумать дополнительную вентиляцию.
  3. Иногда устройство выключается из-за сбоев в обеспечении программном. Такую неисправность можно попытаться решить путем сброса магнитолы к заводским настройкам.
 Загрузка …

Видео «Ремонт не включающейся магнитолы своими руками»

avtozam.com

флешки в машине, причины почему перестала

Ошибка чтения

Сегодня трудно представить автомобиль без магнитолы. Водители предпочитают заглушать сторонний шум приятной музыкой в салоне. Играет музыка от магнитолы по очень простому принципу: для этого нужно всего лишь вставить диск, подключить магнитолу к флешке, телефону через flash-устройство, или же воспользоваться блютузом.

Однако иногда могут случаться разные непредвиденные ситуации, когда внезапно магнитола просто отказывается работать. В таком случае требуется провести самостоятельный анализ всех устройств и устранить видимый дефект. Но как это сделать? Мы вам расскажем.

Почему ломаются магнитолы?

Периферийное оборудование в транспортных средствах по статистике ломается чаще всего. Будь то авторегистраторы, маршрутные компьютеры или магнитолы (Pioneer и другие), починку, как правило владельцы осуществляют

Почему не играет?

самостоятельно. Но если случай гарантийный, то есть, если ваша магнитола еще пока на гарантии (так как вы покупали ее отдельно или же автомобиль еще новый), вы можете обратиться к производителю, предоставив документы на устройство.

Однако почему же даже самые дорогие виды автомагнитол не застрахованы от поломок? Пускай аппарат будет производить самый чистейший звук, однако, ничто его не спасет от бесконечных потоков вибраций, которым он подвержен в движущейся машине. Такой «темп жизни» техники быстро приводит к ее выходу из строя. Тихо играет магнитола или вообще не работает, возможно отошли провода или сам аппарат пришел в негодность. Давайте попробуем разобраться с основными видами поломок

Основные неисправности

К типовым, самым распространенным неисправностям магнитол, как правило, относят:

  1. Штатная автомагнитола совсем не включается. Вероятнее всего аппарат не получает питание. Убедиться в этом вам поможет диагностика в сервисном центре;
  2. Когда перестала играть магнитола и в тоже время пропала подсветка панели управления, тогда скорее всего проблема кроется в цепи электропитания;
  3. На цифровом окошечке всплывает «ERROR, NO DISK». Возможно поломался мотор, осуществляющий дисковое вращение или лазерная головка. Это же относится к ситуации, когда некачественно играет диск в магнитоле;
  4. Проверьте датчики диска, если магнитола не загружает или не выгружает диск;
  5. Отсутствие звука в рабочем состоянии (или на одном из каналов) может говорить о проблеме работоспособности динамиков. Сделать это можно также в сервисном центре;
  6. «Please Code». При возникновении такой записи на приборной панели вам нужно ввести специальный код для штатной магнитолы;
  7. Если магнитола не читает флешку, можно провести полное форматирование устройства на компьютере, в крайнем случае перепрошить саму магнитолу (при наличии заводской инструкции или обратившись в центр тех.поддержки).

Однако, если у вас остался вопрос, почему играет магнитола недостаточно хорошо, тихо или вообще не играет, можно опробовать еще несколько способов. Существует вероятность, что при подключении динамиков перепутана их полярность. При тряске автомобиля могли сбиться контакты проводов. Для профилактики можно установить дополнительную герметизацию динамиков магнитолы. Если вы сумели обнаружить видимое отхождение, устраните его.

Еще одним немаловажным фактором снижения работоспособности магнитолы могут стать частички пыли, забившиеся во внутреннюю часть панели. Сняв крышечку вы скорее всего убедитесь, сколько внутри этого механизма лишнего сора. Отверстия и выходы механизма могут забиться пылью, в таком случае явными «симптомами» станут многочисленные зависания, сбои воспроизведения и т. д.

Проводя профилактическую чистку, вы можете самостоятельно осмотреть платы и схему, и если вы заподозрили какое-то механическое отклонение, необходимо будет обратиться в сервисный центр.

Не пытайтесь устранить внутренние неисправности самостоятельно, так как вероятнее всего вы просто не обладаете необходимыми техническими и практическими навыками, что может привести к еще большим проблемам.

1avtozvuk.ru

магнитола не читает флешку, выключается при увеличении громкости

Ни одно электронное устройство, в том числе автомобильная магнитола, не может работать вечно. Какой бы качественной не была аудиосистема, она может выйти из строя, а причин тому может быть множество. В каких случаях производится ремонт автомагнитол, и какие неисправности характерны для головных устройств — об этом мы расскажем ниже.

Содержание

Открытьполное содержание

[ Скрыть]

Почему может поломаться устройство?

По каким причинам магнитола в машине не работает и выключается при запуске двигателя, почему устройство не включается, не видит и не читает флешку, фонит и заикается, греется?

Сначала предлагаем ознакомиться с основными причинами неисправностей:

  1. Система перестала работать по причине загрязненности внутренних механизмов. Если магнитола эксплуатируется в жестких условиях, внутри может скапливаться пыль, грязь, а это, в свою очередь, может стать причиной повреждения как оптических, так и механических составляющих устройства. Если в девайсе застрял диск, то это, вероятнее всего, связано с загрязнением.
  2. Причиной неработоспособности могут быть и неполадки механического характера, как показывает практика, в таком случае неисправности обычно связаны с цепью питания. Такие проблемы могут быть обусловлены неправильным подключением системы. Возможно, системе не хватает мощности, из-за этого он выключается при увеличении громкости.
  3. Перегорел предохранитель. Как известно, за работу всех электроприборов в автомобиле отвечают предохранители, а также реле. Возможно такое, что предохранитель, установленный на самой автомагнитоле, вышел из строя.
  4. Выход из строя самого девайса.

Возможные неисправности и варианты их устранения

Итак, как достать головное устройство и произвести ремонт магнитолы своими руками, предлагаем узнать об основных неполадках в работе систем, а также вариантах их устранения. Где отремонтировать автомагнитолу? В любом специализированном сервисном центре, но сейчас мы предлагаем узнать, как осуществить ремонт такой системы в домашних условиях.

Нет подсветки экрана или девайс не включается

Какие причины могут привести к такой неисправности:

  1. В большинстве случаев причина кроется в том, что на девайс не подается питание +5. В данном случае после демонтажа и разбора устройства следует произвести проверку контакта под номером 2 на разъеме CN701. На этот контакт должно подаваться напряжение величиной 14 вольт, впоследствии оно поступает на коллекторные элементы транзисторов. В том случае, если напряжение отсутствует, то вероятнее всего, придется менять транзисторы или стабилитрон.
  2. Нет сигнала о включении питания. В данном случае диагностика сводится к проверке уровня напряжения на контакте под номером 40 контроллера IZ901. Помимо этого, рекомендуем также убедиться в том, что на контакт под номером 3 поступает сигнал (автор видео — Дмитрий Епишев).

Система включается, но звук либо отсутствует, либо фонит

Если аудиосистема работает, а нет звука либо звук отключается или фонит, то причин может быть множество.

Все они зависят от конкретной ситуации:

  1. Силовой агрегат запускается, автомагнитола активируется, но звучание отсутствует. В том случае, если звук пропал, то вероятнее всего, это обусловлено отсутствием импульса Stand By. При таких неполадках рекомендуем произвести диагностику сигнала повышенного уровня на 4.8 вольт — имеется в виду контакт под номером 4 на контроллере IC901. При отсутствии звука, а также поступающего сигнала на контакт процедура ремонта будет заключаться в перепайке контроллера. Если же контроллер целый и рабочий, то необходимо проверить работоспособность контактов на усилительных элементах мощности.
  2. Следующая ситуация — головное устройство запускается, но звук при этом фонит. В том случае, если звук фонит, когда вы пытаетесь увеличить громкость, то в первую очередь следует произвести диагностику наличия напряжения на так называемых базах. Величина параметр не должна соответствовать нулевому значению.
    Если же напряжение на базах нулевое, то в данном случае необходимо будет произвести замену транзисторных компонентов. Помимо этого, появление фона может быть связано с неработоспособностью кнопки на панели управления Mute. Если она действительно не работает, то причину следует искать в контроллере. Если контроллер целый, а звук все равно некорректный, то проверьте работоспособность транзисторного элемента Q802.
  3. Кроме того, часто такие неполадки связаны с выходом из строя одной либо сразу нескольких схема на усилительном устройстве. При отсутствии звука следует произвести проверку всех компонентов, расположенных на участке от входа до выхода на схемах. Есть вероятность, что из строя вышли схема либо конденсаторы (автор видео — канал Gripells).

Магнитола не воспроизводит диски, карты памяти либо диск застрял

Почему головное устройство не воспроизводит данные с карты памяти или диска, как вытащить его, если он застрял?

Такая неисправность может произойти по следующим причинам:

  1. Чаще всего такие проблемы связаны с тем, что аудиосистема не воспринимает формат музыкального трека, записанного на диск или флешку. Ремонтировать такую магнитолу не нужно, необходимо записать музыку в другом формате.
  2. Зачастую проблемы с воспроизведением треков, а также заиканием дисков обусловлены загрязнением оптических компонентов, в частности, речь идет о линзе. Если система действительно не функционирует из-за загрязнений, то решить такую неполадку можно путем установки специального очищающего диска в привод. Перед использованием необходимо изучить инструкцию по эксплуатации к диску. Если такая очистка не помогла, то можно попытаться продуть внутренние компоненты системы пылесосом или разобрать девайс и очистить оптическую линзу кусочком ваты.
  3. Проблема может быть обусловлена отсутствием тока лазера. В данном случае избавиться от неисправности можно методом регулировки лазерного луча.
  4. Неполадки в работе проводки или шлейфов. В ходе длительного использования в конструкции девайса могут ослабнуть шурупы, в таком случае их нужно просто подтянуть. Если же произошла утечка в работе резисторных элементов, то поврежденные детали подлежат замене.

Не работают кнопки

Если не работают кнопки, то в первую очередь это может быть обусловлено их механическим повреждением. Для того, чтобы избавиться от такой проблемы, придется разбирать девайс, в частности, вам потребуется передняя панель, на которой эти кнопки установлены. После разбора необходимо произвести диагностику состояния элементов — есть вероятность, что неисправность связана с отсоединением контактов. Если это так, то их нужно заново перепаять. В том случае, если кнопка вышла из строя и ничего сделать не получается, то ее надо будет менять (автор видео — канал Radioblogful. Видеоблог паяльщика).

Кроме того, неработоспособность кнопок зачастую связана с неполадками в работе программной части. При таких проблемах можно попытаться перезагрузить девайс, если это не поможет, то нужно вернуть его настройки к заводским. Естественно, при этом вся конфигурация будет удалена из памяти. Если вы вернете девайс к заводской конфигурации, то перед дальнейшим использованием его надо будет отключить на 2-3 минуты.

Устройство греется

Как поступить, если аудиосистема постоянно греется и самостоятельно отключается:

  1. Неисправность такого плана может быть обусловлена плохим питанием. Если питание будет отсутствовать, то запуск магнитолы будет невозможен, если же речь идет о сбоях в питании, то девайс будет выключаться без причины. В первую очередь следует произвести диагностику питающего провода — есть вероятность, что он отошел от разъема или повредился, в последнем случае провод подлежит замене.
  2. Автомагнитола может перегреваться из-за несоответствующей вентиляции, а в результате перегрева она, разумеется, будет отключаться. Судя по отзывам наших соотечественников, такие неполадки более актуальны для головных девайсов от производителя Пионер, в таком случае перегрев не приедет в серьезным неполадкам. Если же девайс греется очень сильно, а также произвольно отключается, то следует продумать дополнительную вентиляцию для системы.
  3. Неполадки в работе девайса могут быть обусловлены и сбоями в работе программной части. В таком случае, опять же, можно попробовать сбросить всю конфигурацию системы до заводской.

Фотогалерея «Диагностика работоспособности»

 Загрузка …

Видео «Как отремонтировать автомагнитолу, в которой нет звука»

В ролике ниже представлена процедура ремонта магнитолы Пионер, в которой отсутствует звук (автор видео — канал Radioblogful. Видеоблог паяльщика).
