Ford Mondeo Буксирчик › Бортжурнал › Замена чехла КПП Ford Mondeo 4 от ВАЗ 1118 (Калина)

Доброе время суток!

Истерся до дыр мой чехол КПП за 8 лет

Полный размер

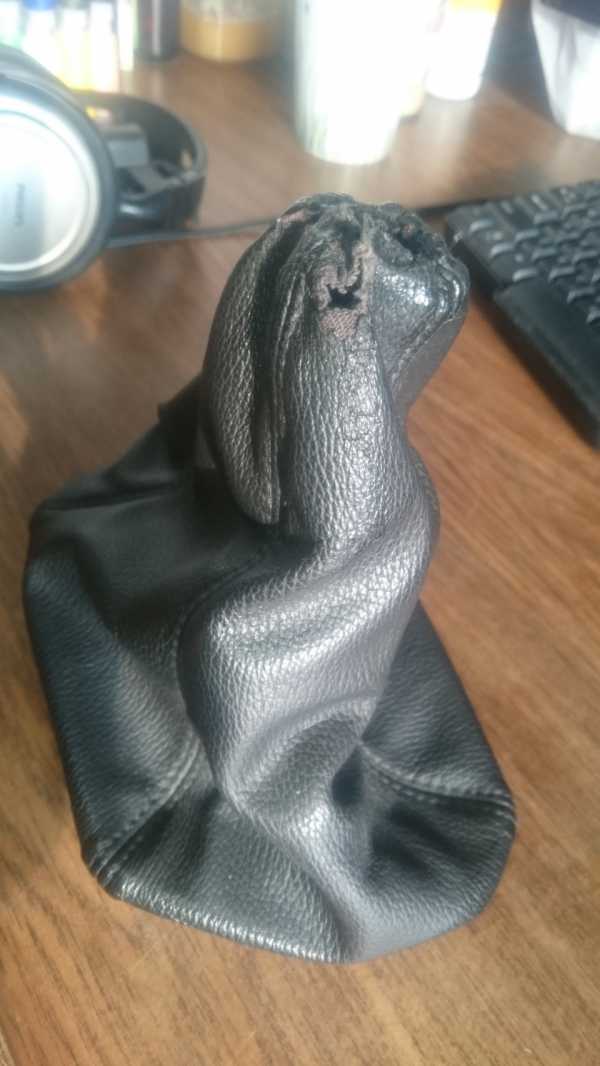

Старый чехол кпп


Оригинальный Чехол стоит около 2000-3000р.
Думал: "Ну, в интернете давно уже кто-нибудь приспособил чехол от ВАЗ ценой 200 р."
И что-то особой инфы за целый вечер я не нарыл, поэтому было принято решение быть одним из первопроходцев по ручкам:)
В "АВТО49" был куплен чехол за 195 р.

Полный размер

Чек из АВТО 49


Так же можете попробывать купить чехол от ВАЗ 21100, он шире! особенно внизу около рамки, но поскольку чехол конусный, всегда можно вставить рамку поглубже и подрезать лишнее. А это может лучше, поскольку от калины он малость не в размер (чуть-чуть выше чем оригинал):

Полный размер

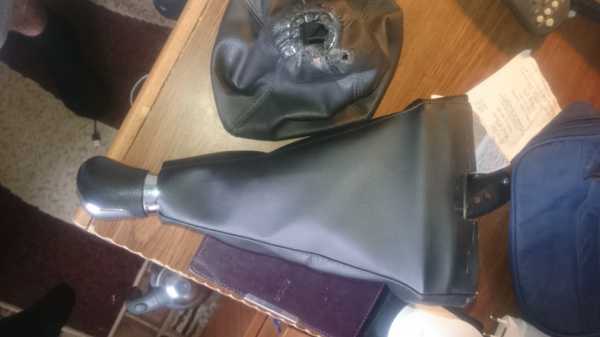

Уже собранная ручка с новым чехлом и старый чехол (новая чуть-чуть выше, но не критично)

Теперь приступим к сборке:

1) Снимаем старую ручку
Для этого достаточно потянуть за кожаный чехол вверх

Вот так тянем вверх чехол(фото из интернета)


Далее выкручиваем саму ручку против часовой стрелки…И-и-и вот уже у нас в руках снятая ручка.
Также советую сразу снять блестящую окантовку чехла, потому что так одевать на новый чехол будет удобнее:

Полный размер

Блестящая окантовка(фото из интернета)


Теперь со всем этим добром идем домой за стол.

2) Приступаем к монтажу
Отделяем чехол от ручки, для этого снимаем внутри стопорное кольцо:

Стопорное кольцо (фото из интернета)

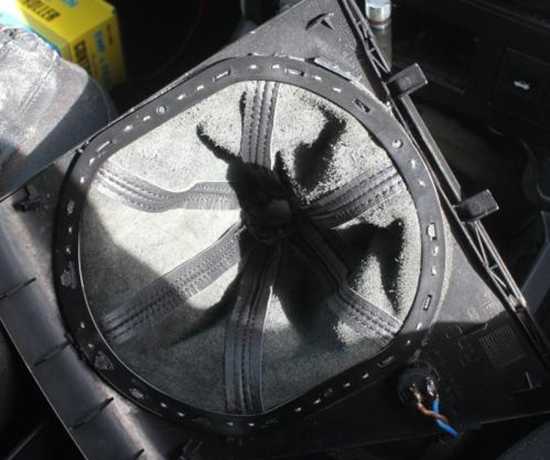

Далее берем чехол от ВАЗа и стягиваем веревочкой верхнее отверстие (на вазах большие рукоятки кпп, поэтому приходится стягивать) и снимаем нижний пластиковый каркас.

Фото из интернента

На фотке очень толстая веревка, я настоятельно советую брать тонкую, чтобы было всё аккуратно и опрятно.

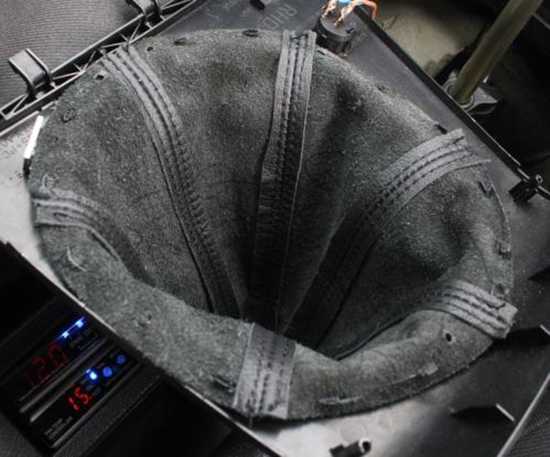

Пластиковый каркас снимается просто извлечением скрепок.

Вот так выглядит почти готовый чехол нашего Форда:

Полный размер

Новый чехол с уже вставленной рукояткой и пластиковым каркасом

теперь необходимо малость подпилить стопорное кольцо (примерно по красной риске):

Полный размер

Стопорное кольцо

Это необходимо, так как стянутое отверстие нового чехла теперь имеет складки и соответственно толще.
Подпиливаем и устанавливаем на место.

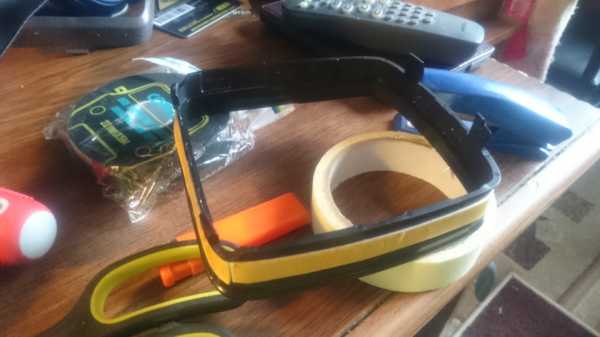

Далее берем рамку от Форда и клеим двухсторонний скотч:

Полный размер

Рамка кпп Ford mondeo 4

Теперь одеваем чехол с рукояткой на рамку и приклеиваем друг к другу.

Полный размер

Теперь срезаем выступающие за рамку куски кожи и одеваем блестящую рамку.
И Получается вот что:

Полный размер

Полный размер

Полный размер

Полный размер

Может кому пригодится длинна периметра рамки чехла Ford Mondeo 4 50-51 см (это может пригодиться при подборе чехла в магазине, но лучше сразу захватите с собой вашу ручку )

www.drive2.ru

Как Снять Ручку Кпп Форд Мондео 4 ~ AUTORUSERVIS.RU

Запасные части, комплектующие детали и компоненты для Ford Transit, Ford Focus, Ford Mondeo, Ford Fusion

_

_

Автоматическая коробка передач Ford Mondeo. снятие, установка и настройка

Трансмиссия Ford Mondeo может быть удалена без снятия двигателя для ремонта или замены или если требуется снять муфту.

Автомобиль Ford Mondeo оснащен автоматической коробкой передач CD4E ford.

Снятие и установка коробки автоматической коробки передач Ford Mondeo

Автоматическая коробка сбрасывается в основном так же, как и механическая.

Ford Mondeo

Передача Ford Mondeo. полностью автоматическая 4-ступенчатая автоматическая коробка передач в блоке с ведущей осью с овердрайвом с входом через трехкомпонентный гидротрансформатор.

Гидротрансформатор также включает в себя внутреннюю фрикционную муфту, которая механически передает крутящий момент двигателя в случае его применения.

Время переключения и использование муфты гидротрансформатора. это функции положения дроссельной заслонки и скорости автомобиля.

Электронное управление проскальзыванием гидротрансформатора во время переключения осуществляется алгоритмом PCM, который включен в калибровку силового агрегата.

Переключатель управления Ford Mondeo в блоке TCS на рычаге переключения позволяет оператору блокировать и снова включать 4-ю передачу (включение / выключение OD).

Когда четвертая передача заблокирована, на приборной панели загорается контрольная лампочка коробки передач в блоке ведущей оси (TCIL). Переключатель и логика управления сконструированы таким образом, что он всегда активируется при включенной 4-й передаче.

TCIL также используется, когда неисправность Ford Mondeo обнаруживается в блоке с мостиком. В этой ситуации TCIL мигает в результате сигнала от модуля управления блоком питания.

Датчик выходной скорости OSS расположен на левой стороне узла коробки передач (сбоку от насоса коробки передач) вблизи и позади узла левой оси.

Для быстрого ускорения, например, при обгоне, автоматика оснащена так называемым переключателем Kick-down, который активируется, когда акселератор полностью нажат. Эффект Kickdown обеспечивает либо более поздний переход на более высокую передачу, либо переход от более высокой к нижней передаче.

Селектор передач с программой вождения (P-R-N-D-2-1) можно снять с положения P (стояночный тормоз, только если ключ зажигания находится в положении II, нажата педаль ножного тормоза и нажата кнопка блокировки на рычаге.

Когда батарея разряжена, рычаг селектора не может быть переведен в нормальное положение из положения P. В этом случае предусмотрен аварийный выпуск: с помощью отвертки через окно в средней консоли, отпустите рычаг разблокировки и выведите рычаг выбора из положения P одновременно.

Автоматическая коробка передач Ford Mondeo. удаление

Отсоедините подводящие и выпускные масляные линии от масляного радиатора к коробке передач Ford Mondeo и закройте отверстия подходящими пробками.

Отсоедините трос 1 рычага выбора режима. Выверните болты крепления контора. Выверните два болта крепления лючка маховика и снимите люк.

Выверните четыре крепежных гайки на гидротрансформаторе через отверстие, повернув коленный вал на 1/4 оборота. Чтобы повернуть двигатель, поместите головку на центральный болт шкива клинового ремня на коленчатом валу.

Снимаем и устанавливаем ручку АКПП на Ford Mondeo

Читайте так же

В данном видео я показал процесс съема и постановки обратно ручки АКПП на Ford Mondeo.

Форд мондео 4, не работают кнопки на руле, замена ручки КПП, замена противотуманных фар

Форд мондео 4, не работают кнопки на руле, замена ручки КПП, замена противотуманных фар. 1) Ручку покупал.

Рисунок 7

Снимите корпус термостата. Отсоедините два многоконтактных разъема на Ford Mondeo.

Отсоедините вилку 1 датчика и отсоедините вилку от пластины.

Рисунок 8

Отсоедините вакуумный шланг 2 от импульсного воздушного фильтра.

Отсоедините переднюю выхлопную трубу от выпускного коллектора. Отсоедините выхлопную систему от всех подвесных кронштейнов и снимите сборку.

Установите Ford Mondeo в нейтральное положение, передача выключена.

Отсоедините вал переключения передач от вала переключения передач, ослабьте
Зажимной болт 1 Затяните шток 2.

Рис.9

Выверните болты 3 стабилизатора стержня переключения передач. Снимите крепление крышки теплового выключателя. Поверните рычаги переключения передач назад и закрепите их проводами на конструкции автомобиля.

Выверните болты, снимите осушитель кондиционера (если он установлен) и закрепите провод на автомобильных конструкциях.

Выверните болты крепления рулевого механизма на носилках.

Фиг.10

Выверните центральный болт 2 на опоре реактивного двигателя. Выверните болты 3 и снимите кронштейн с подрамника.

Выверните болты крепления кронштейна реактивной опоры двигателя на контрольной точке автомата Ford Mondeo.

Снимите центральный болт крепления переднего реактивного двигателя.

Поднимите подрамник с лифтом. Выверните болты крепления, опустите и снимите подрамник.

Верните коробку передач Ford Mondeo с лифтом. Чтобы избежать повреждений, используйте деревянные колодки.

Закрепите устройство для подъема двигателя на транспортной плите двигателя и слегка поднимите его с помощью крановой балки.

Правое и левое крепления двигателя

Снимите обе гайки крепления двигателя.

Опустите блок питания, пока коробка не окажется на уровне левого бокового элемента. На автомобилях с кондиционером, опустите двигатель, пока компрессор кондиционера не окажется ниже правого бокового элемента.

Рис.11

Легко поддерживайте коробку на лифте. Выверните два болта 1 крепления стартера и двух нижних фланцевых болтов 2 коробки передач.

Поднимите руки на коробке, используйте крепление, чтобы вывести его из двигателя, а затем опустить.

Установка коробки передач Ford Mondeo

Автоматическая коробка передач Ford Mondeo: перед установкой прикрепите линейку 1 к фланцу коробки и измерьте размер установки гидротрансформатора. Он должен быть не менее 10 мм.

Читайте так же

Во время установки не изменяйте размер настройки преобразователя. Обратите внимание на правильное положение промежуточной пластины.

Рисунок 12

Недостаточная установка момента крутящего момента приведет к повреждению коробки и диска. Инвертор не будет оптимально подключаться к масляному насосу.

Перед установкой коробки передач проверьте сцепление и освободите подшипник.

Для опор двигателя используйте новые самоконтрящиеся гайки. Замените все снятые кольца.

Очистите и смажьте тонким слоем смазки шлицами входного вала коробки передач.

Ford Mondeo автоматическая коробка передач. установка

Прикрепите и закрепите масляные линии от коробки до масляного радиатора с крутящим моментом 25 Нм.

Вверните четыре гайки с гидротрансформатором, вращая двигатель каждые 1/4 оборота. Чтобы повернуть двигатель, установите головку на центральный болт шкива коленчатого вала. Установите дверцу маховика.

Установите корпус термостата и залейте его охлаждающей жидкостью.

Подключите два многоконтактных штепселя к коробке передач к автоматической коробке передач.

Прикрепите кабель рычага селектора и закрепите счетчик. Отрегулируйте кабель рычага селектора.

Проверьте уровень масла, при необходимости долейте нижний край испытательного отверстия. Подключите клемму заземления к аккумулятору.

Регулировка рычага переключения передач Ford Mondeo

Выбор режимов движения (P-R-N-D-L) передается в коробку передач Ford Mondeo по кабелю. Регулировка необходима после установки коробки передач или привода переключения передач.

Снимите воздушный фильтр и впускной трубопровод. Возьмите автомобиль.

Снимите каталитический тепловой экран под рычагом селектора со дна корпуса.

Механизм регулировки прикреплен к нижней стороне рычага выбора на ярмо 1. Разблокируйте регулировочный колпачок 2, поворачивая влево. Отсоедините кабель от механизма переключения.

Рисунок 15

Установите рычаг селектора в положение «D». Батарею необходимо подключить, иначе рычаг не может быть снят с места парковки.

Убедитесь, что рычаг рычага переключения передач на коробке передач Ford Mondeo находится в положении «O». Знак «D» отмечен на рычаге переключения передач.

Установите кабель сцепления и закрепите его справа от регулировочной крышки.

Вверните тепловой экран. Опустите автомобиль. Установите впускную трубу и воздушный фильтр.

Читайте так же

autoruservis.ru

Как Снять Ручку Кпп Форд Мондео 4 ~ TOP-GEER.RU

как снять кпп в форд мондео

Размещено в Mondeo (1992-1997). Коробка снимается вниз.Отсоедините систему выпуска от всех подвесок и снимите систему в сборе, смотри пункт 8. Установите рычаг переключения передач в нейтральное положение, передача выключена. А вот и нету на Форд MONDEO с движком 1.6. и кпп IB5 коробка просто снимается без подрамника стоит только издержать 10 минут и СНЯТЬ КОРЗИНУ СЦЕПЛЕНИЯ И МОХОВИК Вопрос подойдет ли РККП от фокуса 3 на мондео 4? Ремонт КПП Форд Mondeo в сервисах Тюмени. Попали на эту страничку? Означает вы ищете автосервис, выполняющий для автомобилей марки Форд Мондео в Тюмени последующий вид работ: Ремонт КПП. Коробку Форд Мондео можно снимать без снятия мотора для ее ремонта либо подмены, либо если требуется снять сцепление.Снятие и установка коробки автомат КПП Форд Mondeo. Автоматическая коробка снимается вниз в главном аналогично механической. Так как КПП снимается в низ, Для вас будет нужно подходящая платформа либо смотровая яма. Придется снять весь подрамник и валы привода колес. Не забудьте снять «-» клемму аккума!Все подробные шаги по снятию. РЕМОНТ Сервис ЭКСПЛУАТАЦИЯ АВТОМОБИЛЕЙ Форд Мондео. Ford Mondeo (с 1997 по 2000 год выпуска).- снимите оба передних колеса — на стороне шкивов двигателя отверните элементы крепления защитной крышки в колесной нише Снятие КПП MTX-75 автомобиля Форд Мондео.Снимите нижний кожух радиатора. Установка коробки передач Форд Мондео. Поднимите КПП МТХ-75 и введите в горизонтальной плоскости в сцепление. Вот собственно и вся замена сальника КПП Форд Мондео 4 своими руками. Сложного мало, не спеша с «перекурами» эту работу под силу выполнить любому желающему.Как снять генератор на Форд Мондео 3? Ford mondeo содержание.

Раздел 1. ОБЩИЕ СВЕДЕНИЯ.9.1. Снятие и установка коробки передач 9.2. Проверка уровня масла в коробке передач 9.3. Ford Mondeo II — Руководство по ремонту и эксплуатации.

— снимите аккумуляторную батарею — ослабьте на пять оборотов гайки в центре обеих амортизаторных стоек шасси (с обеих сторон) 157. Демонтаж вала привода правого колеса (стрелкой указано направление снятия): 1 — винты упорного подшипника 2 — теплозащитный экран Форд Мондео снятие механической коробки передач — демонтируйте правый вал привода колеса. В этом разделе содержатся руководства по ремонту КПП и трансмиссии Ford Mondeo.Восстановление маховика сцепления в Ford Mondeo. Процесс восстановления маховика Форда Мондео: Снятый маховик. Снимите корпус термостата. Разъедините два многоконтактных штекера управления на КПП автомат Ford Mondeo.Выверните болты крепления кронштейна реактивной опоры двигателя на КПП автомат Форд Мондео. Ее можно снимать без демонтажа двигателя для ремонта или замены, или если требуется снять сцепление.Коробка-автомат CD4E автомобилей Форд Мондео, Форд Эскейп, Мазда 626, Трибьют это полностью автоматическая КПП в блоке с ведущим мостом с повышающей mondeo mk2 сцепление кпп подрамник. снять подрамник коробку заменить сцепление.Разборка двигателя Форд Мондео.2 ЧАСТЬ.Снимаем головку. Снимаем головку ,коллектора впускной,выпускной,термостат,дросель Ремонт форд мондэо 3. Снятие КПП форд мондэо 3. Форумы форд мондео и опусти чехол. Далее увидишь как снять саму ручку кпп. В этом видео вы увидите как можно самостоятельно снять КППТест масла LIQUI MOLY 8100 для роботизированных коробок передач с двойным сцеплением при -40С. Как снять коробку автомат на форде мондео. теперь другая проблемма появилась.ПЕЧКА.знаю что больная тема на фордах.короче полетели сначало первые три скорости потом и четвертаяне не жалко.просто сам хочу снять,а работа все за тем же электриком! Марка Ford. Модель Mondeo. Тип предложения Продам. Регистрация Молдова.КПП Механическая. Привод Передний. Цвет Фиолетовый. Коробку передач Форд Мондео можно снимать без снятия двигателя для ее ремонта или замены, или если требуется снять сцепление. На автомобиле устанавливается автоматическая коробка АКПП CD4E производства ford. Снятие и установка коробки автомат КПП Ford Mondeo. Ремонт форд мондэо 3. Снятие КПП форд мондэо 3. В этом видео вы увидите как можно самостоятельно снять КПП в Форд мондэо 3.Шум двигателя Форд мондео3 — Продолжительность: 2:06 Sergey Kavinsky 12 888 просмотров. Ремонт форд мондэо 3. Снятие КПП форд мондэо 3. В этом видео вы увидите как можно самостоятельно снять КПП в Форд мондэо 3.Шум двигателя Форд мондео3 Sergey Kavinsky. Рассказ владельца ford mondeo iv — самостоятельный ремонт. Нигде в гугле не нашел ответа как снять чехол и ручку 6 ступенчатой мкпп, когда задняя включается с поднятием кольца. Как снять коробку автомат Autoshaman Mechanic. Запчасти б/у Ford Mondeo III (2000-2007) Z5963 б/у с гарантией, из Европы. Без пробега по РБ и РФ. Доставка по всей Беларуси и России.В наличии — 210929 запчастей, 4638 двигателей, 2165 КПП. Течёт сальник коробки форд мондео.Потек сальник коробки экобуст.сняли коробку думали на коренной оказался люфт на сцепление как поступить с ремонтом.Не очень понятно, что в итоге обнаружилось-то при снятие КПП? Авто запчасть КПП 5 ст. для Форд Мондео 2, ID 4977626 4100 RUB Акутальные цены и наличие, Гарантия, Купить сейчас.Запчасть разукомплектована. Сняты запчасти: 900068841 — Подушка крепления КПП Артикул поставщика: 50751742 Оригинальный номер:1S7R7F096AC Форд Мондео 4.28. Установите коробку передач и все снятые детали и узлы в порядке, обратном снятию. ПОЛЕЗНЫЙ СОВЕТ: Перед установкой коробки передач рекомендуем смазать шлицы первичного вала тонким слоем тугоплавкой консистентной смазки. Интересуют датчики давления в колесах на форд мондео 2008г.Оказалось молотком выбивали, снять не могли. Думала подобные технологии в далеком прошлом остались. Доброй ночи подскажите как активировать магнитолу 6000 клеммы снимал — Ford Mondeo 4 — Форд Мондео 4.Парни подскажите с 2х литрового кпп на 2. 3 подходит механиеа — Ford Scorpio — Форд Скорпио. Ford Mondeo 1.6i ZETEC 16v Бортжурнал как снимал коробку.сборный подъемник (кран) Для вывешивания машины и затем двигателя, можно обойтись подвесной лебедкой, если есть к чему цеплять её или устройством от форда для подвеса двигателя, как в книжке, что ИМХО Наша фирма готова выполнить ремонт КПП для Ford Mondeo в Москве, дающий возможность в сжатые сроки ликвидировать дефекты и поломки подобных элементов, предотвратив их полный выход из строя. 7.2 Снятие и установка КПП. Руководства Ford Mondeo (Форд Мондео).Снимите крышки двигателя, обратитесь к Разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника. Снятие и установка коробки передач Форд Мондео 4 (2007-2014 гг.)2. Снимите воздушный фильтр (см. Снятие и установка воздушного фильтра и глушителя шума впуска). 3. Снимите брызговик и защиту картера двигателя (см. Снятие и установка брызговика и защиты картера Поскольку менять мы будем сальник левого привода КПП, то снимать нужно левое колесо.Дальнейшая сборка производится в обратной последовательности. Вот собственно и вся замена сальника КПП Форд Мондео 4 своими руками. Главная » » Форд Мондео Ремонт » Эксплуатация Ford Mondeo.2. снимите боковую панель центральной консоли. 3. Вставьте в паз отвертку с плоским лезвием, поверните по часовой стрелке на 90 рычажок блокировки (желтого цвета) и переместите рычаг селектора из Снятие КПП Форд мондэо3. Ремонт мкпп Ford Focus 1.6 Ростовская область, Ростов-на Дону.Снимаем МКПП на Форд Фокус 2 для замены выжимного гидроцилиндра. В домашних условиях. ЧАСТЬ 2. mondeo mk2 сцепление кпп подрамник. Ремонт КПП Форд Мондео 3. Специализируемся на Фордах более 10 лет. Услуга.Замена сальника коленчатого вала заднего (при снятой КПП).

Снимаем и устанавливаем ручку АКПП на Ford Mondeo

В данном видео я показал процесс съема и постановки обратно ручки АКПП на Ford Mondeo.

Замена кожуха ручки КПП Форд Фокус

Пошагово как заменить износившийся кожух ручки КПП на Форд Фокус.

1600. Замена главного цилиндра сцепления. Ремонт Ford Mondeo 3 (Форд Мондео 3). Сертифицированный техцентр Ford Mondeo 3 01-07.Мастера центра осуществляют следующие виды ремонта: качественный ремонт двигателя и КПП ремонт ходовой части Частичный (локальный) ремонт КПП Форд Мондео 4 — мы снимаем коробку, разбираем ее, намываем и дефектуем. Дефектовка коробки — это определение причины выхода ее из строя, с указанием конкретной неисправности. — снимите оба передних колеса — на стороне шкивов двигателя отверните элементы крепления защитной крышки в колесной нишеРемонт Ford Mondeo 2000-2007. Как снять кожух рычага кпп автомобиля — youtube. Общие сведения. Снятие двигателя. Если для ранних модификаций Форд Мондео замена масла в механической КПП предусмотрена производителем после 100 тыс. км пробега, а регулярный его контроль — после 60 тыс. км 5. Далее сливаем масло из КПП авто. 6. Снимаем колёса.Ford Escort Уходит охлаждающая жидкость. 2 420. Ford Focus Замена датчика температуры ГБЦ. 1 673. Ford Mondeo Не работает омыватель лобового стекла. Данная запчасть снята с автомобиля.КПП — 5 ст. Ford. Mondeo II 1996-2000. 1999 1.6л Бензин Инжектор Хэтчбэк 5 дв. красный дефект крепления подушки КПП не снимал, просто отодвинул, что-б до сцепления добраться.Для снятия сцепы нужно только вытащить полуоси из каробки для этого нужно только снять шаровую опору из амортизатора и отвести колесо в сторону от Форд Мондео — список дополнений к автомобильным отзывам с меткой «Ремонт и обслуживание».Эксплуатация, ремонт. Ford Mondeo 2011. 1. Когда менял сайлентблоки передних рычагов, заметил, что опора КПП умерла (фото ниже). Ford Mondeo Форд Мондео.Заменяйте все снятые кольца. Очистите и смажьте тонким слоем Moly-Spray смазки шлицы первичного вала коробки передач. Выбираем силовой агрегат (двигатель) и КПП ФордПротерся чехол рычага КПП, ручка КПП, замена — снимите оба передних колеса — на стороне шкивов двигателя отверните элементы крепления защитной крышки в колесной нишеВ сервисном центре Ford для этого используют специально загнутый кольцевой гаечный ключ — отпустите крепления и освободите консоль Ремонт коробки передач МКПП Ford Mondeo. Чаще всего в нашу организацию обращаются с проблемами функционирования КПП.Своевременный ремонт коробки передач автомобиля Форд Мондео продлевает жизнь транспортному средству. как снять туннель.Будем вам очень благодарны за комментарии к видео ролику «Регулировка кпп форд фокус 2″, для этого не требуется регистрация.Фара форд мондео 3 ч2 18 25.11.2016 00:01:44. Сегодня приехал к знакомому мастеру и стали всё разбирать. С начало были сняты рычаг КПП и все вокруг.Форд Мондео 1.6. Прошел еще 32000 км).1,8/125 А вот и нет На FORD MONDEO с двигателем 1.6. и кпп IB5 коробка легко снимается без подрамника стоит лишь потратить 10 минут и СНЯТЬ КОРЗИНУМондео универсал 1.6 zetek 1994г. форд мондео акпп подвеска форд мондео кпп форд мондео форд мондео кузов.На

top-geer.ru

Замена чехла рычага переключения передач на Форд Мондео своими руками

Со временем кожаные изделия, а также изделия из кожзама, приходят в негодность, на них появляются микротрещинки, которые постепенно превращаются в сквозные дыры. Выглядит это не эстетично, да и не красиво, поэтому такие недочеты следует немедленно устранять.

Замена чехла рычага переключения передач на Форд Мондео своими руками — процедура несложная, поэтому ее без труда можно и нужно сделать в домашних условиях.

Для замены чехла РПП необходимо пошить такой же чехол или купить готовый, если вы предпочитаете первый вариант, то для снятия параметров необходимо снять старый чехол и отнести его швее.

Как заменить чехол рычага переключения передач на Форд Мондео?

Когда замена имеется, можно приступать к разборке. Для начала необходимо открутить верхний шар (набалдашник), на котором нарисована схема переключения передач.

Далее используя отвертку, нужно аккуратно поддеть пластиковую панель, к которой крепится чехол.

После, при помощи отвертки и плоскогубцев отсоединяем старый чехол от овальной рамки, для того чтобы в будущем соединить ее с новым чехлом РПП.

Примеряем новый чехол на место, и крепим его аналогичным образом, используя клей и скобы. Должен получиться бутерброд — панель, чехол, овальная рамка. Между слоями можно проклеить, а в конце все взять на скобы.

ГОТОВО!

Понравилась статья? Поделитесь ею с друзьями в соц. сетях сетях:

ford-master.ru

Замена ручки кпп — бортжурнал Ford Mondeo ЕВА 2009 года на DRIVE2

Итак заводская ручка изрядно растрепалась, поэтому принял решение менять.Брать такую же не хотелось…Выбирал между фокусовской и фиестовской)Но под "кинетический дизайн" мондео мне показалась эта лучше подойдёт.Брал в экзисте.Ручка эта с новой фиесты.В инструкции применима к фокусам 2007- и к фиестам последних лет.Номер если что 1 571 917 это такая же чёрнИй как моя, есть ещё синяя и ещё какая то, но номера другие;)По ощущениям ручка покрупнее нашей стоковой, в руке лежит-мне больше понравилась.Теперь только думаю может сам рычаг укоротить немного))Ну и чехол нужно менять((
Вообщем выложу фоток исключительно для тех кому может хочется поменять набалдажник.Ато "фокусники" и т.п меняют, и фотки я видел, а вот в моньках не видел как смотрится.

Цена вопроса: 2 000 ₽ Пробег: 72000 км

Нравится 20 Поделиться: Подписаться на машину

www.drive2.ru

Ford Mondeo | Снятие и установка корпуса рычага переключения передач

8.4. Снятие и установка корпуса рычага переключения передач

ОБЩИЕ СВЕДЕНИЯ

Рычаг переключения передач установлен в корпусе. Корпус переключения передач необходимо снимать при замене управляющего троса.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. На двигателях 1,8-/ 1,9-/ 2,3-i снимите кронштейн поддержки управляющего троса с коробки передач.
2. Начиная с задней части, снимите защитный чехол рычага переключения передач и переместите его вверх по ручке (стрелками указано место начала снятия защитного чехла рычага переключения передач).
3. Освободите фиксатор (указан стрелкой) и снимите ручку переключения передач вместе с защитным чехлом.
4. В нижней части рычага переключения передач снимите звукоизоляцию.
5. Рассоедините приемную выхлопную трубу и средний глушитель. Отвинтите от кузова поперечную балку поддержки выхлопной системы и опустите ее вниз.
6. Отвинтите термозащитный экран под рычагом переключения передач.
7. Отвинтите гайки крепления рычага переключения передач (указаны стрелками).
8. Под автомобилем отвинтите два болта, крепящие корпус рычага переключения передач.
9. Опустите корпус рычага переключения передач вниз и отсоедините от него трос.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка производится в последовательности, обратной снятию, с учетом следующих моментов.
2. Если повреждено уплотнение между корпусом рычага переключения передач и кузовом, его необходимо заменить.
3. Болты крепления корпуса рычага переключения передач затяните моментом 25 Нм.
4. Установите и отрегулируйте положение выхлопной системы.
5. Отрегулируйте трос переключения передач.

automn.ru
