Форд галакси предохранители – Схема расположения предохранителей и реле в монтажных блоках, а также их расшифровка для автомобилей форд галакси 1995-2000 года. (рестайлинг и дорестайлинг.)
F1 | (20A) Подогреватель сидений |
F2 | (10A) Комбинация приборов, подсветка комбинации приборов, электропривод стеклоподъемников, электропривод зеркал заднего вида на дверях |
F3 | (5A) Система ABS, лампы освещения салона, подсветка комбинации приборов, прикуриватель, часы, система поддержания скорости, система отопления/вентиляции, дополнительный обогреватель, система кондиционирования, навигационная система,люк |
F4 | (10A) Система управления двигателем, противоугонная система |
F5 | (15A) Система парковки, фонарь(и) заднего хода, система управления АКПП, система 4WD, навигационная система, разъем электрооборудования прицепа |
F6 | (10A) Звуковой сигнал |
F7 | (20A/25A) Прикуриватель, часы |
F8 | (30A) Система зарядки, очиститель/омыватель лобового стекла, дополнительный обогреватель, разъем электрооборудования прицепа |
F9 | (30A) Антиблокировочная система тормозов (ABS) |
F10 | (30A) Антиблокировочная система тормозов (ABS) |
F11 | (20A) Омыватели фар |
F12 | (15A) Прикуриватель, часы, очиститель/омыватель лобового стекла, люк |
F13 | (3A) Управление двигателем |
F14 | (10A/20A/25A) Система управления двигателем, система поддержания скорости, система отопления/вентиляции, система кондиционирования |
F15 | (30A) Система управления двигателем, система кондиционирования |
F16 | (10A/30A) Система управления двигателем, система кондиционирования |
F17 | (10A/30A) Система управления двигателем, система управления АКПП, система отопления/вентиляции |
F18 | (5A) Система управления двигателем, система кондиционирования |
F19 | (5A) Диагностический разъем, противоугонная система, комбинация приборов, система кондиционирования, аудиосистема, CD-чейнджер аудиосистемы, телефон, навигационная система, центральный замок, электропривод стеклоподъемников |
F20 | (10A) Система ABS, система управления АКПП, система управления двигателем, стоп-сигналы, комбинация приборов, система поддержания скорости, навигационная система, разъем электрооборудования прицепа |
F21 | (25A30A) Кондиционер дополнительный обогреватель |
F22 | (25A30A) Кондиционер дополнительный обогреватель |
F23 | (10A) Аудиосистема, CD-чейнджер аудиосистемы, навигационная система |
F24 | (25A) Система топления/вентиляции |
F25 | (3A) Комбинация приборов, аудиосистема, CD-чейнджер аудиосистемы, навигационная система, телефон |
F26 | (30A) Система управления АКПП, реле стартера- иммобилайзер, система управления двигателем, комбинация приборов |
F27 | (25A) Управление двигателем, обогреватель лобового стекла, система кондиционирования/отопления дополнительный обогреватель |
F28 | (10A) Система ABS, система кондиционирования, система управления двигателем, очиститель/омыватель лобового стекла, омыватели фар |
F29 | (5A) Очиститель/омыватель лобового стекла, обогреватель заднего стекла, система отопления/вентиляции, система кондиционирования, дополнительный обогреватель |
F30 | (3A) Задние габариты, лампы подсветки номерного знака, разъем электрооборудования прицепа |
F31 | (15A) Противотуманные фары, разъем электрооборудования прицепа |
F32 | (3A/10A) Система управления двигателем, система поддержания скорости, система кондиционирования |
F33 | (25A/30A) Система зарядки, очиститель/омыватель лобового стекла, дополнительный обогреватель, разъем электрооборудованияфицепа |
F34 | (25A) Система отопления/вентиляции, система кондиционирования, дополнительный обогреватель |
F51 | (20A) Обогреватель заднего стекла |
F52 | (20A) Указатели поворота, аварийная сигнализация разъем электрооборудования прицепа, противоугонная система |
F53 | (10A) Лампы подсветки проемов дверей, лампы освещения салона |
F54 | (10A) Противоугонная система |
F55 | (5A) Лампы подсветки проемов дверей, комбинация приборов, противоугонная система, центральный замок, электропривод стеклоподъемников |
F56 | (5A) Передние/задние габариты (прав.), разъем электрооборудования прицепа, система освещения в дневное время, комбинация приборов |
F57 | (5A) Передние/задние габариты (лев.), разъем электрооборудования прицепа, система освещения в дневное время, комбинация приборов |
F58 | (10A) Корректор фар, система освещения в дневное время, левая фара, правая фара |
F59 | (10A) Левая фара-ближний свет, комбинация приборов, корректор левой фары, система освещения в дневное время |
F60 | (10A) Правая фара-ближний свет, комбинация приборов, корректор правой фары, система освещения в дневное время |
F61 | (10A) Левая фара-дальний свет, комбинация приборов |
F62 | (10A) Правая фара-дальний свет |
avtoblokrele.ru
F1 | (10A) Управление двигателем |
F2 | (10A) Система кондиционирования, антиблокировочная система тормозов (ABS), аудиосистема, система поддержания скорости, электропривод стеклоподъемников, блок управления системы парковки, люк |
F3 | (5A) Система кондиционирования, противоугонная система, антиблокировочная система тормозов (ABS), навигационная система, люк |
F4 | (10A) Система управления двигателем, иммобилайзер |
F5 | (15A) Система управления АКПП, фонари заднего хода |
F6 | (10A/25A) Звуковой сигнал |
F7 | (25A) Прикуриватель |
F8 | (15A) Разъем зарядки 1 -багажное отделение |
F9 | (5A) Дополнительный отопитель |
F10 | (15A) Разъем зарядки 2- багажное отделение |
F11 | (20A/25A) Омыватели фар |
F12 | (25A) Дополнительный отопитель |
F13 | (3A) Система управления двигателем — бензин |
F14 | (20A/30A) Система кондиционирования, система управления двигателем-бензин |
F15 | (10A) Система ABS, система управления АКПП, система поддержания скорости, система управления двигателем- Дизель, стоп-сигналы |
F16 | (15A) Кондиционер |
F17 | (10A) Автоматическая коробка передач |
F18 | (5A) Система кондиционирования, реле электродвигателя вентилятора системы охлаждения |
F19 | (5A) ^•2002: Система кондиционирования, аудиосистема, центральный замок, комбинация приборов, блок управления системы парковки |
F20 | (5A/10A) ^2002: Система кондиционирования, очиститель заднего стекла, очистители лобового стекла |
F21 | (25A) Кондиционер |
F22 | (30A) Кондиционер |
F23 | (10A) Обогреватель зеркал заднего вида на дверях |
F24 | (30A) Очиститель/омыватель лобового стекла |
F25 | (30A) Иммобилайзер, стартер |
F26 | (15A) Противотуманные фары, противотуманные фонари |
F27 | (25A) ^2002 Дополнительное оборудование, лампы освещения салона |
F28 | (3A) ^2002: Корректор фар, лампа подсветки номерного знака |
F29 | (20А) Управление двигателем |
F30 | (20А) Аудиосистема, навигационная система |
F31 | (3A) Аудиосистема, система управления двигателем |
F32 | (5А) ^2002: Система кондиционирования, система управления двигателем |
F33 | (10А30Отопитель/кондиционер |
F34 | (5А) Система управления двигателем — бензин |
F51 | (20А) Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла |
F52 | (20А) Указатели поворота |
F53 | (10А) ^2002 Дополнительное оборудование |
F54 | (10А) Противоугонная система |
F55 | (5А) Противоугонная система, лампы освещения салона |
F56 | (5А) Правый передний габарит |
F57 | (5А) Передний левый габарит |
F58 | (10А) Система освещения в дневное время — если есть |
F59 | (5А) Лампа ближнего света (левая) |
F60 | (5А) Лампа ближнего света(правая) |
F61 | (10А) Лампа дальнего света (левая) |
F62 | (10А) Лампа дальнего света (правая) |
avtoblokrele.ru
| F1 | (10A) Управление двигателем |
| F2 | (10A) Система кондиционирования, антиблокировочная система тормозов (ABS), аудиосистема, система поддержания скорости, электропривод стеклоподъемников, блок управления системы парковки, люк |
| F3 | (5A) Система кондиционирования, противоугонная система, антиблокировочная система тормозов (ABS), навигационная система, люк |
| F4 | (10A) Система управления двигателем, иммобилайзер |
| F5 | (15A) Система управления АКПП, фонари заднего хода |
| F6 | (10A/25A) Звуковой сигнал |
| F7 | (25A) Прикуриватель |
| F8 | (15A) Разъем зарядки 1 -багажное отделение |
| F9 | (5A) Дополнительный отопитель |
| F10 | (15A) Разъем зарядки 2- багажное отделение |
| F11 | (20A/25A) Омыватели фар |
| F12 | (25A) Дополнительный отопитель |
| F13 | (3A) Система управления двигателем — бензин |
| F14 | (20A/30A) Система кондиционирования, система управления двигателем-бензин |
| F15 | (10A) Система ABS, система управления АКПП, система поддержания скорости, система управления двигателем- Дизель, стоп-сигналы |
| F16 | (15A) Кондиционер |
| F17 | (10A) Автоматическая коробка передач |
| F18 | (5A) Система кондиционирования, реле электродвигателя вентилятора системы охлаждения |
| F19 | (5A) ^•2002: Система кондиционирования, аудиосистема, центральный замок, комбинация приборов, блок управления системы парковки |
| F20 | (5A/10A) ^2002: Система кондиционирования, очиститель заднего стекла, очистители лобового стекла |
| F21 | (25A) Кондиционер |
| F22 | (30A) Кондиционер |
| F23 | (10A) Обогреватель зеркал заднего вида на дверях |
| F24 | (30A) Очиститель/омыватель лобового стекла |
| F25 | (30A) Иммобилайзер, стартер |
| F26 | (15A) Противотуманные фары, противотуманные фонари |
| F27 | (25A) ^2002 Дополнительное оборудование, лампы освещения салона |
| F28 | (3A) ^2002: Корректор фар, лампа подсветки номерного знака |
| F29 | (20А) Управление двигателем |
| F30 | (20А) Аудиосистема, навигационная система |
| F31 | (3A) Аудиосистема, система управления двигателем |
| F32 | (5А) ^2002: Система кондиционирования, система управления двигателем |
| F33 | (10А30Отопитель/кондиционер |
| F34 | (5А) Система управления двигателем — бензин |
| F51 | (20А) Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла |
| F52 | (20А) Указатели поворота |
| F53 | (10А) ^2002 Дополнительное оборудование |
| F54 | (10А) Противоугонная система |
| F55 | (5А) Противоугонная система, лампы освещения салона |
| F56 | (5А) Правый передний габарит |
| F57 | (5А) Передний левый габарит |
| F58 | (10А) Система освещения в дневное время — если есть |
| F59 | (5А) Лампа ближнего света (левая) |
| F60 | (5А) Лампа ближнего света(правая) |
| F61 | (10А) Лампа дальнего света (левая) |
| F62 | (10А) Лампа дальнего света (правая) |
base-ex.com
| 1 | Реле стартера |
| 2 | Реле системы управления двигателем |
| 3 | Реле электромагнитной муфты компрессора кондиционера |
| 4 | Реле свечей накаливания |
| 5 | Реле электродвигателя вентилятора системы охлаждения |
| 6 | Реле обогревателя лобового стекла |
| 7 | |
| 8 | Реле электродвигателя очистителя лобового стекла |
| 9 | Реле звукового сигнала |
| 10 | Реле насоса омывателя фар |
| 11 | Реле электродвигателя очистителя лобового стекла |
| 12 | Реле блокировки селектора КПП (диапазон «P») |
| F1 | (10A) Электронный блок управления КПП |
| F2 | Свечи накаливания |
| F3 | (80A) Вентилятор охлаждения двигателя — сдвоенный вентилятор (2.3L Duratec-HE и 2.2L Duratorq-TDCi (автомат.)) |
| F4 | (60A) Свечи накаливания |
| F5 | (60A) Электродвигатель вентилятора системы охлаждения |
| F6 | (10A) Управление двигателем |
| F7 | (5A) Электромагнитная муфта компрессора кондиционера |
| F8 | (10A) Управление двигателем |
| F9 | |
| F10 | (10A) Электронный блок управления двигателем |
| F11 | (10A) Управление двигателем |
| F12 | (10A) Управление двигателем |
| F13 | (15A) Система кондиционирования |
| F14 | (15A) Отопитель дизельного фильтра (2.0L DuratorqTDCi, 2.0L Duratorq-TDCi Stage V и 1.6L DuratorqTDCi) |
| F15 | (40A) Стартер |
| F16 | (80A) Дополнительный электрический отопитель |
| F17 | (60A) Питание А центрального блока плавких предохранителей |
| F18 | (60A) Питание B центрального блока плавких предохранителей |
| F19 | (60A) Питание C центрального блока плавких предохранителей |
| F20 | (60A) Питание D центрального блока плавких предохранителей |
| F21 | |
| F22 | (30A) Очиститель лобового стекла |
| F23 | (30A) Обогреватель заднего стекла |
| F24 | (30A) Омыватели фар |
| F25 | (30A) ABS |
| F26 | (40A) ABS |
| F27 | (30A) Вспомогательный подогреватель топлив |
| F28 | (40A) Электродвигатель вентилятора отопителя |
| F29 | |
| F30 | |
| F31 | (15A) Звуковой сигнал |
| F32 | |
| F33 | (5A) Выключатель фар |
| F34 | (40A) Обогреватель лобового стекла |
| F35 | (40A) Обогреватель лобового стекла |
| F36 | (5A) ABS |
| F37 | (10A) Обогреватели форсунок омывателя лобового стекла |
| F38 | (5A) Система поддержания скорости |
| F39 | (15A) Адаптивные фары |
| F40 | |
| F41 | (20A) Комбинация приборов |
| F42 | (10A) Управление двигателем |
| F43 | (5A) |
| F44 | (20A) |
| F45 | (15A) Очиститель заднего стекла |
base-ex.com
| F1 | (20A) Подогреватель сидений |
| F2 | (10A) Комбинация приборов, подсветка комбинации приборов, электропривод стеклоподъемников, электропривод зеркал заднего вида на дверях |
| F3 | (5A) Система ABS, лампы освещения салона, подсветка комбинации приборов, прикуриватель, часы, система поддержания скорости, система отопления/вентиляции, дополнительный обогреватель, система кондиционирования, навигационная система,люк |
| F4 | (10A) Система управления двигателем, противоугонная система |
| F5 | (15A) Система парковки, фонарь(и) заднего хода, система управления АКПП, система 4WD, навигационная система, разъем электрооборудования прицепа |
| F6 | (10A) Звуковой сигнал |
| F7 | (20A/25A) Прикуриватель, часы |
| F8 | (30A) Система зарядки, очиститель/омыватель лобового стекла, дополнительный обогреватель, разъем электрооборудования прицепа |
| F9 | (30A) Антиблокировочная система тормозов (ABS) |
| F10 | (30A) Антиблокировочная система тормозов (ABS) |
| F11 | (20A) Омыватели фар |
| F12 | (15A) Прикуриватель, часы, очиститель/омыватель лобового стекла, люк |
| F13 | (3A) Управление двигателем |
| F14 | (10A/20A/25A) Система управления двигателем, система поддержания скорости, система отопления/вентиляции, система кондиционирования |
| F15 | (30A) Система управления двигателем, система кондиционирования |
| F16 | (10A/30A) Система управления двигателем, система кондиционирования |
| F17 | (10A/30A) Система управления двигателем, система управления АКПП, система отопления/вентиляции |
| F18 | (5A) Система управления двигателем, система кондиционирования |
| F19 | (5A) Диагностический разъем, противоугонная система, комбинация приборов, система кондиционирования, аудиосистема, CD-чейнджер аудиосистемы, телефон, навигационная система, центральный замок, электропривод стеклоподъемников |
| F20 | (10A) Система ABS, система управления АКПП, система управления двигателем, стоп-сигналы, комбинация приборов, система поддержания скорости, навигационная система, разъем электрооборудования прицепа |
| F21 | (25A30A) Кондиционер дополнительный обогреватель |
| F22 | (25A30A) Кондиционер дополнительный обогреватель |
| F23 | (10A) Аудиосистема, CD-чейнджер аудиосистемы, навигационная система |
| F24 | (25A) Система топления/вентиляции |
| F25 | (3A) Комбинация приборов, аудиосистема, CD-чейнджер аудиосистемы, навигационная система, телефон |
| F26 | (30A) Система управления АКПП, реле стартера- иммобилайзер, система управления двигателем, комбинация приборов |
| F27 | (25A) Управление двигателем, обогреватель лобового стекла, система кондиционирования/отопления дополнительный обогреватель |
| F28 | (10A) Система ABS, система кондиционирования, система управления двигателем, очиститель/омыватель лобового стекла, омыватели фар |
| F29 | (5A) Очиститель/омыватель лобового стекла, обогреватель заднего стекла, система отопления/вентиляции, система кондиционирования, дополнительный обогреватель |
| F30 | (3A) Задние габариты, лампы подсветки номерного знака, разъем электрооборудования прицепа |
| F31 | (15A) Противотуманные фары, разъем электрооборудования прицепа |
| F32 | (3A/10A) Система управления двигателем, система поддержания скорости, система кондиционирования |
| F33 | (25A/30A) Система зарядки, очиститель/омыватель лобового стекла, дополнительный обогреватель, разъем электрооборудованияфицепа |
| F34 | (25A) Система отопления/вентиляции, система кондиционирования, дополнительный обогреватель |
| F51 | (20A) Обогреватель заднего стекла |
| F52 | (20A) Указатели поворота, аварийная сигнализация разъем электрооборудования прицепа, противоугонная система |
| F53 | (10A) Лампы подсветки проемов дверей, лампы освещения салона |
| F54 | (10A) Противоугонная система |
| F55 | (5A) Лампы подсветки проемов дверей, комбинация приборов, противоугонная система, центральный замок, электропривод стеклоподъемников |
| F56 | (5A) Передние/задние габариты (прав.), разъем электрооборудования прицепа, система освещения в дневное время, комбинация приборов |
| F57 | (5A) Передние/задние габариты (лев.), разъем электрооборудования прицепа, система освещения в дневное время, комбинация приборов |
| F58 | (10A) Корректор фар, система освещения в дневное время, левая фара, правая фара |
| F59 | (10A) Левая фара-ближний свет, комбинация приборов, корректор левой фары, система освещения в дневное время |
| F60 | (10A) Правая фара-ближний свет, комбинация приборов, корректор правой фары, система освещения в дневное время |
| F61 | (10A) Левая фара-дальний свет, комбинация приборов |
| F62 | (10A) Правая фара-дальний свет |
base-ex.com
Предохранители и реле Ford Galaxy (2006-2010)
06.02.2017|
Рассмотрены автомобили Ford Galaxy и Ford S-Max 2006, 2007, 2008, 2009, 2010 года выпуска.
Блок предохранителей и реле в моторном отсеке.
Блок расположен в левой части отсека, чтоб добраться до него, нужно отжать фиксаторы и снять крышку блока.

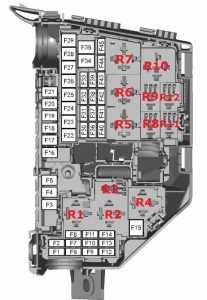

Схема расположения предохранителей и реле в блоке.
Расшифровка:
| Предохранитель | Сила тока, А | Цвет | Защищаемые цепи |
| F1 | 10 | красный | Блок управления трансмиссией |
| F2 | 5 | желто-коричневый | Свечи накаливания (дизельный двигатель) |
| F3 | 80 | прозрачный | Электро-гидравлический усилитель рулевого управления (2,0л Duratorq-TDCi) |
| F4 | 60 | синий | Свечи подогрева |
| F5 | 60 | синий | Электродвигатель вентилятора системы охлаждения двигателя |
| F6 | 10 | красный | Датчики HEGO 1 (управление двигателем), изменяемые фазы газораспределения (управление двигателем) |
| F7 | 5 | желто-коричневый | Соленоиды реле |
| F8 | 10 | красный | Блок управления силовым агрегатом |
| F9 | — | — | Не используется |
| F10 | 10 | красный | Блок управления двигателем |
| F11 | 10 | красный | Клапаны, управление датчиком массового расхода воздуха MAF (управление двигателем) |
| F12 | 10 | красный | Датчик наличия воды в топливе, соленоиды, датчик массового расхода воздуха (управление двигателем, дизельный двигатель) |
| F13 | 15 | синий | Реле кондиционера воздуха |
| F14 | 15 | синий | Обогреватель фильтра дизельного двигателя |
| F14 | 20 | желтый | Вакуумный насос (2,5л Duratec-ST) |
| F15 | 40 | оранжевый | Реле стартера |
| F16 | 80 | прозрачный | Дополнительный дизельный подогреватель (Diesel auxiliary heater — PTC) |
| F17 | 60 | синий | Питание А центрального блока плавких предохранителей |
| F18 | 60 | синий | Питание В центрального блока плавких предохранителей |
| F19 | 60 | синий | Питание С центрального блока плавких предохранителей |
Расшифровка реле:
R1 — реле стартера
R2 — Реле ECR
R3 — реле компрессора климатической системы
R4 — реле свечей накаливания дизельных моделей
R5 — реле вентилятора системы охлаждения двигателя
R6 — реле обогрева ветрового стекла
R7 — реле клеммы 15
R8 — Реле высокой/низкой скоростей очистителя стекла
R9 — реле клаксона
R10 — реле омывателя фар
R11 — реле включения/отключения очистителей ветрового стекла
R12 — реле блокировки селектора АТ.
Блок предохранителей в салоне.

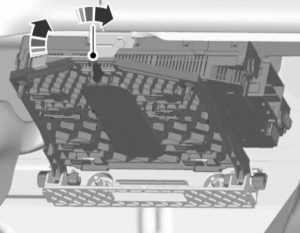

Блок расположен за перчаточным ящиком, чтоб добраться к нему, нужно ослабить два винта на панели отделки
Поверните фиксирующую рукоятку на 90 градусов
Отсоедините блок предохранителей от удерживающего рычажка и опустите нижнюю часть блока, потянув по направлению к себе, снимите крышку

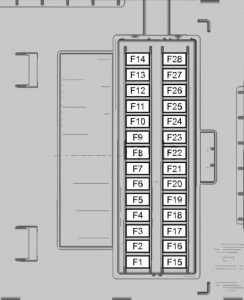

Схема расположения предохранителей в блоке.
Расшифровка:
| Предохранитель | Сила тока, А | Цвет | Защищаемые цепи |
| F1 | 5 | желто коричневый | Датчик дождя |
| F2 | 10 | красный | Питание системы SRS (подушки безопасности) |
| F3 | 5 | желто коричневый | Датчик отклонения от курса (ESP), электрический стояночный тормоз |
| F4 | 7,5 | коричневый | Электропитание, педаль акселератора, электронный предохранитель |
| F5 | 15 | синий | Очиститель заднего стекла |
| F6 | 15 | синий | Аудиосистема (включая голосовое управление) |
| F7 | 7,5 | коричневый | Модуль рулевого колеса |
| F8 | 5 | Желто-коричневый | Комбинация приборов |
| F9 | 15 | синий | Дальний свет фар |
| F10 | 20 | желтый | Питание верхнего люка |
| F11 | 7,5 | коричневый | Фонари заднего хода |
| F12 | — | — | Не используется |
| F13 | 15 | синий | Передние противотуманные фары |
| F14 | 15 | синий | Омыватель ветрового стекла |
| F15 | 10 | красный | Система адаптивного круиз-контроля (ACC) |
| F16 | — | — | Не используется |
| F17 | 7,5 | коричневый | Плафоны освещения салона |
| F18 | 5 | желто коричневый | Иммобилайзер двигателя |
| F19 | 15 | синий | Прикуриватель |
| F20 | — | — | Не используется |
| F21 | 5 | желто коричневый | Устройство приема радиосигналов, датчик дождя |
| F22 | 20 | желтый | Топливный насос |
| F23 | — | — | Не используется |
| F24 | 5 | желто коричневый | Замок (выключатель) зажигания |
| F25 | 10 | красный | Электропривод люка топливной заливной горловины |
| F26 | 5 | желто коричневый | Автономная звуковая система (система охранной сигнализации), OBD II (бортовая компьютерная диагностика) |
| F27 | 5 | желто коричневый | Узел рулевой колонки, блок управления климат-контролем |
| F28 | 5 | желто коричневый | Выключатель стоп-сигналов |
Блок предохранителей и реле в багажном отделении.
Задний блок предохранителей расположен в левой боковой стенке багажного отделения. Чтобы получить доступ к нему, нужно снять панель отделки.
Расшифровка:
| Предохранитель | Сила тока, А | Цвет | Защищаемые цепи |
| FA1 | 25 | прозрачный | Блок управления левой передней двери (стеклоподъемники, центральный замок, складывание зеркал, обогрев зеркал) |
| FA2 | 25 | прозрачный | Блок управления правой передней двери (стеклоподъемники, центральный замок, складывание зеркал, обогрев зеркал) |
| FA3 | 25 | прозрачный | Блок управления левой задней двери (стеклоподъемники) |
| FA4 | 25 | прозрачный | Блок управления правой задней двери (стеклоподъемники) |
| FA5 | 10 | красный | Блокировка замков задних дверей без участия блоков управления дверьми |
| FA6 | 15 | синий | Гнезда питания для подключения дополнительного оборудования |
| FA7 | — | — | Не используется |
| FA8 | — | — | Не используется |
| FA9 | — | — | Не используется |
| FA10 | 30 | зеленый | Электрическая регулировка положения сиденья водителя |
| FA11 | 40 | оранжевый | Аксессуары, модуль прицепа |
| FA12 | — | — | Не используется |
| FB1 | 5 | желто-коричневый | Модуль системы помощи при парковке |
| FB2 | 15 | синий | Блок управления подвеской |
| FB3 | 15 | синий | Обогрев сиденья водителя |
| FB4 | 15 | синий | Обогрев сиденья переднего пассажира |
| FB5 | — | — | Не используется |
| FB6 | 10 | красный | Система климат-контроля зоны задних пассажиров |
| FB7 | — | — | Не используется |
| FB8 | — | — | Не используется |
| FB9 | 30 | зеленый | Электрическая регулировка положения сиденья переднего пассажира |
| FB10 | 10 | красный | Противоугонная сигнализация |
| FB11 | — | — | Не используется |
| FB12 | — | — | Не используется |
| FC1 | 7,5 | коричневый | Электрический стеклоподъемник заднего бокового окна |
| FC2 | 30 | зеленый | Электрический стояночный тормоз (EPB) |
| FC3 | 30 | зеленый | Электрический стояночный тормоз (EPB) |
| FC4 | 10 | красный | Кондиционер воздуха для задней части салона |
| FC5 | 7,5 | коричневый | CD-чейнджер, развлекательная система для задних пассажиров |
| FC6 | 20 | желтый | Вентилятор кондиционера воздуха задней части салона |
| FC7 | — | — | Не используется |
| FC8 | — | — | Не используется |
| FC9 | — | — | Не используется |
| FC10 | — | — | Не используется |
| FC11 | — | — | Не используется |
| FC12 | — | — | Не используется |
Расшифровка реле:
RA1 — Реле обогрева заднего стекла
RA2 — Реле очистителя заднего стекла
RB1 — Реле задней клеммы 15Е
RB2 — Реле сирены противоугонной сигнализации
RC1 — Реле э/привода задних боковых стёкол
RC2 — Реле вентилятора климатической системы пассажиров 3-го ряда
R5M1 — Реле двойного запирания задних дверей (модели без модулей задних дверей)
R5M2 — Реле отпирания задних дверей (модели без модулей задних дверей)
R5M3 — Реле запирания задних дверей (модели без модулей для задних дверей)
base-ex.com
| Предохранитель | Сила тока, А | Защищаемые цепи |
| F1 | 10 | Модуль управления коробкой передач (AWF21) |
| F2 | 15 | Модуль управления коробкой передач (MPS6) |
| F2 | 5 | Управление свечой накаливания (для автомобилей с дизельными двигателями) |
| F2 | 5 | Управление запальной свечой испарителя (2.0L и 2.2L Duratorq-TDCi Stage V) |
| F3 | 70* | Вентилятор охлаждения двигателя — сдвоенный вентилятор (2.3L Duratec-FIE) |
| F3 | 80* | Электрогидравлический усилитель рулевого управления 801 — EHPAS (2,0 л Duratorq-TDCi) |
| F4 | 60 | Свечи подогрева |
| F5 | 60 | Электродвигатель вентилятора системы охлаждения двигателя |
| F6 | 10 | Датчик FIEGO (система управления двигателем), датчик CMS, кислородный датчик |
| F6 | 20 | Свеча подогрева испарителя |
| F7 | 5 | Соленоиды реле |
| F8 | 10 | Блок управления силовым агрегатом |
| F8 | 20 | Блок управления силовым агрегатом (2.0L EcoBoost SCTi; 2.0L Duratorq-TDCi Stage V) |
| F8 | 15 | Блок управления силовым агрегатом (2.2L Duratorq-TDCi Stage V) |
| F9 | 10 | Датчик MAF, вихревой клапан, топливные форсунки, отопитель PTC CCV, регулируемый впускной клапан, регулируемый выпускной клапан (система управления двигателем) |
| F9 | 5 | Испаритель топливного насоса (2.0L Duratorq-TDCi Stage V) |
| F9 | 7,5 | Датчик MAF, клапан EGR, испаритель топливного насоса — 2.2L Duratorq-TDCi Stage V (система управления двигателем) |
| F10 | 10 | Блок управления двигателем |
| F11 | 10 | Клапан PCV, клапан VCV, датчик наличия воды в топливе, клапан продувки, вихревой клапан, регулируемый впускной клапан, регулируемый выпускной клапан (система управления двигателем), клапан EGR, клапан регулировки подачи масла IVVT (система управления двигателем) |
| F11 | 10 | Блок управления силовым агрегатом (2.3L Duratec-FIE) |
| F11 | 5 | Датчик MAF, датчик наличия воды в топливе (2.0L F11 5 Duratorq-TDCi Stage V), активные жалюзи радиатора |
| F11 | 7,5 | Давление в топливном коллекторе, дозатор топлива, испаритель топливного насоса — 2.2L Duratorq-TDCi Stage V (система управления двигателем) |
| F12 | 10 | Дроссельная заслонка EGR, клапан регулировки турбокомпрессора, катушка, объединенная со свечой зажигания; клапан продувки канистры, реле давления усилителя рулевого управления (система управления двигателем) |
| F12 | 5 | Катушки реле (2.0L и 2.2L Duratorq-TDCi Stage V) |
| F12 | 15 | Катушки зажигания (2.0L EcoBoost SCTi) |
| F13 | 15 | Реле кондиционера воздуха |
| F14 | 15 | Нaгpeвaтeль дизельного фильтра, дозатор топлива (2.0L Duratorq-TDCi Stage V) |
| F14 | 20 | Вакуумный насос тормозной системы (2.0L EcoBoost SCTi) |
| F14 | 10 | Датчик FIEGO (2.2L Duratorq-TDCi Stage V) |
| F15 | 40 | Реле стартера |
| F16 | 80 | Дополнительный подогреватель, работающий на дизельном топливе (РТС) |
| F17 | 60 | Питание А центрального блока плавких предохранителей |
| F18 | 60 | Питание В центрального блока плавких предохранителей |
| F19 | 60 | Питание С центрального блока плавких предохранителей |
| F20 | 60 | Питание D центрального блока плавких предохранителей |
| F21 | — | Не используется |
| F22 | 30 | Модуль щеток стеклоочистителя |
| F23 | 25 | Электрообогрев заднего стекла |
| F24 | 30 | Омыватели фар |
| F25 | 30 | Клапаны ABS |
| F26 | 40 | Насос ABS |
| F27 | 30 | Вспомогательный подогреватель топлива |
| F28 | 40 | Вентилятор отопителя |
| F29 | — | Не используется |
| F30 | — | Не используется |
| F31 | 15 | Звуковой сигнал |
| F32 | 5 | Отопитель, работающий на топливе (дистанционное управление) |
| F33 | 5 | Блок управления приборами освещения, соленоиды подкапотного блока плавких предохранителей |
| F34 | 40 | Обогрев ветрового стекла, левая сторона |
| F35 | 40 | Обогрев ветрового стекла, правая сторона |
| F36 | 5 | Система ABS |
| F37 | 10 | Обогрев передних жиклеров омывателя |
| F38 | 5 | Адаптивная система круиз-контроля (АСС) |
| F39 | 15 | Система адаптивного освещения (Adaptive Front Lighting System — AFS) |
| F40 | — | Не используется |
| F41 | 20 | Панель управления |
| F42 | 10 | Модуль управления двигателем, модуль управления коробкой передач, электрогидравлический рулевой механизм (EFIPAS) |
| F43 | 5 | Положение фар, система адаптивного головного освещения (AFS) |
| F44 | — | Не используется |
| F45 | 15 | Очиститель заднего стекла |
monolith.in.ua
