Где находится AUX выход и как подключить разъём в Форд Фокус 2

Автомобиль: Форд Фокус 2.
Спрашивает: Абраменко Никита.
Суть вопроса: Подключение aux на Форд Фокус 2


Подскажите, пожалуйста, как подключается разъем aux на Форд Фокус 2?


В ФФ2 устанавливается только CD-магнитола, которая может иметь разные модификации. Тут всё будет зависеть от года выпуска самого автомобиля. Но также на этой магнитоле может быть разъем AUX с кнопкой или может и не быть его. Потребуется такой разъем для подсоединения внешнего устройства к магнитоле.

Магнитола с AUX разъемом.

Если нужно будет установить такой разъем, то сделать это можно и самостоятельно. Если в машине уже есть такой выход, то находится он возле прикуривателя. Может быть, что к тому месту просто подведены провода от магнитолы, а самого разъёма нет.

Процесс:

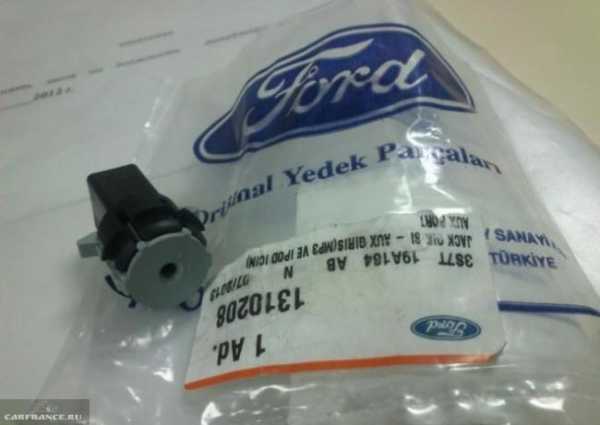

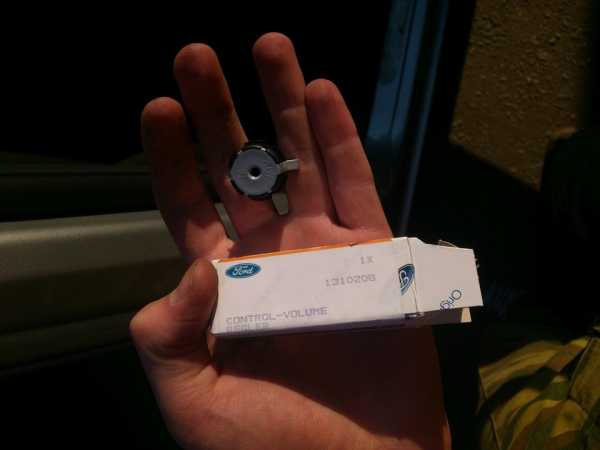

  1. Купить разъем (1310208).

    AUX разъем.

  2. Открыть бардачок. Для этого надо открутить корпус. Держится он на 4 саморезах.

    Откручиваем корпус бардачка.

  3. Извлечь бардачок и вынуть провода. Выбрать надо тот, который расположен возле металлического кронштейна. Обычно он обмотан скотчем.

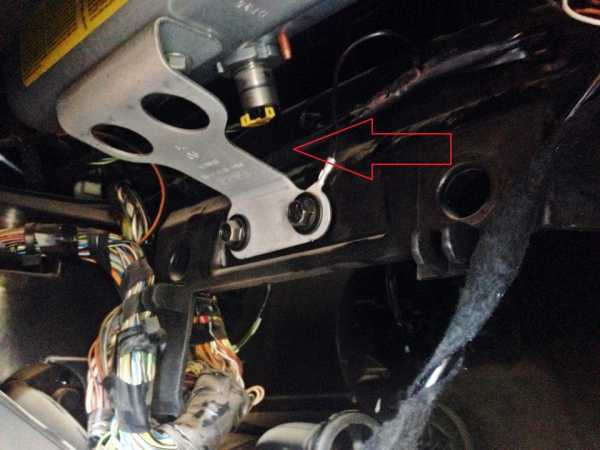

    Из под железного опоры (слева наверху на фото) вытаскиваем обмотку проводов, откручиваем изоленту и вытаскиваем 4-пиновый провод.

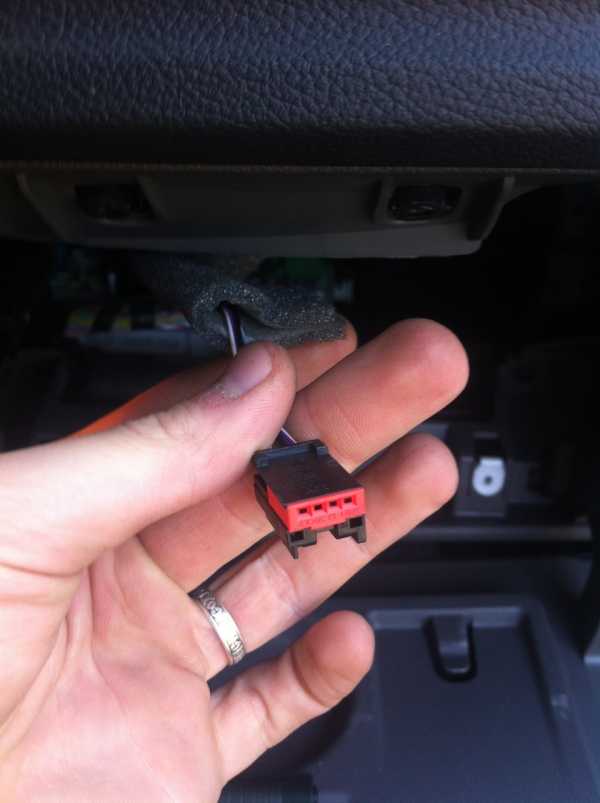

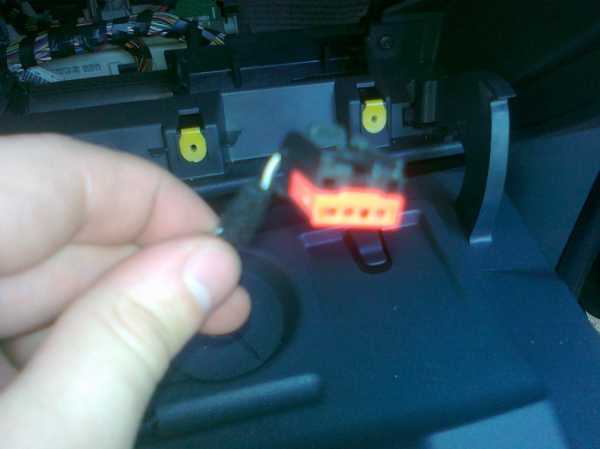

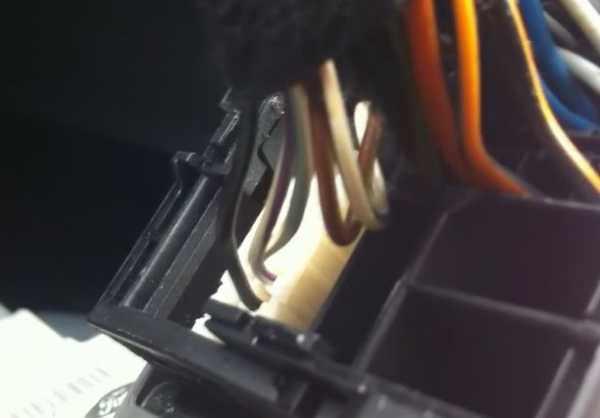

    4-пиновый провод.

  4. К этому проводу стоит подключить разъем AUX.

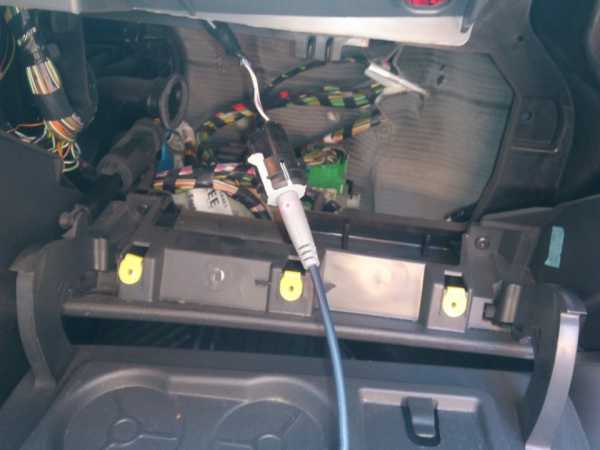

    Подключаем AUX разъем.

  5. На этом работа завершена. Такой разъем можно поместить в любое удобное место на панели или в салоне авто.

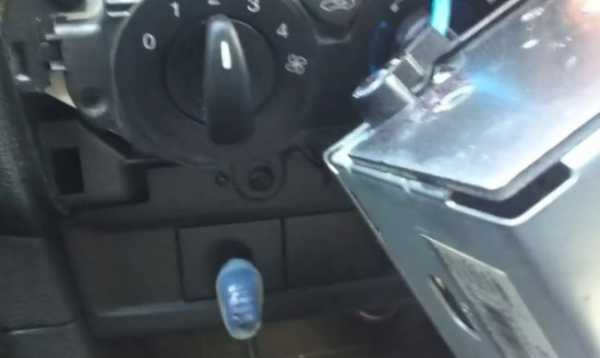

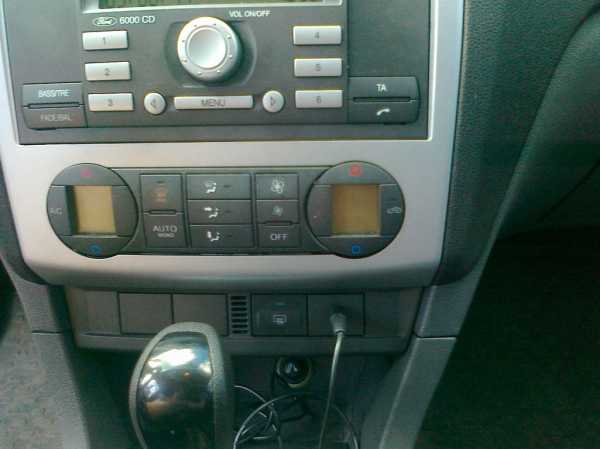

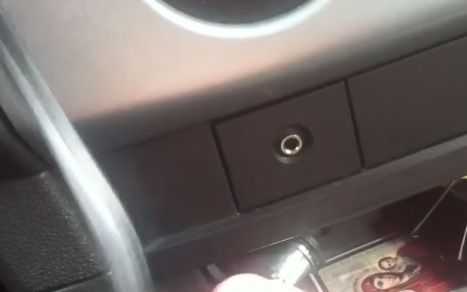

    Выводим AUX порт под панель кондиционера.

  6. Сборка производится в обратной последовательности.

Видео об установке AUX разъема на Форд Фокус 2

The following two tabs change content below.

Владею автомобилем Рено Меган 2, до этого были Ситроены и Пежо. Работаю в сервисной зоне дилерского центра, поэтому знаю устройство автомобиля «от и до». Вы можете всегда обратиться ко мне за советом.

carfrance.ru

Установка AUX-разъема — бортжурнал Ford Focus Hatchback Muscle Car 2006 года на DRIVE2

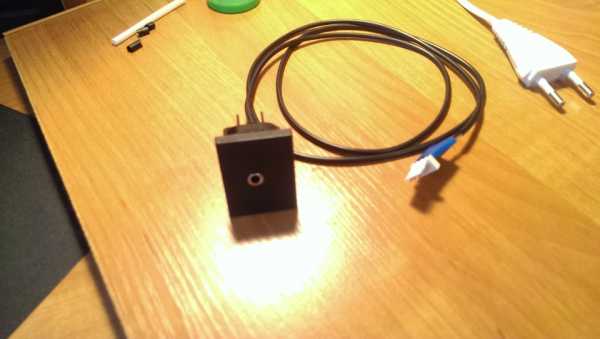

Было дело купил себе разъемчик для AUX-входа на магнитолу CD6000. Кое как вывел в бордачек, задолбали провода… на выходных решил вывести его на приборную панель под магнитолу. Выкладываю фотоотчет с описанием, может кому интересно.

!ВНИМАНИЕ! Обязательно перед тем как решите вытаскивать магнитолу убедитесь что у вас есть код от нее (4-х значный код) или просто не отключайте ее от питания!

Итак. для тех у кого магнитола CD6000 с кнопкой AUX процесс таков:

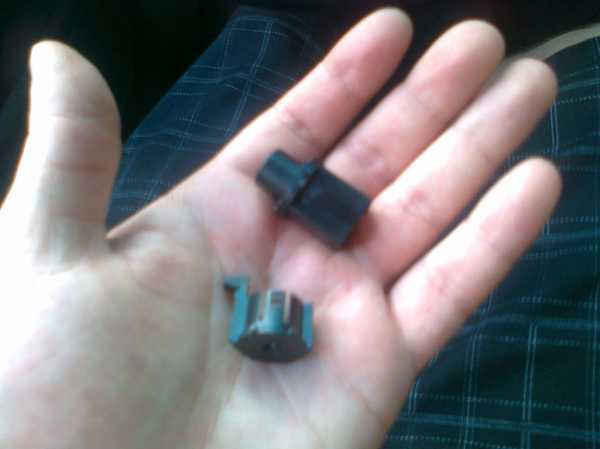

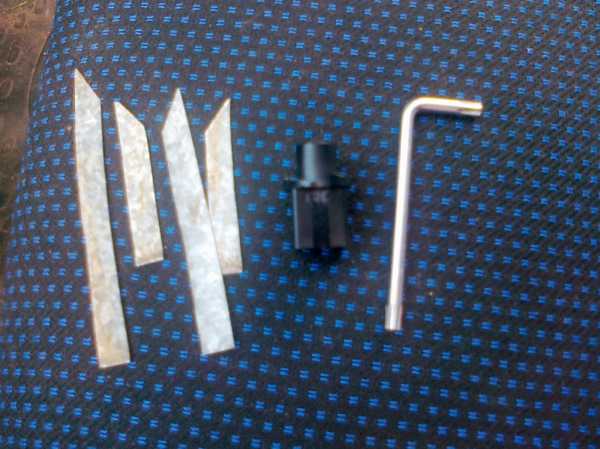

1. Нам пригодится TORX ключик на 12 (вроде, забыл точно номер) и набор вырезанных конусовидных плачтинок (можно из твердого пластика, я делал из металла).

2. Открываем бордачек и откручиваем 7 болтов (4 сверху, 3 снизу под заглушками)

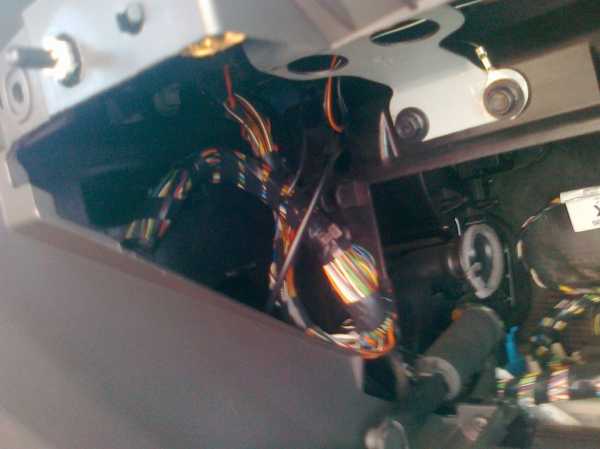

3. Из под железного опоры (слева наверху на фото) вытаскиваем обмотку поводов, откручиваем изоленту и вытаскиваем 4-пиновый провод нужный нам.

4. Вот собственно сам провод

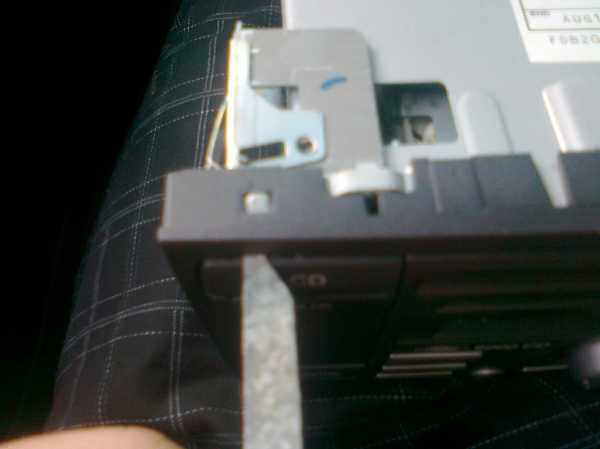

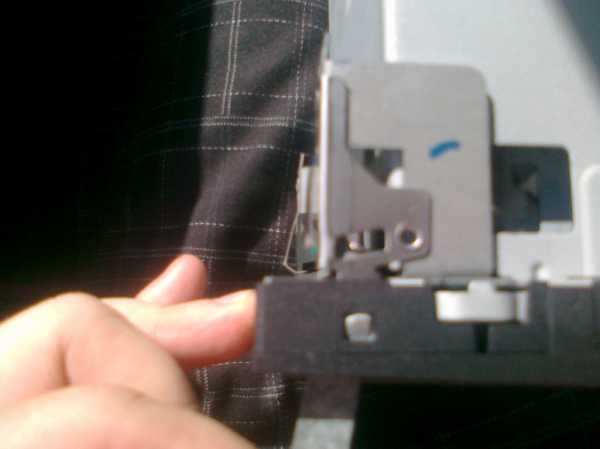

5. Вытаскиваем магнитолу. Засовываем клинья в отверстия в магнитоле острыми концами наружу. Засовываем до момента как почувствуете что клинья сдвинули крепления в сторону.

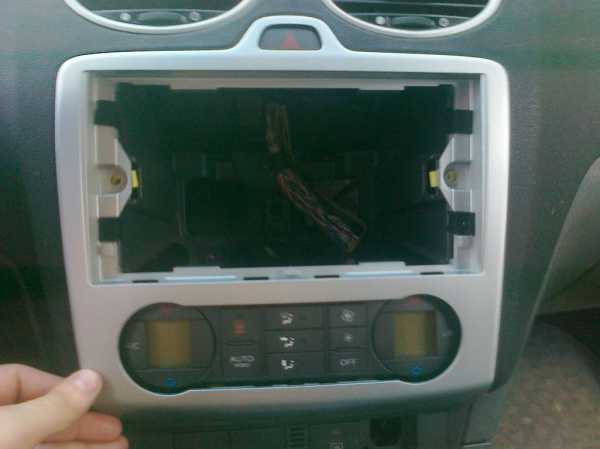

6. Откручиваем болты на раме (2 штуки по бокам на местах где была магнитола) и вытягиваем ее начиная с верхней грани.

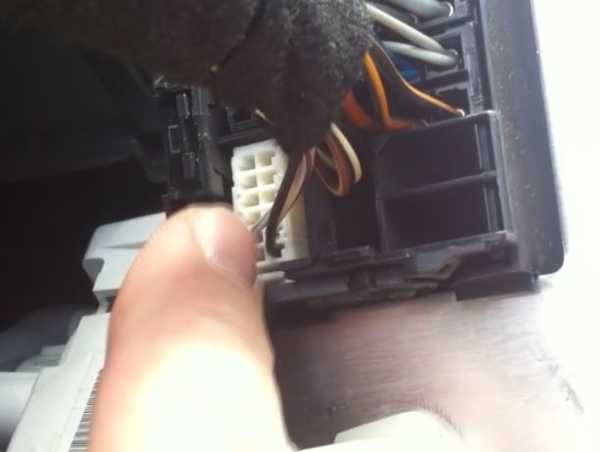

7. Откручиваем болты под климат-контролем и вытаскиваем нижнюю панель. В пустые места у меня были воткнуты пустые 4-пиновые провода. всмысле сами разъемы не были ни к чему присоедедены, поэтому я просто вытащил один и примотал к соседнему проводу.

8. Вытаскиваем один слот из этой панели, затем берем купленый порт. Обтачиваем, обпиливаем и т.п. порт чтобы подогнать его в слот. Порт купленый предварительно разбираем (засовываем 6 зубочисток в защелки и выдавливаем крышку из порта) — так будет проще подгонять порт под слот.



9. Сверлим дырочку в слоте от приборной панели, сзади приклеиваем хорошим клеем порт и монтируем слот назад в панель.

10. Я закинул провод для AUX слева в щель в бордачке, рядом со стальным креплением, из под которого вытаскивали провод. и вывел его под панель кондиционера.


11. Вставляем его в порт, монтируем все на место.

www.drive2.ru

Где в Форд Фокус 2 aux (решено) — 1 ответ

Если разъём у вас стоит, то вы его увидите открыв бардачок.

Но возможно что разъём не подключен и придётся его подключать. Тогда надо снимать магнитолу и убедиться что есть подключение проводов к разъёму магнитолы.

В данном случае подключены провода чёрный и два двуцветных провода.

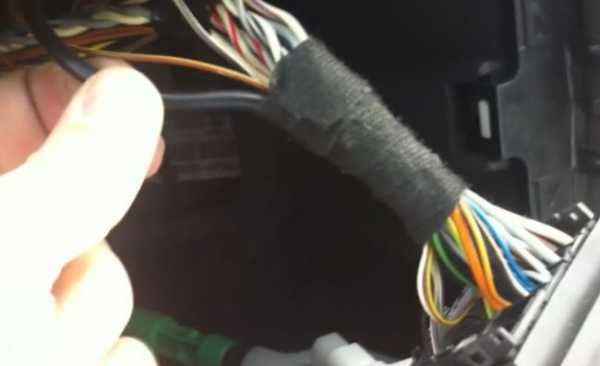

Отслеживаем как они уходят в косу проводов и обнаруживаем что они объединены и протянуты в отдельной(чёрной) изоляции.

Снимаем панели бардачка и находим эти провода примотанными со специальным разъёмом на конце.

Подключая эти провода имейте ввиду что одноцветный(чёрный) — это общий провод, а остальные — это правый и левый каналы. Кроме штатного разъёма можно поставить свой на панельках ниже магнитолы.

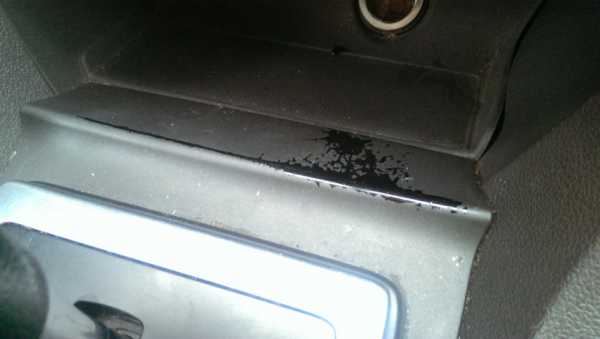

Штекер «джек» при этом может слегка касаться руки при переключениях передач. Одно из решений показано на фото.

etlib.ru

AUX выход в штатной магнитоле Ford Focus 2 — бортжурнал Ford Focus Sedan темно

Привет читателям!
Тема заезжена до дыр, поэтому без особых объяснений…Просто похвастаюсь)))
Надоели провода от разветвителя прикуривателя, торчащий трансмиттер, и решил запилить AUX.
Порылся в интернете, нашел кучу статей о покупке разных доп. фишек, для установки которых надо снимать магнитолу. Это не подходило. Затем нашел видео, где рассказывают, что за бардачком есть разъем с тремя проводами и 4 контактами. К нему то и надо прикручивать провод AUX. Но отрезать разъем я не хотел и, поискав получше, узнал, что надо прикупить фишку, припаять к ней провод AUX и вуаля — Ваш плеер поет из магнитолы)
Итак, что нам нужно:
— фишка WF-04M (фото будут ниже) В моем городе она стоит 1,5р. Купил сразу две и не прогадал)
— провод AUX
— паяльник
— прямые руки
В разъеме за бардачком 3 проводка и 4 контакта. (еще там есть 6-ти контактный — это для пассажирской подушки. Не перепутайте!)

Черный провод — масса. Два цветных — каналы.
Берем провод AUX (я купил 1,5 метра, располовинил и, т.к. купил две фишки — спаял два провода, на всякий случай.)
Снять бардачок элементарно — 7 ТОRЕXов. Провод ищите сверху.

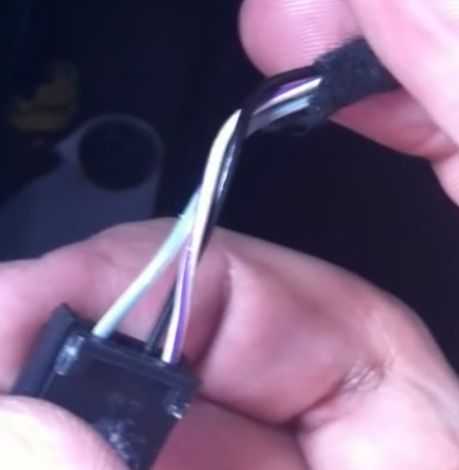

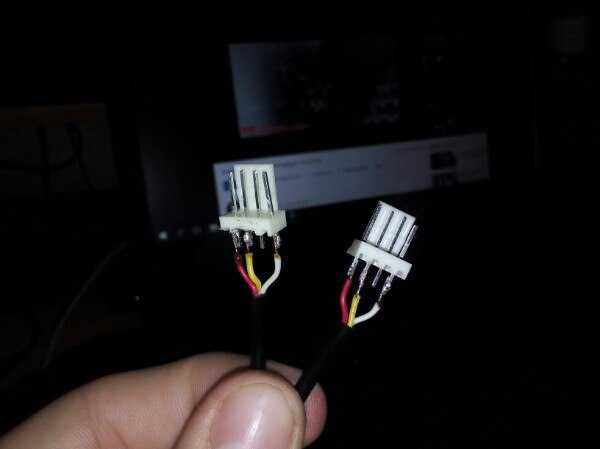

На фото видно как я их спаял. Желтый это масса (к черному на разъеме в машине), остальные все равно как.

WF — 04m

Сам разъем. (Фото не мое. Взято с Drive2)

Как я это дело спаял

Ставьте лайки и подписывайтесь на канал 😀

Цена вопроса: 162 ₽

Нравится 35 Поделиться: Подписаться на машину

www.drive2.ru

Штатный разъем AUX — бортжурнал Ford Focus Hatchback silver wagon 2007 года на DRIVE2

Пишу по просьбе моего тески)

Как знают почти все ФокусыВоды ресталингового и дорестайла, на штатной магнитоле есть кнопка AUX, но разъема нет.в интернете продается от 190 до 3000.и то на заказ…
В субботу решил съездить в ближайший дилерский центр Major Ford и купил там последнюю…а пока искали сотрудники ее, я посидел в новом фокусе универсал…но по мне 2 фокус намного больше…но у нового фокусника более интересный дизайн, салон и его комплектация. После покупки за 310 рэ поехал к себе домой и установил за час))))

та даа

итак…сам процесс…откручиваем 4 винта верху и 3 внизу под заглушками

аккуратно снимаем бардачок…у кого есть холодильник, не волнуйтесь, он хорошо выходит из паза и входит тоже хорошо

не потеряйте переходную деталь от трубки холодильника в бардачок!

затем ищем провод от самого ауха и от откл.подушек…они замотаны в изоленту…

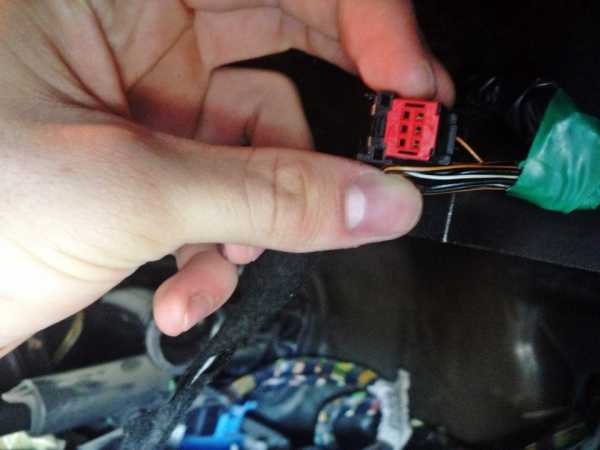

это подушка

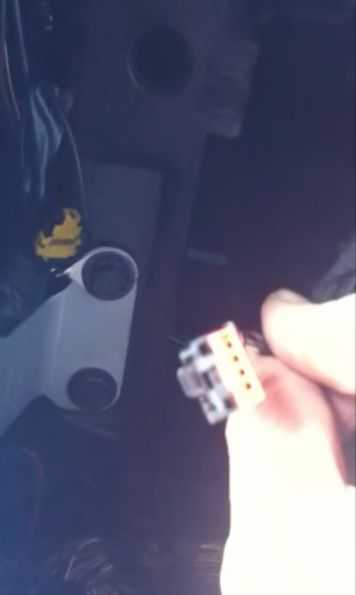

а это аух сам)

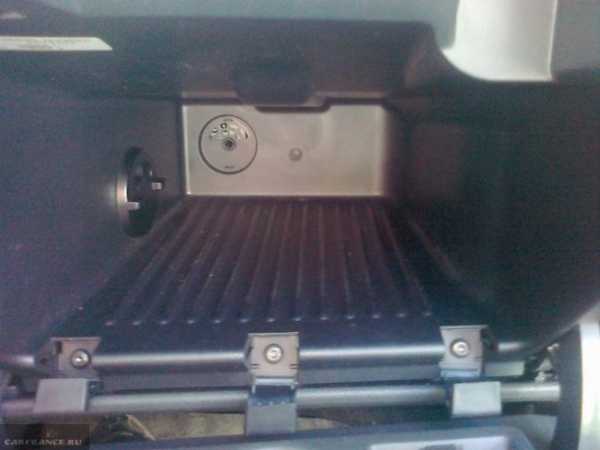

теперь делаем дырку в углублении бардачка…сверлим сквозное отверстие 20мм…вставляем порт и вуаля…но я перед установкой убедился что порт рабочий

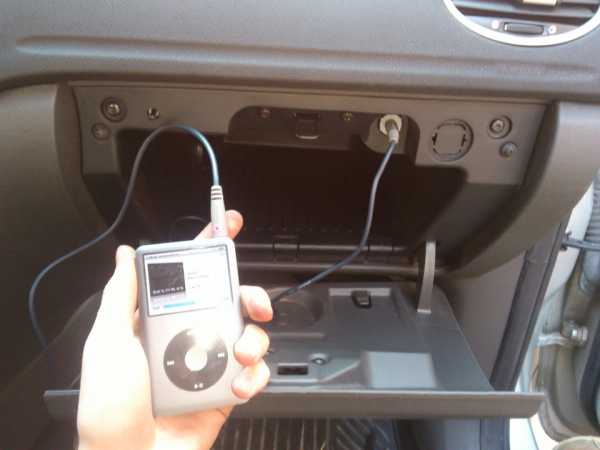

все работает)

и теперь собираем)))
и все готово, слушаем теперь все что хотим

Цена вопроса: 310 ₽

Нравится 8 Поделиться: Подписаться на машину

www.drive2.ru

Установка AUX разъема. — бортжурнал Ford Focus Sedan 2006 года на DRIVE2

Надоело записывать диски и я решил установить AUX. Есть разные варианты установки, от колхозных (отрезать штекер и смотать провод с обрезком aux провода), до дорогих и муторных (выводить вместо кнопки заглушки под климатом, со снятием магнитолы и прокладкой проводов). Решил остановиться на стандартном, сделать так, как идет с завода (в бардачке). Для этого был куплен разъем AUX (кому нужно — его код 1310208).
И так, приступаем. Сначала нужно снять бардачок, для этого откручиваем 7 винтов. Отвертка нужна звездочка.

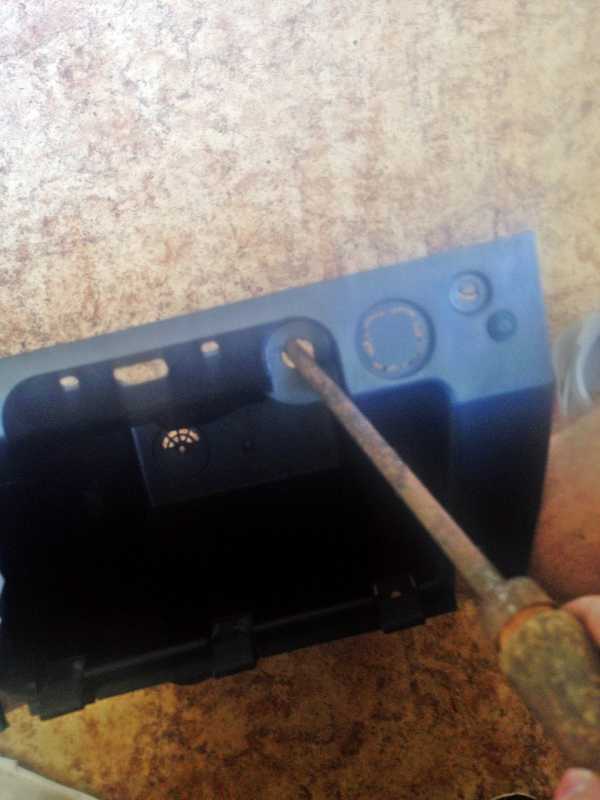

расположение 7-ми винтов, крепления бардачка

Дальше я нашел штекер AUX входа, начал соединять их и был огорчен, они не подходят друг к другу, у AUX разъема 4 пина в 1 ряд, а там 3 пина в два ряда, т.е. 6.

штекер, который я нашел

Вход AUX разъема

В тот момент я был огорчен, как так?! Оригинальных разъем и не подходит. Потом оказалось, что это был не тот штекер, а нужный был над железной планкой.

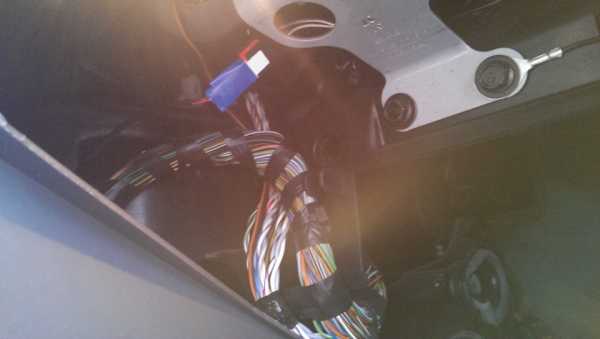

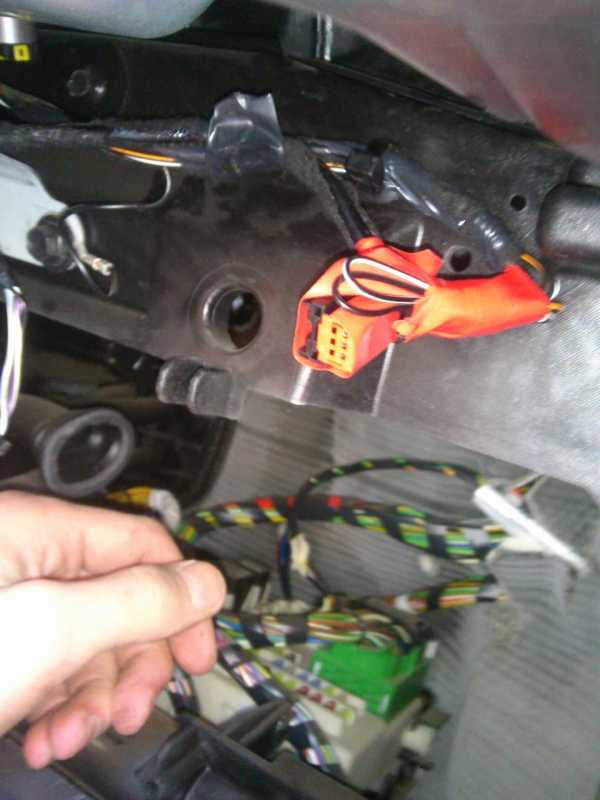

Над этой железной планкой находится штекер AUX, он замотан черной изолентой и его не видно

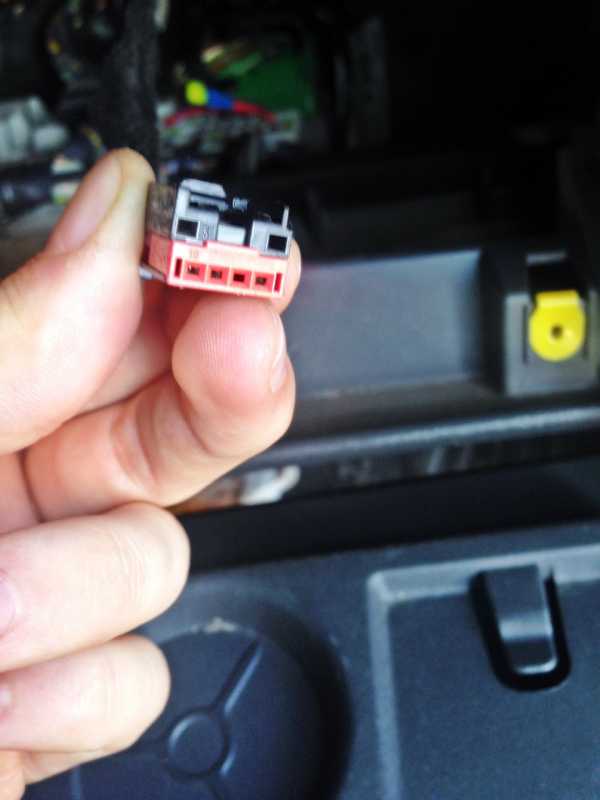

нужный штекер

Все вставил, стало как родное, проверил — играет. Круто! Теперь переходим к проделыванию отверстия в бардачке, под разъем.
Я взял его с собой домой и начал думать, как проделать круглое отверстие, желательно аккуратно. Решил, что просверлю максимально большим сверлом, у меня было 12, а дальше расточу круглым напильником.

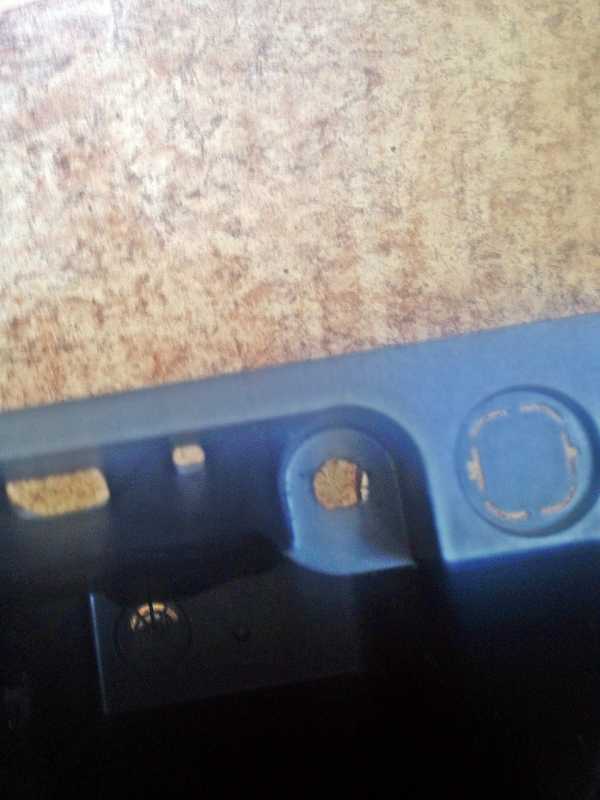

просверлил, ну очень уж маленькое получилось

начал растачивать

Растачивал по малу и все время примерял разъем. Когда он стал один к одному, именно один к одному, а не дырка больше разъема, тогда я приложил силу и таки вставил его туда. Разъем вошел с трудом но сел крепко, не крутится и не болтается. Все как надо.

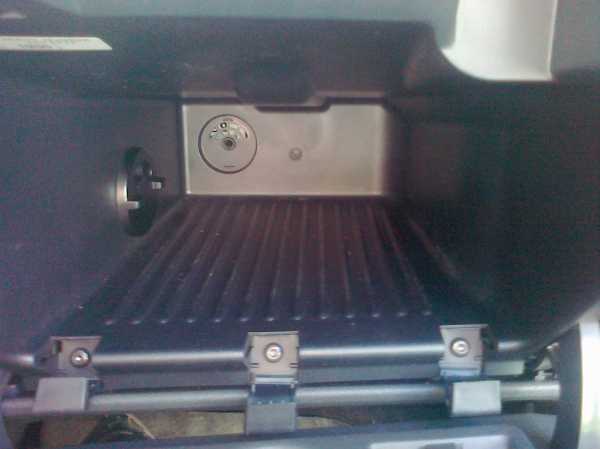

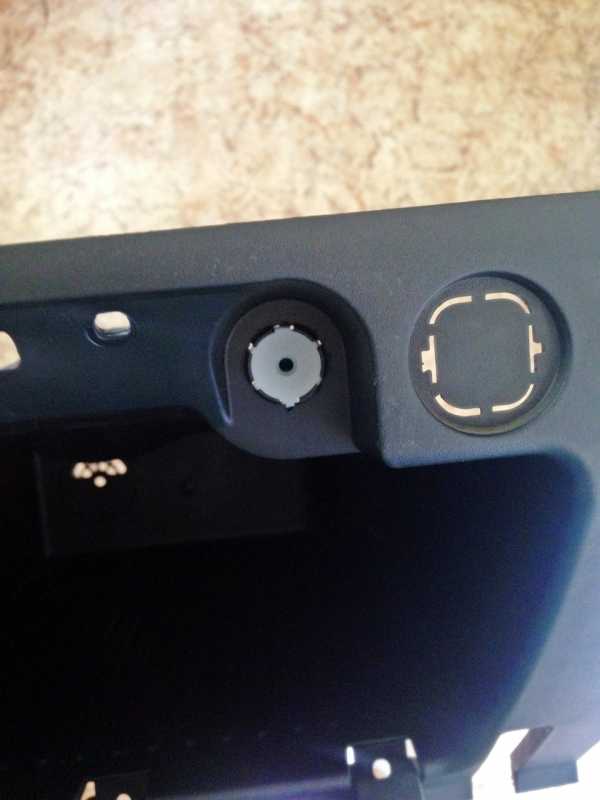

как будто так и было

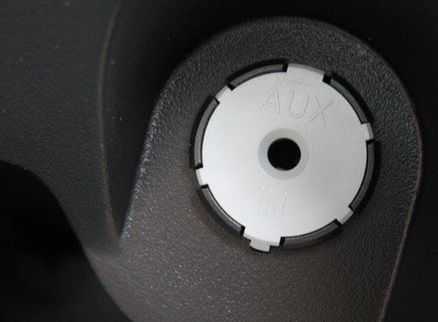

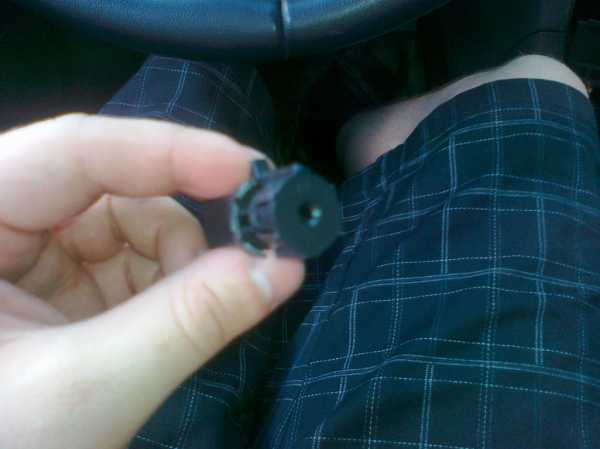

Вот как выглядит сам разъем.

Потом собираем все в обратном порядке. У меня бардачок охлаждаемый, по этому при постановке его обратно возникают некие трудности. Не просто установить патрубок охлаждения не место.

крышка — клапан патрубка охлаждения

Но я решил проблему так: я снял крышку-клапан с внутренне стороны бардачка, она просто отщелкивается. Тогда там появляется довольно большое отверстие, чтобы помогать пальцем или отверткой. Все поставил на место, закрепил.
Включаю и слушаю. Радости не было предела! Теперь не нужно писать диски! Правда во всем есть свое НО, теперь нельзя переключать песни с под-рулевого переключателя.

В общем рассказал все, что хотел, есть вопросы — спрашивайте! Бардачок нормально закрывается даже со вставленным шнуром в AUX и шнур свободно помещается в щель между панелью и закрытым бардачком, все работает, ничего не мешается.

Разъем AUX взял за 500 руб в интернет — магазине Бивувак. Было спец. предложение на сайте зет зап.

www.drive2.ru

#9. AUX. — бортжурнал Ford Focus Sedan 2007 года на DRIVE2

Всем привет и с наступающим! 🙂

Надеюсь у вас настроение такое же отличное, как и у меня! Я очень рад, что все-таки успел сделать это в этом году. А что сделать? Как вы уже наверняка знаете мой фокус в комплектации Ghia, где уже с завода предусмотрена проводка под AUX. Спасибо посонам из Форда! До сегодняшнего дня я ездил с фм-трансмиттером и мысль сделать выход под aux не покидала меня практически никогда. Именно сегодня, за 12 часов до новогодней ночи, я решил приступить к доработкам 🙂

Захотел напрямую подключаться к штатной проводке без дополнительных фордовских переходников и вывести разъем в заглушку на панели обогревов. Для этого мне понадобились:

1. Вилка WF-4 (для подключения в разъем штатной проводки)
2. Кабель Jack 3.5 «мама-папа» (нужен качественный кабель, не экономьте). Я нашел 3х метровый, но по идее 1 метра хватит за глаза.
3. Кабель Jack 3.5 «папа-папа» (у меня где-то на 20 см) для подключения устройств воспроизведения.
4. Термоусадочная трубка и изолента.
5. Мультиметр (без него никуда в таких делах).
6. Паяльник (без него не подсоединиться к вилке).
7. Дрель и сверло на 6 мм.

Вытаскиваем заглушку из панели обогревов и несем на операцию.

После операции 🙂

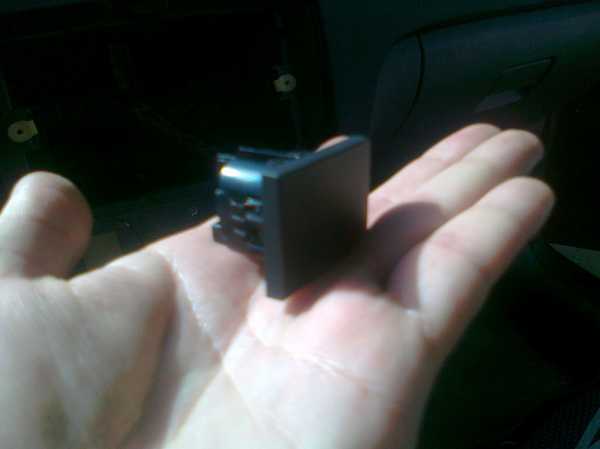

Заглушка сзади.

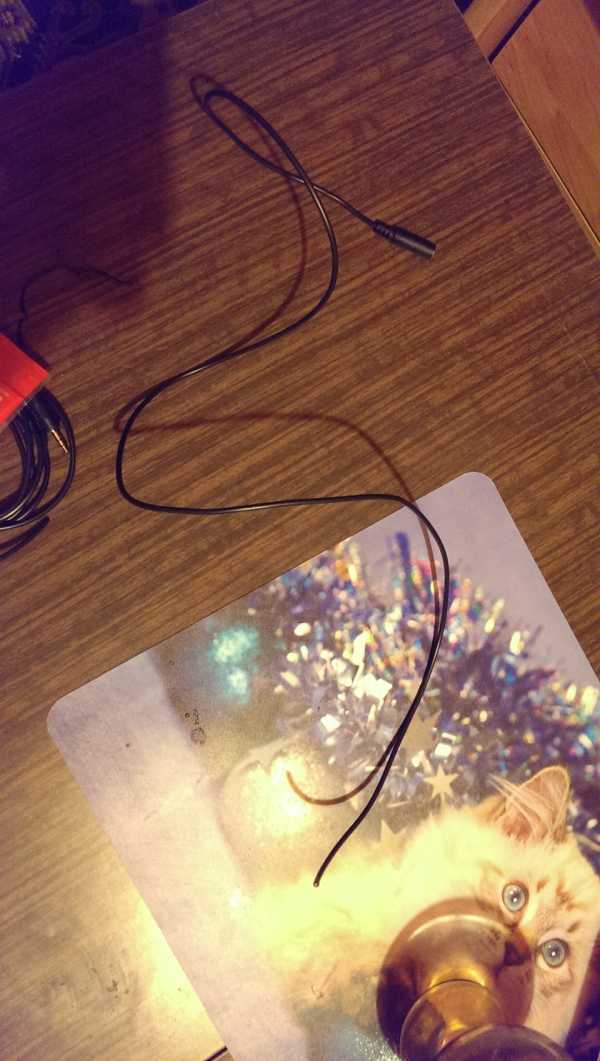

От кабеля нам нужен 1 метр провода и разъем «мама».

Отрезаем примерно так.

Сделал надрезы на конце разъема, чтобы он правильно встал в отверстие, сделанное в заглушке.

Подгоняю по размеру.

Вклеиваем разъем кабеля в заглушку.

Посадил на клей момент.

По результатам предыдущих операций получаем следующее:

Вклеил разъем и зачистил провода.

Потом пошел в машину прихватив с собой вилку и мультиметр дабы прозвонить разъем подключения aux. Необходимая проводка находится над бардачком, поэтому сначала необходимо его снять. Интересующий нас разъем имеет 4 пина и спрятан слева сверху (у меня по крайней мере). У меня он был замотан в черную изоленту. Когда добрался до него, присоединил к нему вилку и включил магнитолу в режиме AUX. Далее мультиметром определил левый канал — бело-сиреневый провод, массу — черный провод и правый канал — бело-серый провод. Согласно этому дома припаял к вилке провода от нашего кабеля. Красный провод на кабеле — правый канал, черный — масса, белый — левый канал. Спаял, сделал изоляцию и пошел проверять.

Вот такая штука получилась.


Подключился к штатному разъему.

Проверил — работает. Отсоединился от штатного разъема и провел кабель через отверстие заглушки.

Левой рукой подавал кабель, а правой через бардачок его вытаскивал.


Подключил в штатный разъем.

Вставил заглушку на ее законное место и собрал бардачок. Для подключения устройств воспроизведения использую Jack 3.5 «папа-папа». Все!

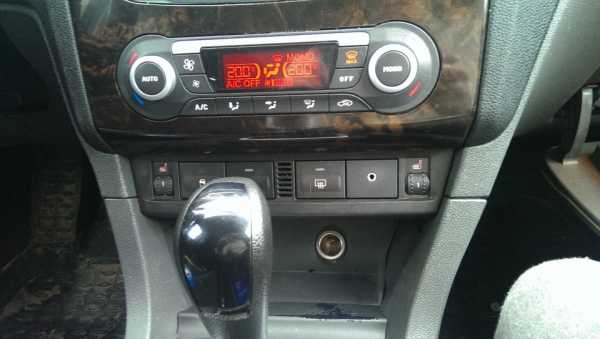

Результат.

Звук стал намного лучше по сравнению с фм-трансмиттером, но я слушал музыку через PowerAmp на телефоне. Правда в AUX режиме необходимо крутить громкость повыше. На 10 уровне на месте слушал с комфортом.

Кстати, в записи, где я заказывал пленку под карбон, я пояснил почему она мне нужна, но не показал 🙂

Почему так произошло описано в указанной записи


Почему так произошло описано в указанной записи

Спасибо за внимание и еще раз с наступающим вас, друзья!
