Содержание:

1. Признаки неисправности
2. Способы очистки
3. Демонтаж
4. Очистка

АЗС в нашей стране огромное количество, но далеко не на всех качество топлива соответствует нормам и потребностям самих автомобилей. Различные загрязнения, примеси в бензине приводят к нарушению качества и эффективности работы двигателя, его элементов. Таких как форсунки. Их можно при необходимости заменить или прочистить своими руками.

Признаки неисправности

При надлежащем уходе, форсунки на ВАЗ 2110 способны прослужить достаточно долго. Но при появлении первых признаков неисправности, рекомендуется незамедлительно провести чистку элементов. Какие при этом появляются симптомы?

• Двигатель запускается с определенными сложностями;
• Увеличивается показатель расхода топлива;
• Мощность, тяга падают;
• Зимой автомобиль иногда дергается;
• Мотор начинает троить и пр.

Если вы заметили хотя бы один из симптомов, обязательно проверьте форсунки и примите решение — чистить или менять.

Способы очистки

Существует три основных способа, которые позволят вам прочистить ваши форсунки. Каким из них воспользоваться, решайте сами.

Не проводите самостоятельную чистку, если ни разу самостоятельно не залезали в подкапотное пространство с целью замены или ремонта узлов двигателя. Доверьтесь проверенным специалистам, не рискуйте.

До и после очистки

Демонтаж

Перед тем как заменить или почистить форсунки, их потребуется снять с топливной рампы. Для этого проводятся следующие мероприятия:

• Убедитесь, что мотор как следует остыл. Проводить работы на горячем двигателе не безопасно;
• Отключите от бензонасоса питательные провода, чтобы обесточить устройство;
• Постарайтесь максимально снизить давление в системе питания движка. Для этого двигатель заводится, а далее вам нужно дождаться, пока он сам заглохнет при холостых оборотах;
• Повторите такую процедуру несколько раз до тех пор, пока машина попросту перестанет реагировать на повороты ключа зажигания;
• Все, теперь наша цель — топливная рампа. Для ее снятия нужно предварительно снять клеммы с аккумулятора, обесточить саму рампу, отключить шланги подачи горючего, а также отсоединить все электроприборы, идущие на нее. Это датчики давления, холостого хода, положения дроссельной заслонки;
• Если у вас двигатель на 8 клапанов, тогда снимать ресивер не требуется. Этот шаг актуален для моторов с 16 клапана;
• Специалисты не рекомендуют снимать впускной коллектор без демонтажа дроссельной заслонки и шланга, идущего к ней. Лучше открутите и разъедините все сразу, что позволит вам удобнее продолжить работу;
• Отверстия выпускного коллектора накройте чем-то, чтобы защитить их от попадания посторонних предметов;
• Используя шестигранник, вы сможете открутить пару болтов и снять вместе с форсунками топливную рампу;
• Следите внимательно за тем, чтобы не было перекосов при снятии рампы, иначе с демонтажными процессами могут возникнуть проблемы;
• Снимаем форсунки. Чтобы это сделать, отсоединяются крепежные скобы, которые удерживают электрический разъем. Также нужно снять скобу, которая удерживает форсунку на ее посадочном месте.

Демонтировав элементы, обязательно закройте посадочные места, дабы избежать попадания мусора и прочих предметов, а сами форсунки разместите на столе или полу, предварительно постелив сухую ветошь.

Тут уже решайте, менять или чистить элементы топливной системы. Если требуется замена, на место старых форсунок установите новые, и выполните процедуру сборки.

Очистка

Тут действуйте следующим образом.

1. Снимите резиновые кольца с форсунок, а когда чистка закончится, поставьте на их место новые уплотнители.
2. Процесс чистки следует начинать с сопел, на которых формируются различные отложения по мере эксплуатации авто.
3. Не забудьте тщательно зачистить воронкообразные поверхности, где накапливаются смолистые отложения.
4. Следующий шаг — это каналы подачи смеси топлива.
5. Чтобы открыть электромагнитный клапан для подачи горючего, придется обмануть устройство источником питания на 5-7 В.
6. Некоторые используют стабилизируемые источники напряжения, зарядки от телефонов или даже аккумулятор машины. В случае использования АКБ подачу напряжения следует выполнить через лампочку. Она будет играть роль демпфера тока. Иначе вы рискуете сжечь обмотку.
7. Электричество подается по двум проводам, в разрыв одного из которых устанавливается кнопка. Она будет замыкать и размыкать сеть. Так создается имитация работы форсунки в двигателе за счет воздействия импульсного электрического заряда.
8. Подавать очищающую жидкость для очистки форсунок можно через баллончик со средством для чистки карбюраторов. Не дорого и эффективно, даже получше специализированной химии.
9. Обязательно герметично соедините баллон и форсунку резиновой трубкой, хомутами и любыми другими средствами.
10. Все готово? Можно тогда подавать электричество, чтобы форсунка открывалась. Параллельно нажимайте на кнопку баллончика со средством для очистки.
11. Вскоре факел струи жидкости, который будет выходить через распылитель топлива форсунки, изменит свое «корявое» направление, и станет равномерно выходить из сопла. Это говорит о том, что вы удалили весь нагар.

Самодельный прибор для очистки

Прежде чем ставить очищенную форсунку на место, проверьте ее реальное состояние.

Проверка

Для проверки вам нужно:

• Замерить сопротивление форсунки с помощью мультиметра. Если показатели составляют в пределах 10-15 Ом, форсунка исправна;
• При отклонении от этих рамок, чистка бессмысленна. Нужно только менять форсунки;
• Проверьте устройства на предмет герметичности;
• Для этого, выполняя очистку, не включайте подачу электрического импульса, чтобы форсунка не открывалась;
• Под давлением устройство с нарушенной герметичностью начнет подавать признаки течи. Следовательно, элемент подлежит замене.

Форсунки не поддаются ремонту и разбору на элементы с целью восстановления функциональности. При нарушении сопротивления и герметичности, устройства обязательно меняют на новые.

Почистить форсунки достаточно легко, если грамотно соорудить устройство для данной процедуры. Если же подобных навыков нет, обратитесь в хороший автосервис.

Процедура промывки форсунок достаточно сложна и трудоёмка и занимает не один час. Так что лучше уделить этому мероприятию достаточно свободного времени. Ввиду наличия большого количества мелких деталей и труднодоступности элементов желательно выполнять все нижеприведенные операции при хорошем освещении, лучше всего днём.

Понадобятся:

• изолента
• баллончик очистителя карбюратора (в примере использовался очиститель формы «ABRO»)
• два провода с разъёмом «мама» и оголённых с противоположной стороны приблизительно на 50 мм, так что бы плотно обмотать клеммы аккумулятора (либо клемма форсунки)
• шланг, подходящий по внутреннему диаметру к корпусу форсунки
• резьбовой герметик

Начать необходимо со снятия воздушного фильтра и адсорбера. Так же необходимо снять шланг впускной трубы, чтобы открыть доступ к топливной рампе. После этого приступаем к снятию топливной рампы со жгутом проводов. Отсоединяем электрический разъем жгута проводов форсунок.

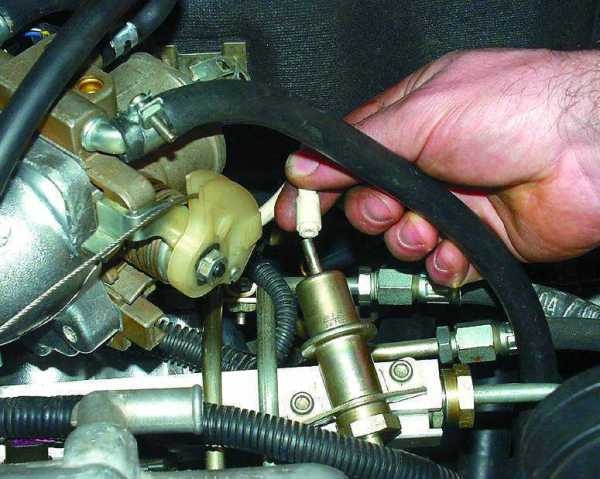

Колпачком колесного вентиля выворачиваем золотник из штуцера топливной рампы, постепенно стравливая давление топлива. Либо стравливаем давление тонкой отвёрткой нажав на клапан:

Далее крестовой отверткой откручиваем скобу кронштейна держателя топливных трубок:

Снимаем шланг с регулятора давления, связывающий его с ресивером. Ключом на 24 отворачиваем гайку штуцера отводящего трубопровода.

Тем же ключом отворачиваем гайку штуцера подводящего трубопровода, придерживая ключом на 27 гайку у топливной рампы.

Шестигранником «на 5» отворачиваем два винта крепления рампы:

Легким покачиванием рампы вынимаем все четыре форсунки из посадочных мест и извлекаем рампу в направлении левого борта автомобиля.

Далее приступаем к снятию форсунок. Сжимаем пружинную скобу и снимаем электрические разъемы.

Затем сдвигаем фиксатор вдоль рампы:

И снимаем его через пазы на рампе:

Легкими покачиваниями, дабы избежать разрыва уплотнительного кольца, вынимаем форсунку из гнезда рампы:

Далее необходимо аккуратно снять уплотнительные кольца с распылителя и корпуса самой форсунки.

Приступаем непосредственно к промывке форсунок. Укорачиваем трубочку очистителя карбюратора приблизительно на половину. Наматываем на один конец изоленту так, что бы он плотно входил в шланг и затягиваем хомутом либо проволокой. Присоединяем клемму к форсунке, вставляем её в свободный торец шланга и тоже затягиваем хомутом.

Подсоединяем шланг с форсункой к баллончику с жидкость для очистки карбюраторов и накидываем один оголенный конец провода на клемму аккумулятора:

Надавливаем на баллон одной рукой, а другой постукиваем по клемме аккумулятора. ВАЖНО: ТОК НА ОБМОТКУ ФОРСУНКИ ДОЛЖЕН ПОДАВАТЬСЯ ИМПУЛЬСНО, А НЕ ЛИНЕЙНО, ВО ИЗБЕЖАНИИ ПЕРЕГРЕВА ОБМОТКИ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА И ЕЁ ЗАМЫКАНИЯ! Если форсунки были грязными то сперва вы увидите струйки из сопел, потом облако.

После промывки форсунок изнутри, необходимо оглядеть их с наружи и остатки лаковых отложений и грязи удалить тем же очистителем.

Собираем всё в обратном порядке. Уплотнительные КОЛЬЦА ФОРСУНОК, перед установкой самих форсунок в посадочные гнёзда рампы и впускного коллектора, НЕОБХОДИМО СМАЗАТЬ МОТОРНЫМ МАСЛОМ! Так же, при установке топливной рампы, предварительно смазать установочные винты резьбовым герметиком.

После установки запускаем двигатель. Возможна нестабильная работа в течение первых секунд работы либо трудный пуск ввиду остатков очистителя в форсунках — это нормально.

Пожалуйста поставьте оценку статье

Форсунки ВАЗ 2110

Из-за присутствие в топливе всевозможной грязи и других примесей делает процедуру чистки форсунок почти неизбежной. Очень часто уже к 40тыс. пробегу форсункам может потребоваться промывка, а случается, и раньше !

Оглавление

Замена Чистка Как снять Как проверить

Замена

Мы действительно в большей или меньшей мере уже рассмотрели все, что касается самих форсунок ВАЗ 2110 и проблем с ними. Осталось только понять, как же их снять с двигателя для дальнейшей замены или очистки. Инструкция достаточно простая, а сам процесс займет у вас не более получаса.

Для начала давайте сбросим давление в топливной системе, дабы не забрызгать бензином все подкапотное пространство в процессе демонтажа форсунок, для чего:

— снимаем заднее сидение автомобиля, открываем крышку бензонасоса и отключаем его электрические контакты;

— теперь садимся за руль автомобиля и пытаемся завести двигатель на остаточном давлении;

— процедуру повторяем пока машина полностью не заглохнет. Это значит, что в топливной системе больше не осталось остаточного давления и можно смело ее разбирать.

Теперь можно перейти к процессу демонтажа топливной рампы, предварительно откинув отрицательную клемму аккумуляторной батареи. Отключаем полностью все питающие системы, подключенные к рампе, и извлекаем ее из под капота авто. Топливная рампа с четырьмя форсунками крепится к двигателю двумя болтами под шестигранный ключ. Снимаем резиновые прокладки форсунок

Обратите внимание, что все резиновые прокладки для топливной системы ВАЗ являются одноразовыми и требую обязательной замены после каждой процедуры ремонта. Благо, стоят они копейки и покупаются в любом автомобильном магазине. Это же касается непосредственно и прокладок для самих форсунок ВАЗ 2110, если вы решили, все-же, их чистить, а не менять.

Теперь отсоединяем форсунки непосредственно от топливной рампы. Сняв специальную фиксирующую скобу, они с легкостью извлекаются из посадочного места и точно также заменяются на новые. Процесс обратной сборки не отличается особой сложностью и выполняется в обратной последовательности. После окончания работ не забудьте также вернуть электрическое подключение топливного насоса и можно снова отправляться в путь.

Инструкция: замена датчика положения дроссельной заслонки. Как проверить регулятор холостого хода, материал доступен по ссылке. Замена регулятора давления топлива http://vz10.ru/dv/regulyator-davleniya-topliva-vaz-2110.html#t3.

Чистка

1. Чистка форсунок осуществляется на чистой поверхности, можете даже застелить рабочую поверхность куском чистой ткани.

2. Далее придется соорудить нехитрую при этом очень эффективную систему состоящую из:

• Форсунки.
• Лампочки на 12В.
• Двух проводов.
• Выключателя.
• Баллончика для прочистки карбюратора.

3. Все подключается последовательно: лампочка, форсунка, выключатель, когда чудо-система собрана можете смело начинать чистить форсунки.

Подключается все это следующим образом см. фото.

4. Используя простой пластиковый хомут закрепите шланг на входе форсунки, его длина должна быть примерно 20-30 см. 5. Включите форсунку, а конец шланга опустите в жидкость для промывки карбюратора (RunWay, Liqui Moly или Hi-Gear), затем следите за тем как меняется факел распыления струи, он может расшириться или наоборот сужаться, это в большей степени зависит от степени загрязнения. После того как струя прекратила меняться – чистку форсунки можно прекращать.

Качество топлива в нашей стране мягко говоря «неважнецкое», поэтому чистка форсунок ВАЗ 2110 иногда становится регулярно проводимым мероприятием, которое следует проводить не реже чем через каждые 30-40 тыс. пробега. Учитывая это, рекомендую поднатореть в этом деле самостоятельная промывка форсунок позволит неплохо сэкономить, а также продлить срок службы вашему инжектору да и всему двигателю в целом. Кроме того, вы на 100% будет уверены в том, что чистка форсунок произведена по-настоящему, а не — «как-нибудь» или просто на словах, потому как будете делать это своими руками, следовательно надуть вас просто будет некому.

Как снять

Перед началом проведения работ нужно убедиться, что двигатель транспортного средства остыл.

Затем от бензонасоса нужно отсоединить провода питания для полного его обесточивания.

Следующий шаг заключается в максимальном снижении давления в системе питания мотора. Для этого двигатель нужно завести, после чего подождать, пока он сам не заглохнет на холостых оборотах. Данное действие надо повторить несколько раз до того момента, пока мотор не перестанет реагировать на попытки его завести.

Теперь можно приступать к демонтажу топливной рампы. Для этого необходимо предварительно обесточить ее, отсоединить от нее шланги подачи топлива и отключить от нее все электрические приборы (регуляторы холостого хода и давления, датчик положения устройства, регулирующего подачу воздуха в двигатель (дроссельная заслонка)). После этого при помощи шестигранника надо выкрутить два крепежных болта и аккуратно демонтировать топливную раму вместе с форсунками. Во время снятия рамы нужно следить за отсутствием перекосов, которые могут существенно осложнить процедуру демонтажа.

Далее нужно приступать к снятию форсунок. Для этого надо отсоединить крепежные скобы, фиксирующие электрический соединитель (разъем) и крепежную скобу, удерживающую форсунку на посадочном месте. Для того чтобы избежать попадания грязи на детали, снятые форсунки лучше всего аккуратно уложить на сухую ветошь, а их посадочные места чем-то прикрыть.

Как проверить

Проверка всех форсунок на работоспособность:

Примечание! Работу по проверки форсунок, легче будет выполнить с помощником но можно и одному!

1) Сперва для их проверки, вам придется снять топливную рампу с установленными на ней форсунками, с автомобиля. (Как правильно снять рампу, см. в статье: «Замена топливной рампы»)

2) Когда рампа будет снята и выведена из неудобного положения, подсоедините между собой колодку проводов и жгут рампы.

Примечание! После соединения колодки и жгута проводов, оденьте на аккумуляторную батарею клему «-», если она ранее снималась!

3) Далее опять же подсоедините между собой обе топливных трубки и после чего заверните при помощи гаечного ключа штуцеры которые их крепят.

На левом рисунке показано соединение между собой обоих топливных трубок. А на правом показано заворачивание штуцеров крепящих между собой эти трубки

4) Теперь подставьте под каждую форсунку по четыре мерных стакана или же если у вас таких нет, то в таком случае подставьте под них любую емкость на которой будет присутствовать мерная шакала.

Примечание! В то время пока вы будете держать на руках топливную рампу с подставленными под ней мерными стаканами, второй человек в это время пусть провернет двигатель стартером!

5) После того как ваш помощник провернет двигатель стартером, вы в это время следите за тем что бы все форсунки хорошо работали. А так же еще смотрите за тем, что бы из распылительной части форсунки топливо шло ровно без отклонений и в четыре струи, Как показано на рисунке ниже:

Примечание! После того как мерные стакана до необходимого вам уровня наполняться, попросите помощника выключить зажигание, а вы в это время просмотрите все мерные стаканы и убедитесь то что количества топлива в них совпадает. При несовпадении количества топлива, это будет говорить о том что какая то из всех четырех форсунок неисправна и она требует замены. (Как заменить форсунку, вы сможете прочесть в статье: «Замена топливных форсунок»). Еще в некоторых случаях форсунку можно будет просто прочистить и работа двигателя так же придет в норму! (Как прочистить от грязи топливную форсунку, см. в статье: «Чистка форсунок»)

6) Когда зажигание будет выключено, внимательно осмотрите все четыре форсунки на наличие дефектов.

Примечание! При выключенном зажигании, из распылительной части форсунок не должно быть заметно различных подтеков топлива, потому что это говорит о том что топливная форсунка не герметична и она требует замены!

Источники

avtozam.ru

Замена и снятие форсунок на ВАЗ-2112: фото и видео

Форсунка в автомобиле, является чуть ли не самым важным элементом в топливной системе. Ведь без них было бы невозможно функционирование двигателя в целом.

На видео ниже очень подробно рассказано как снять форсунки на 16-ти клапанном двигателе ВАЗ-2112:

Замена форсунок на 16-ти клапаннике

С завода изготовителя на автомобили ВАЗ-2112 устанавливались форсунки от «Bosch» и «Siemens», (преимущественно Bosch 0 280 158 996 – прим.) ресурс который до первой чистки составляет в пределах 50 тысяч километров пробега.

Пошаговый порядок работ

1. Первым делом снимаем корпус воздушного фильтра, датчик массового расхода воздуха (ДМРВ – прим.) и патрубок.
2. Затем необходимо сбросить давление в топливной системе. Для того, чтобы не мучиться, и проделать эту работу проще, подкладываем под патрубки тряпку и приоткручиваем соединения. Таким образом давление сбросится быстро, а остатки бензина вытекут на тряпку.

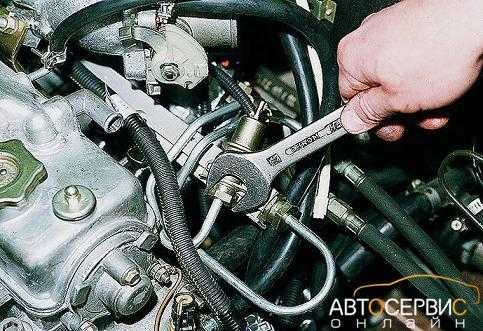

   При помощи двух ключей отворачиваем топливопровод.

3. Однако, если вы сомневаетесь в своих силах, можно отключить питание от топливного насоса, затем завести машину и подождать пока она заглохнет, после чего снова заводим его до тем пор, пока топливо остаётся в системе.

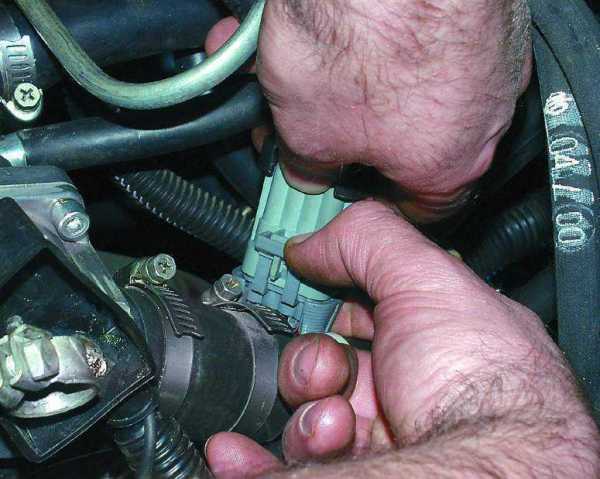

   Колодка питания отсоединена.

4. Демонтируем пластину, которая фиксирует топливные трубки.
5. Ослабляем хомут от сапуна и демонтируем его.
6. Также ослабляем хомуты на патрубках ресивера.
7. Поднимаем ресивер.

   Сняли ресивер

8. Откручиваем рампу крепления щупа, затем убираем его в сторону.

   Снимаем рампу

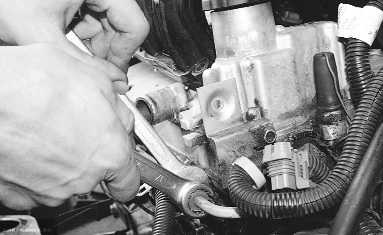

9. Когда доступ к топливной рампе открыт, при помощи шестигранников демонтируем её с посадочного места.

   Уберите открученные болты в надёжное место.

10. Отсоединяем от неё разъём с проводами, а также шланг.

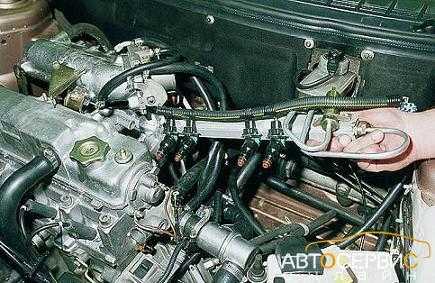

11. Тянем рампу на себя, таким образом демонтируя её.

    Чтобы убрать рампу, придётся приложить усилие.

Когда топливная рампа снята, проводим работы по демонтажу конкретной форсунки:

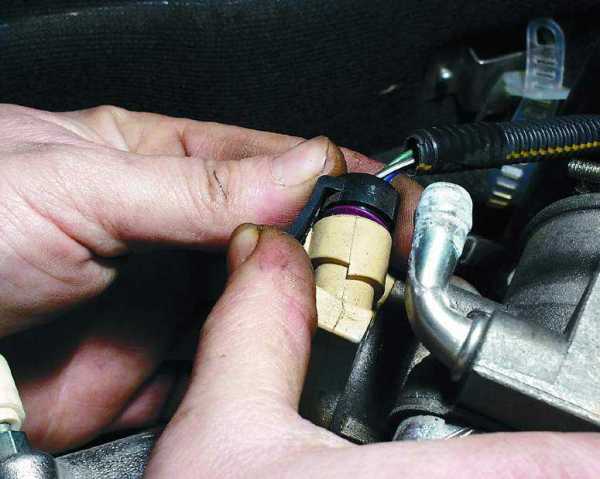

11. Снимаем фишку питания с форсунки, предварительно отведя в сторону колодку.

    Колодки снимаем по очереди.

12. Уводим фиксатор форсунки в сторону и убираем её с посадочного места.

Форсунки сняты

Замена или чистка?

Для того, чтобы понять, что необходимо сделать с форсункой, поменять её или просто почистить, лучше продиагностировать их на специальном стенде. В таких условиях её можно проверить в работе под различным давлением, а также наглядно увидеть насколько плотно закрывается она, и не «сопливит» ли.

Если какая-либо из форсунок подлежит замене, то покупать новую следует точно с таким же артикулом как была старая. Также во время монтажа очищенных форсунок, следует поменять все уплотнительные кольца, (по 2 штуки на каждой форсунке – прим.).

Установку проводим строго в обратном порядке, аналогичном порядку снятия.

Видео о чистке форсунок

Внимание! Во время работы с форсунками, соблюдайте все меры противопожарной безопасности, так как пары бензина легко воспламеняемы и являются источником высокой пожарной опасности.

Что такое форсунки?

Форсунка, представляет из себя специальный механический распылитель, расположенный в «голове» двигателя, при помощи которого под высоким давлением и подаётся топливо в цилиндры.

Неисправности форсунок

Среди наиболее частых причин выхода из строя форсунок, может быть следующее:

• Сопло форсунки закоксовалось – в этом случае может наблюдаться повышенный расход топлива, динамика автомобиля уменьшилась, затруднён запуск двигателя при отрицательной температуре окружающей среды. В остальном никаких отличий нет.
• Клапан форсунки закрывается не герметично («сопливит» форсунка – прим.) – тут может наблюдаться повышенный расход топлива, «троение» и повышенная детонация (о проверке датчика детонации тут), нестабильная работа на холостом ходу.
• Зависание клапана – двигатель троит. Для того, чтобы провести его диагностику, на работающем двигателе отключаем колодку питания каждой форсункой по очереди. На нерабочей форсунке никаких изменений в работе двигателя наблюдаться не будет, а на рабочей произойдёт падение оборотов.

Если вы обнаружили на своём автомобиле нерабочую форсунку, либо им требуется чистка, необходимо знать, как правильно демонтировать их. Подробнее об этом Вы уже могли прочитать выше.
