Основные части и механизмы пистолета Макарова

ПИСТОЛЕТА МАКАРОВА

Назначение и боевые свойства пистолета



9 — мм пистолет Макарова (рис.1.) является личным оружием нападения и защиты, предназначенным для поражения противника на коротких расстояниях.

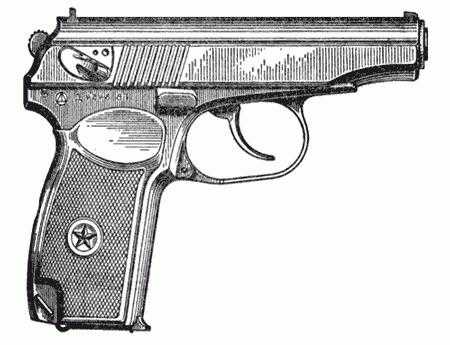

Рис 1. Общий вид 9-мм пистолета Макарова



Огонь из пистолета наиболее эффективен на расстоянии до 50 м. Убойная сила пули сохраняется до 350 м.

Огонь из пистолета ведется одиночными выстрелами. Для стрельбы применяются патроны калибра 9х18 мм. Вес патрона 10 гр., вес пули 6,1 гр.

Боевая скорострельность пистолета 30 выстрелов в минуту. Вес пистолет со снаряженным магазином 810 г.

Для стрельбы из пистолета применяются 9-мм пистолетные патроны. Начальная скорость полета пули 315 м/с.

Подача патронов в патронник при стрельбе производится из магазина емкостью 8 патронов.

Пистолет прост по устройству и в обращении, мал по своим размерам, удобен для ношения и всегда готов к действию. Пистолет — оружие самозарядное, так как его перезаряжание во время стрельбы производятся автоматически. Работа автоматики пистолета основана на принципе использования отдачи свободного затвора. Затвор со стволом сцепления не имеет. Надежность запирания канала ствола при выстреле достигается большой массой затвора и силой возвратной пружины. Благодаря наличию в пистолете самовзводного ударно-спускового механизма куркового типа можно быстро открывать огонь непосредственным нажатием на хвост спускового крючка без предварительного взведения курка (при условии наличия патрона в патроннике).

Безопасность обращения с пистолетом обеспечивается надежно действующим предохранителем. Он расположен на левой стороне затвора. Кроме того, курок автоматически становится на предохранительный взвод под действием боевой пружины после спуска курка (отбой курка) и при опущенном спусковом крючке.



Основные части и механизмы пистолета Макарова

Пистолет состоит из следующих основных частей и механизмов:



1) рамка со стволом и спусковой скобой;

2) затвор с ударником, выбрасывателем, предохранителем и прицельными приспособлениями;

3) возвратная пружина;



4) ударно-спусковой механизм;

5) рукоятка с винтом;



6) затворная задержка;




Похожие статьи:

poznayka.org

3. В каком из ответов правильно перечислены детали, входящие в ударно-спусковой механизм 9 мм пистолета Макарова?

7

Перечень вопросов по огневой подготовке

1 Блок — 20 вопросов

Тактико-технические характеристики ПМ

1. Какова начальная скорость полета пули 9 мм пистолета Макарова?

1.

715 м/сек.

3.

730 м/сек.

5.

810 м/сек.

7.

315 м/сек.

2.

350 м/сек.

4.

310 м/сек.

6.

161 м/сек.

8.

300 м/сек.

2. Емкость магазина?

1.

4 шт.

3.

6 шт.

5.

8 шт.

2.

5 шт.

4.

7 шт.

6.

10 шт.

3. Какова высота 9 мм пистолета Макарова?

1.

126 мм.

3.

126,75 мм.

5.

161 мм.

7.

161,75 мм

2.

93 мм.

4.

155 мм.

6.

85 мм.

8.

106 мм.

4. Какая длина ствола у 9 мм пистолета Макарова?

1.

93,75 мм.

3.

95 мм.

5.

85,75 мм.

7.

75 мм.

2.

93 мм.

4.

126,75 мм.

6.

85 мм.

8.

161,75 мм.

5. Какова кинетическая энергия пули 9 мм пистолета Макарова?

1.

715 Дж.

3.

730  Дж.

5.

810 Дж.

7.

303  Дж.

2.

350  Дж.

4.

310  Дж.

6.

161  Дж.

8.

300  Дж.

6. Какова ширина 9 мм пистолета Макарова?

1.

31 мм.

3.

34 мм.

5.

30,75 мм.

2.

25 мм.

4.

24 мм.

6.

29 мм.

7. Каков вес пистолета Макарова с магазином без патронов?

1.

830 г.

2.

710 г.

3.

815 г.

4.

810 г.

5.

730 г.

8. Каков вес 9 мм пистолета Макарова с магазином, снаряженным восемью патронами?

1.

830 г.

2.

710 г.

3.

815 г.

4.

810 г.

5.

730 г.

9. Сколько нарезов имеет канал ствола 9 мм пистолета Макарова?

1.  Два.

2. Пять.

3. Три.

4. Ни одного.

5. Шесть.

6. Четыре.

10. Какова длина патрона 9 мм пистолета Макарова?

1.

26,75 мм.

3.

35 мм.

5.

10 мм.

2.

30 мм.

4.

25 мм.

6.

20 мм.

11. Каков вес патрона 9 мм пистолета Макарова?

1.

6,1 г.

3.

10 г.

5.

20 г.

2.

25 г.

4.

9,1 г.

6.

30 г.

12. Какова боевая скорострельность 9 мм пистолета Макарова?

1.  10 выстрелов в минуту.

2. 30 выстрелов в минуту.

3.  40 выстрела в минуту.

4.  20 выстрелов в минуту

13. Прицельная дальность при стрельбе из 9 мм пистолета Макарова?

1.

До 350 м.

3.

До 50 м.

5.

До 500 м.

7.

До 70 м.

2.

До 100 м.

4.

До 25 м.

6.

До 315 м.

8.

До 90 м.

14. Какая длина у 9 мм пистолета Макарова?

1.

161,75 мм.

3.

126 мм.

5.

126,75 мм.

7.

161 мм.

2.

106 мм.

4.

180 мм.

6.

181 мм.

8.

315 мм.

15. Убойная сила пули 9 мм пистолета Макарова сохраняется?

1.

До 50 м.

3.

До 161 м.

5.

До 300 м.

7.

До 350 м.

2.

До 100 м.

4.

До 250 м.

6.

До 315 м.

8.

До 450 мм.

16. Каков вес пули 9 мм патрона пистолета Макарова?

1.

9 г.

3.

10 г.

5.

9,1 г.

2.

6,1 г.

4.

6 г.

6.

11 г.

17. Какова длина гильзы патрона 9 мм пистолета Макарова?

1.

26,75 мм.

3.

18 мм.

5.

10 мм.

2.

25 мм.

4.

23 мм.

6.

20 мм.

18. Сколько нарезов имеет патронник ствола 9 мм пистолета Макарова?

1. Четыре.

2. Семь.

3. Ни одного.

4. Три.

5. Шесть.

6. Пять.

19. Назначение насечки по бокам затвора:

  1. Для исключения отсвечивания поверхности затвора при прицеливании.

  2. Для удобства отведения затвора рукой.

  3. Для всего вышеперечисленного.

20. До какого расстояния наиболее эффективен огонь из 9 мм пистолета Макарова?

1.

До 350 м.

3.

До 500 м.

5.

До 50 м.

7.

До 70 м.

2.

До 100 м.

4.

До 25 м.

6.

До 315 м.

8.

До 90 м.

2 Блок — 30 вопросов

Устройство ПМ

1. В каком из ответов правильно перечислены предметы, входящие в принадлежность 9 мм пистолета Макарова?

1. Кобура, 16 патронов, запасной магазин, шомпол.

2.  16 патронов, протирка, шомпол, кобура, запасной магазин, пистолетный ремешок.

3.  Пистолетный ремешок, запасной магазин, кобура, протирка.

2. В каком из ответов правильно перечислены детали, входящие в основные части и механизмы 9 мм пистолета Макарова?

  1. Рамка со стволом и спусковой скобой, затвор с ударником, выбрасывателем и предохранителем, боевая пружина, курок, рукоятка с винтом, затворная задержка.

  2. Рамка со стволом и спусковой скобой, затвор с ударником, выбрасывателем и предохранителем, возвратная пружина, ударно-спусковой механизм, рукоятка с винтом, затворная задержка, магазин.

  3. Рамка со стволом и спусковой скобой, затвор, спусковой крючок, возвратная пружина, рукоятка с винтом, затворная задержка, магазин.

  1. Спусковой крючок, курок, шептало с пружиной, затворная задержка, боевая пружина, задвижка боевой пружины.

  2. Курок, спусковой крючок, спусковая тяга с рычагом взвода, боевая пружина, шептало с пружиной, задвижка боевой пружины.

  3. Спусковая тяга с рычагом взвода, ударник, курок, шептало с пружиной, спусковой крючок, боевая пружина, задвижка боевой пружины.

4. В каком из ответов правильно и полно перечислены части и механизмы, из которых состоит 9 мм пистолет Макарова?

1. Возвратная пружина. Рукоятка с винтом. Магазин. Затвор с ударником, выбрасывателем и предохранителем. Рамка со стволом и спусковой скобой. Ударно-спусковой механизм. Затворная задержка.

2. Рамка со стволом и спусковой скобой. Магазин. Ударно-спусковой механизм. Рукоятка с винтом. Затворная задержка. Затвор с предохранителем, ударником и выбрасывателем. Возвратная пружина. Протирка. Кобура. Пистолетный ремешок.

3. Затвор с предохранителем, ударником и выбрасывателем. Возвратная пружина. Ударно-спусковой механизм. Протирка. Рукоятка с винтом. Пистолетный ремешок. Рамка со стволом и спусковой скобой. Кобура. Магазин.

5. Имеется ли на рамке пистолета номер?

1. Имеется.

2. Не имеется.

6. Имеется ли на затворе пистолета номер?

1. Имеется.

2. Не имеется.

7. Какую разборку пистолета необходимо произвести при переходе на новый вид смазки?

1. Неполную.

2. Полную.

3. Частичную.

8. Какую разборку пистолета необходимо произвести, если он попал в снег?

1.  Полную.

2. Неполную.

3. Частичную.

9. Какую разборку пистолета необходимо произвести при сильном его загрязнении?

1. Полную.

2. Неполную.

10. Какую разборку пистолета необходимо произвести при попадании его в воду?

1.  Неполную.

2. Полную.

11. Какую разборку пистолета необходимо произвести, если он попал под дождь?

  1. Полную.

  2. Неполную.

  3. Частичную.

12. Какая из названных частей не входит в удaрно-спусковой механизм пистолета Макарова?

1. Курок.

2. Шептало с пружиной.

3. Боевая пружина.

4. Ударник.

13. Какая из названных частей входит в основные части и механизмы пистолета Макарова?

1.  Спусковой крючок.

2. Затворная задержка.

3. Боевая пружина.

4. Предохранитель.

14. Какая из названных частей входит в удaрно-спусковой механизм пистолета Макарова?

1.  Ударник.

2. Задвижка боевой пружины.

3. Предохранитель.

4. Подаватель.

15. Какая из названных частей не входит в основные части и механизмы пистолета Макарова?

1.  Затворная задержка.

2. Возвратная пружина.

3.  Рамка со стволом и спусковой скобой.

4. Затвор.

5. Ударно-спусковой механизм.

6. Магазин.

16. Из скольких частей состоит ударно-спусковой механизм?

1.

Четырех

2.

Пяти

3.

Шести

4.

Семи

5.

Восьми

17. Из скольких основных частей и механизмов состоит 9 мм пистолета Макарова?

1.

Четырех

2.

Пяти

3.

Шести

4.

Семи

5.

Восьми

18. На каком принципе основана работа автоматики 9 мм пистолета Макарова?
  1. Использование энергии пороховых газов при подвижном вперед стволе и неподвижном затворе.

  2. Использование отдачи при коротком ходе ствола.

  3. Использование энергии пороховых газов, отводимых из канала ствола.

  4. Использование отдачи при длинном ходе ствола.

  5. Использование отдачи свободного затвора.

studfiles.net

Тактико-технические характеристики Пистолета Макарова

9-мм пистолет Макарова является личным оружием нападения и защиты, предназначенным для поражения противника на коротких расстояниях.

Пистолет Макарова состоит на вооружении с 1951 года. С 1994 года выпускается модернизированный пистолет Макарова ПММ, использующий как 9-мм модернизированный высокоимпульсный патрон, так и штатные патроны ПМ (9×18 мм) . Внешне его отличает увеличенная пластиковая рукоятка более удобной формы. На заднем торце рукоятки выполнена насечка для более надежного удержания. ПММ может комплектоваться однорядным магазином на 8 или двухрядным на 12 патронов.

На базе ПМ разрабатываются другие образцы пистолетов для армии и МВД, а также служебное оружие (для охранной деятельности) под патрон 9×17мм.

Тактико-технические характеристики Пистолета Макарова представлены в таблице 1.

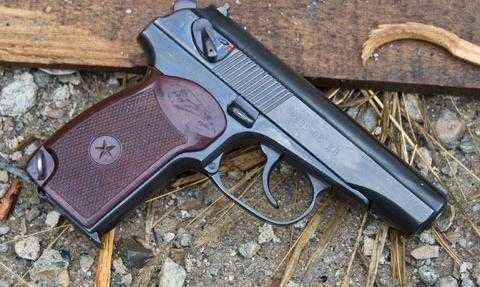

Рис. Пистолет Макарова

Таблица 1

Характеристика

Значение

Вес пистолета с магазином без патронов, г

730

Вес пистолета с магазином, снаряженным 8 патронами, г

810

Длина пистолета, мм

161

Высота пистолета, мм

126,75

Длина ствола, мм

93

Калибр, мм

9

Число нарезов, шт

4

Емкость магазина, патронов

8

Вес патрона, г

10

Вес пули, г

6,1

Длина патрона, мм

25

Боевая скорострельность, выстрелов в минуту

30

Начальная скорость полета пули, м/с

315

Прицельная дальность, м

50

Дальность эффективного огня, м

50

Дальность до которой сохраняется убойная сила пули, м

350

Пистолет состоит из следующих основных частей и механизмов :

рамки со стволом и спусковой скобой;

затвора с ударником, выбрасывателем и предохранителем;

возвратной пружины;

ударно-спускового механизма;

рукоятки с винтом;

затворной задержки;

магазина.

К каждому пистолету придается принадлежность: запасный магазин, протирка, кобура, пистолетный ремешок.

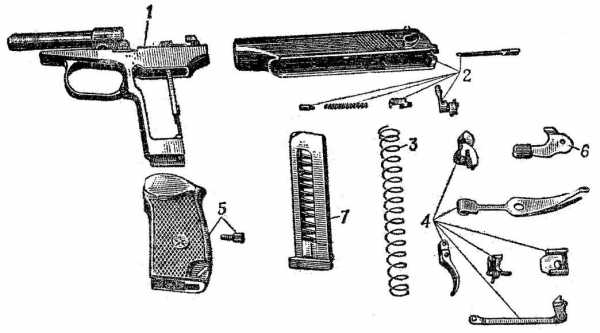

Рис. Основные части и механизмы пистолета:

1— рамка со стволом и спусковой скобой; 2 — затвор с ударником, выбрасывателем и предохранителем; 3 — возвратная пружина: 4 — части ударно-спускового механизма;

5 — рукоятка с винтом; 6 — затворная задержка;

7 — магазин

Рамка со стволом и спусковой скобой

Ствол служит для направления полета пули. Внутри ствол имеет канал с четырьмя нарезами, вьющимися слева вверх направо. Нарезы служат для сообщения пу­ле вращательного движения. Промежутки между наре­зами называются полями. Расстоянием между двумя противоположными полями (по диаметру) определяется калибр канала ствола; он равен 9 мм. С казенной части канал ствола гладкий и большего диаметра; он служит для помещения патрона и называется патронником. Пат­ронник имеет уступ. На казенной части ствола имеется прилив для креп­ления ствола в стойке рамки и отверстие для штифта ствола. На приливе и в нижней части патронника имеет­ся скос для направления патрона из магазина в пат­ронник. Наружная поверхность ствола гладкая. На ствол на­девается возвратная пружина.

Ствол соединяется с рамкой прессовой посадкой и за­крепляется штифтом.

Рамка служит для соединения всех частей пистолета. Рамка с основанием рукоятки составляет одно целое.

Затвор служит для подачи патрона из магазина в патронник, запирания канала ствола при выстреле, удержания гильзы (извлечения патрона) и по­становки курка на боевой взвод. вставляется в гнездо в затворе. Под действием пружины зацеп выбра­сывателя все время наклонен к чашечке затвора.

Предохранитель служит для обеспечения безопасности обращения с пистолетом

Возвратная пружина служит для возвращения затвора в переднее положение после выстрела. Крайний виток одного из концов пружины имеет меньший диаметр по сравнению с другими витками. Этим витком пружина при сборке надевается на ствол, чтобы обеспечить ее надежное удержание на стволе при разборке пистолета. Пружина, надетая на ствол, поме­щается вместе с ним в канале затвора.

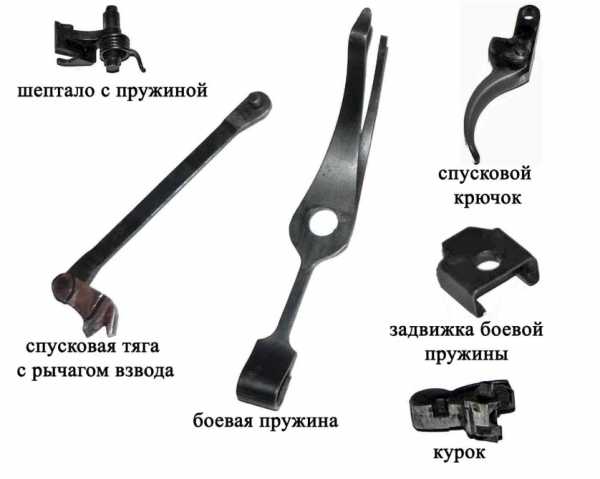

Ударно-спусковой механизм состоит из курка, шептала с пружиной, спусковой тяги с рычагом взвода, спускового крючка, боевой пружины и задвиж­ки боевой пружины. Курок служит для нанесения удара по удар­нику

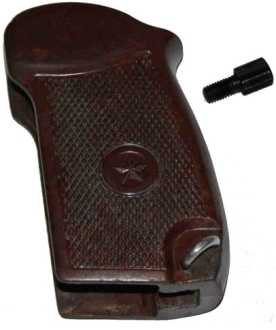

Рукоятка с винтом прикрывает боковые окна и заднюю стенку основа­ния рукоятки и служит для удобства удержания пистолета в руке. Она имеет: отверстие для винта, который крепит ру­коятку к основанию рукоятки; антабку для пристегивания пистолетнего ремешка; пазы для свободного надвигания рукоятки на основание рукоят­ки; в задней стенке — выем для защелки магазина. В от­верстии для винта расположе­на металлическая втулка, ко­торая предназначена для стопорения головки винта от произвольного отвинчивания. Рукоятка изготовлена из пластмассы. Винт рукоятки служит для крепления рукоятки и задвижки на основании рукоятки.

З атворная задержка удерживает затвор в заднем положении по израсходовании всех патронов из магазина.

Магазин служит для помещения восьми патронов. Он состоит из корпуса, подавате­ля, пружины подавателя и крышки.

Пистолетный патрон 9×18 (9 — калибр, 18 — длина гильзы) состоит из гильзы, капсюля, порохового заряда, пули.

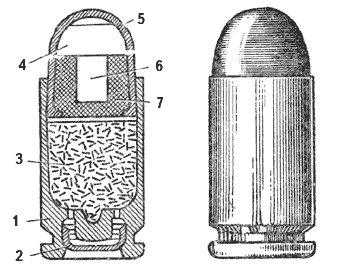

Рис. . Патрон 9×18 и его устройство:

1— гильза; 2— капсюль; 3 — пороховой заряд; 4 — пуля;

5 — биметаллическая (плакированная) оболочка;

6 — стальной сердечник; 7 — свинцовая рубашка

Патроны для заряжания пистолета снаряжаются в магазин на 8 патронов. Снаряжение магазина производится путем вкладывания и утапливания патронов рукой.

Патроны укупориваются в штатные патронные деревянные ящики по 2560 шт. в каждом. В каждом ящике помещаются две железные закатные или запаянные оцинкованные коробки, в которые уложены патроны в картонных пачках, по 16 патронов в пачке. В одной железной коробке помещается 80 картонных пачек.

На боковых стенках деревянных ящиков имеются надписи, обозначающие номенклатуру патронов, уложенных в эти ящики: номер партии патронов, месяц и год изготовления патронов и пороха, завод-изготовитель, марку и партию пороха, количество патронов в ящике.

Вес одного ящика с патронами около 33 кг.

Неполную разборку пистолета производить в следующем порядке.

  1. Извлечь магазин из основания рукоятки. Удерживая пистолет за рукоятку правой рукой, большим пальцем левой руки отвести защелку магазина назад до отказа, одновременно оттягивая указательным пальцем левой руки выступающую часть крышки магазина, извлечь магазин из основания рукоятки.

Проверить, нет ли в патроннике патрона, для чего выключить предохранитель (опустить флажок вниз), отвести левой рукой затвор в заднее положение, поставить его на затворную задержку и осмотреть патронник. Нажатием большим пальцем правой руки на затворную задержку отпустить затвор.

  1. Отделить затвор от рамки. Взяв пистолет в правую руку за рукоятку, левой рукой оттянуть спусковую скобу вниз и, перекосив ее влево, упереть в рамку так, чтобы она удерживалась в этом положении. При дальнейшей разборке удерживать ее в приданном положении указательным пальцем правой руки.

Левой рукой отвести затвор в крайнее заднее положение и приподняв его задний конец, дать ему возможность продвинуться вперед под действием возвратной пружины. Отделить затвор от рамки и поставить спусковую скобу на свое место.

  1. Снять со ствола возвратную пружину. Удерживая рамку правой рукой за рукоятку и вращая возвратную пружину на себя левой рукой, снять ее со ствола.

studfiles.net

На каком принципе основана работа автоматики 9 мм пистолета Макарова?

а) использование энергии пороховых газов при подвижном вперед стволе и неподвижном затворе;

б) использование отдачи при коротком ходе ствола;

в) использование отдачи свободного затвора;

г) использование отдачи при длинном ходе ствола;

д) использование энергии пороховых газов, отводимых из канала ствола.

4. Назначение шептало с пружиной в ПМ:

а) для удержания курка на боевом и предохранительном взводе;

б) для приведения в действие курка и спусковой тяги с рычагом взвода;

в) для снятия курка с боевого взвода.



Назначение спусковой тяги с рычагом взвода и спусковым крючком в ПМ?

а) для спуска курка с боевого взвода, взведение курка при нажиме на хвост спускового крючка;

б) для ограничения движения курка (вперед и назад), снятия курка с боевого взвода и удержания ударника.

Что запрещается при проведении стрельб?

а) расчехлять и извлекать из кобуры оружие без разрешения руководителя стрельб;

б) направлять оружие в сторону людей или возможного их появления;

в) оставлять заряженное оружие на огневом рубеже и где бы то ни было, а также передавать его другим лицам;

г) все вышеуказанные варианты ответов верны.

Какое расстояние до мишени при выполнении упражнения № 4 ПМ?

а) 20 м.

Б) 10 м.

в) 15 м.

Против кого запрещается применять оружие в соответствии с ФЗ РФ “О войсках национальной гвардии Российской Федерации”?

а) в отношении женщин;

б) в отношении женщин с видимыми признаками беременности, оказывающих вооруженное сопротивление;

в) в отношении женщин, осуществляющих групповое нападение;

Г) нет правильного ответа.

Кто из нижеуказанных лиц не входит в перечень, против которых запрещено применять оружие?



а) женщины с видимыми признаками беременности;

б) малолетние;

в) лица с явными признаками алкогольного, либо наркотического опьянения;

г) лица с явными признаками инвалидности;

д) все вышеуказанные варианты верны.

Какое действие при неполной разборке ПМ производится последним?

а) поставить спусковую скобу на место;

б) отделить затвор от рамки;

в) снять со ствола возвратную пружину.

О чем говорится в статье 23 ФЗ РФ «О войсках национальной гвардии Российской Федерации»?

а) о применении оружия;

б) о гарантии личной безопасности военнослужащих (сотрудников) войск национальной гвардии и членов их семей;

в) о применении боевой и специальной техники;

Число нарезов АК – 74?

а) 5;

б) 4;

в) 6.

Наиболее эффективный огонь из 9мм пистолета Макарова?

а) до 30м;

б) до 10м;

в) до 50м;

г) до 315м.

Что запрещается при стрельбе в противошумных наушниках?

а) извлекать и заряжать оружие;

б) одевать, поправлять и снимать их;

В) одевать, поправлять и снимать их с оружием в руках.



Какую разборку пистолета необходимо произвести, если он упал в снег (грязь)?

а) произвести частичную разборку оружия, дать ему высохнуть и протереть ветошью;

б) произвести неполную разборку оружия и почистить;

В) произвести полную разборку оружия и почистить.



Действия стрелка по окончании выполнения упражнения стрельбы из ПМ при проведении учебных стрельб.

а) извлечь магазин из рукоятки, вложить магазин под большой палец правой руки и доложить об окончании стрельбы;

б) снять пистолет с затворной задержки, поставить оружие на предохранитель и доложить об окончании стрельбы;

В) извлечь магазин из рукоятки, сиять пистолет с предохранителя, отвести затвор в крайнее заднее положение и поставить его затворную задержку, вложить магазин под большой палец правой руки.

В отношении кого военнослужащему (сотруднику) запрещается применять оружие?

а) лиц с явными признаками инвалидности;

б) малолетних;

в) женщин с видимыми признаками беременности;

Г) все перечисленные.

В каком из ответов правильно и полно перечислены части и механизмы, из которых состоит 9мм пистолет Макарова?

а) возвратная пружина; рукоятка с винтом; магазин; затвор с ударником, выбрасывателем и предохранителем; рамка со стволом и спусковой скобой; ударно-спусковой механизм; затворная задержка;

б) рамка со стволом и спусковой скобой; магазин; ударно-спусковой механизм; рукоятка с винтом; затворная задержка; затвор с предохранителем, ударником и выбрасывателем; возвратная пружина; протирка; кобура; пистолетный ремешок;

в) затвор с предохранителем, ударником и выбрасывателем; возвратная пружина; ударно-спусковой механизм; протирка; рукоятка с винтом; пистолетный ремешок; рамка со стволом и спусковой скобой; кобура; магазин.

В каких случаях военнослужащему (сотруднику) войск национальной гвардии разрешено применять оружие без предупреждения?

а) когда промедление создает непосредственную угрозу жизни и здоровью граждан или военнослужащего (сотрудника) войск национальной гвардии;

б) когда промедление влечет последствия;

в) все вышеуказанные варианты ответов верны;



Как называется расстояние между двумя противоположными полями у нарезного огнестрельного оружия?

а) патронник;

б) нарезами;

в) калибр;

Задача

Наряду сообщили, что совершена кража из квартиры панельного 5-ти этажного дома. Поднимаясь на лестничную площадку, сотрудник увидел, как из дверей квартиры выходит мужчина с видеомагнитофоном в руках. Сотрудник сделал окрик: Стой! Стрелять буду! Однако мужчина, бросил магнитофон, побежал вверх по лестнице на тёмный чердак. Сотрудник Сидоров, решив, что подозреваемый может скрыться, сделал предупредительный выстрел вверх и применил оружие на поражение. Пуля попала гражданину в голову.

Правомерно ли в этом случае применение оружия?

1. Да.

2. Нет.

БИЛЕТ№3

1. По команде «Магазин снарядить» сотрудник на исходном рубеже:

а) снаряжает магазин патронами и передает его руководителю стрельб;

б) снаряжает магазин патронами и вставляет его в основание рукоятки;

в) снаряжает магазин патронами и докладывает руководителю стрельб о готовности к стрельбе;

Г) снаряжает магазин патронами и удерживает его в руке.

2. Назовите правильную последовательность действий сотрудника по команде «Оружие к осмотру»:

а) извлечь магазин из рукоятки, снять пистолет с предохранителя, отвести затвор в крайнее заднее положение, поставить на затворную задержку, вложить магазин по большой палец правой руки;

б) снять пистолет с предохранителя, отвести затвор в крайнее заднее положение, поставить на затворную задержку, извлечь магазин, вложить магазин под большой палец правой руки;

в) снять пистолет с предохранителя, извлечь магазин, отвести затвор в крайнее заднее положение, поставить на затворную задержку вложить магазин под большой палец правой руки.

Какая длина ствола у 9мм пистолета Макарова?

а) 93,75 мм;

б) 93 мм;

в) 95 мм;

г) 126,75 мм.

Укажите правильный номер норматива ПМ, по условиям которого их выполнение может быть с различных положений (стоя, с колена, лежа из-за укрытия).

а) норматив № 2;

б) норматив № 1;

в) норматив № 5.

Что необходимо сделать, если при стрельбе произошла задержка «Недокрытие патрона затвором»?

а) перезарядить пистолет и продолжить стрельбу;

б) дослать затвор толчком руки вперед и продолжить стрельбу;

в) устранить самостоятельно задержку невозможно.

Имеет ли военнослужащий (сотрудник) войск национальной гвардии право применить оружие в отношении группы нападающих женщин с видимыми признаками беременности?

а) нет;

б) да;

В) да, если это нападение угрожает жизни и здоровью граждан или военнослужащего (сотрудника) войск национальной гвардии.

Что такое «Огневой рубеж»?

а) место, с которого разрешено ведение огня по условиям выполняемых упражнений;

б) место для построения и подготовки очередной смены, которое размещается в тылу на безопасном расстоянии 3-5 м от огневого рубежа;

в) место учета, выдачи и сдачи неизрасходованных боеприпасов.

8. Укажите, какое положение полностью соответствует ФЗ РФ «О войсках национальной гвардии Российской Федерации» (ст. 21) “Военнослужащий (сотрудник) войск национальной гвардии имеет право лично или в составе подразделения (группы) применять оружие…”

а) для освобождения заложников, пресечения террористических и иных преступных посягательств;

б) для освобождения заложников, когда их жизни или здоровью угрожает непосредственная опасность;

в) для освобождения заложников и пресечения террористических актов.


Не нашли то, что искали? Воспользуйтесь поиском гугл на сайте:

zdamsam.ru

3.7.1. Общее устройство, боевые характеристики, порядок работы частей и механизмов пистолета ПМ

9-мм пистолет Макарова (фото 13) является личным оружием нападения и защиты, предназначенным для поражения противника на коротких расстояниях.

Фото. 13. 9-мм пистолета Макарова

Огонь из пистолета наиболее эффективен на расстояниях до 50 м. Убойная сила пули сохраняется до 350 м. Огонь из пистолета ведется одиночными выстрелами. Боевая скорострельность пистолета 30 выстрелов в минуту. Начальная скорость полета пули 315 м/с. Подача патронов в патронник при стрельбе производится из магазина емкостью 8 патронов.

Для стрельбы из пистолета применяются 9-мм пистолетные патроны, внешний вид которых показан в таблице 7.

Таблица 7

9х18 ПБМ (7Н25) — полуоболочечная пуля с сердечником оживальной формы (сердечник изготовлен из углеродистой стали. Оболочка – биметаллическая, между ней и сердечником — алюминиевая рубашка

7Н15 — со сплошной пулей, изготовленной из закаленной стали, с повышенной пробиваемостью

57-H-181C — с пулей со стальным сердечником, биметаллической гильзой. Масса пули – 5,9 гр. А также со стальной лакированной гильзой. С 1993 г. — серийно не выпускался

СП-7 — с экспансивной пулей (с полуоболочечной пулей со свинцовым сердечником в полиэтиленовой пробке) массой 4,1 г., средняя скорость пули – 420 м/с.

ПТ — с трассирующей пулей. Предназначен для стрельбы из всех видов оружия, в которых используется штатный патрон к ПМ

ПАТРОН 9Х18 ПММ Масса патрона – 10 г., масса пули – 5,4-5,8 г., начальная скорость пули – 420-435 м/с

Пистолет состоит из следующих частей и механизмов, представленных на рисунке 39.

1. Рамка со стволом и спусковой скобой

2. Затвор с ударником, выбрасывателем и предохранителем

3. Возвратная пружина

4. Ударно-спусковой механизм

5. Рукоятка с винтом

6. Затворная задержка.

7. Магазин.

Рис. 39. Основные части и механизмы пистолета

Пистолет прост по устройству и в обращении, мал по своим размерам, удобен для ношения и всегда готов к действию. Пистолет — оружие самозарядное, так как его перезаряжание во время стрельбы производится автоматически. Работа автоматики пистолета основана на принципе использования отдачи свободного затвора. Затвор со стволом сцепления не имеет. Надежность запирания канала ствола при выстреле достигается большой массой затвора и силой возвратной пружины. Благодаря наличию в пистолете самовзводного ударно-спускового механизма куркового типа можно быстро открывать огонь непосредственным нажатием на хвост спускового крючка без предварительного взведения курка,

Безопасность обращения с пистолетом обеспечивается надежно действующими предохранителями. Пистолет имеет предохранитель, расположенный на левой стороне затвора. Кроме того, курок автоматически становится на предохранительный взвод под действием боевой пружины после спуска курка («отбой» курка) и при отпущенном спусковом крючке.

Курок под действием изогнутого (отбойного) конца широкого пера боевой пружины повернут на некоторый угол от затвора (это есть «отбой» курка) так, что носик шептала находится впереди предохранительного взвода курка.

После того как спусковой крючок будет отпущен, спусковая тяга под действием узкого пера боевой пружины продвинется в заднее крайнее положение, рычаг взвода и шептало опустятся вниз, шептало под действием своей пружины прижмется к курку, автоматически курок встанет на предохранительный взвод.

К каждому пистолету придается принадлежность: запасной магазин, протирка, кобура, пистолетный ремешок.

Для производства выстрела необходимо нажать указательным пальцем на спусковой крючок. Курок при этом наносит удар по ударнику, который разбивает капсюль патрона. В результате, этого воспламеняется пороховой заряд и образуется большое количество пороховых газов. Пуля давлением пороховых газов выбрасывается из канала ствола. Затвор под давлением газов, передающихся через дно гильзы, отходит назад, удерживая выбрасывателем гильзу и сжимая возвратную пружину. Гильза при встрече с отражателем выбрасывается наружу через окно затвора.

Затвор при отходе в крайнее заднее положение поворачивает курок на

цапфах назад и ставит его на боевой взвод. Отойдя назад до отказа, затвор под действием возвратной пружины возвращается вперед. При движении вперед затвор досылателем продвигает из магазина очередной патрон и досылает его в патронник. Канал ствола заперт свободным затвором; пистолет снова готов к выстрелу.

Для производства следующего выстрела нужно отпустить спусковой крючок, а затем снова нажать на него. Так стрельба будет вестись до полного израсходования патронов в магазине.

По израсходовании всех патронов из магазина затвор становится на затворную задержку и остается в заднем положении.

Весовые и линейные данные 9-мм пистолета Макарова (ПМ). Вес пистолета с магазином без патронов -730 г.

Вес пистолета с магазином, снаряженным восемью патронами -810 г. Длина пистолета -161 мм.

Высота пистолета -126,75 мм. Длина ствола -93 мм.

Калибр ствола -9 мм.Число нарезов -4.
Вес патрона –10 г. Вес пули — 6,1 г.

Длина патрона -25 мм.

www.ivo.unn.ru

ТТХ ПМ позволяют вести автоматическую стрельбу!

Пистолет Макарова – личное оружие, которое используется для нападения или защиты, предназначенное для поражения цели на коротких расстояниях. Убойная сила произведенного выстрела достигает 350 метров, однако максимальная эффективность пули сохраняется только лишь до 50 метров. Огонь из пистолета Макарова осуществляется только одиночными выстрелами.

Благодаря ТТХ, ПМ признан одним из лучших существующих пистолетов, разработанных для самообороны. Он имеет компактный вид, отличается надежностью, а также прост в использовании и обслуживании. Недостатки всех подобных пистолетов небольших размеров и классов – это небольшая дальность и точность огня, кроме того, эффективность пули не обладает высокими данными.

ТТХ ПМ разрабатывались на основе автоматического ведения стрельбы. Оболочка пистолета выполнена из качественной стали. Вокруг оси неподвижного ствола закреплена пружина возвратного действия. Спусковой механизм самовзводный, после выстрела оружие заряжается автоматически. С левой стороны затвора имеется предохранитель. Его включенное положение полностью блокирует ударный механизм, не позволяя пистолету произвести выстрел. Емкость магазина составляет 8 патронов.

Пистолет был разработан в 1950 годах инженером Макаровым. Спустя два года оружие было запущено в массовое производство. Западные специалисты в области вооружения полагали, что основа разработок ТТХ ПМ 9мм была сложена по принципу самозарядного немецкого пистолета «Вальтер». Оружие являлось долгое время уникальным и лучшим в своём типе. Но стоит отметить, что подобное предположение не считалось обоснованным и не рассматривалось всерьез.

Стрельба из пистолета Макарова производится патронами 9х18, полностью отличающимися от западных патронов «Полис». Возможно, основы ТТХ ПМ были разработаны с помощью изучения проекта «Ультра», в котором принимали участие немецкие инженеры во время второй мировой войны. Созданный патрон так и не вышел в серийное производство на территории Германии, но хорошо подошёл для созданного в СССР оружия со свободным затвором.

Использование такого патрона позволило пистолет Макарова оставить без всяких изменений и доработок, которые стали бы неизбежными при стрельбе с боеприпасами более мощного действия. Одним из главных и ощутимых отличий между ТТХ ПМ и «Вальтера» стал механизм спускового действия. Пистолет, разработанный под руководством инженера Макарова, за короткие сроки был принят на вооружение всей советской армией. На Западе к оружию были замечания, которые касались внешнего вида и удобства использования — якобы пистолет неудобно держать в руках. Однако подобное недовольство не помешало распространению оружия за территорией СССР. Китай стал одним из крупнейших производителей ПМ, дав ему новое название – «Тип 59».

Изучая пистолет ПМ, ТТХ и другие менее важные элементы оружия, можно обнаружить определенные недостатки. Инженеры к основным минусам отнесли малую ёмкость магазина и слабую мощностью патрона. Вскоре был создан модернизированный ПМ, имеющий увеличенную обойму, в которую вмещалось 12 пуль. Вес патрона был уменьшен, но имел более мощный заряд, способный увеличить начальную скорость до 100 м/c. К сожалению, модернизация оказалась неудачной, и пистолет не попал в серийное производство.

fb.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
