Передо мною стояла задача: сделать вход AUX на магнитоле.
Задача по сути элементарная. Что может быть проще, чем перерезать дорожки от тюнера, припаять к ним проводки и вывести на кнопочку, которая будет переключать «тюнер/аукс» ? Но это слишком просто, поэтому я пошел другим путем, более грамотным .
Полный размер
AUX на магнитоле SUBARU
Итак.
Магнитола SUBARU
Сзади два гнезда — «AUX» и «CD Changer».
Полный размер
Гнезда сзади и припаянный на вход кабель
И там и там кроме сигнала идет цифровое управление, посему просто подать сигнал на вход и услышать его в динамиках не представляется возможным. Трассировка дорожек показала, как минимум от гнезда AUX сигнальные дороги идут на темброблок. Бинго! Только вот соответствующих кнопок включения на лицевой панели нет. Получается картина — наш сигнал на темброблоке есть, остается его переключить на наш сигнал.
Полный размер
Чип-тюнинг магнитолы
Полный размер
Чип-тюнинг магнитолы
Включение внешнего входа AUX и режима LOUDNESS я поручил неиспользуемой у нас в РФ кнопке ISR.
ISR это информационное «дорожное» радио в Японии и только для Японии (СВ 1620кГц). Эта кнопка у нас бессмысленна. И именно по этой причине управление моим «чип-тюнингом» выведено на эту кнопку.
По итогу:
Имеем полный штатный вид магнитолы, никакие сигнальные провода внутри не припаяны, не перерезаны.
Работу можно посмотреть на этом видео
Полный размер
AUX в действии
11 мес. Метки: aux, магнитола, автомагнитола
www.drive2.ru
Поделиться на Facebook
Поделиться в ВК
Поделиться в ОК
Поделиться в Twitter
Поделиться в Google Plus
Поделиться в Pinterest
Перед тем как включить аукс на магнитоле Пионер, нужно узнать модель устройства, так как от этого будет зависеть последовательность действий. Этот разъем предназначен для приема внешних звуковых сигналов. Амплитуда сигнала варьируется в пределах 0,5-1 В — такой уровень выдают любые устройства для воспроизведения музыки, которые оснащаются линейным выходом с маркировкой AUX OUT. Аналогичный уровень сигнала передается для наушников. Вход AUX можно настроить для подключения MP3-плеера, смартфона, планшета и других устройств.
Чтобы узнать, как включить AUX, нужно учитывать, что на большинстве автомобильных магнитол Pioneer для активации этого разъема необходимо нажать кнопку Source. После того как на дисплее появится надпись «AUX», следует нажать на кнопку курсора для подтверждения выбора и подключения внешнего устройства. Способ, как подключить AUX на магнитоле Pioneer, зависит от ее модели.
DEH-P4800MP:
DEH-P75BT и DEH-P70BT:
DEH-30MP:
DEH-P55BT:
DEH-P77MP:
DEH-P88RS:
DEH-P3500MP:
Главное преимущество входа аукс перед другими стандартами подключения заключается в том, что с его помощью можно соединить магнитолу с любым устройством, воспроизводящим музыку. Если подключить к этому разъему смартфон, то он будет выполнять большую часть работы — обрабатывать музыкальные файлы и передавать сигнал на магнитолу. Устройство Pioneer при этом не будет участвовать в обработке звука — магнитола будет выполнять функции промежуточного звена между смартфоном и динамиками стереосистемы.
Разница между портами USB и AUX заключается в том, что первый передает на магнитолу необработанные цифровые данные, а второй — аналоговый цифровой сигнал. При подключении через USB вы получите лучшее качество звука.
Проблема в том, что смартфоны и MP3-плееры рассчитаны для работы с наушниками, из-за чего они не могут обеспечить достаточную выходную мощность. В результате при подключении через аукс могут возникнуть посторонние шумы, исходящие из автомобильных динамиков. Но вход AUX имеет свои преимущества, поскольку поддерживает подключение большего количества различных устройств.
Похожие публикации:
Поделиться на Facebook
Поделиться в ВК
Поделиться в ОК
Поделиться в Twitter
Поделиться в Google Plus
Поделиться в Pinterest
autotuning.expert
Многие музыкальные устройства (магнитолы, телевизоры, музыкальные центры), эксплуатируемые сейчас, снабжены разъемом, маркированным AUX что это такое и для чего предназначено рассказывается в данной статье. Научное название данного разъема — линейный вход. Вы наверняка замечали разъем AUX IN на автомобильных приемниках (а в старых магнитофонах — CD IN). Такие гнезда работают в паре со штекером «тюльпан» (иногда этот тип штекера называют «бананом»).

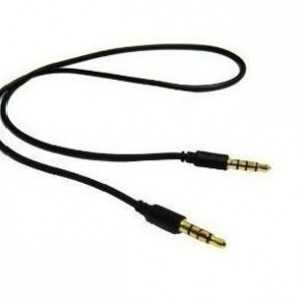

AUX — вход для источника аудио-сигнала (aux in) то есть туда можно мп3 плеер воткнуть с помощью разъема показанного ниже (mini jack 3.5 mm), и теперь мп3 плеер можно слушать через магнитолу как через усилитель (например в вашей машине будет во всю орать музыка с мп3 или с телефона если есть выход под обычные наушники)
На линейный вход подается сигнал, амплитуда которого находится в рамках значений от 0,5 до 1В. Все устройства воспроизведения звука, снабженные линейным выходом, способны дать такой сигнал. Выходное гнездо, как правило, имеет отметку AUX OUT (устаревшее, реже встречается CD OUT).
AUX OUT это выход под наушники, (mini jack 3.5 mm) то есть если есть такой выход на телевизоре то через него вы можете подключить наушники, при этом звук в динамиках автоматически выключиться, и слушать с любой громкостью не кому не мешая.
Точно такой же сигнал подается и на наушники, следовательно, выход для наушников (обозначение headphone или рисунок наушников) можно соединять с входом AUX IN.
Практически в любом из упомянутых устройств звуковоспроизведения встроен усилитель звука, и прямо на него подается сигнал, поступивший на линейный вход. Благодаря этому можно усилить довольно слабый сигнал с iPod или MP3 плеера и прослушать через акустическую систему. Например, у вас на плеере приготовлена коллекция любимых песен, эту коллекцию легко можно прослушать через динамики автомобильного приемника или магнитолы. Достаточно подключить свой плеер к входу AUX IN автомобильного музыкального центра.
Такое подключение не сложно сделать, вам понадобится специальный кабель с разными разъемами с одной стороны mini-jack, с другой – «тюльпан». Это недорогой кабель, продающийся в любом из киосков, торгующих музыкальными аксессуарами, наушниками, кабелями и другими.
Не хотите тратить деньги и уверены в своих силах — такой переходник легко сделать самому, если вы умеет паять. Готовый провод со штекером можно отрезать от старых наушников, но важно убедиться, что провод без обрывов. Так что, перед тем как делать что-то дальше, возьмите мультиметр и проверьте кабель.
Если посмотреть на контакты у штекера наушника, то четко видно три подключения, причем одна часть широкая и ближе всего к пластиковому основанию, этот провод общий для двух каналов. Возьмите кончик провода наушников и аккуратно снимите изоляцию. Как видите, в двух парах проводов присутствует по одному одинакового цвета, это и есть общий провод. А провода с красной и зеленой оплеткой, это проводники, соответственно, правого и левого канала.
Вы уже знаете стандарт AUX что это два разъема, и в каждый «тюльпан» данные провода припаиваются по такому правилу: к металлическим основаниям каждого из разъемов припаиваются провода общие (те, что одного цвета). К средним контактам разъемов припаиваются провода каждого из каналов. После завершения пайки еще раз все соединения по отдельности «прозвоните». И, убедившись, что все в порядке, наложите на контакты изоляцию.
Ваш переходник-кабель готов, подсоедините штекеры-«тюльпаны» к разъемам AUX IN и на устройстве с усилителем перейдите в режим AUX IN. В современных телевизорах, радиоприемниках или магнитолах, данное переключение выполняется с помощью меню. В кассетных магнитофонах и других устройствах старого образца нужно поискать переключатель FUNCTION и установить его в положение CD IN.
При подключении не забывайте, что MP3 плееры и многие другие из современных устройств звуковоспроизведения выдают на выход сигнал, довольно большой мощности. Чтобы ваш прибор с усилителем не оглушил всех очень громким «криком», сначала отрегулируйте громкость усилителя на минимум, а потом уже подключайте источник звука, уже после подключения вы всегда сможете поднять громкость до нужной величины. Подобным способом можно выполнять подключение MP3 плеера, телевизора или ноутбука к домашнему кинотеатру, кассетной магнитоле или музыкальному центру.
Таким образом, понятно, глядя на стандарт AUX что это отличная возможность подключать друг к другу различные звуковоспроизводящие гаджеты и технику, снабженную звукоусилителем. Даже если у вас завалялась в чулане работоспособная любимая кассетная магнитола, уступившая перед наступлением цифровой музыки, вы можете ее использовать снова, включив в AUX IN кабель от iPod или MP3 плеера.
sdelaj-sam.com
Купив машину начал думать как же слушать музыку в авто, так как магнитола стоит штатная, у которой нет ни USB, ни AUX. В принципе звучание вполне устраивало, но при езде радио ловило с помехами, а писать диски не очень то хотелось, решил было остановиться на выборе FM модулятора, но взяв у товарища на дегустацию его модулятор, мысль отпала, так как звучание оставляло желать лучшего. Но я нашел решение своей проблемы наткнувшись на 2 статьи
(,www.drive2.ru/l/6176406/) (www.drive2.ru/l/469703671878255027/)
о том как впаивают AUX провод в штатную магнитолу и вот оно счастье бюджетное решение проблемы с музыкой))По началу побаивался, думал спалю че го нить.так как опыта пайки «0».Но почитав что не один уже сделал, решил попробовать
1.купил два провода:кабель AUX и AUX удлинитель по 100р за каждый
2.приобрел самый дешманский паяльник и лабуду для пайки
Полный размер
Полный размер
Полный размер
Зеленым отмечены места клипс. Красный — шурупы.
Полный размер
откручиваем саму магнитолу
Полный размер

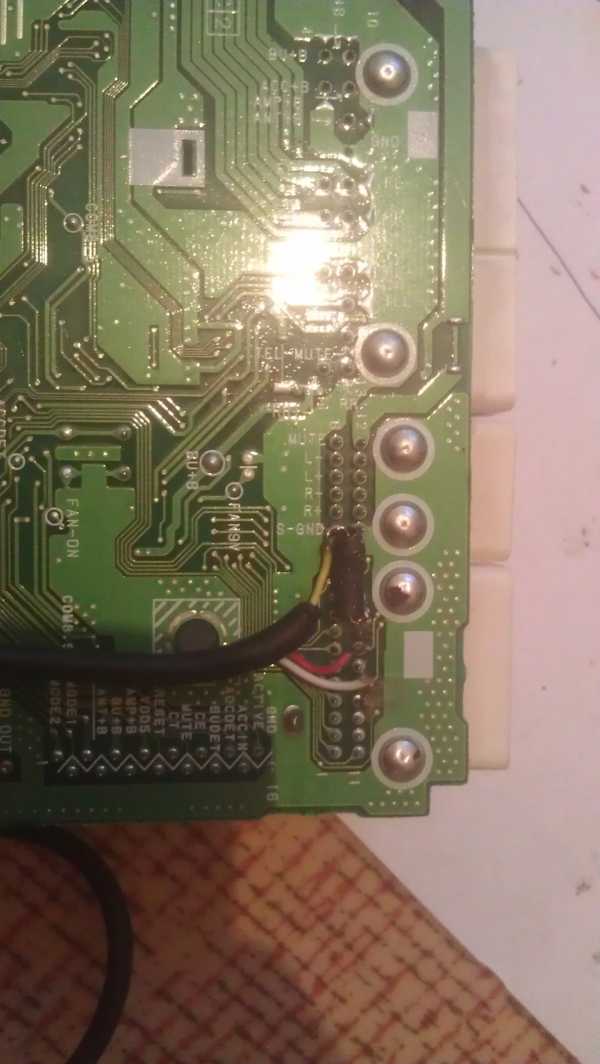

вот что получилось у меня
Полный размер
Полный размер
Как все припаяли:
1.В разобранном виде подключить основной шлейф к MD
2.Необходимо активировать MD:
3.Собрать переднюю панель магнитолы и подключить к машине.
4.Подготовить доступ к пускателю(кнопка) механизма MD
Полный размер
где то в этом районе
5.Привезти механизм в действие (симулировать подачу диска) Я отверткой толкал механизм через переднюю панель магнитолы(куда диск MD вставляется)
6.На момент музыка заиграет (при действии механизма) но т.к. Диска нет — механизм вернётся обратно и музыка отключится.
7.Повторяем действие симулируя подачу диска, и как только механизм дойдёт до конца — нажать пускатель (кнопку.)
Сохранение в памяти:
1.Выключить магнитолу
2.Снять шлейф от MD
3.Выключить ключ из замка зажигания
4.Подключить шлейф обратно
5.Далее включаем и проверяем режимы сд, фм, мд
ТОЛЬКО НЕ НАЖИМАТЬ извлечение MD
Музыка играет все огонь спасибо тем кто описал этот способ
Полный размер
Полный размер

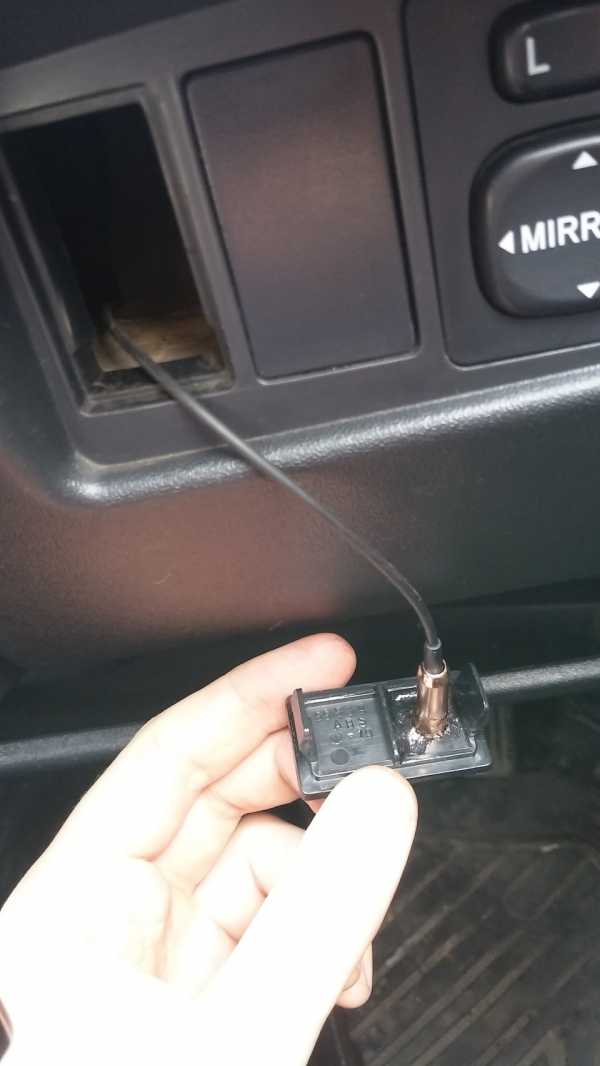

Им залил заглушку с удлинителем
Полный размер
Полный размер
Полный размер
Полный размер
В планах еще в соседнюю заглушку USB выхода вывести для зарядки телефона
www.drive2.ru
Нарыл в инете статейку о том как сделать AUX на штатной магнитоле, так же лежал без дела фм-модулятор с выходом jack 3.5, а так как фм модулятор проигрывал музыку с флешки с помехами решил «передать» с него сигнал на майфон через AUX, задумка удалась, не смотря на то что играет чуть тише, но качество намного лучше, чем через фм- модуляцию, решил этим заморочиться т к нет желания вываливать 2-3 рубля на эмулятор cd-чайэнджера ! фотки прилагаются, провода от джека припаивал к 15,17(каналы левый и правый) и минус на любую землю, выводам самого большого штекера в магнитоле!,19 вывод через резистор 2кОм на землю(GND)любую !Без разборки мафона ничего не получится! Кому статейка помогла тыкаем пальчик или спрашивайте, помогу чем смогу!
Цена вопроса: 400 ₽ Пробег: 120000 км
Нравится 34 Поделиться: Подписаться на машину
www.drive2.ru
Передо мною стояла задача: сделать AUX на магнитоле.
Задача по сути элементарная. Что может быть проще, чем перерезать дорожки от тюнера, припаять к ним проводки и вывести на кнопочку, которая будет переключать «тюнер/аукс» ?
Правда, просто?
Но только не для меня 🙂
Полный размер
AUX на магнитоле SUBARU
Итак.
Магнитола SUBARU
Сзади два гнезда — «AUX» и «CD Changer».
Полный размер
Гнезда сзади и припаянный на вход кабель
И там и там кроме сигнала идет цифровое управление, посему просто подать сигнал на вход и услышать его в динамиках не представляется возможным. Трассировка дорожек показала, как минимум от гнезда AUX сигнальные дороги идут на темброблок. Бинго! Только вот соответствующих кнопок включения на лицевой панели нет. Получается картина — наш сигнал на темброблоке есть, остается его переключить на наш сигнал.

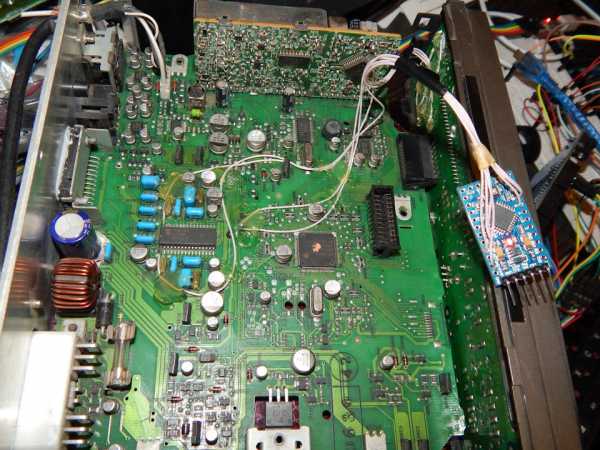

Для этого в разрыв шины управления темброблоком впаиваю свой «чип-тюнинг» — микроконтроллер atmega328, который читает шину, выхватывает по ней пакет данных для управления темброблоком, правит необходимые битики и посылает новый «правильный» пакет данных на темброблок. Кроме переключения на AUX добавил возможность включать режим LOUDNESS, управление которым в штате отсутствует.
Полный размер
Чип-тюнинг магнитолы
Полный размер
Чип-тюнинг магнитолы
Включение внешнего входа AUX и режима LOUDNESS я поручил неиспользуемой у нас в РФ кнопке ISR.
ISR это информационное «дорожное» радио в Японии и только для Японии (СВ 1620кГц). Эта кнопка у нас бессмысленна. И именно по этой причине управление моим «чип-тюнингом» выведено на эту кнопку.
По итогу:
Имеем полный штатный вид магнитолы, никакие сигнальные провода внутри не припаяны, не перерезаны.
Управление магнитолой полностью штатное, все регулировки звука все работает в штатном режиме.
Работу можно посмотреть на этом видео
Полный размер
AUX в действии
11 мес.
Нравится 23 Поделиться: Подписаться на автора
www.drive2.ru
Линейный вход принимает сигнал амплитудой 0,5 – 1,8 В. Такую величину сигнала поддерживают звуковоспроизводящие приборы с линейным выходом. Гнездо маркируется «AUX OUT» либо «CD OUT». Сигнал подающийся на наушники имеет такую же величину. Поэтому headphone-выход наушников отлично подключается к AUX IN-входу.
В конструкцию всех выше перечисленных звуковоспроизводящих устройств входит усилитель звука. Именно на него напрямую подаётся сигнал с линейного входа. По такому алгоритму усиливается сигнал генерируемый MP3 плеером и iPod’ом. Затем усиленный сигнал воспроизводят динамики громкоговорителей.
По этой методике можно слушать музыкальные коллекции собранные на плеере, планшете или телефоне через динамики автомобиля. Автомобильный приёмник или магнитолу соединяем через «AUX IN» с воспроизводящим устройством.
Подключение цифровых приборов управляется через меню, в аналоговых устройствах предусмотрен стандартный переключатель. Поскольку начальный уровень громкости проконтролировать сложно, рекомендуется перед подключением выставлять на минимальную отметку.
Наличие разъёма «AUX» подарит второе дыхание устаревшей аналоговой аппаратуре. Например, кассетный магнитофон может быть подключён к современному музыкальному центру или проигрывателю.
В современном мире насыщенном портативными коммуникационными устройствами, обладатель смартфона не представляет себе жизни без своего жужжащего друга. Идя на встречу требованиям рынка автопроизводители всё больше делают упор на интеграции телефонов и автомобиля. Огромное количество функций телефона усиливаются и поддерживаются мощной информационной системой современного авто.
Самой первой и популярной поддерживаемой функцией стало воспроизведение аудиоинформации. Присутствие «AUX»-входа в автомобиле помимо выше указанной возможности воспроизводить в пути любимые коллекции музыки и других аудиофайлов (учебные аудиокурсы, аудиокниги и пр.), имеет и другие преимущества.
Относительные, но плюсы присутствия «AUX»-входа в машине.
1. Не нужно тратиться на mp-3 диски.
2. Плеер, при возникновении необходимости, может полноценно заменить флешку.
Для подключения внешнего устройства к «AUX»-входу существует три варианта. Два из них предполагают трату финансов: приобретение стандартного переходника с контактом типа mini jack 3,5 mm или Bluetooth-аудио адаптера. Третий путь для увлечённых авто-радиолюбителей: переходник можно спаять самому. Потребуется два штекера, провод можно от наушников, паяльник и немного терпения.
После освобождения от внешней изоляции увидим по три провода. Одинакового цвета, ближе к пластмассовой базе в штекерах – база. Два других (зелёного и красного цвета) – к правому и левому каналам. Припаиваем их к «тюльпану» общий к металлическим основаниям, а от каналов к выводам разъёмов. После завершения работы соединения прозваниваем и изолируем.
Наиболее привлекательным кажется второй вариант. «AUX»-bluetooth адаптер является аппаратным ключом, подключаемым к любому 3,5 мм разъёму в т.ч. «AUX» стереосистемы. С его помощью осуществляется беспроводная передача звукового потока.
Среди плюсов этого варианта:
• Отсутствие проводов в салоне.
• Хороший кодек, поставляемый в комплекте, может повысить качество воспроизводимых композиций.
• Сопряжение устройств осуществляется нажатием одной кнопки, дальше всё сделает сам адаптер.
• Одновременно можно подключить несколько внешних устройств.
• Возможно голосовое управление, через дистанционный пульт или кнопками на корпусе адаптера.
Среди недостатков:
• Адаптер всё же нужно покупать.
• Он требует подзарядки.
Таким образом через вход «AUX» к стандартной медийной системе вашего автомобиля, можно подключить портативные устройства (телефоны, ноутбуки, планшеты и др.).
