Технические характеристики 5A FE 1,5 л/105 л. с.
Семейство А входит во вторую волну (1980 – 2000) японского моторостроения Toyota. Исполнение 5А имеет меньший диаметр поршня, чем предыдущей версии 4А – 78,7 мм вместо 81 мм. Объем двигателя снизился до 1,5 л, мощность до 105 л. с., крутящий момент до 143 Нм. В отличие от предыдущей серии двигатель 5A FE не имеет спортивных версий GE, турбированных модификаций и генераций с конструктивными изменениями.
ДВС 5A FE
Изначально в двигателе Toyota серии А заложен запас надежности, высокая ремонтопригодность и огромный запас запчастей. Выглядит схема двигателя следующим образом:
- R4 – рядная четверка, цилиндры проточены внутри чугунного корпуса, каналы смазки/охлаждения изготовлены во время отливки;
- ремнем приводится в действие и ГРМ, и навесное оборудование;
- моторы созданы для автомобилей C/D классов, семейств Caldina/Carina/Corona 170 – 210 и Corolla/Sprinter 90 – 110.
Блок цилиндров 5A-FE
Изготавливался ДВС в Японии для внутреннего рынка и в Китае для всей Юго-Восточной Азии. Важной особенностью является отсутствие соударения поршня/клапана при обрыве ременного привода. Другими словами, мотор 5A FE не гнет клапана.
Для того, чтобы увеличить мощность, в конструкции использован электронный EFI впрыск. Клапаны расположены относительно друг друга под углом 22,3 градуса. Система зажигания вначале трамблерная, затем без разносчика заряда двухкатушечная DIS-2.
Соответствуют технические характеристики 5A FE приведенным в нижней таблице значениям:
| Изготовитель | Tianjin FAW Toyota Engines Plant №1, North Plant, Deeside Engine Plant, Shimoyama Plant, Kamigo Plant |
| Марка ДВС | 5A FE |
| Годы производства | 1987 – 2006 |
| Объем | 1498 см3 (1,5 л) |
| Мощность | 77 кВт (105 л. с.) |
| Момент крутящий | 143 Нм (на 4200 об/мин) |
| Вес | 117 кг |
| Степень сжатия | 9,8 |
| Питание | инжектор |
| Тип мотора | рядный бензиновый |
| Зажигание | коммутаторное, бесконтактное |
| Число цилиндров | 4 |
| Местонахождение первого цилиндра | ТВЕ |
| Число клапанов на каждом цилиндре | 4 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | силуминовый литой |
| Выпускной коллектор | литой чугунный |
| Распредвал | схема DOHC 16V, два верхних вала |
| Материал блока цилиндров | чугун |
| Диаметр цилиндра | 78,7 мм |
| Поршни | оригинальные |
| Коленвал | литой, 5 опор, 8 противовесов |
| Ход поршня | 77 мм |
| Горючее | АИ-92-95 |
| Нормативы экологии | Евро-3 |
| Расход топлива | трасса – 4,5 л/100 км смешанный цикл 5,6 л/100 км город – 6,9 л/100 км |
| Расход масла | 0,5 л/1000 км |
| Какое масло лить в двигатель по вязкости | 5W30, 5W40, 0W30, 0W40 |
| Какое масло лучше для двигателя по производителю | Liqui Moly, ЛукОйл, Роснефть |
| Масло для 5A FE по составу | Синтетика, полусинтетика |
| Объем масла моторного | 3,3 л |
| Температура рабочая | 95° |
| Ресурс ДВС | заявленный 150000 км реальный 250000 км |
| Регулировка клапанов | шайбы |
| Система охлаждения | принудительная, антифриз |
| Объем ОЖ | 5,3 л |
| Помпа | GMB GWT-83A, Toyota 16110-19205, Aisin WPT-018 |
| Свечи на 5A FE | Denso K16R-U11, Bosch 0242232802 |
| Зазор свечи | 1,1 мм |
| Ремень ГРМ | Bosch 1987AE1121, 1987949158, 117 зубьев |
| Порядок работы цилиндров | 1-3-4-2 |
| Воздушный фильтр | Nitto, Knecht, Fram, WIX, Hengst |
| Масляный фильтр | Vaico V70-0012, Bosch 0986AF1132, 0986AF1042 |
| Маховик | под сцепление 212 мм, 6 отверстий для болтов |
| Болты крепления маховика | М12х1,25 мм, длина 26 мм |
| Маслосъемные колпачки | Toyota 90913-02090 впускные Toyota 90913-02088 выпускные |
| Компрессия | от 13 бар, разница в соседних цилиндрах максимум 1 бар |
| Обороты ХХ | 750 – 800 мин-1 |
| Усилие затягивания резьбовых соединений | свеча – 23 Нм шкив коленвала – 98 – 147 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 57 Нм (коренной) и 39 Нм (шатунный) головка цилиндров – три стадии 29 Нм, 49 Нм + 90° |
Руководство пользователя содержит описание параметров силового привода, регламент ТО и рисунки основных действий, позволяющих осуществить своими руками обслуживание мотора и его капитальный ремонт.
Содержание статьи
Особенности конструкции
Официальный мануал на атмосферный рядный двигатель 5A FE содержит описание конструкции:
- блок чугунный, цилиндры расточены в теле без гильз, что резко повышает ремонтопригодность и снижает себестоимость;
- головка блока цилиндров двухвальная с газораспределением DOHC 16V;
- вначале система зажигания состояла из общей катушки, трамблера, пучка высоковольтных проводов, позже добавилась вторая катушка по схеме DIS-2;
- здесь нет ни гидрокомпенсаторов, ни муфты VVTi, поэтому требования к качеству масла достаточно низкие;
- форсировка чаще всего производится по аналогии с движками АвтоВАЗа расточкой цилиндров;
- капремонт легко выполняется в гаражах собственными силами;
- особенностью конструкции является ременный привод одного распредвала, второй получает вращение зубчатым колесом от него.
ГБЦ 5A-FE
Конструкция очень простая, надежная, ремонтопригодная, высокоресурсная.
Перечень модификаций ДВС
В серии 5А существует всего лишь три варианта двигателей, одним из которых является 5A-FE. Два остальных являются его модификациями, соответственно:
- карбюраторное исполнение 5A-F выпускалось в период 1987 – 1990 г., ДВС имел мощность 85 л. с. и степень сжатия 9,8 единиц;
- в версии 5A-FHE произведена модернизация впускного коллектора, внутри ГБЦ установлены распредвалы с увеличенными фазами и высотой подъема кулачков, производился мотор в 1991 – 1999 годах, имел мощность 120 л. с., применялся исключительно на внутреннем рынке.
Модификация 5A FHE
Соответственно, применялось оригинальное навесное оборудование, не взаимозаменяемое с базовой версией 5A-FE.
Плюсы и минусы
Рядное атмосферное устройство ДВС обеспечивает ряд преимуществ владельцу:
- экономия эксплуатационного бюджета – АИ-92, наличие запчастей, самостоятельное обслуживание и ремонт на коленке;
- ресурс от 350000 км пробега, даже на отечественном бензине;
- возможность форсирования для повышения крутящего момента.
Впускной коллектор
Недостатки также присутствуют, но в моторах Toyota их не так много:
- регулировка тепловых зазоров клапанов каждые 30000 км;
- недоработка поршневых пальцев – фиксированная, а не плавающая посадка;
- интенсивный износ постелей распредвалов внутри ГБЦ;
- проблемы с системой зажигания.
Основным достоинством является отсутствие соударения клапана и поршня при внезапном обрыве привода ГРМ.
Список моделей авто, в которых устанавливался
Проектировался мотор 5A FE, не только под конкретные классы C и D, но и под семейства автомобилей Toyota:
- Carina – 1990 – 1992 в кузове АТ170, 1992 – 1996 в кузове АТ192 и 1996 – 2001 в кузове АТ212;
- Corolla – 1989 – 1992 в кузове АЕ91, 1991 – 2001 в кузове АЕ100, 1995 – 2000 в кузове АЕ110, Ceres 1992 – 1998 в кузове АЕ100;
- Corona – 1989 – 1992 в кузове АТ170;
- Soluna – 1996 – 2003 в кузове AL50 для Юго-Восточной Азии;
- Sprinter – 1989 – 1992 в кузове АЕ91, 1991 – 1995 в кузове АЕ100, 1995 – 2000 в кузове АЕ110, Marino 1992 – 1998 в кузове АЕ100;
- Vios – 2002 – 2006 в кузове AXP42 для Китая;
- Tercel – 1990 – 1994 в кузове седан для Чили и купе для Канады, США.
Toyota Soluna
Производитель ценил и характеристики двигателя, и удачную конструкцию исполнения 5A FE, поэтому даже после того, как на Toyota перестали устанавливать эти моторы, китайская компания FEW продолжила их выпуск для собственных машин FAW Xiali Weizhi.
Регламент обслуживания 5A FE 1,5 л/105 л. с.
Во время эксплуатации двигатель 5A FE требует периодического ухода в конкретные сроки:
- менять ремень ГРМ и навесного нужно после 50000 км;
- разработчиками рекомендовано регулировать тепловые зазоры клапанов через 30000 пробега;
- очистка для вентиляции картера изготовителем предусмотрена каждые 20 тысяч км;
- производитель рекомендует замену моторного масла и масляного фильтра через 7500 км;
- топливного фильтра хватает в среднем на 40000 пробега;
- по рекомендации производителя воздушный фильтр каждый год устанавливают новый;
- согласно дате выпуска антифриза с завода его хватает на два года или 40000 км;
- у свечей зажигания для движков ресурс 20000 пробега;
- выпускной коллектор прогорит уже через 60000 км.
Замена шланга системы охлаждения
После форсировки ресурс пар трения снижается на 20 – 30%, поэтому расходники придется менять чаще.
Обзор неисправностей и способы их ремонта
С увеличением пробега мотор 5A FE может выявить следующие неполадки:
| Стук | 1) нагар на клапанах 2) износ поршневых пальцев 3) износ распредвалов и их постелей | 1) раскоксовка и регулировка тепловых зазоров клапанов 3)замена распредвалов или гбц |
| Повышение расхода смазки более 1 л/1000 пробега | 1) выработка маслосъемных колец 2) износ маслосъемных колпачков | 1) замена колец 2) замена колпачков |
| ДВС глохнет | 1) поломка трамблера 2) износ бензонасоса 3) забившийся топливный фильтр | 1) замена трамблера 2) замена бензонасоса 3) замена фильтра |
| Обороты плавают | 1) забит клапан картерной вентиляции 2) выход из строя форсунок 3) поломка свечей 4) износ клапана холостого хода 5) засорение заслонки дросселя | 1) прочистка вентиляции картера 2) замена форсунок 3) замена свечей 4) замена КХХ 5) промывка дроссельной заслонки |
| Мотор не заводится | поломка датчика температуры | замена датчика |
Ремонт 5A FE
Указанные неисправности характерны для всего семейства А двигателей Toyota.
Варианты тюнинга мотора
Изначально двигатель 5A FE является дефорсированным относительно предыдущих версий, поэтому здесь возможен недорогой механический тюнинг:
- расточка цилиндров до 81 мм;
- использование поршней от 4A-FE.
Фактически пользователь получает предыдущий вариант мотора с объемом камер сгорания 1,6 л. Дальнейший тюнинг выполняется по классической схеме:
- шлифовка каналов впускного коллектора и ГБЦ;
- «злые» распредвалы, хотя бы от 5A FHE или с большими фазами;
- «паук» на выхлопе, «обманка» вместо второго датчика СО;
Тюнинг 5A-FE
Мотор является бытовым, поэтому оптимальным вариантом является свап на спортивную версию 4A GE. Немного дешевле обойдется турбо тюнинг:
- заказ кита на маломощную турбину;
- установка высокопроизводительных, типа 360сс форсунок;
- прямоточный с сечением 51 мм выхлоп;
- использование топливного насоса Walbro GSS342 производительностью 255 л/ч;
- переход на программное обеспечение Абит М11.3.
При получении 150 л. с. заметно снизится ресурс пар трения и движка в целом. Для его восстановления придется доработать головку, ШПГ и заменить коленвал.
Таким образом, мотор 5A-FE создавался для двух семейств автомобилей Toyota – Королла/Спринтер и Карина/Калдина С и D классов. Силовой привод очень надежный, экономичный, предназначенный для спокойного вождения в городском цикле. Конструкция плохо поддается форсировке, зато абсолютно ремонтопригодная.
auto-gl.ru
Двигатель 5ТДФ: технические характеристики

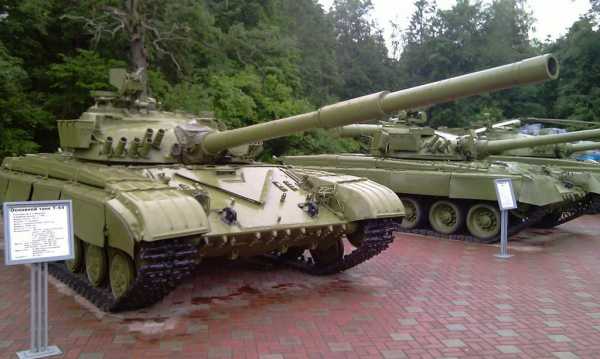

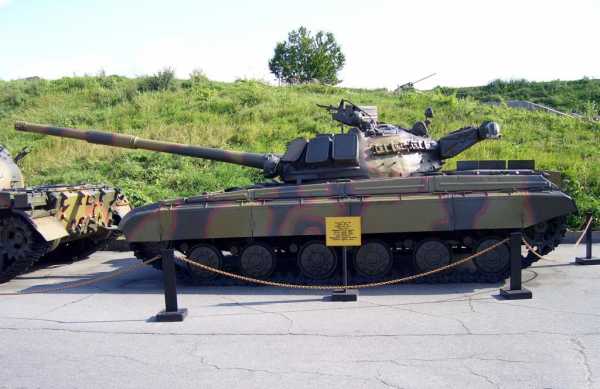

Двигатель 5ТДФ — это одно из самых уникальных изобретений в области силовых агрегатов. Он был изобретен еще в Советском Союзе. Отличительная черта в том, что он был разработан вовсе не для автомобилей, а для такого танка, как Т-64. Однако больше всего популярности ему принесла его необычная конструкция.
Общее описание оборудования
Двигатель 5ТДФ являлся пятицилиндровым. Только этот факт уже делал его достаточно необычным. Кроме этого, он имел в своей конструкции 10 таких деталей, как шатуны и поршни. Кроме того, здесь использовались два коленчатых вала одновременно. Поршни в цилиндрах совершали необычные движения. Они двигались навстречу друг другу, после этого обратно, снова навстречу и так далее. Отбор мощности в данном случае производился с обоих коленчатых валов, чтобы было максимально удобно для управления танком.
Принцип работы двигателя 5ТДФ — двухтактный. В данном случае поршни этого устройства играли роль золотников. Они открывали как впускные, так и выпускные окна. Другими словами, никакие клапаны или распредвалы в данном случае не использовались.
Из-за всех особенностей, которые были описаны выше, получилось так, что конструкция двигателя 5ТДФ была максимально эффективной и гениальной в некотором роде. Это объяснялось тем, что двухтактный цикл работы обеспечивал максимальную литровую мощность при работе двигателя, а его прямоточная продувка обеспечивала высокое качество наполнения цилиндров.
Впрыск агрегата
Двигатель 5ТДФ отличался еще и тем, что он представлял собой дизельный агрегат с непосредственным впрыском. Имеется в виду, что топливо подавалось в нужное пространство между поршнями за несколько мгновений до того, как они доходили до максимального сближения. Еще одна особенность здесь состояла в том, что, во-первых, сам впрыск производился четырьмя форсунками, а, во-вторых, он проходил по достаточно хитрой траектории, которая обеспечивала максимально быстрое смесеобразование.
Другие хитрости конструкции
Хитрости и особенности двигателя 5ТДФ вовсе не заканчивались на том, что было перечислено выше. Была еще одна изюминка, которая скрывалась в турбокомпрессоре. Сама турбина имела достаточно большие размеры и вместе с компрессором располагалась на валу. Кроме этого, у нее была механическая связь с одним из коленчатых валов двигателя. Данное решение считается гениальным. Во-первых, во время разгона танка компрессор несколько подкручивался за счет крутящего момента вала, что исключало такой недостаток, как турбояма. После того как образовывался достаточно мощный поток выхлопных газов и турбина раскручивалась до значительных оборотов, то мощность, которую она набрала, передавалась, наоборот, коленчатому валу. Все это повышало экономичность силового агрегата, а сама турбина называлась силовой.
Сюда же стоит отнести еще одну важную характеристику двигателя 5ТДФ — он был многотопливным. Другими словами, он мог эксплуатироваться и на дизеле, и на бензине, и на авиационном топливе, и на любой смеси этих видов.
Помимо перечисленных больших конструктивных особенностей, общая конструкция устройства насчитывала еще около полусотни небольших хитростей. Сюда можно было отнести и поршни со вставками из жаропрочной стали, и системы смазки с сухим картером, и много чего еще.
Цели двигателя
Естественно, что после такого технического описания 5ТДФ у многих может возникнуть вопрос о том, зачем же создавался данный силовой агрегат, какие цели преследовали его создатели.
Все эти изменения преследовали всего несколько довольно четко сформулированных целей. Во-первых, мотор должен был быть как можно более компактным, во-вторых, он должен быть экономичным. Однако самое главное — это получить достаточную мощность для работы такого средства, как танк. Важность данных требований объясняется следующим. Компактность может значительно облегчить компоновку танка, а значит, его можно будет быстрее собирать на заводе. Экономичность значительно влияет на автономность танка, то есть уменьшает потребность в частой дозаправке. Мощность же для силового агрегата танка важна тем, что она увеличивала такой важный параметр, как маневренность.
Результаты работы
Все старания конструкторов и ученых, которые разрабатывали данную модель двигателя, вовсе не прошли даром, результат работы был достаточно впечатляющим. Рабочий объем агрегата составлял всего 13,6 литра, но в самом форсированном состоянии он обладал мощностью более чем в 1000 л.с. Так как этот мотор эксплуатировался еще в 60-е годы, то данный результат считался выше всяческих похвал. По своей удельной литровой мощности, а также по габаритной мощности это изобретение превосходило любые другие изобретения любой армии в мире в несколько раз. Из-за его компоновки данное устройство довольно часто называли «чемодан».
Выпускается ли сейчас двигатель 5ТДФ? Справедливо будет сказать, что этот силовой агрегат все же не прижился, несмотря на все свои весомые преимущества. Он был достаточно сложен в исполнении, а к тому же был очень дорогим.
Эксплуатация оборудования
Так как какое-то время данный двигатель все же использовался, то есть определенная инструкция по его применению. Здесь достаточно большое внимание отводится материалам, а именно топливу, которое необходимо заливать. Хоть прибор и является многотопливным, основным видом его рабочей жидкости все же стал дизель. Выбор марки основывался на температуре окружающей среды. Так, если температура была не ниже +5 градусов по Цельсию, то использовалась марка дизельного топлива для быстроходных дизелей ДЛ. При показателях от +5 до -30 градусов по Цельсию использовалась другая марка — ДЗ. Если же в разгар зимы температура опускалась ниже отметки в -30 градусов по Цельсию, то использовалось топливо ДА.
Отдельно стоит добавить, что марка топлива ДЗ могла использоваться еще и в том случае, если температура превышала отметку в +50 градусов. Как и в любом другом двигателе, в этом использовалось масло, которое допускалось всего двух типов. Основным считалось М16-ИХП-3, однако если его не было в наличии или отсутствовала возможность его доливки в нужный момент, то его можно было заменять жидкостью МТ-16п. Однако при замене одного вида смазочного вещества на другое приходилось полностью сливать остаток предыдущего с картерной коробки, а только потом заливать новое. Оппозитные двигатели 5ТДФ были уникальными еще и по этим нескольким причинам.
Работа агрегата на разном топливе
Для того чтобы танк мог работать с разными видами топлива, он был снабжен специальным механизмом управления подачей топлива. Он имел всего два положения, которые могли быть переключены, в нужный момент. Первое положение обеспечивало эксплуатацию при заправке дизельным топливом для быстроходных дизелей, топливом для реактивных двигателей, а также бензином и смесями этих трех видов горючего в любых пропорциях. Второе же положение подразумевало переключение режима работы двигателя на использование только бензина в качестве рабочей смеси.
Есть несколько особенностей, которые возникают при переключении работы на бензин. Во-первых, необходимо не позже чем за 2 минуты до начала работы танка включить насос БЦН техники, а после этого в интенсивном темпе прокачать топливо при помощи ручного подкачивающего насоса. Во-вторых, вне зависимости от окружающей температуры окружающей среды перед запуском нужно произвести двойной впрыск масляной жидкости в цилиндры.
Технические параметры
Стоит сказать, что технические характеристики двигателя 5ТДФ достаточно высокие, а сам по себе он является уже второй модификацией, выпущенной в 1960 году. Первым был 5ТД, выпущенный в 1956 году. Мощность силового агрегата 5ТДФ составляла 700 л.с. Диаметр его цилиндров был равен 120 мм. Ход поршня был равен 2 х 120 мм. Число цилиндров составляло 5, а рабочий объем, как уже говорилось раньше, — 13,6 литра. Частота вращения составляла 2800 об/мин-1. Есть такой параметр, как габаритная мощность, которая у 5ТДФ составляет 895 л.с./м3. Удельная масса силового агрегата составляет 1,47 кг/л.с. Литровая мощность, которая характеризуется, как л.с./л, составляет 52. Это краткое техническое описание двигателя 5ТДФ.
fb.ru
Двигатель 5VZ-FE | Характеристики, проблемы, тюнинг
Характеристики двигателя 5VZ-FE
| Производство | Toyota Motor Manufacturing Alabama |
| Марка двигателя | 5VZ |
| Годы выпуска | 1995-2004 |
| Материал блока цилиндров | чугун |
| Система питания | инжектор |
| Тип | V-образный |
| Количество цилиндров | 6 |
| Клапанов на цилиндр | 4 |
| Ход поршня, мм | 82 |
| Диаметр цилиндра, мм | 93.5 |
| Степень сжатия | 9.6 |
| Объем двигателя, куб.см | 3378 |
| Мощность двигателя, л.с./об.мин | 190/4800 |
| Крутящий момент, Нм/об.мин | 298/3600 |
| Топливо | 95 |
| Экологические нормы | — |
| Вес двигателя, кг | 190 |
| Расход топлива, л/100 км (для 4Runner) — город — трасса — смешан. | 20.0 11.0 14.0 |
| Расход масла, гр./1000 км | до 1000 |
| Масло в двигатель | 0W-30 5W-30 5W-40 10W-30 |
| Сколько масла в двигателе, л | 5.3 |
| Замена масла проводится, км | 7000-10000 |
| Рабочая температура двигателя, град. | ~90 |
| Ресурс двигателя, тыс. км — по данным завода — на практике | — 300+ |
| Тюнинг, л.с. — потенциал — без потери ресурса | 400+ н.д. |
| Двигатель устанавливался | Toyota 4Runner Toyota Land Cruiser Prado Toyota Tacoma Toyota Tundra Toyota T-100 Toyota Granvia ГАЗ 3111 Волга |
| КПП, -5МКПП -4АКПП -5АКПП | Toyota R150F Toyota A340E/F Toyota A650E |
Надежность, проблемы и ремонт двигателя Тойота 5VZ-FE
Очередной двигатель для внедорожных моделей Toyota появился в 1995 году и был разработан на базе 3VZ-E. Блок цилиндров V6 с 60° развалом достался от 3VZE, но цилиндры были увеличены в диаметре с 87.5 мм до 93.5 мм, в них были помещены новые поршни под степень сжатия 9.6. Это позволило добиться рабочего объема в 3.4 литра.
Вместо одновальных ГБЦ, на 5VZ были использованы более современные головки, с двумя распредвалами. Они аналогичны тем, что применены на 3VZ-FE, но с некоторыми изменениями. Распредвалы на 5VZ более низовые, чем на 3-х литровом предшественнике. Также был заменен ремень ГРМ на другой. На 5VZ был использован маслоохладитель, а также доработан вентилятор системы охлаждения. Впускной коллектор был сделан более длинным, чем на 3VZ, для улучшения показателей на низких оборотах, система изменения длины ACIS не была использована. Выпускной коллектор оптимизированный, также несколько изменилась система зажигания и был применен фазированный впрыск топлива (как на 1MZ).
Вышеописанные изменения позволили оптимизировать двигатель для внедорожников, пикапов и коммерческой техники.
Для 5VZ-FE, компанией TRD, выпускались компрессор киты, которые позволяли увеличить мощность этих моторов до 245 л.с., а крутящий момент до 360 Нм.
Производство 5VZ было свернуто в 2004 году, а подкапотное пространство тойотовских SUV было плотно оккупировано более свежим 1GR-FE.
Проблемы и недостатки двигателей Тойота 5VZ
Основные проблемы 3.4-х литрового мотора такие же, как на 3-х литровом 3VZ, но проблема с прокладкой ГБЦ менее выражена и сам мотор несколько понадежней. Детальней об этом можно прочитать здесь.
Помимо Тойот, этот мотор использовался на автомобилях ГАЗ Волга, также это популярный вариант для свапа в другие российские авто (УАЗ Буханка, Барс, ГАЗ Газель и прочие).
Тюнинг двигателя Toyota 5VZ-FE
5VZ Компрессор
Имея такой двигатель, лезть в него со спортивными валами, пытаться переделать впуск-выпуск и прочее, не слишком разумное занятие, к тому же жутко дорогое. Для этого мотора можно купить компрессор кит от TRD, на базе компрессора Eaton M62. Новый стоит достаточно немало, но б/у можно найти за приемлемые деньги. Форсунки лучше использовать от 2JZ-GE. На давлении 0.5 бар, на сток поршнях, вы получите около 250-260 л.с. и значительную прибавку крутящего момента во всем диапазоне. Заменив шкив на 56 мм (2.2″), вы увеличите наддув до 0.6 бар и получите около 280 л.с. на 98 бензине. Установив спортивный выхлоп без катализаторов, вы добавите еще около 10 л.с. Можно купить шкив 2.1″ (или вообще 2″), тем самым поднять давление до 0.75 бар и получить более 300 л.с., но нужно снижать степень сжатия либо ставить впрыск водометанола.
РЕЙТИНГ ДВИГАТЕЛЯ: 4
<<НАЗАД
wikimotors.ru

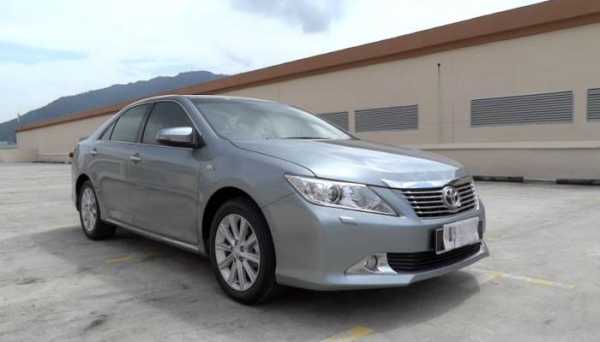

Бензиновый двигатель Тойота Камри 2.5 л. устройство ГРМ, технические характеристики Camry 2.5
Двигатель Toyota Camry 2.5 литра серии 2AR-FE стали устанавливать на Камри после 2008 года. В разных модификациях силовой агрегат выдает от 154 до 181 л.с. Сегодня в нашей стране дилеры предлагают Камри 2.5 мощностью 181 л.с. Подробнее о данном моторе читаем далее.

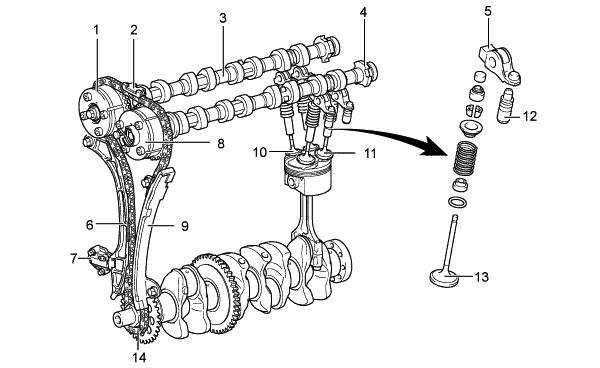

Устройство двигателя Камри 2.5
Рядный 4 цилиндровый 16-клапанный атмосферный агрегат имеет алюминиевый блок цилиндров и цепной привод ГРМ. Для удобства обслуживания в ГБЦ корпус подшипников распредвалов выполнен отдельно. Так же имеются гидрокомпенсаторы. Мотор имеет систему смены фаз газораспределения на обоих валах. Чугунные гильзы вплавлены в материал блока, а их специальная неровная внешняя поверхность способствует максимально прочному соединению и улучшенному теплоотводу. К сожалению капитальный ремонт двигателя с расточкой или гильзованием не предусмотрен. То есть после отведенного срока службы, или потере геометрии блока (вследствие перегрева мотора) блок цилиндров можно выкинуть на помойку.
Система VVT-i (DVVT — Dual Variable Valve Timing) позволяет изменять фазы газораспределения в пределах 50° для впуска и 40° для выпуска, что позволяет максимально эффективно использовать ресурсы двигателя Тойота Камри 2.5 л. Система управления двигателя EFI включает в себя распределенный, секвентальный впрыск топлива, дроссельную заслонку с электронным управлением. Что интересно управление режимами работы двигателя учитывает наличие противобуксовочной системы и берет на себя часть функций системы стабилизации и круиз-контроля.
Особенностью двигателя можно считать смещение коленвала относительно оси поршней для снижения нагрузки на поршневую группу. Коленвал имеет 8 противовесов на щеках, шейки уменьшенной ширины и традиционные отдельные крышки коренных подшипников. От коленчатого вала с помощью шестеренной передачи приводится балансирный механизм с полимерными шестернями. Смотрим на картинке ниже.
Головка блока цилиндров Toyota Camry 2.5
Головка блока цилиндров выполнена из алюминиевого сплава и стоит из —
1 — крышка подшипника, 2 — корпус распредвалов, 3 — головка блока цилиндров, 4 — отверстие свечи зажигания, 5 — выпускной клапан, 6 — впускной клапан. смотрим на рисунок выше.
Распределительные валы Camry устанавливаются в отдельный корпус, который затем монтируется на головку блока — это упрощает конструкцию и технологию обработки собственно ГБЦ. В приводе клапанов используются гидрокомпенсаторы клапанных зазоров и роликовые толкатели/рокеры.
Привод ГРМ двигателя Камри 2.5
Привод газораспределительного механизма осуществляется однорядной цепью (шаг 9,525 мм). Гидронатяжитель цепи со стопорным механизмом установлен с внутренней стороны крышки, но имеет доступ через сервисное отверстие. Смазка цепи осуществляется с помощью отдельной масляной форсунки. Схема привода ГРМ Toyota Camry 2.5 далее на рисунке.
Привод ГРМ цепной и состоит из следующих элементов.
1 — звездочка впускного распредвала
2 — демпфер
3 — впускной распредвал
4 — выпускной распредвал
5 — рокер
6 — башмак натяжителя
7 — натяжитель цепи
8 — звездочка выпускного распредвала
9 — успокоитель, 10 — впускной клапан
11 — выпускной клапан
12 — гидрокомпенсатор
13 — цепь.
На самом деле есть еще одна небольшая цепь, которая передает крутящий момент от звездочки коленчатого вала на звездочку масляного насоса.
Характеристики двигателя Тойота Камри 2.5 л.
- Рабочий объем – 2494 см3
- Количество цилиндров – 4
- Количество клапанов – 16
- Диаметр цилиндра – 90 мм
- Ход поршня – 98 мм
- Привод ГРМ – цепь (DOHC)
- Мощность л.с.(кВт) – 181 (133) при 6000 об. в мин.
- Крутящий момент – 231 Нм при 4000 об. в мин.
- Максимальная скорость – 210 км/ч
- Разгон до первой сотни – 9 секунд
- Тип топлива – бензин АИ-92
- Расход топлива по городу – 11 литров
- Расход топлива в смешанном цикле – 7.8 литра
- Расход топлива по трассе – 5.9 литра
Мотор Camry сочетается только с автоматической 6-диапазонной гидротрансформаторной трансмиссией. Что интересно специально для России двигатель настроили под употребление бензина марки АИ-92.
autoclub99.ru
лучшее масло, какой ресурс, количество клапанов, мощность, объем, вес
Самым «объёмистым» в серии считается двигатель 5S с рабочим объёмом 2,2 л. Первоначально разработанный для модели CAMRY в американо-европейском исполнении, на внутреннем японском рынке он появился в 1993 году, одновременно с моделью SCEPTER (которая по сути и являлась американо-европейской CAMRY). Позже этот двигатель стали устанавливать на теперь уже общую для всех рынков CAMRY/CAMRY GRACIA в кузове SXV20 (модель 1997 года), недавно снятую с производства. Двигатель 5S отличался умеренной мощностью, которая составляла 140 л.с. при 5600 об/мин.
Технические характеристики
| Производство | Kamigo Plant Toyota Motor Manufacturing Kentucky |
| Марка двигателя | Toyota 5S |
| Годы выпуска | 1990-2001 |
| Материал блока цилиндров | чугун |
| Система питания | инжектор |
| Тип | рядный |
| Количество цилиндров | 4 |
| Клапанов на цилиндр | 4 |
| Ход поршня, мм | 90.9 |
| Диаметр цилиндра, мм | 87.1 |
| Степень сжатия | 9.5 |
| Объем двигателя, куб.см | 2164 |
| Мощность двигателя, л.с./об.мин | 132/5400 135/5200 137/5400 138/5200 |
| Крутящий момент, Нм/об.мин | 197/4400 199/4400 197/4400 203/4400 |
| Топливо | 95 |
| Экологические нормы | — |
| Вес двигателя, кг | — |
| Расход топлива, л/100 км — город — трасса — смешан. | 12.2 6.9 9.0 |
| Расход масла, гр./1000 км | до 1000 |
| Масло в двигатель | 5W-30 / 10W-30 |
| Сколько масла в двигателе, л | 3.6 |
| При замене лить, л | 3.2 |
| Замена масла проводится, км | 10000 (лучше 5000) |
| Рабочая температура двигателя, град. | 93 |
| Ресурс двигателя, тыс. км — по данным завода — на практике | — 300+ |
Распространенные неисправности и эксплуатация
- Прекращение работы ТНВД. Как правило, сопровождается проникновением в картерную систему бензина и повышенной расхлябанностью ШПГ. Обнаруживается – по увеличению уровня масла, которое к тому же приобретает характерный бензиновый запах. Авто на ходу дергается, обороты плывут, мотор часто глохнет. Срочно менять ТНВД.
- Заклинило клапан рециркуляции вторичных газов EGR. Причина – плохой бензин и образование смол. Первичные симптомы – плавание оборотов, перебои в ритме мотора. Нужно прочистить или заглушить клапан.
- Падение оборотов. Сопровождается частой остановкой агрегата. Требуется промывка отсека дроссель-задвижки и коллектора на впуске. Кроме того, может быть сломанным бензонасос и загрязнен фильтр для воздуха.
- Сильный пережог бензина. Нужно отрегулировать систему зажигания, а также очистить форсунки, клапан на холостом ходу и БДЗ.
- Вибрации. Нужно поменять агрегатную подушку. Возможно, не работает какой-то цилиндр.
- Повышение температуры. Необходимо сменить радиаторную крышку.
5S – стабильный, долговечный (более 300 тыс. км) и динамичный двигатель, если достойно за ним ухаживать.
Видео по двигателю 5S
wikers.ru
Двигатель 5S | Характеристики, ремонт, масло, тюнинг и др
Характеристики двигателя Тойота 5S
| Производство | Kamigo Plant Toyota Motor Manufacturing Kentucky |
| Марка двигателя | Toyota 5S |
| Годы выпуска | 1990-2001 |
| Материал блока цилиндров | чугун |
| Система питания | инжектор |
| Тип | рядный |
| Количество цилиндров | 4 |
| Клапанов на цилиндр | 4 |
| Ход поршня, мм | 90.9 |
| Диаметр цилиндра, мм | 87.1 |
| Степень сжатия | 9.5 |
| Объем двигателя, куб.см | 2164 |
| Мощность двигателя, л.с./об.мин | 132/5400 135/5200 137/5400 138/5200 |
| Крутящий момент, Нм/об.мин | 197/4400 199/4400 197/4400 203/4400 |
| Топливо | 95 |
| Экологические нормы | — |
| Вес двигателя, кг | — |
| Расход топлива, л/100 км (Camry XV20) — город — трасса — смешан. | 12.2 6.9 9.0 |
| Расход масла, гр./1000 км | до 1000 |
| Масло в двигатель | 5W-30 10W-30 |
| Сколько масла в двигателе | 3.6 (Camry, Harrier) 3.9 |
| Замена масла проводится, км | 10000 (лучше 5000) |
| Рабочая температура двигателя, град. | 93 |
| Ресурс двигателя, тыс. км — по данным завода — на практике | н.д. 300+ |
| Тюнинг — потенциал — без потери ресурса | 400+ н.д. |
| Двигатель устанавливался | Toyota Camry Toyota Celica Toyota Mark II Wagon Qualis Toyota Harrier Toyota Scepter Toyota MR2 |
Неисправности и ремонт двигателя 5S-FE
Двигатель Toyota 5S самый большеобъемный мотор поздней серии S. В движке используется такой же блок цилиндров, как и на 3S/4S, но расточен под поршни 87.1 мм, применен другой коленвал с ходом 90.9 мм (был 86 мм), а так же применены два балансирных вала. В свет мотор вышел в 1990 году и находился в производстве до самого 2001-го, когда был заменен на новый 2.4-х литровый 2AZ-FE.
Двигатель 5S-FE, по сравнению с другими моторами, имеет весомый плюс, при обрыве ремня ГРМ, клапана не загибает, но доводить до экспериментов не стоит, замените раз в 100 тыс. км ремень и ездите со спокойной душой. В течении 11-ти лет производства, мотор 5S модифицировался и постоянно совершенствовался, об этом ниже.
Модификации двигателя Toyota 5S
1. 5S-FE Gen 1 — основной двигатель. Валы фаза 220 с подъемом 7.25 мм, степень сжатия 9.5, мощность 130 л.с. Годы производства: с 1990 по 1992 год, Ставился на Toyota Celica V ST184 и Toyota MR2 SW21.
2. 5S-FE Gen 2 — вторая версия мотора, используются другие распредвалы с фазой 218 и подъемом 8мм, мощность 135 л.с. Движок устанавливался с 1993 по 2001 год, на Toyota Camry XV10 и Celica ST204.
3. 5S-FE Gen 3 — третья генерация двигателя, мощность 133 л.с. Устанавливался с 1997 пр 1999 год на Toyota Camry XV20.
4. 5S-FE Gen 4- последняя версия мотора, мощность увеличена до 136 л.с. Ставился на Toyota Camry XV20 с 2000 по 2001 год.
Неисправности и их причины
По части проблем и неисправностей двигатель 5S полная копия 3S и 4S, чего-либо нового вы здесь не найдете.
Что имеем в итоге, нормальный двигатель, ничего особенного, никаких инноваций и сверхъествественных технологий здесь нет, типичный вариант для каждодневного автомобиля. Ездит долго, пробег в 300 с лишним тыс. км дело обычное, нормальный мотор.
Тюнинг двигателя Toyota 5S-FE
Чип-тюнинг. Атмо
В атмосферном варианте выжать из мотора ничего не удасться, конечно, вы можете поставить впуск-выпуск, но результат будет ~5 л.с., здесь нужно идти по пути турбо…
Турбина на 5S-FE/5S-FTE
Легкий наддув (до 0.4 бар) позволит нам существенно увеличить мощность и при этом мотор оставить штатным, а соотвественно обойтись минимальными вложениями. Берем весь турбокит от 3S-GTE на турбине CT26 и интеркулер, форсунки 360сс, выхлоп на 63 мм трубе прямоток, SAFCII и получаете до 200 л.с. Чтобы повысить отдачу, нужно заменить стандартные шатуны на шатун от 3S-GTE, стандартные распредвалы на тюнинговые с фазой 250-260, расточить впускные/выпускные каналы до размера 33.5/29.5мм, отшлифовать и поставить увеличенные клапаны от 3S-GTE с пружинками, топливный насос Walbro 255, все настроить. Никто не запрещает поставить коленвал и кованую ШПГ под низкую степень сжатия, легкий маховик, Garrett GT35 и дуть на все деньги, но это удел фанатов, не иначе.
Не сложно заметить, для реализации городского турбо, мы использовали комплектующие с мотора 3S-GTE, поэтому самый логичный, недорогой, стабильный, надежный и правильный тюнинг здесь, это замена двигателя на 3S-GTE.
РЕЙТИНГ ДВИГАТЕЛЯ: 3+
<<НАЗАД
wikimotors.ru
Двигатели Хонда L15A, L15B | Масло, характеристики, ресурс
Характеристики двигателя Хонда L15A/L15B
| Производство | Ogawa plant |
| Марка двигателя | L15 |
| Годы выпуска | 2002-н.в. |
| Материал блока цилиндров | алюминий |
| Система питания | инжектор |
| Тип | рядный |
| Количество цилиндров | 4 |
| Клапанов на цилиндр | 2 4 |
| Ход поршня, мм | 89.4 |
| Диаметр цилиндра, мм | 73 |
| Степень сжатия | 10.3 10.4 10.6 10.8 11.5 13.5 |
| Объем двигателя, куб.см | 1496 |
| Мощность двигателя, л.с./об.мин | 90/5500 100/6000 110/5800 114/6000 117/6600 120/6600 130/6600 152/6600 174/6000 205/5700 |
| Крутящий момент, Нм/об.мин | 131/2700 119/5000 143/4800 145/4800 145/4800 145/4800 155/4600 190/4600 220/1700-5500 260/2100-5000 |
| Топливо | 95 |
| Экологические нормы | — |
| Вес двигателя, кг | 100 (L15A) |
| Расход топлива, л/100 км (для Honda City) — город — трасса — смешан. | 8.5 5.0 6.6 |
| Расход масла, гр./1000 км | до 500 |
| Масло в двигатель | 0W-30 5W-30 5W-40 10W-40 |
| Сколько масла в двигателе, л | 3.6 |
| Замена масла проводится, км | 10000 (лучше 5000) |
| Рабочая температура двигателя, град. | — |
| Ресурс двигателя, тыс. км — по данным завода — на практике | — 300+ |
| Тюнинг — потенциал — без потери ресурса | 200+ — |
| Двигатель устанавливался | Honda Accord Honda Civic Honda CR-V Honda Fit/Jazz Honda Vezel/HR-V Honda BR-V Honda City Honda CR-Z Honda Freed Honda Mobilo |
Неисправности и ремонт двигателя Honda L15
С появлением Honda Fit была представлена новая серия двигателей Honda L, куда входили L12, L13 и L15. Самым объемным мотором был L15A. Этот двигатель заменил популярный мотор Хонда D15, который был чуть длинней и шире чем L15. Данный мотор использовал алюминиевый блок цилиндров высотой 220 мм, внутри блока установлен длинноходный коленвал с ходом поршня 89.4 мм, длина шатунов 149 мм, а компрессионная высота поршня 26.15 мм. Все это позволило получить рабочий объем 1.5 литра.
Этот блок накрыли 16 клапанной ГБЦ с системой VTEC, которая включается в работу с 3400 об/мин. Впускной коллектор на L15A VTEC длинный и ориентирован на низкие и средние обороты. Выхлоп из нержавейки с системой EGR.
Привод ГРМ на L15 цепной и не требует обслуживания на протяжении всего срока службы.
Существует версия с двумя свечами на цилиндр, которая называется i-DSI, на таких моторах применена головка с двумя клапанами на цилиндр. Эти автомобили созданы для экономии топлива и снижения вредных выбросов.
На L15 ставились ГБЦ с двумя распределительными валами и с системой i-VTEC. В 2015 году появилась версия L15B7 с турбиной TD03.
Также имеются автомобили с гибридными версиями L15, которые называются LEA и LEB.
Более детальное описание перечисленных моделей можно найти ниже.
Владельцам двигателя L15 нужно регулировать клапаны через каждые 45 тыс. км. Зазоры для холодного двигателя: впуск 0.15-0.19 мм, выпуск 0.26-0.3 мм.
Модификации двигателя Honda L15
1. L15A VTEC (L15A1) — двигатель с 16 клапанной головкой SOHC и с системой VTEC. Диаметр выхлопа 43 мм, степень сжатия 10.4, мощность 110 л.с. при 5800 об/мин, крутящий момент 143 Нм при 4800 об/мин. Устанавливался на Honda Fit, Mobilio, Airwave, Fit Aria.
2. L15A i-DSI (L15A2) — мотор с системой i-DSI, где используются по две свечи на цилиндр. Головка SOHC с двумя клапанами на цилиндр, диаметр выхлопа 38 мм, степень сжатия 10.8, мощность 90 л.с. при 5500 об/мин, крутящий момент 131 Нм при 2700 об/мин. Ставился на Honda Fit Aria и City.
3. L15A i-VTEC (L15A7) — мотор начал выпускаться в 2007 году и получил улучшенные впускной и выпускной коллекторы, поршни новой конструкции, облегченные шатуны, модифицированную систему охлаждения, а также доработанную 2-х ступенчатую систему i-VTEC на впускных клапанах, впускные клапаны были увеличены до 28 мм, а рокеры облегчены. Мощность возросла до 117 л.с. при 6600 об/мин, крутящий момент 145 Нм при 4800 об/мин.
4. L15B (L15B1) — мотор с головкой DOHC, с системой i-VTEC и с системой изменения фаз газораспределения на впускном распредвалу VTC. Впускные клапаны увеличены с 28 мм до 29 мм, а выпускные с 23 мм до 25 мм. На впуске использован пластиковый впускной коллектор.
Кроме того, этот мотор отличается новыми поршнями под степень сжатия 11.5, масляными форсунками, облегченным коленвалом с 4-мя противовесами. Мощность такого L15B1 — 130 л.с. при 6600 об/мин, крутящий момент 155 Нм при 4600 об/мин.
5. L15B Turbo (L15B7) — мотор с турбонаддувом и с прямым впрыском топлива. Двигатель использует легкие поршни, которые охлаждаются маслофорсунками, степень сжатия — 10.6. Блок накрыт DOHC ГБЦ с непосредственным впрыском и с системой изменения фаз газораспределения на обоих валах VTC. В качестве нагнетателя используется маленькая турбина Mitsubishi TD03, а давление наддува — 1.15 бар. Мощность двигателя L15B7 — 174 л.с. при 6000 об/мин, а крутящий момент 220 Нм при 1700-5500 об/мин.
6. L15B7 Civic Si — доработанный L15B7, в котором снизили степень сжатия до 10.3 и увеличили давление наддува до 1.4 бар. Мощность 205 л.с при 5700 об/мин, крутящий момент 260 Нм при 2100-5000 об/мин.
7. L15Z — двигатель с 16-клапанной головкой с одним распредвалом (SOHC) и с системой i-VTEC. Степень сжатия 10.3, мощность 120 л.с. при 6600 об/мин, крутящий момент 145 Нм при 4600 об/мин. Встречается на автомобилях для ЮАР и для стран Азии.
8. LEA — гибридный двигатель для CR-Z и Fit Hybrid. Он оснащается SOHC головкой с 16-ю клапанами и с системой i-VTEC на впускных клапанах, которая переключается на 2300 об/мин. На впуске используется новый впускной коллектор и электронная дроссельная заслонка, на выпуске доработанная выпускная система из нержавейки. Степень сжатия 10.4, мощность двигателя LEA — 122 л.с. при 6000 об/мин, а крутящий момент 174 Нм при 1000-1750 об/мин. Мощность электромотора 13 л.с., а двигателя 113 л.с. Так как их максимальная отдача достигается в разных диапазонах, то и совместная мощность 122 л.с.
9. LEB — гибридный двигатель для Vezel. Данный двигатель использует DOHC 16-клапанную головку с системой i-VTEC и с прямым впрыском. Степень сжатия 11.5, мощность 132 л.с. при 6600 об/мин, крутящий момент 156 Нм при 4600 об/мин. Мощность электромотора 30 л.с. Суммарная мощность 152 л.с. при 6600 об/мин, крутящий момент 190 Нм при 4600 об/мин.
10. LEB — аналог для Fit Hybrid, но работающий по циклу Аткинсона. Мотор оснащается распределенным впрыском топлива, а его степень сжатия увеличена до 13.5. Мощность LEB для Fit — 100 л.с. при 6000 об/мин, а крутящий момент 119 Нм при 5000 об/мин.
Проблемы и недостатки двигателей Хонда L15
Надежность двигателей L15A, L15B и других 1.5-ти литровых L-моторов находится на самом высоком уровне, здесь все предельно надежно и служит сотни тысяч километров без проблем. На i-DSI нужно менять все свечи при необходимости, а не только половину. В остальном, вовремя обслуживайте, используйте качественное масло, и мотор проблем не доставит.
Тюнинг двигателя Honda L15
L15A Атмосферник
Вообще говоря, тюнинг L15 занятие довольно бессмысленное в наше время, вокруг столько более мощных и быстрых автомобилей, как атмосферных, так и с небольшой турбиной, которые с недорогим чипом будут уезжать от Fit как от остановки. Но если очень хочется добавить мощности именно своему L15A VTEC, то вам нужен холодный впуск, дроссельная заслонка большего диаметра, необходимо сделать портинг ГБЦ, поставить коллектор 4-2-1, прямоточную выхлопную систему и купить Greddy E-manage Ultimate. После настройки мотора, вы получите мощность до 130-135 л.с. Можно пойти дальше и купить распредвал, коллектор или 4-х дроссельный впуск, зажать мотор, но это того не стоит. При необходимости получить больше мощности, ставят двигатель K20.
L15B Turbo
Для изначально турбированного L15B7 проблем нет — можно сделать чип-тюнинг, что поднимет давление наддува до 1.6 бар и даст до 200 л.с. на колесах. Если нужно больше, тогда покупайте холодный впуск, фронтальный интеркулер, (коих достаточно для Civic 1.5 турбо), выхлопную систему и Hondata. При максимальном давлении наддува 1.8-1.85 бар, можно получить 210-215 л.с. на колесах.
Владея атмосферным L15B, можно поставить на него турбо кит HKS и увеличить мощность до 150+ л.с. Но это нелогично, проблема в том, что кит с установкой стоит почти как Fit. Можно самому собрать и надуть до 200 л.с., это тот предел, который обычно держит сток мотор, но дешевле сменить автомобиль.
РЕЙТИНГ ДВИГАТЕЛЯ:5-
<<НАЗАД
wikimotors.ru
