Я — на связи: установка радиостанции — журнал За рулем

Чтобы СВ-станция надежно работала, очень важно правильно ее установить, подключить к антенне и питанию.

svyaz

Такого комплекта деталей хватит для монтажа СB-станции на любом автомобиле.

Такого комплекта деталей хватит для монтажа СB-станции на любом автомобиле.

Обычно на автомобиле место для СВ-радиостанции не предусмотрено. Кронштейн закрепляем на прочной и жесткой поверхности: во-первых, вибрации для станции вредны, во-вторых, при аварии она не сорвется. Задняя панель должна вентилироваться — за ней радиатор передатчика. А к панели с динамиком свои требования: ее нельзя прижимать, так как это заглушает звук.

svyaz

Пример установки в «Форде-Фокус» рядом с сиденьем водителя.

Пример установки в «Форде-Фокус» рядом с сиденьем водителя.

В легковом автомобиле станции обычно ставят в гнездо приемника, сбоку водительского сиденья, на полке у ног переднего пассажира, иногда водружают и на панель приборов. В грузовике чаще крепят над стеклом. Обычное место тангенты — рядом со станцией, на специальном язычке. Не менее популярно крепление резинкой к кронштейну салонного зеркала.

svyaz

КСВ-метр позволяет оценить качество настройки антенны.

КСВ-метр позволяет оценить качество настройки антенны.

Антенна станции задает ей нагрузку — без нее аппарат может сгореть! Основной элемент антенны — упругий металлический штырь. Его минимальная резонансная длина теоретически должна равняться четверти длины рабочей волны. Для «си-би» это примерно 2,7 м. Но такой хлыст может погнуть крышу, поэтому производители антенн штырь укорачивают. Потери «электрической» длины частично компенсируют согласующая и удлиняющая катушки, расположенные в основании антенны или на середине хлыста.

Длина кабеля-волновода от антенны к рации не произвольная — она кратна длине волны, деленной на удвоенную диэлектрическую проницаемость изоляции. Обычная длина — от 3,6 до 4 м. Удлинять, укорачивать, пережимать или оборачивать кабель вокруг антенны нельзя, с такой «бородой» она работать не будет.

Антенну можно крепить к водосливному желобку, но тогда «стрелять» она будет в основном в сторону крыши автомобиля. Самая лучшая антенна — врезанная в середину крыши: кабель и соединения будут всегда сухими, а диаграмма работы — почти круговой. Но дырявить крышу решится не всякий, поэтому так популярны антенны на магнитном основании. Увы, у них нет хорошего контакта с «землей» — и КПД ниже. Кстати, толщина резиновой прокладки под основанием антенны влияет на работу системы. И еще: повторно ставить антенну надо точно на то место, на каком ее настраивали, иначе изменится коэффициент стоячей волны (КСВ).

svyaz

www.zr.ru

Установка и настройка автомобильных антенн си-би диапазона

Каждый, кто хоть раз сталкивался с гражданской радиосвязью слышал про настройку антенн. Эта важная процедура является неотъемлемой частью процесса установки комплекта связи на автомобиль. Многие слышали, но не многие знают, и тем более, умеют это делать. В этой небольшой статье я расскажу о некоторых мифах, которые успели появиться вокруг этой темы, правилах установки антенн на автомобиль и, разумеется, о настройке.

Правила установки антенн я уже описывал в своей статье про автомобильные антенны гражданского диапазона, однако я постараюсь подробно осветить основные моменты этого процесса. Установка антенны процесс творческий, антенн много, автомобилей с разными кузовами еще больше, поэтому одного универсального решения (волшебной таблетки), увы, не существует. Однако надо сказать, что при условии соблюдения всех правил, у Вас есть шанс заставить антенну работать так, как задумал производитель, то есть эффективно.

Главные правила установки врезных антенн

    1. Антенна должна быть установлена на честную массу, несущий кузов. Устанавливать антенны на навесные элементы (фальшивую массу), двери, капот, багажник, крылья (иногда) не целесообразно. Даже если Вы используете кронштейн и зачистите краску в месте установки, эффективность такой системы сведется к эффективности магнитной антенны и мы теряем, примерно 30% эффективности, как на прием, так и на передачу. Прокидывать массу разными проводочками до несущего кузова смысла нет! Это будет не радиотехническая земля, а обычный громоотвод. После такой процедуры багажник или дверь хорошей землей не станут. На радиочастоте такой проводник будет являться LC цепочкой с плавающими параметрами, которая будет непредсказуемо влиять на настройку антенны. Надо сказать, что иногда такой фокус срабатывает, но чаще всего нет. При такой установке принимать антенна будет вполне сносно, но вот на передачу будет работать как магнитка или даже хуже.
    2. Высота и место установки антенны играют важную роль. Чем выше установлена антенна, тем эффективнее она работает. Установка «в крыло» или, еще хуже, в бампер сократят дальность приема-передачи процентов на 40-50. Лучше всего устанавливать антенну в центр крыши, хотя и не обязательно. Поговаривают, что установка на кронштейн, в угол крыши, никак не проигрывает установке в центр. Это не совсем так. В городе из-за переотражений эффект направленности выражен не будет, а вот на трассе или открытой местности, при работе на большие расстояния, направленность такой системы будет очень заметна. Причем, чем эффективнее антенна, тем заметнее будет эффект. Антенна будет эффективнее работать в сторону большей площади железной крыши! Причем, чем эффективнее антенна, тем больше этот эффект будет выражен и заметен. Но для большинства задач вариант установки в угол был бы более предпочтительным и здесь исходить нужно из соображений целесообразности.
    3. Если антенна врезается в крышу, место установки обязательно должно усиливается дополнительной металлической пластиной для обеспечения механической прочности.
    4. Удлиняющая катушка и полотно антенны должны быть максимально удалены от любых вертикальных металлических поверхностей расположенных параллельно полотну антенны (не менее чем на 0,5м). В противном случае, антенна установленная таким образом работать не будет из-за высокой реактивности пространства, поглощения и отражения сигналов в окружающих антенну предметах и элементах кузова. Особенно остро стоит эта проблема при радиофикации грузовых автомобилей.


Главные правила использования антенны на магнитном основании

  1. Антенны на магнитном основании, как и врезные антенны, нужно устанавливать на честную массу. Несущий кузов. В этом случае они будут работать, так как задумано производителем и у Вас будет больше шансов, что антенну удастся настроить. Установка антенны на багажник, как многие любят делать, может привести к снижению эффективности работы антенны примерно на 30% или вообще неработоспособности всей системы. Иногда это работает, иногда нет.
  2. Длину кабеля антенны на магните нельзя произвольно изменять, например, нарастить или укоротить. Антенна перестанет настраиваться и работать.
  3. Кабель магнитной антенны, проложенный по салону, не стоит сворачивать в бухту, поскольку это тоже может повлиять на настройки антенны.
  4. Настройка магнитки, не сильно, но зависит от положения оной на крыше или крышке багажника машины. Настроив антенну в одном положении, если убираете ее, уходя домой, старайтесь ставить на тоже самое место, когда она Вам нужна.

Настройка антенны

Пожалуй, это вторая по важности процедура после корректной установки антенны. От правильности установки и настройки антенны зависит судьба выходного каскада передатчика вашей рации. При неблагоприятном стечении обстоятельств (вы воткнули антенну и «забили» на ее настройку и проверку) передатчик может выйти из строя утащив за собой не только транзисторы выходного каскада, но и всю рацию целиком. Но как же проверить корректность установки?

Для настройки антенны, а также проверки корректности установки, нам понадобится прибор, КСВ метр. Что это такое и как им пользоваться я тоже уже описывал и даже снял парочку видео материалов, для тех, кто с ними еще не ознакомился, настоятельно рекомендую это сделать. Они ниже.

Грамотно установленная антенна, как правило, нуждается только в небольшой корректировке. Если своего прибора у Вас нет, и вы приехали к дяденькам которые оказывают подобные услуги и у которых такой прибор есть, но в голове нет понимания того как это все должно работать, то ваше взаимодействие с этими деятелями будет выглядеть примерно так.

Дяденька достанет грошовый прибор (SWR-420, SWR-430, SWR-171) или еще какой-нибудь похожий, со стрелками. Анализаторов антенн у них, как правило, нет и скорее всего они не знаю что это такое. Подключит прибор к рации и антенне, смотрите за ним, чтобы не перепутал гнезда подключения антенны и станции.

Нажмет один раз на передачу, с умным видом пощелкает тумблерами на приборчике, покрутит ручку и скажет, что надо от вашей антенны откусить кусок (в видео я об этом говорил)! Если встретили такого деятеля бегите от него подальше! Это радио, мать его, губитель! Как же правильно подводить настройку антенны? Ниже, небольшой алогритм.

Алгоритм настройки антенн

  1. Настройку антенны необходимо производить вдали от металлических, бетонных, деревянных или иных конструкций, деревьев в том числе, не менее 15-20 метров. По возможности нужно выехать на чистую, ровную, сухую поверхность (асфальт). Наличие других антенн си-би диапазона на расстоянии в 15-20 метров тоже может повлиять на настройку.

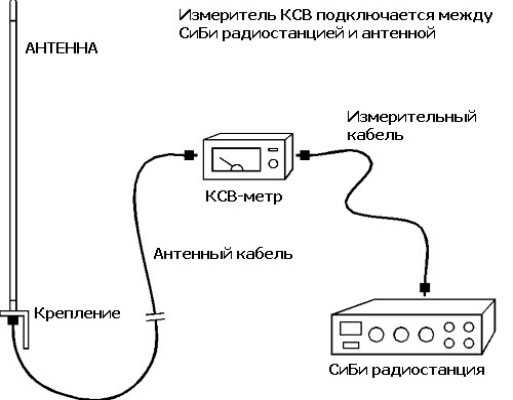

  2. Установить КСВ метр в систему между станцией и антенной, соблюдая правильность подключения. Усилитель при этом использовать недопустимо.
  3. Замер КСВ должен производиться в нескольких точках, на нескольких разных каналах и желательно в разных сетках, для составления полной картины того, что твориться в антенне и кабеле.
  4. Необходимо найти минимум КСВ (если он есть), записать где он находится (об этом я говорил в видео) и сделать соответствующие выводы о дальнейшей настройке. Если минимум КСВ находится ниже по частоте, то антенну нужно укоротить (привет дадькам с кусачками), если выше, то удлинить. Но в любом случае, минимум должен быть, если антенна установлена корректно и на качественной массе.
  5. Найдя минимум и приняв решение о дальнейшей настройке производим манипуляции с антенной, удлиняем или укорачиваем штырь, убираем или добавляем витки в катушку согласования.
  6. Возвращаемся к пункту 3. Цикл повторять до тех пор, пока не будет достигнут результат.

Надо сказать, что не всегда удается настроить антенну в КСВ=1, для некоторых сочетаний Антенна/Кузов, такой показатель не достижим. Такое часто бывает у Sirio Performer`ов Ничего страшного в этом нет, поскольку, например, при КСВ=1,5 потери будут около 5%, при КСВ=2, около 11%, что, в общем-то, не страшно и Вы, скорее всего, этого не заметите, и более того, это не повод для переживаний, скорее особенность данной конкретной установки.

Радиостанция будет уверенно работать при КСВ, вплоть до 3, при условии, что нагрузка носит чисто активный характер (обычным КСВ метром оценить невозможно, нужен анализатор). Для работы с усилителем, нужно придерживаться правила, что КСВ должен быть не больше 2.

Основные проблемы при установке и настройке антенн

  1. Если КСВ хотя бы в одной из сеток опустился ниже 2, значит, антенна работает корректно, не факт что правильно установлена, но сама антенна цела и функционирует.
  2. Если КСВ во всех сетках от 2 до 5. Это говорит, о плохой массе в месте установки либо о отсыревшем кабеле, либо об обрывах в катушках согласования самой антенне.
  3. Если КСВ во всех сетках выше 5 – антенна не работает и нужно искать проблему. Здесь может быть что угодно. Замыкание в кабеле. Это могло случиться при не грамотном монтаже разъема на кабель или при монтаже самой антенны. Либо наоборот, отсутствие где-то хорошего контакта, нет связи с антенной. Следует упомянуть, что у автотрансформаторных антенн (AT-73, AT-2001 Turbo, Sirio Performer 5000, AT-1000 Eagle) центральная жила кабеля, при корректной установке должна звониться на оплетку кабеля. У однокатушечных антенн (AT-72, AT-71, Alan 9+, AT-1700), оплетка должна звониться на массу кузова, а центральная жила на штырь.

Мифы о настройке антенн

  1. Настройка антенн помогает радикально улучшить прием и передачу. Отчасти это верно, но в реальной жизни, и на этом диапазоне, это практически не заметно. На прием и на передачу влияет грамотность установки антенны и наличие честной массы как противовеса.
  2. Антенны поставляются в магазины уже настроенные. Это не правда, поскольку, как правильно говорил дядька Кабан, покупая антенну, Вы покупаете только ее половину. Вторая половина, это кузов вашего автомобиля. Так что антенну настраивать нужно в любом случае.
  3. В природе существуют самонастраивающиеся антенны гражданского диапазона. Это бред. Си-Би антенна не имеет активных элементов для таких процедур.

Если Вы вспомните еще какие-то мифы связанные с этой темой, милости прошу в комментарии.

Всем удачи, 55, 73!

Нашли что-то полезное? Поделитесь с друзьями!

radiochief.ru

7 лучших автомобильных радиостанций - Рейтинг 2019 (топ 7)

С появлением мобильного телефона жить стало проще и комфортней. Но во многих случаях и по разным причинам эффективней оказывается автомобильная радиостанция. Возможность переговоров по ней не зависит от абонентской платы, зоны покрытия и длинного номера. Благодаря рации диапазона Си-Би 27 МГц всегда можно наладить нужную связь, узнать о ситуации на дорогах или вызвать экстренную помощь. Есть одно «но» – все эти действия осуществимы только при наличии хорошего аппарата, например, одного из нижеприведенных.

Автомобильную радиостанцию какой фирмы выбрать

Рынок аудиотехники насыщен автомобильными радиостанциями разных производителей. Причем разного качества.

Заслуженной популярностью пользуется продукция следующих компаний:

1. MegaJet

2. Optim

3. Vector

4. Alan

5. Prezident

Все производители давно находятся на рынке, изготавливают качественные товары, имеют высокую репутацию.

Самой известной из пятерки является французская фирма Prezident. Рации этой компании, кроме того, что качественные, наиболее дорогие.

Рекомендации:

Лучшие автомобильные радиостанции для города

Для таксистов больших городов

Optim 778 – мощная Си-Би рация, работающая на частоте ≈ 27 МГц с модуляциями FM (ЧМ) и AM – при первой выдает до 50 Вт, при второй – до 20 Вт. В

наличии ручной SQ и автоматический ASQ шумодавы, режимы «ЭХО» и сканирования, защита от контакта с полярным источником, а также функциональная клавиатура, позволяющая быстро переключаться на нужный канал, – в том числе «дальнобойный» «15» или экстренный «9/19», размещенный в сетке D.

Прибор хорошо спроектирован, для большинства пользователей не нуждается в усилителе. Значительное количество кнопок не усложняет эксплуатацию.

Достоинства:

  • по 400 европейских и российских каналов;
  • максимальная досягаемость радиосвязи, минимальные нелинейные искажения, качественный прием и передача сигналов;
  • энергонезависимая 8-канальная память;
  • с дисплея с приятной подсветкой хорошо считываются показатели;
  • высокие качество сборки и чувствительность приемника;
  • простота и удобство управления.

Недостатки:

  • выборочный перегрев радиатора – нестабильная работа выходного каскада;
  • жесткий провод.

Девайс в дебюте получился очень перспективным, но «сырым» – не раз подвергался критике по поводу мелких и более серьезных недочетов.

Как следствие, несколько раз совершенствовался, претерпел ряд изменений, в результате старания оказались не напрасными – последняя версия у водителей заслужено пользуется высокой популярностью.



Для таксистов малых городов

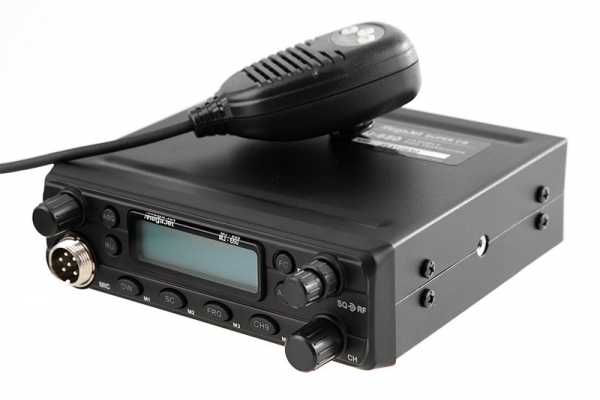

MegaJet MJ-650 – СВ модель с выходной мощностью 8‒10 Вт, работающая в 6 частотных сетках – на каждую из них приходится по 40 европейских и российских каналов.

Качество функционирования обеспечивается энергонезависимой памятью и автоматическим шумодавом, FM и AM модуляциями, возможностями сканирования, мониторинга и отслеживания 2-х линий приема.

Для удобства эксплуатации в прибор встроен аттенюатор – он управляет чувствительностью. Мощный 3-ваттный динамик усилен HD системой улучшения звука. Аппарат готовый для работы «с коробки» – при желании и умении можно немного улучшить модуляцию.

Достоинства:

  • независимый синтезатор частоты,ЖК-дисплей с подсветкой, аттенюатор, 2 шумоподавителя;
  • удобное и понятное управление;
  • переключение с «0» на «5» и обратно выполняется 1-ой кнопкой;
  • надежность, широкий диапазон, приятный звук.

Недостаток:

  • o редкие претензии к корпусу, дребезжащему при высокой громкости, и пластиковым ручкам, которые бывают хлипковаты.

Станция MJ-650, заменившая 600-ю модель, превзошла своего предшественника по ряду пунктов, – как следствие, пользуется спросом у потребителей, занимает в разных рейтингах топовые позиции. Подавляющее большинство пользователей 650-ым «полностью довольно».



Для автокурьеров

Vector VT-27 Comfort – добротная Си-Би рация, функционирующая с выходной мощностью до 10 Вт на гражданских ≈ 27 МГц – доступны по 450 каналов E и R, а также частотные FM и амплитудные АМ модуляции.

Оснащается ручным и автомат регулятором шумоподавления, 10-ю нишами независимой от энергии памяти, а также мощным динамиком, высококачественным микрофоном и 2-разрядным светодиодным дисплеем.

Станция умело сконструирована – случайно сбить настройки при эксплуатации не представляется возможным. Главное, в отличие от многих других, прибор не нуждается в доработке – при необходимости увеличения радиуса действия укомплектовывается усилителем или предпочтение отдается версии НР со 17-ю Вт на выходе.

Достоинства:

  • предохранение от перегрева транзистора выходного каскада термопастой и слюдяной прокладкой;
  • включатель «15» и «19/9» каналов, легко считываемый дисплей;
  • защита от перепадов напряжения и статического электричества;
  • качественный аккуратный монтаж;
  • надежность, широкий диапазон;
  • низкая цена.

Недостатки:

  • тихая, хотя и качественная, модуляция;
  • сравнительно немаленький «возраст».

Аппарат не нашпигован множеством кнопок и переключателей, не представляет собой чудо техники, но всем необходимым он оснащен и работу выполняет исправно. Пользователи, предварительно понимающие, для чего покупается данная модель, получают ожидаемые положительные результаты.



Лучшие автомобильные радиостанции для трассы

Для дальнобойщиков

MegaJet MJ-650 turbo – переработанная версия MJ-650, в которой при FM модуляции мощность возросла до 18 Вт, при АМ – до 16 Вт. Конструкция доукомплектовалась транзистором 2SC1969, дополнительным диодом, ключом управления питанием и литым алюминиевым радиатором, призванным предотвращать перегрев.

По-прежнему имеются 6 сеток с 240 каналами, 2 шумодава, отдельно устроенный синтезатор частоты, энергонезависимая память. – А также возможность мониторинга, сканирования и 2-линейного DW отслеживания. Оснащается прибор ЖК-дисплеем, динамиком, тангентой и множеством функциональных кнопок, одной среди которых быстро пробиваются каналы «21», «15», «9».

Достоинства:

  • звание лучшего товара года;
  • аттенюатор, корректирующий чувствительность приемника;
  • 1-кнопочный переключатель между российским и европейским форматами частот;
  • надежность, практичность, большой радиус действия.

Недостатки:

По отзывам пользователей можно сделать выводы: если MJ-650 получился лучше MJ-600, то MJ-650 turbo вышел не хуже MJ-650, более того, радиус действия станции значительно увеличился.



Для путешественников

Prezident Lincoln II ASC MOD – продвинутая СВ радио-модель, работающая с модуляциями SSB, FM, AM, CW в 400R и 400E каналах и выдающая, соответственно, мощность 31, 28, 12, 31 Вт. В наличии станции: автоматический и ручной шумоподавители, система VOX активации, мониторинг 2-приемов DW, блокировка клавиатуры.

В оснащение входят вмонтированный КСВ метр, мультифункциональный LCD дисплей, гарнитурный разъем, регулятор уровня мощности. Кроме того, аппарат обладает фильтрами импульсных и высокочастотных помех, а также настройщиками уровня чувствительности, тона звучания и защиты от перенапряжения. В сущности, найти более функциональный радиоприбор, чем представленный Lincoln, практически возможно.

Достоинства:

  • система тонового кодирования, режим репитера, 10 уровней регулируемого освещения;
  • широкий диапазон частот, в том числе субтональных – от 38 до 104;
  • богатый функционал, множество разноплановой защиты, отличная модуляция;
  • мягкая корректная работа шумодава, приятный звук из динамика;
  • информативный, но не перегруженный дисплей;
  • досконально выполненный монтаж, шикарный дизайн.

Недостаток:

Авторация выглядит великолепно, работает замечательно – пользователи в восторге.



Для авто-радиолюбителей

MegaJet MJ-333 – улучшенная версия 300-й Си-Би модели – обладает существенным преимуществом: подавление шумов теперь выполняется не только в ручном, а и в автоматическом режиме.

В наличии 8 Вт мощности, ЧМ/АМ модуляции, функция сканирования, 120 (плюс 15 скрытых HD) каналов на 3 сетки с возможностью сдвига на европейскую «5».

Оснащается всевозможными переключателями, в том числе на аварийную «9», обзорным многофункциональным дисплеем, удобной тангентой с микрофоном, громким динамиком. Хорошо сбалансированная рация имеет все необходимые опции, функционирует ровно – без сбоев и провалов.

Достоинства:

  • стабильная и точная работа кварцевого синтезатора частоты;
  • мягкое светодиодное подсвечивание как монитора, так и кнопок;
  • отличные прием и передача;
  • надежность в эксплуатации, проста в управлении;
  • эргономичный дизайн, бюджетная стоимость.

Недостаток:

  • слегка приглушенная модуляция на дальних дистанциях.

Современная модель удачно заменила предшественника – оснащается новыми полезными функциями, но в оптимальном количестве. Нарекания по существу отсутствуют. Девайс востребован у водителей.



Для дальнобойщиков, путешественников и авто-радиолюбителей

Alan 42 Plus – один из немногих портативных аппаратов, работающих в «гражданском» диапазоне частот: 27 МГц. Технически характеризуется: выходными мощностями 1 и 4 Вт, FM и AM модуляциями, 800 каналами – 400 RU с нулями и 400 PX с пятерками.

Питается от батареек или прикуривателя автомобиля. Обладает возможностями: сканирования 2 каналов (Dual Watch), шумоподавления, блокировки клавиатуры, подключения к антенне машины.

Оснащается подсвечиваемым многофункциональным дисплеем, разъемом для подсоединения микрофона, кнопкой включения экстренного 9-го канала. Отличается положительной особенностью: может использоваться в качестве как автомобильного, так и переносного переговорного устройства.

Достоинства:

  • режим экономии энергии, возможность клавиатурной блокировки, наличие S-метра;
  • предусмотрено подключение гарнитуры;
  • богатая комплектация, компактность, удобство в обращении;
  • универсальность, надежность, чувствительность приемника.

Недостатки:

  • слабая «родная» антенна;
  • низкокачественный чехол из кожзаменителя.

Несмотря на некоторые слабые места, в целом, станция пользователям нравится. Отмечается ее полезность в разных житейских ситуациях. Крайнее удивление вызывает непрактичность антенны, которая в данном случае ассоциируется с «ложкой дегтя».



Какую автомобильную радиостанцию купить

На современном рынке присутствует множество радиостанций, в том числе автомобильных. Если не знать тонкостей выбора, купить наиболее подходящий девайс будет нелегко. Исходить нужно от целого ряда факторов, основные среди которых следующие: топографические условия эксплуатации – городские «джунгли», загородная траса, ровная открытая или горно-лесистая местность; уровень назначения – профессиональный или любительский. А также соответствие требований техническим характеристикам: выходная мощность, количество каналов, наличие российского и (или) европейского формата частот; виды шумоподавителей и модуляции; возможность быстрого выхода на «15» канал дальнобойщиков и «9» аварийный.

1. Для эффективной работы таксистам при солидной выходной мощности нужно много каналов – чем больше, тем лучше. Поэтому им подойдет станция: Optim 778 – для больших городов; MegaJet MJ-650 – для тех, что поменьше.

2. Дальнобойщикам, «приватизировавшим» «15» канал и амплитудную модуляцию в самый раз будет рация: MegaJet MJ-650 turbo – при условии, что они предварительно не планировали устанавливать усилитель.

3. Рядовым хозяевам автотранспорта можно порекомендовать MegaJet MJ-333.

4. Еще 1 фактор, влияющий на выбор – это стоимость. Если она не идет в расчет, можно приобрести Prezident Lincoln II ASC MOD. Этот прибор подойдет всем категориям.

Друзьям это тоже будет интересно





Хочешь получать актуальные рейтинги и советы по выбору? Подпишись на наш Telegram.

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

vyboroved.ru

Как запитать радиостанцию в автомобиле

По просьбам трудящихся выкладываю короткую статью по правилам подключения аппаратуры связи гражданского диапазона (и не только) в автомобиле. Написать этот небольшой обзорный материал нужно было бы раньше, да и информации, в общем-то, достаточно, но все не доходили руки.

В принципе, все просто, но соблюдение нижеописанных правил позволит Вам получить максимум от выбранной и установленной аппаратуры связи. Избежать потенциально возможных проблем, вроде сильного ухудшения связи по причине наводок со стороны бортовой сети автомобиля. Вся информация лично проверена на практике.

Общие принципы

Схематически, способ запитки от бортовой сети рации и усилителя представлен на рисунке ниже (спасибо ci-bi.com), рисунок я несколько изменил и сделал более общим, но придумывать что-то более подробное смысла нет, иллюстрация отличная.

Красным и черным цветом показаны провода питания рации и усилителя. Голубым — ВЧ кабели соединяющие антенну и усилитель, усилитель и рацию.

  • Питание радиостанции должно осуществляться от аккумулятора автомобиля отдельным проводом. Тянем от аккумулятора только один плюсовой провод, минус тянуть не нужно. На протянутый провод рядом с аккумулятором устанавливаем предохранитель, чтобы в случае не запланированного замыкания плюсового провода на массу не произошло его возгорание и соответственно пожар в машине. Штатный предохранитель радиостанции при этом ликвидировать не нужно. Номинал подкапотного предохранителя выбираем из рекомендаций ниже.
  • Минус радиостанции подключаем непосредственно к кузову в месте установки проводом минимальной длины. Масса должна быть надежной, это важно. Идеально использовать для этого какие-нибудь шпильки вваренные в кузов.
  • Допускается подключение радиостанции и усилителя к аккумулятору двумя проводами (плюс и минус). При этом нужно помнить, что длина проводов в этом случае должна быть одинакова и на минусовую клемму рядом с аккумулятором тоже необходимо установить предохранитель. Плюсовой и минусовой провода необходимо свить вместе, получив витую пару. Но такой метод более трудо- и материально-затратен и если Вы уверены в надежности бортовой сети своего автомобиля и его кузов не представляет собой гнилое, дырявое ведро, то лучше избрать классический способ подключения.
  • Усилитель, если планируется его использование необходимо запитывать точно также как и радиостанцию (плюс с аккумулятора, минус с кузова). Можно использовать тот же самый провод от аккумулятора, однако сечение его должно быть больше чем для питания одной лишь радиостанции, конкретные цифры ниже.
  • Для управления усилителем, если он установлен в труднодоступном месте, в цепь его питания можно включить реле для оперативного включения/выключения. Для этого можно использовать обычное реле стартера от автомобилей ВАЗ или ГАЗ, рассчитанное на ток 20-40А. Распиновка и способ подключения такого реле показана на рисунке.

Выбор сечения проводов и номиналов предохранителей для питания рации и усилителя

Провода лучше всего использовать медные, многожильные типа ПВ-3 и им подобных.

  • Радиостанция, без усилителя. Длина питающего провода менее 2,5 м – 1 мм.кв, если длина более 2,5 м, то – 1,5 мм.кв, подкапотный предохранитель 5-10А.
  • Радиостанция, с усилителем 100 ватт (KL203, КП101-12, 747). Длина питающего провода менее 2,5 м – 1,5мм.кв, более 2,5 м – 2,5 мм.кв. подкапотный предохранитель 15-20А
  • Радиостанция, с усилителем 150-200 ватт (SG200, KL300, KL400). Длина питающего провода менее 2,5 м – 3 мм.кв, более 2,5 м – 4 мм.кв, подкапотный предохранитель 25-30А.
  • Радиостанция, с усилителем 280-400 ватт (SG400, KL500, 797). Длина питающего провода менее 2,5 м – 4,5 мм.кв, более 2,5 м – 6 мм.кв, подкапотный предохранитель 40-50А.

Предохранитель у аккумулятора лучше всего использовать флажковый, как во всех современных автомобилях. Найти их не сложно, равно как и колодки к ним.













В случае использования предохранителей 40-50А, лучше всего использовать предохранители для питания авто акустики. Хорошо зарекомендовали себя предохранители больших номиналов с держателями в виде колб.

Питания радиостанции и усилителя одним или двумя проводами?

Поскольку существует несколько мнений на счет правильности подключения, одним или двумя проводами, то от себя скажу, что, в принципе, возможны оба варианта. Но в каждом конкретном случае нужно принимать решение исходя из особенностей конкретного автомобиля. Иногда проблемы с помехами и саовозбуждениями не удается решить при помощи одной схемы подключения и тут может помочь альтернативная.

Преимущества подключения только одним проводом к АКБ

  • Тянем только один провод от аккумулятора.
  • Используем только один предохранитель у аккумулятора.
  • Нет проблем с отключением массы от АКБ, при таком подключения не образуется петля заземления через антенный кабель.
  • Такое подключение не чувствительно к синфазными помехам, а противофазные замечательно давятся встроенным в радиостанцию фильтром.

Недостатки подключения только одним проводом к АКБ

  • Иногда, особенно на ржавых кузовах сильно б/у автомобилях и в некоторых других случаях, когда кузов автомобиля не может служить полноценным проводником постоянного тока возможны всякие спецэффекты. В этом случае лучше использовать альтернативную схему подключения минуса непосредственно к АКБ.

Преимущества подключения двумя проводами к АКБ

  • Проистекают из недостатков подключения минусового провода к кузову. При использовании двух проводов мы изолируемся от дефектов и особенностей проводимости кузова конкретного автомобиля.

Недостатки подключения двумя проводами к АКБ

  • При правильно установленной антенне, на честной массе, и отключении массы, например выключателем массы от АКБ образуется земляная петля, и если забыть включить массу, то при попытке завести двигатель весь стартерный ток потечет через оплетку кабеля антенны.
  • Необходимо устанавливать дополнительный предохранитель, на провод, идущий к минусовой клемме аккумулятора.
  • Необходимо тянуть второй провод к АКБ
  • При таком подключении образуется земляная петля между аккумулятором и радиостанцией, обладающая своей резонансной частотой и при неблагоприятных условиях вполне способная собирать помехи с бортовой сети и окружающего пространства.

И помните, правильное питание – залог корректного функционирования аппаратуры. Некоторые станции очень капризны в отношении правильного и стабильного питания, пример тому MegaJet MJ-555, которая при недостаточном напряжении будет глючить. Кроме того, правильно запитанное оборудование связи в гораздо меньшей степени подвержено помехам которые способна генерировать бортовая сеть автомобиля и прочее оборудование, вроде китайских зарядников, блоков питания дешевых регистраторов и прочий электронный хлам в который китайцы в целях экономии не поставили соответствующие фильтры ради удешевления. Но это тема для отдельной статьи.

Всем удачи, 55, 73!

Нашли что-то полезное? Поделитесь с друзьями!

radiochief.ru

Установка рации в машину, как подключить и как установить радиостанцию в авто

В этой статье мы  дадим вам ряд полезных советов, которые следует учесть, устанавливая радиостанцию в машину. Итак, для того, чтобы автомобильная рация хорошо работала, крайне важно её правильно установить, подключить к антенне и питанию. Чаще всего место для радиостанции в автомобиле не предусмотрено. Поэтому в комплект каждой автомобильной рации входит специальный крепежный кронштейн и монтажная скоба. Так как для рации вредна любая вибрация, кронштейн надо закреплять на жесткой и ровной поверхности.

Монтаж рации.

Не надо забывать и о том, что задняя панель рации должна вентилироваться, а панель с динамиком нельзя прижимать, чтобы не заглушить звук. Радиостанция CB устанавливается в машине в таком месте, чтобы она не мешала и не отвлекала от управления автомобилем. Чаще всего их устанавливают в гнездо приемника, сбоку водительского сиденья, иногда на панели приборов. В грузовике CB рация устанавливается над стеклом.

Подключение питания.

Прежде всего, во избежание короткого замыкания отсоединяем электросистему от аккумулятора. Далее черный «отрицательный» провод от рации присоединяем к «массе» машины. Красный «положительный» напрямую к блоку предохранителей. Для того чтобы радиостанция выключалась автоматически при выключении зажигания, Вам нужно подключить кабель питания к контактам замка зажигания.

Установка антенны.

Наибольшей популярностью пользуются антенны CB диапазона с вертикальной поляризацией и круговой диаграммой направленности типа Ground Plane (используется для мобильных объектов). Минимальная длина антенны должна равняться четверти длины рабочей волны. Однако длинную антенну не хочется водружать на свой автомобиль, поэтому производители укорачивают ее размер и компенсируют  его удлиняющей катушкой, которая расположена в основании или на середине хлыста.

Антенны бывают на магнитном основании и врезными. Преимущество антенны на магнитном основании заключается в том, что её можно легко спрятать внутрь машины на время стоянки, а магнит обеспечит надежное крепление при быстрой езде и тряске. Лучше всего устанавливать антенну в наивысшей точке автомобиля в центре поверхности (середина крыши), которая выбрана для установки.

Настройка.

Осталось настроить антенну с помощью КСВ - метра. Для этого изменяем длину штыря (укорачивание или наращивание), добиваясь коэффициента стоячей воды (КСВ), близкого к единице. После этого проверяем КСВ на соседних каналах. Если он меняется, следовательно, антенна работает.

Если Вы сомневаетесь в своих силах в установке или настройке автомобильной рации, обращайтесь за помощью по телефону: +7 499 372-00-72. Мы рады будем вам помочь решить любую проблему!

Полезная статья? да (36) / нет (7)

Товары, относящиеся к данной статье

Комментариев к статье: "Установка рации в автомобиль." - 0 (шт.)

hittele.com

Установка радиостанций (раций), установка антенн и монтаж базовых станций.

Построение систем связи, установка радиостанций и антенн.

Перечень работ Лицензии и сертификаты Реализованные проекты Отзывы клиентов Контакты

ГК «Комплексные системы связи Северо-Запад» является системным интегратором цифровых и аналоговых систем связи на базе продуктов Motorola, Kenwood и Hytera. В компании работают специалисты по инсталляции и настройке телекоммуникационного оборудования разного уровня. Для осуществления подобной деятельности компания имеет разрешительные документы, сертификаты и лицензии, а также выступает генеральным подрядчиком в масштабных проектах. Инженеры технического отдела обладают десятилетним опытом и регулярно проходят курсы повышения квалификации.

Качество услуг обеспечивается исключительным соблюдением внутренних регламентов организации, отвечающих всем требованиям системы менеджмента качества ГОСТ Р ИСО 9001-2001, ГОСТ Р ИСО 9001-2008. Компания является членом саморегулируемой организации (СРО) НП "Инжспецстрой - Электросетьстрой".

Спектр монтажных услуг не ограничивается системами в области сухопутной, морской и речной радиосвязи. Мы активно развиваем направление по обслуживанию комплексных систем безопасности, диспетчеризации и энергетических систем предприятий. В то же время выполняются услуги по установке Си-Би и УКВ радиостанций (раций) в автомобиль, базовых станций и антенн мобильной связи.

Пусконаладочные работы являются завершающим этапом инсталляции, включают в себя мероприятия по достижению работоспособности системы в целом и проверке на соответствие параметрам проектной документации. В случае необходимости специалисты компании проводят обучение персонала в собственном техническом центре либо в учебных центрах производителей оборудования.

Мы предлагаем оптимальное решение задачи, основанное на конкурентной рыночной среде и возможности кредитных и лизинговых операций - от простых односайтовых систем до многосайтовых распределенных диспетчерских радиосетей на базе собственных программных разработок Купол DMR.

Стоимость и перечень работ:

# Наименование работ Стоимость
1 Установка радиостанции в автомобиль (подключение к бортовой сети, антенна на кронштейне) от 3000 руб
2 Монтаж автомобильной радиостанции на спецтехнику и автомобили специального назначения ДОГОВРНАЯ
3 Установка врезной автомобильной антенны с открытой прокладкой кабеля и настройкой КСВ от 1500 руб
4 Установка магнитной автомобильной антенны с открытой прокладкой кабеля и настройкой КСВ
от 1000 руб
5 Монтаж дополнительных элементов радиосвязи (усилители, фильтры и пр.)  от 1000 руб
6 Монтаж базовой антенны (опора высотой до 3-х метров)
9000 руб
7 Монтаж базовой антенны (опора высотой до 6-ти метров)
12000 руб
8 Монтаж базовой антенны (опора высотой до 9-ти метров)
16000 руб
9 Командировка технической группы в рамках предпроектных работ (в пределах РФ) ДОГОВОРНАЯ

Скачать полный прайс на услуги сервисного центра.

Перечень работ Лицензии и сертификаты Реализованные проекты Отзывы клиентов Контакты

k-radio.ru

Установка автомобильной радиостанции • МОЙМЕХАНИК.РФ

Что это за услуга?

Автомобильная радиостанция – устройство радиосвязи с другими подвижными либо стационарными объектами. Часто устанавливается для согласования движения транспортных средств в составе колонны. Большинство автомобильный радиостанций работает в гражданском диапазоне (СВ). При выборе радиостанции обратите внимание на функцию автоматического подавления шумов - ASQ, информативность дисплея (мощность, номер канала, частота). Установка автомобильной радиостанции требует знаний в области автоэлектрики, радиотехники и радиосвязи. В радиостанциях используется амплитудная или частотная модуляция (АМ и FМ). Для одновременной работы на внутренних и европейских частотах необходимо выбирать радиостанции с переключением (мульти – multi).

В каждом современном автомобиле желательно иметь, радиостанцию и антенну для создания автомобильной радиосвязи. Выпускаются и устанавливаются радиостанции и антенны для: легковых авто, автобусов и грузовых автомобилей.

Установка радиостанции в автомобиль дает возможность:

  • быстро и бесплатно общаться в пути с другими водителями на совместном  канале (АМ модуляции), уточняя необходимые маршруты, местонахождение СТО, АЗС, мест питания и отдыха;
  • знать размещения радаров, постов и патрулей ГИБДД, потому что водители в дороге постоянно передают друг другу подобную информацию;
  • попросить помощь в случае возникновения экстремальной ситуации, поломки транспортного средства, аварии;
  • наличие постоянной связи, в отличие от мобильного телефона;
  • одновременно и бесплатно обмениваться информацией в колонне автомобилей на одном из 40 каналов (особенно уместно, когда поездка проходит по местности без мобильной связи).

В России в основном представлены новые модели СиБи радиостанций  (АМ / FМ, 40 каналов), антенны от 30 сантиметров до 2 метров и аксессуары к ним. Радиостанции оборудованы автоматическими шумоподавителями ASC, которые позволяют полностью устранить шумы.

Установку, обслуживание и ремонт изделия должен выполнять только квалифицированный специалист. Ведь только опытный механик знает, как установить автомобильную рацию, что будет служить гарантией высокого качества работы устанавливаемой радиостанции при условии соблюдения всех правил эксплуатации, приведенных в инструкции. Пренебрежение мерами безопасности и доступ к установке некомпетентных лиц может привести к поломке радиостанции, повреждению электропроводки автомобиля, удару током или дорожно-транспортному происшествию. Перед установкой всегда лучше проконсультироваться, как проводится установка радиостанции в автомобиль. Цена установки тоже имеет значение.

Правильная установка – залог долгой и надежной работы

Вся продукция устанавливаемая в авто должна быть сертифицирована в России, и должна  предоставляться гарантия 5 лет. Ведь от правильной установки и работы станции может зависеть многое.  При неправильной установке в систему могут попасть насекомые или пыль, воздействовать  на работу и другие посторонние факторы. Так же водитель должен знать правила эксплуатации автомобильной рации. В ином случае по причине нарушения пользователем правил использования могут возникнуть аварийные ситуации.





Имейте ввиду

Не ориентируйтесь на максимальную мощность радиостанции, в большинстве стран она ограничена. Как правило, уверенное расстояние приемопередачи составляет около тридцати километров. Применение радиостанций эффективно в условиях затрудненного GSM-приема при совместных поездках на отдых, постоянном бесплатном общении при работе, проведении спортивных мероприятий.

Установка автомобильной радиостанции

Антенна от автомобильной радиостанции

Радиостанция для автомобиля

Наши рекомендации

В комплект поставки радиостанции входят кронштейн крепления, набор проводов, микрофон. При установке следует обратить внимание:

  1. Часто радиостанцию устанавливают в нишу радиоприемника легкового автомобиля. Это неправильно, ниша слабо вентилируется, в отопительный сезон туда может поступать горячий воздух. Корпус радиостанции нагревается мощным высокочастотным передатчиком, в случае перегрева он может выйти из строя.
  2. В грузовых автомобилях чаще всего радиостанцию устанавливают вверху впереди под крышей салона.
  3. Антенна располагается вертикально по центру на максимальной высоте крыши. При этом можно использовать врезные антенны или антенны на магнитном основании (для съема на стоянках). Нельзя устанавливать антенну на неметаллические поверхности. У нее будет неправильная диаграмма направленности, уменьшится дальность радиосвязи.
  4. При установке радиостанции с магнитным креплением в зимнее время необходимо удалять с места установки снег и лед, иначе параметры антенны будут нарушены.
  5. Эксплуатацию радиостанции можно начинать только после настройки КСВ (коэффициента стоячей волны). Настройку следует производить только на используемой частоте и на конкретном автомобиле, на котором будет эксплуатироваться радиостанция.

Правильная установка антенны, выбор типа автомобильной радиостанции, корректное подключение – еще не гарантия обеспечения максимальных функциональных возможностей устройства. Очень важным параметром является коэффициент стоячей волны (КСВ). От правильности его регулировки напрямую зависит эффективность работы антенны. Только опытный специалист может настроить антенно-фидерный тракт.

mymechanic.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
