Что такое ШРУС трипоидный?

ШРУС, или шарнир равных угловых скоростей, – это механизм, с помощью которого обеспечивается передача крутящего момента от системы трансмиссии на колеса. При этом тяга передается на ведущие управляемые колеса без потерь в мощности. Механизм позволяет обеспечивать повороты до 70 градусов.

Существует несколько типов ШРУСов, которые применяются в переднеприводных авто. Сухариковые устанавливаются преимущественно на тяжелые грузовики или автобусы. ШРУС трипоидный применяют во внутренних конструкциях из-за их характеристик осевых перемещений. Спаренные карданные угловые шарниры не особенно популярны по причине сложной конструкции. Шариковый ШРУС наиболее распространен на переднеприводных автомобилях. Такие установлены на моделях от «АвтоВАЗа».

Функция и расположение шарнира

О том, что представляют собой эти узлы, для чего они предназначены, знает достаточно малое число автомобилистов. И даже больше – на различных форумах эта деталь имеет множество названий.

Это и ШРУС трипоидный, и ШРУС внутренний, и трипоид, часто просто граната. Но, так или иначе, это шарнир равных угловых скоростей, но с некоторыми конструктивными особенностями. Зачастую такие механизмы можно найти на автомобилях со стороны привода. Также каждый автолюбитель должен знать, что деталь эта состоит из роликов сферической формы и вилки. Данная конструкция позволяет узлу перемещаться по оси в больших пределах, обеспечивая при этом изменения угловых скоростей.

Для чего необходим трипоид?

Автомобиль может перемещаться за счет привода, который передает крутящий момент к ведущим колесам. Но если бы в системе отсутствовали ШРУСы, то в момент поворотов колес диски бы не смогли вращаться. И вот за счет того, что трипоидный ШРУС имеет определенные особенности конструкции, углы между полуосями могут изменяться. В результате машина двигается вне зависимости от того, в каком положении ведущие управляемые колеса.

История изобретения ШРУСа

Впервые шарнир равных угловых скоростей был изобретен в 1927 году. Патент на этот механизм получил инженер-механик Альфред Рцепп – очень долго конструкция носила имя этого механика. Сегодня это устройство автолюбители знают под простым названием – «граната». Эта деталь считается одним из основных узлов для любого переднеприводного автомобиля. Но ШРУСы устанавливают и на заднеприводные авто, и даже на полноприводные. В случае с полноприводными авто, шарнир необходим для обеспечения большей жесткости крепления заднего редуктора. Также за счет применения данного элемента обеспечивается независимость в задней подвеске.

Как устроен ШРУС

Когда выходит из строя трипоидный ШРУС на ВАЗ «Приоре», то оказывается, что далеко не каждый автолюбитель знает о нем достаточно. Хотя конструкция шарнира достаточно проста. Но то место, где он установлен, и сложные поломки заставляют автовладельца обращаться для ремонта в СТО. Естественно, это невыгодное решение. Стоит разобраться в конструкции детали самостоятельно.

Нужно сказать, что ресурс шарнира равных угловых скоростей очень высокий, и если правильно ухаживать за механизмом и своевременно обслуживать его, то он может работать 200-300 и более тысяч километров. Принцип его работы чем-то напоминает устройство и работу человеческого коленного сустава. Но в отличие от коленей, ШРУС трипоидный имеет более простую конструкцию.

Устройство шарикового ШРУСа

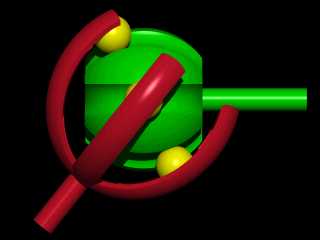

Начнем с устройства внешнего узла. Механизм состоит из корпуса в виде сферической чаши и шлицевого отверстия под выходной вал.

Внутри корпуса находится обойма, напоминающая сферический кулак, и ведущий вал. Также механизм состоит из сепаратора в виде кольца с проделанными в нем отверстиями для удержания шариков. Ну и, естественно, в устройстве имеются и сами шарики.

Особенности конструкции трипоидного подшипника

ШРУС трипоидный от обычного отличается только тем, что подшипники в нем не шариковые, а игольчатые. Механизм имеет три плоскости, где установлено три игольчатых подшипника. В основе внешнего шарнира лежат шарики. А во внутреннем – ролики с подшипниками игольчатого типа. Неважно, внешний шарнир или же он внутренний — сверху на деталь обязательно устанавливается пыльник. Он защищает механизм от попадания пыли и грязи.

В отличие от традиционных шарниров шарикового типа, ШРУС внутренний трипоидный – это более нежный механизм. Если внутрь него попадет даже небольшое количество грязи, это может привести к выходу детали из строя. Также отличия в смазке. Она должна быть предназначена специально для игольчатых подшипников. Другая сюда не подходит.

Особенности трипоидных

ШРУС трипоидный в зависимости от модели может иметь разную степень свободы, которую этот механизм передает от трансмиссии колесам. Функции данного узла сводятся к обеспечению максимально ровного вращения. На карданное соединение полуосей возлагают такую же функцию, но такими способностями оно не обладает. Даже если одна из полуосей будет вращаться равномерно, то на вторую крутящий момент передается прерывисто.

Характеристики трипоидов

За счет того, что в конструкции используются игольчатые подшипники, такие механизмы имеют очень высокую стойкость к износу. Также значительно снижены потери на трение элементов между собой в узле. Трипоидный ШРУС 2110 может изгибаться на угол до 18 градусов. Что касается максимального осевого перемещения, то этот показатель составляет до 55 миллиметров. Механизм способен компенсировать вибрацию двигателя и коробки передач на более чем 60%. Особенность детали еще и в том, что она не может выйти из строя в один момент, оставив машину без возможности дальнейшего движения. Это важно для любителей внедорожной езды и трофи-рейдов. Даже несмотря на хрустящие звуки и вибрации, деталь в аварийном состоянии даст возможность доехать до СТО.

Какой из ШРУсов лучше?

Среди автолюбителей нет единого мнения о том, какая же конструкция лучше, поэтому на этой почве возникает немало споров. Одни говорят, что трипоидный ШРУС лучше, другие – что шариковый. Многие при этом выделяют преимущества трипоидных шарниров.

Так, эти механизмы способны работать практически без люфтов под углами до 45 градусов. Колесо может поворачиваться на достаточные углы. К плюсам относят высокую надежность и долговечность, большие продольные перемещения, устойчивость при скручивании, хороший КПД. Также выделяют простоту монтажа, замены и обслуживания за счет большого количества пространства в месте его установки. Еще в пользу трипоидного ШРУСа можно сказать, что он отлично ставится на место шарикового и наоборот. Трипоидные шарниры имеют меньше деталей в конструкции. Соответственно, механизм дешевле в производстве и меньше стоит.

Сомнений нет в том, что лучше приобретать именно трипоидные шарниры. Они имеют более высокие характеристики и в случае поломки позволят на автомобиле добраться до места ремонта.

О смазках для трипоидных шарниров

Специалисты утверждают, что смазка для трипоидного ШРУСа нужна строго специальная, предназначенная для игольчатых подшипников. Однако применять 158 смазку, которая как раз и предназначена для подшипников игольчатого типа, категорически запрещается.

Для изготовления ее применяют литиевые загустители. Работает она при температурах не выше 120 градусов. Внутренние шарниры могут нагреваться до температур более 160 градусов. Смазочные материалы для внутренних шарниров – жидкие. Их рекомендуют заливать в пыльник, который установлен на приводе, а затем собирать конструкцию. Заливают обычно от 100 до 130 грамм. Более точные объемы указаны у производителя.

Состав смазки для современных шарниров

Чаще всего эти продукты изготавливаются на основе минеральных масел и дополнительно содержат дисульфид молибдена как антифрикционную присадку. Такая смазка имеет черный цвет, и поэтому многие путают ее с графитовыми смазочными материалами, которые для ШРУСов категорически не подходят. Обыкновенный «Литол-24» имеет слабые антифрикционные характеристики и тоже не походит для шарниров.

Трипоидный ШРУС ВАЗ 2110 и других моделей авто рекомендуют смазывать специальными продуктами на основе бария. Отличие их – это более широкие диапазоны температур, в которых смазка может работать без потери характеристик. Так, она не теряет своих качеств при температурах от -30 до +160 градусов.

Типовые неисправности трипоидных шарниров и причины

Эти механизмы изготавливаются из особо прочных материалов, которые могут эксплуатироваться в течение длительного времени. Но по некоторым причинам эти узлы все-таки выходят из строя.

Первая из причин – это агрессивный стиль вождения. Чем сильнее водитель будет нажимать на педаль акселератора, тем большие нагрузки испытывает привод и, соответственно, трипоидный подшипник. Вторая причина, по которой узел выходит из строя – это повреждения пыльника. В результате в механизм попадает грязь и пыль, за счет чего увеличивается трение. Первыми признаками поломки может служить вибрация при движении машины или в процессе разгона. Также она может ощущаться при езде на высоких скоростях. Наконец, со стороны двигателя будут слышны стуки при движении на малых оборотах.

Если наблюдаются подобные признаки, необходимо поехать на эстакаду или смотровую яму и внимательно продиагностировать шарниры. При этом осматривать нужно не только внутренние, но и внешние механизмы. Если видны даже незначительные повреждения пыльника, тогда передвигаться на таком автомобиле нельзя. Это может быть опасно. В таком случае специалисты рекомендуют демонтировать деталь, промыть ее, заменить сальник и установить назад. Также можно установить полностью новый механизм.

Заключение

Если проанализировать отзывы автовладельцев, рекомендации производителей и советы автомехаников-профессионалов, то стоит устанавливать на автомобиль ШРУС трипоидный. Шариковый узел имеет меньшую надежность, а значит, быстрее выйдет из строя и потребует замены. Что касается этого процесса, то с ним справятся те автомобилисты, которые имеют минимальные навыки обслуживания. Для ремонта даже не обязательно иметь смотровую яму — достаточно лишь поддомкратить нужную часть автомобиля и разобрать ступицу.

Итак, мы выяснили, что собой представляет трипоидный шарнир равных угловых скоростей.

fb.ru

Трипоид (внутренний ШРУС) — трипоидный подшипник

Во второй половине прошлого века начали разрабатываться автомобили с передним приводом, что потребовало надежного привода на ведущие колеса. Здесь пригодилось запатентованное в 20-х годах изобретение шарнира равных угловых скоростей (ШРУС). Сегодня почти все сходящие с конвейеров легковые машины и внедорожники имеют трипоид (внутренний ШРУС).

Что такое ШРУС и зачем он нужен

Обычные карданные шарниры с задачей поворачивания ведущего направляющего колеса справиться не смогли. Вращение у них передавалось на колеса неравномерно, значительно увеличивалась потеря мощности при повороте. Быстро изнашивались шины и сам шарнир. Валы и другие элементы трансмиссии были перегружены.

У нового шарнира таких недостатков не было. Усилие на ведущий вал передавалось равномерно, не зависимо от угла между соединяемыми им валами. Это достаточно простое устройство можно использовать долго. У него большая мощность при передаче момента вращения. Отсутствуют шумы и вибрация при работе. Поездка и управление в такой машине удобна и комфортна.

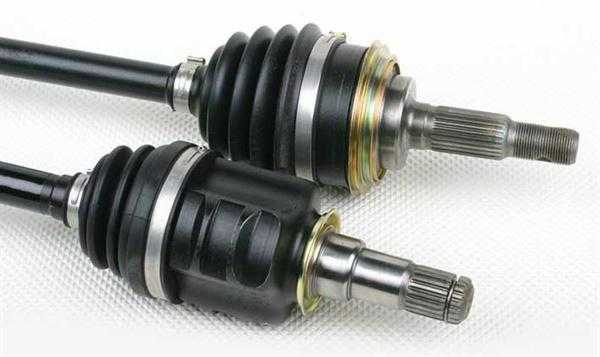

Шарнир внутренний и внешний

Для повышения эффективности работы, трансмиссии машин с передним приводом устанавливают внутренние и внешние шарниры, именуемые трипоидами или триподами. Трипоиды ШРУСа обычно универсальные, у некоторых моделей автомобилей в трипоидах внутренних ШРУСов применяют игольчатые подшипники. Они оснащены роликами и вилкой, допускающие смещение осей и предполагающие работу на углах, не превышающих 20 градусов. Помимо трипоидов есть еще шариковые шарниры.

Обычно шарнир регулировки угловых скоростей представляет собой:

• сферообразный корпус, соединенный с ведомым валом;
• обойму с ведущим валом;
• сепаратор для крепления и удержания шариков;
• несколько шариков в сепараторе.

Благодаря такой легкой конструкции момент вращения передается ровно и плавно, без потери мощности. Такой шарнир достаточно надежен, и его не сложно заменить в случае выхода из строя.

Как сберечь трипоид ШРУСа

Одной из проблем ШРУСа является его несовершенный смазочный механизм. Он фактически представляет собой пыльник, в котором хранится смазка. Учитывая уязвимость этого резинового или пластикового изделия при контакте с препятствиями на дороге, возникает опасность попадания в него и соответственно в трипоид пыли и грязи. Это неизбежно приводит к преждевременному износу механизма.

Этот вопрос нельзя пускать на самотек. При обнаружении свежего повреждения пыльника шарнир следует снять и промыть. После чего поставить новый и заполнив специальной смазкой. Проверив правый пыльник, проделать такую же процедуру с левым. Смазка для трипоидного ШРУСа должна обладать особыми качествами. Она должна предупреждать разрушение трипоида вследствие резких нагрузок на шарнир при начале движения машины, преодоления подъемов, крутых поворотах.

Если такой материал не обладает нужными характеристиками, механизм быстро изнашивается и выходит из строя. Например, применение смазки, содержащей графит категорически недопустимо. Для смазывания трипоидных ШРУСов, кроме тех, что имеют игольчатые подшипники, необходима черная пластичная смазка, которая содержит 3-5 процентов дисульфида молибдена. Она должна иметь нужную консистенцию, чтобы полностью заполнить весь узел.

Поддержание шарниров равных угловых скоростей – важное дело для обеспечения надежной работы трансмиссии. Чтобы не оказываться в сложном положении, стоит сделать правилом периодические осмотры пыльников и своевременную их замену со смазкой шарнира. При поломке хомутов крепления и разрыве пыльника шарнир целиком подлежит замене.

automorum.ru

Трипоид, шрус. Трипоидный шрус подбор по размерам, Москве и СПб.

Подберем необходимый трипоид, трипоидный шрус, пыльник  (внутренние и наружный) для отечественного авто, иномарки, микроавтобуса , и грузовых автомобилей. Цены и стоимость на сайте не указываются, только при контакте через е-мейл или по телефону. В вопросах комментариях, вы можете указать марку авто или

VIN код. Всегда подбираем правильный элемент для всех автомобилей, но бывает что информация была не верной со стороны заказчика, и если он отказался от покупки, мы возвращаем деньги. Все цены с НДС. Для организаций, предприятий  составим и вышлем договор купли продажи. Филиалы в Москве и Петербурге.

ШРУС — шарнир равных угловых скоростей

Трипоидный подшипник  (ШРУС) элемент подвески автомобиля, обеспечивающий передачу крутящего момента при углах поворота до 70 градусов относительно оси. Не путать с названием трипод, который является треножной опорой для видео и фотоаппаратуры

Подбор шруса или трипоида по размерам, шлицам, параметрам, марке авто, VIN коду. Вы спрашиваете — мы отвечаем. Всё через форму сообщений и комментариев. При необходимости уточняем ваш телефон.

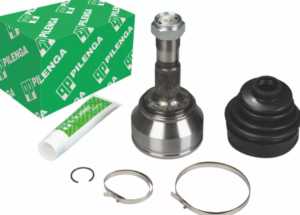

Шрус  внутренний и наружный

Внутренние трипоиды

Пыльник шруса наружный и внутренний

Запчасти для Акуры, Альфа Ромео, Ауди, Бентли, Бьюик, Brilliance, БМВ, BYD, Changan, Чери, Кадиллак, Шевролет, Крайслер, Ситроен, Дачиа, Дэу, Дайхатсу, Фиат, Форд, FAW, Джили, GMC, Great Wall, Хафей, Хонда, Hongxing, Хаммер, Хюндай, Инфинити, Iran Khodro Samand, Исузи, Джак, Ягуар, Джип, КИА, Лянча, Лэнд Ровер, Лексус, Лифан, Линкольн, Мазератти, Мазда, Мерседес, Митсубиши, Меркурий, MG, МИНИ, Ниссан, Пежо, Понтиак, Plymouth, Сааб, Сион, Сатурн, Фольцваген, Вольво, Вортекс, Опель, Олдсмобиль, Вартбург, Zotye, ZX, Рено, Равор, Ровер, Тата, Тесла, Тианма, Порше, Протон, Ссанг-Йонг, Субару, Сузуки, Сеат, Шкода, Смарт, Тоиота, Трабант, Богдан, Газ, ЗАЗ, ВАЗ, РАФ, УАЗ, ИЖ, ЛуАЗ, Москвич.

tripoid-shrus.ru

Какой ШРУС лучше трипоидный или шариковый, различия

Бурное развитие производства автомобилей с передним приводом вряд ли стало возможным без шарнира, делающего угловые скорости равными, или ШРУСа. Совершенствование его применения породило дискуссии, какой ШРУС лучше, трипоидный или шариковый.

Для чего нужен ШРУС

Сегодня ШРУСы – одни из самых эффективных механизмов, ровно передающих от мотора без мощностных потерь крутящий момент через коробку переключения передач на поворачиваемые ведущие колеса. Обычно внешний и внутренний шарниры с помощью упорных и стопорных колец прикрепляются к валу со шлицами. Внешний соединяется с колесной ступицей. Он передает на колесо крутящий момент и обеспечивает поворот.

Внутренний приспособлен к осевым перемещениям и устанавливается на привод со стороны коробки переключения передач. От нее передается вращение к приводному валу. При этом скорость вращения входного и выходного валов одинаковы, она не меняется в зависимости от угла работы шарнира.

В чем отличия между трипоидным и шариковым

Отличаются друг от друга тем, что в шариковом имеются шарики, делительные канавки или рычажки, а в трипоидном – ролики со сферической поверхностью и вилка.

Шарнир, где используются шарики, обычно представляет собой:

• корпус;
• обойму с пазами;
• шесть шариков в пазах обоймы;
• удерживающего эти шарики сепаратора;
• защитный чехол со смазкой ШРУСа.

Этот ШРУС посредством шлицов соединяется с приводным валом.

В трипоидном шарнире имеется корпус, в котором находится вилка с тремя лучами. Она напрессована на шлицы выходного вала. На лучах вилки закреплены три ролика с полусферической поверхностью, вращающихся на игольчатых подшипниках. Под них в корпусе трипоида вырезаны канавки, благодаря которым создается нужный угол поворота шарнира и возможность продольного смещения. Функции, которые он выполняет, отличаются в зависимости от того внутренний трипоид ШРУСа или внешний.

Таким образом, главное отличие между ШРУСами, что первый вращается с помощью шариков, а второй – благодаря игольчатым подшипникам.

Какой ШРУС лучше

В Сети можно обнаружить немало мнений специалистов и автовладельцев относительно того, какой из ШРУСов, трипоидный или шариковый, показывают себя лучше. Большинство из них отмечают преимущества трипоидного ШРУСа:

• способность без люфтов и ударных нагрузок работать под 45-градусным углом, обеспечивая достаточную поворачиваемость колеса;
• надежнее и долговечнее, одномоментно не выходит из строя;
• больше продольное перемещение, чем у шарикового, что позволяет компенсировать нагрузки;
• при повороте шарнира на большой угол, лучше противодействует нагрузкам;
• существенно устойчивее против скручивания;
• малые потери при осевом перемещении и смазанные легкой смазкой игольчатые подшипники дают ему высокий КПД;
• удобство установки, замены и обслуживания из-за достаточного пространства в месте установки;
• замечательная взаимозаменяемость с однотипными устройствами;
• в трипоидном меньше деталей, дешевле в изготовлении.

Надежность ШРУСов

Для долговечной работы трипоидный и шариковый ШРУС изготавливают из высокопрочных металлов. Так соблюдается геометрическая точность этих механизмов и способность без потерь передавать крутящий момент.

К обоим типам шарниров предъявляются повышенные требования относительно герметизации. Для этого они защищаются резиновым или силиконовым герметичным чехлом, который предохраняет механизмы от попадания грязи, воды и пыли. Такой чехол обеспечивает долгие годы эксплуатации шарнира. Его повреждение и несвоевременная замена приводит к быстрому выходу ШРУСа из строя.

Постоянного внимания требуют трипоиды, способные поломаться даже в результате попадания в них малого количества пыли и грязи.

automorum.ru

Смазка для трипоидного шруса: описание, состав, применение

Очень часто начинающие автолюбители и малоопытные механики путают сразу несколько понятий – ШРУС и трипоид. На самом деле, речь идет о разных терминах, и сравнивать здесь не совсем уместно. ШРУС – это шарнир равных угловых скоростей, а трипоид (или трипоидный ШРУС) – это функциональный узел, где вместо классических шариков в подшипнике используются специальные ролики. В итоге, получается, что трипоидный ШРУС – это шарнир угловых скоростей, но с подшипниками другого типа.

С одной стороны, никаких значительных различий тут нет, в механизме используется подшипник и тормозная система выполняет все необходимые функции. Вместе с тем, когда речь заходит о смазки для трипоидного шруса, сразу появляется немало споров и личных комментариев от любителей и опытных автомобилистов.

Есть мнение, что не для разных видов подшипников нельзя использовать одну и ту же смазку, даже если речь идет об универсальном продукте. Скажу сразу, вопрос не простой, поэтому разбираться в нем нужно досконально. Для этой цели, в своем обзоре я уделю внимание тому, какие смазки лучше всего подходят для трипоидного шруса и какими свойствами они должны обладать.

Нужно ли смазывать трипоидные ШРУСы и почему?

Спросите у любого автолюбителя, зачем нужна смазка, и он вам с уверенностью скажет, что для защиты деталей от износа и для улучшения скольжения отдельных элементов при взаимодействии. Вместе с тем, не все знают, что качественное вещество имеет еще ряд примечательных свойств, которые делают нагрузку на комплектующие ниже. Последний фактор очень важен, поскольку многие элементы работают в очень тяжелых условиях, например, при высокой температуре и при постоянном трении.

Смазка для ШРУСов должна быть подобрана очень тщательно, поскольку ей придется выполнять ряд дополнительных функций. Такие составы позволяют сильно уменьшить расход горючего и уменьшить трансмиссионные потери у автомобиля.

Существенной характеристикой является то, что вещество не позволяет развиваться коррозии, поскольку именно ржавчина часто приводит типоиды к выходу из строя. И еще, материал не должен вредить полимерам и резине, поскольку некоторые элементы выполнены именно их этих веществ. Если смазка будет слишком агрессивной, то она попросту растворит подобные материалы.

Какие характеристики должна иметь смазка для трипоидных ШРУСов?

По личному опыту знаю, что выбирать смазки для этой детали крайне сложно, поскольку универсального состава, способного выполнять все заявленные функции, нет, но хочется получить вещество, которое будет защищать автомобиль по всем фронтам.

Чтобы исключить ошибку, я стараюсь выбирать смазывающие составы, которые соответствуют следующим характеристикам:

• рабочая температура должна быть достаточной, чтобы выдерживать показатели, возникающие внутри узла во время функционирования. Чаще всего, температура превышает 100 градусов Цельсия;
• уровень адгезии (сцепления с поверхностью) должен быть очень хорошим. Иными словами, состав должен быть достаточно липким, чтобы не вытекать из узла;
• у состава должны быть отличные противозадирные свойства, что обеспечить отличное скольжение в течение длительного времени;
• смазка должна сохранять стабильность в течение всего срока эксплуатации, а также, быть эффективной, даже под негативным влиянием внешней среды.

Если ориентироваться на все эти параметры, то можно без проблем выбрать подходящую смазку. Дополнительная информация о смазках представлена в видео:

Существующие разновидности смазок для трипоидного ШРУСа

Многие современные производители выпускают смазки для описываемого механизма, и сегодня есть три поколения смазывающих веществ, который пользуются спросом у населения. Это связано с тем, что разные смазки предусмотрены для автомобилей разных марок и моделей. Итак, все виды смазывающих составов можно разделить на три группы, с учетом того, что входит в состав продукции. Составим таблицу.

Параметры	Молибденовые	Литиевые	Бариевые
Краткое описание	Наиболее распространенные, но не слишком функциональные. Защищают от коррозии и безопасны для пластика, резины. В состав входят микрочастицы молибдена.	Разрабатываются на основе литиевого раствора с добавкой органической кислоты. Защищает от попадания пыли и грязи.	Наиболее популярные вещества, поскольку разработаны на основе синтетических масел. Нейтрален по отношению к резине пластику, не боится воды.
Пробег	Рассчитана на 100-110 тыс. км. пробега.	Рассчитаны на 100 тыс. см пробега.	Может эксплуатироваться на протяжении 80-100 км. пробега.
Недостатки	Боится влаги, поскольку приобретает свойства абразива.	Теряет качество зимой, заметно густеет.	Не слишком хорошо выдерживает высокие температуры.
Наиболее популярные бренды			MoS2 LM 47; Шрус супер-4; ШРБ-4.

Не стоит использовать графитовые смазки, цинковые и углеводородные составы. Применение таких веществ нанесет механизму значительный вред и в дальнейшем, это приведет к непростому ремонту.

Заключение

В конце обзора представлю несколько выводов:

1. Без специального смазывающего состава трипоидный ШРУС не сможет полноценно функционировать. Чтобы исключить поломку этой не простой детали, следует внимательно отнестись к подбору подходящего состава.
2. Есть три группы смазок, каждая из которых включает вещества, схожие по составу. Сегодня пользуются популярностью молибденовые и бариевые смазки, хотя литиевые доступнее по цене.
3. Категорически не стоит использовать для смазывания ШРУСа первый попавшийся состав, поскольку это может значительно навредить механизму и привести к серьезному ремонту.

maslo.biz

Что такое трипоидный подшипник?

Автомобильная механика – дело довольно сложное. Осваивать ее приходится на протяжении всей жизни и каждый раз по-новому (в том случае, если Вы вдруг решите приобрести новый автомобиль малознакомой Вам марки). Сегодня мы хотим помочь освоить Вам особенности еще одной детали автомобиля – трипоидного подшипника. Если с ходу Вам не удалось понять, о каком подшипнике идет речь, переживать не стоит. Речь идет о внутреннем ШРУСе (шарнире равных угловых скоростей), который имеет особенную конструкцию под названием «трипоид». Поломки данной детали возникают не так уж и часто, однако чтобы ее устранить, приходится приложить немало усилий. Ниже мы постараемся как можно детальнее рассказать Вам об этом немного замысловатом подшипнике и о том, что делать, если он вышел из строя.

1. Что такое трипоидный подшипник, и где находится данная деталь автомобиля?

По проведенному нами мини-опросу автолюбителей было установлено, что далеко не все знают о трипоидном подшипнике и назначении данной детали. Более того, в результате наших путешествий по просторам интернет-пространства выяснилось, что эту деталь как только не называют: и триподный ШРУС, и внутренний ШРУС, и трипоид, и просто «граната». Но каким бы ни было название, речь в данной ситуации идет о ШРУСах, с которым мы уже знакомили Вас в предыдущих статьях на нашем блоге.

Но, как мы уже упомянули в нашем маленьком вступлении, трипоидный или триподный подшипник и являет собой особенную конструкцию ШРУСа, которая чаще всего устанавливается на автомобиль со стороны привода (к слову, это и есть ответ на вопрос, где находится трипоидный подшипник). Каждому автовладельцу также обязательно нужно знать, что данный подшипник состоит из сферических роликов и вилки, что позволяет осуществлять достаточно большие осевые перемещения, и обеспечивает при этом нелинейное изменение скорости под углом.

В чем же заключается роль данной детали, а вернее целого механизма? Всем известно, что движение автомобильных колес происходит благодаря приводу, который передает на них вращение. Однако, если бы на автомобиле не были установлены шарниры угловых скоростей, при осуществлении поворота колеса перестали бы крутиться. И вот как раз особая конструкция ШРУСа позволяет менять угол между полуосями и продолжать движение автомобиля независимо от того, в каком положении находятся его колеса.

Впервые ШРУС был изобретен еще в далеком 1927 году. Запатентовал его механик по имени Альфред Рцепп, именем которого он очень долго и назывался. Сегодня же среди автолюбителей больше распространено название «граната». Данная деталь является обязательным атрибутом каждого переднеприводного автомобиля, хотя на задне- и полноприводных машинах она также встречается нередко. В последнем случае делается это для того, чтобы сделать крепление заднего редуктора более жестким, а подвеску задних колес более независимой.

2. Как устроен трипоидный подшипник или конструкция обычного внутреннего ШРУСа?

Когда впервые приходится столкнуться с неисправностями данной детали, оказывается, что мы не так уж и много о ней знаем. Хотя ШРУС является довольно простым по своей конструкции, его размещение и сложность возможных поломок заставляет многих автовладельцев обращаться к специалистам на СТО. Все мы знаем, что данное решение является совсем не выгодным с экономической точки зрения. Поэтому давайте попробуем самостоятельно разобраться с особенностями ее конструкции.

ШРУС имеет очень большой рабочий ресурс, и при условиях правильной эксплуатации его служба может быть очень долгой. К слову, работа его чем-то напоминает работу коленного сустава, однако, в отличие от человеческого организма, он не является таким сложным. Конструкция внешнего шарнира практически идентична внутреннему, и состоит она всего из 4 деталей:

— основной корпус детали, который выполнен в виде сферической чаши с ведомым валом;

— внутри находится обойма в виде сферического кулака с ведущим валом;

— сепаратор, выполненный в виде кольца со специальными отверстиями, которые позволяют удерживать шарики подшипника;

— непосредственно сами шарики, количество которых обычно равно шести.

Единственное отличие трипоида или внутреннего ШРУСа заключается в том, что он представляет собой не шариковый подшипник, а игольчатый. При этом, на нем имеется целых три плоскости, в которых и стоит соответствующее количество игольчатых подшипников. То есть основа внешнего шарнира – это шарики, а основа внутреннего – это ролики с игольчатыми подшипниками. Независимо от того, внешним или внутренним является шарнир, поверх его обязательно устанавливается пыльник, предотвращающий попадание грязи на саму деталь и, тем самым, обеспечивающий длительность ее службы.

В отличие от привычного ШРУСа с шариковым подшипником, трипоид является более «нежной» деталью. Попадание даже самого несущественного количества грязи сразу же может стать причиной поломки. Даже смазку для игольчатых подшипников необходимо использовать предназначенную специально для них.

Также, сами трипоиды могут отличаться между собой в степени свободы, которую они передают колесам от коробки передач. В любом случае, все функции трипоидного подшипника сводятся к тому, чтобы обеспечивать очень ровную передачу вращательного движения. Как известно, карданное соединение полуосей, на которое возлагается та же функция, такой способностью не обладает. Даже если одна полуось будет вращаться равномерно, то на вторую от кардана все равно будут передаваться прерывистые движения.

3. Неисправности трипоидного подшипника, с которыми может столкнуться каждый автовладелец

На первый взгляд, данная деталь не является такой уж важной для автомобиля, однако трипоид постоянно находится под очень большими нагрузками, и его неисправность полностью обездвиживает автомобиль. В связи с этим изготавливают трипоиды из очень прочных материалов, которые способны находиться в более длительной эксплуатации. Но все же, по ряду причин поломки случаются, и правильно на них реагировать должен уметь каждый водитель.

Самая первая причина, которая приводит к подобному результату, связана с агрессивным стилем езды автовладельца. Ведь чем сильнее Вы давите на газ, тем больше становится нагрузка, которая передается на привод, а с привода на наш трипоидный подшипник. Вторая причина возникновения поломок – это повреждение пылезащитного чехла или же просто пыльника внутреннего шарнира. В результате этого на деталь начинает попадать очень много пыли и грязи, увеличивается трение внутри механизма детали, и со временем она выходит из строя.

Понять, что с работой трипоидного подшипника что-то не так, можно и раньше, пока он не отказал непосредственно во время езды. В частности, первыми признаками приближающихся серьезных неприятностей, которые еще можно успеть исправить, являются:

— наличие вибраций в движении автомобиля во время его разгона;

— наличие вибраций даже при езде на скорости;

— характерный стук со стороны при езде на низких оборотах двигателя.

Если Вы наблюдаете подобное за своим автомобилем – самое время загнать его на смотровую яму и внимательно осмотреть ШРУСы, причем как внутренние, так и внешние. Если есть хотя бы незначительное повреждение на пыльнике – езда на таком авто уже становится достаточно опасной. Любой автомеханик посоветует Вам снять деталь с автомобиля, разобрать ее, промыть, заново смазать и одеть новый пыльник. Как это сделать, мы и расскажем Вам.

4. Ремонт и замена трипоидного подшипника.

Если Вы определили наличие неисправности на самом первом этапе ее появления – у Вас еще есть шансы продлить срок службы детали без ее замены. Если же успели износиться и рассыпаться игольчатые подшипники – вариантов у Вас не будет. Просто снимаем деталь, моем ее и отправляемся в магазин автозапчастей, чтобы Вам подобрали аналогичный экземпляр. Однако, давайте обо всем по порядку.

Как снять трипоид с автомобиля?

В первую очередь, Вам нужно подготовиться: найти смотровую яму или эстакаду для работ, стандартный набор инструментов автомобилиста. В зависимости от того, собираетесь Вы ремонтировать внутренний ШРУС или осуществлять его замену, Вам понадобятся либо смазка и новый пыльник, либо новая деталь. Приступаем:

— загоняем автомобиль на возвышение, чтобы нам было удобно работать со ШРУСом;

— откручиваем крепление – 6-8 болтов, которыми обоймы шарниров прикручены к шестерням дифференциала;

— вынимаем всю конструкцию ШРУСа из его гнезда и с самого вала.

Правда, есть еще один небольшой нюанс: после того, как вы открутили крепление, обязательно поверните руль в такое положение, которое позволит Вам освободить шлицевые соединения. Также, не всегда удается легко и просто вынуть деталь из ее гнезда. В идеале необходимо использовать специальный съемник для ШРУСов. Но есть он не у всех и достать его не так просто, поэтому зачастую автомобилисты пользуются молотком, монтировкой и собственной силой. Главное не переусердствовать, чтобы случайно не повредить деталь.

Определенные трудности существуют и с тем, чтобы правильно снять шарнир с вала. Для этого необходимо отстегнуть стопорное кольцо и снять хомуты пыльника, которые также будут Вам мешать снять деталь. К сожалению, на некоторых моделях автомобилей шарнир может быть закреплен сплошным штопорным кольцом, которое невозможно снять без повреждения. Делают это производители специально – у Вас не остается другого выбора, кроме как отправиться покупать новую деталь.

Механики также советуют снимать сразу два ШРУСа – внутренний и внешний. Это не только удобнее, но и безопаснее. Осуществлять ремонт деталей прямо под автомобилем не стоит. Лучше выбраться к верстаку или столу с хорошим освещением.

Разбираем сам трипоид и осуществляем его ремонт. Что делаем:

1. Снимаем большой и маленький хомут с детали.

2. Извлекаем пыльник и его внутреннюю часть.

3. Вынимаем из оболочки сам трипоид.

4. С помощью отвертки снимаем стопорную шайбу, которая закрепляет трипоид на оси, и снимаем его.

5. Промываем все детали в бензине, чтобы удалить с них не только старую смазку, но и абсолютно все загрязнения.

Далее необходимо заложить новую смазку. Мы уже упоминали, что она должна быть особенной и идеально подходить для игольчатых подшипников. Сегодня довольно легко приобрести смазку, которая предназначена непосредственно для трипоидного ШРУСа, поэтому проблем у Вас не должно возникнуть.

В первую очередь нам понадобится обойма, из которой мы достали наш трипоид (ее еще называют просто «стакан»). Внутрь нее необходимо залить примерно 90 г смазки, оставив еще немного в стандартном пакетике. Далее, помещаем уже очищенный трипод на ось и вставляем его внутрь обоймы, выдавливаем сверху оставшуюся смазку. Оптимальное количество загрузки смазки для обычного автомобиля – 140 г.

Остается лишь обратно собрать деталь, установив на нее новый и целый пыльник, плотно зафиксировать все хомуты и установить узел обратно на автомобиль. Даже если деталь была не совсем новой, это продлит срок ее службы на достаточно длительный период времени, особенно если Вы будете бережно эксплуатировать свой автомобиль.

Что же касается ситуации, когда трипоидный подшипник полностью вышел из строя, то его замена осуществляется по вышеописанному принципу: снимаем с автомобиля старую неисправную деталь и устанавливаем вместо нее новую, предварительно смазав ее необходимым количеством смазки. Главное, чтобы новый трипоид был идентичным старому, иначе разбираться с новой поломкой Вам придется если не на следующий день, то на следующей неделе.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

что такое ШРУС и что такое трипод

шарнир равных угловых сторостей

Всем известно, что двигатель с коробкой передач достаточно жестко закреплён относительно кузова. Через сцепление (или гидромуфту) шестерёнки коробки передач (или фрикционы)  крутящий момент в итоге оказывается на фланцах . А вот колёса относительно того же кузова, можно сказать, гуляют сами по себе. Они меняют и высоту и угол поворота.И расстояние между фланцами и ступицами постоянно меняется. Для передачи крутящего момента должны использоваться привода с возможностью изменения длины и угла, но без потерь передачи усилия. Для этих задач используется ШРУС- шарнир равных угловых скоростей.

У большинства автовладельцев наверняка при упоминании этого термина всплывает перед глазами вполне конкретная конструкция. Но на самом деле их несколько видов, и к ШРУСам можно смело отнести даже крестовины карданного вала. На современных автомобилях они, конечно, не применяются в трансмиссиях, но на самых распространённых двух типах, используемых в наших автомобилях, остановимся.

тот, что слева, называется триподом. Очевидно, название связано с количеством рабочих элементов, их три

в то время как в более распространённой конструкции используется шесть шариков

Неисправность классического ШРУСа чаще всего вызывается разрушением поверхности внутренней и наружной обойм

или разрушением сепаратора

В триподе чаще всего разрушается ролик

в НЕоригинальных триподах очень часто изнашивается и корпус. Например, вот ЭТО произошло за 2000 км

в «классическом» ШРУСе за счёт бОльшего количества рабочих элементов (шариков) нагрузка распределяется более равномерно, и появление раковин на обойме проявляется не сразу. В то время как разрушение роликов в триподе моментально определяется сильной вибрацией при движении.

——————————————————————————-

инструкция по замене ТРИПОДа

p.s. спасибо моей музе
