Работа бензонасоса – устройство, как работает, диагностика поломки

Как проверить бензонасос? 4 признака поломки и 5 этапов проверки + видео

Содержание статьи

Что такое бензонасос и принцип его работы

Предназначение бензонасоса кроется в поступлении топлива к двигателю автомобиля из топливного бака. Поскольку двигатель с бензобаком находятся по разные стороны друг от друга, без бензонасоса поступление топлива невозможно.

Существует два типа бензонасосов: механические и электрические. Механический бензонасос можно встретить в автомобиле карбюраторного типа. В карбюратор топливо должно подаваться под низким давлением. Электрические бензонасосы специально предназначены для топливных систем с инжекторным типом подачи топлива (форсунки).

Механический бензонасос прикрепляется снаружи топливного бака, а электрический — внутри. В некоторых двигателях предусмотрено сразу два бензонасоса: один из них работает на больших объёмах и при низком давлении внутри бака с топливом, а другой — на малых объёмах и при высоком давлении, находясь около двигателя или на нём.

Дополнительно рекомендуем прочитать статью нашего эксперта, в которой рассказывается о том, что такое регулятор давления топлива и как его ремонтировать.

Механические бензонасосы засасывают топливо из бака в двигатель. Расстояние между насосом и карбюратором небольшое. Благодаря этому они могут работать под низким давлением. Принцип работы электрических бензонасосов основан на проталкивании топлива в двигатель. Работа такого насоса контролируется электронной системой автомобиля.

При этом контроле принимается в расчёт положение дросселя, соотношение топлива и воздуха и содержание выхлопных газов. Электрические бензонасосы быстро нагреваются и сильно шумят из-за того, что работают под давлением. Из-за этого их размещают в топливном баке, так как оно заглушает шум и охлаждает насос.

Бензонасос запускается с помощью электродвигателя. После поворота замка зажигания на включение из бортового компьютера подаётся сигнал на запуск бензонасоса. Электрический заряд поступает в бензонасос. Мотор вращается в течении нескольких секунд, за это время в топливной системе создаётся необходимое давление. В случае, если в течении двух секунд сигнал не подаётся в бортовой компьютер, происходит автоматическое отключение бензонасоса.

Если аварийное отключение не произошло, топливо поступает в бензонасос через трубочку и выходит из него через односторонний клапан. Далее оно попадает в топливный фильтр, который задерживает частички мусора и грязи, и только после этого очищенное топливо поступает в двигатель. Бензонасос прекращает свою работу одновременно с двигателем.

Давление является важнейшим для бензонасоса параметром, влияющим на количество впрыскиваемого в двигатель топлива. За стабильность подачи топлива отвечает редуктор.

Признаки неисправности бензонасоса

С помощью этих признаков вы сможете определить, что не качает бензонасос.

1. Самый распространённый из признаков неисправности бензонасоса — это прерывистое движение автомобиля. Автомобиль во время движения начинает то резко замедляться, то ускоряться. Равномерное движение автомобиля обеспечивается непрерывной подачей топлива.
2. Вторым по распространенности признаком являются плавающие обороты двигателя на холостом ходу. Таким образом вы можете определить неисправность бензонасоса ещё до начала движения.
3. Двигатель запускается с трудом или не заводится вообще. Довольно часто это происходит из-за того, что бензонасос полностью вышел из строя. Признак является не самым распространённым, так как причина того, что двигатель не заводится, может крыться в самых разных неисправностях.
4. Ухудшается динамика автомобиля. Когда вы давите педаль газа до отказа «в пол», автомобиль дёргается или вообще не реагирует на перемещение педали. В этом случае неисправность может крыться далеко не в педали, а в бензонасосе.

Не стоит забывать, что все перечисленные выше признаки не являются стопроцентными. Такие неисправности могут быть вызваны выходом из строя других различных деталей двигателя. Обороты двигателя вполне могут плавать из-за неисправности датчика массового расхода воздуха или датчика положения дроссельной заслонки.

Такие неисправности чаще всего возникают из-за низкого качества топлива или непрочищенных форсунок.

Причины неисправности бензонасоса

Если причина неисправности кроется в бензонасосе, то это не всегда означает, что он неисправен. Неисправность может находиться в одном из его агрегатов и деталей. Например, может перегореть предохранитель. Он расположен в блоке предохранителей, причём у каждого автомобиля его расположение может быть различно. Узнать о его расположении можно из инструкции по эксплуатации. Чаще всего он находится под капотом или слева от руля со стороны водителя.

Бензонасос, как и любое другое устройство, со временем подвергается износу и выходит из строя. Если существует подозрение, что бензонасос неисправен, следует немедленно провести его диагностику.

Как проверить работу бензонасоса?

Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.

С помощью тестера проверьте поступление напряжения на предохранитель. Зачастую в этом месте происходит обрыв электроцепи.

Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.

Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе. В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.

Перед тем, как проверить топливный насос, нужно вспомнить, что, как упоминалось выше, давление является наиболее важной характеристикой работы бензонасоса, поэтому стоит измерить его уровень.

Как проверить давление в топливной рампе?

Вам понадобится манометр, измеряющий давление в диапазоне от 7 до 10 атмосфер. При выборе манометра с большим запасом вы рискуете получить менее точные результаты измерений. В специализированных магазинах продаётся набор для измерения давления, но можно и сконструировать собственный прибор.

Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута. Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:

1. Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
2. Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
3. Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
4. Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
5. Подключайте прибор к штуцеру и приступайте к проверке механизма.

Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:

• когда включено зажигание;
• при холостых оборотах двигателя;
• кода сброшена трубка регулятора давления топлива;
• при передавленной трубке слива.

Результаты измерения давления в топливной рампе

Результаты у разных моделей автомобиля могут немного отличаться, но в целом они должны быть следующие:

• при включённом зажигании давление должно равняться не менее, чем 3 атмосферы,
• при холостых оборотах двигателя — не менее 2,5 атмосфер,
• когда трубка регулятора давления сброшена — не менее 3,3 атмосфер,
• при передавливании трубки слива — не менее 7 атмосфер.

Давление в топливной рампе слегка колеблется при подготовке. При нажатии педали оно резко принимает значение 3 атмосферы, при отпускании педали — падает до 2,5 атмосфер. При поступлении горючего в топливную систему, выключите зажигание и начинайте наблюдать за манометром. Давление в этом случае должно упасть до 0,7 бар и далее не изменяться.

В случае падения давления до нулевой отметки имеет место быть проблема с регулятором давления топлива. В этом случае регулятор подлежит немедленной замене. Также причина может быть и в обратном клапане топливного насоса.

Понаблюдать за поведением манометра необходимо и при 3 000 оборотов двигателя. Падение давления укажет на неисправность бензонасоса. Порой бензонасос продолжительное время не может набрать необходимое давление. В таком случае проблема кроется в забитом топливном фильтре, который подлежит замене, или в загрязнённой сеточке бензонасоса (читайте подробнее о том, где находится топливный фильтр).

В случае, если вышеперечисленные методы не выявили неисправность бензонасоса, придётся производить диагностику других агрегатов (ДПЗД, РХХ, ДМРВ, компрессия в двигателе и некоторые другие показатели и детали).

Восстановление работоспособности топливного насоса

В случае, если двигатель глохнет при движении, причина неисправности может крыться в электрической его части. Проверьте реле бензонасоса. Подключите к разъёму топливного насоса контрольку (продаётся в автомобильных магазинах, представляет собой измерительное устройство с проводкой и зажимом на конце), включите зажигание и наблюдайте за поведением лампочки. Если лампочка на пару секунд загорелась — ищите причину неисправности в другом месте.

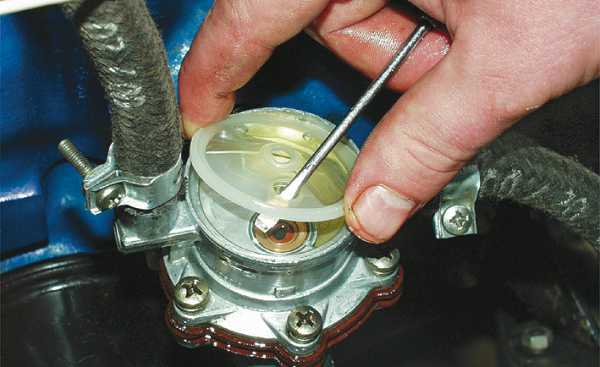

Выявленные в бензонасосе проблемы устраняются с помощью специальных ремкомплектов, приобретаемых в специализированных магазинах или у автодилеров. При необходимости подлежат замене: диафрагма, клапаны, прокладки и топливный фильтр. Некоторые из этих деталей неизбежно приходится менять время от времени. Замену деталей можно проводить самостоятельно и на СТО.

Воспользуйтесь услугами сервисного центра, если не уверены в своих силах.

Механический насос должен качать пол-литра топлива за 30 секунд. В случае, если качается меньше топлива, восстановить его работоспособность можно путём повышения давления. Для этого прокачайте сжатым воздухом топливную магистраль, проходящую между бензонасосом и бензобаком. Кроме того, можно убрать прокладку регулирования из-под бензонасоса.

Иногда повреждения бензонасоса бывают столь критическими, что единственным выходом будет замена агрегата. Замена бензонасоса сопровождается его демонтажом. Чаще всего в негодность бензонасос приходит из-за повреждения диафрагмы. Можно закрепить повреждённый участок полиэтиленовой плёнкой.

Такого мелкого ремонта надолго не хватит, однако он поможет вам добраться до СТО, где будет производиться замена агрегата. Менять бензонасос самостоятельно не рекомендуется, доверьте эту операцию профессионалам из СТО. В случае, если автомобиль состоит на гарантийном обслуживании, бензонасос меняется по гарантии в вашем автосервисе. Удачи и лёгких дорог!

Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

Что такое бензонасос? Принцип работы

---

Что такое бензонасос? Принцип работы

Бензонасос предназначен для поступления топлива из бака к двигателю автомобиля. Основной задачей, это доставить топливо под определенным давлением, необходимым для работы двигателя.

В данной статье расскажем что такое бензонасос автомобиля, как он работает и узнаем разницу между механическим и электрическим бензонасосом.

Что такое бензонасос?

Бензонасос — подает топливо в двигатель. Он нужен потому, что двигатель и бензобак находятся в противоположных концах автомобиля.

В современных автомобилях устанавливаются два типа бензонасосов: механические и электрические. Механические бензонасосы обычно применяются в автомобилях карбюраторного типа, при этом топливо в карбюратор подается под низких давлением, а электрические — в топливных системах инжекторного типа с подачей топлива под давлением.

Механические бензонасосы крепятся снаружи топливного бака, а электрические бензонасосы внутри топливного бака. А в некоторых двигателях устанавливаются два бензонасоса: один, работающий на больших объемах под низким давлением, внутри топливного бака, а другой, работающий на малых объемах под высоким давлением, на двигателе или около него.

Механические бензонасосы работают по принципу засасывания топлива из топливного бака в двигатель. Расстояние между карбюратором и насосом небольшое, поэтому они могут работать под низким давлением.

Устройство системы питания автомобиля и работа бензонасоса

Электрические бензонасосы как бы проталкивают топливо в двигатель. Работа электрического бензонасоса контролируется электронной системой автомобиля, которая принимает в расчет положение дросселя, соотношение воздуха к топливу и содержание выхлопов.

Так как электрические бензонасосы работают под давлением, то они довольно шумные и быстро нагреваются. Именно по этой причине их размещают в топливном баке — топливо охлаждает бензонасос и глушит шумы.

Как работает бензонасос?

Бензонасосы запускаются при помощи электродвигателя. Когда вы поворачиваете замок зажигания на включение, бортовой компьютер дает сигнал на запуск бензонасоса. В бензонасос подается электрозаряд. Мотор внутри бензонасоса начинает вращаться в течение нескольких секунд и создает давление в топливной системе.

Если через две секунды компьютер не получает сигнал, что двигатель работает, бензонасос автоматически отключается в целях безопасности. Именно в первые две секунды после запуска двигателя можно слышать работу бензонасоса.

Далее топливо засасывается в бензонасос через трубочку и выходит из бензонасоса через односторонний клапан, попадает в топливный фильтр, который задерживает грязь и мусор и далее идет в двигатель. Бензонасос работает, пока работает двигатель.

Чаще всего бензонасос преждевременно ломается по двум причинам: грязные топливные фильтры и привычка ездить на пустом баке. В обоих случаях бензонасос работает на пределе, вырабатывая свой ресурс намного быстрее, чем это было предусмотрено инженерами-проектировщиками. Поэтому не ленитесь менять топливные фильтры, особенно если качество топлива оставляет желать лучшего.

real-avto.com

механический, электрический. Устройство, принцып действия, неполадки.

Бензонасос — элемент топливной системы автомобиля который осуществляет подачу топлива к системе дозирования (карбюратор/форсунка). Необходимость такой детали в топливной системе возникает через техническое расположение двигателя и бензобака относительно друг-друга. В автомобилях устанавливаются один из двух типов бензонасосов: механический, электрический.

Механические применяются в карбюраторных машинах (подача топлива под низким давлением).

Электрические — в автомобилях инжекторного типа (подача топлива происходит под высоким давлением).

Механический бензонасос

Приводной рычаг механического бензонасоса постоянно двигается вверх-вниз, но сдвигает диафрагму вниз только при необходимости заполнить камеру насоса. Возвратная пружина сдвигает диафрагму обратно вверх, чтобы подать топливо в карбюратор.

• Камера
• Впускной, выпускной клапан
• Диафрагма
• Возвратная пружина
• Приводной рычаг
• Кулачек
• Распредвал

Электрический бензонасос

Электробензонасос снабжен схожим механизмом: он работает за счет сердечника, который втягивается в электромагнитный клапан, пока не открываются контакты, отключающие подачу электрического тока.

• Камера
• Впускной, выпускной клапан
• Диафрагма
• Возвратная пружина
• Электромагнитный клапан
• Сердечник
• Контакты

Принцип действия бензонасоса

Приводится в действие диафрагмой которая ходит вверх-вниз, поскольку над диафрагмой создается разряжение (при ходе вниз), открывается всасывающий клапан через который бензин поступает через фильтр в над диафрагменное углубление. При обратном ходе диафрагмы (вверх), когда создается давление, оно закрывает всасывающий клапан, а открывает нагнетающий, что и способствует движение бензина по системе.

Основные неисправности бензонасоса

В основном бензонасос выходит из строя по 2 причинам:

• загрязненный топливный фильтр;
• езда на пустом баке.

И первом, и втором случае, бензонасос работает на пределе, а это способствует быстрому истечению предусмотренного ресурса. Чтобы самостоятельно продиагностировать и выяснить причину неисправности топливного насоса читайте статью о шагах проверки.

Проверка бензонасоса

Проверить работу бензонасоса можно в 5 или 7 этапов. Для этого нужно сначала начать с предохранителя и заканчивая проверкой давления. Имея мультиметр, манометр и АКБ с проводком

Подробнее



Автор: Иван Матиешин

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Устройство и принцип работы автомобильного электрического бензонасоса

Любая система впрыска топлива, которая устанавливается на современном автомобильном двигателе внутреннего сгорания, снабжена бензонасосом с приводом от электродвигателя постоянного тока. Электрический бензонасос может быть расположен как внутри бензобака, где, в таком случае, он будет погружен в бензин, так и рядом с ним под днищем кузова автомобиля.



В качестве примера рассмотрим устройство и принцип работы погружного электробензонасоса производства BOSCH серии 0580254, который используется во всех модификациях системы впрыска топлива «К-Jetronic».

Рис. 1. Конструкция автомобильного электробензонасоса
1 — выходной штуцер; 2 — обратный клапан; 3 — электроклемма; 4 — коллектор; 5 — щеткодержатель с пружиной и щеткой; 6 — статорный постоянный магнит; 7 неподвижная ось для якоря электродвигателя и для ротора насоса; 8 — якорь электродвигателя; 9 — сцепная вилочка; 10 — центробежный ролик; 11 — крышка нагнетателя с выпускной щелью; 12 — статор нагнетателя с эксцентрической цилиндрической полостью; 13 — ротор нагнетателя с пятью центробежными роликами; 14- донце нагнетателя с входной щелью; 15 — входное отверстие; 16 — сетка фильтра грубой очистки топлива; 17 — выпускное отверстие; 18 — клапан сброса; 19 — выемка в днище бензобака.



На рис. 1 приведено схематическое изображение конструкции электробензонасоса. Его приводной частью является электродвигатель постоянного тока с двумя постоянными магнитами 6, расположенными на статоре, и с двенадцатисекционной рабочей обмоткой, намотанной на 12-пазном якоре 8. Якорь барабанного типа. Якорная обмотка петлевая, короткозамкнутая, по отношению к внешней электрической цепи, — разделена щетками на две параллельные ветви. Всего в обмотке 288 витков медного провода диаметром 0.6 мм, по 24 витка в каждой секции. Два статорных магнита создают постоянное магнитное поле В’ с полюсами N и S, которое пронизывает магнитные массы и витки якоря электродвигателя. Коллектор 4 имеет 12 ламелей, которые попарно соединены с бортовой электрической сетью напряжением 12 Вольт посредством подпружиненных щеток 5 и двух внешних электроклемм 3. Щетки к клеммам подсоединены многожильным гибким медным проводом. Клеммы выведены за пределы корпуса бензонасоса (обозначены соответственно «+» и «-») и имеют герметическое уплотнение.

Электробензонасос устанавливается на переходную площадку, посредством которой он крепится к бензобаку. При этом приемный торец электробензонасоса с сетчатым фильтром 16 грубой очистки топлива опускается точно в выемку 19 днища бензобака. Рабочее положение электробензонасоса БОШ-0580254 вертикальное.

Электродвигатель рассчитан на рабочее напряжение 12 В и в нагруженном режиме потребляет.ток до 6 А. Мощность электродвигателя примерно 80 Вт.

Принцип работы электродвигателя можно объяснить с помощью рис. 2.

На клеммы +М и -М подается напряжение 12 В от бортовой сети автомобиля через схему управления электробензонасосом. Эта схема включает электродвигатель бензонасоса в момент пуска двигателя внутреннего сгорания на 3…5 с, а во время работы двигателя автомобиля удерживает его постоянно включенным. Если двигатель внутреннего сгорания заглохнет при включенном зажигании, схема управления отключает электробензонасос от бортовой сети до следующего пуска двигателя автомобиля.

Под действием бортового напряжения 12 В по виткам рамки R якоря электродвигателя начинает протекать пусковой ток I_я. Этот ток, согласно закону Ома равный U_cR_я (где U_c — напряжение бортовой сети, R_я — омическое сопротивление обмотки якоря), вступает в электромагнитное взаимодействие с магнитным полем В’ постоянного магнита статора. Как следствие, на рамку R начинают действовать две механические силы F1 и F2, каждая из которых согласно закону электромагнитной индукции определяется по формуле: F=BLI cosα, где L — суммарная активная длина витков рамки R; В — индукция магнитного поля; α — угол поворота рамки R относительно направления поля В7. Направление действия силы F легко определяется по правилу левой руки.

Силы F1 и F2, приложенные в противоположных направлениях к оси вращения якоря, образуют вращающий момент М_я, который посредством сцепной вилочки (рис. 1, 9) передается ротору шиберного бензонасоса. Момент определяется по формуле: М

я=(F1+F2)r, где r — приведенный радиус якоря.

Следует заметить, что сцепная вилочка выполнена из жесткой, но ломкой пластмассы и при заклинивании ротора бензонасоса (например, при замерзании зимой случайно попавшей в бензобак влаги) должна сломаться, предотвращая тем самым короткое замыкание электродвигателя насоса.

После пуска электродвигателя ток якоря I_я значительно уменьшается. Это явление имеет место потому, что, во-первых, якорь сам становится вращающимся постоянным магнитом и силой этого магнита ослабляет магнитное поле В’ статора электродвигателя (реакция якоря), во-вторых, ток I_я при работе электродвигателя ослабляется противоэлектродвижущей силой и постоянно переключается по виткам якоря коллекторно щеточным механизмом, за счет чего его среднее значение становится меньше тока заторможенного якоря.

Частота вращения якоря электродвигателя, а следовательно, и ротора насоса, не регулируется, так как зависит только от приложенного к клеммам электродвигателя напряжения и в незначительной степени от механической нагрузки на ось. Новый электробензонасос BOSCH — 0580254 при напряжении 12В может развивать давление на заглушенном выходном штуцере (рис. 1, 1) до 7,8 бар. Клапан сброса (рис. 1, 18) отторирован на 6,8 бар. При этом электродвигатель насоса вращается с частотой до 100 об/с. Производительность насоса около 1,8 дм

3/мин, что значительно выше потребления топлива двигателем внутреннего сгорания в форсированном режиме.

Для поддержания требуемого давления в системе и для сброса излишнего бензина обратно в бензобак все системы питания современных двигателей внутреннего сгорания оборудованы обратным бензопроводом и регулятором давления в рабочей топливной магистрали, благодаря чему давление, развиваемое бензонасосом, поддерживается постоянным (для Bosch-0580254 около 6 бар).

Бензоподающим устройством электробензонасоса является шиберный гидронагнетатель (рис. 1, 10—18), который работает по принципу проталкивания отдельных порций бензина центробежными роликами через эксцентрическую насосную полость.

Рис.3 Составные части шиберного бензонасоса.

Основные составные части шиберного бензонасоса (рис. 3) следующие: ротор R с роликами Р, статор С с эксцентрической насосной полостью S, донце А с впускным отверстием L и крышка В с выпускным отверстием М.

В собранном виде центробежный насос представляет собой трехслойный пакет, в средней части которого между крышкой В и донцем А образована главная насосная полость S, эксцентрично сдвинутая относительно центра вращения ротора R, в которой и вращается ротор R с роликами Р.

Работает центробежный гидронагнетатель следующим образом. Ротор нагнетателя приводится во вращение вышеописанным способом. Под действием центробежных сил все ролики нагнетателя плотно прижимаются к стенке эксцентрической статорной полости и начинают кататься по стенке. Эта полость является главной насосной полостью нагнетателя. Там, где ротор нагнетателя вплотную подходит к стенке насосной полости (рис. 3, б, Р1), ролики почти полностью утапливаются в направляющие пазы. Там, где зазор между ротором и статором нагнетателя максимален (рис. 3, б, Р2), центробежные ролики выступают из пазов почти на половину своего диаметра. Таким образом через впускную щель (рис. 3, а, L) насосной полости S происходит захват очередной порции бензина очередным набежавшим роликом. Эта порция интенсивно проталкивается в выпускное отверстие (рис. 3, в, М) крышки нагнетателя и оттуда вверх, через все детали электродвигателя, к выходному штуцеру электробензонасоса (рис. 1, 1).

Бензин не проводит электрический ток, но беспрепятственно пропускает магнитные силовые линии. Поэтому на электромагнитные процессы в электродвигателе бензин никакого влияния не оказывает. Вязкость бензина очень низкая, и поэтому гидромеханическое сопротивление слоев бензина, протекающих через рабочий «воздушный» зазор электродвигателя, также незначительно.

Прокачка бензина через «внутренности» электродвигателя повышает его надежность. Имеет место постоянная и эффективная промывка коллекторно щеточного механизма и смазка проточным бензином оси вращения, на которой вращаются ротор нагнетателя и якорь электродвигателя.

В конструкции электробензонасоса нет подшипников качения. А втулки скольжения с плотной посадкой на ось лучше работают с жидкой смазкой, которой в данном случае является бензин. Помимо сказанного, бензин интенсивно охлаждает электродвигатель, который никогда не перегревается. Как следствие, электробензонасосы с прокачкой бензина через внутреннюю полость электродвигателя обеспечивают работу двигателя автомобиля до 200 тыс. км пробега.

Следует заметить, что расположение электродвигателя бензонасоса в бензобаке на первый взгляд вызывает недоумение. Действительно, хорошо известно, что в коллекторно щеточном механизме электродвигателя может возникать интенсивное искрение. Это может стать причиной взрыва бензобака, когда он пустой, а концентрация паров бензина соответствующая. Однако фирма BOSCH выпускает погружные электробензонасосы более 30 лет и случаев взрывов бензобака не зарегистрировано. Объясняется этот феномен так: электроконтактная пара «щетка-ламель» не искрит, так как, во-первых, работает в режиме переключателя малых энергий, во-вторых, ее компоненты изготовлены из специально подобранных электропроводных материалов, и, в-третьих, в электродвигателе с короткозамкнутой петлевой обмоткой на якоре искрение в коллекторно щеточном механизме ограничено встречно-параллельным соединением рабочих ветвей якорной обмотки на щетках. Кроме этого, бензонасос и его электродвигатель при работе постоянно наполнены бензином, искрение в котором практически невозможно. За счет герметичности в системе топливного питания, в бензонасосе бензин или его чрезмерно богатая смесь присутствует даже тогда, когда бензобак пустой.

Таким образом, вероятность взрыва бензобака от присутствия в нем электробензонасоса практически сведена к нулю.





На сайте Времонт.su публиковаться материалы по ремонту и сервисному обслуживанию классического электрооборудования, автомобильной электроники, а также по устройству, принципу действия и ремонту новейших автоэлектронных устройств, таких как автомобильных стартеров, впрыска топлива, автомобильные свечи зажигания, антиблокировки тормозов, cистемы зажигания в мотоциклах и цифрового зажигания , простые схемы противоугонных систем автомобиля и т. п.

Приглашаем к сотрудничеству всех заинтересованных лиц, имеющих желание разместить рекламу на сайте, владеющих информацией по указанным темам и желающих поделиться ею на страницах интернет-журнала. По интересующим вопросам пишите на наш Email Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript .







www.xn--b1agveejs.su

Топливный насос — что это такое? Описание и принцип действия

У топливной системе бензинового двигателя основным конструктивным элементом является топливный насос, который обеспечивает подачу определенного топлива под давлением к карбюратору или форсункам. К форсункам топливо подается только у двигателях с установленной системой впрыска топлива, а к карбюратору у карбюраторных двигателях. Топливные насосы делятся на механические и электрические в зависимости от принципа работы привода.

Топливный механический насос

Бензонасос используется у карбюраторных двигателях. Соответственно насос имеет механический привод распределительного вала (масляного насоса). Механический топливный насос — это в первую очередь разновидность поршневого насоса. Он включает такие конструктивные элементы:
•    Диафрагма;
•    Шток который соединен с диафрагмой;
•    Клапаны всасывания и нагнетания;
•    Фильтр насоса;
•    Корпус который закрывается сверху крышкой;
•    Насаженную на шток возвратную пружину;
•    Механический привод.

Принцип работы механического топливного насоса

Основным элементом работы является диафрагма.  Между мембранами из которых состоит диафрагма расположены прокладки. Диафрагма совместно работает с механическим приводом насоса, а также со штоком. Существуют несколько схем работы привода механической системы. На отечественных автомобилях устанавливается конструкция, которая состоит из толкателя и рычага с балансиром. На зарубежные автомобили устанавливают коромысло с двуплечим коромыслом (рычагом).

Эксцентрик распределительного вала приводит в работу привод насоса. Шток преодолевает усилие пружины с диафрагмой вниз при условии если эксцентрик привода насоса будет вращаться. Через всасывающий клапан разряжения протекает к насосу из топливного бака за счет увеличения диафрагмы объема полости. В карбюратор топливо поступает в нагнетательный патрубок когда открывается нагнетательный клапан за счет увеличения давления над диафрагмой. Всасывающий клапан закрывается.

При работе эксцентрика освобождается рычаг привода, под действием пружины диафрагма поднимается вверх. За счет высокого давления, которое создается над диафрагмой топливо поступает к карбюратору через нагнетательный патрубок. Всасывающий клапан закрывается. Весь этот цикл повторяется при каждом повороте эксцентрика.

Отсекается топливо, которое поступает в карбюратора счет запорной иглы тогда заполняется поплавковая камера. Привод ничего не перемещает (работает вхолостую) когда насос работает а диафрагма опускается вниз. Если изменить амплитуду движения диафрагмы регулируется лучшая производительность системы механического привода.

Топливный электрический насос

Только в бензиновых двигателях с установленный впрыском топлива устанавливается топливный электрический насос. В контуре с низким давлением применяется электрический насос в дизельных и бензиновых двигателях для протекания топлива. Топливный насос создает высокое давление примерно 0,4 Мпа. С непосредственным впрыском создается 0,7 Мпа давление. Механический насос не используется в системах прямого впрыска потому что подается низкое давление топлива.

Электрический привод топливного насоса устанавливается в топливо проводе или в топливном баке. На сегодняшний день в новые модели автомобилей устанавливают топливный насос в топливный бак. За счет того что отсутствует всасывающая магистраль обеспечивается лучшее охлаждения насос и снижения потерь. Минусом такой системы является уязвимость потому что максимальная длина нагнетательного топливо провода максимальная.

Схема работы топливного электрического насоса

Топливный электрический насос состоит из электродвигателя (электрического привода) и собственно насоса (насосной части). Все эти детали объедены в один металлический корпус и они всегда имеют контакт с топливом. Для предотвращения короткого замыкания предусмотрено сопротивление электричеству примерно 1 Ом которое создает бензин. Вся эта система объединяет в себя не только топливный насос, но и датчик расхода топлива и сетчатый фильтр топлива, топливо заборник и непосредственно модуль.
Для работы топливного насоса предусмотрено обратный и редукционный клапан. При остановке двигателя запирает топливную система обратный клапан. Поддерживания определенного давления для системы и перепускания топлива обратно на впуск обеспечивает редукционный клапан.

Существует несколько видов топливных насосов:
1.    Насос центробежный;
2.    Роликовый насос;
3.    Шестеренный насос.

При вращении ротора топливо в роликовом насосе нагнетается и всасывается, а также перемещаются в нем ролики. Топливо заполняет пространство где находятся ротор и ролики разряжением при увеличении пространства. Как только заполнилось все пространство разряжением топливо отсекается. Под давлением топливо покидает насос и открывается выпускное отверстие. Также уменьшается пространство и все это происходит когда ротор вращается.

Шестеренный насос работает аналогично. Нагнетается и всасывается топливо при движении ротора (внутренней шестерни) относительно расположению статора (внешней шестерни). С помощью зубов боковых сторон ротора которые вращаются топливо начинает нагнетаться и всасываются в промежутках меняющихся камер.

Роликовый насос и шестеренный устанавливается в одной конструкции – топливо проводе. В настоящее время чаше всего устанавливают лопастные насосы (центробежные), которые обеспечивают протекания топлива без всяких пульсаций и в свою очередь снижается шум. Но к минусам центробежных насосов относятся ограничения, которые устанавливаются для давления и производительности.

Лопастный топливный насос находится в топливном баке. По периметру крыльчатка (рабочее колесо) снабжается многочисленными лопатками.  В определенной форме внутри камеры вращается крыльчатка, в которой находятся нагнетательный и всасывающий канал. Повышение давления обеспечивает завихрения топлива. Завихрение происходит при воздействии топлива на лопатки.

Схема работы электрического насоса

Блоку управления двигателем принимает сигналы при активации реле насоса. Двигатель автомобиля запускается после включения зажигания и при этом обеспечивается работа топливного электрического насоса. Одной из особенностей электрического топливного насоса является в узких пределах давления топлива. Напряжение изменяется клапаном предохранения и при изменении давления.

Источник: http://remontauto.by/

remontauto.by

Как проверить бензонасос — устройство и основные неисправности

Бензонасос – это часть автомобиля, обеспечивающая подачу бензина в двигатель. Бензонасос является одним из главных элементов, так как без него не возможна работа двигателя в целом. Всего существует два вида бензонасосов: диафрагменный и электрический.

Устройство и принцип работы диафрагменного бензонасоса

Такой насос нашел широкое применение в карбюраторных автомобилях и крепится на двигателе.

Диафрагменный бензонасос приводится в действие с помощью эксцентрика распределительного вала, чаще всего, посредством толкателя.

1 — шток; 2 — шайба; 3 — обойма; 4 — диафрагма; 5 — внутренняя дистанционная прокладка; 6 — наружная дистанционная прокладка; 7 — гайка.



Основной элемент бензонасоса – диафрагма, которая зажата между двумя частями корпуса. Именно она перекачивает бензин из бака в карбюратор. В случае ее разрыва предусмотрено специальное сливное отверстие, которое исключает попадание топлива в картер двигателя с маслом. Перед клапанами установлен специальный сетчатый фильтр, не допускающий попадание мелких частиц. Внизу, обычно, установлен рычаг ручной подкачки, упрощающий запуск двигателя.

После запуска двигателя эксцентрик передвигает толкатель, который, с помощью рычажного механизма, опускает шток и диафрагму. Возвратная пружина, при этом, сжата, а над диафрагмой создается разряжение, которое открывает клапан и закачивает бензин из бака.

В процессе следующего поворота эксцентрика освобождает толкатель и рычажный механизм. Пружина разжимается, и диафрагма поднимается вверх. Клапан закрывается, и бензин поступает в карбюратор.

Расход топлива бензонасоса будет зависеть от количества оборотов двигателя. Чем больше обороты, тем выше становится расход.

В процессе работы бензонасос имеет свойства нагреваться от тепла двигателя, особенно в жару. Для этого предусмотрена система охлаждения бензонасоса, которая обеспечивается самим бензином. Она представляет собой систему циркуляции и дальнейшего слива бензина обратно в бак. Таким образом, исключается вероятность закипания и испарения бензина, а также различных перебоев в работе двигателя. Если бензонасос перегревается, то подача бензина прекращается и насос не работает, даже если применять ручной привод подкачки бензина из бака.

Перегрев бензонасоса является одним из главных недостатков диафрагменной системы. Водители применяли разные методы охлаждения, среди которых была мокрая тряпка, накинутая на бензонасос. Такая проблема была полностью устранена у более современного аналога, который был разработан в эпоху появления инжекторных двигателей – электрического бензонасоса, который постепенно вытеснил механическую систему подачи топлива.

Устройство электрического бензонасоса

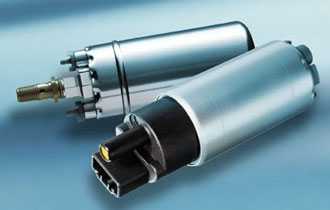

С появлением инжекторных двигателей, автомобили стали комплектоваться и новыми бензонасосами, основой в которых послужил – электропривод.

Этот вид насосов разделился на еще два подвида: подвесные (устанавливаются под двигателем таким образом, чтобы бензин в них поступал самостоятельно) и погружные (устанавливаются внутри бензобака).



Электрический бензонасос представляет собой металлический цилиндр, внутри которого расположен электродвигатель, секция насоса, клапаны и сетчатый фильтр. Двигатель с помощью муфты соединяется с насосной секцией, которая и обеспечивает закачку топлива. Так как воздух в системе отсутствует, исключается всякая угроза воспламенения, что делает такой бензонасос абсолютно безопасным.

Насосная секция – единственное различие многих бензонасосов, так как может выполняться в различных формах, имеющих разную всасывающую способность.

При повороте ключа в замке зажигания, включается электропривод насоса, который выполняет закачку топлива в инжектор. Как только необходимое количество топлива оказалось в системе впрыска, срабатывает датчик, который отключает привод насоса. После запуска двигателя насос запускается снова и работает наравне с двигателем.

Самостоятельная проверка бензонасоса

Как измерить давление бензонасоса

Работа бензонасоса должна быть стабильной и четко отрегулированной. Неисправный бензонасос будет закачивать бензин небольшими порциями, что заставит работать двигатель неустойчиво, или будет качать слишком маленькое или слишком большое количество бензина, так как давление в системе имеет отклонения, по сравнению с нормой.

Перед тем, как проверить давление бензонасоса, необходимо проверить, нет ли где утечки топлива или засора топливной системы. Если все шланги целые и чистые, а фильтра новые, то отсоедините от штуцера шланг и поставьте на его место манометр. На штуцер манометра монтируйте топливный шланг и запустите двигатель. Норма давления должна быть в пределах 2,8 – 3 кгс/см². Для каждой модели автомобиля этот показатель индивидуальный, поэтому уточняйте эту цифру в технической литературе.

Контролируйте давление в течение 10 минут. Если оно не падает, значит, бензонасос создает нормальное давление. Падение давления указывает на утечку топлива или негерметичный монтаж клапана бензонасоса.

В случае с механически бензонасосом все намного проще. Измерить давление можно и без применения манометра. Для этого отсоединяют шланг из карбюратора и вставляют в прозрачную емкость. Начинайте качать бензин рычагом ручной подкачки, и если бензин выходит плотной струей, то давление в норме.

Видео — Не качает бензонасос —  что делать?

Проверка исправности электрического бензонасоса

Если при повороте ключа в замке зажигания бензонасос не срабатывает, то первое, с чего стоит начать проверку – это с самого насоса. Для этого прикладывают вольтметр на клеммы насоса и замеряют напряжение. Его величина должна составлять, примерно, 12 вольт. Если напряжение есть, это значит, что питание в норме, а бензонасос неисправен. Если напряжения нету, это означает, что проблема в питании.

Есть и второй вариант проверки. Для этого подключите клеммы аккумулятора к клеммам бензонасоса, и, если он не заработал, значит, вся проблема в электродвигателе насоса, а если он заработал, то это указывает на отсутствие питания.

Отсутствие питания может быть вызвано поломкой реле бензонасоса. Его можно проверить двумя способами:

1. Попробовать поставить новое и если оно заработает – значит, все дело в нем.
2. Подключить омметр к выводам реле и если он покажет обрыв, реле неисправно.



Если реле исправно, то последнее что остается – это проверить предохранитель, который отвечает за сохранность цепи бензонасоса от коротких замыканий. Если предохранитель целый, но бензонасос все равно не срабатывает, то, скорее всего, имеется обрыв в электропроводке. Это последняя причина, по которой бензонасос может не работать.

На этом все. Это были самые основные методы проверки бензонасосов. Однако, при работе с бензиносодержащими элементами будьте крайне осторожны! Удачи на дорогах!

vipwash.ru

Что такое бензонасос? Принцип работы

Бензонасос предназначен для поступления топлива из бака к двигателю автомобиля. Расскажем что такое бензонасос автомобиля, как он работает и узнаем разницу между механическим и электрическим бензонасосом.

Что такое бензонасос?

Бензонасос — подает топливо в двигатель. Он нужен потому, что двигатель и бензобак находятся в противоположных концах автомобиля.

В современных автомобилях устанавливаются два типа бензонасосов: механические и электрические. Механические бензонасосы обычно применяются в автомобилях карбюраторного типа, при этом топливо в карбюратор подается под низких давлением, а электрические — в топливных системах инжекторного типа с подачей топлива под давлением.

Механические бензонасосы крепятся снаружи топливного бака, а электрические бензонасосы внутри топливного бака. А в некоторых двигателях устанавливаются два бензонасоса: один, работающий на больших объемах под низким давлением, внутри топливного бака, а другой, работающий на малых объемах под высоким давлением, на двигателе или около него.

Механические бензонасосы работают по принципу засасывания топлива из топливного бака в двигатель. Расстояние между карбюратором и насосом небольшое, поэтому они могут работать под низким давлением.

Устройство системы питания автомобиля и работа бензонасоса

Электрические бензонасосы как бы проталкивают топливо в двигатель. Работа электрического бензонасоса контролируется электронной системой автомобиля, которая принимает в расчет положение дросселя, соотношение воздуха к топливу и содержание выхлопов.

Так как электрические бензонасосы работают под давлением, то они довольно шумные и быстро нагреваются. Именно по этой причине их размещают в топливном баке — топливо охлаждает бензонасос и глушит шумы.

Как работает бензонасос?

Бензонасосы запускаются при помощи электродвигателя. Когда вы поворачиваете замок зажигания на включение, бортовой компьютер дает сигнал на запуск бензонасоса. В бензонасос подается электрозаряд. Мотор внутри бензонасоса начинает вращаться в течение нескольких секунд и создает давление в топливной системе.

Если через две секунды компьютер не получает сигнал, что двигатель работает, бензонасос автоматически отключается в целях безопасности. Именно в первые две секунды после запуска двигателя можно слышать работу бензонасоса.

Далее топливо засасывается в бензонасос через трубочку и выходит из бензонасоса через односторонний клапан, попадает в топливный фильтр, который задерживает грязь и мусор и далее идет в двигатель. Бензонасос работает, пока работает двигатель.

Чаще всего бензонасос преждевременно ломается по двум причинам: грязные топливные фильтры и . В обоих случаях бензонасос работает на пределе, вырабатывая свой ресурс намного быстрее, чем это было предусмотрено инженерами-проектировщиками. Поэтому не ленитесь менять топливные фильтры, особенно если .

portalvaz.ru
