Светодиодные лампы н11 в противотуманки какие лучше – 10 лучших ламп H11 — Рейтинг 2019 года (Топ 10)

Обзор светодиодных ламп Osram h21 для противотуманок

В последнее время мне приходится тестировать множество светодиодных ламп и ксеноновых для автомобилей.  Проблема у большинства лампочек одинаковые, не смотря на отличный внешний вид и красивую упаковку 90% из них нельзя устанавливать в ближний и дальний свет авто. Даже одинаковые внешне модели светя по разному, потому что их производят разные заводы.

Не все хотят покупать качественные китайские лампы, которые относятся к  оставшимся 10%. Многих интересуют Philips и Osram, эти бренды гарантия качества и надёжности. Philips выпускает серию диодных автоламп «Philips Ultinon» для цоколей h5, H7, h21. У Osram недавно появились светодиодные лампы с цоколем H8, h21, h26 для противотуманных фар, они служат заменой галогенок ПТФ.

Полная маркировка тестируемого образца Osram LEDriving FOG LAMP H8/h21/h26, артикул 66220CW. Основное назначение, это использование в паре с ксеноном, чтобы цветовая температура совпадала и головной  свет выглядел гармонично, а не вразнобой.

Содержание

  • 1. Характеристики
  • 2. Размеры
  • 3. Световой поток
  • 4. Условия тестирования по ГОСТ
  • 5. Распределение света в ПТФ
  • 6. Характеристики светодиодов
  • 7. Мощность полная и обманка
  • 8. Драйвер
  • 9. Нагрев
  • 10. Установка в противотуманную фару
  • 11. Ограничения на эксплуатацию
  • 12. Упаковка
  • 13. Итоги

Характеристики

Основное назначение, это замена галогеновых лампочек Н11 в противотуманных фарах. Для ближнего или дальнего света они не предназначены, имеют недостаточный световой поток.

Параметр Заявлено Измерено Штатная галогенка
Световой поток на 1 шт. 712лм, эквивалент 1500лм
Мощность 13вт 10,9вт 55вт
Цветовая температура 6000К 6000К 3200К
Напряжение питания 9-16V 9-16V 12V
Нагрев  133° 350°
Срок службы  — > 10.000ч. 1000-2000 ч.
Назначение ПТФ, противотуманки, противотуманные
Для тестов используется напряжение 13,2 Вольт

Светодиодные лампы h21 Osram выполнены по схеме имитации нити галогенки миниатюрными светодиодами, это единственный правильный вариант для рефлектора.

Особо хочу  отметить место изготовления, это Италия. В создании этих автоламп вполне могли принимать участие Гуччи и Дольче Габана, если вы в тренде.

Размеры

Световой поток

Сначала замеряем световой поток на холодной автолампе, затем через 60 минут после включения. За это время она прогреется до рабочей температуры. После первого замера подумал что слетела калибровка, результат очень низкий. Проверил калибровку эталонами, фотометрический шар показывает правильные результаты. Сравнил визуально, по сравнению с другими лампочкам на 11 ватт на Cree XM-L2  светит слабовато.

Параметр Светопоток, эквивалент
Холодная 904лм
Прогретая 712лм

Для тестируемого образца световой поток указан эквивалентом. Показатель учитывает повышение чувствительности глаза в темное время суток к нейтрально белому свету, по сравнению с тёплым белым от галогена. Чувствительность повышается на 65%.

Условия тестирования по ГОСТ

..

Для тестирования используем таблицу из  ГОСТ Р 41.19-99 для настройки и тестирования противотуманок. Конкретных точек замера таблица не имеет, только зоны. Только точно указана точка проверки ослепления по вертикальной оси, которая находится выше СТГ на 4%. Для определения уровня освещения в световом пятне, замеряем максимальное значение по вертикальной оси ниже светотеневой границы.

Галоген, люкс Osram h21, эквивалент Разница в %
Ослепление 0,33 0,94 284%
Освещенность в центре 7,2 7,59
5%
Уточнение, разница в % указана относительно галогена»

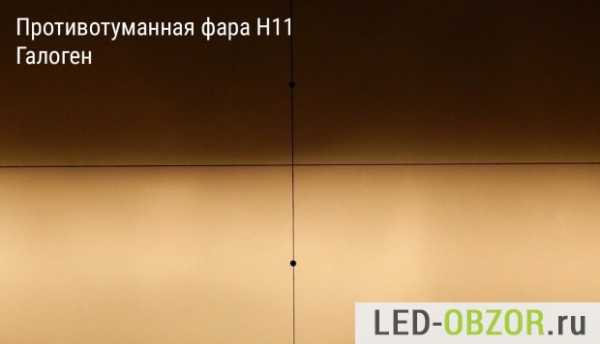

Как мы видим по фото и  изображению светораспределения, освещенность в центре у Осрам Н11 выше на 5% по сравнению с галогеновым источником. А вот ослепление у Osram выше почти в 3 раза, обязательно требуется регулировка угла наклона противотуманок.

Распределение света в ПТФ

Протестируем в штатной противотуманной фаре от автомобиля. В ближний и дальний свет устанавливать нельзя из-за низкой яркости. После установки Осрам h21 в ПТФ  видно, что она светит гораздо выше. Светотеневая граница нечеткая и она не совпадает с галогеновой. Необходима регулировка противотуманок, иначе они будут слепить встречные автомобили.

Процедура  настройки ПТФ не простая, они находятся низко внутри бампера. Чтобы добраться до регулировок чаще всего требуется подъёмник, чтобы снять защиту двигателя и бампер. У себя на Дастере с трудом могу дотянутся до противотуманок сверху, агрегаты под капотом расположены очень плотно.

Характеристики светодиодов

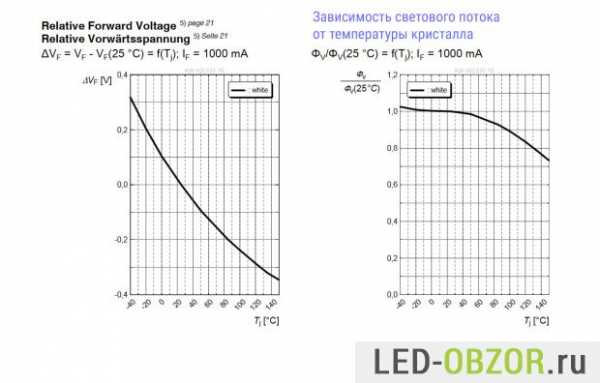

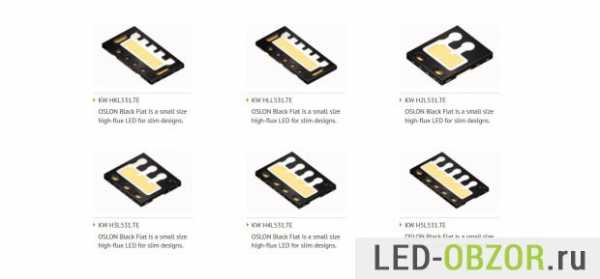

Светодиоды использованы специализированные OSLON Black Flat, предназначенные для ближнего и дальнего света автомобиля. Отличаются количеством диодов в сборке. При нагреве кристалла до 130° будет от 400 до 540 люмен на 1 сборку.

Нагрев кристалла до 150°
Светопоток 500-800лм при 25°
Энергопотребление, номинал 6,15W
Ток номинальный 1 ампер
Питание 6,15 вольт
Угол свечения 120°
Размеры кристалла 3,75 х 3,1мм.
Толщина 0,43мм.

Мощность полная и обманка

Прогреваем автолампы в течение1 часа. Вольтамперные характеристики светодиодов меняются при повышении температуры. Многие ищут светодиодные лампы для авто со встроенной обманкой, чтобы избежать показа ошибок бортовым компьютером автомобиля.

Холодные Прогретые
Osram LEDriving FOG LAMP h21 11,7вт 10,9вт

Мощность светодиодной ниже галогенки в 3-5 раз, поэтому бортовая система авто считает, что лампочка перегорела и зажигает индикатор на панели приборов. Если на ближнем бортовой комп не находит  лампы, то он может включить дальний свет автоматически. Но чаще всего это просто индикация на панели приборов без каких либо действий.

Запомните, хороших автомобильных светодиодных  ламп с обманкой не бывает. Покупайте её отдельно и устанавливайте в электрическую цепь. Обманка – это просто резистор, который нагружает линию.

Драйвер

В отличии от всех других производителей, корпус драйвера выполнен из прорезиненного пластика. Источник питания неразборный и полностью залит компаундом, это обеспечивает максимальную влагозащищенность.

Нагрев

Делаем тепловизионные снимки образцов, предварительно получив консультацию у производителя. Каждый материал имеет свой коэффициент эмиссии, поэтому настраиваю тепловизор для измерения температуры силикона на светодиодах.

Нагрев светодиодов получился 133°, для LED автоламп это низкий нагрев. Некоторые модели греются до 180°.

 Градусы
Светодиоды 133°
Радиатор 93°
Блок питания 57°

Тепловизионные снимки сделаны при помощи портативного USB  тепловизора 240*320 точек. Смотрите полный обзор тепловизора Seek Thermal Compact PRO с примерами снимков светодиодных прожекторов, ламп E27, ближнего и дальнего, ксенона.

Установка в противотуманную фару

Ограничения на эксплуатацию

На упаковку нанесён стикер, который сообщает, что данные светодиодные лампы для противотуманок не имеют разрешения на эксплуатацию на дорогах общего пользования. Использовать можно только для освещения салона автомобиля. На другой стороне указано «Off-road only», только для бездорожья.

Упаковка

Итоги

Конструктивно светодиодные лампы выполнены для эксплуатации в условиях влаги и пыли. Отсутствуют элементы активного охлаждения, такие как вентиляторы. Размеры немного превышают габариты галогенки. Осрам h21 создают освещенность на дороге точно такую же, как штатный галоген. Потребление энергии у них ниже в 5 раз по сравнению со стандартной галогенкой на 55вт.

Чтобы увеличить срок службы, разработчики сделали мощность низкой, около 11 ватт. Из которых примерно 3 ватта потребляет драйвер. Система охлаждения упрощена до максимума, всего 3 ребра. Для улучшения эффективности при таких же габаритах можно было сделать 6-7 ребёр.

По совокупности полученных результатов, оптимальный способ эксплуатации, это использование в качестве ДХО совместно с контроллером.

led-obzor.ru

Диодные лампочки h21 в ПТФ


Всем привет.

В сегодняшнем обзоре я хочу поделиться с вами своими впечатлениями о светодиодных лампочках с цоколем h21, которые были приобретены мною на Aliexpress.

Покупались они еще аж в сентябре, но по какой-то неведомой для меня причине, из двух заказанных пришла только одна лампочка. Но, благо, продавец попался адекватный и вторую лампочку мне дослали без каких-либо доплат и долгих разборок. Так что единственное, что было потеряно — время, потраченное на повторное ожидание посылки. Что интересно, если посмотреть отзывы к товару, то видно, что кто-то уже побывал в точно такой же ситуации 🙂 Если кому-то интересно, то всю информацию о движении посылки из Китая в Беларусь можно посмотреть здесь.

В продаже имеются лампочки с желтым и белым светом, но так как желтый как-то мне нравится не очень (хоть для тумана он предпочтительней), то я выбрал вариант с белым свечением.

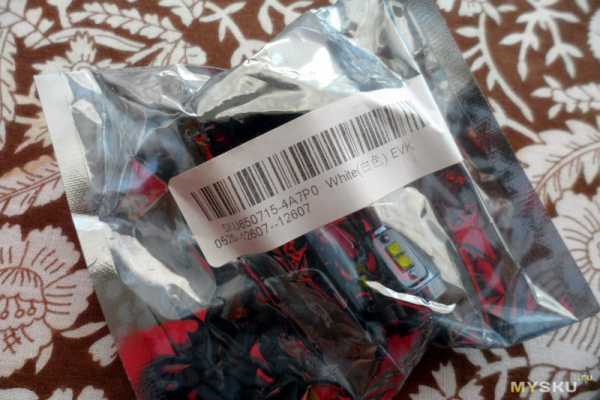

Поставляются лампочки без какой-либо оригинальной упаковки. Оба мои экземпляра пришли в обычных полиэтиленовых пакетиках. Из опознавательных знаков на ней имеется одна единственная наклейка на которой из самого интересного — цвет света.

Находящаяся внутри лампочка обладает следующими характеристиками (если верить тому, что написано на страничке с товаром):

Производитель: autoleader;
Модель: 648217;
Мощность: 45 Вт/шт.;
Разъем: H9;
Люмен: 750lm;
Угол луча: 360 °;
LED Количество: 9 шт.;
Напряжение: DC12V-24 В;
Свет Цвет: белый/желтый;
Цвет Температура: 6000 К-6500 К;
Установки: для авто автомобиль, грузовик, фургон, для внедорожник, atv и мотоциклов;
Применение: Включите свет/Стоп свет/парковка DRL и противотуманных.
В живую лампочки совершенно не отличаются от того, что можно увидеть на страничке Aliexpress и выглядят следующим образом:

Внешне выглядят они очень даже ни

mysku.me

Тест автомобильных ламп h21. Отзывы экспертов об автолампах с цоколем h21

Автолампы с цоколем h21 чаще всего используются для основного освещения или в качестве противотуманных фар. Основное преимущество цоколя этого вида состоит в обеспечении большей мощности лампы – 55 Вт, в то время как другие типы цоколей, например H8, обеспечивают лишь 35 Вт. В то же время, конструктивно отличия небольшие, разнятся лишь виды лепестков. С цоколем Н11 выпускаются галогенные и светодиодные лампы. Увеличенная мощность даёт больший световой конус, до 30-40 метров увеличивая освещаемое пространство. Специальная конструкция рефлекторов позволяет лучше освещать обочины.

Тестирование ламп

При тестировании ламп уровень освещённости измеряется непосредственно перед автомобилем на расстоянии 10, 25, 50, 75 и 100 м, также на каждой метке фиксируется освещённость обочин с шагом 5 м. Уровень светового потока фиксируется на высоте приблизительно 1 метр от поверхности покрытия и у самой дороги. Лампы Led Spotlight S 1040 устанавливались на треноге на высоте 2,1 м над дорогой, это имитирует их установку на крышу внедорожника.

Osram night breaker unlimited

Лампа Osram night breaker unlimited

В своей категории являются одними из самых ярких. Основные элементы лампы: радиатор, стабилизатор тока, линзу и сверх яркие светодиоды. Для работы необходим источник питания 12 В, мощность лампы равна 55 Вт, температура свечения до 4000 К. Для отвода дополнительного тепла используется алюминиевый сплав. Излучаемый свет может быть холодным или тёплым белым. Химический состав галогена оптимизирован таким образом, чтобы исключить снижение прозрачности оболочки. Сама лампа оборудована ультрафиолетовым фильтром, благодаря этому не мутнеет пластик.

По сравнению с обычной лампой накаливания дают на 110 % больше света, также сама цветовая гамма излучения белее на 20 % по сравнению с аналогами.

По результатам испытаний длина светового конуса увеличена в среднем на 35 метров. Освещенная область начинается непосредственно перед автомобилем, световое пятно яркое и широкое. По отзывам владельцев в дождливую погоду не бликует несмотря на яркий свет, лучше освещаются ямы, не искажается рельеф местности. Благодаря эффективному теплоотводу исключена возможность оплавления пластиковых деталей.

KOITO Whitebeam h21

Галогенная лампа японского производителя. Судя по техническим характеристикам,

Лампа KOITO-Whitebeam-h21

относится к топ классу. Работает от источника питания 12 В, мощность самой лампы составляет 55 Вт (эквивалентна обычной лампе накаливания мощностью 100 Вт). По данным производителя температура света 4000 К, с эффектом ксенона, то есть свет должен быть приближен к дневному, без желтизны.

При детальном изучении конструкции лампы оказалось, что Koito использует готовые цоколи производства Philips. Результаты испытаний показали, что с освещением местности проблем нет, а вот цветовая температура не соответствует заявленной. Отзывы покупателей говорят о похожей проблеме – свет от лампы сильный, но ярко жёлтого цвета, эффект ксенона отсутствует. Также отмечается невысокая устойчивость к вибрации и тряске – частые выходы из строя при движении по бездорожью.

Желтоватый оттенок положительно сказался на освещении местности в сырую погоду. Благодаря цветовой температуре оправдано их использование в качестве противотуманных. В целом световое пятно яркое, обочины освещаются на расстояние 10 – 15 метров.

MTF Light Palladium

Лампа MTF Light Palladium

Галогенные лампы этого южнокорейского производителя не уступают по параметрам предыдущим образцам. Мощность лампы 55 Вт, работает от стандартного источника питания 12 В. Для повышенной безопасности, лампа снабжена металлическим теплорассеивателем, это не даст оплавиться пластиковым деталям. Кроме этого используется покрытие UVSTOP, оно задерживает ультрафиолетовые лучи и не допускает ухудшения прозрачности пластика. Ключевая особенность этих ламп – использование двухслойного интерференционного покрытия. Благодаря этому достигается увеличение пропускающей способности материала колбы, также примерно на 15 % уменьшается тепловыделение лампы. Температура светового потока около 5000 К, что должно обеспечить яркий, белый свет.

Лампы без проблем справились с освещением местности на расстояние до 100 м. До 50 м от источника световое пятно яркое, хорошо освещены обочины. Цвет действительно белый, без желтизны или синевы, среди испытанных образцов это самый белый цвет. К недостаткам стоит отнести возможное искажение рельефа на расстоянии 30 – 60 метров от автомобиля.

EVO Formance Spectras 93389 h21

Лампа EVO Formance Spectras

Эта лампа с цоколем h21 относится к категории бюджетных. Технические характеристики стандартные: источник питания 12 В, мощность 75 Вт. Несмотря на то, что дополнительные изменения в конструкцию лампы не внесены, обеспечивают яркий пучок света мощностью до 1300 Лм. Температура света около 5000 К, цвет – ярко белый. По мощности светового потока не уступает лампам мощность 100 Вт. Такой показатель достигается за счёт нити накаливания повышенной прочности и специально подобранным составом газа.

Пространство, которое лампа освещает с достаточной интенсивностью ограничено 60-75 метрами перед автомобилем. Так как производитель использует стандартные рефлекторы, ширина светового пучка несколько меньше чем у конкурентов. Так, на расстоянии 25 метров перед автомобилем обочины уже освещены недостаточно ярко. Также отзывы автомобилистов говорят о частом перегреве лампы и повреждении пластиковых деталей, это объясняется большей мощностью лампы. Цвет светового потока соответствует заявленному.

Led Spotlight S 1040

Лампа Led Spotlight S 1040

Эти светодиодные фары относятся к дополнительным, то есть они могут быть установлены на крышу автомобиля, на экспедиционный багажник и т. д. Светодиоды расположены в один ряд и размещены в металлическом корпусе, который играет роль радиатора.

Технические характеристики: работает от источника питания 9 – 70 В, суммарная мощность – 40 Вт (4 светодиода по 10 Вт), мощность светового потока составляет 3440 Лм, свет яркий, белого цвета, вес фары равен 1,4 кг. Корпус водо и пыленепроницаем (стандарт IP68), устойчив к длительной тряске и вибрации.

Результаты испытаний показали, что Led Spotlight на голову превосходит остальных участников тестирования, об этом говорит и высокая мощность светового потока. Фара имеет два режима работы – Spot и Flood. В режиме Spot яркий луч света освещает пространство перед автомобилем на расстояние около 200 м, освещение обочин практически отсутствует. В режиме Flood световой поток становится намного шире, но его дальнобойность  снижается до 130 – 150 м перед автомобилем, в этом режиме отлично освещаются обочины на расстоянии 50 – 70 м. Несмотря на мощность, не искажается рельеф местности. К недостаткам, пожалуй, стоит отнести большие размеры, вес и, как следствие, ограниченность применения Led Spotlight S 1040. Кроме этого само световое пятно начинается на некотором расстоянии от автомобиля.

22W LED HEADLIGHT KIT

Набор 22W LED HEADLIGHT KIT

Этот набор включает в себя две лампы с цоколем h21, которые могут быть установлены в качестве основных в любой автомобиль. При производстве используются сверх яркие светодиоды CREE семейства MC-E. Температура излучаемого света равна 4300 К, что соответствует чистому белому свету без желтизны. Каждая лампа обеспечивает световой пучок мощностью 1200 Лм, для её работы необходим источник питания 12 – 14 В, мощность составляет 22 Вт. Для решения проблемы перегрева при работе используется металлический теплосъёмник.

Тестирование показало, что эти лампы могут использоваться в качестве основных в ночное время. Результаты ничем не уступают галогенным лампам. Световое пятно широкое и яркое, дальность освещения составляет до 75 метров. Уровень освещения обочин несколько уступает ранее протестированным образцам – но этот недостаток исправляется регулировкой светоотражателей. К существенным недостаткам стоит отнести высокую стоимость. Также нежелательно использование их в качестве противотуманных или в дождливую погоду, яркий белый свет будет создавать перед водителем сплошную белую стену из-за эффекта преломления и отражения в каплях влаги.

Подведение итогов

На данный момент лампы с цоколем h21 одни из самых распространённых на авторынке. В этом исполнении выпускаются и галогенные и светодиодные фары. Среди всех предложений на рынке  пальма первенства, пожалуй, принадлежит Osram night breaker unlimited. Однако, технические характеристики аналогов мало в чём уступают ей. В целом галогенные лампы с цоколем Н11 пользуются большей популярностью чем остальные. Во многом это объясняется более привлекательным соотношением цена/качество.

При подготовке статьи использованы материалы:

PowerBulbs

AutomationLED LED Headlight Bulbs Review

Testing car headlight bulbs

autotema.info
