Какой ресурс цепи ГРМ. Особенности, конструкция, обслуживание, плюсы и минусы

КАКОЙ РЕСУРС ЦЕПИ ГРМ. ОСОБЕННОСТИ, КОНСТРУКЦИЯ, ОБСЛУЖИВАНИЕ, ПЛЮСЫ И МИНУСЫ


Добрый день, сегодня мы узнаем, какой ресурс имеет цепь газораспределительного механизма двигателя автомобиля, известный в народе, как ГРМ, чем отличается компонент от приводного ремня и какой расходный элемент силовой установки считается более надежным, а также долговечным по сроку службы. Кроме того, расскажем про то, какими плюсами и минусами обладает цепь системы газораспределения, какой интервал обслуживания расходного элемента необходимо соблюдать, а также, с какими деталями меняется эта важнейшая приводная деталь того или иного мотора. В заключении поговорим о том, какие конструктивные особенности присущи приводной цепи и почему со временем элемент системы газораспределения имеет свойство растягиваться.



Как правило, значительное количество автолюбителей на планете хотя бы один раз видели в живую, а также слышали, для чего предназначена цепь системы газораспределения силовой установки транспортного средства. Для тех, кто впервые в жизни столкнулся с таким понятием, как цепной привод поясним, что цепь газораспределительного механизма является ключевой деталью, которая призвана соединять коленчатый и распределительный валы двигателя друг с другом. Справочно заметим, что в некоторых типах силовых установок, цепь ГРМ может соединять не один, а два распределительных вала, пример тому система газораспределения DOHC с 16-ю клапанами


ЗАМЕНА РЕМНЯ ГРМ. ИНТЕРВАЛЫ ОБСЛУЖИВАНИЯ




КАКОЙ РЕСУРС РЕМНЯ ГРМ. ПРЕИМУЩЕСТВА И НЕДОСТАТКИ

Как мы знаем любой автомобиль приводится в движение благодаря коленчатому валу, который «толкают« поршни двигателя. Что касается распределительного вала, то его функция заключается в открытии клапанов силовой установки, причем в нужной последовательности с целью подачи смеси горючего и отвода выхлопных газов из камер сгорания цилиндров. Что касается цепной и ременной передач, то они выполняют единую задачу по взаимодействию приводных компонентов при помощи их соединения друг с другом. Заметим, что определенная доля автовладельцев считают цепную передачу не надежной, дорогой в обслуживании, а также не практичной, так как данный узел двигателя очень тяжело диагностировать на растяжение и износ. Однако, так ли это? Почему тогда подавляющее большинство автопроизводителей в последние годы так активно стали оснащать свои транспортные средства цепной передачей? Значит все таки не так страшна цепь ГРМ, как про нее говорят. Чтобы окончательно определить надежность, а также реальный ресурс цепи ГРМ, необходимо тщательно рассмотреть преимущества и недостатки, которыми обладает данный компонент двигателя, что мы и сделаем в нашей статье.


1. ОСОБЕННОСТИ И ОБСЛУЖИВАНИЕ ЦЕПИ ГРМ. НЕДОСТАТКИ ЦЕПНОЙ ПЕРЕДАЧИ

Сразу отметим, что главной отличительной чертой цепи от ремня системы газораспределения двигателя является вид используемого материала и расположение приводной детали в силовой установке. Цепь ГРМ конструктивно, как правило, располагается внутри двигателя, а ремень наоборот снаружи мотора под специальным кожухом. Кроме того, цепь всегда функционирует в смазке, оно же моторное масло, причем высокого качества, а ремню это все не требуется. Данный момент является также немаловажным отличием приводных деталей.


Как утверждают автомеханики, то по их мнению, приводная цепь ГРМ считается лучше ремня системы газораспределения двигателя по надежности. Специалисты утверждают, что самой сильной стороной цепи является именно материал, из которого она изготавливается, то есть металл однозначно крепче и долговечней, чем химические резиново-полимерные или тканевые волокна в ременной передаче. Однако, почему же некоторых автопроизводителей все же не устраивает цепь ГРМ и они не устанавливают ее на свои машины, а ставят морально устаревшие ремни? Ответ на этот вопрос кроется в недостатках приводной цепи системы ГРМ мотора.

Недостатки, которыми обладает цепь ГРМ двигателя:


Повышенная шумность: является одним из основных минусов цепной системы ГРМ. Отметим, что даже в новом и отлично настроенном двигателе, оснащенном цепью работа газораспределительного механизма всегда будет шумнее, чем с ремнем. А дело все в том, что во время движения металлической цепи по звездам, которые изготовлены из такого же материала, звука никак не избежать. У приводного же ремня в этом плане ситуация совсем иная.



Конструктивные особенности: порой играют не в пользу цепи ГРМ, так как некоторые производители автомобилей, в угоду все той же тишине и компактности (справочно: ременной мотор по размерам меньше цепного на 10-15%), не вправе устанавливать цепной привод, изготовленный из металлических звеньев, который в отличие от ремня идет внутри двигателя. Кроме того, некоторые автопроизводители для своих машин используют силовые установки, которые просто конструктивно не могут оснащаться цепным приводом, поэтому они отказываются от цепей в пользу ремня, который работает за пределами мотора и вращается, как бы в воздухе.

Не эффективно захватываются звенья: во время движения цепи по шестерням валов, как распределительного, так и коленчатого в сравнении с ремнем, что является доказанным фактом. Дело в том, что шестерни цепной системы газораспределения имеют широкие полоски для зацепления, а зубья цепи в придачу всегда находятся в смазке, что снижает цепкость компонентов двигателя друг с другом. Однако нельзя утверждать, что цепь работает совсем не эффективно — это не так, потому что в зацеп она входит вполне нормально, благодаря наличию двух рядов зубьев в своем строении. Если сравнивать цепь и ремень ГРМ, то как утверждают автомеханики, первый элемент все же намного быстрее может перескочить через зуб шестерни, нежели гибкий компонент мотора.

Натяжение: наравне с перескакиванием через зубья является очень серьезной проблемой для цепного привода системы газораспределения двигателя. Как мы уже знаем, приводной ремень является гибким компонентом, который легко гнется и настраивается при надобности, а вот цепь находится внутри мотора, в смазке, что значительно усложняет процедуру по ее подтягиванию, то есть выравниванию по натяжению


Диагностика: также не является сильной стороной цепного привода, так как его гораздо сложнее проверять на износ, в отличие от ремня. Из-за этого, порой случаются ситуации, когда недосмотренный компонент двигателя в процессе сильного износа рвется и происходит «дружественная» встреча клапанов с поршнями, а это уже как ни странно приводит к капитальному ремонту силовой установки.

Кроме того, некоторые специалисты по обслуживанию и ремонту транспортных средств утверждают, что цепной механизм сложнее менять, так как необходимо разобрать почти половину мотора. Что же касается ременной передачи, то для замены там нужно только открутить защитный кожух, снять старый ремень и установить новый. Однако стоит учитывать тот факт, что ремень нужно обновлять, как минимум в 3-4 раз чаще, чем цепь.


Заметим, что на ресурс цепи напрямую влияет моторное масло, в котором работает компонент двигателя. Как мы знаем цепь функционирует внутри силовой установки, поэтому, чем лучше она смазывается, тем больше будет ее срок службы. Положительным образом на цепной механизм влияет частая замена моторного масла, так как благодаря этим действиям, мы убираем из двигателя ненужный мусор в виде песка и разного рода грязь, которые ускоренно разбивают, а также изнашивают систему газораспределения. Новое моторное масло помогает лучше скользить поршням, что обеспечивает снятие лишней нагрузки с цепного механизма автомобиля.


Таким образом, можно уверенно сказать, если мы хотим повысить ресурс цепи ГРМ и ее элементов, то нам просто, как воздух необходимо обновлять моторное масло примерно на 1-2 тысячи километров раньше регламентного срока производителя. Например, автопроизводитель заявляет срок по замене моторного масла 1 раз в 15 тысяч километров пробега, но менять его лучше уже на 13-14 тысячах, а в идеальном варианте на 9-10 тысячах километров пробега. Соблюдая правила по обслуживанию цепного механизма двигателя, цепь будет служить верой и правдой значительно дольше.

2. РЕСУРС ЦЕПИ ГРМ НА АТМОСФЕРНОМ И ТУРБИРОВАННОМ ДВИГАТЕЛЕ

Цепной привод системы газораспределения устанавливается, как на атмосферные, так и на турбированные двигатели. Что касается простых, атмосферных силовых установок, то конкретной информации, которая касалась бы точных сроков замены цепи толком нигде нет. Дек может она вечная? К сожалению вечного, как и постоянного в этом мире ничего не бывает. Однако, как утверждают некоторые автопроизводители машин с атмосферными моторами, ресурс цепи ГРМ, как правило, не ограничен, то есть он закладывается на весь срок службы двигателя, а это не много, не мало, в среднем около 250-350 тысяч километров пробега. Но это не значит, что мы вообще не должны следить за цепью

По мнению автомехаников, если автомобиль имеет пробег в 160-200 тысяч километров, то автовладельцу стоило бы уже прислушиваться к работе мотора на наличие излишнего шума, вибрации и биения. Если имеются эти нехорошие симптомы, то тогда нужно более тщательно диагностировать цепной механизм и при необходимости подтянуть или поменять компонент на новый.



Таким образом, основным диагностическим признаком указывающим на скорый выход из строя цепного привода в атмосферных двигателях является наличие постороннего звука со стороны цепи во время работы двигателя, а не какой то конкретный пробег. Вот поэтому ресурс цепи довольно сильно разнится от производителя к производителю и от владельца к владельцу. Однако существует определенный алгоритм высчитывания приблизительного срока службы цепного привода мотора, который гласит, что если автомобиль обслуживается каждые 15 тысяч километров, то в этом случае цепь оптимально функционирует до 160-170 тысяч километров пробега, а если машина проходит техобслуживание каждые 10-12 тысяч километров, то цепь способна нормально работать до 300 тысяч километров пробега.


Таким образом, если мы постоянно следим за своей машиной и не ленимся делать техобслуживание, как можно чаще, то с уверенностью можно сказать, что цепной механизм будет последним узлом в двигателе, который мы поменяем. Однако не все так радужно с турбированными двигателями, особенно от Фольксваген и его моторов «TSI» и «TFSI«, в которых цепь действительно слабая, но это касается в основном силовых установок с объемами в 1.2 и 1.4 литра.



Что касается двигателей оснащенных турбонагнетателем, то в этих установках работают другие правила и законы функционирования. Как мы знаем турбомоторы зачастую обладают большим крутящим моментом и усилием, следовательно они мощнее, чем атмосферные собратья. Вот поэтому цепной механизм в таких моторах имеет иной срок службы, как правило, меньший. Основной проблемой двигателей с турбинами является вытягивание цепи, в следствии чего она просто перескакивает на зубец и силовая установка перестает нормально функционировать. Косвенными симптомами, которые указывают на проблемы с цепью ГРМ в турбомоторах являются повышенный расход масла, топлива и троение силовой установки с потерей тяги. В самом крайнем случае, мотор просто перестает заводится.

Особенно характерны проблемы с растяжением цепи для моторов производства VAG с объемами в 1.2 и 1.4 литра с маркировкой TSI. Дело в том, что с этими двигателями конструкторы сильно просчитались и допустили конструктивную ошибку, которая касается ширины металлического полотна цепи. Почему то ширина цепи в данных моторах оказалось очень узкой. Справочно заметим, что обладатели автомобилей с моторами 1.2 и 1.4 TSI первых годов выпуска получили «подарки» в виде скорой замены цепей. Причем такие замены происходили уже на 30 тысячах километров пробега для моторов 1.2 TSI, а для силовых установок с объемом в 1.4 TSI с мощностью в 122 лошадиные силы, цепь обновлялась на 70-80 тысячах километров пробега. Кроме того, двигатели 1.8 и 2.0 TSI в стороне не остались и также обновляли свои цепи довольно рано, примерно на 110-120 тысячах километров пробега.


Как мы понимаем, выше обозначенные пробеги очень тяжело назвать большими, причем даже для современных автомобилей, которые сплошь и рядом делаются маркетологами, то есть одноразовыми. А теперь давайте пофантазируем и представим, как функционировал бы ремень ГРМ в условиях турбомотора. Быстрее всего ремню стало бы уже плохо на 10-15 тысячах километров пробега. Справочно заметим, что если отбросить недоработанные двигатели TSI и TFSI первых годов выпуска и проанализировать нормальные турбомоторы, то получается, что средний ресурс цепи составляет около 150-170 тысяч километров пробега и не более того. Но это все же приблизительные цифры, а вообще нужно читать регламенты производителей, где четко прописан срок службы и частота обслуживания турбированного двигателя.



Видео обзор: «Цепь ГРМ: ресурс, надежность, плюсы и минусы»


В заключении отметим, что при своевременном обслуживании и правильной эксплуатации автомобиля оснащенного цепью системы газораспределения силовой установки, проблем связанных обрывом или растяжением цепной передачи не возникнет, за исключением конструктивно недоработанных моторов. Также справочно заметим, что в случае обнаружения посторонних звуков со стороны цепи ГРМ во время работы двигателя, то рекомендуется незамедлительно обратиться на станцию технического обслуживания для тщательной проверки компонента механизма газораспределения и возможной его замены. Таким образом, если мы обладаем атмосферным мотором, то можно сильно не волноваться по поводу цепного привода, потому что пробеги таких механизмов составляют в среднем около 300 тысяч километров, а вот турбо двигатели — это, в какой то степени, кот в мешке, может повести, а может и нет.

БОЛЬШОЕ СПАСИБО ЗА ВНИМАНИЕ. ОСТАВЛЯЙТЕ СВОИ КОММЕНТАРИИ, ДЕЛИТЕСЬ С ДРУЗЬЯМИ.
ЖДЕМ ВАШИХ ОТЗЫВОВ И ПРЕДЛОЖЕНИЙ.

bazliter.ru

как определить износ, на каком пробеге становится растянута, когда и как менять

Нередко автовладельцам приходится произвести замену цепи ГРМ. Этой детали стоит уделить пристальное внимание, поскольку от неё зависит слаженная работа механизма газораспределения. При этом правильность и последовательность процедуры играет решающую роль в правильной работе двигателя.

Зачем менять цепь ГРМ

На данную деталь в процессе эксплуатации двигателя возлагаются огромные нагрузки, которые через определённый пробег могут вовсе привести к разрыву цепи. При этом повреждение может быть частичным, например, когда от неё отрывается одно из звеньев. Механизм в данном случае продолжает работать, но наблюдается проскальзывание, двигатель начинает работать с перебоями. Поскольку деталь расположена внутри мотора, то, даже при малейших погрешностях, последствия могут быть самыми непредсказуемыми. Из этого следует вывод, что цепь ГРМ необходимо менять своевременно. Если вы любитель дальних поездок, то совсем не лишним будет возить запасную деталь, тем более что много места она не займёт.

Каждый автовладелец должен знать и учитывать, что у цепи ГРМ есть определенный ресурс, после которого деталь нуждается в замене

Как определить износ

Как уже было отмечено, цепь в процессе эксплуатации подвергается серьёзным нагрузкам. В результате чего деталь со временем растягивается, соединения звеньев изнашиваются. Рано или поздно такая деталь может перескочить на один или несколько зубьев. В зависимости от двигателя такая ситуация может оказаться достаточно плачевной. Чтобы избежать неприятных последствий, нужно производить замену цепи в соответствии с рекомендациями завода-изготовителя вашего автомобиля. Мнения специалистов насчёт того, что можно определить износ детали по звуку, расходятся. Некоторые считают — это невозможно, другие придерживаются мнения, что состояние можно определить по следующим признакам:

  1. В районе привода ГРМ появляется характерный звенящий шум. Он также может сопровождаться небольшими ударами. Постепенно звон может усиливаться, что приведёт к возникновению ударов.
  2. При растяжении цепи смещаются фазы газораспределения. В результате впрыск топлива будет ранним либо поздним. Это приводит к воспламенению несгоревшего топлива в глушителе. При наличии выстрелов в системе выхлопа можно судить о неисправности системы ГРМ и в частности цепи.

Рассматриваемая деталь имеет определённый ресурс. В зависимости от мотора и условий эксплуатации он может находиться в пределах 30–160 тыс. км. Даже с учётом рекомендаций завода-изготовителя и соблюдении сроков замены, цифры в реальности могут отличаться. Автомобиль может эксплуатироваться в самых различных условиях и порой достаточно сложных. Производитель проводит тесты своих авто на полигоне, а ежедневная эксплуатация по городским пробкам сказывается куда больше на износе мотора. На сроки замены детали влияют и погодные условия. Несмотря на то, что ремень и цепь ГРМ выполняют одну и ту же функцию и цепь служит гораздо дольше, о её своевременной замене забывать не стоит.

При больших пробегах автомобиля цепь ГРМ растягивается и если не предпринять соответствующие меры по замене детали, то в будущем двигателю может потребоваться серьезный ремонт

К чему может привести повреждение цепи ГРМ

Сегодня существует немало силовых агрегатов, как современных, так и старых марок, в которых расположение клапанов и поршней выполнено в одном блоке. В процессе работы поршней в цилиндре происходит перемещение топлива и воздуха. Если сказать простыми словами, то, в тот момент, когда поршень находится в верхнем положении, клапаны закрыты. В этот момент происходит воспламенение топливо-воздушной смеси. Когда поршень оказывается в нижнем положении, то клапаны открываются для выпуска отработанных газов и впуска топлива. Таким образом, происходит правильная работа всего механизма, а главное, синхронная.

Если же происходит разрыв, то эта синхронность нарушается. В результате чего происходит удар поршня по клапану, клапан сгибается, возможно повреждение поршня. Двигатель не сможет работать в прежнем режиме, потребуется серьёзный и порой дорогостоящий ремонт. Бывают случаи, когда можно обойтись и малыми затратами. Но важна не только поломка цепи, но и её растяжение, о чём выше уже было отмечено.

При слишком большом рястяжении цепи ГРМ детали двигателя могут быть повреждены. На фото видны поврежденные клапаны в результате удара по поршням

Когда пора менять

Некоторые производители заверяют, что деталь в процессе всего срока службы автомобиля в замене не нуждается. Это утверждение уместно для идеальных условий эксплуатации авто. Тем не менее замену детали лучше производить при каждых 100 тыс. км. пробега. Если при работе двигателя слышен металлический звон, стук, то, скорей всего цепь растянута и происходит её проскакивание. При таких симптомах замена должна быть безотлагательной. О необходимости замены можно судить по густому сизому выхлопу, падению мощности двигателя, громким звукам в глушителе, резком повышении температуры мотора без каких-либо видимых причин. В большинстве случаев эти признаки появляются вместе и свидетельствуют об износе данной детали.

Если вы приобрели авто с пробегом, то на цепь ГРМ в обязательном порядке нужно обратить внимание. Даже если бывший владелец говорил, что произвёл недавно её замену. Есть некоторые автомобили, у которых на панели приборов присутствует специальный индикатор, сигнализирующий в случае неполадок с газораспределительным механизмом. При несвоевременной замене цепи она будет проскакивать, нанося повреждения головке блока. В лучшем случае это приведёт к согнутым клапанам, в худшем — предстоит замена блока цилиндров, поскольку он попросту придёт в негодность.

Как правильно выбрать новую запчасть

Итак, мы выяснили, когда двигатель нуждается в замене рассматриваемой детали. Но, как её выбрать правильно, ведь цепь может быть как однорядной, так и двухрядной. Для каждого варианта присущи свои плюсы и минусы:

  1. Однорядная цепь обеспечивает некоторое увеличение мощности мотора, способствует уменьшению шума. Связано это с тем, что двигателю легче прокрутить один ряд, чем два.
  2. Несмотря на то, что двухрядная цепь более шумная, она наделена большей надёжностью. Для неё характерен более длительный срок эксплуатации.

Кроме того, цепи имеют разное количество звеньев. В зависимости от марки машины и типа мотора могут применяться разные варианты цепей. Если рассмотреть такие автомобили, как ВАЗ 2101 и 2102 с установленным на них силовым агрегатом объёмом 1,2 и 1,3 л, то они оснащаются деталью на 114 звеньев. Для автомобилей с силовыми агрегатами объёмом 1,5, 1,6 и 1,7 л применяется цепь на 116 звеньев, соответственно. Относится это к моделям ВАЗ 2103, 2107 и 21213. При замене цепи необходимо уточнять информацию в соответствующем документе к автомобилю.

Для ГРМ цепи могут быть однорядными и двухрядными. Ту или иную цепь выбирают в зависимости от модели автомобиля и типа двигателя

Замена цепи ГРМ своими руками

Процедура требует внимания и аккуратности. Если вы привыкли выполнять ремонт авто самостоятельно, то замена цепи не должна вызвать особых сложностей. Перед началом работ необходимо подготовить соответствующие инструменты. Перечень может отличаться в зависимости от марки автомобиля. Мы же рассмотрим замену детали на примере Nissan Almera. Потребуется такой набор инструментов:

  • шестигранный ключ на 6;
  • головки на 12, 13, 14;
  • зубило и небольшой молоток;
  • ветошь;
  • ёмкости, чтобы можно было слить жидкости;
  • динамометрический и разводной ключи;
  • брусок из дерева;
  • обезжириватель и герметик;
  • новая цепь.

В зависимости от типа силового агрегата для замены цепи ГРМ может потребоваться снять переднюю крышку двигателя

Процедуру по демонтажу проводим следующим образом:

  1. Начинаем со снятия с катушек зажигания проводов и их выкручивания. Убираем детали в сторону. Чтобы ничего не перепутать в процессе сборки, лучше все пронумеровать.
  2. С крышки клапанов снимаются воздушные шланги. Крышка крепится при помощи болтов. Её потребуется также снять, тогда откроется доступ к цепи.
  3. Снимается правая подушка двигателя. В противном случае она будет препятствовать разборке.
  4. Подставляем подходящую ёмкость, отвинчиваем пробку и сливаем моторное масло. Ожидаем, пока оно полностью стечёт, снимаем масляный фильтр.
  5. Берём ещё одну ёмкость и сливаем антифриз с радиатора, открыв при этом крышку, чтобы жидкость стекла полностью.
  6. Далее, демонтируется радиатор охлаждения, снимается ремень привода генератора и хомут подводящего патрубка.
  7. Следующий этап — демонтаж ГБЦ. Крышка головки узла фиксируется при помощи четырёх винтов. Откручиваем их и убираем крышку вместе с вентилятором и сопутствующими элементами.
  8. Потребуется открутить поддон мотора. Для этого снимаем глушитель, крепление которого выполнено несколькими болтами.
  9. Ослабляем винты, крепящие шкив помпы. Это позволит убрать ремни, подходящие к системе климата и управления.
  10. Необходимо найти место между коленчатым валом и боковой частью картера. Сюда нужно поместить деревянный брусок и снять шкив коленвала. Чтобы открутить болт, используется головка необходимого размера.
  11. Далее, снимаем шкив помпы. Под ним располагается прокладка, которую также потребуется снять. На время демонтируется и масляный насос.
  12. На этом подготовка к снятию цепи закончена. Можно приступать к её демонтажу. Шестерни распредвала закреплены винтами, которые нужно открутить. Фиксация распределительного вала производится разводным ключом.

Цепь демонтируют в такой последовательности:

  1. Снимается успокоитель цепи (планка вверху).
  2. Снимаем натяжитель и планку, которая отвечает за натяжение успокоителя. Натяжитель необходимо внимательно осмотреть, возможно, потребуется и его замена.
  3. Нижняя планка надевается на шпильку.
  4. Снимаем цепь.
  5. При помощи плоской отвёртки снимаем расположенную внизу шестерню.
  6. Теперь можно сравнить новую деталь со старой. Разница должна быть заметна: у старой цепи длина будет большей.
  7. Далее, производят монтаж новой цепи, смазав её моторным маслом.
  8. Процесс сборки производится в обратной последовательности. Все детали механизма необходимо очистить. Для чистки боковой части двигателя пригодится обезжириватель и чистая ветошь.
  9. Для правильной установки цепи нужно следить, чтобы метка на ней совпала с метками на шкивах. Далее, боковину мотора смазывают герметиком, закручивают болты, которыми выполняется крепление крышки. Нужно подождать некоторое время, чтобы герметик высох. Все последующие действия по сборке производятся в обратной последовательности.

Видео: пример замены на автомобиле Ниссан Альмера

Как может располагаться

Обычно в моторах с цепным приводом ГРМ его расположение может быть передним либо задним. Первый вариант предполагает установку привода со стороны приводного элемента. Во втором варианте привод располагается со стороны коробки передач и маховика. Переднее расположение наиболее распространено и этому есть вполне логичное объяснение: более простой ремонт и обслуживание. Несмотря на меньшую популярность, второй вариант также применяется, причём такими известными брендами, как Audi и BMW.

По утверждениям производителей, приводной элемент разрывается в результате несоблюдения рекомендаций, которые приводятся в руководстве по эксплуатации. Цепь тесно связана с такой деталью, как натяжитель. Он может выйти из строя из-за применения некачественного масла. Его продолжительность эксплуатации также зависит от показателей давления в системе смазки. Если мотор расходует масло и не предпринимается никаких действий по устранению проблемы, то со временем давление в системе снизится. В результате цепь должным образом натянута не будет, что повлечёт к её разрыву.

Заднее расположение цепи ГРМ можно встретить на автомобилях Audi и BMW. Замена детали достаточно проблематична, поскольку требуется демонтаж двигателя

Натяжение цепи после замены

После того как выполнена замена детали, потребуется её натяжение. Рассмотрим в качестве примера автомобиль ВАЗ 2101. Перед тем как приступить к выполнению процедуры, нужно убедиться в отсутствии механических повреждений основных элементов ГРМ, для чего снимают клапанную крышку. При наличии дефектов производят замену повреждённых деталей. Чтобы выполнить натяжение цепи понадобятся:

  • ключи на 13 и 38;
  • плоская отвёртка;
  • плоскогубцы.

Автомобиль предварительно устанавливают на удобную площадку, под колёса подставляют упоры, чтобы избежать случайного движения. Рычаг КПП (коробки переключения передач) переключают в нейтральное положение. Далее:

После замены цепи ГРМ необходимо выполнить ее натяжение и проверить совпадение меток на корпусе подшипников и шестерне распредвала, что важно для правильного выставления момента зажигания

  1. Натяжитель располагается около водяного насоса под патрубками. С помощью ключа на 13 отпускаем его. При ослаблении цепи башмак должен отщёлкнуть.
  2. Ключом на 38 прокручиваем шкив коленвала на 2 оборота по часовой стрелке.
  3. Вал проворачивают до тех пор, пока не совпадут метки на корпусе подшипников и на распределительном валу. При проворачивании коленвала произойдёт требуемое натяжение цепи.
  4. Отвёрткой проверяют натяжение. Если цепь натянута, то ключом на 13 затягиваем натяжитель.

Видео: как правильно отрегулировать натяжители цепи

После проделанных действий нужно проверить работу двигателя. Какие-либо посторонние шумы должны отсутствовать. Если же они остались, то причиной может быть успокоитель. В этом случае проверяют его исправность и в случае необходимости производят замену.

Важно: при регулировке натяжения цепи нужно следить за метками, чтобы фазы газораспределения не изменились.

Замену цепи ГРМ важно выполнить своевременно и правильно. Сделать процедуру можно самостоятельно, придерживаясь пошаговой инструкции.

Оцените статью: Поделитесь с друзьями!

autoclub.su

когда менять и сколько ходит

4862 Просмотров

Цепь ГРМ в Toyota Corolla 120 и 150 является очень надежной деталью: ее ресурс составляет 200 тысяч километров. Некоторые считают, что цепь никогда не нужно менять, и оказываются неправы. С огромными пробегами эта деталь растягивается и изнашивается, что может привести к серьезным последствиям.

Признаки изношенности детали

Есть несколько симптомов, по которым определяется, нужно ли менять цепь:

  1. Она гремит при работе двигателя.
  2. Скребется о стенки крышки.
  3. Видно, что сильно провисает

Рекомендуется не экономить на этой запчасти и выбирать только оригинальную, потому что она влияет на целостность двигателя и меняется один раз в 200 тысяч километров. Лучше потратить деньги лет в пять один раз и быть уверенным, что клапаны мотора будут в порядке.

Цепь гораздо надежнее ремня ГРМ и работает в разы дольше, но у каждой медали есть другая сторона: менять ее гораздо сложнее и дороже. Для тех, кто хочет ее заменить самостоятельно, ниже приведена подробная инструкция.

Как менять цепь ГРМ на Corolla 150

Для замены цепи ГРМ в двигателе Короллы 1ZR FE необходимо поменять: звездочки, натяжители, успокоители. Можно сразу приобрести ремкомплект, в котором все это имеется.

Важно знать! Если не менять комплект целиком, то новая цепь очень быстро может выйти из строя.

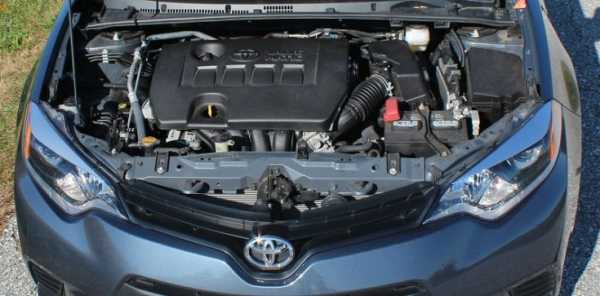

На Тойоте для замены необходимо снять навесное оборудование с двигателя:

  1. Верхнюю крышку.
  2. Боковую крышку.
  3. Ремень (за боковой крышкой).

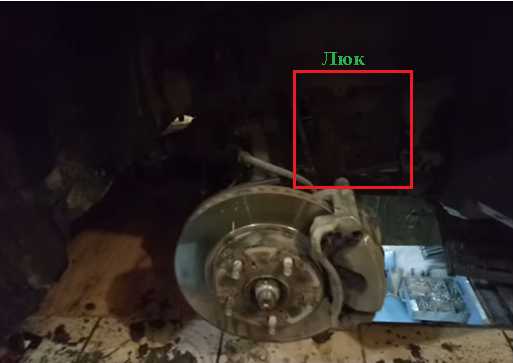

Первым делом для замены цепи ГРМ на Тойота Королла 1.6 2008 и других годов выпуска необходимо снять переднее правое колесо, за ним будет резиновая защита, которую можно отодвинуть, как на фото:

После того как защита отодвинута, на моторе будет видна крышка, с которой нужно открутить болты, после чего ее снять. После ее демонтажа будет видна цепочка:

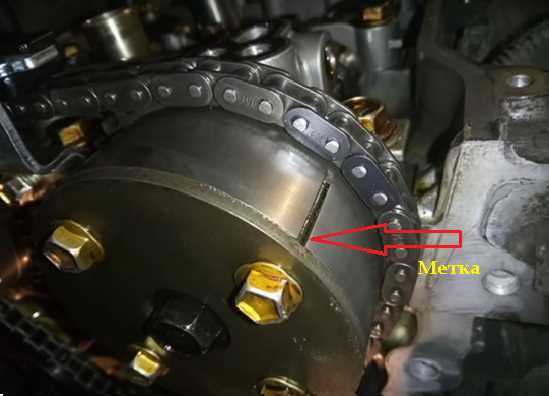

Важно! Цепочку ГРМ необходимо ставить по меткам, как на фото, приведенном ниже. На ней самой имеются звенья, цвет которых отличается от остальных. В разных комплектах эти цвета разные, в нашем случае два звена просто темнее. Метка, обозначенная красной стрелкой, должна стоять строго между двумя звеньями, различающимися по цвету.

В 1 ZR FE на левой звездочке газораспределительного механизма будет метка, которая должна попасть в середину звена, которое будет отличаться по цвету, как на фото.

Теперь надеваем цепочку снизу, через окно, с которого мы сняли защиту. Визуально будет видно, что она расслаблена, но так и нужно. Потом ее взведет в нужное положение натяжитель, замену которого произведем следующим действием.

Гидронатяжитель находится в боковой крышке, которую мы сняли. Выкручиваем его оттуда и вкручиваем новый. Необходимо, чтобы он был во взведенном положении.

Следующим действием следует прокрутить коленвал по часовой стрелке на пару оборотов. После этого гидронатяжитель сработает и натянет провисающую снизу цепочку.

Как заменить цепь ГРМ и натяжитель на Corolla 120

Цепь

Для того чтобы был доступ к задней части мотора, лучше снять всю систему дворников: привод и сами щетки. После этого демонтируем крышку двигателя, под которой находятся валы, отвечающие за газораспределение.

Так же как в Corolla 150, стоит снять переднее правое колесо, за которым будет пластиковая защита. После ее демонтажа появится так называемое окно, через которое будет видно шкив коленвала.

Снять ремень просто: демонтировать пружину его натяжителя, после чего он начнет сильнее провисать.

Теперь можно снять боковую крышку, на которой расположена помпа (тоже снять). После этих подготовительных работ снимаем саму цепочку. Через окно в арке колеса видно звездочку, которая оттягивается в двух положениях. Оттянув ее, можно легко достать старую цепь, после чего поставить новую.

Совет! Ее лучше менять комплектом со звездочками и натяжителями. Если какой-то из этих элементов изношен, то быстро придет в негодность и новая цепь.

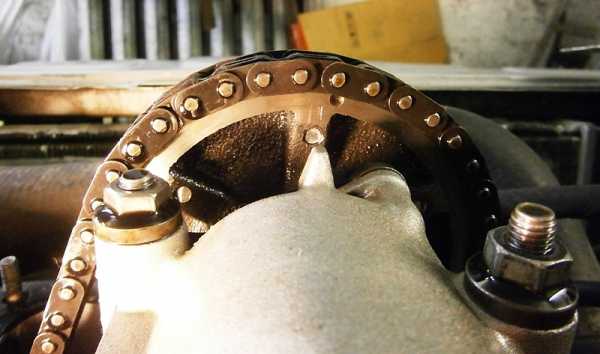

На цепном приводе ГРМ Тойоты Королла имеются звенья, которые различаются по цвету. Они могут быть темнее/светлее остальных или вообще другого цвета.

Отличающиеся звенья должны попадать строго по меткам на шестеренках.

Возможно, придется крутить одну из звездочек, для того чтобы метки совпали.

Натяжитель

После установки производим замену натяжителя цепи.

При его установке надо следить, чтобы шток был вдавлен, а защелка взведена, как на фото.

В не вдавленном положении шток выглядит так:

Между корпусом натяжителя и двигателем должна быть прокладка, которая не должна быть закоревшей. В любом случае ее лучше поменять, потому что новая идет в комплекте.

Проворачиваем коленчатый вал авто против часовой стрелки до характерного звука трещотки. Это нужно для того, чтобы та самая защелка на фото отскочила, и натяжитель вступил в свое рабочее положение.

Важно! Автомобиль можно заводить только после того, как защелка отскочила, потому что, когда натяжитель в нерабочем состоянии, цепь не натянута и может соскочить.


Последней операцией необходимо коленвал прокрутить уже по часовой стрелке для того, чтобы все элементы стали на свои места.

После запуска первые пару минут может быть слышен характерный звук подцокивания. В этом ничего страшного нет, просто в натяжитель еще полностью не поступило масло.

Заключение

Ходит много споров, что лучше: цепь или ремень. Первый вариант в разы надежнее, а второй гораздо проще менять. Если у вас нет уверенности в том, что вы сможете произвести замену самостоятельно, то лучше не браться за это дело и оставить его хорошему специалисту. Из-за неправильной установки цепи может сломаться двигатель. Помимо этого, из всего ассортимента деталей необходимо выбрать только оригинальную, которая проработает в разы больше.

clubmashin.ru

Через Сколько Менять Цепь Грм – Автоновости и советы по ремонту автомобиля

Через сколько менять ремень ГРМ?

Вопрос от читателя.

«Здравствуйте Сергей. У меня ВАЗ 2110, с 16 – ти клапанным двигателем. Недавно испугали, что при обрыве ремня ГРМ может погнуть клапана, тогда считай ремонт на приличную сумму выходит. У меня к вам вопрос – через сколько менять ремень ГРМ? Александр.»

Темя действительно интересная. Давайте вместе подумаем над ним

Через сколько менять ремень ГРМ?

Мы частично обсуждали этот вопрос в статье ремень ГРМ или цепь. Почитайте интересно. Но сегодня речь пойдет именно о ГРМ.

Немного теории. Ремень ГРМ (или ремень ГазоРаспределительного Механизма), неотъемлемая часть звена между коленвалом и распределительным валом (валами у 16 клапанного двигателя). Коленвал вращаясь, по средствам это ремня вращает распределительный вал, который в определенной последовательности открывает или закрывает клапана. Тем самым обеспечивая впрыск топлива или выход отработанных газов. Он является «сухим» соединительным звеном в цепочке коленвал – распредвал. То есть он находится снаружи двигателя (обычно закрыт кожухом) и не смазывается моторным маслом, в отличие от цепи, которая находится внутри двигателя и смазывается моторным маслом. Это теория.

Вот небольшое видео которое показывает принцип работы.

Как становится понятно, на ремень действуют внушительные силы, он изнашивается. Поэтому время от времени его нужно менять. Если этого не сделать, то можно нарваться на серьезные проблемы. Ремень попросту порвется, в двигателе получится дисбаланс, есть шанс погнуть клапана. Хотя современные двигатели от этого застрахованы, они имеют ямки на поршнях двигателя.

И вот тут то возникает много вопросов, основной – через сколько его менять?

Цепь ГРМ. Ресурс (когда надо менять), плюсы и минусы. Просто о сложном

Полезная информация про цепь ГРМ, сколько она ходит, ее ресурс, а также основные плюсы и минусы. Постоянная…

Что Убивает Цепь ГРМ В ВАШЕМ МОТОРЕ и сокращает ее ресурс

Цепь ГРМ Что ее убивает? В сегодняшнем выпуске речь про цепи ГРМ, которые приносят много проблем автовладел…

Скажу так – если у вас новая гарантийная машина, то вы даже и знать не будете, когда его меняют. Просто у вас все сменят по гарантии. Обычно это либо 40 – 50 000 для наших автомобилей. Или же 60 – 70 000 для импортных. НА моем, FORD FUSION ремень ГРМ проходил 150 000 километров.

Однако если у вас уже нет гарантии, и вы не знаете когда в последний раз он менялся (автомобиль покупался у другого хозяина). То вопрос звучит по-другому.

1) Постарался бы узнать у предыдущего хозяина, менялся ли вообще ремень ГРМ? Если да то примерно когда. Если пробег на нашем отечественном автомобиле уже со смененным ГРМ больше 30 000 километров, то нужно менять, на иномарке сменил бы через 50 – 60 000. Также если ремень не менялся нужно срочно менять, при условии что пробег автомобиля большой.

2) Где он менялся, на официальной станции или же у дяди Васи в гараже. Это тоже важно. Объясню почему. Если вы меняете у официалов, то они, как правило, ставят оригинальные запчасти, а соответственно он также будет оригинальным. Проходит достаточно долго (вспомнить даже мой FORD FUSION – оригинал проходил 150 000 километров). Опять же они дадут гарантию. Если вы меняли в гараже у дяди Васи, тут 50 на 50, могут поставить хороший ремень ГРМ, и он также будет ходить долго. Могут посоветовать другой более дешевый, но вот только, сколько он ходить будет никто не знает. По аналогии скажу что у нас на рабочей ВАЗ 2111 летит каждые 10 000 километров, потому как ставят не понятно какие запчасти.

3) Даже если у купленного вами автомобиля сменен ремень ГРМ 10 – 15 000 километров назад. Он запросто может порваться, особенно это касается наших автомобилей, на иномарках все-таки ремни ходят дольше. Почему спросите вы? ДА потому что многие автомобилисты особенно зимой, прогревают двигатели на стоянках например, иногда прогрев двигателя доходит до 10 – 15 минут. Спидометр автомобиля стоит, а двигатель работает. Поэтому в наших широтах, со сложными дорожными условиями и нашими зимами, этот узел нужно менять чаще. Допустим, производитель заверяет, что проходит 60 000 километров, допустим на нашей Лада Приора. Смело делим пробег на два и получаем 30 000 километров, это похоже на правду. На иномарках также, только там производители заявляют 100 – 120 000 километров, тут можно делить не на два, а отнимать 30 – 40 %, то есть меняет примерно через 60 – 70 000 километров.

Думаю, понятен ход моих мыслей. Если у вас стоит оригинальный вариант, и производитель заявляет, что вы можете проехать 120 000 километров, лучше его поменять через 80 000 километров. Вам будет спокойнее. Спишите 40 000 на износ и зимние прогревы. Также помните, на ремне ГРМ экономить не стоит, особенно если у вас на поршнях нет «ямок» для случаев обрыва тогда вы попадете на дорогостоящий ремонт. Покупайте только проверенные экземпляры, те которые ставит завод на свои автомобили. Думаю полностью раскрыл тему, читайте наш АВТОБЛОГ

5net.ru

Когда Нужно Менять Цепь Грм ~ SIS26.RU

Как заменить цепь ГРМ на Тойоте Corolla

Когда менять цепь ГРМ?

Цепь ГРМ еще лучше ремня и служит она намного подольше, но время от времени приходится поменять и ее. Это связано с естественным износом, потому что цепь может растягиваться.

К подмене цепи ГРМ, когда идет речь о Тойоте Corolla, прибегают тогда, когда элемент уже нельзя подтянуть. Если происходит растяжение цепи, то вернуть ее с помощью наращивания звеньев уже нельзя. При растянутой детали будет нарушено газораспределение автомобиля, и движок не будет работать нормально. Не считая того, растянувшаяся цепь приведет к резвому износу ботинка мотора, также может разрушить успокоитель, менять который каждый месяц – достаточно драгоценное наслаждение.

О том, что цепь ГРМ растянулась, вы узнаете по тому, что движок стал работать шумно. Менять

ее необходимо срочно, потому что, если она порвется, машина получит суровые повреждения.

Как заменить цепь ГРМ на Тойоте Королле?

Тойота Corolla – не самый привередливый автомобиль, но ГРМ, может востребовать ремонта. Эту функцию можно сделать у себя в гараже. Необязательно для подмены цепи ГРМ создавать разбор фронтальной части мотора.

Способ №1

Если вы не желаете рисковать и растрачивать много времени, проводя бесцельную работу, воспользуйтесь последующим методом: снимите переднюю крышку и шкив коленвала. Это позволит вам добраться до нужного элемента, не расклепывая его звенья. Королла может получить серьезные повреждения, если при неосторожной работе цепь раскроется сама, а способ добраться до нее через коленвал обезопасит вас от этого риска.

Механизм ГР схематично

Для замены вам потребуется осторожно раскрыть звенья растянувшейся цепи, затем сломанная деталь соединяется с новой и протягивается вперед таким образом, чтобы новая деталь заняла место старой, удерживая все звездочки. Деталь вытягивается до того места, где находится рассоединенное звено, затем нужно расклепать звенья новой цепи. Такой способ имеет один недостаток, но достаточно существенный.

Применив этот способ ремонта ГРМ Тойоты Короллы, вы значительно снизите ресурс новой цепи ГРМ. Еще одной проблемой может стать отсутствие хорошего соединения. Такую замену стоит делать только в крайнем случае, если у вас нет иного выхода.

Цепь ГРМ. Ресурс (когда надо менять), плюсы и минусы. Просто о сложном

Полезная информация про цепь ГРМ, сколько она ходит, ее ресурс, а также основные плюсы и минусы. Постоянная.

Что Убивает Цепь ГРМ В ВАШЕМ МОТОРЕ и сокращает ее ресурс

Цепь ГРМ Что ее убивает? В сегодняшнем выпуске речь про цепи ГРМ, которые приносят много проблем автовладел.

Способ №2

Существует другой, гораздо более надежный метод замены данного элемента, однако он требует больше времени и навыков, чем предыдущий.

Для этого вам придется сначала снять клеммы аккумулятора, отсоединив обязательно плюс, снять воздушный фильтр, для того чтобы он не мешал, и крышки клапанов по той же причине. Затем необходимо выставить двигатель по меткам, сделанным заводом-производителем. Метка на звездочке распредвала должна совпасть с меткой, находящейся в центре его корпуса. Нижняя метка должна совпадать с меткой на шкиве коленвала. Метки должны совместиться на крышке двигателя, которая расположена спереди.

Храповик, удерживающий шкив коленвала, отодвигается в сторону, затем двигатель прокручивается специальным ключом с плоским основанием. Поставив двигатель в нужное положение, снимите провода с катушки зажигания и включите стартер. Храповик отойдет либо с первого раза, либо после нескольких попыток.

После этого необходимо снять шкив коленвала и открутить переднюю крышку двигателя. Ослабьте болты натяжителя и снимите его. Вам потребуется проверить башмак и снять звездочку вспомогательного вала. Только после этого будет возможно снять саму деталь. Такой способ потребует много времени, однако он наиболее безопасен для двигателя, и вы не испортите новую цепь.

Перед сборкой проверьте, не испорчены ли звездочки. Это сделать достаточно просто: наденьте на них цепь. Если люфта нет, значит, звездочки рабочие. Чаще всего приходится менять и их. Установив цепь, нужно собирать все в обратной последовательности. Не затягивайте сразу болты крепления звездочек. Для начала нужно убедиться, совпадают ли метки на двигателе и крышке, по которым мы все выставляли в начале. Если да, то смело затягивайте, если нет – приведите метки в соответствие.

Ремонт ГРМ на Тойоте Королле – очень не простое занятие, и если вы не уверены в своих силах, лучше обратитесь к специалистам.

sis26.ru

Сколько ходит цепь ГРМ ?

ездишь пока сильно шуметь не начнёт, а это наверно больше 300 тыс. Бывало цепь рвалась из за неисправного успокоителя, иногда из за брака.

Пока ноги не отвалятся.

я максиму новую 2 раза видел в москве..<br>от того фиг знает ..

Как правило производители утверждают, что цепь не надо менять в течение всего срока службы двигателя. Однако существует расхожее мнение что как минимум ее надо менять раз в 120 тык. км.<br>Разорванные цепи сам не видел, но говорят — бывают. Со всеми вытекающими…

цепь в отличии от реня рвётся только в редких случаях, при нормальной эксплуатации срок жизни как и у мотора. только иногда натяг проверяй.

Она не рвется, а просто вытягивается, и смещаются фазы ГРМ. Падает мощность, ухудшается токсичность. Срок службы у иномарок подольше, тысяч 50 км.

Я только что ответил на подобный вопрос автору, задавшему его ПОСЛЕ Вас.<br>Не так страшен разрыв, кка перескакивание цепи.<br>У меня такое случалось на БМВ, двигатель М30 — страшно вспомнить.<br>Ресурс цепи ДОЛЖНЫ ТОЧНО ЗНАТЬ в авторизованном сервисе<br>и ее лучше менять, не доводя до точки.<br>И, кстати. звездочки тоже.<br>Чтобюы потом не влететь по ремонту.

touch.otvet.mail.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
