как сделать для ремонта авто, чертежи и размеры

Автомобиль периодически требует осмотра ходовой части. Для этого используют эстакаду. Конструкция используется в точках техобслуживания. Если владелец автомобиля не хочет тратить деньги на работу автомастеров, может осмотреть машину самостоятельно, приподняв ее над землей на эстакаде. Это альтернативный смотровой яме способ получить доступ к днищу. Сборка эстакады своими руками сэкономит средства.

Основные виды

По типу конструкции различают два вида эстакад для автомобилей:

  1. Полноразмерные позволяют провести ремонт машины, полностью поднятой над уровнем земли на 1 метр. Они громоздки и требуют много места. Подходят как для легкового, так и грузового транспорта.
  2. Мини эстакада. Представляет собой два небольших, независимых друг от друга, скошенных с одной стороны подиума. Автоэстакада позволяет приподнять машину со стороны передних или задних колес. Используется для частичного осмотра днища. Недостатком такой конструкции стала необходимость наличия ювелирной точности у водителя при заезде на нее.

Стационарная

Полноразмерные эстакады относятся к стационарному типу. Их устраивают вдоль трасс, на обочинах дорог, в точках СТО. Площадка высоко поднята над землей и позволяет провести детальный осмотр авто со стороны днища, выполнить ремонтные работы. Рассчитана на вес легковых и грузовых автомобилей.

Самая прочная и долговечная конструкция варится из металла. Для создания смотровой площадки используют кирпич, древесину, трубы и швеллер.

Совет! Если гараж выстроен на 2 машины, но стоит там только одна, то свободное место можно отвести под собственную эстакаду.

Разборная

Разборная эстакада обладает меньшими габаритами. Она легко помещаются в гараже и, при необходимости, быстро собирается. Предназначена для осмотра легкового автомобиля.

В конструкцию входит:

  • 4 тумбы под опоры;
  • 2 пары платформ со стопором, чтобы машина не скатилась;
  • 2 пары горизонтального трапа под наклонный заезд;
  • несколько ребер жесткости для фиксации деталей относительно друг друга.

Строят из металла. Чем более толстый и прочный выбран материал, тем дольше прослужит конструкция.

Общие требования

Изготовление эстакады – не сложный процесс, но нужно помнить о нескольких нюансах:

  1. Высота полноразмерной – до 1 метра, а мини вариант позволяет поднять машину на 0,3-0,7 метра.
  2. Ширина конструкций определяется шириной автомобиля. Чтобы было легко на нее заехать, трапы и платформы делают шириной 0,4 метра. Таких габаритов достаточно для большинства колес.
  3. Запас прочности определяет срок службы. В мини модели он не так критичен, а при строительстве стационарной эстакады на материалах не экономят.

Эстакада, собранная самостоятельно, должна помещаться в обычных гаражах. При создании чертежа учитывают, сколько есть свободного места для ее хранения.

Этапы подготовительных работ

Провести работы своими руками, с этапа проектирования и до финальной сборки, не сложно. Для этого нужно определиться с типом конструкции, предпочитаемым и доступным материалом, сделать чертеж, рассчитать размеры и количество деталей, составить смету на закупку материала, аренду оборудования.

Расчет размеров и составление чертежа

Начинают создание чертежа с выбора типа (стационарная или переносная) и материала. Для каждого будет предпочтительна своя форма изделия. Общие габариты:

  • высота – до 1 метра;
  • ширина – около 0,4 метра;
  • длина подъема – около 1 метра;
  • длина плоской платформы – от 0,3 метра.

Эстакада – это пара одинаковых сооружений. Сбоку на схеме по форме она напоминает прямоугольную трапецию. Между собой пара горок может дополнительно фиксироваться, чтобы избежать смещения во время подъема на нее машины.

Подготовка материалов и инструментов

В зависимости от материала, для эстакады подбирают инструменты. Конструкция из шпал или металла собирается с помощью:

  • сварочного аппарата;
  • болгарки;
  • болтов, гаек.

В качестве основного материала берут арматуру и 40-ка миллиметровый уголок. Готовую конструкцию сверху покрывают антикоррозийной краской.

Эстакада из дерева создается из:

  • деревянных брусков с квадратным сечением со стороной 0,2 метра;
  • деревянных колодок или досок;
  • гвоздей, шурупов;
  • пилы;
  • отвертки.

Металлическая конструкция своими руками

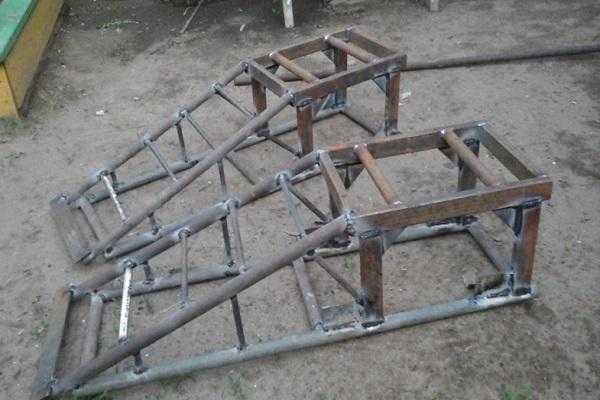

Наиболее популярна мини эстакада, выполненная из металла. Такое изделие отличает ряд преимуществ:

  • легко перемещать;
  • простота сборки – не требует особых навыков;
  • надежность и долговечность.

Хотя, сделанная своими руками, эстакада может прослужить не одно десятилетие, со временем любая конструкция изнашивается. Если правильно ухаживать, обрабатывать от ржавчины, срок службы заметно увеличится.

Сварка конструкции проходит следующим образом:

  • нарезается уголок, и собираются две прямоугольные трапеции;
  • соединяют их между собой уголком;
  • обрезками и остатками уголка по бокам формируют дополнительные ребра жесткости;
  • нарезают арматуру и приваривают на верхнее основание и наклонную плоскость;
  • зачищают металлической щеткой, окрашивают краской по металлу.

Процедуру повторяют для второй части из пары эстакады. На верхней платформе можно сделать ограничивающий бортик, чтобы машина не проехала дальше. Удобно хранить ее вертикально.

Инструкция по изготовлению деревянной мини эстакады

Деревянная конструкция отличается невысокой стоимостью материалов. Также к достоинствам стоит отнести:

  • простоту конструкции. Она не требует специальных инструментов и оборудования, ее можно сделать подручными материалами;
  • передвижная эстакада обладает сравнительно небольшим весом;
  • мобильность – легко поставить и убрать.

К недостаткам относится малый запас прочности. Со временем эстакада из бруса будет гнить, ее подтачивают насекомые. Специальная обработка поможет увеличить срок эксплуатации.

Переносная эстакада из дерева бывает двух типов:

  1. Цельная. Берут брус со стороной сечения не менее 0,2 метра. Соединяют его гвоздями с еще одним отрезом. С одного края срезают скос. Высота такой эстакады небольшая, но она легкая, и может храниться в багажнике машины.
  2. Ступенчатая. Создается из колодок и 50-миллиметровых досок. Колодки нарезают на куски. В зависимости от высоты, с одного края некоторые срезают. Собирается конструкция слоями: доска, на ней, с определенным шагом, прибито несколько колодок, и снова доска. Каждый ярус короче предыдущего. Останавливаются на требуемой высоте. Сверху обязательно набивают колодку-ограничитель движения. Чем меньше угол наклона, тем легче заехать машине. Но это удлиняет эстакаду и делает ее более тяжелой.

Технология создания кирпичной конструкции

Разновидностью стационарной конструкции является изделие из кирпича. Для постройки необходимо выделить участок земли. Самодельная эстакада по форме не отличается от металлической или деревянной. Все части возводят из кирпича.

Методика постройки включает создание классической кирпичной кладки на цементном растворе. Преимуществом этой автомобильной альтернативы смотровой ямы стала прочность. Она способная выдержать вес даже грузовой машины.

К недостаткам относят:

  • необходимость отдать под нее достаточно большой земельный участок;
  • монтаж, как и демонтаж, требует много времени;
  • со временем кладка разрушается, и требуется ее полый снос.

Такое сооружение больше подойдет для гаражей в селах и за городом, где есть много свободного места. Кирпич выбирают как можно более прочный. Строительные работы лучше проводить в теплое время года.

garazhyk.ru

Автомобильные эстакады: стационарные и передвижные

Эстакада — это колейный мост, расположенный выше уровня пола, с наклонными рампами-направляющими для въезда и съезда автомобиля. Эстакады подразделяются на тупиковые и прямоточные. По конструкции эстакады могут быть стационарными и разборными, по роду материала — деревянными, железобетонными или металлическими.

Рис. Схемы эстакад:
а — тупиковая; б — прямоточная

Уклон направляющих не превосходит 20 — 25%. Высота эстакады принимается равной 0,7—1,40м. Эстакады с малой высотой используются преимущественно для мойки автомобилей.

Из-за большой площади, требующейся под эстакады, их применяют главным образом в полевых условиях (передвижные) или на дворовых участках автохозяйств, где используют в теплое время года как вспомогательное оборудование.

Передвижная одноосная эстакада для технического обслуживания автомобилей в полевых условиях показана на рисунке. В рабочем положении эстакада опирается четырьмя домкратами на грунт. В транспортном положении въездные трапы и мостики складывают и закрепляют на эстакаде.

Рис. Передвижная эстакада

ustroistvo-avtomobilya.ru

Смотровая эстакада для автомобиля. Полноразмерная эстакада для ремонта автомобилей. Инструменты и материалы

Эстакада — незаменимый инструмент для осмотра и ремонта легкового автомобиля. Небольшая мини-конструкцию изготавливается в домашних условиях собственными руками. Важно соблюдать все размеры и ориентироваться на габариты вашей автомашины.

Необходимость установки мини-эстакады. Устройство

Современный автомобиль — это технически сложное устройство, требующее периодического технического обслуживания, замены комплектующих и расходников, мелкого ремонта. Многие неопытные автомобилисты предпочитают проводить текущий осмотр машины исключительно на СТО и платить из своего кармана даже за замену масла.

Более опытные водители делают большинство работ своими руками. Для этого в гараже нередко устанавливается самодельная эстакада — конструкция, с помощью которой можно исследовать днище автомашины.

Эстакады бывают двух видов:

В первом приближении функции эстакады аналогичны смотровой яме. Она обеспечивает доступ к днищу автомобиля. Однако при высоком уровне залегания грунтовых вод в месте строительства гаража обустраивать смотровую яму нецелесообразно: она будет постоянно заливаться водой, что потребует оборудования дополнительной дренажной системы, а на металлических частях автомашины из-за повышенной влаги появится коррозия.

Полноразмерная эстакада — это монолитная конструкция, которую можно встретить в ремонтных автомастерских и вдоль оживлённых трасс. Для её установки требуется много места — протяжённость изделия составляет около шести метров над землёй плюс заезд. Строительство такого варианта в собственном частном гараже оправдано, если здание рассчитано на два машиноместа, одно из которых пустует.

Мини-эстакада — небольшая переносная конструкция, предназначенная для частичного наезда автомашины. В её основе — две независимые части, не связанные друг с другом. Автомашина наезжает на подготовленный помост задними либо передними колёсами, немного приподнимается над полом или землёй и позволяет автовладельцу провести первичный осмотр или косметический ремонт.

Достоинство мини-эстакады — возможность её использования в

icaev.ru

Автомобильные эстакады — заказать изготовление и монтаж у завода металлоконструкции Арес по низким ценам

Изготовление автомобильных эстакад

Альтернативой подъемным механизмам и смотровым ямам является автомобильная эстакада, которая отличается практичностью и удобством в использовании. Металлическая конструкция может устанавливаться в любом месте, и при этом не нужен фундамент: главное условие — наличие ровной поверхности. Наша компания занимается изготовлением и монтажом металлоконструкций любых форм и размеров. Мы принимаем заказы на автомобильные сливно-наливные эстакады.

Обзор металлоконструкций. Автомобильная мини эстакада


Металлическая сливная автомобильная эстакада представляет собой надземное сооружение, состоит из опорных стоек и площадки, откуда с помощью специальных устройств выполняются операции по наливу и сливу нефтепродуктов или сжиженного газа в автоцистерны. Сооружение размещается у дороги, что делает беспрепятственной подачу транспорта под загрузку.
Намного удобнее выполнять осмотр автомобиля или ремонт, когда используются сооружения следующих типов:
Переносная конструкция отличается компактными размерами и может разместиться в небольшом помещении ремонтной мастерской, в гараже или под навесом во дворе частного дома. Популярностью пользуется удобная и безопасная для ремонта авто мини эстакада, на такую конструкцию заезд машины осуществляться частичный (передом или задом). Мобильная гаражная металлоконструкция имеет небольшой вес и оснащена колесиками, что позволяет не только перемещать по месту, но и без проблем транспортировать.

Разборная модель успешно используется на рампах, в гаражах, мастерских, моечных постах. Конструкция быстро собирается и разбирается. Сооружения, которые применяется на постах мойки колес, должны быть заводского исполнения, в них учтены важные моменты, улучшающие рабочий процесс: присутствует замкнутая система водооборота и утилизируются стоки. Длина конструкций варьирует от 5 до 10 метров, грузоподъемность составляет до 25 т.


Досмотровая модель является обязательным оборудованием постов АКПП или пунктов досмотра автотранспорта. Данный тип сооружения комплектуется металлическим навесом, который создает удобства при осмотре транспортного средства при любых погодных условиях.
Компания Арес изготовит металлическую конструкцию для автошколы стандартную или по проекту заказчика.
Почему заказывают эстакады у нас?
Все изготовленные металлоконструкции в компании Арес имеют высокое качество и собраны в соответствии с нормативами (ГОСТ). У нас можно купить или заказать любую модель автомобильной эстакады, которую мы доставим и установим на месте ее эксплуатации.

aresmet.ru

Эстакада автомобильная для автосервиса чертежи. Эстакады для ремонта автомобилей.

Альтернативой подъемным механизмам и смотровым ямам является автомобильная эстакада , которая отличается практичностью и удобством в использовании. Металлическая конструкция может устанавливаться в любом месте, и при этом не нужен фундамент: главное условие — наличие ровной поверхности. Наша компания занимается изготовлением и монтажом металлоконструкций любых форм и размеров. Мы принимаем заказы на автомобильные .

Обзор металлоконструкций. Автомобильная мини эстакада

Металлическая сливная автомобильная эстакада представляет собой надземное сооружение, состоит из опорных стоек и площадки, откуда с помощью специальных устройств выполняются операции по наливу и сливу нефтепродуктов или сжиженного газа в автоцистерны. Сооружение размещается у дороги, что делает беспрепятственной подачу транспорта под загрузку.
Намного удобнее выполнять осмотр автомобиля или ремонт, когда используются сооружения следующих типов:
Переносная конструкция отличается компактными размерами и может разместиться в небольшом помещении ремонтной мастерской, в гараже или под навесом во дворе частного дома. Популярностью пользуется удобная и безопасная для ремонта авто мини эстакада, на такую конструкцию заезд машины осуществляться частичный (передом или задом). Мобильная гаражная металлоконструкция имеет небольшой вес и оснащена колесиками, что позволяет не только перемещать по месту, но и без проблем транспортировать.

Разборная модель успешно используется на рампах, в гаражах, мастерских, моечных постах. Конструкция быстро собирается и разбирается. Сооружения, которые применяется на постах мойки колес, должны быть заводского исполнения, в них учтены важные моменты, улучшающие рабочий процесс: присутствует замкнутая система водооборота и утилизируются стоки. Длина конструкций варьирует от 5 до 10 метров, грузоподъемность составляет до 25 т.


Досмотровая модель является обязательным оборудованием постов АКПП или пунктов досмотра автотранспорта. Данный тип сооружения комплектуется металлическим навесом, который создает удобства при осмотре транспортного средства при любых погодных условиях.
Компания Арес изготовит металлическую конструкцию для автошколы стандартную или по проекту заказчика.

Почему заказывают эстакады у нас?

Все изготовленные металлоконструкции в компании Арес имеют высокое качество и собраны в соответствии с нормативами (ГОСТ). У нас можно купить или заказать любую модель автомобильной эстакады, которую мы доставим и установим на месте ее эксплуатации.

Если у вас нет смотровой ямы для автомобиля, вы можете заменить ее, сделанной собственноручной в гараже либо у себя на даче, эстакадой. Для этого вам понадобится пара шпал и несколько толстых досок или немного металлолома, сварочный аппарат и болгарка. Конечно, яма в гараже удобнее, но по разным причинам не в каждом гараже можно ее оборудовать. Помешать может близость подземных коммуникаций или грунтовых вод, и тогда при желании ремонтировать личное авто выходом для вас будет сооруженная эстакада своими руками.

Виды эстакад

В зависимости от размеров, эстакады для авто бывают двух типов:

  • Для доступа к одному мосту автомобиля.
  • Для въезда всей машины.
  • Мини эстакада первой категории бывает обычно разборная и требует небольшого количества материала для того, чтобы сделать ее своими руками. Она мобильна, но не так удобна для ремонта автомобиля своими руками, как полноразмерная. Неудобство мини эстакады заключается в том, что из-за ее небольшой высоты осуществление ремонта машины своими руками с ее помощью возможно далеко не в полный рост.

    Устройства, дающие доступ одновременно к передней и к задней части машины, существуют двух видов:

    • Устанавливающиеся, на ровном месте. Въезд на их площадку для ремонта происходит в лучшем случае под углом около 30° к горизонтали.
    • Располагающиеся на уклоне. Въезд на них происходит без подъема вверх (по горизонтали).

    Желающим сделать мини эстакаду для ремонта авто своими руками представляем простейшую конструкцию, для повторения которой не нужны ч

    ongun.ru

    Эстакада в гараже

    Для многих автовладельцев собственная гаражная эстакада – это не просто мечта, а одно из самых востребованных приспособлений. Опытные автомеханики знают, что добраться до днища автомобиля или до моторного отсека практически невозможно без эстакады. А эти места машины нуждаются в постоянном ремонте.

    Конечно, есть вариант арендовать на определенное время эстакаду или отдать машину на ремонт в автомастерскую. Однако такие варианты являются довольно дорогостоящими и довольно непрактичными, поскольку бывают такие моменты, когда транспортное средство не поддается транспортировке из-за серьезной поломки. Именно поэтому мы рекомендуем вам всерьез задуматься об изготовлении собственной эстакады, изготовление которой является довольно легким. Кроме того, лучше один раз потратиться на материалы для эстакады, чем всю жизнь тратить деньги на дорогостоящее обслуживание автомехаников или ардену эстакады.

    Что делать, если нет возможности изготовить смотровую яму

    Для ремонта ходовой части, днища автомобиля или моторного отсека достаточно часто применяют смотровые ямы, которые удобны в маленьких гаражах, где изготовить эстакаду для поднятия транспортного средства нет возможности.

    Однако бывают такие моменты, когда нет возможности сделать яму в гараже. Например, довольно частой проблемой для изготовления смотровой ямы является уровень грунтовых вод, который может находиться очень близко к поверхности. Из-за такого явления может понадобиться дополнительная гидроизоляция, которая будет препятствовать проникновению воды вовнутрь ямы. В противном случае ремонт автомобиля может легко превратиться в принятие не совсем приятной грязной и холодной ванны.

    Если в вашем гараже есть такая проблема или вы просто не хотите тратить свое время и силы на выкапывание и отделку ямы, то вариант с изготовлением эстакады отлично для вас подойдет. В наше время существует довольно большое разнообразие данной конструкции, среди них можно выделить два основных типа эстакад:

    1. Разборная. Этот вариант является довольно практичным и удобным, а что главное так это то, что на изготовление такого приспособления вы не потратите много денег. Разборная или как ее еще называют мини-эстакада – это легкое переносное приспособление, которое не имеет больших габаритов и является удобным в применении. Данное приспособление легко устанавливается при учете ровной поверхности и также легко убирается после выполнения необходимых ремонтных работ. Единственным недостатком данной конструкции является то, что вы не сможете поднять автомобиль выше, чем 50– 60 см.
    2. Стационарная. Изготовление полноформатной конструкции выполнить намного сложнее. Для сборки данной конструкции вам понадобится намного больше материалов, чем для предыдущего варианта. Однако у этого варианта есть огромное достоинство, так как вы сможете погрузить на него всю машину. Благодаря этому вы сможете выполнить полное обслуживание днища автомобиля, а не только его передка.

    Как у первого, так и у второго варианта эстакады есть много разновидностей типов конструкции. На тип конструкции влияет размер гаража, вес и тип автомобиля, финансовые возможности и многое другое. Именно поэтому мы расскажем вам о некоторых самых популярных вариантах изготовления эстакады для гаража.

    Эстакада в гараже своими руками

    Многие из нас видели стационарные эстакады, как правило, они находятся на обочинах дороги для того, чтобы водитель, транспортное средство которого нуждается в срочном ремонте смог устранить неполадки. Изготовить такую конструкцию совсем несложно, главным требованием является наличие достаточного места. В качестве материалов можно использовать деревянные балки, металлические трубы, кирпичи и уголки. Если вы хотите изготовить более долговечную конструкцию, тогда изготовьте ее металлической. Если выполнить работу правильно, то вы сможете поднять машину на высоту до одного метра.

    Для изготовления эстакады в своем гараже вам понадобятся такие материалы:

    • трубы длиной до двух метров. Для выполнения опор под эстакаду вам придется забетонировать на один метр 4 или 6 (все зависит от веса и длины автомобиля) кусков труб которые будут служить опорой под автомобиль;
    • уголки размером 75 на 75 мм. Эти уголки будут прикреплены сверху к трубам, для того чтобы заполнить между ними пространство, приварите арматурные прутья перпендикулярно к их основе.  По такому же принципу изготавливается въезд для автомобиля.

    Важное напоминание! При изготовлении конструкции для эстакады позаботьтесь и об ограничителях, которые не позволят автомобилю заехать дальше, чем необходимо или скатиться назад. Ограничители могут быть как съемными, так и задвижными.

    Варианты самодельных эстакад

    Довольно простой в изготовлении является «качалка», она является достаточно простой и ее может изготовить практически любой автовладелец. Все мы знаем принцип работы обычной детской качели, ее механизм заключается в том, что из-за перевеса одна сторона всегда находится выше другой. Для изготовления качели для вашего транспортного средства нужно выполнить похожую работу, вам необходимо сделать платформу, одна из сторон которой будет приподниматься при заезде на нее автомобилем. Для того чтобы автомобиль не перевернулся, на задней части платформы устанавливаются опорные столбы, а на переднюю часть нужно сделать специальные переносные опоры, благодаря которым машина не скатится вниз. Размеры платформы должны подбираться под колесную базу и клиренс автомобиля.

    Как выглядит готовая конструкция, вы можете увидеть на видео:

    Есть и другие варианты изготовления данной конструкции, одним из самых распространенных и экономных вариантов является изготовление металлической конструкции для частичного погружения автомобиля. Большим достоинством данного приспособлением является то, что оно не заберет много места в вашем гараже, кроме того, вы можете перенести ее из гаража на улицу или в другое помещение с жесткой поверхностью пола. Для ее изготовления вам понадобятся железные уголки и металл для платформы, это может быть как арматура, так и цельные листы металла. В виде исключения вы можете использовать и деревянные материалы, однако, перед их использованием убедитесь в их сохранности и прочности.

    Конечно, при желании и финансовой возможности вы можете купить специальные подъемники, которые смогут сделать ремонт транспортного средства более удобным. Однако такой вариант больше всего подойдет для людей, которые регулярно ремонтируют как свой, так и другие кузовные детали, например, в автомастерских такие подъемники будут просто незаменимы.

    Итог

    Самодельная платформа изготавливается достаточно просто, поэтому мы уверены в том, что у вас все получится, и вы сможете изготовить данную конструкцию своими руками.

    bouw.ru

    Эстакада своими руками для автомобиля: варианты

    Если вы являетесь обладателем своего автомобиля и гаража, при этом предпочитаете хоть иногда самостоятельно заглядывать под свою машину, то нижеизложенное для вас. Обычно малоопытные водители предпочитают проводить осмотры только на СТО и отдавать свои кровные «специалистам», но даже проведение небольших работ по замене масла, расходников, контроль состояния агрегатов и механизмов вашего автомобиля могут сэкономить ваш бюджет. Эстакада, своими руками сделанная в гараже – вот оптимальный выход из такой ситуации.

    Посмотрим на статистику опроса на тему, сложно ли сделать эстакаду в гараже своими руками. 66% опрошенных ответили, что это достаточно просто; 14% считают, что просто, но с небольшими проблемами; 16% сказали, что это нелегко, и потребуются навыки в этой области; для 4% это очень сложное задание.

    Некоторые особенности

    В зависимости от размера гаража и модели машины можно подобрать вариант эстакады, который будет отвечать вашим запросам.

    Эстакады можно разделить на 2 вида:

    • для полного заезда автомобиля;
    • для частичного подъема автомобиля.

    Первый вид обеспечит более комфортные условия работы по обслуживанию автомобиля, чем второй.

    Варианты эстакады для полного заезда автомобиля

    Смотровая яма

    Можно считать, что данное сооружение не относится к эстакадам.

    Такое утверждение будет правильным с точки зрения значения этого слова. Но функция ямы такая же, как и у эстакады, – обеспечить доступ к днищу автомобиля.

    Плюс ямы в том, что она не будет занимать полезное пространство гаража.

    Если уровень грунтовых вод в местности, где находится ваш гараж, высок, то рассматривать вопрос о смотровой яме нецелесообразно.

    В противном случае вам придется делать дополнительно дренажную систему (что очень хлопотно и накладно), а днище вашего автомобиля будет подвержено постоянной коррозии из-за влаги, которая будет собираться в яме.

    В итоге придется ее засыпать и рассматривать другие варианты.

    Кирпичная эстакада

    Этот вариант подходит для тех, у кого гараж находится в сельской местности или на даче. Выполняется такая конструкция путем обычной кладки кирпичей на цементный раствор – по ширине расстояния между колесами автомобиля в виде трапеции.

    Недостатки такого вида эстакады очевидны: необходим участок для ее постройки; кирпич со временем может разрушаться; если надо будет освободить участок, то демонтаж сооружения потребует от вас значительных усилий и времени.

    Эстакада из железнодорожных шпал

    Собирается такая эстакада из нескольких железнодорожных шпал, как детский конструктор.

    Можно выложить 2 основания путем укладывания шпал одну на другую в виде горки. Поперек уложить колеи для заезда.

    Чтобы конструкция не разъехалась во время ремонта вашего автомобиля, ее необходимо скрепить скобами. Недостатки данной эстакады очевидны.

    Во-первых, не у каждого в запасе есть шпалы. Во-вторых, шпалы очень тяжелы, собрать и разобрать одному такую конструкцию будет не под силу. В-третьих, после выполнения автомобильных ремонтных работ необходимо много места для хранения шпал.

    Конечно, если вы сооружаете данную конструкцию на садовом участке, можете оставить их под открытым небом. Шпалы обычно пропитывают креозотом, который предохраняет дерево от гниения.

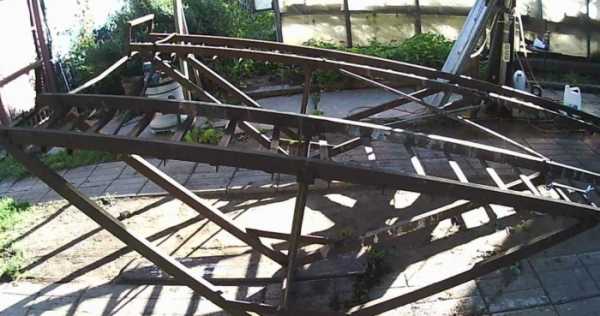

    Металлический вариант

    Если предыдущие варианты возможны при наличии земельного участка, то металлическую эстакаду можно рассматривать как универсальную – ее можно использовать и в городских условиях.

    Для ее изготовления понадобятся следующие инструменты и материалы:

    • металлопрокат;
    • сварочный аппарат;
    • арматура;
    • болгарка с отрезными кругами;
    • болты с гайками;
    • краска по металлу.

    Как сделать эстакаду: практические рекомендации

    При желании можно сделать эстакаду сборно-разборной. Это позволит экономить место, быстро собрав ее при необходимости.

    Конструкция ее довольно проста. Необходимо собрать 4 стойки-основания высотой примерно 50 см. Для обеспечения устойчивости лучше боковые стороны собрать в форме трапеции и соединить их поперечинами одинаковой длины.

    Для этого подойдет 63 уголок (толщиной 5 мм). Для изготовления мостиков можно использовать 40 уголок (толщина 4 мм) и арматуру (подойдет 12 мм).

    Мостики представляют собой металлическую лесенку. Необходимо будет изготовить 2 мостика для заезда и 2 мостика, на которых будет стоять автомобиль во время ремонта. Минимальную длину последних можете посчитать самостоятельно, измерив расстояние между центрами колес вашего автомобиля и добавив небольшой припуск.

    После того как отдельные элементы будут готовы, необходимо их скрепить болтами. Для того чтобы обеспечить дополнительную жесткость всей конструкции, можно объединить стойки между собой. Болтовое соединение позволит в короткие сроки собрать или разобрать всю конструкцию.

    Устройство эстакады для гаража

    При полном дефиците места выход из ситуации может быть найден в изготовлении мини-эстакад. Они относятся к эстакадам для частичного подъема автомобиля. Конечно, работать в таком случае будет менее комфортно, чем при рассмотренных выше вариантах, но гораздо удобнее, чем под автомобилем, поднятым домкратом.

    Несколько вариантов мини-эстакад

    Самый элементарный вариант мини-эстакады можно изготовить из дерева.

    Для этого понадобятся доска (можно взять толщиной 50 мм), которая шире колес, и деревянная рейка квадратного сечения (например, 100х100 мм). От высоты поперечного сечения будет зависеть то, как высоко сможет приподняться автомобиль. При рекомендованных выше параметрах деревянных изделий высота подъема будет 150 мм.

    Собирается конструкция следующим образом.

    1. К задней части доски сверху крепится брусок, который будет выполнять функцию ограничения хода колес. К нижней части крепятся 2 бруска из рейки квадратного сечения: один немного дальше середины, второй – на краю доски. Конструкция готова.
    2. Таких приспособлений нужно как минимум 2 (или 4, если нужно приподнять весь автомобиль над землей). Работает такая мини-эстакада очень просто. Когда вы подставляете конструкцию под колесо вашего автомобиля, то она опирается на землю в 2-х точках: передним краем доски и бруском, который закреплен недалеко от середины.
    3. После того как колеса автомобиля заедут на доску и центр тяжести переместится ближе к заднему краю доски, передний край поднимется, а задний опустится. Так как опоры были выполнены из бруска с одинаковым сечением, доска займет горизонтальное положение.
    4. При этом длина доски должна быть такой, чтобы исключить удар по днищу вашей машины. Осталось зафиксировать колеса, которые остались на земле, упорами-колодками. Как можно убедиться, такая эстакада своими руками изготавливается очень легко. Можно изготовить мини-эстакаду из металла. Конструкция ее будет напоминать металлическую эстакаду, рассмотренную выше, только в уменьшенном варианте. Состоит она тоже из опор, на которые крепятся мостики.
    5. По краям мостиков желательно приварить ограничители. Это обезопасит ваш автомобиль от соскальзывания.
    6. Один мостик располагается под углом от земли для заезда, другой – горизонтально (если смотреть на конструкцию сбоку, контур будет представлять трапецию). Можно ориентироваться на следующие размеры: длина основания – 80 см; длина для заезда – примерно 45 см, ширина мостиков – около 40 см. Всю конструкцию можно собрать из уголка 25 мм (меньше не рекомендуется). Примерный вес конструкции будет 20-30 кг. В задней части необходимо приварить ограничитель хода для колеса.

    Более сложный, но эффективный вариант мини-эстакады можно изготовить по принципу качели-качалки. Для ее сборки понадобятся сварочные работы. Необходимо будет изготовить 2 рамы по форме равнобедренного треугольника. Ширина рам подбирается в зависимости от ширины колес вашего автомобиля, а длина мостика – в зависимости от длины автомобиля.

    Для обеспечения жесткости конструкции рамы необходимо скрепить между собой. Для устойчивости конструкции необходимо под сторону, которая будет находиться над землей, использовать подставки-распорки. При этом надо учитывать, что для большей устойчивости центр тяжести автомобиля должен находиться ближе к вершине равнобедренного треугольника.

    Во время работ на эстакадах всегда нужно помнить о соблюдении мер безопасности. Автомобиль необходимо поставить на ручной тормоз, зафиксировать колеса колодками-упорами.

    Подведем итоги. Вы рассмотрели различные варианты и подходы, как можно сделать эстакаду своими руками. В зависимости от имеющегося у вас в распоряжении свободного места, материалов, финансов и желания вы можете подобрать для своего гаража любой вариант.

    Это может быть и основательная конструкция, и сборно-разборный вариант металлической эстакады. Возможно, вам будет достаточно изготовить деревянную мини-эстакаду. В любом случае выбор останется только за вами.



    tvoygarazh.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
