Сколько у трамвая колес – конструкция и основные узлы. Управление трамваем

конструкция и основные узлы. Управление трамваем

Практически каждый житель города хоть раз видел на его улицах проезжающий трамвай или другой подобный электротранспорт. Подобные варианты средств передвижения были специально спроектированы для передвижения по таким условиям. По сути, устройство трамвая сильно напоминает обыкновенный железнодорожный транспорт. Однако их различия как раз и заключаются в приспособленности под разные типы местности.

История появления

Само название с английского переводится как сочетание вагон (вагонетка) и путь. Принято считать, что трамвай — один из наиболее старых видов пассажирского общественного транспорта, который до сих пор применяется во многих странах по всему миру. История появления датируется 19 веком. Стоит отметить, что самый старый трамвай работал на конной тяге, а не на электричестве. Более технологичный прародитель же был изобретен и испытан Федором Пироцким в Санкт-Петербурге в 1880 году. Спустя еще один год немецкая компания Siemens & Halske запустила в пригороде Берлина первое действующее трамвайное сообщение.

Во время двух мировых войн данный транспорт пришел в упадок, тем не менее с 1970-х его популярность вновь значительно возросла. Причинами тому послужили экологические соображения и новые технологии. В основе трамваем лежала электротяга на воздушной контактной сети. В последующем были созданы новые способы приведения вагона в движение.

Эволюция трамваев

Все виды объединяет то, что они работают на электричестве. Исключение составляют только менее популярные кабельные (канатные) и дизельные трамваи. Ранее также создавались и испытывались конные, пневматические, бензомоторные и паровые разновидности. Традиционные электрические трамваи функционируют либо на воздушной контактной сети, либо с питанием от аккумуляторов или контактного рельса.

Эволюция данного вида транспорта привела к его разделению на типы по назначению, включая пассажирские, грузовые, служебные и специальные. В последний тип входит множество подтипов вроде передвижной электростанции, технической летучки, вагона-крана и вагона-компрессора. Для пассажиров устройство трамвая также зависит от системы, по которой он передвигается. Она, в свою очередь, может быть городской, пригородной или междугородной. Кроме того, системы делятся на обычные и скоростные, которые могут включать в себя подземные варианты прокладки с помощью тоннелей.

Электроснабжение трамвая

На заре развития каждая компания, занимающаяся обслуживанием инфраструктуры, подключала собственную электростанцию. Дело в том, что сети тех времен еще не имели достаточной мощности, а потому приходилось обходиться своими средствами. Все трамваи питаются постоянным током с относительно малым напряжением. По этой причине передавать заряд на большие расстояния весьма неэффективно с финансовой точки зрения. Для улучшения инфраструктуры сетей вблизи линий стали располагать тяговые подстанции, преобразующие переменный ток в постоянный.

На сегодняшний день номинальное напряжение на выходе установилось на отметке в 600 В. Подвижный состав трамвая на токоприемнике получает 550 В. В других странах порой применяются повышенные значения вольтажа — 825 или 750 В. Последнее из значений является наиболее актуальным в европейских странах на текущий момент. Как правило, трамвайные сети имеют общее энергохозяйство с троллейбусами, если таковые есть в городе.

Описание тягового двигателя

Именно такой тип применяется чаще всего. Ранее для запитывания использовался только постоянный ток, получаемый от подстанций. Однако современная электроника позволила создать внутри конструкции специальные преобразователи. Таким образом, при ответе на вопрос о том, какой двигатель у трамвая в его современном варианте, следует упомянуть и о возможности использования движка на основе переменного тока. Последние лучше по той причине, что практически не требуют какого-либо ремонта или регулярного обслуживания. Это касается, конечно же, только асинхронных двигателей переменного тока.

Также в конструкцию непременно входит и другой важный узел — система управления. Другое распространенное название звучит как устройство регулирования тока через ТЭД. Наиболее востребованным и простым в исполнении вариантом считается управление посредством мощных сопротивлений, последовательно подключаемых к двигателю. Из разновидностей используются НСУ, косвенная неавтоматическая РКСУ или косвенная автоматическая РКСУ системы. Также существуют отдельные типы вроде ТИСУ или транзисторной СУ.

Количество колес у трамвая

Чрезвычайно распространены сегодня низкопольные вариации этого транспортного средства. Особенности конструкции не дают возможности сделать независимую подвеску для каждого колеса, из-за чего требуется устанавливать специальные колесные пары. Также применяются и альтернативные решения данной проблемы. Количество колес зависит от конкретного варианта исполнения конструкции трамвая и — в большей степени — от числа секций.

Кроме того, различается и компоновка. Большинство многосекционных трамваев оснащается приводными колесными парами (у которых есть мотор) и бесприводными. Для повышения поворотливости обычно увеличивают и число отсеков. Если заинтересоваться тем, сколько колес у трамвая, можно найти следующую информацию:

  1. Одна секция. Две или четыре приводные либо две приводные и одна бесприводная пара колес.
  2. Две секции. Четыре приводных и две бесприводных или восемь приводных пар колес.
  3. Три секции. По четыре приводных и бесприводных пар колес в разных комбинациях.
  4. Пять секций. Шесть приводных пар колес. Идут по две штуки через одну секцию начиная с первой.

Особенности вождения трамвая

Считается относительно несложным, потому как транспорт двигается строго по рельсам. Это значит, что как такового ручного управления от водителя трамвая не требуется. При этом вагоновожатый должен уметь грамотно использовать тягу и торможение, что достигается своевременным переключением заднего и переднего хода.

В остальном трамвай подчиняется единым правилам дорожного движения в то время, когда следует по городским улицам. В большинстве случаев данный транспорт имеет приоритет перед автомобилями и другими средствами передвижения, которые не зависят от рельса. Водитель трамвая должен в обязательном порядке получить права на вождение соответствующей категории и сдать теоретический экзамен на знание ПДД.

Общее устройство и конструкция

Кузов современных представителей обычно выполняется из цельного металла, а в качестве отдельных элементов у него выделяют раму, каркас, двери, пол, крышу, а также внутреннюю и внешнюю обшивки. К концам форма, как правило, сужается, благодаря чему трамвай с легкостью преодолевает кривые. Соединение элементов производится посредством сварки, клепки, при помощи винтов и клея.

В былые времена широко применялась также древесина, которая служила как элементом каркаса, так и материалом для отделки. В устройстве трамвая на текущий момент предпочтение отдается пластиковым элементам. Также конструкция включает в себя сигналы поворота, тормозные огни и прочие средства для индикации другим участникам движения.

Координирование и скоростные показатели

Точно так же, как и в случае с поездами, данный транспорт имеет собственную службу отслеживания исполнения трафика и правильности маршрутов. Диспетчеры занимаются оперативным корректированием графика, если случилась любая непредвиденная ситуация на линии. Также данная служба отвечает за выпуск на маршруты резервных трамваев или автобусов для замены.

Правила движения в городских условиях могут отличаться в разных странах. К примеру, в России расчетная скорость трамвая лежит в диапазоне от 45 до 70 км/ч, а для систем с эксплуатационной скоростью от 75 до 120 км/ч строительные нормы предписывают приставку «скоростные».

Пневмооборудование

Вагоны в современном их исполнении нередко оснащаются специальными компрессорами, в основе которых находятся поршни. Сжатый воздух является весьма полезным сразу для нескольких регулярно производимых операций, включая приведение в действие приводов дверей, тормозных систем и прочих вспомогательных механизмов.

При этом наличие пневматического оборудования не является обязательным. По причине того, что устройство трамвая предполагает постоянное обеспечение подачей тока, данные конструкционные элементы могут быть заменены на электрические. Благодаря этому заметно упрощается техническое обслуживание систем, однако в некоторой степени вырастает итоговая стоимость производства одного вагона.

fb.ru

ОБОРУДОВАНИЕ ТРАМВАЙНОГО ВАГОНА. — КиберПедия

ОБЩИЕ СВЕДЕНИЯ О ТРАМВАЕ.



Трамвай относится к общественному электро-транспорту, который предназначен для перевозки пассажиров и соединения в единое целое всех районов города. Трамвай приводится в движения четырьмя мощными электро-двигателями, получающими питание от контактной сети и отдающим назад в рельс и движущимся по рельсовому полотну.

В городе используются трамваи марки КТМ Усть – Катавского вагонно-строительного завода. Общие сведения о подвижном составе:

— высокая скорость движения, которая обеспечивается четырьмя мощными электро-двигателями, позволяющими развивать максимальную скорость вагона до 65 км/ч.

— большая вместимость, обеспечивается за счёт уменьшения количества сидящих мест и увеличения накопительных площадок, а так же за счёт соединения вагонов состав, а на новых трамвайных вагонах за счёт сочленения вагонов путём увеличения их длины и ширины. Благодаря этому их вместимость колеблется от 120 до 200 человек.

— безопасность движения, обеспечивается за счёт быстро действующих тормозов:

Электро-динамический тормоз. Торможения за счёт двигателя, используется для гашения скорости.

Аварийный электро-динамический тормоз. Используют для гашения скорости если пропало напряжение в контактной сети.

Барабанно-колодочный тормоз. Используется для остановки вагона и как стояночный тормоз.

Рельсовый тормоз. Используется для экстренной остановки в аварийной ситуации.

— комфортабельность обеспечивается за счёт подрессоривание кузова, установки мягких сидений, отопления и освещения.

Всё оборудование делится на механическое и электрическое. По назначению бывают пассажирские, грузовые и специальные.

Специальные вагоны делятся на снегоочистительные, рельсошлифовальные и вагоны-лаборатории.

Основной недостаток трамвая это малая манёвренность, если один встал то другие трамваи за ним то же остановились.



РЕЖИМЫ ДВИЖЕНИЯ ТРАМВАЯ.



Трамвай движется в трёх режимах: тяги, выбега и торможения.



Режим тяги.

На трамвае действует сила тяги, она создаётся четырьмя тяговыми электро-двигателями и направлена в сторону движения трамвая. Силы сопротивления мешают движению, это может быть встречный ветер, профиль рельса или техническое состояние трамвая. Если трамвай неисправен силы сопротивления увеличиваются. Вес вагона направлен вниз тем самым обеспечивая сцепление колеса с рельсом. Нормальное движение трамвая будет при соблюдении условия когда сила тяги меньше силы сцепления (F тяги < F сцепления), при этом колесо вращается и поступательно движется по рельсу. При плохих погодных условиях сила сцепления резко падает и сила тяги становиться больше силы сцепления (F тяги > F сцепления), при этом колесо начинает вращаться на месте, то есть начинает буксовать. При буксовании происходит поджог контактного провода, выход из строя электрооборудования трамвая, появляются выбоины на рельсах. Чтобы буксования не было, при плохой погоде водитель должен плавно переводить рукоятку по ходовым позициям трамвая.





Режим выбега.

В режиме выбега двигатели отключаются от контактной сети и трамвай движется по инерции. Этот режим используется для экономии электроэнергии и для проверки технического состояния трамвая.



Режим торможения.

В режиме торможения включаются тормоза и появляется тормозная сила направленная в противоположную сторону движения трамвая. Нормальное торможение будет при условии, когда сила торможения меньше силы сцепления (F торможения < F сцепления). Тормоза останавливают вращательное движение колёс, но трамвай продолжает скользить по рельсам, то есть идти юзом. При движении юзом вагон становиться неуправляемым, что приводит к дорожно-транспортному происшествию (ДТП) и набиваются лыски на колесе.

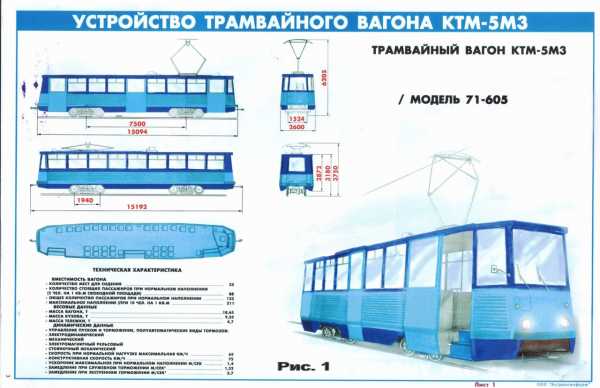

ОБОРУДОВАНИЕ ТРАМВАЙНОГО ВАГОНА.





Кузов трамвая.

Нужен для перевозки пассажиров, для защиты от внешней среды, обеспечивает безопасность и служит для навески оборудования. Кузов цельнометаллический сварной и состоит из рамы, каркаса, крыши и наружной и внутренней обшивки.

Габариты:

— длина кузова 15 м.

— ширина кузова 2,6 м.

— высота с опущенным пантографом 3,6 м.

— вес вагона 20 тонн

Оборудование кузова.

Наружное оборудование.

На крыше устанавливается пантограф, радио-реактор который уменьшает радиопомехи в домах и защищает от перенапряжения контактной сети.



Грозоразрядник служит для защиты от попадание молнии в вагон. В передней части кузова вверху воздухозаборник для вентиляции, лобовое стекло закалённое, полированное без искажений и сколов, установленное в алюминиевые профиля. Далее стеклоочиститель, межвагонное электро-соединение, ручка для протирки стёкол, фары, поворотники, габариты, подложки на буферной балки и вилка дополнительного и основного прибора. Дополнительный прибор осуществляет буксировку, а основной для работы в соединённой системе. Снизу под вагоном предохранительная доска.

По бокам кузова окна, установленные в алюминиевые профиля с форточками задвижного типа, правое зеркало заднего вида. Справа три двери задвижного типа, подвешенных на двух верхних и двух нижних кронштейнах. Снизу фальшборта с контактными панелями, боковые габариты и поворотники, боковой маршрутный указатель.

Сзади кузова стекло установленное в алюминиевые профиля, межвагонное электро-соединение, габариты, поворотники, стоп-сигналы и вилка дополнительного сцепного прибора.

Внутреннее оборудование (салон и кабина).

Салон. Подножки и пол покрыты резиновыми ковриками и закреплены металлическими планками. Износ ковриков не более 50%, крышки люков не должны выступать более 8 мм от уровня пола. Возле дверей закреплены вертикальные поручни, а по потолку горизонтальные поручни, все они покрыты изоляцией. Внутри салона установлены сиденья имеющий металлический каркас, оббитый мягким материалом. Под всеми сиденьями за исключением двух установлены отопительные элементы (печи), а под теми двумя находятся песочницы. У дверей установлен дверной привод, у первых двух – справа, а у задней двери – слева. Так же в салоне находится два молоточка для разбивания стёкол, возле дверей кнопки остановки по требованию и аварийное открывание дверей и стоп-краны на пломбах. Между сиденьями переносное сцепное устройство. На передней стенки правила пользования общественным транспортом. Три громкоговорителя внутри и один снаружи салона. По потолку в два ряда идут лампочки закрытые плафонами для освещения салона.

Кабина. Отделена от салона перегородками и задвижной дверью. Внутри сиденье водителя оббитое естественным материалом и регулируемое по высоте. Пульт управления с измерительной, сигнальной аппаратурой, тумблерами и кнопками.

На полу педаль безопасности и педаль песочницы, слева панель с высоковольтными и низковольтными предохранителями. Справа разделитель цепи управления, контроллер водителя, два автомата (АВ1, АВ2). В верхней части стекла указатель маршрута, солнце защитный козырёк, справа верёвка пантографа, 106 панель и один огнетушитель, а второй в салоне заменён ящиком с песком.

Отопление салона и кабины. Осуществляется за счёт печей установленных под сиденьями, а в новых модификациях трамвая за счёт климат-контроля над дверьми. Кабина обогревается за счёт печи под сиденьем водителя, калорифером сзади и стекло обогрев. В салоне вентиляция естественная за счёт форточек и дверей.



Рама трамвая.

Рама это нижняя часть кузова состоящая из двух продольных и двух поперечных балок. Внутри для жесткости и навески оборудования сварены уголки и две шкворневые балки в центре которых шкворни, с помощью их кузов устанавливается на тележки и осуществляется поворот. К поперечным балкам привариваются площадочные и заканчивается рама буферными балками. Снизу к раме крепятся контактные панели, в середине закреплены пусковые и тормозные сопротивления.



Каркас трамвая.

Каркас это вертикальные стойки, которые привариваются по всей длине рамы. Для жесткости соединяются продольными балками и уголками.



Крыша трамвая.

Крышевые дуги, которые приварены к противоположным стойкам каркаса. Для жесткости соединяются продольными балками и уголками. Наружная обшивка состоит из стальных листов толщиной 0,8 мм. Крыша сделана из стеклопластика, внутренняя обшивка из ламинированной ДСП. Между обшивками теплоизоляция. Пол настилается из фанеры, покрывается резиновыми ковриками для электро-безопасности. В полу есть люки, закрытые крышками. Они служат для осмотра оборудования трамвая.



ТЕЛЕЖКИ.



Служат для движения, торможения, поворотов трамвая и навески оборудования.

Устройство тележки.

Состоит из двух колесных пар, двух продольных и двух поперечных балок и одной шкворневой балкой. Оси колесных пар закрытые длинным и коротким кожухом, соединены двумя продольными балками на концах которых есть лапы, через резиновые прокладки ложатся на кожух и снизу скрепляются крышками с помощью болтов и гаек. К продольным балкам приварены кронштейны, на которые установлены поперечные балки, с одной стороны они соединяются через пружины, а с другой стороны через резиновые прокладки. В центре установлены рессорные пружины, на которых сверху подвешиваются шкворневая балка, в центре которой есть шкворневое отверстие через которое на тележки устанавливается кузов и осуществляется поворот.

На поперечных балках установлены два тяговых электро-двигателя, каждый из них соединён со своей колесной парой карданом и редуктором.



Механизмы торможения.

1. При применении электро-динамического тормоза двигатель переходит в режиме генератора.

2. Два барабанно-колодочных тормоза, установленных между карданом и редуктором, служащим для остановки и стояночного тормоза.

Включается и отключается барабанно-колодочный тормоз соленоидом, который крепится на продольной балке.

3. Между колёсными парами установлены два рельсовых тормоза, которые служат для экстренной остановки.

На больших кожухах есть заземление, которые обеспечивают прохождение электрического тока в рельсы. Две рессорные пружины подвешивания смягчают толчки и удары, делая ход мягче, отверстие в центре продольной балки необходимо для осуществления поворота.

Поворотное устройство. Состоит из шкворня, который закреплён на шкворневой балке рамы кузова и отверстие в шкворневой балке тележки. Для соединения кузова с тележками, шкворень заводится в шкворневое отверстие и для легкости поворота закладывается густая смазка и ставятся прокладки. Чтобы смазка не вытекала через шкворень продет стержень, снизу на него одевается крышка и закрепляется гайкой.

Принцип действия. На повороте тележка двигается по направлению рельс и поворачивается вокруг шкворня, а он так как неподвижно закреплён на раме кузова продолжает движение прямо, поэтому на повороте происходит вынос кузова (1 – 1,2 м). На повороте водитель должен быть особо внимательным. Если видит что он не вписывается в поворот из-за габаритов, то должен остановиться и подать звуковой предупредительный сигнал.



РЕССОРНОЕ ПОДВЕШИВАНИЕ.



Устанавливается в центре продольных балок и служат для смягчения толчков и ударов, гашение колебаний и равномерное распределение веса кузова и пассажиров между колёсными парами.

Подвешивание собирается из восьми резиновых колец переложенных для жесткости поочерёдно со стальными кольцами, образуя полый цилиндр внутри, которого встроен стакан с двумя пружинами разной набивки. Снизу под стаканом резиновая прокладка. Сверху на пружины через шайбу одевается шкворневая балка. Рессоры закрепляются в вертикальной и горизонтальной плоскостях. В вертикальной плоскости ставится шарнирная тяга, которая крепится к шкворневой и продольной балке. Для крепления в продольной плоскости по бокам от рессоры приваривается кронштейны и ставятся резиновые прокладки.



Принцип действия. При движении по мере наполняемости салона пружины сжимаются, при этом шкворневая балка опускается до резиновых прокладок и при дальнейшем увеличении нагрузки они вплотную сжимается, стакан опускается вниз и давит на резиновую прокладку. Такая нагрузка считается максимальной и недопустимой, потому что если на стыке рельс возникнет удар, он пойдёт на рессорное подвешивание, в котором не осталось ни одного элемента который мог бы погасить эту силу удара. Поэтому под действием удара стакан перекашивается или могут лопнуть пружины и резиновые прокладки.

Приём рессорного подвешивания. Подходя к вагону визуально убеждаемся что вагон стоит ровно не перекошен, на рессорных подвешиваниях и кольцах нет трещин, на вертикальной шарнирной тяге проверяют её крепежи, а во время движения проверяют отсутствие боковой качки, которая возникает при износе боковых амортизаторов.



КОЛЁСНАЯ ПАРА.

Служит для направления движения трамвая по рельсовому полотну. Состоит из оси неравномерного сечения, на концы одеваются колёса, за ними установлены буксовые подшипники.

Ближе к центру одета ведомая шестерня редуктора, а по обе стороны от неё шариковые подшипники. Ось вращается в буксовом и шариковом подшипниках и закрываются коротким и длинным кожухом, они скреплены болтами и образуют корпус редуктора.

На большом корпусе есть заземляющее устройство, а в малом корпусе ведущая шестерня редуктора. Самое главное это соблюдение размеров между колёсами (1474 +/- 2), за этим размером обязаны следить слесарный персонал в

депо.



КОЛЕСО.

Состоит из ступицы , колёсного центра, бандажа, резиновых прокладок, нажимного диска, 8-ми болтов с гайками, центральной (ступичной) гайки и 2-х медных шунтов.

Ступица напрессовывается на конец оси и соединяется с ней за единое целое. На ступицу одет колёсный центр с бандажом и ребордой (реборда – выступ, который надаёт колесу соскочить с головки рельса).

Бандаж с внутренней стороны закреплён стопорным кольцом, а с наружной есть выступ. По обе стороны от колёсного центра установлены резиновые прокладки, снаружи закрывается нажимным диском и всё это скрепляется 8-ю болтами и гайками, гайки стопорятся стопорными пластинами.

На ступицу наворачивается центральная (ступичная) гайка и стопорится 2-мя пластинами. Для прохождения тока есть 2-а медных шунта, которые одним концом крепятся к бандажу, а другим к нажимному диску.

ПОДШИПНИКИ.

Служат для опоры оси или вала и уменьшают трения при вращении. Делится на подшипники качения и скольжение. Подшипники скольжение это обыкновенные втулки и их используют при небольших скоростях вращения. Подшипники качения используется когда оси вращаются с большими скоростями. Состоит из двух обойм, между которыми в кольце установлены шарики или ролики. На колёсной паре стоит двух рядный роликовый конический подшипник.

Внутренняя обойма напрессована на ось колёсной пары и зажимается с двух сторон втулками одетыми на ось. На внутреннюю обойму одевается наружная с двумя рядами роликов, обойма установлена в стакан с одной стороны стакан упирается в выступ на корпусе, а с другой в крышку, которая болтами крепится к кожуху колёсной пары. По обе стороны ставятся масло-отражательные кольца, смазка подшипника подаётся через маслёнку (тавотницу) и отверстие в стакане.

Принцип действия.

Вращение от двигателя через карданный вал и редуктор передаётся на ось колёсной пары. Она начинает вращаться вместе с внутренней обоймой подшипника и с помощью роликов перекатывается по наружной обойме, при этом смазка разбрызгивается, попадает на масло-отражательные кольца, а за тем возвращается назад.



КАРДАНЫЙ ВАЛ.



Служит для передачи вращения от вала двигателя к валу редуктора. Состоит из двух фланцевых вилок, двух карданных шарниров, подвижной и неподвижной вилок. Одна фланцевая вилка крепится к валу двигателя, а другая к валу редуктора. В вилках есть отверстия под установку карданного шарнира. Неподвижная вилка сделана в форме трубы с нарезанными внутри шлицами.

Подвижная вилка состоит из балансировочной трубы, с одной стороны приваривается вал с наружными шлицами, а с другой стороны вилка с отверстиями под карданный шарнир. Подвижная вилка заводится в неподвижную, может двигаться внутри её, а длина вала может увеличиваться или уменьшаться.

Карданный шарнир служит для соединения фланцевых вилок с вилками карданного вала. Он состоит из крестовины, четырёх игольчатых подшипников и четырёх крышек. Крестовина имеет хорошо отшлифованные концы, два вертикальных конца вставляются в отверстия вилок карданного вала, а две горизонтальных в отверстие фланцевых вилок. На концы крестовин одеты игольчатые подшипники, которые закрываются крышками с помощью двух болтов и стопорной пластины. Для нормальной работы карданного вала смазка должна быть в игольчатых подшипниках и шлицевом соединении. В шлицевом соединении смазка добавляется через маслёнку, в неподвижной вилке, а чтоб она не вытекала, на вилку наворачивается крышка с войлочным сальником. В игольчатых подшипниках смазка попадает через отверстие внутри крестовин и в дальнейшем периодически закладывается в эти отверстия.



Принцип действия.

Вращение от двигателя передаётся на все части карданного вала, кроме того подвижная вилка ходит внутри неподвижной вилки, а фланцевые вилки поворачиваются вокруг концов крестовин.



РЕДУКТОР.



Служит для передачи вращения от двигателя, через карданный вал на колёсную пару, при этом направление вращения меняется на 90 градусов.

Состоит из двух шестерен: одна ведущая, другая ведомая. Ведущая получает вращение от двигателя, а ведомая через зацепление зубьев от ведущей.

Вращения бывают:

— цилиндрические (валы расположены параллельно друг к другу).

— конические (валы расположены перпендикулярно друг к другу).

— червячные (валы скрещиваются в пространстве).

Редуктор находится на колёсной паре. На трамвае марки КТМ 5 – одноступенчатый, конический редуктор. Ведущая шестерня сделана за одно целое с валом и вращается в трёх роликовых подшипниках, они установлены в стакане, один конец стакана крепится к малому кожуху, а другой закрывается крышкой. Через отверстие в крышке выходит конец вала и уплотняется сальником. На конец вала одет фланец, который закрепляется ступичной гайкой и шплинтуется. К фланцу крепится тормозной барабан (БКТ) и фланцевая вилка карданного вала.

Ведомая шестерня состоит из ступицы, напрессованной на ось колёсной пары, к ней с помощью болтов крепится зубчатый венец, который своими зубьями образует зацепление с ведущей шестерней.

Все эти детали закрыты двумя кожухами, которые образуют корпус редуктора. В нём есть заливное и смотровое отверстия. Через заливное отверстие во внутрь заливается смазка.



Принцип действия.

Вращение от двигателя, через карданный вал передаётся на фланец ведущей шестерни. Она начинает вращаться и через зацепление зубьев вращает ведомую шестерню. Вместе с ней вращается ось колёсной пары и трамвай начинает двигаться, при этом смазка разбрызгивается, попадает на шариковые и роликовые подшипники, тем самым один передний смазывается смазкой редуктора, а два дальних нужно смазывать только через маслёнку.



Неисправности редуктора.

1. Просачивание смазки с каплепадением.

2. Наличие посторонних шумов в работе редуктора.

3. Незатянуты и незафиксированны болты и гайки крепления элементов реактивного устройства.

Если произошло заклинивание редуктора, водитель должен попытаться, с помощью переключения реверсивной рукоятки КВ (вперёд и назад) вернуть редуктор в работу. Если не получается, то сообщает центральному диспетчеру и следует его указаниям.



ТОРМОЗА.



Безопасность движения, обеспечивается за счёт быстро действующих тормозов:



Устройство БКТ.

В нижнем кронштейне есть два отверстия, через них продеты оси с тормозными колодками и закреплены гайками. С внутренней стороны колодок прикреплены тормозные накладки. В верхней части есть выступы, на которые одевается растормаживающая пружина.

В отверстие в верхнем кронштейне продевается ось, на одном конце одевается рычаг и закрепляется гайкой, рычаг через тягу соединён с соленоидом, а на другом конце оси одевается кулачок. По обе стороны от него, на осях одеты две пары рычагов – наружный и внутренний. Наружный роликом упирается в кулачок, а винтом во внутренний рычаг, который через выступ давит на колодки.



Неисправности БКТ.

1. Ослабление крепления деталей БКТ.

2. Заедание поворотных осей.

3. Износ тормозных накладок.

4. Износ разжимного кулачка и роликов.

5. Погнутость тяги соленоида.

6. Неисправность лампочек соленоидов.

7. Ослабление или поломка тормозной пружины.



Приёмка БКТ.

Проверяют при выезде из депо, на «нулевом» рейсе, в специально отведённом месте, обычно в одну или другую сторону от депо, до первой остановки, у столба с табличкой «служебное торможение». На скорости 40 км/ч, при чистых и сухих рельсах и пустом вагоне. Главную рукоятку КВ переводят с позиции «Т 1» на «Т 4» и вагон должен остановиться на расстоянии 45 м, не доезжая 5 м до второго столба. Так же проверяют кнопки «тормоз» и «дотормаживания». Если вагон имеет исправные тормоза, то водитель доезжает до остановки и начинает посадку пассажиров. Если тормоза неисправны, то сообщает центральному диспетчеру и следует его указаниям.

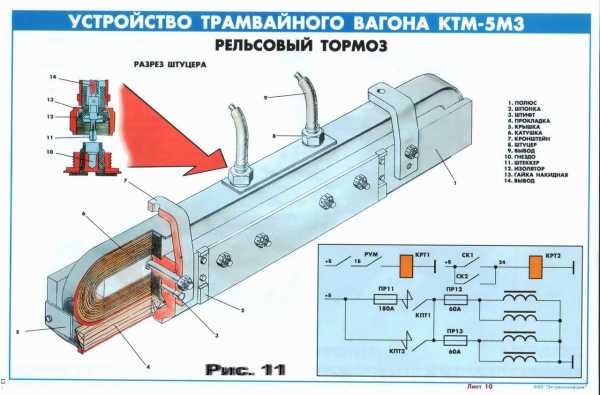

Рельсовый тормоз (РТ).

Служит для экстренной остановки, при угрозе наезда или столкновения. На вагоне четыре рельсовых тормозов, по два на каждой тележке.

Устройство РТ.

Состоит из сердечника и обмотки, закрывается металлическим кожухом — называется катушкой РТ, а концы обмотки выведены из корпуса в виде клемм и подключены к АКБ. Сердечник по обе стороны закрыт полюсами, которые скрепляются шестью болтами и гайками. На двух из них крепятся кронштейны для крепления к тележке. Снизу между полюсами установлен деревянный брус, по бокам закрыт крышками. Рельсовый тормоз имеет вертикальную и горизонтальную подвеску.

Вертикальная подвеска имеет два кронштейна одетых на два болта рельсового тормоза и два кронштейна, приваренных к кронштейнам рессорного подвешивания. Через отверстия продеваются верхние и нижние стержни, которые скреплены между собой шарнирной планкой. Нижний стержень закреплён гайкой, а на верхний одевается пружина, которая приваривается к кронштейну и закрепляется в верхней части регулировочной гайкой.

Чтобы во время движения, независимо от тряски РТ находился строго над головкой рельса, есть горизонтальная подвеска. К кронштейну продольной балке крепится стержень с пружинами и вилкой, концы которой шарнирно крепятся к РТ. К продольной балке приваривается кронштейн, который с внутренней стороны упирается в РТ.



Принцип действия РТ.

РТ включается на позиции КВ «Т 5», при отпуске ПБ, срыве СК, при перегорании 7 и 8 предохранителя и нажатии на кнопку «наставника», на пульте управления.

При включении ток поступает на катушку, она намагничивает сердечник и его полюса. РТ падает с тормозным усилием 5 тонн каждый, пружины сжимаются. При отключении магнитное поле исчезает и РТ размагничиваясь, под действием пружин, поднимается и занимает исходное положение.



Неисправности РТ.

1. Механические:

— Имеются трещины на полюсах.

— Незатянуты гайки болтов.

— РТ не должен быть перекошен, вследствие ослабления пружин.

— Имеются трещины на шарнирной планке.



2. Электрические:

— Неисправны контакторы КРТ 1 и КРТ 2.

— Перегорели ПР 12 и ПР 13.

— Обрыв подводящих проводов.



Приёмка РТ.

Подходя к вагону водитель убеждается, что РТ не перекошены, проверяет их на отсутствие механических неисправностей, подпинывание РТ водитель убеждается, что пружины возвращают тормоз в исходное положение. Зайдя в кабину проверяем срабатывание РТ, для этого ставим главную рукоятку КВ на позицию «Т 5» и через включение контактора КРТ 1, слышно падение всех РТ, стрелка низковольтного амперметра отклонилась на 100 А в право. Затем проверяем включение контактора КРТ 2, через отпуск ПБ, стрелка низковольтного амперметра отклонилась на 100 А в право. Чтобы убедится что все четыре РТ упали, водитель оставляет главную рукоятку КВ на позиции «Т 5», а на ПБ кладёт башмак и выходит из вагона, просматривает РТ на срабатывание. Если один из РТ не сработал, водитель у него проверяет зазор реверсивной рукояткой, он должен быть 8 – 12 мм.

При выезде из депо, у столба с табличкой «экстренное торможение», со скоростью 40 км/ч водитель убирает ногу с ПБ и на сухих и чистых рельсах тормозной путь недолжен превысить 21 м. Так же на всех конечных станциях водитель проводит визуальный осмотр РТ.



ПЕСОЧНИЦА.



Служит для увеличения силы сцепления колес с рельсами, при торможении, чтобы вагон не начал юзить или при строганье с места и при разгоне не буксовал. Песочницы установлены внутри салона, под двумя сиденьями. Одна находится справа и сыпет песок под первую колёсную пару, первой тележки. Вторая песочница находится слева и сыпет песок под первую колёсную пару, второй тележки.



Устройство песочницы.

Две песочницы, установлены в закрытых на замки ящиках, под сиденьями внутри салона. Внутри бункер с объёмом 17,5 кг сыпучего, сухого песка. Рядом расположен электро-магнитный привод, состоящий из катушки и подвижного сердечника. Концы обмотки подключены к низковольтному источнику питания. Конец сердечника через двуплечий рычаг и тягу соединяется с заслонкой. Она установлена на оси прикреплённой к бункеру. Заслонка закрывает отверстие бункера и прижимается к стенке с помощью пружины. Второе отверстие находится в полу, перед заслонкой. Снизу крепится фланец и песочный рукав, конец рукава находится над головкой рельса и удерживается с помощью кронштейна закреплённого на продольной балке тележки.



Принцип действия.

Песочница может работать принудительно и автоматически. Принудительно песочница будет работать только от нажатие на педаль песочницы (ПП), которая расположена на полу, в кабине трамвая, справа.

При экстренном торможении (срыве СК или отпуске ПБ) песочница включится автоматически. Ток подаётся на катушку. В ней создаётся магнитное поле, которое притягивает сердечник, он через двуплечий рычаг и тягу поворачивает заслонку, отверстия открываются и песок начинает сыпаться.

При отключении катушки магнитное поле исчезает, сердечник падает вниз и все детали возвращаются в исходное состояние.



Неисправности.

1. Ослабление крепления деталей.

2. Механическое заедание сердечника.

3. Обрыв подводящих проводов.

4. Короткое замыкание в катушке.

5. Не работает ПП.

6. Не включается РС 1

7. Перегорел ПВ 11.



Приёмка песочницы.

Водитель должен убедиться, что рукав находится над головкой рельса. Зайдя в салон, проверяет наличие сухого и сыпучего песка в бункерах, рычажную систему и поворот заслонки. Ставит на ПП башмак и выходит из вагона, убеждается что песок сыпется. Если не сыпется, то очищает песочный рукав. На конечных станциях, если часто пользовался песком, то проверяет и добавляет из ящиков с песком, которые находятся на станции.

Песочница не эффективна при повороте трамвая, из-за выноса кузова, рукав выходит за головку рельса. Если хотя бы одна песочница вышла из строя, то водитель обязан сообщить диспетчеру и возвращаться в депо.



СЦЕПНОЙ ПРИБОР.



Бывает основной и дополнительный. Дополнительный используется для буксировки неисправного вагона, а основным соединяют трамваи между собой, для работы по системе.

Дополнительный сцепной прибор состоит из двух вилок; самого прибора, который находится в салоне между сиденьями. Вилка с помощью стержня продевается через буферные балки кузова, спереди и сзади. На стержень одевается пружина и закрепляется гайкой.

Переносное сцепное устройство состоит из двух труб, на концах которых есть язычки с отверстиями. В центре, трубы соединены двумя стержнями, что делает сцепку жесткой. При буксировке водитель сначала крепит сцепку к вилке исправного вагона, а затем к вилке неисправного, продевает стержень со струбциной и шплинтует.

Основные сцепные приборы делятся на два типа:

— Автоматический.

— Тип «рукопожатие».

Сцепка типа «рукопожатие» состоит из кронштейна с вилкой, которая крепится к раме кузова. Так же имеется хомут, стержень с головкой, вилка с язычками и отверстиями, рукоятка для ручной сцепки. На один конец стержня одевается хомут с отверстием внутри, для смягчения толчков и ударов, одет амортизатор и закреплён гайкой. Он смягчает удары вызванные при строганье с места и при торможении трамвая.

Хомут основного прибора заводится в вилку кронштейна, через отверстие продевается стержень и закрепляется гайкой. Сцепной прибор может поворачиваться вокруг стержня. Другой конец сцепного прибора ложится на под буферную балку, которая приварена снизу к раме кузова.



Если основной сцепной прибор не используется, то с помощью скобы он крепится к вилке дополнительного прибора.





Автоматический сцепной прибор состоит из трубы, к ней приварена круглая головка. С другой стороны на трубу крепится хомут с амортизатором. У круглой головки по бокам есть две направляющих, между ними язычок с отверстием и снизу под язычком паз для прохождение вилки второго сцепного прибора. В вилках есть отверстие под стержень. Стержень проходит через головку и на него одета пружина. Положение стержня регулируется рукояткой сверху.

С одной стороны сцепной прибор хомутом крепится к вилке кронштейна, а вторая точка крепления – кронштейн приваренный к раме кузова с рессорой, которая так же крепится к раме кузова. Головка скобой крепится к вилке дополнительного сцепного прибора. При сцепке сцепные приборы должны быть закреплены скобами, которая находится в центре буферных балок. Рукоятка должна быть опущена вниз и стержень должен быть виден в пазе.

При сцепке исправный вагон движется к неисправному, пока язычки не зайдут в пазы головок и не скрепятся между собой с помощью стержней.



ДВЕРНОЙ ПРИВОД.



Три двери подвешенные на двух верхних и двух нижних кронштейнах. В кронштейнах есть ролики, которые вставлены в направляющие на кузове трамвая. Каждая дверь имеет свой привод: у первых двух он установлен в салоне справа, а у задней слева и закрыты они кожухом. Привод состоит из электрической и механической части.

В электрическую цепь входит низковольтные предохранители (ПВ 6, 7, 8 на 25 А), тумблер (на ПУ), два конечных выключателя, которые крепятся снаружи кузова, по два на каждую дверь и срабатывают когда дверь полностью открыта или закрыта. На ПУ есть две лампочки (открытие и закрытие), лампочка загорается только в том случае если сработали все три двери. Так же установлены два контактора КПД — 110, которые находятся на контактной панели в передней части кузова, слева по ходу движения, один подключает двигатель на открытие, а другой на закрытие.

Вал двигателя, через муфту соединяется с механической частью. В неё входят: редуктор, закрытый кожухом. Один конец оси вала редуктора выведен наружу и на него одета звёздочка — основная, а рядом крепится дополнительная — натяжная. На основную звёздочку одета цепочка, концы которой крепятся к боковинам дверей. Натяжная звёздочка регулирует натяжение цепи.

С другой стороны оси одевается фрикцион, с помощью которого можно отрегулировать быстроту открывание или закрывание двери. Так же фрикцион может отключать вал двигателя от редуктора, если кого-то зажало дверью или ролик не может двигаться по направляющей.



Принцип действия.

Чтобы открыть дверь водитель поворачивает тумблер на открытие, при этом замыкается электрическая цепь и ток идёт от плюсовой клеммы, через предохранитель, через тумблер, через контактный выключатель на контактор, который подключает двигатель и через муфту, вращение передаётся на редуктор. Звёздочка начинает вращаться и двигает цепь вместе с дверью. Когда дверь полностью открывается, боёк на двери ударяет по ролику конечного выключателя, который отключает двигатель и если все три двери открылись загорается лампочка на ПУ, после чего тумблера возвращают в нейтральное положение.

Чтобы закрыть дверь тумблер поворачивают на закрытие и ток идёт точно также, только через другой конечный выключатель и другой контактор. Он заставляет вал двигателя вращаться в другую сторону и дверь движется на закрытие. Когда дверь полностью закрывается, боёк на двери ударяет по ролику конечного выключателя, который отключает двигатель и если все три двери закрылись загорается лампочка на ПУ, после чего тумблера возвращают в нейтральное положение.

Так же двери можно открыть и с помощью аварийных выключателей, которые находятся в салоне над дверью и опломбированы. Снаружи заднею дверь можно открыть и закрыть тумблером на ящике АКБ. На четырёх-дверных вагонах дверной привод находится сверху и чтобы закрыть дверь вручную нужно рычаг привода повернуть вниз.



Неисправности.

1. Перегорел ПВ 6, 7, 8.

2. Вышел из строя тумблер.

3. Перегорела лампочка.

4. Не срабатывает конечный выключатель.

5. Не работает контактор КПД – 110.

6. Вышел из строя электродвигатель.

7. Произошел обрыв муфты.

8. Вытекает смазка из редуктора, или она несоответсвует времени года.

9. Ослабло крепление звёздочек.

10. Нарушена целостность или крепление цепочки.

Если дверь не открывается и не закрывается нужно закрыть её вручную, для этого водитель вращает муфту и дверь начинает двигаться, после чего доезжает до конечной, если там есть слесарь то оформляет заявку на ремонт и слесарь устраняет. Если же нет слесаря, то водитель сам меняет предохранитель, проверяет ролики конечных выключателей, срабатывание контактора, состояние звёздочек и цепочки. Если дверь и от вращения муфты не двигается, так как заклинило редуктор, то водитель сообщает диспетчеру, высаживает пассажиров и следует указаниям диспетчера. Если произошел обрыв цепочки, то дверь закрывают вручную и фиксируют с помощью башмака или ломика, так же сообща

cyberpedia.su

Ответы@Mail.Ru: Как трамвай поворачивает?

1 — железнодорожные и трамвайные колеса имеют форму усеченной пирамиды: внутренний диаметр больше внешнего на добрых пару сантиметров (если не изнощено слишком) — приглядись к колесу товарного вагона, там хорошо видно, у трамвая- то же самое 2 — колеса таки проскальзывают, обычно — по внешнему радиусу поворота, они еще визжат при этом характерно. Ось не ломется, она довольно толстая и хорошо надета на колесную пару. Термопосадкой обычно.

Молча! но иногда может и пискнуть

ой, какраз сегодня наблюдала.. раньше не обращала никогда внимания.. так прикольно! ! ыыыыыыыы Колеса поворачивают, а сам как… как… как… кол )))) блин, смешно так… а вот механизм не знаю))

Трамвай поворачивает боком.

Посредством ездения по рельсам и изменения положения стрелки на разветвлениях.. . кажицца..

А почему только трамвай? А вагон поезда? У трамвая пару я не видел, а ж. д. пары стоят по пути и все они монолитные в том смысле колеса и вал насажены неподвижно. При таком устройстве колеса все-таки пробуксовывают. Хочется Вам или нет… . Успехов Вам и никакой буксовки….

Поверхность колеса в месте контакта с рельсом не плоская, я наклонная — конусная, что дает возможность осевого движения колесной пары в небольшом диапазоне от одной реборды до другой. Т. е. диаметр колеса переменный с увеличением к реборде. Т. о. колеса, установленные на одной оси могут проходить при повороте разные пути. РЕБОРДА (от франц . reborde, букв. — приподнятый край, борт) , выступающая часть (гребень) обода колеса или шкива для предохранения от схода с рельса или для удержания каната, ремня

touch.otvet.mail.ru

Ответы@Mail.Ru: Сколько двигателей у трамвая?

один.он в кабине сидит.

3 -трогательный, двигательный ,тормзной

у большинства трамваев 4 двигателя, но существуют различные звери_))

2 двигателя: на переднюю пару колёс и на заднюю!

Это конечно только одна из моделей, но у нее 4 двигателя.<br>Техническая характеристика вагона РВЗ-6:<br>&lt;skip&gt;<br>Тяговые двигатели ДК 256<br>Количество двигателей 4<br>Общая мощность двигателей, кВт/ч 124<br>Номинальное напряжение двигателя, В 275

touch.otvet.mail.ru

Сколько весит колёсная пара ЖД вагона? Трамвая?

новая колёсная пара вагона со соростью движения до 170 км/час весит около 1070 кг <br>новая колёсная пара вагона со соростью движения до 220 км/час весит около 2450 кг <br>нровая колёсная пара для вагонов, оборудованных системой контроля тормозных систем весит около 2200 кг <br>Новые колёсные пары все разные. Разный вес, разный диаметр (отклонения по диаметру между парами может составлять до 10 мм) <br>Колёсные пары проходят капремонт, балансировку, шлифовку, соответственно теряя в весе. И при этом их продолжают эксплуатировать.

На метал хотишь здать?

В вагоне 2 пары с тележкой — 5тонн, одна пара около тонны, весь вагон 20-30 тонн. Ты там что, металлолом сдаешь?

смотря какой вагон

У трамвая меньше тонны

touch.otvet.mail.ru

можно ли трамвай пустить по обычной железной дороге и что для этого нужно?

Пустить можно. Колея совпадает. Не совпадает контактная сеть и сцепные устройства. Наоборот тоже можно. Бронепоезда по Питеру в войну так и ходили. Только пути трамвайные все развалили: трамвайный рельс намного легче.

Сгласен с предидущим ответом. Единственное уточнение как тормозить, а? трамвайный рельс другой гонструкции, если помнишь, головка у него другая. За счет этой конструкции тормозая колодка тормозит об рельс, а на ж\д вагонах — колодка тормозит колесную пару. ну и максимальная нагрузка на ж\д рельс выше трамвайной. кроме того ж\д рельс термо упрочняют (объемня закалка), а трамвайный — сырой. Шпалы- одинаковые, рельсовые скрепления (накладки) с одной стороны тоже одинаковые, с другой — уже.<br>Кстати, мерополитеновские вагоны можно смело цеплять к ж\д локомотиву и перемещать по ж\д дорогам. Но своим ходом они не поедут — контактного рельса нет

Не так всё просто. На прямых участках ширина колеи и трамвая и жд ширина колеи одинаковая (1520/1524 мм) Но на кривых малого радиуса на ЖД максимальная ширина колеи может достигать 1545 — 1550 мм. У трамвая более узкие колёса, чем у поезда, поэтому трамвай на таком повороте сойдёт с рельс. <br><br>Однако при желании эти проблемы разрешили — в Германии во многих городах трамваи научили бегать по железной дороге. Получается весьма удобно — с обычной остановки в центре города можно попасть в другой город, не пересаживаясь на вокзале.<br><br>Наоборот (поезд по трамвайной колее) — невозможно, если только трамвайная линия не прокладовалось с учётом такой возможности. Вес четырёхосного трамвая — 20 тонн. При максимальной забитости (200 пассажиров) общая масса трамвая будет не более 35 тонн. Так что трамвайный пусть рассчитан на осевую нагрузку не более 10 тонн на ось. А на железных дорогах минимум — 20 тонн на ось. Так что пустой вагон по трамвайным рельсам ещё можно провезти, а тепловоз, даже лёгкий маневровый (например ТЭМ2, 6 осей, 120 тонн) разворотит трамвайный путь как, образно выражаясь, автодорогу разворотит тяжёлый гусеничный бульдозер.<br><br>Но и это ещё не всё. У колёс подвижного состава ЖД более широкий гребень (25 — 33 мм против 10 — 20 мм у трамвая), поэтому колёса элементарно не поместятся в жёлоб.<br><br>Ну и напоследок: если на железной дороге минимальный радиус поворота 60 метров (это минимум, на практике редко бывает меньше 80 м), то у трамвая — минимум 20 метров.

touch.otvet.mail.ru

Как работает трамвай? Как работает троллейбус? — Help for engineer

Как работает трамвай? Как работает троллейбус?

Если Вы живете в городе, то, скорее всего, часто встречаетесь с электротранспортом. В этой статье рассмотрим принцип работы, недостатки и преимущества трамвая и троллейбуса с точки зрения электрической части. Возможно, возникали вопросы: «Почему над троллейбусом два провода, а над трамваем один?», «Зачем трамваю ездить по рельсам?».

Электроснабжение транспортного хозяйства бывает двух типов: централизованное и децентрализованное. В первом случае одна мощная подстанция производит питание прилегающей к ней большой контактной сети (целая ветка), разбитой на участки, которые расположены на разном расстоянии от подстанции. Во втором случае каждый участок сети питается от двух или одной маломощной подстанции. На линии возле подстанции размещается изолятор, который разделяет ее на два участка. Это более надежный способ, потому что при выходе из строя подстанции, всегда можно запитать аварийный участок от соседней.

В странах бывшего СССР контактная сеть находится под напряжением 600В постоянного тока.

Рисунок 1 — Электроснабжение трамвая и троллейбуса

Схема электроснабжения трамвая и троллейбуса изображена на рисунке 1. Для того чтобы питать контактную сеть, электрическая энергия проходит ряд преобразований: на электростанции (1) вырабатывается электроэнергия и передается на подстанцию (2), которая повышает напряжение для уменьшения потерь при транспортировке по высоковольтным линиям электропередач ЛЕП (3) на большое расстояние. В городе, на понижающей подстанции (4) происходит уменьшение напряжение до 6 или 10 кВ. Далее кабельными линиями (5) происходит соединение с тяговыми подстанциями (6), в которых и происходит преобразование переменного тока в постоянный с напряжением 600В. Контактная сеть (8,9) запитывается от тяговых подстанций. Номинальное напряжение для токоприемника передвижных составов считается 550В.

На первых трамваях раньше использовался третий рельс – контактный рельс. От него довольно быстро отказались из-за ряда проблем: во время дождя возникали короткие замыкания, а нормальному контакту мешали грязь и опавшие листья. Сейчас для трамваев используется воздушная контактная сеть (один провод). Токоприемник трамвая (пантограф, штанга) расположен на крыше вагона. С помощью него трамвай питается постоянным электрическим током. Рельсы же являются минусом в нашей электрической цепочке.

С троллейбусной контактной сетью немного иначе. Здесь корпус изолирован от соприкосновения с землей (контакт только через резиновые покрышки). Таким образом, контактная сеть состоит из двух проводов, один из которых плюс, а второй – минус (смотри рисунок 2). Но возникает опасность короткого замыкания при появлении контакта между двумя проводами контактной сети. Такое может получится при сильном ветре или падении троллей.

Рисунок 2 — Питание трамвая и троллейбуса

Токосъемник троллейбуса – это обычно штанга. Есть случаи, когда в городе трамваи используют штанговые токоприемники, тогда трамвай и троллейбус могут осуществлять движение по одной контактной сети.

В местах, где размещены изоляторы на контактной сети, а также в местах пересечений линий, для осуществления перекрестного движения, напряжение сети отсутствует. То есть при остановке на данном участке, продолжение движения от сети будет невозможно.

У трамваев есть вероятность, что обратный тяговый ток уйдет в землю, так могут образовываться блуждающие токи, которые плохо влияют на пролегающие вблизи трубы, кабели.

Корпус трамвая постоянно соединен с землей, а вот троллейбус изолирован от нее. Из-за этого в троллейбусе ведется жесткий контроль по утечке тока на корпус. Есть возможность поражения электрическим током при посадке/высадке, когда вы одновременно касаетесь корпуса и земли.

Добавить комментарий

h4e.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
