Форд фокус 2 снятие стартера – Как снять стартер на Форд Фокус 2
Стартер на ФФ2 (с. 15)
Поменял бендикс (1 006 209 804). Симптомы предшествующие замене как и у всех — холодная заводится сразу, на горячую с N-ного раза. У меня 1,6 — 115. И так как пишут, что снимать стартер на 115 сложно, то вкратце напишу как сделал я.Отключил аккум. Открутил клемму с генератора, а провод протолкнул вниз (очковал, что сложно будет вернуть на место, но, как показала практика, зря). Снял воздушный патрубок с возд. фильтра и с дроссельной заслонки. Открутил дроссельную заслонку и снял (отверстие аккуратно заткнул тряпкой). После этих манипуляций получаем сверху доступ ко всем трём болтам крепления стартера, которые я сразу и открутил. Так же пришлось из держателя вынуть трос (я так понимаю), который мешает подобраться к самому верхнему болту (но если сможете, то можно и не вытаскивать, я рожковым ключом стронул, а затем пальцами выкрутил). Сам держатель из жести, поэтому прикладываем немного усилий. Откручиваем щуп измерения масла и вытаскиваем его из двигателя (не только сам щуп, но и его провод). Вставить будет не сложно. Далее машину на подъёмник или эстакаду, или у кого что есть. Снимаем защиту движка и отстёгиваем колодки проводов на стартере (точнее на том проводе, который мы скинули с генератора). Из двигателя тоже достал какой-то провод (он перед носом, понять не сложно). В принципе, болты уже откручены, поэтому начинаем вынимать стартер: отодвигаем его от двигателя (пришлось по нему стукнуть, чтоб оторвался от движка — типа прикипел), и, вращая вокруг своей оси (туда-сюда) вытаскиваем. Теплообменник снимать не пришлось, но трубки, входящие в него, приходилось активно сдавливать и прижимать к радиатору. Главное не бояться и действовать смелее. Когда стартер повис на проводе — он откручивается. Здесь уже сложностей не будет.
Ну и поставили на место. Если хорошо запомнить как вытаскивали (в каком положении он был), то не будет проблем с тем, чтобы ТАК ЖЕ его засунуть на место. На всё ушло пара часов неспешного «ремонта». Движок завёлся с первого раза. Блин, так клёво
P.S. Если будут какие-то проблемы, я напишу.
P.P.S. Хотя я и был в автосервисе, но снятием занимался я сам, поэтому если будут вопросы — пишите.
ffclub.ru
Замена Стартера Форд Фокус 2 1.6 ~ SIS26.RU
Снимаем и проверяем стартер Ford Focus II
Причин, по которым необходимо снятия стартера автомобиля Форд Фокус 5, вам больше понравятся несколько. В первую очередь, это замена или ремонт если проход его поломки, также стоит отметить, что снятие стартера необходимо в течении демонтажа коробки передач. Важно помнить, что пока снять
Инструкция по снятию стартера Форд Фокус 2
- Так как часть работ выполняется под двигателем необходимо снять нижнюю защиту. Для этой цели ключом Torx T-30 откручиваем что остается сделать нашему клиенту саморезы, которые крепят ее к нижним элементам автомобиля.
Как проверить стартер Форд Фокус 2
Замена стартера на Форд Фокус
Форд фокус 1.6 замена свечей зажигания.
фильм восьмой. замена стартера на Форд Фокус 2 Так же узнаете как программировать стекло подъемники и ввод.
- При помощи плоской отвертки проворачиваем шестерню привода стартера. В одном направлении она должна проворачиваться вместе с валом привода, в обратном направлении на валу привода. Если этого не происходит по другому шестерня тяжело перемещается и крутится, то здесь вал привода необходимо заменить.
Электродвигатель стартера проверяется следующим образом. Подключаем плюсовой провод аккумулятора к нижнему болту бендикса, а минус к корпусу стартера, при этом мотор должен включиться. Если этого не произошло необходимо его заменить или сдать в ремонт.
Замена стартера форд фокус 2 1.6.
Установка стартера Форд Фокус 2 выполняется в обратной последовательности.
sis26.ru
Как снять стартер на Форд Фокус 2
Снятие стартера Ford Focus 2 обычно производится в случае его неисправности, для ремонта или полной его замены. Процедура эта особой сложностью не отличается, однако не обладая необходимыми знаниями и инструментами, можно изрядно намучиться или что-нибудь сломать.
Итак, подготовьте инструмент, вам потребуется:
- Плоская отвертка.
- Ключи на «8, 10 и 17».
- Звездочка (TORX).
- Торцовый на «10 и 13».
Снимем стартер Форд Фокус 2 своими руками — пошаговый фотоотчет
- Первым делом рекомендую записать код разблокировки магнитолы, он понадобится после выполнения работы.
- Далее снимите крышку АКБ и открутите скобу крепления аккумулятора.
- Отключите аккумуляторные клеммы.
- Затем снимите переднюю крышку защитного короба АКБ.
- Ослабив хомут воздухозаборника, снимите гофру, которая соединяет корпус воздушного фильтра и воздуховод.
- Потяните трубку, соединяющую фильтра и крышку клапанов, в нижней части имеется фиксатор, который удерживает эту трубку снизу. Трубка останется на корпусе фильтра, вам необходимо отключить только от крышки клапанов.
- С обеих сторон на воздушном фильтре имеются крепежи (втулки), потяните корпус фильтра вверх, таким образом, чтобы не повредить их.
- Приподнимите декоративную накладку расположенную между радиатором и декоративной решеткой, затем со стороны радиатора отсоедините две защелки, которыми крепится воздушный фильтр. Теперь можно вытянуть его.
- Таким образом у вас образуется доступ к двум верхним болтам крепления стартера. Возьмите ключ TORX (звездочка) и открутите контрольный щуп проверки уровня масла в двигателе. Это необходимо для того чтобы обеспечить доступ к гайкам крепления стартера.
- Далее снимите защиту двигателя, используя ключи на «8, 13 и 17» и достаньте щуп.
- При помощи торцового ключа на «10» и «13» открутите крепежные гайки проводов питания, которые идут к втягивающему реле стартера. Потяните пластиковую колодку в направлении правого колеса, затем снимите колодку со стартера.
- Снимите с датчика колодку и теперь смело можете откручивать гайки крепления стартера и снимать сам стартер.
Все — стартер снят! Произведите ремонт стартера или его замену и выполните сборку, она, по традиции, выполняется в обратном порядке. На этом у меня все, теперь вы знаете о том, как правильно снять стартер Форд Фокус 2 своими руками.
KoGa
www.ford-motors.ru
Ford Focus 2 стартер снятие
Замена стартера на Форд Фокус
Снятие стартера Форд фокус 2 1.6 ремонт бендикса
Замена бендикса стартера на Ford Fusion
Ford Focus 2 — ремонт стартера
Форд фокус 2 ремонт стартера.
Замена стартера на форд фокус 1, Duratec, 1 6, снятие стартера
Ford Focus не заводится
Как снять стартер Ford Focus \ How to remove a Ford Focus starter
Ремонт стартера — Форд Фокус2
Также смотрите:
- Hacked By Shade
- Эмулятор датчика кислорода Форд Фокус 2
- Как менять магнитолу Форд Фокус 2
- Форд об обучении персонала
- Угнал полицейский Форд
- Правила тома Форда
- Подушки глушителя Форд Фокус
- Ford Focus подорожал
- Руководства по ремонту и техническому обслуживанию Ford galaxy
- Форд ф 450 платинум
- Ремонт клапана imrc Форд Фокус 2
- Форд куга на аи92
- Расчиповка двигателя Форд Мондео
- Мировой рынок и компания Форд
fordport.ru
Видео инструкция по замене стартера Ford Focus 2
Как снять, отремонтировать и установить стартер Ford Focus 2:
- Придется снимать часть защиты двигателя. Накидным ключом или «торксом» откручивайте все крепящие саморезы.
- Чтобы снять колодку контактов втягивающего реле, понадобятся ключи «на 10» и «на 13». Ними отверните гайки.
- Тем же ключом «на 13» отверните болты крепления стартера к двигателю (этих болтов здесь три). Один болт удерживает еще и кронштейн под жгутом проводки.
- Затем стартер отведите вниз. Вашему вниманию представлена видео инструкция по замене стартера Ford Focus 2.
Уже снятый стартер нужно проверить на его пригодность к дальнейшему использованию – стоит ли его ремонтировать или же лучше сразу заменить.
Работоспособность стартера проверяется так – контакты запитываются от аккумулятора («масса» идет на корпус, а «плюс» — на верхний болт).
Вал привода стартера нужно менять, если у шестерни тяжелый ход. Чтобы проверить это, проверните шестерню. Она должна прокрутиться с валом. Если же такого хода нет, вал подлежит замене.
Втягивающее реле проверяется замыканием контактов управления и верхнего контакта. Шестерня при этом должна идти вдоль вала, а электродвигатель должен запустится. Если этого не происходит, то реле нужно поменять.
Чтобы проверить сам электродвигатель, подключите провод «массы» к корпусу, а «+» — к нижнему болту обгонной муфты. Если двигатель не реагирует, то ему требуется ремонт (возможно, перемотка).
Обгонная муфта (она же – бендикс) при проверке должна выдвигать шестерню и обеспечивать работу втягивающего механизма.
Автор: Кушнер В.
chinisam.ru
СНЯТИЕ СТАРТЕРА — Блог о Ford Focus 2
Снятие стартера
Стартер снимаем для ремонта или замены при выходе его из строя, а также при демонтаже коробки передач.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Снимаем грязезащитный щиток моторного отсека .
Головкой «на 13» отворачиваем гайку 1, а головкой «на 10» — гайку 2.
Отсоединяем колодку проводов от тягового реле стартера.
Головкой «на 13» отворачиваем три болта крепления стартера.
Нижний болт крепит также кронштейн жгута проводов.
Для наглядности болты крепления стартера показаны на снятом силовом агрегате.
Выводим стартер из картера сцепления…
…и снимаем стартер.
Для оценки исправности привода стартера…
…отверткой проворачиваем шестерню привода.
Шестерня должна проворачиваться в одном направлении с валом привода, а в другом — на валу привода. В противном случае заменяем привод новым. Отверткой сдвигаем шестерню привода по валу. Шестерня
должна легко, без заеданий перемещаться по валу. Если шестерня заедает на валу, привод необходимо заменить.
Для проверки стартера соединяем проводами для «прикуривания» «плюсовой» вывод аккумуляторной батареи…
…с верхним контактным болтом тягового реле, а «минусовой» — с корпусом стартера.
Отверткой перемыкаем вехний контактный болт и управляющий вывод тягового реле.
При проведении этой операции необходимо соблюдать осторожность, т. к. возможно искрообразование в зоне замыкания выводов. Не замкните отвертку на «массу» в момент замыкания выводов.
При этом должна выдвинуться шестерня привода и включиться электродвигатель стартера. В противном случае проверяем электродвигатель и тяговое реле.
Для проверки электродвигателя…
…соединяем проводами «плюсовой» вывод аккумуляторной батареи с нижним контактным болтом тягового реле, а «минусовой» вывод — с корпусом стартера.
При этом вал электродвигателя должен вращаться. В противном случае электродвигатель неисправен.
Для проверки тягового реле соединяем проводами «плюсовой» вывод аккумуляторной батареи с управляющим выводом тягового реле, а «минусовой» вывод — с корпусом стартера. При этом шестерня привода
должна выдвинуться. Если этого не происходит тяговое реле неисправно.
Устанавливаем стартер в обратной последовательности.
focusford.jimdo.com
Снятие и установка стартера Ford focus 2 и 2 рестайлинг
Стартер установлен на картере сцепления с задней стороны силового агрегата.
Вам потребуются: ключ «на 13», торцовые головки «на 10» и «на 13».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

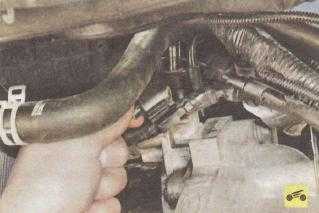

2. Сожмите фиксатор…
3. …и разъедините колодку жгута проводов стартера.
4. Отсоедините колодку от держателя на жгуте проводов.

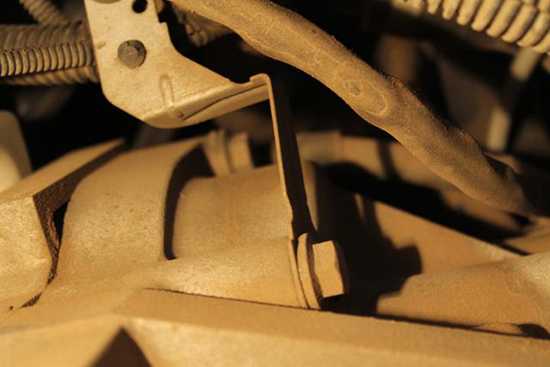

5. Ослабьте затяжку нижнего болта крепления стартера…
6. …окончательно выверните и извлеките болт.
Примечание
Тем же болтом крепления стартера прикреплен и кронштейн проводов. Не забудьте установить его при сборке.

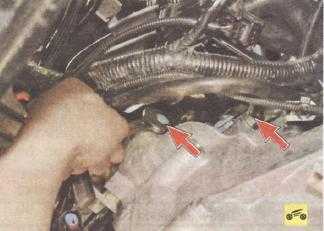

7. Выверните два верхних болта крепления стартера…
Примечание
Левым верхним болтом прикреплен «массовый» провод. Не забудьте подсоединить его при сборке.
8. …отведите стартер от блока цилиндров и опустите его вниз.

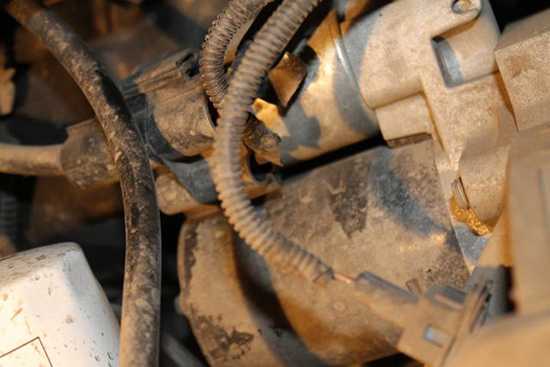

9. Отверните две гайки крепления проводов к выводам тягового реле…
10. …отсоедините провода и снимите стартер.
11. Установите детали в порядке, обратном снятию.
