Верхний рычаг передней подвески

Верхний рычаг передней подвески

Снятие

Проверка

carmanz.com

Замена рычагов и сайлентблоков передней подвески ВАЗ 2107 Видео

[important]Элементы передней подвески ВАЗ 2107 подвержены нагрузкам во время движения. С учетом состояния отечественных дорог, ресурс подвески ограничен. Учитывая, насколько важно состояние подвески для безопасности, необходимо регулярно контролировать состояние деталей и своевременно производить их замену. Одними из ключевых элементов являются рычаги передней подвески ВАЗ 2107[/important]

Признаки неисправности рычагов и сайлентблоков

Одним из признаков неисправности является шум в подвеске при движении, особенно по плохой дороге. В числе прочего, он возникает при сильном износе сайлентблоков (резинометаллических шарниров рычагов). Также, если изношены сайлентблоки или деформированы рычага ВАЗ 2107, становится невозможно выставить углы установки передних колес. Эта же проблема возникает при деформации осей передних рычагов.

При деформации рычагов автомобиль может вести в сторону при движении по ровной дороге. Крайне неприятное явление — самовозбуждающиеся колебания передних колес – часто является следствием износа сайлентблоков.

Устранение любой из перечисленных неисправностей рычагов и сайлентблоков требует снятия рычагов подвески

Необходимые инструменты

Для замены рычагов и сайлентблоков передней подвески ВАЗ 2107 понадобятся:

• приспособление для выпрессовки/запрессовки сайлентблоков;
• комплект накидных и торцовых гаечных ключей;
• домкрат;
• баллонный ключ.

Работы следует проводить на смотровой яме или подъемнике. В последнем случае домкрат не понадобится.

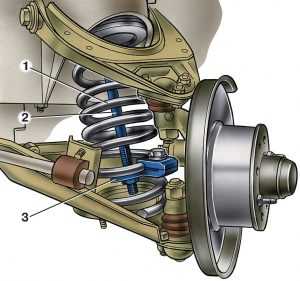

Замена верхнего рычага передней подвески

Снятие верхнего рычага передней подвески ВАЗ необходимо в трех случаях:

1. Замена рычага.
2. Замена сайлентблоков.
3. Замена оси рычага.

Порядок снятия рычага таков:

• Установить автомобиль на подъемник или смотровую яму.
• Демонтировать колесо, используя баллонный ключ и домкрат (последний нужен только на яме).
• Снять болт, крепящий кронштейн переднего бампера.

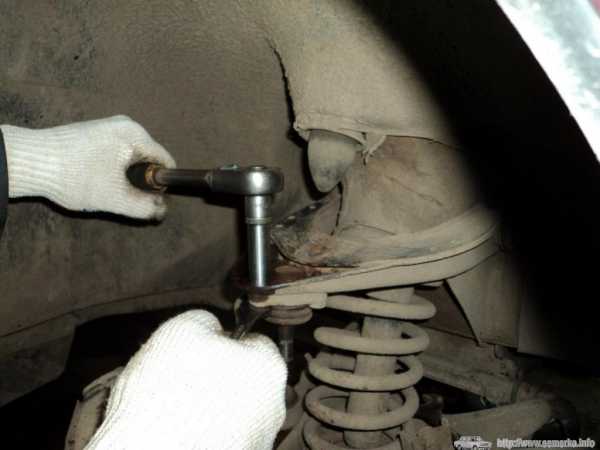

• Отсоединить верхнюю шаровую опору, открутив самоконтрящуюся гайку и болты крепления.

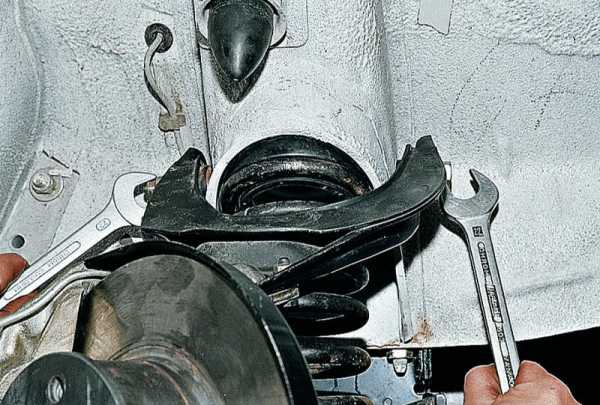

• Открутить самоконтрящуюся гайку оси рычага, удерживая ось ключом.
• Вынуть ось.
• Снять верхний рычаг.

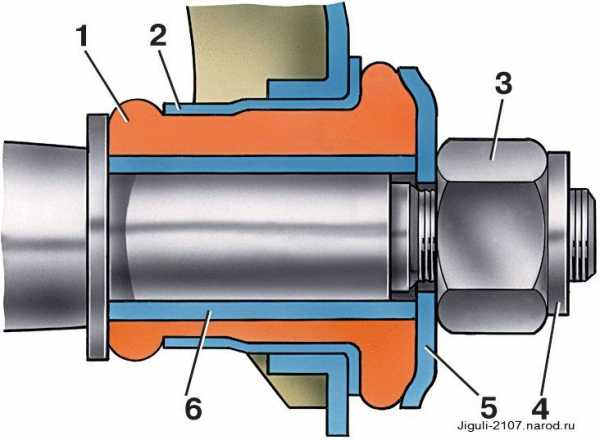

Если рычаг не деформирован и не имеет трещин, его можно использовать повторно, предварительно заменив сайлентблоки. Для этого их необходимо выпрессовать съемником. При выпрессовке рычаг зажимается в тисках.

Перед установкой рычага необходимо запрессовать новые сайлентблоки. Делается это тем же съемником. Чтобы запрессовать сайлентблоки, необходимо изменить положение деталей съемника на рычаге подвески.

Перед установкой рычага рекомендуется заменить самоконтрящиеся гайки оси рычага и пальца шаровой опоры на новые.

Установка верхнего рычага производится в такой последовательности:

• Установить рычаг на ось и зафиксировать его гайками, не затягивая их.
• Установить болт, фиксирующий крепление переднего бампера.
• Нагрузить подвеску, опустив домкрат или подъемник.
• Завести палец шаровой опоры в поворотный кулак.
• Затянуть самоконтрящуюся гайку шаровой опоры.
• Затянуть гайку крепления оси верхнего рычага.
• Поднять автомобиль и установить колеса.

После замены рычага и/или сайлентблоков необходимо заново отрегулировать углы развала/схождения колес.

Замена нижнего рычага передней подвески Ваз 2107

Как и верхние рычаги, нижний рычаг передней подвески ВАЗ 2107 необходимо снимать для замены сайлентблоков, оси или самого рычага.

Работа проводится на смотровой яме или подъемнике.

Порядок снятия нижнего рычага:

[tip]Внимание: не стоит снимать регулировочные шайбы, используемые для установки угла «развала» передних колес. Если приходится их снимать, необходимо запомнить их расположение и вернуть на место.[/tip]

• Если необходима замена рычага, придется снять нижнюю шаровую, открутив болты крепления. Для замены сайлентблоков шаровую снимать не надо.
• Установить рычаг в тисках.
• Выпрессовать сайлентблоки при помощи съемника.

Если рычаг не поврежден, можно запрессовать новые сайлентблоки и собрать узел. При сборке необходимо использовать новые самоконтрящиеся гайки.

Выпрессовка и запрессовка сайлентблоков производится одним и тем же съемником. Меняется лишь положение деталей относительно рычага.

Порядок установки нижнего рычага:

• Запрессовать лишь один сайлентблок.
• Вставить в рычаг ось с установленными упорными шайбами.
• Установить упорную шайбу со стороны установленного сайлентблока и закрутить самоконтрящуюся гайку (затягивать ее не надо).
• Запрессовать второй сайлентблок.
• Установить фасонную шайбу на ось и завернуть самоконтрящуюся гайку.
• Установить рычаг и другие детали подвески в последовательности, обратной снятию.
• Нагрузив подвеску, окончательно затянуть гайки оси нижнего рычага.
• Установить колесо.

После замены сайлентблоков и/или нижнего рычага следует проверить углы установки колес и отрегулировать их, если это необходимо.

[tip]Совет: повышенный износ сайлентблоков может наблюдаться при попадании масла на резиновые части этих деталей. Резина, используемая в них, не относится к маслостойкой. В этом случае необходимо сначала устранить утечку масла, а потом произвести замену сайлентблоков. Иначе проблема вскоре возобновится.[/tip]

semerkavaz.ru

Детали передней подвески ВАЗ 2107 Семёрка

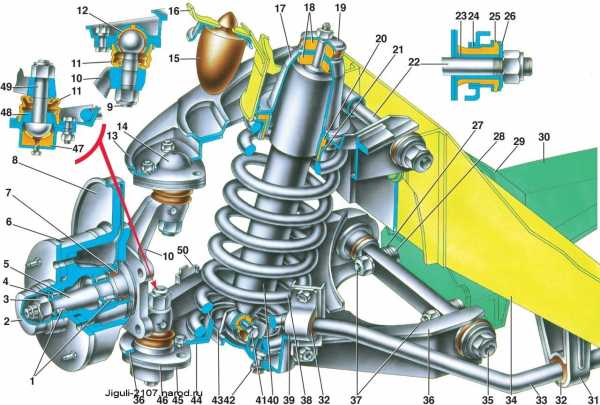

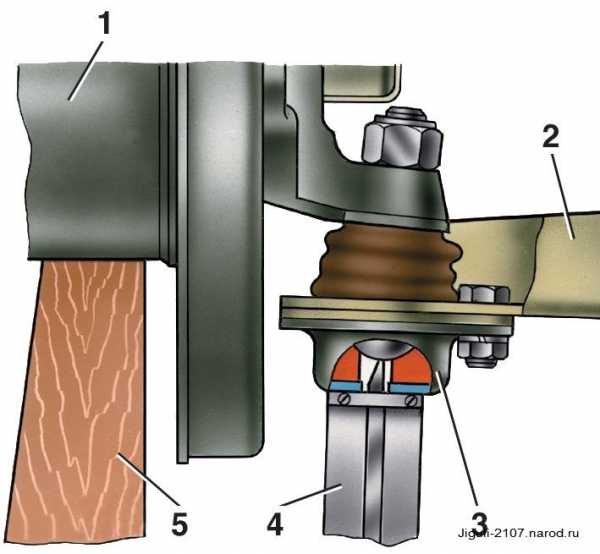

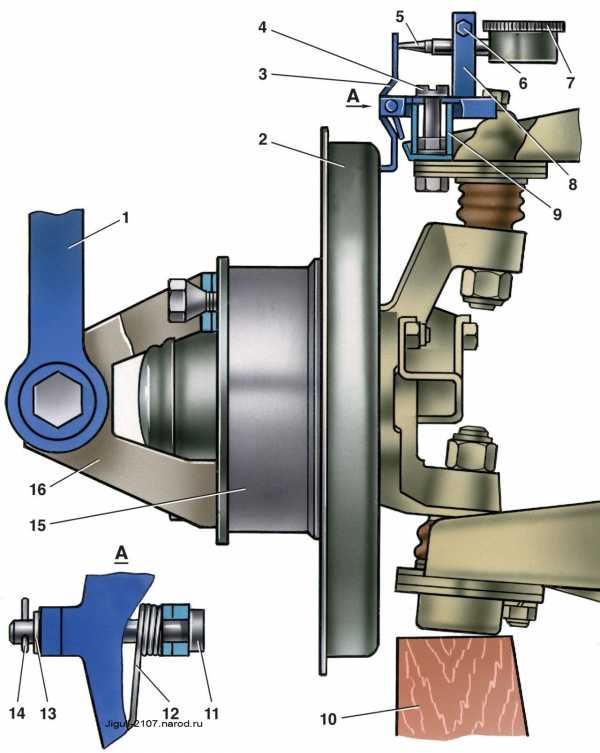

При каждом техническом обслуживании, а также при ремонте следует обязательно проверять состояние защитных чехлов шаровых шарниров подвески, обращая особое внимание на отсутствие механических повреждений чехлов. Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформаций поворотного кулака, оси нижнего рычага, рычагов подвески, поперечины и элементов передка кузова, а также проверьте зазор в верхнем шаровом шарнире и состояние нижнего шарового шарнира. Деформация оси нижнего рычага определяется осмотром. Деформация поперечины передней подвески проверяется в следующем порядке: Рисунок 5–1. Передняя подвеска: 1 — подшипники ступицы переднего колеса; 2 — колпак ступицы; 3 — регулировочная гайка; 4 — шайба; 5 — цапфа поворотного кулака; 6 — ступица колеса; 7 — сальник; 8 — тормозной диск; 9 — шаровой палец верхней опоры; 10 — поворотный кулак; 11 — защитный чехол шарового пальца; 12 — подшипник верхней опоры; 13 — верхний рычаг подвески; 14 — корпус подшипника верхней опоры; 15 — буфер хода сжатия; 16 — кронштейн буфера хода сжатия; 17 — опорный стакан амортизатора; 18 — подушки крепления амортизатора; 19 — шайба подушки; 20 — изолирующая прокладка пружины подвески; 21 — верхняя опорная чашка пружины подвески; 22 — ось верхнего рычага подвески; 23 — внутренняя втулка шарнира; 24 — наружная втулка шарнира; 25 — резиновая втулка шарнира; 26 — опорная шайба;  27 — регулировочная шайба; 28 — дистанционная шайба;  29 — кронштейн крепления поперечины к лонжерону кузова; 30 — поперечина передней подвески; 31 — крепления штанги стабилизатора; 32 — подушка штанги стабилизатора; 33 — штанга стабилизатора; 34 — лонжерон кузова; 35 — ось нижнего рычага; 36 — нижний рычаг подвески; 37 — болты крепления оси нижнего рычага; 38 — пружина подвески; 39 — обойма крепления штанги стабилизатора; 40 — амортизатор; 41 — болт крепления амортизатора; 42 — гайка крепления кронштейна амортизатора к рычагу подвески; 43 — кронштейн крепления амортизатора к нижнему рычагу подвески; 44 — нижняя опорная чашка пружины подвески; 45 — обойма вкладыша нижней опоры; 46 — корпус подшипника нижней опоры; 47 — вкладыш  обоймы шарового пальца; 48 — подшипник нижней опоры; 49 — шаровой палец; 50 — ограничитель доворота передних колес — отверните гайки крепления осей нижних рычагов так, чтобы в полученный зазор между дистанционной шайбой 28 (Рисунок 5–1) и привалочной поверхностью поперечины поместилась ножка штангенциркуля вплотную к стержню переднего болта; — замерьте длину поперечины между плоскостями установки осей нижних рычагов (левого и правого) в зоне передних болтов. Расстояние должно быть 611±1 мм. Если поперечина деформирована так, что углы установки колес не поддаются регулировке — замените поперечину. Состояние резинометаллических шарниров проверяется в следующем порядке: — убедитесь в отсутствии деформации рычагов подвески, оси нижнего рычага, поперечины, а затем вывесите передние колеса автомобиля; Рисунок 5–2. Проверка состояния резинометаллического шарнира рычага передней подвески: 1 — резиновая втулка шарнира; 2 — наружная втулка шарнира; 3 — гайка крепления оси рычага подвески; 4 — ось рычага подвески; 5 — упорная шайба шарнира; 6 — внутренняя втулка шарнира — замерьте радиальное смещение А (Рисунок 5–2) наружной втулки 2 относительно внутренней втулки 6 и расстояние В между наружной шайбой 5 и внешним торцом наружной втулки 2. Резинометаллические шарниры подлежат замене: — при разрывах и одностороннем «выпучивании» резины; — если радиальное смещение А превышает 2,5 мм; — если размер В не укладывается в пределах 3–7,5 мм для нижнего рычага, 1,5–5 мм — для верхнего рычага. Если размер В выходит за указанные пределы, проверьте правильность запрессовки резинометаллического шарнира в гнезда рычага. Износ резинометаллических шарниров является одной из причин невозможности регулировки развала колес, когда удалены все шайбы из-под оси нижнего рычага. Зазор в верхних шаровых шарнирах проверяется с помощью приспособления 02.8701.9500 в следующем порядке: — установите автомобиль на ровной горизонтальной площадке с твердым покрытием, поднимите правую переднюю часть автомобиля и снимите колесо; Рисунок 5–3. Замер зазора в верхнем шаровом шарнире приспособлением 02.8701.9500 (тормоз условно не показан): 1 — динамометрический ключ; 2 —защитный кожух тормоза; 3 — рычажок; 4 — винт; 5 — удлинитель индикатора; 6 — болт; 7 — индикатор; 8 — основание; 9 — втулка; 10 — колодка; 11 — ось; 12 —пружина; 13 — шайба; 14 — шплинт; 15 — ступица колеса; 16 — кронштейн — подставьте под нижний шаровой шарнир деревянную колодку 10 (Рисунок 5–3) высотой 190 мм и опустите на нее автомобиль; — установите втулку 9 на гайку ближайшего к кожуху болта крепления верхнего шарнира, наденьте на втулку основание 8 и слегка закрепите его винтом 4; — передвигая приспособление, установите рычажок 3 в вертикальное положение так, чтобы его нижний конец упирался в защитный кожух 2 тормоза, и затяните винт 4; — установите в стойку основания 8 индикатор 7 до упора его ножки в рычажок 3 с натягом 2–3 мм и затяните болт 6; — прикрепите кронштейн 16 к ступице 15 двумя болтами крепления колеса, наденьте динамометрический ключ 1 на шестигранную головку оси кронштейна 16 и моментом 196 Н·м (20 кгс·м) поверните ключ к автомобилю и от него, оба показания индикатора суммируйте; — суммарные показания индикатора не должны превышать 0,8 мм; — повторите операции для подвески левого переднего колеса. Состояние нижних шаровых шарниров проверяется в следующем порядке: — установите автомобиль на ровной горизонтальной площадке с твердым покрытием и, подняв правую переднюю часть автомобиля, снимите колесо; Рисунок 5–4. Схема проверки нижних шаровых шарниров: 1 — ступица колеса; 2 — нижний рычаг; 3 — нижний шаровой шарнир; 4 — штангенциркуль; 5 — деревянная колодка — поставьте под ступицу 1 (Рисунок 5–4) деревянную колодку 5 высотой 280 мм и опустите на нее автомобиль, очистите нижнюю часть шарнира от пыли и грязи и выверните коническую пробку; — замерьте глубиномером штангенциркуля 4 расстояние h как показано на схеме; — повторите операции для подвески левого переднего колеса. Если hі11,3 мм, снимите шарнир с автомобиля и тщательно осмотрите. На корпусе шарнира не должно быть трещин, а в смазке — грязи. При наличии грязи в смазке, трещин на корпусе шарнира, а также при hі11,8 мм — замените шарнир. Состояние элементов передка кузова проверяйте, как указано в разделе «Кузов».
