Датчик педали – Датчик положения педали акселератора

Датчик положения педали акселератора

Датчик педали акселератора (он же датчик ускорения, датчик педали газа или датчик положения дроссельной заслонки), предназначен для электронного управления подачей топлива в автомобилях В большинстве современных двигателей используется так называемая электронная педаль газа, когда управление дроссельной заслонкой осуществляет контроллер, выполняющий команды водителя. Формирование команд производится посредством датчика, механически соединённого с педалью акселератора. Датчик представляет собой потенциометр, ползунок которого перемещается педалью. Датчик положения педали акселератора устанавливается в составе объединенного модуля электронной педали газа. Конструктивно — это датчик углового перемещения. Для оценки положения педали акселератора используются контактные и бесконтактные датчики перемещения.    Возникает вопрос, зачем такие сложности? Ведь есть давно испытанная схема, при которой дроссельная заслонка управляется тросиком, соединённым с педалью газа. Причин несколько. Включение посредника в виде контроллера между водителем и дросселем позволяет реализовать наиболее оптимальные законы управления двигателем,- оптимальные в смысле экологичности, экономичности, комфорта (в частности комплексное управление двигателем/АКП путём снижения крутящего момента для уменьшения толчков при переключении передач) и так далее. Правда, такое вмешательство контроллера не нравится некоторым любителям “позажигать”. По их мнению электронная педаль душит двигатель и “тупит” машину. Некоторые умельцы пытаются перепрограммировать контроллер или использовать датчик положения от других марок автомобилей с другим, более агрессивным законом формирования управляющего сигнала.    Характерными признаками неисправности датчика являются повышенные или нестабильные обороты холостого хода. В последнем случае они могут уменьшиться настолько, что двигатель будет глохнуть. Кроме того, возможны рывки при разгоне и, особенно, при трогании автомобиля. Это может быть связано с износом датчика или необходимостью обучения контроллера при замене датчика. Проверка датчика педали    Проверить датчик можно подключив к его контактам омметр и плавно перемещая педаль акселератора. Сопротивление должно плавно, без рывков изменяться во всём диапазоне перемещения педали. При замене датчика или контроллера может потребоваться обучение контроллера новому исходному положению педали акселератора. Это связано с тем, что при отпущенном положении педали сигнал датчика не равен нулю, а имеет некоторое небольшое начальное значение. Контроллер должен запомнить этот сигнал в качестве опорного, соответствующего начальному положению педали газа и дальнейший отсчёт положения педали вести от этого начального значения сигнала. Замена датчика влияет на величину начального сигнала, что приводит к изменению оборотов холостого хода. Обучение необходимо проводить даже при отсоединении разъёма от датчика или контроллера. Процедура обучения отпущенному положению педали акселератора заключается в следующем: 1. Убедитесь, что педаль акселератора полностью отпущена. 2. Поверните ключ зажигания в положение «ON»и выждите не менее 2 секунд. 3. Поверните ключ зажигания в положение «OFF» и выждите не менее 10 секунд. 4. Поверните ключ зажигания в положение «ON» и выждите не менее 2 секунд. 5. Поверните ключ зажигания в положение «OFF» и выждите не менее 10 секунд.    Для каждой марки автомобиля предусмотрен свой вид потенциометра педали акселератора, для того, чтобы выбрать необходимое в данном случае вам устройство, лучше всего воспользоваться специальным каталогом или обратиться к автоэлектрику. Это должен знать каждый владелец авто: Восстановление автомобильного аккумулятора    Неисправности аккумуляторной батареи от автомобиля чаще всего заключаются в замыкании пластин банок в результате выпадения активной массы, сульфатация пластин и обрыве пластины от вывода. Пере… Светодиодные дневные ходовые огни ДХО    Постоянно растущий парк автотранспортных средств на дорогах, сложная дорожная остановка в зависимости от условий видимости в любое время года создают предпо…

electroshemi.ru

Датчики педали акселератора в автомобиле

В системах Motronic с электронной педалью газа (EGAS) датчик педали считывает путь или угловое положение. Для этого используются как бесконтактные принципы работы датчиков, так и потенциометры. Датчик педали газа интегрирован в модуль вместе с педалью газа. В таких готовых блоках нет необходимости проводить точную регулировку в автомобиле.

Потенциометрический датчик педали газа

Блок управления двигателем получает измеренный параметр в виде электрического напряжения от датчика педали газа или от скользящего контакта потенциометра.

С помощью сохраненного графика характеристик напряжения датчика блок управления пересчитывает это напряжение в относительный путь, пройденный педалью, или угловое положение педали газа (рис. 1).

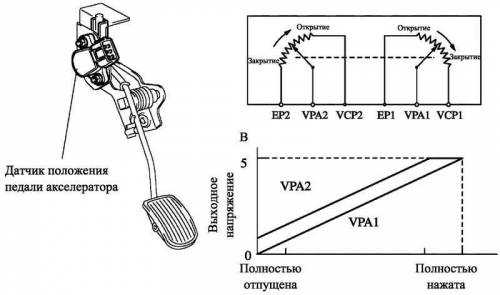

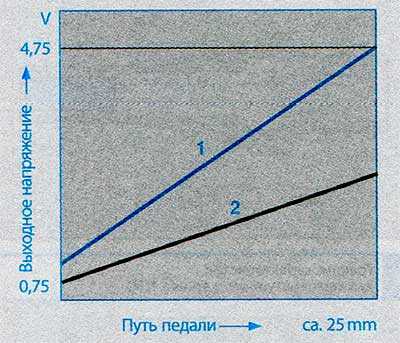

Рисунок № 1 Графики характеристик датчика педали газа
	Потенциометр (управляющий потенциометр) Потенциометр (половина напряжения)

В целях диагностики и для определения неисправности устанавливается дублирующий (второй) датчик. Он является компонентом системы диагностики, который во всех рабочих точках всегда вырабатывает половину напряжения первого потенциометра. Для определения неполадки существуют два независимых сигнала (рис. 1). Другая модель вместо двух потенциометров использует переключатель холостого хода, который сигнализирует блоку управления о положении холостого хода. Состояние этого переключателя и напряжение потенциометра должны быть достоверными.

Для автомобилей с автоматической коробкой передач сигнал педали акселератора может формировать команду для включения понижающей передачи (режим кик-даун). Эта информация может быть получена путем расчета скорости изменения напряжения потенциометра. Другая возможность — запуск функции кик-даун с помощью выключателя расположенного под педалью акселератора. При дожатии полностью выжатой педали акселератора датчик замыкается, тем самым включается режим кик-даун. Это решение используется наиболее часто.

Угловые датчики Холла

С помощью датчиков Холла можно бесконтактно измерять движение педали газа. В угловом датчике Холла типа ARS1 (Angle of Rotation Sensor) магнитный поток из практически полукруглого диска постоянного магнита возвращается в магнит через полюсный башмак, два дополнительных токопроводящих элемента, каждый из которых в своей линии магнитной индукции содержит датчик Холла и вал, тоже феррoмагнитный (рис. 2).

Рисунок № 2 Угловой датчик Холла ARS1
	Роторный диск (постоянно магнитный)  Полюсный башмак  Проводящий элемент  Воздушный зазор  Датчик Холла  Вал (магнитномягкий)

В зависимости от угловой настройки магнитный поток в большей или меньшей степени проходит через два токопроводящих элемента, в линии магнитной индукции которых имеется датчик Холла. Таким образом можно получить линейный график характеристик в диапазоне измерений 90°.

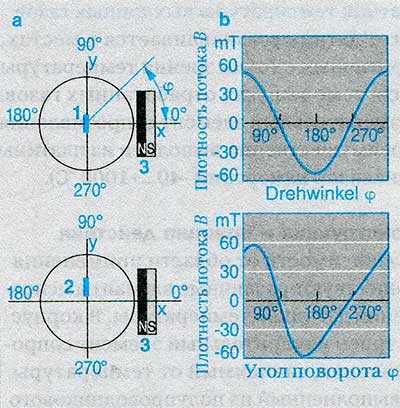

Рисунок № 3 Принцип углового датчика Холла ARS2
	Принцип  График характеристик  Микросхема Холла в центре круговой направляющей  Микросхема Холла смещена из центра (линеаризация)  Магнит

Упрощенная конструкция в модели типа ARS2 не включает магнитомягкий проводник (рис. 3). Здесь магнит движется по дуге окружности вокруг датчика Холла. Возникающий синусоидальный путь графика характеристик только на относительно коротком отрезке имеет хорошую линейность. Если датчик Холла расположен за пределами середины контура, график характеристик отклоняется от синусоидальной формы. Он имеет только небольшой измерительный диапазон в пределе не более 90° и длинный отрезок с хорошей линейностью в диапазоне выше 180°. Однако недостаток состоит в слабом экранировании от внешних полей и зависимость геометрических допусков магнитного контура и колебаний интенсивности магнитного потока в постоянном магните от температуры и старения.

В угловых датчиках Холла типа FPM2.3 для генерирования выходного сигнала используется не сила поля, а направление магнитного поля. Линии поля считываются в измерительных элементах, находящихся в одной плоскости и расположенных радиально, в направлениях х и у (рис. 4). Выходные сигналы рассчитываются в ASIC по исходным данным (сигнал cos и sin)

Рисунок № 4 Принцип измерения FPM2.3
	Конструкция  Принцип с Измерительные сигналы  Встроенная переключающая схема (1C) с элементами Холла  Магнит (противоположный магнит здесь не изображен)  Проводник  Элементы Холла (для определения компонента г х по В)  Элементы Холла (для определения компонента у по В) ВX Однородное магнитное поле (х-компонент) Ву Однородное магнитное поле (у-компонент)

с помощью функции арктангенса. Для формирования однородного магнитного поля датчик располагается между двумя магнитами. Датчик не чувствителен к монтажным допускам и устойчив к воздействию температуры.

Рисунок № 5 Изображение экспозиции модуля педали газа FPM2.3
	Педаль Крышка Распорная втулка Сенсорный блок с корпусом и штекером Блок подшипника Вал с двумя магнитами и элементами гистерезиса (круглый магнит невидимый) Акселератор (опционно) Две пружины Амортизатор ограничителя хода Упор Крышка днища

Как и в модуле педали газа с потенциометрическим датчиком эти бесконтактные системы включают в себя два датчика в целях получения дублирующих сигналов напряжения.

sto-universal.org.ua

Датчик положения педали акселератора, датчик педали тормоза, сцепления

Датчик положения педали акселератора и педаль газа (акселератора) объединены в одном корпусе, закрепляемом на педальном узле. Контактные датчики педали тормоза и педали сцепления установлены и закреплены на педальном узле.

Датчик положения педали акселератора Bosch 0 280 755 115.

Существенная составная часть датчика — потенциометр, с которого снимается напряжение, зависящее от положения педали акселератора. С помощью загруженной в программное обеспечение ЭБУ характеристики датчика это напряжение преобразуется в относительное перемещение или величину угла положения педали.

Для облегчения диагностики и на случай повреждения основного датчика существует резервный дублирующий датчик – составная часть системы контроля. Имеющийся второй потенциометр выдает на всех рабочих режимах половину напряжения первого, чтобы можно было получить два независимых сигнала для выявления возможной неисправности.

Использование сигналов датчика положения педали акселератора.

Посредством датчика определяется положение педали акселератора в пределах всего ее хода. Его сигнал является основным для расчета дозы впрыскиваемого топлива.

Последствия отсутствия сигналов датчика.

При отсутствии сигналов положение педали акселератора не может быть определено. При этом двигатель работает только с повышенной частотой холостого хода. Автомобиль может доехать своим ходом до ближайшей сервисной станции для диагностики и устранения возникшей неисправности. Датчик подсоединен к контактам ЭБУ : К45 – 5 Вольт датчика 1, К09 – сигнал датчика 1, К30 – масса датчика 1, К46 – 5 Вольт датчика 2, К31 – сигнал датчика 2, К08 – масса датчика 2.

Контактный датчик педали тормоза 21.3720.

Датчик вырабатывает сигнал «Педаль тормоза нажата», который направляется на вход блока управления двигателем. Датчик имеет две пары контактов : основная нормально замкнутая и резервная нормально разомкнутая.

На автомобилях УАЗ-31638 Патриот, УАЗ-23638 Пикап, УАЗ-23608 Карго датчик педали тормоза состоит из 2-х отдельных выключателей 21.3720, в каждом выключателе используется по 1-ой паре контактов. На автомобиле УАЗ-315148 Хантер применяется один выключатель 21.3720, используются 2 пары котактов.

Использование сигналов датчика педали тормоза.

С началом торможения отключается система регулирования скорости. Если сначала поступает сигнал «Педаль акселератора нажата», а затем сигнал «Педаль тормоза нажата», двигатель переводится на режим холостого хода с повышенной частотой вращения.

Последствия отсутствия сигнала датчика.

При отсутствии сигнала одного из датчиков уменьшается цикловая доза впрыскиваемого топлива и мощность двигателя соответственно снижается. При этом система регулирования скорости отключается.

Контактный датчик педали сцепления 21.3720.

По его сигналу определяется, выжато сцепление или нет.

Использование сигнала датчика педали сцепления.

При выжимании сцепления цикловая доза впрыскиваемого топлива кратковременно снижается и тем самым уменьшается вероятность рывков при переключении передач.

Последствия отсутствия сигнала датчика.

При отсутствии сигнала датчика на педали сцепления могут возникать рывки при переключении передач. При этом система регулирования скорости и система активного подавления колебаний в трансмиссии не действуют.

Похожие статьи:

auto.kombat.com.ua

Датчик педали тормоза и сцепления Lada Kalina и Priora: характеристика, ремонт и замена

В зависимости от того, в каком положении находится педаль сцепления и выключатель сигнала торможения, контролер имеет возможность различить положение педалей. В данной статье особое внимание получит датчик педали тормоза Калина, а также датчик сцепления.

Содержание

[ Раскрыть]

[ Скрыть]

Описание датчика педали тормоза

Ниже мы узнаем, как работает он работает, а также как произвести замену.

Предназначение, местонахождение и принцип работы

Суть работы системы в том, чтобы при надавливании на тормоз в цилиндре начинал смещаться поршень. После этой манипуляции из впускного клапана в тормозную систему попадает жидкость. Она проходит по трубопроводам в сторону главного механизма колес, таким образом создавая подходящую ситуацию для смещения колодок к дискам и барабанам колес. Вследствие этого происходит контакт и последующее торможение. Сам контроллер включает стоп-сигналы.

Концевая деталь тормоза

Характерные неисправности и способы их устранения

При «общении» с автомобилем можно повстречаться с различными неполадками, но есть самая частая и надоедливая проблема. Эта проблема называется ошибкой Р0504, а по другому «Рассогласование датчиков педали тормоза».

Эта неисправность часто тормозит машину. Чтобы решить этот вопрос, необходимо отпустить педаль тормоза и отрегулировать зазор в датчике положения.

Регулировка производится достаточно просто:

1. Необходимо подвесить небольшой, но увесистый груз в районе резиновой накладки на тормоз.
2. Немного открутить гайку датчика и подвести белую деталь к тормозной педали так, чтобы между резьбой корпуса и белым наконечником был зазор 0,2- 0,5 мм. Датчик необходимо зафиксировать в таком положении.

Новая деталь для замены

Особенности диагностики

Для того, чтобы диагностировать работу, необходимо прозвонить сперва контакты по отдельности, а затем парно. Если 2 и 3 контакты прозваниваются приглушенно, это может говорить об их неисправности, особенно учитывая то, что остальные контакты издают громкие звуки (автор видео — Гараж у Стаса).

Инструкция по замене контроллера тормоза

1. Откачать жидкость.
2. Установить автомобиль на опорной стойке и снять колесо.
3. Ключом отвернуть два штифта колес.
4. Снять тормозной барабан.
5. Затем при помощи отвертки вытащить крюк верхней стяжной пружины и снять деталь. Эту же манипуляцию произвести с нижней стяжной пружиной.
6. Затем снять переднюю колодку и распорную планку, при этом отсоединив прижимную пружину и опустить колодку.
7. Вывести рычаг колодки из отверстия стояночного тормоза, расправить шплинт и изъять его из привода стояночного тормоза.
8. Снять шайбу и рычаг.
9. Установить новую колодку, собрать деталь в обратной последовательности.

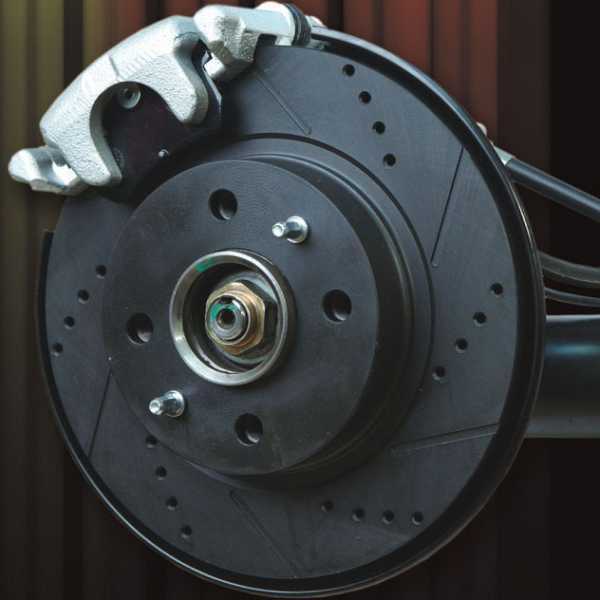

Задние дисковые тормоза на Лада Калина

Описание датчика педали сцепления

Что это за устройство и как его заменить – ниже.

Предназначение, местонахождение и принцип работы

Датчик сцепления установлен прямо на педали сцепления. Он влияет на управление двигателя с электронной педалью газа и обеспечивает удобную и гибкую схему управления режимами машины. Сам по себе он выглядит как непримечательный выключатель, у которого есть режимы включения и выключения.

Характерные неисправности и способы их устранения

Если контроллер не фиксирует сигналы от сцепления, тогда есть риск возникновения ошибки 0830. Возникновение этой проблемы обычно заключается в неисправности датчика сцепления или в коротком замыкании или обрыве цепи. Чтобы исправить данное положение вещей, нужно выявить причины. То есть осмотреть контакты на предмет обрыва или коррозии.

Приспособление для замены на Лада Калина

Особенности диагностики

Чтобы диагностировать работу, необходимо в первую очередь визуально осмотреть его – нет ли где трещин или поломок. Затем прозвонить контакты, чтобы выявить замыкание или обрыв тросика. В случае обрыва, замыкания или коррозии проводов нужно демонтировать деталь. Как производится эта нехитрая манипуляция – ниже.

Инструкция по замене контроллера сцепления

1. Необходимо проверить состояние наружных проводов.
2. Открепить болты-саморезы и при помощи отвертки снять приспособление вместе с фиксирующими пластинами. Делать это следует только после проверки толкателя педали, чтобы убедиться, что он оказывает давление на контроллер.

Фотогалерея «Инструкция по демонтажу»

 Загрузка …

Видео «Устранение скрипа»

О том, как решить одну из проблем, связанных со сцеплением в автомобиле, можно узнать из видео от автора Константин Биянов.

avtozam.com

это что? Датчик положения акселератора

В процессе использования автомобилей у автолюбителей могут возникать самые разные проблемы. Особенно неприятно, если из-за этих неполадок теряется возможность ездить на авто. Иногда серьезные трудности доставляет акселератор. Это устройство, которое отвечает за подачу горючей смеси в камеру сгорания. Очень важно знать его устройство, а также принцип действия. Различают механические акселераторы и системы с электронным приводом.

Современные автомобили уже давно не комплектуются механическими системами. Все они заменены на электроприводные акселераторы. Что это дает автовладельцам? Электронный акселератор – это более легкое управление автомобилем. Это большой плюс. Есть и минус – владелец автомобиля уже не может принимать решений, а если точнее, то постоянно самостоятельно корректирует характеристики под свои требования. Получается, что далеко не всегда можно получить желаемый режим работы двигателя.

Для неопытных водителей такая система предоставляет огромное количество преимуществ. Это более безопасная езда. Однако для более опытных автолюбителей возможностей электроники не хватает для комфортной езды.

Принцип работы акселератора

Механический акселератор – это привод, который смещает дроссельную заслонку. Так автомобиль прибавляет в скорости. Так как привод механический, то процесс происходит в несколько этапов. Водитель автомобиля жмет на педаль, находясь в салоне своего авто. Через тягу усилие с педали отдается прямо на дроссельную заслонку. Затем заслонка перемещается.

Ни механическая система, ни электронная не может вмешиваться и как угодно влиять на положение дроссельной заслонки. Для того чтобы оказать влияние на разгон и динамические характеристики, требуется изменить крутящий момент двигателя. Но идет воздействие на процесс впрыска топлива и зажигания. Так, электронные системы могут регулировать режимы работы двигателя лишь на холостом ходу или в режиме круиз-контроля.

Что касается электронного акселератора, то принцип работы все тот же. Один нюанс – между педалью газа и непосредственно заслонкой находится блок управления, который регулирует поведение двигателя.

Рабочий процесс здесь также происходит поэтапно. Водитель автомобиля нажимает на педаль. В это время датчик педали акселератора собирает и передает информацию об угле и силе нажатия на ЭБУ. Далее компьютер рассчитывает, какой же угол в этот момент будет являться оптимальным для открытия дроссельной заслонки, и отдает эту информацию приводу. Привод также полностью электронный, и он просто выполняет указания.

Электронный блок может принимать решения о переходе на более экономичные режимы или же увеличить характеристики безопасности движения. Это учитывается, рассчитывается и включается компьютером в силу открытия заслонки. Водитель полностью на свою машину влиять не может, так как большую часть взял на себя ЭБУ и датчик акселератора. Даже если водитель не трогает педаль, блок все равно может изменять характеристики работы мотора при помощи открытия или закрытия дроссельной заслонки.

Как устроен акселератор

Многие начинающие интересуются, почему это устройство называют акселератором, ведь это педаль газа. Все просто. Педаль акселератора – это только часть большого механизма. Само слово переводится как «ускорение». И необходимо понимать, что имеется в виду специальная заслонка, которая отвечает за подачу топливовоздушной смеси в цилиндры двигателя. Чем шире будет открыта дроссельная заслонка, тем большее давление будет в камерах сгорания и тем быстрее станут двигаться поршни. Поршни передают усилие на коленвал, а затем энергия вращения его идет на трансмиссию. Когда водитель переключается передачу, то он контролирует скорость вращения колес автомобиля. Все эти процессы вместе приводят автомобиль в движение.

Карбюратор и инжектор

И на инжекторном двигателе, и на карбюраторном акселератор работает практически одинаково. Разница совсем небольшая. И разница эта — в способе подачи топливной смеси. Карбюратор – это не что иное, как один из узлов топливной системы, где готовится горючая смесь. Водитель, нажимая на педаль акселератора, контролирует, а также регулирует объем подачи смеси в блок цилиндров.

На инжекторных моторах отличия в том, что это целая система впрыска. Объемы подачи топлива в каждый цилиндр здесь регулируются с помощью форсунок. Смесь подается более точно. Следует знать, что инжекторная система может быть с распределенным или же с непосредственным впрыском.

Дизельные агрегаты

Здесь отдельная система впрыска. Горючая смесь впрыскивается в блок цилиндров постоянно. При этом контролю поддается только количество, которое подается в каждую из камер.

Конструкция электронного привода дроссельной заслонки

Совершенные системы состоят из большого количества различных комплектующих. Совершенная система обладает большей точностью. Это можно сказать про современные приводы дроссельных заслонок. Устройство состоит из нескольких систем.

Педальный модуль

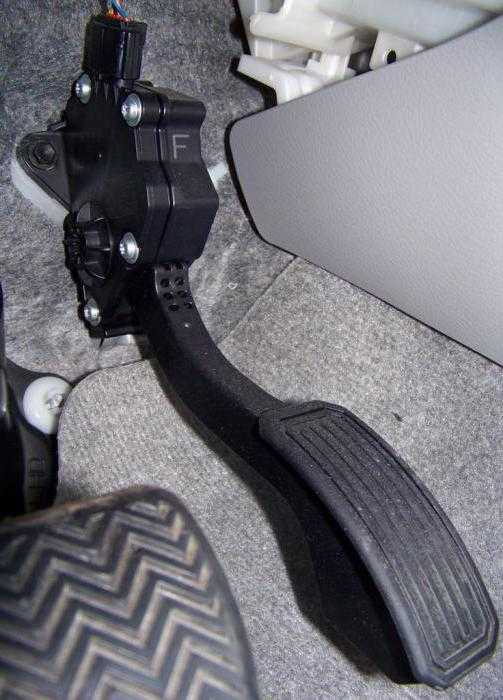

Это непосредственно педаль и датчик положения педали акселератора. Именно он определяет положение педали и отдает эти данные в ЭБУ. Этот датчик представляет собой два переменных резистора, которые измеряют сопротивление в зависимости от положения акселератора. Он постоянно следит за частотой и амплитудой нажатия на педаль и не только следит за подачей топлива, но и является датчиком холостого хода двигателя.

Датчик положения акселератора

Потенциометр состоит из переменного и постоянного резистора с сопротивлением около 8 кОм. Один из выводов находится под напряжением в 5 В. Средний вывод сообщает датчику, в каком положении находится педаль. Если напряжение этого сигнала меньше 0,7 В, то заслонка считается закрытой, если же больше 4 В, то ЭБУ считает заслонку открытой.

Блок управления

Электронный блок управления получает сигналы от датчиков и на основании этих данных узнает желание водителя относительно скорости машины. Для реализации этого подается управляющий сигнал на привод заслонки, которая в зависимости от сигнала закрывается или открывается.

Модуль управления заслонкой

Эта система обеспечивает необходимый объем воздуха для цилиндров. Кроме этого она также отдает информацию на ЭБУ о положении заслонки в данный момент. Система включает в себя угловые датчики.

Механический привод дроссельной заслонки

Эти конструкции применяются в отечественных авто, а также в недорогих иномарках.

В основе привода лежит трос акселератора. Привод состоит также из поворотных рычагов. Когда водитель нажимает на педаль, заслонка поворачивается, открывая тем самым доступ воздуху. Этот тип привода также имеет ручную систему управления в виде тросика с оплеткой и рычага на карбюраторе. При нажатии на педаль преодолевается сила возвратной пружины, которая воздействует на тяги и трос акселератора и регулирует дроссельную заслонку. Сечение дросселя увеличивается, вместе с этим увеличивается и подача воздуха.

Типичные неисправности

Это может быть ограниченная максимальная мощность силового агрегата, неравномерные обороты на холостом ходу. Также не исключена остановка мотора при резком отпускании ноги с педали. Все это частые неисправности любого акселератора.

Грамотная эксплуатация

Электронный акселератор – это интеллектуальное устройство. Существуют правила его использования.

Так, не следует без причины и сильно давить на педаль. Нужно помнить, что при каждом резком нажатии потребляется большое количество топлива. Средний расход увеличится до восьми литров. Если хочется быстрей набрать скорость, двигатель увеличит «аппетиты» в 3 раза.

Итак, мы выяснили, для чего предназначен такой элемент, как акселератор.

fb.ru

Датчик педали тормоза Лада Калина. Замена и регулировка

Датчик педали тормоза Калина это техническое устройство, которое применяется для отслеживания степени воздействия на тормозную педаль. Довольно часто автовладельцы линейки ВАЗ жалуются на поломки или неправильные регулировочные настойки изделия.

Благо, процесс подстройки или замены детали не представляет большой сложности при соблюдении определенных нюансов.

Диагностика работоспособности

Проверка работоспособности заключается:
1.  В прозвонке (проверке) мультиметром изделия.
2.  Разборке и визуальном осмотре внутренних составляющих детали.
3.  Замена датчика не заведомо исправный.

Первый способ предусматривает поочередное измерение контактов демонтированного датчика. Смысл в том, чтобы проверить каждый контакт в отдельности и попарно (второй и третий контакт). Сделать это достаточно удобно, так как на месте подключения контактной фишки все разъемы пронумерованы.

Второй способ применяется для выявления неисправных или деформированных внутренних элементов изделия (в большинстве случаев испорченных пружин). Извлеките все внутренние элементы и обратите внимание на их целостность и работоспособность. Помимо состояния пружин, обратите внимание на металлическую контактную пластину. На ней не должно быть следов окислений и загрязнений. Если таковые имеются, зачистите их.

Третий способ достаточно прост и тривиален. Установите новою деталь взамен той, в исправности которой вы сомневаетесь. Протестируйте работу автомобиля ездой в различных режимах, при переключении повышенных и пониженных передач. При восстановлении работоспособности системы, индикатор неисправности (чек энджин) должен погаснуть (если в течение 15 минут не пропадает, следует сбросить ошибку вручную).

Признаки неисправности датчика педали тормоза Лада Калина

Для того чтобы понять, что причиной некорректной работы автомобиля является именно датчик положения педали тормоза Калина, обратите внимание на следующие признаки:

• наличие ошибки «Р-0504» на приборной панели;
• существенное снижение мощности, отзывчивости двигателя при воздействии на педаль газа;
• повышение оборотов двигателя (кратковременные) при переключении передач.

Основные причины неисправности датчика

Для того чтобы выявить причины, которые препятствуют штатной работе устройства, его необходимо разобрать и произвести тщательный осмотр на предмет выявления деформаций и повреждений.
Наиболее часто встречаются следующие дефекты:

• внутренняя (малая) пружина, которая расположена на штоке, имеет признаки деформаций или перекосов;
• контактные клеммы изделия имеют физическое окисление;
• люфт подвижного контакта;
• довольно низкое качество заводского исполнения (брак хлипкость внутренних элементов устройства).

Регулировка датчика педали тормоза Калина

Если датчик находится в исправном состоянии, а некорректная работа ДВС продолжает вас беспокоить, попробуйте произвести самостоятельную регулировку изделия. При этом обратите внимание на следующие особенности:

1. Вкручивать датчик необходимо по часовой стрелке до тех пор, пока педаль тормоза не начнет опускаться. После чего потребуется слегка выкрутить изделие и зафиксировать его положение при помощи крепежной гайки.
2. Результат должен быть такой, чтобы в состоянии отсутствия воздействия на педаль, шток датчика был утоплен в корпус, а при воздействии на педаль наоборот – полностью высвобождаться из корпуса.
3. Что касается рабочего зазора, то он настраивается при помощи двух гаек (одна наверху, другая внизу). Регулировка осуществляется при помощи верхней гайки, которая закручивается, а нижняя наоборот – раскручивается. Весь процесс производится до тех пор, пока при воздействии на педаль тормоза кнопка не будет полностью утапливаться в корпус. Однако перебарщивать с настройкой не следует, иными словами следует оставить небольшой зазор или задел хода (примерно от 2 до 5 миллиметров).

Снятие и установка

Замена датчика педали тормоза на Калине осуществляется с использованием разводного ключа на «19». Сам датчик находится над педалью тормоза под рулевой колонкой. Условно, этапы снятия можно разделить на 5 шагов:

1. Перед началом работы с электрикой рекомендуется отсоединить минусовой провод (клемму) от аккумулятора.
2. После чего необходимо переместиться в салон автомобиля с водительской стороны. Для удобства работы желательно отодвинуть водительское сиденье в противоположную сторону от торпеды.

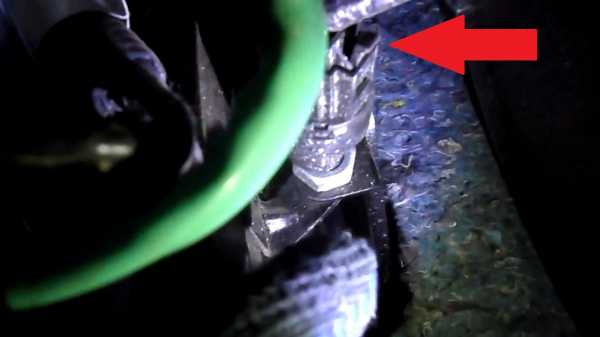

3. Найдите место расположения датчика. Разыщите контактную фишку с проводами. Нажмите и удерживайте 2 пластиковых, крепежных фиксатора расположенных по обеим сторонам фишки. Вытяните колодку из разъема датчика.

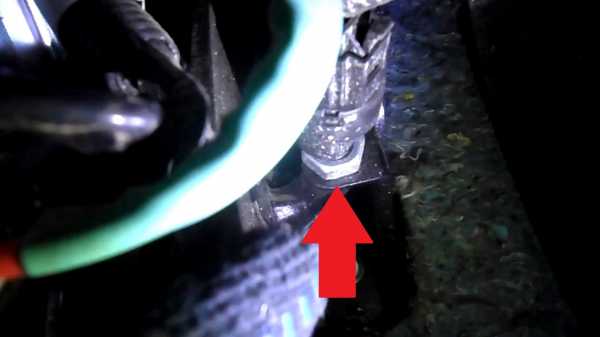

4. Возьмите в руки ключ и ослабьте крепежную гайку. После чего датчик можно свободно выкрутить.
5. Процесс установки аналогичен процедуре снятия за исключением того, что потребуется произвести регулировку (настройку), процесс которой подробно изложен в предыдущем разделе.

ladaservice.info

Датчик положения педали газа на Рено Меган 2 My-Megane2.ru

Датчик положения педали газа и сама педаль на автомобиле Рено Меган 2 представляют собой единый неразборный узел – электронную педаль газа. Педаль закреплена на стальном кронштейне.

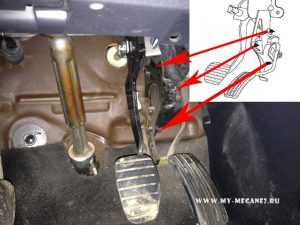

Датчик положения педали газа на Рено Меган 2: 1 – кронштейн крепления педали газа; 2 – датчик; 3 – педаль газа;

По сигналам, поступающим с датчика положения педали газа, электронный блок управления (ЭБУ) определяет угол, на который необходимо открыть дроссельную заслонку и скорость её открывания, и рассчитывает количество топлива, впрыскиваемого в цилиндры двигателя. При этом ЭБУ учитывает не только величину, на которую сместилась педаль газа, но и режим работы двигателя, и подает соответствующие команды на дроссельный узел и топливные форсунки. По сути, водитель, нажимая на педаль газа, только обозначает, какое ускорение он желал бы придать автомобилю, а система управления двигателем реализует это. То же происходит, когда водитель ослабляет нажим на педаль газа, удерживает её нажатой в одном положении или совсем убирает с неё ногу. В результате в цилиндрах постоянно поддерживается оптимальный состав горючей смеси при любом режиме работы двигателя.

Датчик представляет собой потенциометр с двумя токопроводящими дорожками. В результате износа подвижного контакта или токопроводящих дорожек датчик может выйти из строя, или поступающие с него сигналы будут не корректны. При этом двигатель будет работать неустойчиво, возможны «провалы» на переходных режимах. При работе на холостом ходу частота ращения коленчатого вала двигателя может самопроизвольно возрастать. В случае, когда неисправен датчик или его цепь, на щитке приборов загорится лампа необходимости проведения технического обслуживания, может загореться контрольная лампа неисправности системы управления двигателем и контрольная лампа STOP. Датчик положения педали газа ремонту не подлежит, в случае неисправности педаль заменяют в сборе.

Проверка и замена датчика положения газа на автомобиле Рено Меган 2

Для выполнения работы потребуется мультиметр.

Работу выполняем в следующей последовательности:

1. Отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи.

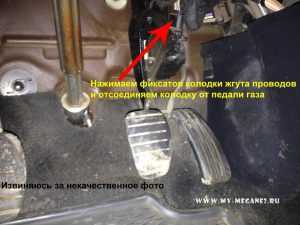

2. Нажимаем фиксатор колодки жгута проводов и отсоединяем колодку от педали газа.

3. Торцевым ключом на 10 мм отворачиваем три гайки крепления педали газа (на фото гайки верхнего и нижнего крепления не видны).

4. Снимаем педаль газа со шпилек кронштейна.
5. Мультиметром в режиме, подсоединив его к выводам 2 – 6 и 3 – 5 датчика, проверяем сопротивление токопроводящих дорожек.

Назначение выводов датчика педали газа на автомобиле Рено Меган 2

Номер вывода	Цепь датчика	Назначение
1	Токопроводящая дорожка №2	Сигнал №2 напряжением от 0 до +2,5В
2	Токопроводящая дорожка №2	Питание на датчик +5В
3	Токопроводящая дорожка №1	Питание на датчик +5В
4	Токопроводящая дорожка №1	Сигнал №1 напряжением от 0 до +5В
5	Токопроводящая дорожка №1	«Масса»
6	Токопроводящая дорожка №2	«Масса»

Сопротивление токопроводящих дорожек датчика положения педали газа на автомобиле Рено Меган 2

Проверяемая цепь датчика	Номера выводов	Сопротивление, Ом
Токопроводящая дорожка №1	3 – 5	800 – 2600
Токопроводящая дорожка №2	2 – 6	2850 – 4900

6. Если сопротивление даже одной дорожки отличается от указанного в таблице, заменяем датчик.

Если сопротивление токопроводящих дорожек в пределах допуска, можно попробовать проверить состояние подвижных контактов датчика. Для этого подсоедините мультиметр к одному из выводов токопроводящей дорожки и к выводу «сигнала» той же дорожки. Плавно поворачивайте педаль газа и при этом наблюдайте за изменением сопротивления, которое также должно изменяться плавно. Если при проверке любой из дорожек сопротивление будет меняться скачками, датчик следует заменить.

7. Чтобы случайно не погнуть выводы в разъеме датчика педали газа, перед установкой подсоединяем колодку жгута проводов.
8. Устанавливаем педаль газа на шпильки.
9. Затягиваем гайки крепления.
