Ремонт троса переключения передач – Замена тросов МКПП: что нужно знать

Как поменять тросик переключения скоростей на велосипеде, его замена

Время чтения: ~7 минут Автор: Сергей Морской 276

Тросик – самый простой и недорогой компонент на тормозах и в системах переключения скоростей. Неприхотливый в эксплуатации, он со временем тоже приходит в негодность. Независимо от качества сборки и стоимости всего оборудования, он может неожиданно для велосипедиста выйти из строя. Чтобы сохранить целостность механизма, нужно вовремя поменять тросик.

Функция тросиков и рубашек на переключателях и тормозах

Тросик – прямая металлическая нить, обладающая повышенной прочностью. Принимает и передает все усилия на механизм. Благодаря этой передаче, собственно, происходит срабатывание переключателя или тормоза.

Тросик переключения скоростей соединяет манетки и переключатели. При нажатии на рычажок он подтягивается или ослабляется, в зависимости от выбора передачи. Оптимальное натяжение поддерживает рабочее состояние переключателя и мгновенный переброс цепи по звездам.

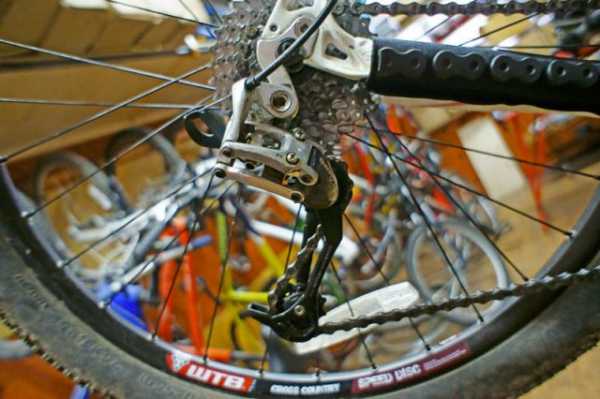

Зацепленный конец привода к дерейлеру

Тормозной приводной трос толще и прочнее предыдущего, так как принимает на себя больше усилий. Постоянное стягивание и ослабление со временем увеличивает его длину, из-за чего требуется периодическая регулировка натяжения. Принцип действия: нажатие на ручку заставляет металлическую нить перемещаться. Закрепленный другим концом к корпусу тормозов (калиперу), трос заставляет колодки сближаться с тормозной поверхностью. При отпускании ручки он сдвигается в противоположную сторону.

Рубашка – оплетка тросиков. Оболочка позволяет передавать усилие троса на механизм там, где точка передачи не зафиксирована:

  • заднее перо – переключатель;
  • тормозной рычаг – передний тормоз;
  • рычаг – задний тормоз;
  • руль – рама.

Простейший вариант оплеток – скрученная металлическая проволока, покрытая сверху гибким полимером. По концам рубашки снабжаются наконечниками, откуда выходит оголенный (регулировочный) участок троса. Еще одна функция оболочки – защита тросика от механических повреждений.

Какие тросики и рубашки используются на современных велосипедах

Тросики для велосипеда изготавливаются из большого количества тонких стальных проволочек. Равномерно переплетаясь между собой, они образуют износостойкое и прочное металлическое волокно.

С течением времени прочность каждой нити неравномерно уменьшается, в результате чего возникают «слабые участки», где возможен их разрыв, а также вылезание и перегиб. Для улучшения стойкости к механическим воздействиям (и продления срока службы) накладывается слой полимера. Продвинутый и долговечный вариант – использование нержавеющей стали.

При активной эксплуатации трос не только испытывает механические воздействия. Кроме этого, внутрь оплетки на него может попасть грязь или пыль. Для защиты металла применяют специальные смазочные составы. Широко распространен самый прочный и выносливый тефлон.

Рубашка также представлена в нескольких вариантах. Существует три типа тросовых оплеток:

  • витая,
  • оплетка SIS,
  • модернизированный SIS-SP.

Витая оплетка – металлическая проволока, скрученная в пружину. Сверху металл покрыт слоем пластика. Внутренняя поверхность металлических пружин смазывается для уменьшения трения троса об оплетку. Цена тросиков с этой оплеткой самая низкая в ряду, правда, она порядком ушла в прошлое, и найти ее в продаже все сложнее.

SIS – по сути, такая же спиралевидная оплетка. Ее отличие от витой рубашки в том, что вместо тонкой проволоки в пружину скручены листы металла. Вместо обычной смазки внутрь наносится «долгоиграющий» и более чистый тефлон. В настоящее время именно этот тип оплеток стал использоваться на тросах переключения передач и тормозов.

SIS-SP – параллельная оплетка, нити которой сдержаны полимерным слоем. В отличие от пружинной, эта рубашка не изменяет длины, балансируя при этом натяжение самого тросика. Благодаря этому и тормоза, и манетки работают более точно. Внутренняя полость рубашек SIS-SP смазывается силиконовой смазкой.

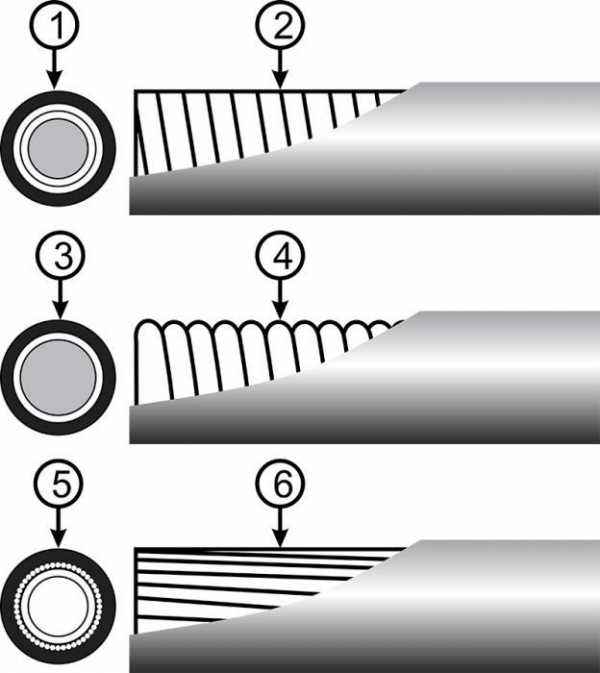

Рубашки для приводных тросов (сверху вниз): листовая оплетка SIS, витая, параллельная SIS-SP

На сжимаемой рубашке подтянуть трос намного проще, чем на параллельно-сплетенной.

Как заменить приводной трос на переключателях и тормозах

Велосипедный переключатель скоростей – капризная вещь, требует периодической настройки, в частности, регулировки натяжения тросика. Периодически расстраивается и привод тормозной системы. Об этом подскажет слабый ход колодок, плохое срабатывание и снижение эффективности торможения. Несмотря на это, процедура регулировки и установки нового троса простая и доступная в ремонте байка.

Уход за тормозными и трансмиссионными тросиками для велосипеда и рубашками:

Обрезать растрепанные концы только с помощью специальных инструментов: полукруглыми ножницами, зубилом или ножовкой. Раз в сезон требуется смазать троса густым составом. Колпачки должны плотно закрывать их от внешней среды.

Поврежденные или лишние куски рубашек обрезаются с помощью болгарки или точильного камня. После обрезки желательно поправить витки изнутри, чтобы трос не терся о них.

На велосипеде длина приводных тросов должна иметь некоторый запас, чтобы их можно было затянуть при регулировке. Также они не должны свободно болтаться при движении и перегибаться.

Тросик надо менять на новый в следующих случаях:

  • затруднен ход внутри оплетки;
  • есть разрывы;
  • нити торчат в разные стороны или перегнуты;
  • ржавчина на рубашке или тросике;
  • сломанная или поврежденная рубашка.

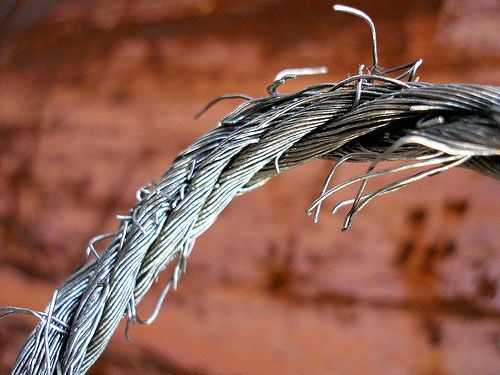

Непригодный для использования трос

Если вдруг возникла необходимость поменять троса на переключатели, ничего страшного. Делается это буквально за пять минут. Ход работы:

  1. Освободить старый тросик от манетки переключателя скоростей.
  2. Вытащить рубашку из крепежных гнезд на раме.
  3. Осмотреть оболочку на повреждения. При отсутствии серьезных дефектов ее можно оставить.
  4. Извлечь металлический трос из рубашки.
  5. Вставить новый тросик в рубашку (или купить их сразу в комплекте, что рекомендуется), закрепить в гнездах и подсоединить к переключателю и манетке.
  6. Обязательно настроить переключатель на работу.

Итак, трансмиссия настроена, теперь самое время обновить тросики тормозов. Для начала отцепляем их от рычага и тормоза. Осматриваем рубашку на повреждения. Как правило, и привод, и оплетка изнашиваются одновременно, но иногда может повезти. При заметных повреждениях и переломах рубашка никак не годна к использованию. Если же вставить в нее новый тросик, толку от него будет ноль: разломы не будут удерживать натяжение.

Извлечь старый тросик: последовательно ослабить регулировочный и крепежный винты. Если рубашка пригодна к дальнейшему использованию, вытаскиваем его из оплетки. Тормозные тросы немного отличаются от типа руля. Поэтому, прежде чем купить его, стоит посмотреть, какой руль на велосипеде – прямой или гнутый.

Если трос был куплен отдельно от оболочки, немного смазываем его. Для комплекта смазка на этапе замены не нужна – внутри итак все нормально

Установка нового троса на раму велосипеда и подключение к тормозу и рукоятке

  1. Надеть на концы рубашки металлические колпачки.
  2. Вставить в крепежные гнезда.
  3. Надеть пыльники по концам и завинтить крепежные винты.
  4. Временно закрутить регулировочные болты.
  5. Выставить оптимальное натяжение: тормоз должен мгновенно реагировать на нажатие ручки.

Вот так просто поставить новый приводной трос на тормозную систему.

Процедура установки этих компонентов не только ненакладна, но и позволит избежать более серьезных проблем с механизмами переключения скоростей и тормозной системой. Теперь, когда все тросики заменены и отрегулированы, можно смело выкатывать свой велосипед навстречу новым свершениям.

загрузка…

velofans.ru

Тросик переключения скоростей на велосипед: замена, цена

Правильно

8. Регулирование дорожного движения

8.7.3. Сигналы светофора имеют следующие значения:

Сигнал в виде стрелки, разрешающий поворот налево, разрешает и разворот, если он не запрещен дорожными знаками.

Сигнал в виде зеленой стрелки (стрелок) в дополнительной (дополнительных) секции (секциях), включенный вместе с зеленым сигналом светофора, информирует водителя о том, что он имеет преимущество в указанном стрелкой (стрелками) направлении (направлениях) движения перед транспортными средствами, движущимися с других направлений;

е) красный сигнал, в том числе мигающий, или два красных мигающих сигнала запрещают движение.

Сигнал в виде зеленой стрелки (стрелок) в дополнительной (дополнительных) секции (секциях) вместе с желтым или красным сигналом светофора информирует водителя о том, что движение разрешается в указанном направлении при условии беспрепятственного пропуска транспортных средств, движущихся с других направлений.

Стрелка зеленого цвета на табличке, установленной на уровне красного сигнала светофора с вертикальным расположением сигналов, разрешает движение в указанном направлении при включенном красном сигнале светофора с крайней правой полосы движения (или крайней левой полосы движения на дорогах с односторонним движением) при условии предоставления преимущества в движении другим его участникам, движущимся с других направлений на сигнал светофора, разрешающий движение;

16 Проезд перекрестков

16.9. Во время движения в направлении стрелки, включенной в дополнительной секции одновременно с желтым или красным сигналом светофора, водитель должен уступить дорогу транспортным средствам, движущимся с других направлений.

Во время движения в направлении стрелки зеленого цвета на таблице, установленной на уровне красного сигнала светофора с вертикальным расположением сигналов, водитель должен занять крайнюю правую (левую) полосу движения и уступить дорогу транспортным средствам и пешеходам, движущимся с других направлений.

Неправильно

8. Регулирование дорожного движения

8.7.3. Сигналы светофора имеют следующие значения:

Сигнал в виде стрелки, разрешающий поворот налево, разрешает и разворот, если он не запрещен дорожными знаками.

Сигнал в виде зеленой стрелки (стрелок) в дополнительной (дополнительных) секции (секциях), включенный вместе с зеленым сигналом светофора, информирует водителя о том, что он имеет преимущество в указанном стрелкой (стрелками) направлении (направлениях) движения перед транспортными средствами, движущимися с других направлений;

е) красный сигнал, в том числе мигающий, или два красных мигающих сигнала запрещают движение.

Сигнал в виде зеленой стрелки (стрелок) в дополнительной (дополнительных) секции (секциях) вместе с желтым или красным сигналом светофора информирует водителя о том, что движение разрешается в указанном направлении при условии беспрепятственного пропуска транспортных средств, движущихся с других направлений.

Стрелка зеленого цвета на табличке, установленной на уровне красного сигнала светофора с вертикальным расположением сигналов, разрешает движение в указанном направлении при включенном красном сигнале светофора с крайней правой полосы движения (или крайней левой полосы движения на дорогах с односторонним движением) при условии предоставления преимущества в движении другим его участникам, движущимся с других направлений на сигнал светофора, разрешающий движение;

16 Проезд перекрестков

16.9. Во время движения в направлении стрелки, включенной в дополнительной секции одновременно с желтым или красным сигналом светофора, водитель должен уступить дорогу транспортным средствам, движущимся с других направлений.

Во время движения в направлении стрелки зеленого цвета на таблице, установленной на уровне красного сигнала светофора с вертикальным расположением сигналов, водитель должен занять крайнюю правую (левую) полосу движения и уступить дорогу транспортным средствам и пешеходам, движущимся с других направлений.

velosipedinfo.ru

Замена тросов управления коробкой передач

Замена тросов управления коробкой передач

Замена тросов управления показана на примере механической коробки передач, трос управления автоматической коробкой передач заменяют практически теми же приемами.

Вам потребуется отвертка с плоским лезвием.

1. Снимите облицовку тоннеля пола (см. Снятие и установка облицовки тоннеля пола).

2. Поддев отверткой…

3. …сдвиньте фиксатор наконечника троса выбора передач…

4. …и отсоедините трос от рычага кулисы управления коробкой передач.

5. Сожмите пассатижами фиксатор оболочки троса переключения передач…

6. …и извлеките трос из паза кронштейна кулисы рычага управления коробкой передач.

7. Аналогично отсоедините трос выбора передач (с оболочкой белого цвета).

8. В подкапотном пространстве подденьте отверткой наконечник троса переключения передач…

9. …и отсоедините от рычага коробки передач наконечник троса, преодолевая упругое сопротивление его пружинного фиксатора.

10. Подденьте отверткой наконечник троса выбора передач…

11. …и отсоедините его от рычага коробки передач, преодолевая упругое сопротивление пружинного фиксатора.

12. Сдвиньте назад фиксатор упора оболочки троса выбора передач…

ПРИМЕЧАНИЕ

Для наглядности показано при снятой аккумуляторной батарее и полке ее крепления.

13. …и извлеките упор из кронштейна на коробке передач.

14. Аналогично отсоедините от кронштейна упор троса выбора передач.

15. В салоне автомобиля, под панелью приборов извлеките из отверстия в щите передка уплотнитель тросов и извлеките тросы в салон.

16. Установите детали в порядке, обратном снятию.

17. Отрегулируйте привод управления коробкой передач (см. Регулировка привода управления коробкой передач).
