Разъем вентилятора – Распиновка кулера: подключение 3 pin и 4 pin вентилятора

Содержание

Типы и виды вентиляторов для пк Типы подшипников Отличия 3pin от 4pin

Размеры вентиляторов для пк


Размер или диаметр вентилятора измеряется в миллиметрах, например, 120, 140, 92, 90, 80, 40, 50, 60, 200мм.
Толщина обычно составляет от 15 до 40мм.

Крепление вентилятора для пк

В большинстве случаем, корпусные вентиляторы для пк, крепятся на винты, выполненные из какого-либо металла.

К некоторым моделям прилагаются, резиновые, силиконовые или иные крепления, позволяющие снизить вибрацию и уровень шума.

К радиатору кулера вентиляторы крепятся, чаше всего с помощью прижимных рамок или винтов.

Типы и виды подшипников в вентиляторах для пк


Тип подшипника в вентиляторе влияет на его характеристики и долговечность.

Подшипники, применяемые в вентиляторах для пк, можно разделить на два типа: скольжения и качения, по принципу работы.

Около наименования, располагаться цифры, обозначающие примерно возможное время наработки подшипника на отказ, при идеальных условиях.

Подшипники скольжения


Скольжения, простой (sleeve bearing) до 35 т. ч.
Один из самых конструктивно простых подшипников скольжения. Состоит из втулки и вала. Быстрее прочих приходит в негодность из-за большого трения деталей.

Ресурс работы напрямую зависит от вибрационных нагрузок и температурного режима. Издаваемый шум невысокий, но из-за быстрого износа, может достигать неприятных для слуха значений.

Гидродинамический (FDB bearing) до 80 т ч
Улучшенный вариант простого. Пространство между втулкой и валом заполнено смазкой, минимизирующий трение, благодаря чему срок службы значительно увеличивается и снижается уровень шума.

Масляного давления (SSO) до 160 т ч
Отличается от предыдущего магнитом, центрирующим вал, благодаря которому снижается износ, увеличен объем смазки, следствие чего более долговечен и тих.

Самосмазывающийся (LDP) до 160 т ч
Используется специальная, более вязкая, жидкая или твердая смазка, прочная пленка или покрытие. Улучшено качеством обработки внутренних компонентов…

С магнитным центрированием, левитацией от -- - 160 до --
Практически, бесконтактный механизм, основанный на принципе магнитной левитации.

Очень тихий (До 80% тише, чем остальные...), обладает большей надежностью, лучше переносит использование в агрессивных средах.

Подшипники качения


Подшипник качения(ball bearing) до 60 - 90 т ч
Подшипники качения, теоретически немного более шумные, но и более износостойкие.
Они состоят из колец, тел качения (шариков или роликов), сепаратора, удерживающим тела качения в нужном положении. Пространство между телами заполняется смазкой.

Керамический (ceramic bearing) до 160 т ч
Изготавливается с применением керамических материалов, выдерживает более высокие температуры и обладает более низким уровнем шума.

Виды разъемов вентиляторов для пк


Предупреждение!
Если у вентилятора присутствует несколько различных разъемов для подключения, то используйте только один из на выбор, иначе возможно нанести повреждения устройствам.

3pin и 4 pin - pwn

Общее
Оба предназначены для подключения к материнской плате.
У обоих разъемов третий контакт является тахометром, определяющим количество оборотов и сигналом.
Оба типа взаимно совместимы, то есть 3pin возможно подключить к 4pin разъему и наоборот, соблюдая ключ.
*

Отличия 3pin от 4pin
Отличие 3pin от 4pin коннектора заключается в следующем:

У 3pin количество оборотов фиксированно, как правило, это максимальное значение, которое обычно, изначально не контролируется в автоматическом режиме.

У 4pin регулировка производится автоматически, за счет получаемого PWM сигнала с 4 контакта.


2pin

Встречается внутри блоков питания, на платах видеокарт и ... Имеет только + 12в и заземление (-), контроль скорости возможен и осуществляется путем изменения напряжения, с отсутствием информации о количестве оборотов для пользователя.

Molex

Четырех контактный разъем, используемый, для подключения к блоку питания. Как правило, в нем задействованы только два провода из 4, + и – от 12в. Подразумевает работу вентилятора на максимальной скорости.

*
Если подключить 3pin коннектор к 4pin разъему или наоборот, то регулировка по принципу PWM осуществляться не будет. Если материнская плата способна самостоятельно регулировать скорость через 3 контакт, путем изменения напряжения, то регулировка будет происходить самостоятельно, если нет, то возможно выставить фиксированное количество оборотов, в биосе, либо оставить, как есть, тогда вентилятор, все время будет работать на максимальных оборотах.

Влияние параметров на работу вентилятора


RPM - количество оборотов в минуту.
CFM - максимально возможный поток воздуха за минуту в кубических футах.
Уровень шума измеряется в сонах - sone или децибелах - dBA. Тихими считаются со значениями до 2000 об/м (RPM).

Пример
Представим, два вентилятора.





Параметр / Номер

1 вентилятор 80мм2 вентилятор 120мм
Диаметр80мм120мм
RPM20001200
CFM3075
Sone0.3sone = 22.5dBa0.3sone = 22.5dBa

Пример демонстрирует (зависимости), что при большем диаметре вентилятора и меньшем количестве оборотов, возможно получить большую эффективность.

Подсветка

Некоторые модели оснащаются подсветкой в декоративных целях. Она может быть, как одноцветной, многоцветной, так и с возможностью выбора цвета и эффекта. Наличие подсветка влияет, как на стоимость, так и на потребление электроэнергии.

www.detaillook.com

Как подключить кулер к материнской плате если нет свободных разъемов

Опубликовано 9.01.2019 автор — 0 комментариев

Привет, друзья! Как вы знаете, чем мощнее комплектующие установлены на компьютер, тем сильнее они будут нагреваться. При сборке хорошего игрового компа, придется позаботиться об эффективной системе охлаждения, дабы исключить перегрев оборудования. Это справедливо и в случае если подключить SSD и HDD в одном компьютере.

Сегодня можно выбирать из множества вариантов, в том числе и поставить водяное охлаждение. Однако в любом случае, в том числе и при плановом апгрейде, все кулеры придется запитать.

Лучше сделать это от материнской платы, чтобы иметь возможность мониторить количество оборотов и при необходимости изменять его с помощью специального софта. Кроме того, управлять режимом работы RGB кулера и менять интенсивность освещения, можно только при подключении этой детали к материнке.

Сегодня я расскажу сколько можно подключить вентиляторов вообще, а также как подключить кулер к материнской плате если нет свободных разъемов. Вы найдете в этой инструкции полезные советы и практические рекомендации.

Особенности конструкции материнок

Все производители материнских плат – Gigabyte, MSI, ASUS и менее известные бренды, всегда оснащают деталь, как минимум одним коннектором для подключения вертушки.

Чаще всего это 3 pin разъем для подключения охлаждения процессора. 2 pin и 4 pin для этой цели почти не используются, однако также могут присутствовать на некоторых моделях материнок – именно для того, чтобы запитать дополнительные корпусные вентиляторы.

При их отсутствии возникает закономерный вопрос – куда можно подключить кулеры, если их потребовалось больше и, если нет разъема на материнке.

Единственный выход в этом случае – подключение к блоку питания, чаще всего через коннектор Molex.

Если же и Молексов не хватает, а также в некоторых других случаях, можно воспользоваться специальным переходником.

Единственное исключение – переходники и разветвители с материнской платой: такого типа не выпускается, из‐за особенностей архитектуры ПК. Все необходимые комплектующие по выгодным ценам, можете найдете в этом популярном интернет‐магазине.

Монтаж вертушки

Подключать корпусные кулера, рекомендуется только после их установки. Учитывайте, что под кулеры разного диаметра, предусмотрены разные посадочные места с разным расположением резьбовых гнезд для вкручивания винтов.

Выбирая кулера и корпус, подбирайте детали так, чтобы места для монтажа совпадали по требованиям и их оказалось достаточно.

При сборке вертушки, следует устанавливать так, чтобы они работали на выдув – так в комп будет всасывать меньше пыли. Если же вы, решили все –таки поставить вентилятор на вдув, рекомендую воспользоваться специальными антипылевыми фильтрами.

Однако учитывайте, что в любом случае, внутренности компа придется периодически чистить от пыли. Чаще это будет происходить или реже, зависит от ряда причин: направленности потока воздуха, количество пропеллеров в корпусе ПК.

Относительно того, сколько можно подключить карлсонов на компьютере, никаких особых рекомендаций нет. Однако учитывайте, что от их количества напрямую зависит уровень шума, исходящего от компа, который еще больше увеличится при установке мощной видеокарты.

Также и 10 больших вертушек, тоже вряд ли удастся использовать – для их установки попросту не хватит места на внутренних поверхностях шасси. В целом, для мощного компа 3–4 низкооборотистых вентиляторов большого диаметра, вполне достаточно(если это требуется).

Также на эту тему для вас окажется полезной статья о том, как звуковую карту подключить к материнской плате. А на сегодня все. Спасибо за внимание, друзья, и не забудьте поделиться этой публикацией в социальных сетях. До завтра!

С уважением, автор блога Андрей Андреев

infotechnica.ru

Распиновка 3-Pin кулера

Распиновкой или цоколевкой называют описание каждого контакта электронного соединения. Как известно, в электрических приборах достаточно часто используется подключение оборудования, где его корректную работу обеспечивает несколько проводов. Касается это и компьютерных кулеров. У них бывает разное количество контактов, каждый отвечает за свое соединение. Сегодня мы бы хотели в деталях рассказать о распиновке 3-Pin вентилятора.

Цоколевка компьютерного 3-Pin кулера

Размеры и варианты подключения вентиляторов для ПК уже давно стандартизированы, различаются они только наличием кабелей подключения. Постепенно 3-Pin кулеры уступают 4-Pin, однако такие устройства все еще используются. Давайте детально рассмотрим электрическую схему и цоколевку упомянутой детали.

Читайте также: Выбираем кулер для процессора

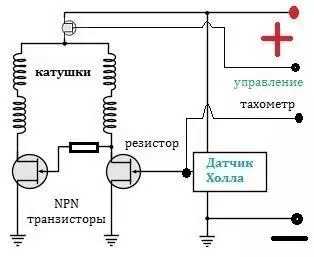

Электронная схема

На скриншоте ниже вы можете наблюдать схематическое изображение электрического плана рассматриваемого вентилятора. Его особенность заключается в том, что помимо плюса и минуса присутствует новый элемент — тахометр. Он позволяет отслеживать скорость оборотов обдувальщика, а крепится на саму ножку датчика, что изображено на схеме. Отметить стоит катушки — они создают магнитное поле, отвечающее за беспрерывную работу ротора (вращающейся части двигателя). В свою очередь, датчик Холла производит оценку положения крутящегося элемента.

Цветность и значение проводов

Компании, производящие вентиляторы с 3-Pin подключением, могут использовать провода разных цветов, однако «земля» всегда остается черным. Чаще всего встречаются комбинация красный, желтый и черный, где первый — +12 Вольт, второй — +7 Вольт и идет к ножке тахометра, а черный, соответственно, 0. Вторая по популярности комбинация — зеленый, желтый, черный, где зеленый7 Вольт, а желтый12 Вольт. Впрочем, на изображении ниже вы можете ознакомиться с этими двумя вариантами распиновки.

Подключение 3-Pin кулера к разъему 4-Pin на материнской плате

Хоть 3-Pin вентиляторы и имеют датчик отслеживания оборотов, их все еще нельзя регулировать через специальное программное обеспечение или BIOS. Такая функция появляется только в 4-Pin кулерах. Однако если вы владеете некоторыми знаниями в электрических схемах и умеете держать паяльник в руках, обратите внимание на следующую схему. С помощью нее производится изменение вентилятора и после подключения к 4-Pin можно будет регулировать его обороты через софт.

Читайте также:
Увеличиваем скорость кулера на процессоре
Как уменьшить скорость вращения кулера на процессоре
Программы для управления кулерами

Если же вы заинтересованы в простом подключении 3-Pin кулера к системной плате с 4-Pin разъемом, просто вставьте кабель, оставив свободной четвертую ножку. Так вентилятор будет прекрасно функционировать, однако кручение его будет статичным с одной и той же скоростью всегда.

Читайте также:
Установка и снятие процессорного кулера
Контакты PWR_FAN на материнской плате

Цоколевка рассмотренного элемента не является чем-то сложным в связи с малым количеством проводов. Единственная трудность возникает при столкновении с незнакомыми цветами проводов. Тогда проверить их можно только путем подключения питания через разъем. Когда 12 Вольт провод совпадет с ножкой 12 Вольт, скорость вращения увеличится, при соединении 7 Вольт к 12 Вольт она будет меньше.

Читайте также:
Распиновка разъёмов материнской платы
Смазываем кулер на процессоре

Мы рады, что смогли помочь Вам в решении проблемы.
Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Помогла ли вам эта статья?

ДА НЕТ

lumpics.ru

Разница между 4 pin и 3 pin вентиляторами

Если у Вас имеется даже небольшой опыт сборки компьютерных системных блоков, то Вы наверняка могли заметить, что иногда коннекторы вентиляторов охлаждения процессора, корпусные вентиляторы имеют разное количество ножек: 4 или 3. Их еще называют 4 pin и 3 pin соответственно. В относительно старых системниках на материнских платах только процессорный вентилятор имеет 4 провода, остальные же разъёмы 3 пиновые. На современных системных платах на базе шестого или седьмого поколения процессоров intel, как правило, распаяны только 4 pin разъёмы, а 3 pin уже доживают свой недолгий век и более мы не увидим их в следующих поколениях кулеров и вентиляторов.

В чем разница между тремя и четырьмя проводными вентиляторами, помимо разницы в количестве проводов? Ответ на этот вопрос читайте далее в этой статье.

Основные различия 4 Pin от 3 Pin вентиляторов

Трех контактный разъем вентилятора - это три показателя (по количеству проводов): мощность (5 или 12 вольт), земля и сигнал. Сигнальный провод передаёт скорость вращения крыльчатки вентилятора при нормальном номинальном напряжении 4 или 12 вольт. При таком режиме скорость вентилятора обычно контролируется увеличением или уменьшением напряжения по силовому кабелю.

Четырех контактный разъем вентилятора немного отличается от трех контактного разъема, поскольку у него есть дополнительный (четвёртый) провод, используемый для отправки управляющих сигналов на вентилятор, у которого есть чип. Чип и контролирует скорость вращения крыльчатки вентилятора.

Трех проводных и четырех проводных разъема

Вентиляторы процессора, устанавливаемые на медный или алюминиевый радиатор (в совокупности - кулер), используют либо трех проводной, либо четырех проводной разъём. Трех проводные разъемы предназначены для небольших вентиляторов с малым потреблением электроэнергии. Четырех проводные разъемы предназначены для процессорных вентиляторов с более высоким потреблением электроэнергии.

3 pin вентилятор, подключенный к 4 pin разъему:

При подключении трех проводного вентилятора к четырех контактному разъёму на материнской плате вентилятор будет всегда вращаться, потому как у материнской платы не будет возможности управления 3 pin вентилятором и регулировки числа оборотов кулера.

4 pin вентилятор, подключенный к 4 pin разъёму:

При подключении четырех проводного вентилятора к трех контактному разъёму на материнской плате вентилятор будет работать без возможности регулировки оборотов со стороны материнской платы.

Если вдруг вентилятор не заработал, то нужно поменять 3 и 4 провода местами, чтобы провод с регулировкой оборотов остался незадействованным.

userello.ru

Подключение не штатного вентилятора к современной видео карте

(разъемы на рисунке показаны со стороны контактов)

Для ориентировки, что бы не слишком мучатся с проводами, подсказка:
Черный цвет – это есть "корпус" который никогда не нужно путать с другими сигналами.
То есть, при сборке необходимо подключать сначала черный провод, а уже затем другие.
При этом даже если будут перепутаны местами красный и белый, то ничего страшного не произойдет, и ничего не сгорит.
На видео карте, черный провод подключен к центральному контакту.
А на разъеме для кулера, черный провод – это всегда крайний от ключа.
Еще раз напоминаю, будьте здесь необходимо быть особо внимательным!

Итак, вот такой получился в результате переходник, который поможет в дальнейшем тестировании различных кулеров с данной видео картой.

После сборки, и включении, даже не имея специальных приборов, тем не менее, вполне возможно проверить работает ли (и на сколько хорошо работает) новый кулер с видео картой.
Так как, я уже провел несколько экспериментов с этой видео картой и с разными кулерами, то сообщу некоторые входные данные, которые позволят при выборе, заранее подобрать нужный кулер с более подходящими параметрами.

Для теста была взята видео карта "Sapphire-X800Pro" с оригинальной (штатной) системой охлаждения и кулером от "ATi".

В тестировании принимали участие 4 различных модели кулеров:
1) "Winner", (noname), 80 mm, до 4000 об/мин.
2) "Zalman" RDM8015B, 80 mm, до 2500 об/мин.
3) "HYPRO" AD0812HX, 92 mm, до 2000 об/мин.
4) "Titan", (noname), 120 mm, до 2000 об/мин.

Радиатор, который был установлен на видео карте (в замен штатного) и который охлаждался кулерами, был от фирмы "Zalman-ZM80D".
Диапазон регулировки напряжение на выходе разъема, находилось в пределах от 6 до 10 вольт. Более точные границы пределов, я измерить не смог.
Проверка видео карты на разгон (разогрев) и соответственно на изменение оборотов, проводилась с помощью программы "AТiTool v.0.022"
Максимальные обороты для кулера соответствовали максимальному разогреву чипа, и составляли 70гр/С и 100% (максимальному) напряжению на контакте разъема.
Минимальные, обороты зависили от модели кулера.

В начале каждого теста, в программе "AТiTool" нажималась кнопка "Show 3D View" и затем в настройках "Settings" для "Fan Control" проводились замеры увеличения температуры нагрева чипа. Также, с помощью тестера контролировалось напряжение на разъеме кулера при каждом увеличении числа оборотов кулера.

Сначала была проверена штатная система, где замеры были сделаны для оригинального кулера "AТi" (Sapphire). Затем проверялись кулера по порядку:

1) Кулер модели "Winner", хоть он и был трехпроводный, отказался как-либо регулировать свои обороты. При минимальном напряжении он просто останавливался, а при других раскручивался на полную и весьма сильно шумел.
Следовательно, высокоскоростные кулеры для этой видео карты явно не подходят.

2) Наиболее приближенным по характеристикам регулировки оборотов к штатному кулеру, оказалась модель кулера "Zalman" RDM8015B. Этот кулер идет в комплект к системе охлаждения "Zalman-ZM80D", и вероятно поэтому его хар-ки так близки к кулеру оригинальной видео карты.

3) Кулер модели "HYPRO" AD0812HX, был изъят из корпуса "бранднейм" и он был достаточно тихим. При широком изменении напряжения на разъеме, он практически не издавал шума, и при этом весьма хорошо охлаждал видео карту.

4) Также, не плохо показал себя кулер "Titan", 120 mm, в широком диапазоне регулировки, однако из за его больших размеров и практической не удобности расположения для охлаждения видео карты, эффективность охлаждения была не достаточно высокой. Впрочем, это не есть недостаток, просто лично мне было не удобно его устанавливать.
Потребляемый ток этим кулером, указанный на лейбле, составлял 0,28А. Однако никаких проблем с колебаниями (просадками) питания и артефактами замечено не было.

Вывод:
Итак, на современных видео картах, которые для охлаждения имеют на своем борту трехпроводные кулера, вполне способны использовать и не штатные кулера сторонних разработчиков, при этом оставаясь способными к регулировке оборотов.
Кулеры для этих целей необходимо подбирать малооборотистые и малошумящие.

P.S. Кстати, для тех кто испытывает трудности с созданием переходника, или кому переходник не нужен, а нужно сразу подключить внешний кулер, есть еще один способ подключения, не теряя при этом гарантии. См. рисунок:

Здесь, к стандартному разъему кулера, просто подпаиваются внешние проводки (согласно схемы вверху), и получается тот же эффект.

[Update: 17/01/2005] В продолжении эксперимента, когда была собрана система охлаждения от CPU для подобной видео карты /blog/vick, то также для эксперимента был использован BOX-вый трехпроводный кулер от процессоров Intel.
Он показал хорошие результаты по автоматической регулировке оборотов, когда был подключен с помощью данного переходника.

[Update: 21/10/2005] Не так давно, в связи с апгрейдом компьютера, была заменена мама и сл. появилась новая видео карта с PCI-E - это "Sapphire-X850XT". Однако, ее штатная система охлаждения оказалась слишком шумной и решено было установить систему охлаждения от "Zalman" VF700.
VF700 был подключен к разъему на видео карте, с помощью этого же переходника, и разумеется он смог успешно (и автоматически) поддерживать регулировку его оборотов.
Эффективность работы VF700 примерно соответствовала показателям вентилятора модели "Zalman" RDM8015B.
