Ремонт Ford Fusion : Замена подшипника промежуточной опоры

  1. Руководства по ремонту
  2. Ford Fusion 2002-2012
  3. Замена подшипника промежуточной опоры

Подшипник промежуточной опоры можно снять с промежуточного вала правого привода без разборки внутреннего шарнира. Однако при этом необходимо соблюдать осторожность, чтобы не повредить чехлы привода. Попросите помощника придерживать привод за промежуточный вал.

Вам потребуются: монтажная лопатка или тонкое зубило, молоток.

1. Снимите привод правого переднего колеса (см. «Снятие и установка приводов передних колес»).

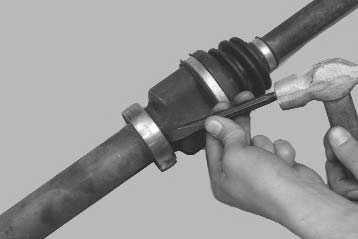

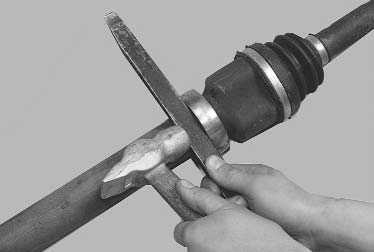

2. Уперев монтажную лопатку в наружное кольцо подшипника, спрессуйте подшипник с промежуточного вала.

Примечание

Подшипник промежуточной опоры обычно снимают для замены при его повреждении. В этом случае дополнительное повреждение подшипника при спрессовке с приложением усилия к наружному кольцу не имеет значения. Если на вновь устанавливаемом приводе этот подшипник отсутствует, целесообразнее установить на него новый подшипник, а не спрессованный со старого привода и имеющий уменьшенный ресурс.

При отсутствии нового подшипника допускается его снятие с прежнего привода ударами через тонкое зубило по внутреннему кольцу.

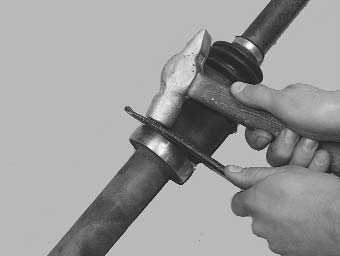

3. Попросите помощника придерживать вал и напрессуйте подшипник на вал ударами по внутреннему кольцу через зубило или монтажную лопатку.

Полезный совет

Напрессовать подшипник промежуточной опоры можно также с помощью отрезка трубы подходящего диаметра, длиной не менее 400 мм. Однако в этом случае потребуется разобрать внутренний шарнир привода, чтобы можно было опереть вал на массивную опору.

Скачать информацию со страницы
↓ Комментарии ↓





Раздел 1. Устройство автомобиля
Общие сведения об автомобиле Паспортные данные Ключи автомобиля Приборы и органы управления Комбинация приборов Маршрутный компьютер Отопление (кондиционирование) и вентиляция салона Двери Ремни безопасности Сиденья Регулировка положения рулевого колеса Зеркала заднего вида Освещение салона Противосолнечные козырьки Капот Управление коробкой передач

Раздел 2. Рекомендации по эксплуатации
Правила техники безопасности и рекомендации Обкатка автомобиля Эксплуатация автомобиля в гарантийный период Подготовка автомобиля к выезду Заправка автомобиля бензином Использование домкрата Буксировка автомобиля

Раздел 3. Неисправностив пути
Двигатель не заводится Неисправности системы впрыска топлива Пропал холостой ход Перебои в работе двигателя Диагностика состояния двигателя по внешнему виду свечей зажигания Автомобиль движется рывками Автомобиль плохо разгоняется Двигатель заглох во время движения Упало давление масла Перегрев двигателя Аккумуляторная батарея не подзаряжается Пуск двигателя от внешних источников тока Неисправности электрооборудования Появились посторонние стуки Проблемы с тормозами Прокол колеса

Раздел 4. Техническое обслуживание
Общие положения Ежедневное обслуживание (ЕО) Первое техническое обслуживание (ТО-1) Второе техническое обслуживание (ТО-2)

Раздел 5. Двигатель
Особенности конструкции Возможные неисправности двигателя, их причины и способы устранения Полезные советы Проверка компрессии в цилиндрах Снятие и установка брызговика двигателя Замена опор подвески силового агрегата Установка поршня первого цилиндра в положение ВМТ такта сжатия Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Регулировка зазоров в приводе клапанов Головка блока цилиндров Снятие и установка двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания Система улавливания паров топлива

Раздел 6. Трансмиссия
Сцепление Коробка передач Приводы передних колес

Раздел 7. Ходовая часть
Передняя подвеска Задняя подвеска

Раздел 8. Рулевое управление
Особенности конструкции Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения Рулевая колонка Рулевые тяги Рулевой механизм

Раздел 9. Тормозная система
Особенности устройства Возможные неисправности тормозной системы, их причины и способы устранения Прокачка гидропривода тормозной системы Проверка положения педали тормоза Главный тормозной цилиндр Вакуумный усилитель тормозов Замена шлангов и трубок гидропривода тормозов Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз

Раздел 10. Электрооборудование
Особенности конструкции Диагностика неисправностей бортового электрооборудования Монтажные блоки Аккумуляторная батарея Генератор Стартер Выключатель (замок) зажигания Система управления двигателем Освещение, световая и звуковая сигнализация Замена моторедуктора стеклоочистителя ветрового окна Замена моторедуктора стеклоочистителя окна двери задка Снятие и установка омывателя стекла ветрового окна Замена моторедуктора стеклоподъемника передней двери Снятие и установка электродвигателя вентилятора радиатора системы охлаждения Снятие и установка электровентилятора отопителя Снятие и установка электродвигателя заслонки режима рециркуляции отопителя Замена дополнительного сопротивления электровентилятора отопителя Электрообогрев стекла двери задка Комбинация приборов Выключатели панели приборов Автомобильная аудиосистема Замена датчиков и выключателей Снятие и установка патрона прикуривателя Электронная противоугонная система дистанционного управления Иммобилизатор

Раздел 11. Кузов
Особенности конструкции Возможные неисправности кузова, их причины и способы устранения Снятие и установка облицовки радиатора Снятие и установка брызговиков колес и подкрылков Снятие и установка бамперов Снятие и установка переднего крыла Снятие и установка решетки короба воздухопритока Капот Боковые двери Дверь задка Крышка люка наливной трубы топливного бака Сиденья Снятие и установка облицовки тоннеля пола Система пассивной безопасности (SRS) Зеркала заднего вида Панель приборов Отопитель и кондиционер Арматура салона Снятие и установка облицовок салона Снятие и установка кожухов рулевой колонки Снятие и установка облицовок багажника Стеклоочиститель ветрового окна Стеклоочиститель окна двери задка Замена неподвижного остекления кузова Снятие и установка кронштейна полки крепления аккумуляторной батареи Уход за кузовом

Раздел 12. Колеса и шины
Технические характеристики Маркировка колесных дисков Маркировка шин Замена колес Колесные гайки Обкатка шин Хранение шин Балансировка колес Цепи противоскольжения Запасное колесо Проверка давления в шинах Проверка протектора шин Проверка вентиля Проверка радиального и бокового биения дисков

Раздел 13. Покупка запасных частей
Моторное масло Пластичные смазки Охлаждающие жидкости Тормозная жидкость Топливный фильтр тонкой очистки Воздушный фильтр Масляный фильтр системы смазки двигателя Свечи зажигания

Раздел 14. Поездка на СТО

Раздел 15. Зимняя эксплуатация автомобиля
Как подготовить автомобиль к зиме Рекомендации по пуску двигателя в сильный мороз Что полезно купить к зиме Полезные зимние советы

Раздел 16. Подготовка к техосмотру
Рекомендации Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств

Раздел 17. Советы начинающему автомеханику
Техника безопасности при проведении ремонтных работ Инструменты Перед началом работы Восстановление резьбовых соединений Советы по кузовному ремонту

Приложения
Приложение 1. Моменты затяжки резьбовых соединений, Н·м Приложение 2. Лампы, применяемые на автомобиле Приложение 3. Горюче-смазочные материалы и эксплуатационные жидкости

Схемы электрооборудования
Схема 1. Блок-схема Схема 2а. Система управления двигателем Схема 2б. Система управления двигателем Схема 2в. Система управления двигателем Схема 2г. Система управления двигателем Схема 2д. Система управления двигателем Схема 2е. Система управления двигателем Схема 3. Система питания Схема 4а. Система пуска двигателя автомобилей с механической коробкой передач Схема 4б. Система пуска двигателя автомобилей с автоматической коробкой передач Схема 5а. Система зарядки Схема 5б. Система зарядки Схема 6. Система зажигания Схема 7. Аудиосистема Схема 8а. Система охлаждения Ремонт Ford Fusion : Схема 8б. Система охлаждения Схема 9а. Роботизированная коробка передач Схема 9б. Роботизированная коробка передач Схема 9в. Роботизированная коробка передач Схема 9г. Роботизированная коробка передач Схема 10а. Антиблокировочная система (ABS) и система динамической стабилизации (ESP) автомобиля Схема 10б. Антиблокировочная система (ABS) и система динамической стабилизации (ESP) автомобиля Схема 11а. Диагностический разъем Схема 11б. Диагностический разъем Схема 11в. Диагностический разъем Схема 12а. Противоугонная система Схема 12б. Противоугонная система Схема 13. Подсветка комбинации и панели приборов Схема 14а. Комбинация приборов и подрулевые переключатели Схема 14б. Комбинация приборов и подрулевые переключатели Схема 15. Звуковой сигнал Схема 16. Часы Схема 17. Система отопления и вентиляции хема 18а. Система кондиционирования воздуха Схема 18б. Система кондиционирования воздуха Схема 18в. Система кондиционирования воздуха Схема 18г. Система кондиционирования воздуха Схема 19а. Внутреннее освещение салона Схема 19б. Внутреннее освещение салона Схема 20а. Габаритное освещение для вождения в светлое время суток (система DRL) Схема 20б. Габаритное освещение для вождения в светлое время суток (система DRL) Схема 20в. Габаритное освещение для вождения в светлое время суток (система DRL) Схема 21. Противотуманные фары Схема 22а. Блок-фары Схема 22б. Блок-фары Схема 23. Габаритное освещение и подсветка номерного знака Схема 24. Фонари заднего хода автомобилей, оснащенных механической или роботизированной коробкой передач Схема 25а. Стоп-сигналы Схема 25б. Стоп-сигналы Схема 26а. Указатели поворотов Схема 26б. Указатели поворотов Схема 26в. Указатели поворотов Схема 27. Задние противотуманные фонари Схема 28а. Наружные зеркала заднего вида Схема 29. Стеклоомыватель Схема 30. Обогрев стекла двери задка и зеркал Схема 31. Привод замков Схема 32. Центральный замок Схема 33. Подогрев сидений

automend.ru

Снятие и установка приводов передних колес

  1. Руководства по ремонту
  2. Ford Fusion 2002-2012
  3. Снятие и установка приводов передних колес

Приводы передних колес снимают для их замены при повреждении или для замены шарниров и их чехлов. Кроме того, приводы передних колес бывает необходимо снимать для получения доступа к другим агрегатам.

Примечание

Приводы левого и правого передних колес разной конструкции (привод правого переднего колеса изготовлен за одно целое с промежуточным валом), поэтому левый и правый приводы снимают частично разными приемами, описываемыми отдельно для каждого привода.

Вам потребуются: все инструменты для отсоединения шаровой опоры от поворотного кулака (см. «Замена шаровой опоры амортизаторной стойки»), рулевой тяги от поворотного рычага (см. «Замена наружного наконечника рулевой тяги»), а также торцовая головка и ключ «на 13», ключ для гаек колес.

Для снятия привода левого переднего колеса выполните следующие операции.

1. Снимите защиту картера двигателя (при ее наличии).

2. Слейте масло из коробки передач (см. «Замена масла в коробке передач»).

3. Снимите декоративный колпак левого переднего колеса (см. «Замена колеса»).

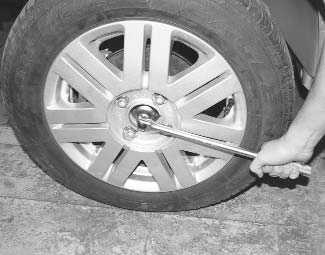

4. Ослабьте затяжку гайки ступицы и гаек крепления колеса.

Предупреждения

При выворачивании болта ступицы автомобиль должен стоять на земле!

Ослабляйте и затягивайте гайки крепления колес только на автомобиле, стоящем на земле.

5. Затормозите автомобиль стояночным тормозом, установите упорные бруски под задние колеса и приподнимите переднюю часть автомобиля, установив надежные опоры.

6. Снимите переднее колесо (см. «Замена колеса»).

Примечание

Если на автомобиле установлена антиблокировочная система тормозов (ABS), отсоедините колодку жгута проводов от датчика скорости вращения колеса.

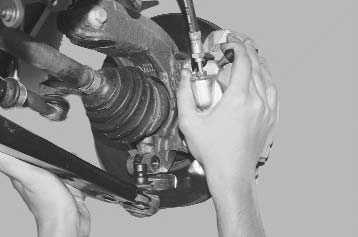

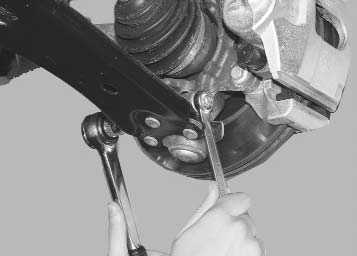

9. Ослабьте затяжку стяжного болта и извлеките болт из отверстия поворотного кулака.

10. Монтажной лопаткой подденьте поворотный кулак…

11. …и извлеките из него шаровую опору.

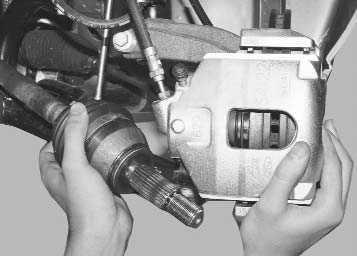

12. Немного отведите амортизаторную стойку в сторону и извлеките из ступицы хвостовик наружного шарнира равных угловых скоростей.

Полезный совет

Если не удается извлечь хвостовик шарнира усилием рук, выбейте его из ступицы легкими ударами молотка через деревянную проставку.

Предупреждение

Следите за тем, чтобы вал привода не выходил из корпуса внутреннего шарнира, так как это может привести к повреждению шарнира.

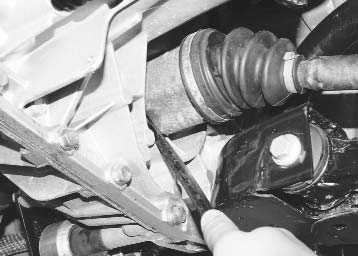

13. Уперев монтажную лопатку в картер коробки передач…

14. …выпрессуйте внутренний шарнир привода из полуосевой шестерни и снимите привод левого переднего колеса в сборе.

Примечание

Зазор между корпусом внутреннего шарнира и картером коробки передач очень мал, сразу вставить полностью в него конец монтажной лопатки невозможно. Введя заостренную часть монтажной лопатки в зазор, аккуратными ударами молотка вдоль лопатки вбейте ее конец вглубь зазора и отодвигайте ею корпус шарнира от картера как клином до момента выхода стопорного кольца хвостовика шарнира из шестерни полуоси. Затем окончательно выдвиньте лопаткой хвостовик шарнира из шестерни.

Предупреждения

При пользовании монтажной лопаткой при выпрессовке внутреннего шарнира из шестерни полуоси коробки передач не повредите картер коробки передач и шарнир.

Заменяйте стопорное кольцо хвостовика внутреннего шарнира новым при каждом снятии привода с автомобиля.

15. Для установки привода сначала введите шлицевый хвостовик корпуса наружного шарнира в ступицу колеса, установите упорную шайбу и заверните гайку ступицы до упора моментом 45 Н·м (4,5 кгс·м).

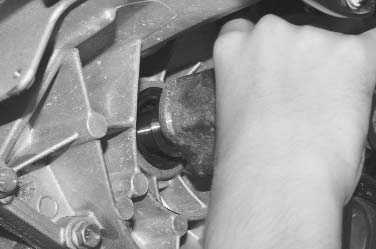

16. Затем введите шлицевый хвостовик корпуса внутреннего шарнира в сальник полуоси и немного проверните вал привода, чтобы совпали шлицы хвостовика шарнира и шестерни полуоси.

17. Отведите вниз рычаг передней подвески и резким движением амортизаторной стойки с поворотным кулаком запрессуйте привод в шестерню полуоси до момента фиксации привода стопорным кольцом.

18. Резким рывком за поворотный кулак попробуйте выдернуть хвостовик внутреннего шарнира из полуосевой шестерни. Если это удалось сделать, повторите установку шарнира в шестерню. Если и повторная попытка не привела к желаемому результату, замените стопорное кольцо хвостовика внутреннего шарнира.

19. После установки всех деталей залейте масло в коробку передач (см. «Замена масла в коробке передач»).

20. Установите колесо и заверните гайки крепления колеса до упора, не затягивая их окончательно.

21. Установите автомобиль на колеса, сняв с опор, и затяните гайку ступицы.

Предупреждение

Гайку ступицы окончательно затягивайте на автомобиле, стоящем на земле, моментом 100 Н·м (10 кгс·м). Перемещать автомобиль при незатянутой гайке ступицы категорически запрещено во избежание повреждения сепаратора подшипника ступицы.

22. Затяните гайки крепления колеса (см. «Замена колеса»).

23. Установите декоративный колпак колеса (см. «Замена колеса»).

Для снятия привода правого переднего колеса выполните следующие операции.

1. Выполните с правой стороны автомобиля операции 1–12, которые выполняли с левой стороны для снятия привода левого переднего колеса (см. выше).

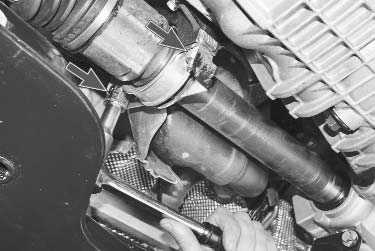

2. Отверните две гайки крепления скобы промежуточной опоры…

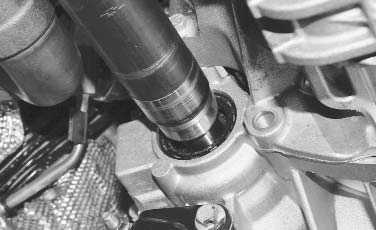

3. …извлеките хвостовик внутреннего шарнира из полуосевой шестерни…

4. …и снимите привод правого переднего колеса, выводя его из промежуточной опоры.

Примечание

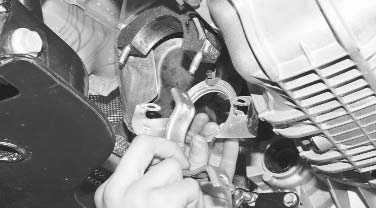

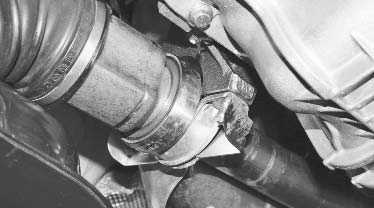

При необходимости снимите промежуточную опору…

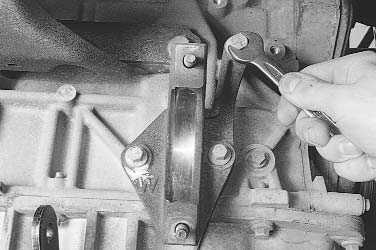

…выверните три болта крепления кронштейна промежуточной опоры к блоку цилиндров двигателя…

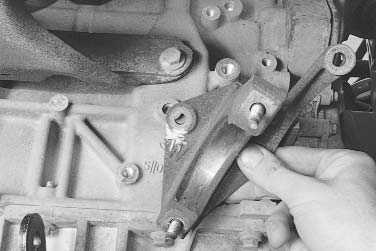

…и снимите кронштейн.

5. Для установки привода сначала введите шлицевый хвостовик корпуса наружного шарнира в ступицу колеса и заверните наборную гайку ступицы моментом 45 Н·м (4,5 кгс·м).

6. Затем введите шлицевый хвостовик корпуса внутреннего шарнира в сальник полуоси и немного проверните вал привода, чтобы совпали шлицы хвостовика шарнира и шестерни полуоси. Движением амортизаторной стойки с поворотным кулаком введите привод в шестерню полуоси до упора.

7. Установите и закрепите гайками скобу промежуточной опоры.

8. После установки всех деталей залейте масло в коробку передач (см. «Замена масла в коробке передач»).

9. Установите колесо и заверните гайки крепления колеса до упора, не затягивая их окончательно.

10. Установите автомобиль на колеса, сняв с опор, и затяните наборную гайку ступицы.

Предупреждение

Наборную гайку ступицы окончательно затягивайте на автомобиле, стоящем на земле. Гайку затяните моментом 100 Н·м (10 кгс·м). Перемещать автомобиль при незатянутой гайке ступицы категорически запрещено во избежание повреждения сепаратора подшипника ступицы.

11. Затяните гайки крепления колеса (см. «Замена колеса»).

12. Установите декоративный колпак колеса (см. «Замена колеса»).

Скачать информацию со страницы
↓ Комментарии ↓





Раздел 1. Устройство автомобиля
Общие сведения об автомобиле Паспортные данные Ключи автомобиля Приборы и органы управления Комбинация приборов Маршрутный компьютер Отопление (кондиционирование) и вентиляция салона Двери Ремни безопасности Сиденья Регулировка положения рулевого колеса Зеркала заднего вида Освещение салона Противосолнечные козырьки Капот Управление коробкой передач

Раздел 2. Рекомендации по эксплуатации
Правила техники безопасности и рекомендации Обкатка автомобиля Эксплуатация автомобиля в гарантийный период Подготовка автомобиля к выезду Заправка автомобиля бензином Использование домкрата Буксировка автомобиля

Раздел 3. Неисправностив пути
Двигатель не заводится Неисправности системы впрыска топлива Пропал холостой ход Перебои в работе двигателя Диагностика состояния двигателя по внешнему виду свечей зажигания Автомобиль движется рывками Автомобиль плохо разгоняется Двигатель заглох во время движения Упало давление масла Перегрев двигателя Аккумуляторная батарея не подзаряжается Пуск двигателя от внешних источников тока Неисправности электрооборудования Появились посторонние стуки Проблемы с тормозами Прокол колеса

Раздел 4. Техническое обслуживание
Общие положения Ежедневное обслуживание (ЕО) Первое техническое обслуживание (ТО-1) Второе техническое обслуживание (ТО-2)

Раздел 5. Двигатель
Особенности конструкции Возможные неисправности двигателя, их причины и способы устранения Полезные советы Проверка компрессии в цилиндрах Снятие и установка брызговика двигателя Замена опор подвески силового агрегата Установка поршня первого цилиндра в положение ВМТ такта сжатия Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Регулировка зазоров в приводе клапанов Головка блока цилиндров Снятие и установка двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания Система улавливания паров топлива

Раздел 6. Трансмиссия
Сцепление Коробка передач Приводы передних колес

Раздел 7. Ходовая часть
Передняя подвеска Задняя подвеска

Раздел 8. Рулевое управление
Особенности конструкции Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения Рулевая колонка Рулевые тяги Рулевой механизм

Раздел 9. Тормозная система
Особенности устройства Возможные неисправности тормозной системы, их причины и способы устранения Прокачка гидропривода тормозной системы Проверка положения педали тормоза Главный тормозной цилиндр Вакуумный усилитель тормозов Замена шлангов и трубок гидропривода тормозов Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз

Раздел 10. Электрооборудование
Особенности конструкции Диагностика неисправностей бортового электрооборудования Монтажные блоки Аккумуляторная батарея Генератор Стартер Выключатель (замок) зажигания Система управления двигателем Освещение, световая и звуковая сигнализация Замена моторедуктора стеклоочистителя ветрового окна Замена моторедуктора стеклоочистителя окна двери задка Снятие и установка омывателя стекла ветрового окна Замена моторедуктора стеклоподъемника передней двери Снятие и установка электродвигателя вентилятора радиатора системы охлаждения Снятие и установка электровентилятора отопителя Снятие и установка электродвигателя заслонки режима рециркуляции отопителя Замена дополнительного сопротивления электровентилятора отопителя Электрообогрев стекла двери задка Комбинация приборов Выключатели панели приборов Автомобильная аудиосистема Замена датчиков и выключателей Снятие и установка патрона прикуривателя Электронная противоугонная система дистанционного управления Иммобилизатор

Раздел 11. Кузов
Особенности конструкции Возможные неисправности кузова, их причины и способы устранения Снятие и установка облицовки радиатора Снятие и установка брызговиков колес и подкрылков Снятие и установка бамперов Снятие и установка переднего крыла Снятие и установка решетки короба воздухопритока Капот Боковые двери Дверь задка Крышка люка наливной трубы топливного бака Сиденья Снятие и установка облицовки тоннеля пола Система пассивной безопасности (SRS) Зеркала заднего вида Панель приборов Отопитель и кондиционер Арматура салона Снятие и установка облицовок салона Снятие и установка кожухов рулевой колонки Снятие и установка облицовок багажника Стеклоочиститель ветрового окна Стеклоочиститель окна двери задка Замена неподвижного остекления кузова Снятие и установка кронштейна полки крепления аккумуляторной батареи Уход за кузовом

Раздел 12. Колеса и шины
Технические характеристики Маркировка колесных дисков Маркировка шин Замена колес Колесные гайки Обкатка шин Хранение шин Балансировка колес Цепи противоскольжения Запасное колесо Проверка давления в шинах Проверка протектора шин Проверка вентиля Проверка радиального и бокового биения дисков

Раздел 13. Покупка запасных частей
Моторное масло Пластичные смазки Охлаждающие жидкости Тормозная жидкость Топливный фильтр тонкой очистки Воздушный фильтр Масляный фильтр системы смазки двигателя Свечи зажигания

Раздел 14. Поездка на СТО

Раздел 15. Зимняя эксплуатация автомобиля
Как подготовить автомобиль к зиме Рекомендации по пуску двигателя в сильный мороз Что полезно купить к зиме Полезные зимние советы

Раздел 16. Подготовка к техосмотру
Рекомендации Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств

Раздел 17. Советы начинающему автомеханику
Техника безопасности при проведении ремонтных работ Инструменты Перед началом работы Восстановление резьбовых соединений Советы по кузовному ремонту

Приложения
Приложение 1. Моменты затяжки резьбовых соединений, Н·м Приложение 2. Лампы, применяемые на автомобиле Приложение 3. Горюче-смазочные материалы и эксплуатационные жидкости

Схемы электрооборудования
Схема 1. Блок-схема Схема 2а. Система управления двигателем Схема 2б. Система управления двигателем Схема 2в. Система управления двигателем Схема 2г. Система управления двигателем Схема 2д. Система управления двигателем Схема 2е. Система управления двигателем Схема 3. Система питания Схема 4а. Система пуска двигателя автомобилей с механической коробкой передач Схема 4б. Система пуска двигателя автомобилей с автоматической коробкой передач Схема 5а. Система зарядки Схема 5б. Система зарядки Схема 6. Система зажигания Схема 7. Аудиосистема Схема 8а. Система охлаждения Ремонт Ford Fusion : Схема 8б. Система охлаждения Схема 9а. Роботизированная коробка передач Схема 9б. Роботизированная коробка передач Схема 9в. Роботизированная коробка передач Схема 9г. Роботизированная коробка передач Схема 10а. Антиблокировочная система (ABS) и система динамической стабилизации (ESP) автомобиля Схема 10б. Антиблокировочная система (ABS) и система динамической стабилизации (ESP) автомобиля Схема 11а. Диагностический разъем Схема 11б. Диагностический разъем Схема 11в. Диагностический разъем Схема 12а. Противоугонная система Схема 12б. Противоугонная система Схема 13. Подсветка комбинации и панели приборов Схема 14а. Комбинация приборов и подрулевые переключатели Схема 14б. Комбинация приборов и подрулевые переключатели Схема 15. Звуковой сигнал Схема 16. Часы Схема 17. Система отопления и вентиляции хема 18а. Система кондиционирования воздуха Схема 18б. Система кондиционирования воздуха Схема 18в. Система кондиционирования воздуха Схема 18г. Система кондиционирования воздуха Схема 19а. Внутреннее освещение салона Схема 19б. Внутреннее освещение салона Схема 20а. Габаритное освещение для вождения в светлое время суток (система DRL) Схема 20б. Габаритное освещение для вождения в светлое время суток (система DRL) Схема 20в. Габаритное освещение для вождения в светлое время суток (система DRL) Схема 21. Противотуманные фары Схема 22а. Блок-фары Схема 22б. Блок-фары Схема 23. Габаритное освещение и подсветка номерного знака Схема 24. Фонари заднего хода автомобилей, оснащенных механической или роботизированной коробкой передач Схема 25а. Стоп-сигналы Схема 25б. Стоп-сигналы Схема 26а. Указатели поворотов Схема 26б. Указатели поворотов Схема 26в. Указатели поворотов Схема 27. Задние противотуманные фонари Схема 28а. Наружные зеркала заднего вида Схема 29. Стеклоомыватель Схема 30. Обогрев стекла двери задка и зеркал Схема 31. Привод замков Схема 32. Центральный замок Схема 33. Подогрев сидений

automend.ru

Конструкция приводов передних колес автомобиля Форд Фьюжен

_____________________________________________________________________________

Конструкция приводов передних колес автомобиля Форд Фьюжен

Приводы передних колес автомобиля Ford Fusion (рис.16) состоят из внутренних 3 и наружных 8 шарниров равных угловых скоростей (ШРУС), соединенных валами 7.

Наружный шарнир ШРУС Форд Фьюжен обеспечивает возможность только угловых перемещений соединяемых валов.

Внутренний шарнир дополнительно к угловым обеспечивает осевые смещения валов при повороте передних колес и работе подвески.

Рис.16. Приводы передних колес Форд Фьюжн

А – привод правого переднего колеса; Б – привод левого переднего колеса; 1 – промежуточный вал; 2 – подшипник промежуточной опоры; 3 – внутренние шарниры равных угловых скоростей; 4 – большие хомуты крепления чехлов шарниров; 5 – чехлы шарниров; 6 – малые хомуты крепления чехлов шарниров; 7 – валы приводов; 8 – наружные шарниры равных угловых скоростей

Наружный шарнир ШРУС Ford Fusion типа Бирфильд состоит из корпуса, сепаратора, обоймы и шести шариков. В корпусе шарнира и в обойме выполнены канавки для размещения шариков.

Канавки в продольной плоскости выполнены по радиусу, что обеспечивает требуемый угол поворота наружного шарнира. Шлицевый наконечник корпуса наружного шарнира установлен в ступицу переднего колеса и прикреплен к ней болтом.

Обойма наружного ШРУС Форд Фьюжн установлена на шлицах вала 7 и зафиксирована на валу стопорным кольцом.

Внутренний шарнир типа Трипод состоит из корпуса и трех роликов на игольчатых подшипниках, надетых на цапфы трехшиповой ступицы. В корпусе шарнира выполнены пазы для роликов.

Трехшиповая ступица зафиксирована на валу стопорным кольцом, ролики позволяют ступице перемещаться в пазах корпуса шарнира в осевом направлении, благодаря чему привод может удлиняться или укорачиваться для компенсации взаимных перемещений подвески и силового агрегата.

Шлицевый наконечник корпуса внутреннего ШРУС Форд Фьюжен привода левого переднего колеса закреплен в полуосевой шестерне дифференциала пружинным стопорным кольцом, а шлицевый наконечник корпуса внутреннего шарнира привода А правого переднего колеса установлен в полуосевой шестерне без фиксации, так как корпус зафиксирован от осевого перемещения промежуточной опорой на двигателе, подшипник 2 которой напрессован на промежуточный вал 1, выполненный за одно целое с корпусом внутреннего шарнира.

В наружном шарнире установлены шарики одной сортировочной группы. Все детали шарнира селективно подобраны друг к другу, поэтому ремонтировать шарнир заменой от дельных деталей нельзя.

В запасные части поставляют только шарнир в сборе и малый ремкомплект, включающий в себя стопорное кольцо, чехол, хомуты крепления чехла и в некоторых случаях смазку.

Внутренний шарнир поставляют в запасные части в виде двух ремкомплектов: большого, включающего в себя все детали шарнира, и малого, аналогичного ремкомплекту наружного шарнира.

Для смазки шарниров применена специальная смазка с дисульфидом молибдена (отечественный аналог – ШРУС 4).

Полости всех шарниров защищены от попадания дорожной грязи и воды резиновыми гофрированными чехлами 5, закрепленными на корпусах шарниров и на валах приводов соответственно большими 4 и малыми 6 хомутами.

Для обеспечения устойчивости автомобиля и улучшения его управляемости при движении с высокой скоростью валы приводов левого и правого колеса выполнены одинаковой длины, а особенность компоновки моторного отсека автомобиля с поперечным расположением силового агрегата (главная передача смещена влево относительно продольной оси автомобиля) компенсирована установкой промежуточного вала, изготовленного за одно целое с корпусом внутреннего шарнира привода правого переднего колеса.

Поэтому приводы правого и левого колеса невзаимозаменяемы. Шарниры равных угловых скоростей ШРУС обоих приводов — одинаковы.

Замена ШРУС Форд Фьюжен

Если во время движения автомобиля Ford Fusion в поворотах слышны стуки в переднем приводе, проверьте шарниры равных угловых скоростей. Если при покачивании рукой вала привода ощущается люфт или порван защитный чехол, такой шарнир необходимо заменить.

Разбирать наружный шарнир (Бирфильд) практически не имеет смысла. Эта работа трудоемкая, а при порванном чехле попавшая в шарнир грязь уже привела детали шарнира в негодность.

Заменять детали шарнира в отдельности нельзя, самое оптимальное решение – заменить шарнир в сборе.

В крайнем случае допускается разборка для замены смазки внутреннего ШРУС (Трипод) Форд Фьюжн как более простого и менее подверженного попаданию воды и дорожной грязи. Появление следов смазки на шарнире указывает на то, что чехол порван.

Снимите привод переднего колеса в сборе.

Очистите детали и осмотрите привод колес:

– наружный шарнир равных угловых скоростей должен поворачиваться с легким усилием без рывков и заеданий, радиальных и осевых люфтов. При их наличии замените шарнир;

– внутренний ШРУС Форд Фьюжен должен перемещаться в угловых и осевых направлениях с легким усилием, при этом не должно ощущаться рывков, заеданий и радиальных люфтов. В противном случае замените внутренний шарнир;

– защитные чехлы наружного и внутреннего шарниров не должны иметь трещин и разрывов. Поврежденные чехлы замените;

– вал привода колес не должен быть деформирован. Деформированный вал замените.

Для замены наружного шарнира ШРУС Форд Фьюжн и его чехла отсоедините отверткой или перекусите бокорезами замок хомута крепления большого чехла наружного шарнира и снимите хомут.

Сдвиньте защитный чехол с корпуса шарнира и сбейте с вала молотком через бородок обойму шарнира, преодолевая усилие стопорного кольца.

Снимите наружный шарнир со шлицев вала.

Снимите стопорное кольцо, выведя его отверткой из проточки вала.

Снимите малый хомут чехла наружного шарнира.

Снимите защитный чехол.

Перед установкой нового наружного ШРУС Форд Фьюжен заполните его полость смазкой (если шарнир не был смазан изготовителем) в количестве около 100 г.

Причем сначала заполните корпус шарнира, а затем равномерно распределите остальную смазку в гофрах чехла.

Установите чехол наружного шарнира и шарнир в порядке, обратном снятию. При установке шарнира на вал напрессовывайте шарнир ударами молотка по хвостовику шарнира через выколотку из мягкого металла до момента фиксации обоймы шарнира стопорным кольцом.

Для разборки и замены внутреннего ШРУС Форд Фьюжен и его чехла снимите хомуты крепления чехла шарнира к его корпусу и к валу.

Если разбираете шарнир для замены чехла и предполагаете установить прежний шарнир, пометьте любым способом (например, керном, надфилем или краской) взаимное расположение корпуса шарнира и вала привода.

Сдвиньте чехол с корпуса шарнира и отсоедините корпус от привода.

Пометьте положение ступицы внутреннего ШРУС относительно вала.

Поддев отверткой стопорное кольцо ступицы шарнира, извлеките кольцо из проточки вала.

Снимите со шлицев вала ступицу с роликами, затем снимите с вала защитный чехол.

Промойте все металлические детали керосином до полного удаления старой смазки.

Осмотрите ролики, ступицу и внутреннюю полость корпуса. Задиры, вмятины и коррозия не допускаются.

Ролики должны вращаться на своих подшипниках свободно, без заеданий. Если обнаружены неисправности, замените ШРУС Ford Fusion в сборе.

Установите на вал чехол шарнира и закрепите его хомутом.

Установите на шлицы вала ступицу шарнира, совместив нанесенные при разборке метки, и зафиксируйте ее стопорным кольцом.

Заполните полость внутреннего ШРУС смазкой в количестве около 100 г. Причем сначала заполните корпус шарнира, а затем равномерно распределите остальную смазку в гофрах чехла.

Установите корпус шарнира, совместив нанесенные при разборке метки.

Наденьте на корпус шарнира чехол и закрепите его хомутом.

Замена подшипника промежуточной опоры Форд Фьюжен

Подшипник промежуточной опоры автомобилей Форд Фьюжен можно снять с промежуточного вала правого привода без разборки внутреннего шарнира.

Однако в этом случае необходимо соблюдать осторожность, чтобы не повредить чехлы привода. Попросите помощника придерживать привод за промежуточный вал.

Подшипник промежуточной опоры обычно снимают для замены при его повреждении. В этом случае дополнительное повреждение подшипника при спрессовке с приложением усилия к наружному кольцу не имеет значения.

Если на вновь устанавливаемом приводе этот подшипник отсутствует, целесообразно установить на него новый подшипник, а не спрессованный со старого привода и имеющий уменьшенный ресурс.

Снимите привод правого переднего колеса Форд Фьюжен.

Уперев монтажную лопатку в наружное кольцо подшипника, спрессуйте подшипник с промежуточного вала.

При отсутствии нового подшипника допускается его снятие с прежнего привода ударами по внутреннему кольцу через тонкое зубило.

Попросите помощника придерживать вал и напрессуйте подшипник на вал ударами по внутреннему кольцу через зубило или монтажную лопатку.

Снятие и установка приводов передних колес Форд Фьюжен

Приводы передних колес снимают для их замены при повреждении или для замены шарниров и их чехлов. Кроме того, приводы передних колес бывает необходимо снимать для получения доступа к другим агрегатам.

Приводы левого и правого передних колес различаются по конструкции (привод правого переднего колеса изготовлен за одно целое с промежуточным валом), поэтому левый и правый приводы снимают частично разными приемами, описываемыми отдельно для каждого привода.

Для снятия привода левого переднего колеса Форд Фьюжн выполните следующие операции:

Снимите защиту картера двигателя.

Слейте масло из механической коробки передач или рабочую жидкость из автоматической коробки передач.

Снимите декоративный колпак левого переднего колеса Ford Fusion.

Ослабьте затяжку гайки ступицы и гаек крепления колеса.

Затормозите автомобиль стояночным тормозом, установите упорные бруски под задние колеса и приподнимите переднюю часть автомобиля, установив надежные опоры.

Снимите переднее колесо.

Отверните наборную гайку ступицы.

Отсоедините от поворотного рычага левую рулевую тягу.

Ослабьте затяжку стяжного болта и извлеките болт из отверстия поворотного кулака.

Монтажной лопаткой подденьте поворотный кулак и извлеките из него шаровую опору.

Немного отведите амортизаторную стойку в сторону и извлеките из ступицы хвостовик наружного шарнира равных угловых скоростей.

Уперев монтажную лопатку в картер коробки передач, выпрессуйте внутренний ШРУС Форд Фьюжен привода из полуосевой шестерни и снимите привод левого переднего колеса в сборе.

Для установки привода сначала введите шлицевый хвостовик корпуса наружного шарнира в ступицу колеса, установите упорную шайбу и заверните гайку ступицы до упора моментом 45 Нм (4,5 кг/см).

Затем введите шлицевый хвостовик корпуса внутреннего ШРУС Ford Fusion в сальник полуоси и немного проверните вал привода, чтобы совпали шлицы хвостовика шарнира и шестерни полуоси.

Отведите вниз рычаг передней подвески и резким движением стойки амортизатора с поворотным кулаком за прессуйте привод в шестерню полуоси до момента фиксации привода стопорным кольцом.

Резким рывком за поворотный кулак попробуйте выдернуть хвостовик внутреннего шарнира из полуосевой шестерни.

Если это удалось сделать, повторите установку шарнира в шестерню. Если и повторная попытка не привела к желаемому результату, замените стопорное кольцо хвостовика внутреннего шарнира.

После установки всех деталей залейте масло в механическую коробку передач или рабочую жидкость в автоматическую коробку передач.

Установите колесо и заверните гайки крепления колеса до упора, не затягивая их окончательно.

Установите автомобиль на колеса, сняв с опор, и затяните гайку ступицы.

Для снятия привода правого переднего колеса Форд Фьюжн выполните следующие операции:

Выполните с правой стороны автомобиля такие же операции, которые выполняли с левой стороны для снятия привода левого переднего колеса.

Отверните две гайки крепления скобы промежуточной опоры Форд Фьюжен, извлеките хвостовик внутреннего шарнира из полуосевой шестерни и снимите привод правого переднего колеса, выводя его из промежуточной опоры.

При необходимости снимите промежуточную опору, после чего выверните три болта крепления кронштейна промежуточной опоры к блоку цилиндров двигателя и снимите кронштейн.

Для установки привода сначала введите шлицевый хвостовик корпуса наружного ШРУС в ступицу колеса и заверните наборную гайку ступицы моментом 45 Нм (4,5 кг/см).

Затем введите шлицевый хвостовик корпуса внутреннего шарнира в сальник полуоси и немного проверните вал привода, чтобы совпали шлицы хвостовика шарнира и шестерни полуоси. Движением стойки амортизатора с поворотным кулаком введите привод в шестерню полуоси до упора.

Установите и закрепите гайками скобу промежуточной опоры.

После установки всех деталей залейте масло в механическую коробку передач или рабочую жидкость в автоматическую коробку передач.

Установите колесо и заверните гайки крепления колеса до упора, не затягивая их окончательно.

Установите автомобиль на колеса, сняв с опор, и затяните наборную гайку ступицы.

Затяните гайки крепления колеса.

Установите декоративный колпак колеса.

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

Форд Фокус 2

_____________________________________________________________________________

_____________________________________________________________________________

Форд Фокус

Форд Фьюжен, Фиеста

Форд Мондео

Форд Транзит

avtosteh.ru

Замена подшипника приводного вала Форд фьюжн

Замена подшипника промежуточной опоры полуоси Ford Fusion 1.6i

Замена промежуточного подшипника и сальника правого привода на Ford Fusion.

Замена подшипника промежуточного вала

Замена подвесного подшипника (вибрация и гул при езде) #Ремонт Своими Руками

Замена пыльника ШРУСа Ford Fusion

Форд Фокус 2(Ford Focus)как заменить передний ступичный подшипник и подшипник промежуточного вала.

Ford Fusion проверка подвесного подшипника

как разобрать подвесной подшипник правого привода сузуки игнис

Форд Фьюжн подшипник промежуточного вала привода

Замена подшипника промежуточного вала

Также смотрите:

  • Дома на Ford f150
  • Мастерская к power Форд Фокус с макс
  • Сборка двигателя Форд скорпио видео
  • Регулировка капота Форд фьюжн
  • Ford ranger лампы для фар
  • Магнетолы на Форда
  • Установка гбо на Форд куга 2014
  • Форд эскорт купе 2000
  • Отзыв о Форд Фокус 3 105 л с видео
  • Двигатель Форд Scorpio
  • Фара Форд C-Max линзованная
  • Форд Фокус 3 то 80000км
  • Теплозащита глушителя Форд Фокус 2
  • Как поменять форсунку на Форд Транзит
  • Передние пружины на Форд Транзит 2008
Главная » Новости » Замена подшипника приводного вала Форд фьюжн

fordport.ru

Замена промежуточного подшипника и сальника правого привода на Ford Fusion.

  • Опубликовано 5 Сентября 2016

    Автор: Artem Kirzhner

    Замена промежуточного подшипника и сальника правого привода на Ford Fusion.

Похожее видео



videoremont-mashin.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
