Почему выходит из строя катушка зажигания – Первые признаки неисправности катушки зажигания

Содержание

Катушка зажигания: проблемы и их решения. — журнал За рулем

Говорят, в недалеком будущем такой элемент, как катушка зажигания, перестанет существовать, за счет внедрения свечей зажигания нового поколения, большинство из нас все еще будет эксплуатировать транспортные средства с существующей на сегодняшний день системой зажигания. В этой статье мы попробуем разобраться в основных проблемах, которые возникают из-за неисправности катушки зажигания, а также причины выхода ее из строя.

ignition_coils

Система зажигания — это целый ряд приборов и устройств, каждый из которых выполняет свою собственную функцию для обеспечения оптимального режима работы двигателя, где катушка выполняет функции трансформатора, индуцируя высокое напряжение в низкое. Основные элементы катушки зажигания — это первичная обмотка, вторичная обмотка и электрические разъемы.

Тонкая вторичная обмотка располагается вокруг металлического стержня и представляет собой изолированную медную проволоку толщиной 0,05 — 0,1 мм, поверх которой наматывается первичная обмотка с медным покрытием толщиной 0,6 — 0,9 мм. Существует два основных типа катушек: двухискровая и одноискровая катушка зажигания.

Двухискровые катушки зажигания, как правило, устанавливаются в систему со статическим высоковольтным распределением, где одна катушка обеспечивает высоким напряжением две свечи зажигания. Такой тип катушки используется в двигателях с четным числом цилиндров, среди которых такие популярные марки, как современные Ford Focus, Mitsubishi Lancer, Toyota Corolla, Mazda 3, Volkswagen Golf и многие другие. Четырехцилиндровый двигатель, к примеру, является самым популярным среди Российских покупателей, т.к. наиболее широко представлен на нашем рынке и идеально подходит для тех, кто находится в поиске бюджетного варианта.

Одноискровые же катушки зажигания устанавливаются на каждый цилиндр над свечой зажигания. Особенность одноискровой системы зажигания — необходимость сенсорного датчика распределительного вала для того, чтобы различить ВМТ (верхняя мертвая точка) сжатия и ВМТ газообмена. Одноискровые катушки зажигания имеют различные конструкции: в виде отдельных катушек зажигания (например, в некоторых моделях BMW) или в виде катушечных блоков, где одиночные катушки собраны в одном пластмассовом корпусе (например, в автомобилях марки Opel).

Какой бы тип катушки ни стоял в вашем автомобиле, никто не застрахован от выхода из строя данного компонента. Неисправности проявляются по-разному и вот некоторые из них: пропуски зажигания, слабый разгон или потеря мощности, ошибка на панели приборов, блок управления двигателя переходит в режим safe-mode, а также самый критичный вариант, когда двигатель просто не заводится. Данные неисправности могут возникать как при всех режимах работы двигателя, так и при одном определенном.

Причин может быть множество: внутреннее короткое замыкание, когда из-за процесса старения катушка перегревается. Также время зарядки катушки может возрастать за счет слишком низкого источника напряжения (слабого аккумулятора), что впоследствии приведет к преждевременному износу или повышенной нагрузке блока управления зажигания. Негерметичность узлов двигателя и течи могут стать причиной замыкания, вызвав тем самым нарушение работы системы зажигания.

Специалисты компании Hella советуют начинать поиск причины неисправности с визуальной проверки: разъемы, провода, свечи и распределитель зажигания, а также следы окисления. Если во время визуальной проверки неисправности или какие-либо другие недостатки не обнаружены, рекомендуется проверить систему зажигания с помощью осциллоскопа, который при оценке первичной и вторичной обмоток, даст информацию обо всех составных частях системы.

Подключение осциллоскопа не вызывает трудностей в случае с двухискровыми катушками, а также в случае с одноискровыми, которые установлены отдельно от колпачка свечей зажигания, т.к. высоковольтные провода открыты для доступа. Совсем по-другому дело обстоит с одноискровыми катушками зажигания, которые совмещены со свечными колпачками.

Используя комплект переходных проводников, снимаются осциллограммы первичной и вторичной обмоток для всех цилиндров одновременно (например, в случае с автомобилями BMW). Если же такого комплекта нет, можно, изготовить вспомогательный кабель из свечного колпачка, который после снятия катушки, подключается между свечой зажигания и катушкой. Показатели осциллоскопа сохраняются, и операция проделывается аналогичным образом для других цилиндров, после чего сравниваются все данные.

Если в одноискровой катушке зажигания размещен оконечный каскад (например, в случае с автомобилями Volkswagen/Audi с двигателем FSI), измерить первичное напряжение невозможно, поэтому измеряется ток в первичной обмотке, подключив ее к плюсу или к массе катушки зажигания. Для измерения напряжения вторичной обмотки, снова понадобится вспомогательный кабель для подключения к осциллоскопу.

Эти системы зажигания оснащены устройством распознавания пропуска цилиндров, которые способны определить возможный пропуск. На автомобилях с двойным зажиганием и одноискровыми катушками (например, Smart) можно с помощью двухканального осциллоскопа вывести на экран как напряжение первичной, так и напряжение вторичной обмотки.

Другим способом диагностики является измерение величины сопротивления с помощью омметра. В зависимости от системы зажигания и строения самой катушки, применяются показатели, которые считаются нормой для исправного компонента.

Помимо вышеперечисленного, рекомендуется проверка сенсорных датчиков коленчатого и распределительного валов, а также датчика детонации. При проведении всех работ, не следует оставлять без внимания тот факт, что неисправности, которые определены с помощью осциллоскопа, могут быть объяснены также неисправностями механических час

www.zr.ru

Модуль зажигания: признаки и причины неисправности, проверка, ремонт

Воспламенение бензина в цилиндрах двигателя внутреннего сгорания происходит при помощи искры, которую генерирует система зажигания. Модуль зажигания – основной элемент системе, создающий искру на свечах при помощи высокого напряжения. Каждый производитель автомобилей разрабатывает и производит свой оригинальный модуль, но принцип его работы одинаков для всех устройств. В процессе эксплуатации отклонение от заданных параметров или поломка модуля зажигания отрицательно сказывается на работе двигателя вплоть до выхода из строя силового агрегата.

Назначение и принцип работы

Модуль зажигания ВАЗ 2110

Модуль зажигания современного автомобиля выполняет функцию генерации высокого напряжения для образования искры на свечах. Он состоит из двух катушек с замкнутым магнитопроводом и двухканального коммутатора. Иногда коммутатор выполнен в виде отдельного устройства, но в большинстве случаев его совмещают с электронным БУ двигателя. Внешне модули отличаются по числу проводов разъема подключения: модуль с коммутатором имеет 4 провода, а спаренные катушки – 3.

Модуль зажигания контролируется ЭБУ, который подает в нужный момент на обмотки его катушек постоянное напряжение в виде низковольтных управляющих сигналов. Конец сигнала является началом искры. Благодаря магнитной индукции, в момент подачи генерируется высокое напряжение, создающее искру на свече зажигания. Устройство располагают в подкапотном пространстве, его легко определить по высоковольтным проводам, идущих к свечам зажигания.

Признаки неисправности модуля зажигания

Проверка модуля зажигания на выкрученной свечи

Неисправность модуля зажигания определяют по следующим признакам:

  1. Затрудненный пуск холодного двигателя из-за отсутствия искры на одной или нескольких свечах.
  2. Плавающие обороты двигателя на холостом ходу – ситуация, при которой частота оборотов изменяется без каких-либо действий со стороны водителя.
  3. Провалы в мощности, что проявляется при ускорениях и движении на затяжной подъем.
  4. Падение мощности двигателя.
  5. Не работает 1-4 или 2-3 цилиндр (двигатель «троит»).
  6. Индикация сигнализатора «Cheсk Еngine».

Возможные причины неисправности модуля зажигания

Несмотря на высокую надежность и прочность модуля зажигания, при эксплуатации он может выйти из строя, подобно любому другому механизму. Среди всех возможных причин поломок, в 9 из 10 случаев возникают и диагностируются следующие:

  1. Применение в системе зажигания несоответствующих компонентов. Высоковольтные провода подбирают, исходя из параметров модуля, так как чрезмерно высокое или пониженное напряжение создает сбои в работе или пережигает контакты.
  2. Бракованные или поврежденные детали, некачественная сборка. Бракованные комплектующие быстрее ломаются и выводят из строя другие узлы или элементы системы. Практика показывает, что подбор качественных компонентов и их периодическая диагностика позволяют оставаться модулю работоспособным в течение длительного времени.

Проверка модуля зажигания

Проверка модуля зажигания на работоспособность осуществляется следующими способами:

Замена модуля зажигания на заведомо исправный

1. Самый простой способ – подключение заведомо рабочего модуля. При этом устройства должны быть полностью идентичны, высоковольтные провода исправны, и проверена надежность контактов.

Проверка контактов на модуле зажигания

2. Шевеление модуля, которое позволяет выявить ненадежные контакты. Для этого шевелят колодку проводов, и сам модуль. Если в процессе воздействия двигатель реагирует изменением работы, значит причина неполадок кроется в плохом контакте.

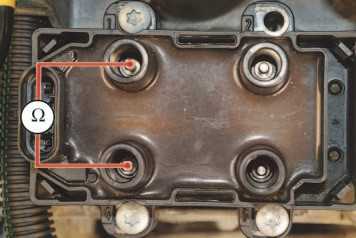

Замер сопротивления на выводах модуля зажигания

3. Измерение сопротивления. Для этого понадобится тестер, переключенный в режим омметра. Проводят измерения на парных выводах модуля между 1 и 4, а также 2 и 3 цилиндром. Величина сопротивления должна быть одинакова, и приближаться к показателю 5,4 кОм.

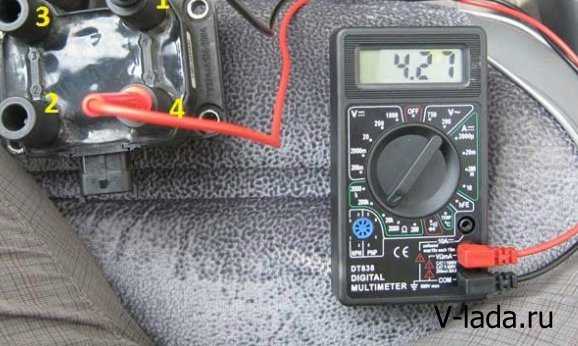

Проверка модуля зажигания при помощи тестера

4. Проверка напряжения тестером. Один щуп прибора прикладывают к контакту А колодки, второй на массу. После включения зажигания снимают показания прибора. При исправном проводе он покажет напряжение 12 В, при его отсутствии проверяют предохранитель, защищающий модуль зажигания. После проверяют целостность цепи контрольной лампой 12 В. Один конец провода прикладывают к контакту А и вращают стартер. Если лампа не мигает – цепь оборвана. Процедура аналогично повторяется с другими контактами.

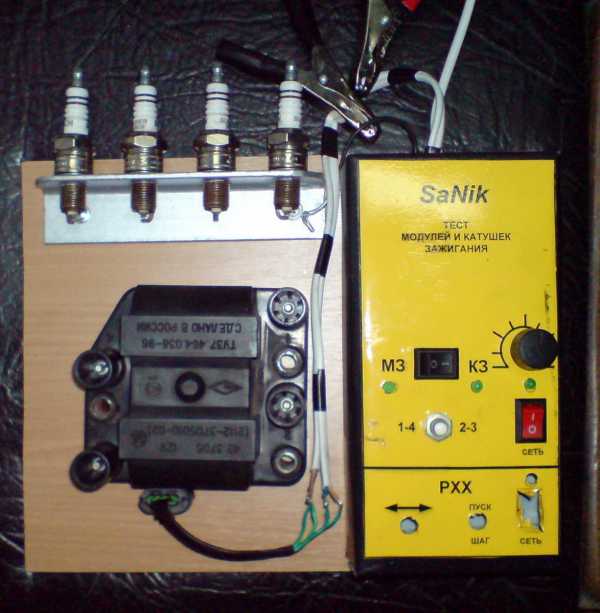

Диагностика модуля зажигания профессиональным оборудованием

5. Диагностика на сервисной станции при помощи подключения компьютера со специальным программным обеспечением к ЭБУ. Неисправности обнаруживаются в виде ошибок, обозначенных буквенно-числовым кодом, после чего проводится более глубокая диагностика неисправности для принятия решения – ремонта модуля зажигания, или его замены. Аналогичная проверка проводится на специализированной СТО при помощи осциллографа.

Ремонт

Модуль зажигания ваз 2107

Модуль с целью проведения ремонта демонтируют и вскрывают. Для этого понадобятся:

  1. Торцевые ключи с головками на 1, 13 и 17.
  2. Шестигранник на 5.
  3. Отвертка.
  4. Паяльник.
  5. Флюс для алюминия.
  6. Многожильный провод.
  7. Лак для ногтей.

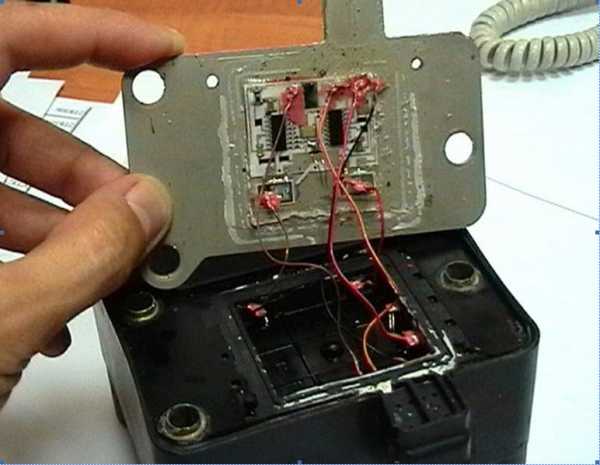

Вскрытие модуля зажигания

Ремонт модуля зажигания производится в следующем порядке:

  1. На снятом устройстве открывают корпус, поддев его отверткой.
  2. Убирают силиконовую пленку, покрывающую плату.
  3. От ВВ контактов убирают весь алюминий.
  4. На плате взамен всех демонтированных старых припаивают новые провода. Для этого поверхность коллектора очищают от налета, после плату нагревают до 180оС (о наступлении нужной температуры даст знать характерный запах). В процессе пайки концы проводов подсоединяют к модулю.
  5. По окончании операции все контакты, плату и модуль замазывают лаком для ногтей.
  6. Устройство собирают в обратном порядке, устанавливают на автомобиль и запускают двигатель. В случае нормальной работы модуль зажигания заклеивается герметиком намертво, при этом провода заправляются внутрь полости таким образом, чтобы по краям они не оказались зажатыми пластиной.

Если устройство не заработало, то поломку внутри модуля следует искать более тщательно. Может быть из строя вышел транзистор, электронный компонент или произошел обрыв в катушке. Такой ремонт имеет смысл только в том случае, если его цена будет существенно ниже стоимости новой детали.

voditelauto.ru

Проверка и ремонт катушки зажигания своими руками.

Эта деталь является одной из главной системы зажигания бензиновых двигателей. Большое значение катушке придаётся потому, что сжатая большим давлением топливовоздушная смесь может воспламениться только искрой свечи. Чтобы пробить искровой промежуток необходимо подать высокое напряжение. Величина его более 30 тысяч Вольт. Это напряжение вырабатывается катушкой зажигания.

По мере совершенствования конструкции автомобиля, происходили изменения систем зажигания транспортных средств. Разработаны и успешно используются несколько типов катушек для получения высоковольтного напряжения, но назвать их взаимозаменяемыми нельзя.

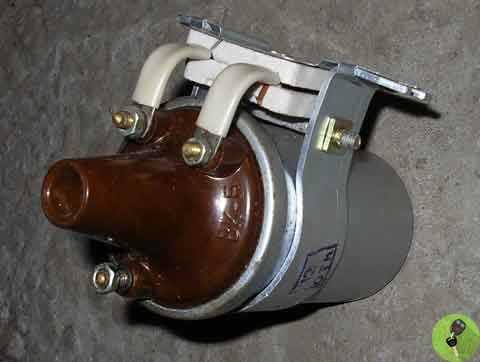

Катушка автомобилей «Москвич»

На фотографии показана катушка автомобилей «Москвич». Особенностью изделия является наличие дополнительного сопротивления, подсоединяемого параллельно первичной обмотке. Применяется в контактных системах зажигания.

Увеличение мощности силового агрегата потребовало повысить степень сжатия двигателя, а это влечёт увеличение высокого напряжения. Поэтому изменилась система искрообразования, в том числе катушка. Дальнейшая модернизация изделия привела к появлению изделий с четырьмя выводами высоковольтных проводов, сдвоенные, индивидуальные образцы.

Внешний вид устройства семейства автомобилей ВАЗ 2108

Внешний вид устройства семейства автомобилей ВАЗ 2108 показывает отличие от предшествующей конструкции.

На фото деталь инжекторных двигателей, данная катушка устанавливается непосредственно на свечу зажигания.

Свидетельства неисправностей

Случается, что эта деталь создаёт проблемы водителю и автомобилю. Основных признаков отказов выделяют два, пропуски зажигания, невозможность запустить двигатель. Опытные водители определяют признаки «ушами», говорят, мотор «троит». Современные автомобили с бортовым компьютером сигнализируют о неисправности водителю.

Пропуск зажигания позволяют с трудом добраться до ближайшего сервиса, но при полном отказе такое возможно только на буксире или эвакуаторе. Правда, в тех случаях, когда мотор обслуживает несколько катушек, при отказе одной из них, продолжение движения возможно, но об экономии топлива и высоких скоростях придётся забыть.

Что предпринимают в таком случае

Самое простое, это заменить неисправную деталь. Встречаются водители, которые возят в багажнике такую деталь, заменить её своими руками довольно просто. В некоторых случаях производят ремонт катушки зажигания, но только в том случае, если отсутствует межвитковое замыкание, обрыв обмоток. Перед заменой или ремонтом нужна проверка катушки зажигания.

Выполняют её мультиметром, автомобильным тестером, контрольной лампочкой. Обрыв обмоток, добавочного резистора или замыкание витков обнаруживают измерением сопротивления. Пробой изоляции или утечку высокого напряжения на массу автомобиля можно увидеть. На устранении таких проблем остановимся подробнее.

При проверке исправности источника высокого напряжения контактной системы зажигания, нельзя оставлять включенной систему зажигания. Это может привести к выходу из строя катушки, так как на неё поступает ток значительной величины.

О ремонте таких деталей.

Старые модели грешат проблемой, когда перегорает добавочное сопротивление. Такое «горе» поправимо своими руками. Для ремонта его необходимо демонтировать, перед этим следует запомнить расположение подходящих проводов. Перегоревший добавочный резистор перематывают. Используют провод из стали Ст0 диаметром 0,4 мм и длиной примерно 140 см.

Наматывать следует на сердечнике диаметром 0,5 мм. Готовую спираль приклёпывают заклёпками к контактным пластинам, укладывают в желобок керамической пластины, заливают жидким стеклом или эпоксидной смолой. По нему протекает ток, нагревающий спираль, поэтому её заливают компаундом. Сопротивление обмотки проверяют мультиметром, оно должно иметь значение 1,25 – 1,4 Ом.

Можно использовать никелиновый провод марки НП 2. Диаметр выбирают примерно 0,3 мм, намотку производят на оправке диаметром 3,5 – 4 мм. Это выполняют своими руками, используя приспособление для намотки витков, дрель или другие приспособления.

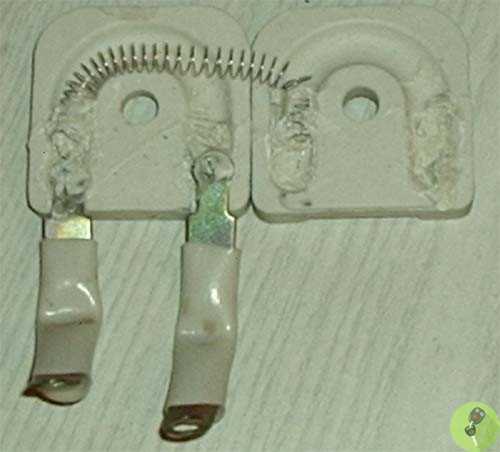

На снимке видно оборванное сопротивление «Москвич 412».

У более современных изделий отсутствует дополнительное сопротивление, но их преследуют другие виды неисправностей, которые легко обнаружить внешним осмотром. К ним относят механические повреждения корпуса, сколы карболитовой крышки, износ резьбы на контактных винтах, пробой высоковольтного импульса на массу.

Неисправную крышку, которую пробивает, заменяют новым изделием. Нужно аккуратно развальцевать края металлического корпуса, извлечь дефектную деталь, установить новую крышку. После этого снова завернуть края корпуса. Обычно работоспособность удаётся восстановить.

Важно! Катушка охлаждается трансформаторным маслом, поэтому старайтесь его не разлить. Если такое вдруг произошло, нужно добавить необходимое количество жидкости.

Некоторые водители пытаются восстановить трещины или сколы крышки эпоксидной смолой. Для этого они изготавливают «хитроумную опалубку», которую заливают смесью эпоксидной смолы с наполнителем. В некоторых случаях ремонт своими руками получается, но в большинстве случаев это ненадолго.

Что ещё можно посоветовать

Выходят из строя и современные изделия, которые также восстанавливают. Симптомы поломок такие же, определяют их визуально или мультиметром. Чаще всего пробивает высокое напряжение. Такую проблему легко устранить своими руками. Нужно купить в магазине радиодеталей отрезок термоусадочной трубки диаметром 23 – 25 мм. Неисправный прибор следует обезжирить и одеть трубку. Далее доступным способом нагреть её для усадки, затем повторить то же самое со вторым слоем.

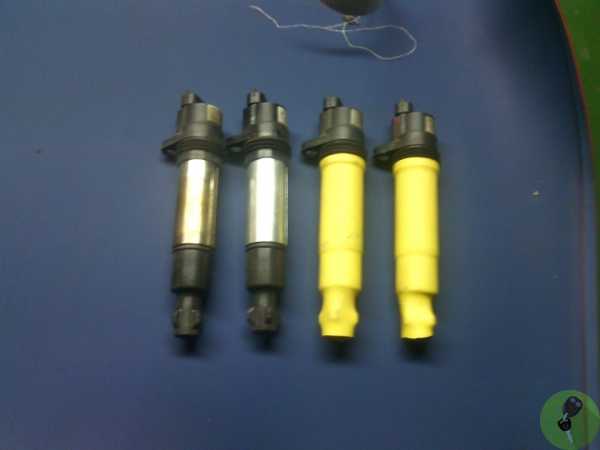

На снимке видно две катушки с термоусадочной трубкой.

Многие водители задаются вопросом о том, почему иногда новая деталь, за которую отдана приличная сума, быстро выходит из строя. Однозначный ответ дать трудно, но такое случается. Как только появляются симптомы неисправностей, приходится брать мультиметр и проверять работоспособность. Требуется измерить сопротивление между экраном (массой) и выводом для провода или наконечника свечи. Сопротивление в этом месте должно быть в пределах 1,2 Мом.

Если оно меньше или значительно больше указанного предела, ток высоковольтного импульса проходить не будет. Особенно часто с такой проблемой сталкиваются на индивидуальных катушках. Возникшую неисправность можно попытаться устранить своими руками. Расположение контакта для провода или свечи находится глубоко, но к нему нужно добраться. Ножовкой по металлу аккуратно спиливают наконечник из пластика возле самого наплыва.

Далее надфилем нужно удалять пластик в районе контакта до появления слоя эпоксидной смолы, обычно жёлтого цвета. После этого напильником снова удаляют смолу до появления пятака и контактного провода. Признаки поломки видны невооружённым глазом, это отсутствие контакта между проводом обмотки и контактным пятаком. Его следует тщательным образом пропаять, после этого собирают обратно.

Снова понадобиться эпоксидная смола, спиленный наконечник, в котором предварительно удаляют следы, которые оставил ток высокого напряжения. Его следы отчётливо видны на внутренней части наконечника. Устанавливают наконечник, стык заливают смолой. Его расположение должно быть как можно ближе к основанию.

opuske.ru

Катушка зажигания — проблемы и неисправности

Современные автомобили имеют сложно организованную «начинку» из электронных и электротехнических составляющих. Электроника управляет машиной, диагностирует её неполадки, индицирует неисправности. Катушка зажигания является важной составляющей электротехнической основы автомобиля. Она является трансформатором, который генерирует высоковольтный электрический импульс.



Катушка зажигания — проблемы и неисправности

На катушке находятся два провода обмотки: первичная образована толстым коротким проводом, обёрнутым вокруг катушки небольшим количеством оборотов. Она воспринимает импульсы с низким напряжением до двенадцати вольт и передаёт их на вторичную обмотку.

Тонкий провод вторичной обмотки делает вокруг катушки большое количество витков, что позволяет генерировать импульсы с высоким напряжением до двадцати и даже тридцати тысяч вольт. Ток протекает по первичной обмотке, создавая магнитное поле, которое, при прерывании тока, передаётся на обмотку высокого напряжения. Количество витков в обмотках отличается и это позволяет повышать напряжение тока, продуцирует искру на свече зажигания и возгорание топливной смеси.

На автомобилях могут стоять два типа систем зажигания. Это контактная система и система бесконтактного зажигания, в которых образуется ток высокого напряжения и распределяется по свечам. При этом в контактной системе используется механическое прерывание тока низкого напряжения в катушке. Такая система устанавливается на отечественных авто, так называемой «классике».

В более современных машинах используется бесконтактная система, в которой роль прерывателя тока с низким напряжением выполняет бесконтактный датчик. Это снижает расход горючего, повышает мощность двигателя, позволяет снизить количество вредных выбросов.

Диагностика неисправности катушки зажигания

Процесс работы катушки заключается в подаче на неё напряжения и отключения его. Для диагностики работы катушки, из распределителя зажигания достаётся провод высокого напряжения, при этом он отсоединяется от крышки распределителя. При прокручивании коленного вала, когда размыкаются контакты, появится яркая мощная голубая искра, если её нет или она слабая, катушка неисправна.

Неисправность катушки сказывается на характере хода машины. Автомобиль начинает при этом нестабильно вести себя при работе двигателя на холостом ходу, уменьшается мощность мотора, при ускорении возникают провалы. В автомобилях с электронным управлением обычно такие нарушения индицируются на табло. Это симптомы вероятных проблем с катушкой.

Для точного выяснения причины нарушения, сначала необходимо рассмотреть катушку снаружи. Возможно, на ней появились трещины, перегибы, коррозия. Далее проверяется состояние проводов. Так как нарушения первичной обмотки случаются редко, обращать внимание следует на провод вторичной обмотки, оценить его изношенность.

Проверяется состояние обмотки с помощью прибора омметра или осциллографа, позволяющих измерить сопротивление. При этом обязательно нужно отсоединить разъём катушки. Если сопротивление первичной обмотки должно составлять при внешнем резисторе от одного до полутора Ом, а при внутреннем балластном – до трёх Ом, то сопротивление вторичной обмотки – от восьми до одиннадцати кОм. Для измерения сопротивления необходимо клемму с внешней части катушки соединить с клеммой первичной обмотки.

В случае нарушений именно катушки, её необходимо заменить, поскольку сгоревшая, она подлежит только замене. Для беспроблемной эксплуатации авто заменять её требуется периодически после пробега от шестидесяти до восьмидесяти тысяч километров, именно на такой срок бесперебойной эксплуатации рассчитана катушка зажигания. Однако, при нарушениях работы автомобиля, требуется внеплановая проверка его электротехнической части и, обязательно, катушки зажигания.

Причины нарушения работы катушки зажигания

Причины неисправностей катушки могут быть разнообразны, их основа лежит в неполадках связанных с ней частей электротехнического оборудования автомобиля. Можно их разделить на две группы: нарушение контакта и пробой обмотки или замыкание между витками.

1)    Из-за неисправности контакта, протечек масла или сильной вибрации она может получить механические повреждения. При этом нарушается изоляция катушки. Произойти это может, например, из-за недостаточной герметичности уплотнения клапанов. Ремонтировать такую катушку самостоятельно нежелательно. Для безопасности, её нужно заменить.

2)    Перегревание. Оно возможно по причине нарушения в системе управления, короткого замыкания, сбоев в поступлении питания от бортовой сети, нарушении кабеля. Если при эксплуатировании катушка по тем или иным причинам разогревается до высокой температуры, она выходит из строя безвозвратно. Для хорошей работы электрических деталей, необходимо напряжение как минимум одиннадцать с половиной вольт. При повреждении кабеля зажигания катушке требуется больше времени для зарядки.

3)    Нарушенная работа омывателя, может вызвать появление в катушке неисправности контакта и возникновение переходного напряжения. Это происходит, когда влага проникает в первичную и вторичную обмотки катушки. Такое может случиться при сильном дожде, мойке автомобиля, а также из-за реагента, например, соли, на дорогах зимой. Тогда возникшее переходное напряжение приведет к тому, что катушка сгорит.

4)    Вызвать нарушения работы катушки могут некачественные свечи, если они имеют дефект: трещины, повреждения шайбы уплотнения, выгорание электродов, нагар, повреждение эмали изолятора.

Таким образом, катушка зажигания – очень важная часть системы зажигания автомобиля, она генерирует ток высокого напряжения и может иметь различные причины неисправной работы.

Понравилась статья? Поделись с друзьями в соц.сетях!

sochi-avto-remont.ru

Катушка зажигания — изучаем основные неисправности

Катушка зажигания Если Вы подметили, что катушка зажигания нагревается в чрезмерной степени, то без промедлений нужно продиагностировать этот элемент. Сделать это нужно для того, чтобы убедиться в исправности этой детали, так как от этого зависит работа всей системы.

Определяем, почему греется катушка зажигания

Главное предназначение катушки – это преобразовывать низковольтное напряжение в высоковольтное, при этом само напряжение идет от батареи аккумулятора иди генератора. Высоковольтные электрические импульсы генерируются в свечах. Благодаря схеме подключения катушки, механизм работы всей системы конкретный: когда включается стартер, то, за счет наличия контактного диска, появляется дополнительное сопротивление, которое приводит к росту тока, который проходит через первичную обмотку, а в результате во вторичной обмотке возрастает напряжение. Все это способствует тому, что рабочая смесь точно воспламенится.

Катушка зажигания

Неполадки катушки зажигания имеют свои признаки. Самый первый «звоночек» — это высокая температура катушки даже в случае выключенного мотора. Этот симптом возникает по причине поворота ключа на длительное время в активный статус тогда, когда двигатель выключен. Другой серьезный признак – это короткое замыкание во время запуска двигателя, при этом слышен запах от горящей изоляции, а замок и стартер сильно нагреваются. Если эти сигналы имеют место быть, то катушку зажигания нужно отремонтировать или заменить.

Если машина работает нестабильно, то диагностику нужно провести в срочном порядке. Авто дергается при езде на скорости выше 60 км/ч, а на протяжении длительной остановки искра вообще пропадает. В случае наличия такой поломки проверить катушку зажигания в ближайшее время.

Чем обусловлены неисправности катушки зажигания?

Катушка зажигания – это импульсный трансформатор, который состоит из двух обмоток: первичной, которая сформирована небольшим количеством витков из толстого провода, и вторичной, которая имеет большое количество витков, выполненных из провода малого диаметра. У каждой бобины есть добавочное сопротивление от катушки. Исходя из этого факта можно сделать вывод, что большое количество поломок может возникать просто потому, что где-то в обмотке катушки образовался разрыв, или же обмотку коротит.

КатушкаЕсли повернуть ключ в активное состояние, а двигатель долго не включать, то изоляция обмоток бобины будет слишком сильно нагреваться, из-за чего происходит ее пересыхание и осыпание. Так провода через время останутся без изоляции, то есть оголенными, а это дает все основания для возникновения короткого замыкания. Не стоит забывать о том, что стареть может и силикон – материал, из которого изготавливают наконечники катушек. Из-за этого происходят утечки, а движок начинает «троить».

Как проверить катушку зажигания – основные методы

Определение причин неполадок в катушке можно провести самостоятельно, так как диагностика работоспособности этого элемента достаточно проста. Дабы провести осмотр катушки, полагается ее демонтировать. Она может быть расположена около двигателя, а точнее, в области блока цилиндров, но все зависит от модели автомобиля. Дабы не причинить вред электрике, нужно предварительно отсоединить минусовой провод с батареи аккумулятора и разъем с катушки. После этого нужно будет сделать схематический набросок того, как катушка была установлена и подключена. Самый большой интерес должны вызывать провода с большим вольтажом, так как очень важную роль играет правильность их подключения.

Катушка зажигания После того, как Вы закончите со схемой, нужно будет снять деталь, открутив всего четыре небольших болта. После снятия нужно внимательно осмотреть деталь, чтобы определить, есть ли на ней сколы и дефекты. Также нужно убрать с корпуса катушки пыль и грязь, так как из-за их наличия может происходить значительная утечка напряжения. Дабы проверить, есть ли на бобине обрывы, нужно знать, как ее катушку прозвонить. Делается это с помощью омметра, одну из его клемм нужно подключить к выходу, а другую – к входу обмотки. Проверять нужно сначала первичную, а потом вторичную обмотки. Показатели омметра, то есть сопротивление, при проверке первичной обмотки должны быть гораздо меньшими, нежели сопротивление на вторичной обмотке.

Катушку зажигания можно проверить и другим способом, если после всех предыдущих действий не стало ясно, есть ли в катушке какие-либо дефекты. В рамках этого способа нужно подвести первичную обмотку к источнику с постоянным током в 12 В, при этом источник нужно подсоединить к кнопкам, которые рассчитаны на ток в 20 В. Нужно сделать параллельное соединение конденсатора, емкость которого равна емкости системы. Вторую обмотку нужно подключить к свече. После этого нужно быстро включить источник несколько раз. Если в это время будет слышен треск, то это говорит о том, что возникают пробои.

Проверить катушку зажигания легко. Самое главное – постоянно проверять деталь, чтобы вовремя предотвратить большие неприятности с крайне плохими последствиями. Ремонтировать катушку зажигания значит восстановить обмотку или полностью заменить деталь. Затраты на ремонт будут небольшими, а результат будет очень надежным и долговечным.
