Патрубки радиатора ваз 2108, 2109, 21099, 2113, 2114, 2115…
Здравствуйте уважаемый, читатель блога RtiIvaz.ru. Давайте сегодня узнаем и поговорим с вами о том, какие патрубки радиатора установлены на автомобилях Лада ваз 2108, 2109, 21099, 2113, 2114, 2115. Многие владельцы автомобилей не знают, для чего нужны и как работают резиновые патрубки радиатора для системы охлаждения. Вот тут я пытаюсь на простом языке, объяснит про рти авто ремкомплекты ваз, а также показать на видео, что к чему идет. Извините меня, если где то ошибусь, так как резиновые патрубки системы охлаждения очень сложно понять. Автолюбитель постараюсь вам объяснить про патрубки радиатора на систему охлаждения, какие и куда подходят. Посмотрите фото, а также на видео подводящие, отводящие, перепускные патрубки. В общем надо хоть как то разбираться в шлангах на своих автомашинах Лада ваз для точки опоры под капотом.

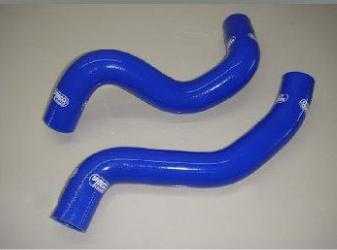

Далее смотрите фотографию патрубков Лады ваз 2108, 2109, 21099, 2113 для автомобилей с карбюраторным мотором:
На автомобили ваз с карбюраторным двигателем
Под номером 1 «подводящий» охлаждающую жидкость от двигателя к радиатору патруб «верхний» так называемая «волна», имеет форму волны. А под номером 2 резиновый патрубок нижний «угловатый», отводящий охлаждающую жидкость от радиатора к двигателю. Под номерами 3 и 4 «коротыш» один, перепускной соединяет головку двигателя с термостатом, а второй соединяет термостат с водяным насосом. Патруб расширительного бочка для карбюраторных двигателей под номером 5. Конструкторские номера:
- 2108-1303025 шланг, подводящий радиатора под номером -1
- 2108-1303010 шланг, отводящий -2
- 2108 -1303092Р муфта соединительная термостата под номерами -3; 4
- 2108-1303080 шланг заправочный системы охлаждения с расширением номер -5
Вы автолюбитель, наверняка знаете, подводящий шланг верхний подводит очень горящую жидкость от движка для охлаждения в радиаторе. А отводящий нижний шланг отводит уже охлажденную жидкость к движку. Вот такую необычную роль играют резиновые шланги системы охлаждения. Далее смотрите фотографию патрубков Лады ваз 2108, 2109, 21099, 2113, 2114, 2115 для автомобилей с инжекторным двигателем:
На автомобили ваз с инжекторным двигателем
Под номером 1 «подводящий» охлаждающую жидкость от двигателя к радиатору патруб «верхний» «волна угловатая», имеет форму угловатой волны. А под номером 2 «отводящий» охлаждающую жидкость патруб «нижний». Под номером 3 «угол» перепускной соединенный от головки двигателя с термостатом и далее к водяному насосу через соединительную муфту «коротыш» 4. Под номером 5 на фото шланг расширительного бочка для инжекторных двигателей. Конструкторские номера:
- 21082-1303025 шланг радиатора, подводящий под номером -1
- 21082-1303010 шланг, отводящий — 2
- 2109-1303093-01 шланг соединительный термостата и водяного насоса -3
- 2108 -1303092Р муфта соединительная термостата -4
- 21082-1303080 шланг заправочный системы охлаждения под номером -5
Видео:
Что у инжекторного и что у карбюраторного двигателя еще есть шланг одинаковой длины и толщины «тосольный» пароотводящий от радиатора к расширительному бочку (см. видео). Шланг пароотводящий «тосольный» ваз 2108-2115 отличается от шланга пароотводящего ваз 2110-2112 только по длине. Чем отличаются авто ремкомплекты патрубков радиатора инжектроных и карбюраторных двигателей, не буду описывать в данной авто статье, смотрите друзья на фото и видео хорошо видно.
Вам так же будет интересно:
Регулировка зазоров клапанов 2101
Патрубки радиатора применяемые на Ладе
ТО системы охлаждения на автомобиле
Поделиться в социальных сетях
www.rtiivaz.ru
Замена патрубков на радиаторе | РтиИваз
Замена патрубков на радиаторе при появлении подтека…Здравствуйте уважаемые, читатели блогаRtiIvaz.ru. Сегодня давайте узнаем, что такое замена патрубков на радиаторе автомобиля. Если у вас на автомобиле, какой то из патрубков системы охлаждения подтек, его замена происходит таким вот образом, читаем далее друзья.
Даем охладиться двигателю до того момента когда можно будет держаться за него. Дальше сливаем охлаждающую жидкость тосол или антифриз, одно из двух, что залито у вас в автомобиле. Жидкость надо сливать в чистую посуду для многократного использования.

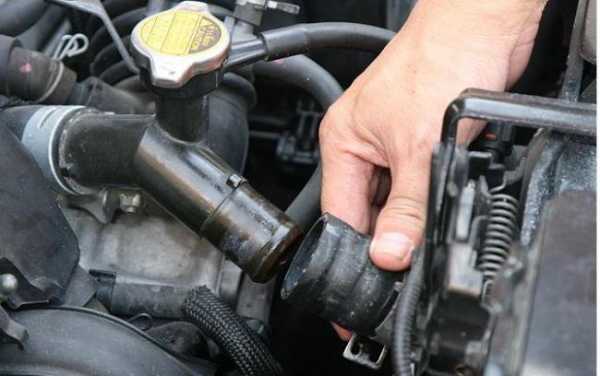

Хомуты ржавые смажьте солидолом или иным мало вязким маслом или замените новыми . Для того чтобы замена патрубков радиатора прошла успешно надо ослабить хомуты сдвинув их к середине к свободному месту. У нас жидкость уже остыла, приступаем к аккуратному снятию с горловины.
При снятии прилагаем, минуем сил, так как горловины радиатора из пластмасса хрупкие, могут поломаться. Если трудно снимается, пробуем прокрутить его вдоль оси. Не помогло тогда пилим конец патрубка ножом, затем снимаем, расширив отверткой в разрезанном месте. Этот метод обойдется вам дешевле, если бы пришлось покупать новый радиатор. Перед установкой нового шланга необходимо надеть хомуты, сдвинув их к середке.
Старые использованные желательно заменить новыми, копейки стоят, поверьте мне. Если авто резина жестковата, греем горящей водой, или небольшим мыльным раствором смазывая натягиваем обратно. Какими либо маслами для надевания пользоваться не рекомендуется, резина их не переносит. Не перекручивая, правильно проложим, натянув полностью, затянем хомуты устанавливая на концы за выступы горловин.
Далее осталось всего лишь заполнить тосолом или антифризом систему охлаждения машины. В ходе эксплуатации особенно в начале после замены патрубка на радиаторе
проверяем его периодически на утечку.Вы так же можете ознакомиться с другими материалами:
Как отрегулировать клапана двигателя 2101-2107
Обзор фото картин резинотехники
Ремни приводов это дешевое средство для передачи вращения
Патрубки радиатора, назначение – применение
Советы автолюбителям по замене тормозных шлангов
Как меняются масласъемные колпачки
Патрубки системы охлаждения 1118 «Калина»
Поделиться в социальных сетях
www.rtiivaz.ru
Устройство системы охлаждения. Патрубки системы охлаждения. Замена патрубков системы охлаждения
Двигатель внутреннего сгорания устойчиво работает только при определенном тепловом режиме. Слишком низкая температура приводит к быстрому износу, а чрезмерно высокая может вызвать необратимые последствия вплоть до заклинивания поршней в цилиндрах. Избыток тепла от силового агрегата отводится системой охлаждения, которая может быть жидкостной или воздушной.
Они имеют разное устройство, при этом вторая конструкция значительно проще в производстве и эксплуатации. Но в современных автомобилях она используется крайне редко в силу своих особенностей и недостатков. Первая же схема нашла широкое применение в автомобилестроении. Патрубки системы охлаждения жидкостного типа выполняют функцию трубопроводов, по которым происходит циркуляция воды или антифриза.
Состав оборудования системы охлаждения
При изготовлении блока цилиндров и головки ее стенки делаются двойными. Пространство между внутренней и наружной поверхностями называется рубашкой охлаждения. Для передачи избытка тепла в атмосферу в системе присутствует радиатор, который устанавливается в передней части и обдувается набегающим потоком воздуха. При недостаточности напора включается вентилятор, который может иметь механический или электрический привод.
Для создания и поддержания циркуляции жидкости в систему введена помпа. Патрубки системы охлаждения соединяют между собой все ее элементы. Еще в системе присутствует устройство, которое называется термостат, его функция — поддержание температуры теплоносителя в заданных пределах. При нагреве антифриз начинает увеличиваться в объеме, для компенсации этого явления в конструкцию введен расширительный бачок.
Патрубки системы охлаждения также соединяются еще с одним дополнительным устройством. Речь идет об отопителе салона автомобиля, или как принято называть его в просторечии с печкой. Это, по сути, еще один радиатор, только отводимое от двигателя тепло расходуется более рационально для поддержания комфортного теплового режима в салоне автомобиля.
Отдельные детали системы
Большая часть ответственных узлов и механизмов двигателя изготовлена из металлов черных или цветных, часть — из полимеров. Для обеспечения же связи между элементами, находящимися на работающем силовом агрегате и относительно неподвижном кузове они непригодны. Необходимы такие материалы, которые не будут передавать вибрацию и избыточную нагрузку. Шланги системы охлаждения производят из каучука, армированного прочными нитями.
Комплект патрубков системы охлаждения представляет собой высокотехнологичный продукт. К материалу, из которого он изготавливается, предъявляются особые требования. В первую очередь шланги должны иметь высокую механическую прочность и устойчивость к агрессивному воздействию агрессивных химических соединений. Разогретый до температуры 90-105 °C тосол способен разрушать многие материалы.
Кроме того, патрубки должны быть достаточно эластичными, чтобы компенсировать взаимное перемещение двигателя и кузова. При этом они не должны передавать на кузов вибрацию от работающего силового агрегата. В настоящее время вместо натурального или искусственного каучука все чаще применяются синтетические материалы. Одним из самых перспективных является силикон.
Техническое обслуживание системы
Надежность и бесперебойная работа двигателя, его агрегатов и узлов достигается во многом за счет налаженного сервиса. Обслуживание системы охлаждения заключается в своевременности доливки антифриза в расширительный бачок. Однако жидкость со временем теряет свои характеристики и нуждается в замене. Эта процедура, как правило, производится через 50-100 тыс. км пробега (или через определенный срок) и сопровождается промывкой рубашек и радиаторов.
Замена патрубков системы охлаждения при плановом техническом обслуживании производится только в случае необходимости. Например, в случае обнаружения протечек охлаждающей жидкости через свищи в шлангах. Преимущественно повреждения патрубков происходят в районе их соединения с вводными узлами или под металлическими хомутами. Эти детали обеспечивают плотность контакта между металлом и материалом шланга.
Подготовка к проведению ремонтно-восстановительных работ
Замену поврежденных гибких трубопроводов лучше производить в приспособленном помещении: гараже с осмотровой ямой или ремонтном боксе с подъемником. Начинается процесс с того, что двигатель выключается, после чего необходимо выждать некоторое время для его охлаждения до приемлемой температуры. Машину же заблаговременно необходимо выставить над ямой или на подъемник, чтобы обеспечить доступ к узлам и агрегатам снизу.
Осторожно открываем крышку расширительного бачка. Теперь освобождаем хомут в самой нижней точке и пытаемся произвести расстыковку, что не всегда удается из-за прикипания материала. В частности, патрубки системы охлаждения (ВАЗ-2107 тому пример) нередко приходится просто срезать. Жидкость сливаем в заранее подготовленную емкость с широкой горловиной.
Некоторые тонкости при замене отдельных деталей системы охлаждения

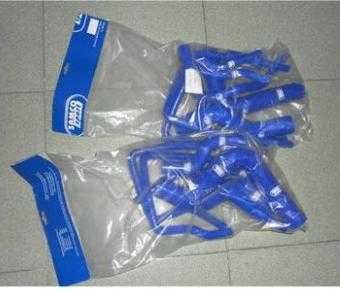

Для проведения ремонта нам понадобятся новые детали, их можно приобрести в свободной продаже – дефицита нет. Для редких моделей авто подбираются аналоги, максимально подходящие по размеру и форме. Однако можно заказать у официальных дилеров и оригинальные запчасти. Есть смысл вместо резиновых шлангов силиконовые патрубки системы охлаждения, эксплуатационные характеристики которых значительно выше.
Установка шлангов производится на сухие и очищенные от загрязнений посадочные места. Затем заливается тосол и проводится проверка на герметичность вначале на выключенном, а затем и на работающем двигателе. Качественные патрубки системы охлаждения при правильной установке не нуждаются в применении каких-либо дополнительных мер для герметизации.
Оригинальные запасные части гарантируют длительную эксплуатацию силового агрегата без особых нареканий и проблем.
