Термостат и датчик температуры это одно и тоже – Чем отличается терморегулятор от термостата

Механический или электронный термостат | Датчики температуры

Механические и электронные терморегуляторы отопления

Терморегулятор

Содержание:

Терморегулятор выполняет функцию управления функциональной особенностью используемой системы для обеспечения строения надлежащим теплоснабжением.

Производители предлагают к услугам потребителей как электронные, так и механические регуляторы, используемые на всех видах системы отопления помещения жилого значения

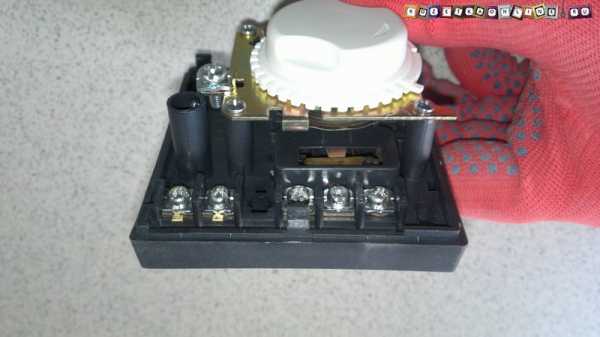

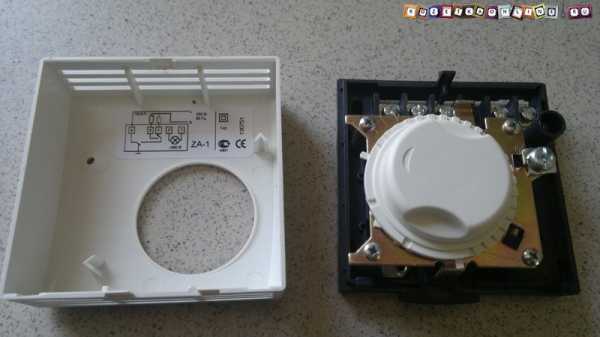

Механический терморегулятор и принцип его работы

Инструкция пользователя

В состав терморегулятора использующегося для радиаторов отопительной системы входит клапан и элемент высокой чувствительности называемый головкой устройства.

Работа устройства осуществляется автономно без необходимости использования постороннего воздействия.

В состав же основного элемента (термической головки) входит элемент жидкостного свойства и привод.

Помните: С целью приобретения оптимально подходящего варианта устройства необходимо поведение детального изучения системы с выявлением всех сопутствующих нюансов, нуждающихся в строгом учете.

Основные рабочие части:

• клапан термостатический;
• элемент высокой чувствительности к изменениям определенных показателей;
• элемент термостатический;
• соединение разъемного вида;
• шток и золотник;
• механизм компенсации;
• кольцо и гайка накидного вида;
• шкала, по средству которой выполняется регулировка системы.

Факторы, оказывающие прямое воздействие на температурный показатель системы:

• Выполнение проветривания помещения;
• Ультрафиолетовые лучи естественного происхождения;
• Показатели температуры окружающей среды;
• Электрические охладительные или нагревательные приборы расположенные в помещении.

Принцип работы:

По средству изменения климата внешней среды меняются и температурные показатели теплоносителя на что реагирует золотник меняя свое место дислокации.

Золотник является прямым показателем изменения температурных значений воздуха в помещении. По средству данного фактора выполняется автоматическое передвижение штока закрывающего клапан системы.

Как следствие регулируется выполнение подачи горячего содержимого в полость батареи располагающейся в комнате.

Установка в систему отопления

Монтаж в систему отопления

Выполнение фиксации клапана следует проводить на части трубопровода отвечающего за подачу воды. Расположение головки должно соответствовать удалению от источников нагрева прямого типа с целью получения адекватных показателей в процессе эксплуатации.

Избегать ситуаций расположения регулятора в зоне закрытости предусматривающей расположение в непосредственной близости предметов мебели или текстиля использующегося для отделки оконного пространства.

В тех ситуациях когда избежать подобного не удается рекомендуется использование дистанционных датчиков позволяющих осуществлять контролирующие действия за работой системы в целом.

После окончании сезона отопления рекомендуется выполнение полного демонтажа системы с целью просушки и прочистки от возможных механических отложений вызывающих загрязнение системы и мешающей грамотной работе последней.

Важно: Необходимо учитывать, что в отличии от электронного, механический вариант терморегулятора нуждается в выполнении действий по настройке значений. Данная задача выполняется по средству воздействия на дроссель с целью получения необходимого значения.

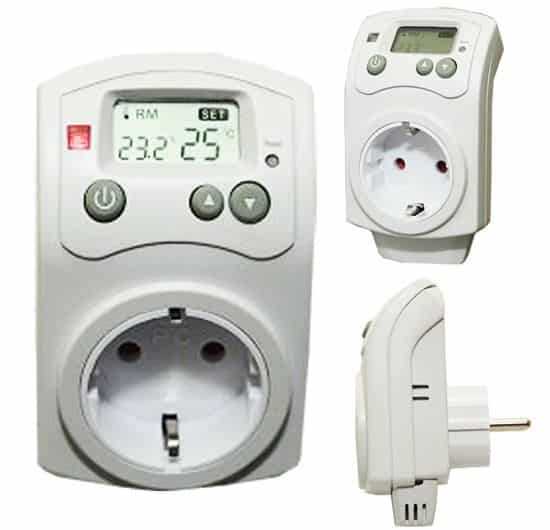

Электронный терморегулятор и его особенности

Электронный терморегулятор

Терморегуляторы электронного типа относятся к устройствам автоматического типа используемых при необходимости выполнения действий поддерживающего типа, температурных показателей жидкости в системе отопления помещения.

Работа механизма производится за счет прямого воздействия частей системы, в число которых входит насос, смеситель или котел. Потребитель, выставивший необходимые показатели получает необходимую температуру, регулируемую датчиком на протяжении всего сезона или о внесения корректировки в показания.

Принцип работы:

Датчик, отвечающий за термическое регулирование, располагается как непосредственно на системе, так и в некотором удалении от нее, в зависимости от типа устройства. Основной задачей датчика является осуществление регулирующих функций частей системы отопления.

В настоящее время производители предлагают как цифровые, так и аналоговые варианты механизма использующегося в системе отопления и регулировки показаний.

Весьма популярны следующие разновидности цифровых вариантов устройства работающего по средству электроники:

• имеющие логику открытого типа;
• имеющие логику закрытого типа.

Важно: Наличие логики позволяет производить действия по программированию устройства и как следствие всей системы в зависимости от индивидуальных показателей и потребностей пользователей.

Специалисты рекомендуют приобретать и устанавливать электронные датчики терморегуляции отопительной системы с целью максимально гармоничного использования теплового коэффициента системы и осуществления экономии на потреблении ресурса теплового значения.

Конвекторы с механическими термостатами дешевле, чем с электронными, но их недостаток в том, что они медленнее реагирует на изменение температуры в помещении. Если электронный термостат поддерживает температуру с точностью ± 0,1 0 С, то механический с точностью ± 1 — 3 0 С. И механический термостат к тому же издает дополнительные звуки (биметаллическая пластинка реагирует на изменение температуры), когда электронный работает бесшумно. Механический термостат более устойчив перепадам электричества. Если электронный термостат выдерживает, не сгорая долговременные повышение вольтажа до 250 Вольт и кратковременные до 270 Вольт, то механический термостат устойчив повышению вольтажа. Понижение вольтажа не влияет на работу термостатов, но тогда обогреватель теряет мощность и меньше греет помещение. Далее диаграммы показывает как механический и электронный термостаты реагирует на дополнительный источник тепла.

Выбирая конвектор, всегда следует обращать внимание не только на цену, но и какой термостат вмонтирован в него. Обогреватели с электронным термостатом дороже, но их преимущество перед механическим состоит в том, что будет меньше колебание температуры и он работает бесшумно.

Термостат электрического конвектора

Начнем с того, что конвектор электрический — это отопительный прибор поддерживающий определенную температуру в помещении. Любой конвектор измеряет температуру окружающей среды (на самом деле температуру входящего воздуха), на основании которой он включается и отключается.

Принцип прост — если температура опускается ниже заданной, то конвектор включается, если выше — выключается. Этот принцип не зависит от типа конвектора!

Разница в конвекторах с электронным и механическим термостатом лишь в точности измерения температуры:

• Механический термостат электрического конвектора способен регулировать температуру с точностью до 1 градуса.
• Электронный термостат электрического конвектора способен регулировать температуру с точностью до 0.1-0.3 градуса.

Важной особенностью механического термостата является тот факт, что при включении и отключении слышен тихий щелчок, которые не слышен днем, но ночью его можно услышать, если кровать расположена меньше чем в 1.5 метрах от конвектора.

Стоимость конвекторов с электронным и механическим термостатом

В первую очередь необходимо заметить, что электронный термостат, конечно же дороже и сложнее, чем механический, но в стоимости хорошего брендового конвектора эта разница как правило нивелируется и не превышает 7-10 процентов.

В конечном итоге разница в стоимости зависит от маркетинговой политики отдельного производителя.

Надежность и удобство конвекторов с электронн

architecturalengineering.ru

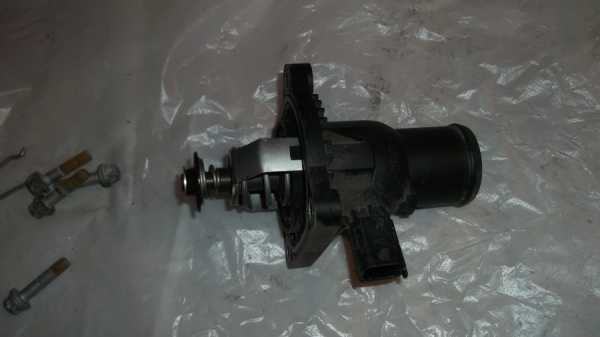

Управляемый термостат. Или «нет, это не датчик, это подогрев»: service_193 — LiveJournal

Как несложно догадаться из названия, тема для поста рождена часто повторяющимся вопросом «что это за разъем на термостате, датчик?». Вот про этот разъем речь, который на фотографии вниз торчит:

Здесь надо сделать усилие и признать откровенную вторичность поста — этот вопрос объясняет миллион источников в сети. Но когда меня это удерживало? Пусть и мое слабое перо создаст, а гугл проиндексирует очередной ответ на запрос «чоэта за разъем на термостате».
Попробуем в форме «вопрос-ответ».

1) Что за разъем?
Это подогрев термостата. Да, там два вывода всего. А внутри термостата — нагревательная спираль, такой маленький ТЭН.

2) Как он работает?
Если к разъему ничего не подключать — термостат работает как самый обычный термостат, но с температурой открытия 105 градусов (говорю про автомобиль Opel Astra и мотор A16LET, на других марках-моделях цифры могут отличаться). Если подключить соответствующий разъем — блок управления при определенных условиях будет подавать ток на нагреватель, когда температура охлаждающей жидкости (ОЖ) достигнет 95 градусов. В этом случае ТЭН подогреет активный элемент термостата, и термостат откроется до достижения ОЖ номинальной температуры. ОЖ пойдет в радиатор. Дальше работа системы охлаждения не будет отличаться ничем от системы, где установлен «обычный» термостат с температурой открытия 95 градусов.

3) При каких условиях блок управления открывает термостат раньше?
Упрощенно, но близко к истине:
— на ХХ — блок управления не вмешивается, термостат открывается на 105 градусах;
— в движении — блок управления включает подогрев по достижении 95 градусов и поддерживает такой температурный режим.
Уверен, если когда-нибудь нам откроется истинный алгоритм, то мы ахнем от тысячи условий и калибровочных поправок, но в целом конечный результат именно такой, как описан.

4) Зачем такая высокая температура на ХХ?
Опять же, без особого углубления в тему — это позволяет минимизировать содержание вредных веществ в выхлопе и уложиться в какие-то из норм «Евро-x».

5) Почему нельзя всегда держать 105 градусов?
При такой температуре уже на ХХ не очень легко приходится мотору, маслу, уплотнительным резинкам и т.п. Если к этому прибавить повышенные обороты и нагрузку (а именно они появляются в движении) — будет совсем плохо.

6) Но указатель температуры на приборной панели показывает 90, и стрелка даже не дергается
Вот уже как лет 15 даже на подавляющем большинстве машин указатель температуры ОЖ не работает напрямую от датчика. Показания с датчика поступают на блок управления. Этот же блок управления командует приборной панели, что конкретно показывать. Это очень хорошо видно, если сканером на уровне Autocom подключиться и запустить тест приборной панели. И вообще, это вам еще очень сильно повезло, если у вас в машине такой указатель есть — частенько нет и этого.
Говоря приближенно, софт написан так, что при температуре ОЖ в диапазоне 80-110 градусов стрелка указателя температуры будет показывать 90 градусов, или то самое деление, которое «строго посередине». А в сторону «красных» значений сместится только при превышении тех самых 110 градусов, а то и чуть повыше.
Настоящую температуру ОЖ в таких системах можно узнать только с помощью диагностического сканера. Радует, что необязательно продвинутого — достаточно ELM327 в любой его ипостаси.

7) Ломается ли эта система?
Еще как. Для тех же Opel Astra это прямо таки типовая болячка, почти как утечки антифриза откуда только можно. Внешнее проявление на Astra J — сообщение об ошибке на приборке+звуковое «дилинь-дилинь» в салоне+включение вентилятора охлаждения на полную скорость. Ну и еще какая-то соответствующая ошибка в память пишется, но кроме сканера, ее ничем не прочитать.
Блок управления постоянно мониторит сопротивление этой самой ниточки-ТЭН, если оно выходит за рамки заданного — то и играет тревогу с описанными выше симптомами.

8) Ну ошибка понятно, а нафига вентилятор включать?
Вопрос, которым я долго задавался сам — вроде температура относительно в норме, зачем судорожно молотить.
Частичное объяснение см. в пункте 5 — нельзя держать такую температуру в мощностных режимах. Сюда же добавлю пункт 3 — про наверняка существующую тысячу условий и калибровочных поправок.
Если коротко — в этом случае блок управления пытается спасти мотор от работы на недопустимо высокой температуре. Об истинных целях остается только догадываться, но мне нравится такая его самоотверженная и заботливая роль.

9) На каких машинах это есть?
В уютный сервис с таким приезжают только Opel Astra. Такого полно на Mercedes/BMW/VAG, но представители этой тройки в наши гаражные ебеня ездить не очень любят. Среди бюджетных автомобилей это вроде пока не особо распространено.

service-193.livejournal.com

Термостаты для котлов, нужны ли они вообще! | Salus Controls

Терморегуляторы?

Терморегуляторы, комнатные термостаты, датчики комнатной температуры – это все названия одного и того же понятия. Понятия о комфорте экономии и долговечности. А именно, комфортной температуры в помещении, экономии расхода газа и электроэнергии и увеличения срока службы Вашего отопительного агрегата.

Серия «Professional»

арт:RT300арт:EP200

Но начнем по порядку – когда у Вас установлен двухконтурный газовый котел, то температуру в помещении, которое он отапливает, Вы регулируете путем увеличения или уменьшения температуры теплоносителя (ВОДЫ) в Вашей системе отопления. Включение и выключение котла происходит уже в зависимости от того, достигла ли ВОДА в системе отопления заданной на котле температуры. При понижении или повышении температуры за пределами помещения, Вам опять необходимо регулировать температуру отопления на Вашем котле вручную. И эти манипуляции необходимо проделывать весь отопительный сезон, когда температура в отапливаемом помещении становится либо слишком прохладной, либо слишком жаркой. В таком режиме работы происходят очень частые пуски котла на небольшой период времени. Как правило — один раз в 5-10 минут на 1-2 минуты работы горелки котла. То есть котел постоянно работает в режиме включения-выключения, при этом циркуляционный насос котла работает ПОСТОЯННО, не в зависимости от того горит ли газ в котле или нет. Расход электроэнергии двухконтурным котлом мощностью 24кВт в отопительный период посчитать не составит труда — это порядка 60-90Вт/час. А это уже 1,44-2,160 кВт в сутки или 43-65 кВт в месяц. Не о каком комфорте, экономии и долговечности работы газового прибора здесь не может быть и речи.

Вернемся к нашим — терморегуляторам, комнатным термостатам, датчикам комнатной температуры. Что это, для чего они нужны и нужны ли они вообще!

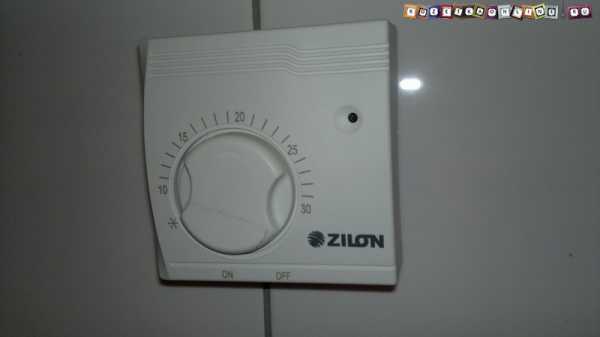

Комнатный термостат – прибор, который регулирует работу газового котла в зависимости от температуры ВОЗДУХА в помещении. Мы не зря обращаю Ваше внимание на температуру ВОЗДУХА.

Повторим:

• котел БЕЗ КОМНАТНОГО ТЕРМОСТАТА включается и выключается в зависимости от температуры ВОДЫ в системе отопления.
• котел, к которому подключен КОМНАТНЫЙ ТЕРМОСТАТ, включается и выключается в зависимости от температуры ВОЗДУХА в помещении.



Как это работает?

Вы задаете на термостате необходимую Вам температуру в помещении, — например + 23°С. При понижении температуры воздуха на 0,25-1°С (порог срабатывания зависимости от моделей термостата), термостат дает команду котлу на включение – котел начинает работать на отопление. Как только температура воздуха в помещении достигает + 23,25°С — + 24°С термостат отключает котел. Причем отключает не только горелку, а и насос (начинаем экономить).
Воздух в помещении остывает намного медленнее, чем вода в системе отопления, и частота включений котла сокращается в

десятки раз, что не может не сказаться на увеличении срока эксплуатации прибора.

Серия «Standart»

арт:091FLарт:091FLRF

Преимущества:

Вам нет необходимости регулировать температуру на котле вручную – один раз вы ее задали на термостате! Потеплело зимой на улице – котел не включается, собралась вся семья в доме, температура в помещении повысилась — котел не включается, солнце греет комнату через окно – котел не включается, ваша квартира находиться внутри дома и соседские квартиры Вас подогревают — котел не включается.

Котлы не управляемые термостатом, бесполезно расходуют до 25-30% энергии, так как повышение комнатной температуры, свыше требуемой, даже на 1°С , кроме ощутимого дискомфорта, приводит к значительному перерасходу топлива котлом. Теперь можете поднять расчетные книжки по газу, посчитать, какую сумму вы заплатили за последний отопительный сезон. Отнять от этой суммы 25-30% — именно на столько бы Вы заплатили меньше за газ, если бы у Вас был установлен комнатный термостат. Плюс еще 30-40кВт сэкономленной электроэнергии в месяц и еще плюс уменьшение износа котла, посчитать который невозможно. Окупаемость и эффективность прибора очевидна.

www.salus-controls.ru

Терморегуляторы. Виды и принцип действия. Применение

Для сохранения требующегося уровня температуры в нагревательных системах применяются электрические устройства, называемые терморегуляторы. Все приборы, имеющие в составе электронагревательные элементы, оборудованы электрическими терморегуляторами.

Необходимость и особенности терморегуляторов

Терморегулятор представляет собой электрическое устройство необходимое для автоматического регулирования температуры в охлаждающем и отопительном оборудовании. Они монтируются в системах обогрева, искусственного климата, охлаждающих либо морозильных системах. Широко используются в домашнем хозяйстве в обустройстве теплиц.

Цель работы терморегулятора определяется включением либо выключением нагревательных элементов какого-либо прибора при показателях температуры ниже или выше указанных соответственно. Благодаря работе терморегулирующих устройств, воздух в помещении, вода, поверхности приборов и т.п. имею стабильную температуру.

Работают все терморегуляторы, в каком бы приборе они не находились, по единому принципу. Автоматический регулятор получает данные о температуре из окружающей его среды, благодаря тому, что оснащается встроенным или выносным термодатчиком. Опираясь на полученную информацию, терморегулятор определяет, когда нужно включаться и отключаться. Чтобы исключить сбои в работе устройства, термодатчик надлежит устанавливать в помещении подальше от прямого влияния различного нагревательного оборудования, в противном случае, может возникнуть искажение показателей и, естественно, регулятор будет работать ошибочно.

Классификация терморегуляторов

Принцип работы всех устройств, регулирующих температуру одинаковый, но видов терморегуляторов очень много, и они отличаются по:

• Назначению:
  — комнатные;
  — погодные.
• Способу монтажа:
  — стенные;
  — настенные;
  — крепящиеся на DIN рейку.
• Функциональным возможностям:
  — центральное регулирование;
  — беспроводное регулирование.
• Способу управления:
  — механические;
  — электромеханические;
  — цифровые (электронные).

Также терморегуляторы отличаются техническими свойствами:

• Диапазон измерений температуры. Разные модели терморегуляторов в зависимости от модификации поддерживают температуру от -60 до 1200 °С.
• Количество каналов:
  — одноканальные. Применяются для автоматической регулировки и сохранения температуры объекта на указанном уровне. Отличаются меньшими размерами и весом от многоканальных приборов;
  — многоканальные. Выпускаются для фиксирования температуры серии стандартных термодатчиков. Их используют на производствах, лабораториях, а также в народном хозяйстве.
• Габаритные размеры:
  — компактные;
  — большие;
  — крупные.

Применение регуляторов и датчиков температуры

Терморегуляторы могут устанавливаться в жилых и промышленных помещениях. В целом можно выделить учитывающие:

• И контролирующие температуру воздуха в конкретной зоне помещения. Эти приборы относятся к категории комнатных регуляторов. Бывают аналоговые и цифровые.
• И поддерживающие температуру определённых предметов – это регуляторы для полового отопления.
• Температуру воздуха снаружи – погодные термостаты.

Регуляторы, которые эксплуатируются в промышленных помещениях, бывают двух видов:

• Индустриальные пространственные. К этим приборам относятся аналоговые стенные регуляторы, имеющие повышенную защиту.
• Индустриальные с отдельными датчиками. Это аналоговые приборы с внешними датчиками, которые могут быть настенными или устанавливаться на специальную рейку.
  Датчики могут устанавливаться на стены или в полу дома, в зависимости от их типа и назначения. Встроенные приборы монтируются в монтажную коробку прямо в стену, а приборы накладного типа просто прикрепляют на стену.

Выделяют также несколько видов датчиков по назначению:

• Датчик температуры пола.
• Датчик температуры воздуха.
• Инфракрасный датчик для пола и воздуха.

Датчик, измеряющий температуру воздуха, часто размещают на корпусе терморегулятора. Терморегуляторы с инфракрасными датчиками можно применять для контроля всей системы отопления. Эти датчики отлично подходят для установки в ванные комнаты, душевые, сауны и прочие помещения с повышенной влажностью. Сам регулятор температуры надлежит размещать обязательно в сухом месте, от переизбытка влаги он может повредиться. Правда есть модели, с повышенной герметичностью, и их монтаж в ванную ничем не опасен для них.

Регуляторы для тёплых полов отличаются своим внутренним устройством, это:

• Цифровые.
• Аналоговые.

Цифровые устройства имеют хорошую стойкость к разным типам помех, поэтому исключают искажение данных и гарантируют большую точность, чем аналоговые.

Особенности функциональных возможностей электрических регуляторов температуры:

• Беспроводное регулирование (дистанционное). Рекомендовано применять при дополнительной инсталляции греющих элементов и проведении реконструкций, когда выполнять классическую регулировку невозможно или довольно трудно. Дистанционное управление исключает дополнительные строительно-ремонтные работы при электроинсталляции (к примеру, монтаже кабельной проводки).
• Устройства программирования. Центральное (классическое) устройство позволяет производить регулирование температуры целого крупного объекта с одной точки. Для программирования регулятора используют компьютер или устройства управления. Также контроль осуществляется с помощью телефонного модема.

Принцип действия, плюсы и минусы

Механический регулятор температур считается простым и практичным устройством. Применяется в нагревательных и охладительных целях. Чаще всего представляет внешнее электроустановочное изделие, предназначенное для внутренней установки в жилые помещения в системы отопления. Внешний вид подобен стандартному запорному крану.

Специфичностью механических терморегуляторов является отсутствие электрической составляющей. Работает аппарат по особому принципу, заключающемуся в свойствах некоторых веществ и материалов менять свои механические качества от изменения температуры.

При изменении температуры до конкретно указанной, происходит разрыв или замыкание электрической цепи, что обуславливает выключение либо включение приборов для нагрева. Требуемый показатель температуры выбирается на шкале прибора путём вращения специального колесика.

Положительные моменты механических термостатов:

• Надёжность.
• Устойчивость к перепадам напряжения.
• Не подвластны сбоям электроники.
• Работают при отрицательных температурах.
• Можно эксплуатировать в условиях резких изменений температуры.
• Простое управление.
• Длительный срок службы.

Недостатки:

• Наличие погрешности.
• Вероятность появления небольших щелчков при подаче напряжения на инфракрасные нагреватели.
• Низкая функциональность.

Независимо от недостатков, они являются самыми распространёнными и встречаются в организации обогревательных систем чаще других термостатов, благодаря простому управлению и невысокой стоимости.

Эксплуатация электромеханических термостатов

Электромеханические регуляторы температуры используется в различных бытовых электроприборах. Эти изделия бывают двух модификаций:

• С биметаллической пластиной и группой контактов. Пластина, нагреваясь до определённой температуры, изгибается и размыкает контакты, из-за чего прекращается подача электротока на нагревательную спираль или ТЭН прибора. После остывания пластина прогибается обратно в своё исходное положение, контакты при этом замыкаются, возвращается подача электричества и прибор нагревается. Приборами с этими регуляторами пользуется в повседневной жизни практически каждый человек – это утюги, электроплиты, электрочайники и т.п.

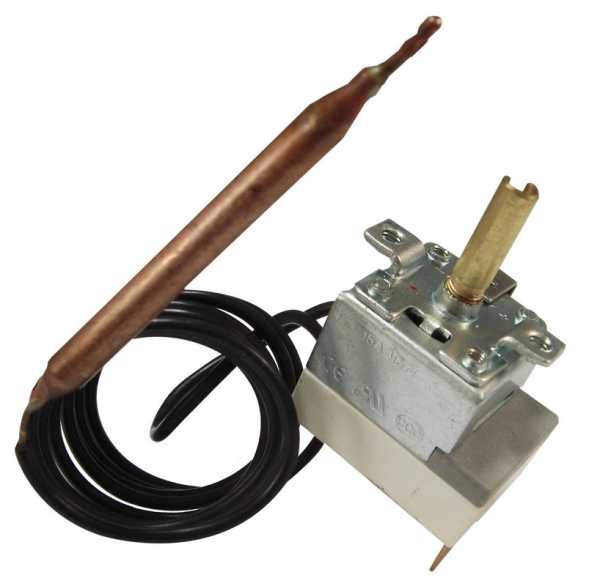

• С капиллярной трубкой. Изделие состоит из трубки, наполненной газом и помещённой в ёмкость с водой, а также контактов. Принцип действия базируется на особенностях материалов расширяться при определённых температурах. Вещество, находящееся в полой трубке, начинает расширяться при разогреве воды, из-за чего возникает замыкание контакта. После охлаждения воды, контакты размыкаются, а электроприбор начинает разогреваться. Подобными регуляторами чаще всего оснащаются водонагреватели, масляные обогреватели, бойлеры.

Электромеханические терморегуляторы зарекомендовали себя как неприхотливые устройства:

• Автоматическое включение обогрева.
• Герметичность.
• Невысокая цена.

Минусы этих приборов:

• Низкая функциональность.
• Сложность добиться высокой точности регулирования.

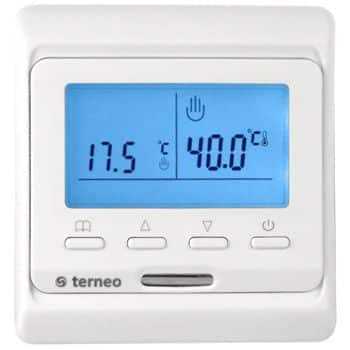

Специфика электронных терморегуляторов

Электронные устройства очень распространены, они эксплуатируются с многими электрообогревателями. Обычно ими оборудуют общие отопительные системы и кондиционирования, а также тёплые полы.

Главные составляющие части:

• Выносной термодатчик.
• Контроллер — устройство, устанавливающее конкретный уровень температуры в доме, а также создающее команды включения и отключения нагревателя.
• Электронный ключ – контактная группа.

Датчик прибора отправляет данные о температуре контроллеру, который обрабатывает полученный сигнал и решает, требуется снижать или повышать температуру.

Виды электронных термостатов:

• Обычные терморегуляторы. В этих приборах можно выставлять желаемые пределы температуры либо точную температуру, которая будет сохраняться. Устройства оборудованы электронным дисплеем.
• Цифровые терморегуляторы:
  — С закрытой логикой. Устройства имеют неизменный алгоритм работы. Регулирование выполняется при помощи передачи команд по указанным параметрам конкретным приборам, которые были установлены заранее. Параметры задаются заранее в зависимости от нужд используемых приборов для определённой температуры. Корректировка программы этих регуляторов практически неосуществима, можно только менять основные параметры. Но именно эти термостаты наиболее часто применяют в быту.
  — С открытой логикой. Эти аппараты контролируют точный процесс обогрева помещений. Имеют расширенные настройки, благодаря чему можно поменять их алгоритм работы. Управляются кнопками или сенсорной панелью. Путём этих устройств можно включать либо отключать обогревательные системы в строго заданное время. Но их перепрограммированием должны заниматься специалисты. Эти регуляторы применяют чаще на производстве и в промышленности, чем в быту.

Программируемые термостаты удобно эксплуатировать, они открывают широкие возможности для тонкой настройки приборов на нужные температурные показатели, зависящие от требований отдельных зон помещений.

Достоинства:

• Широкий диапазон регулировок.
• Разнообразие дизайнерских решений.
• Экономия электроэнергии.
• Высокая точность.
• Эффективность.
• Безопасность при эксплуатации.

Также терморегуляторы просты в управлении и имеют не высокую стоимость, только эти два плюса не касаются регуляторов с открытой логикой. Электронные регуляторы нередко являются составной частью системы умного дома.

Похожие темы:

electrosam.ru

Механический терморегулятор для отопления | Термостат

В современной квартире множество обыденных для нас вещей, которыми мы пользуемся ежедневно, оснащены механическими термостатами, регулирующими их работу. Это и стиральная машина, холодильник, духовка, специализированные смесители, термоголовки батарей центрального отопления и многое другое. Неудивительно, что и для такой серьезной задачи как отопление жилища, часто выбирают именно механические терморегуляторы.

Давайте подробнее рассмотрим, как и почему работает механический термостат, его устройство, самые распространённые варианты применения для отопления на примере комнатного механического терморегулятора.



Содержание статьи:

1. Комнатный механический терморегулятор

2. Принцип работы механического терморегулятора

3. Устройство механического терморегулятора

4. Использование механического терморегулятора в отоплении

5. Выбор и покупка механического терморегулятора





Комнатный механический терморегулятор – это устройство, которое регулирует работу климатического оборудования, поддерживая заданные температурные параметры помещения. Может использоваться как для отопления, так и для охлаждения квартиры или дома.

Основное отличие комнатных механических терморегуляторов от термостатов другого типа, заключается в том, что это отдельный, полностью независимый прибор, чаще всего выполненный в виде внешнего электроустановочного изделия, предназначенный для монтажа внутри жилых помещений.

Если говорить проще, механический терморегулятор, в зависимости от заданной программы, включая или выключая те или иные отопительные или приборы охлаждения, поддерживает в помещении необходимую температуру.

Главной же особенностью именно механического терморегулятора, является полное отсутствие электрической начинки, т.е. для его работы не требуется питания, даже батареек.

Как же устроен механический терморегулятор, что именно позволяет ему измерять температуру окружающего пространства и управлять электроприборами?





Механический термостат — это устройство, которое как нельзя лучше отражает собой принцип – «Все гениальное просто!». При всей разности конструкций и используемых компонентов, в работе механических термостатов заложен один единственный принцип, а именно способность некоторых материалов и веществ в зависимости от температуры изменять свои механические свойства.

В качестве бытового примера, знакомого каждому, который бы объяснял принцип действия механического терморегулятора, можно привести обычный ртутный градусник, с помощью которого мы измеряем температуру тела.

Ртуть, заключенная внутри градусника, при повышении температуры увеличивается в объеме и поступает в градуированный капилляр, показывая тем самым точную температуру.

Примерно такие же процессы протекают в механическом терморегуляторе, единственная разница в том, что изменение температуры до определенного уровня, который указывается нами отдельно регулирующим колесом, запускают определенные процессы, чаще всего замыкает или разрывает электрическую цепь, тем самым включая или выключая отопительные приборы.

Чтобы было понятнее, как все это работает, давайте рассмотрим устройство стандартного комнатного механического терморегулятора.



Основным конструктивным элементом практически любого комнатного механического термостата является газовая мембрана. Кстати, именно за это их еще довольно часто называют мембранные терморегуляторы.

Находящийся внутри мембраны специальный газ, при изменении температуры, изменяет свой объем, тем самым воздействуя на стенки мембраны. Которые изменяясь, запускают механизм замыкания или размыкания электрической цепи, питающей системы отопления или охлаждения.

Выбор именно такого способа устройства для комнатного термостата обусловлен возможностью организации простого способа регулировки его температуры срабатывания, а также тем, что устройство реагирует именно на изменение температуры воздуха, а не поверхности, что наиболее важно в системах отопления и охлаждения. Поэтому, например, для теплых полов разумнее использовать механические жидкостные термостаты с выносным датчиком.

Регулировка температуры срабатывания у мембранного комнатного терморегулятора, выполняется с помощью управляющего колесика со шкалой, которое соединено с механизмом мембраны. Поворачивая колесо, мы приближаем или отдаляем стенки мембраны от управляющего механизма, тем самым изменяя температуру при которой произойдет замыкание или размыкание электрической цепи. Другими словами, если механизм срабатывания будет ближе к стенке мембраны, то газу, расположенному в ней, достаточно незначительно изменить объем, чтобы он сработал, соответственно понадобиться меньшая температура и наоборот. По этому принципу и работает регулировочное колесо.

Давайте рассмотрим, как именно можно применить механический термостат в системе отопления дома или квартиры.





Чаще всего комнатные механические термостаты используются в отоплении домов, совместно с газовыми котлами. Производителями довольно часто в конструкции котлов предусмотрена схема подключения через механический терморегулятор. Прибор устанавливается в разрыв питающего провода, идущего к котлу и в случае, когда температура воздуха в помещении опускается ниже выставленного порогового значения, цепь замыкается и газовый котел запускается, начиная отапливать помещение, поддерживая температуру теплоносителя.

Основные схемы подключения механического термостата к отоплению или охлаждения описаны в нашей статье «Схема подключения механического терморегулятора»

Точно по такому же принципу домашние термостаты подключают к любым электрическим обогревателям в комнатах, будь то масленые, инфракрасные или любые другие применяемые для обогрева воздуха в помещениях. Тем самым процесс отопления становится полностью автоматизированными, не требуя практически никакого участия в своей работу человека, после настройки.

Возможных вариантов использования механических термостатов масса, в автоматизации отопления он просто незаменим из-за своей неприхотливости и надежности. А простота конструкции позволяет производителям выпускать комнатные механические терморегуляторы по значительно меньшей стоимости, чем электронные, что является немаловажной частью их популярности у потребителя.



В настоящее время существует масса производителей механических терморегуляторов, есть модели и именитых брендов, но, чаще всего, в продаже вы встретите малознакомые, неизвестные наименования. В своей практике я ствил большое количество различных механических термостатов и могу посоветовать следующее:

— При выборе обязательно обратите внимание на максимальную коммутируемую мощность. Если написно, что терморегулятор на 10 Ампер, к нему можно будет подключить нагрузку не более чем 2.2-2.3 кВт. Терморегуляторы более чем 3.6 кВт подсоединяемой мощности встречаются редко. Если же необходимо подключить большую мощность, придётся использовать контактор, по схеме подключения, ссылку на которые я давал чуть выше.

— Из недорогих терморегуляторов мне понравился вот такой — BALLU BMT-1 — купить можно здесь. По конструкции, он полностью схож с тем, что описан в этой статье. Проработает у вас точно лет 3-5, а дальше зависит от качества сборки конкретной модели и условий эксплуатации. Для дачи, гаража — самое то!

Если вам нужна консультация по выбору модели терморегулятора механического — пишите в комментариях, постараюсь помочь советом!

rozetkaonline.ru

Терморегуляторы, регуляторы температуры, термореле -40.. +110°C, -55…+125°С, цифровой датчик температуры DS18b20.

Терморегулятор, термореле, регулятор температуры, температурное реле Эти названия приборов по сути представляют собой один тип изделий предназначенных для контроля за температурой объекта. У разных производителей и в разных источниках они могут иметь разное название, но имеют одно и тоже назначение и порой примерно одинаковый перечень технических характеристик. Основные технические параметры терморегуляторов, регуляторов температуры (далее по тексту будет применяться разные названия температурных реле, подразумевая одинаковый смысл предназначения): — Диапазон контролируемых температур. — Погрешность установки, °С. — Гистерезис, °С. — Тип температурного датчика: цифровой или аналоговый. — Погрешность от изменения температуры на 1°С, %. — Напряжения питания, В. — Потребляемая мощность, Вт
Терморегулятор ТР-М01		Терморегулятор ТР-М01 для контроля и поддержания температуры. Имеет режимы работы «ОХЛАЖДЕНИЕ», «НАГРЕВАНИЕ» Диапазон контролируемой температуры -55…+125°С. Имеет один вход (один датчик) и один выход (переключаемый контакт).
Температурное реле ТР-1Е		Температурное реле, диапазон контролируемой температуры 0…120°С, для применения в устройствах температурного контроля не агрессивной среды и коммутации электрических цепей постоянного и переменного тока.
Температурное реле ТР-37М		Термореле ТР-37М применяется для осуществления температурного контроля неагрессивной среды и коммутации электрических цепей постоянного и переменного тока, работает в режиме нагрева и охлаждения. Диапазон контролируемых температур от -40 до + 119°С
Elko EP. Терморегуляторы. Двойной терморегулятор. Cерия TER-3, TER-4, TER-9		Мультифункциональный терморегулятор, цифровой термостат:6 режимов работы,-40.. +110°C, встроенный таймер. Два термостата в одном, два температурных входа, два выхода.
Терморегулятор, датчики температуры		Регулятор температуры для контроля и поддержания заданного температурного режима путем включения и отключения нагревательной или охлаждающей установки по сигналам выносного датчика температуры. Применяемый датчик на базе м/сх DS18B20.
Накладной терморегулятор RTC70		Терморегулятор RTC-70 с выносным датчиком для контроля и поддержания заданной температуры пола.
Представленные термостаты с одним входом и одним выходом, кроме терморегуляторов Елко. Терморегулятор для отрицательных температур с возможностью включения/отключения нагрузки при выбранных значениях, к таким больше подходят ТР-М01, ТР-37М, серия TER. Схема терморегулятора Для дома порой нужен терморегулятор который измерял бы температуру в погребе, в помещении и тот кто желает попробовать свои силы в изготовлении несложного терморегулятора с базе микроконтроллера предлагается несколько вариантов решений, в основе построения использованием распространенный цифровой датчик температуры DS18b20 Dallas Semiconductor микроконтроллер серии PIC от Microchip. С помощью терморегулятора Вы сможете контролировать температуру и управлять подогревом в помещении в автоматическом режиме.   Как изготовить терморегулятор, схема, прошивка .

www.110volt.ru

Терморегуляторы с датчиком температуры воздуха

Для обогрева помещения используются различные электрические и газовые конвекторы со встроенными функциями автоматического контроля. Именно с такой целью используются терморегуляторы с датчиком температуры воздуха.

Что это такое

Терморегулятор, он же термостат – это специальный контроллер, который является основной деталью управления обогревательного устройства. Главной его функцией является поддержка температуры теплоносителя на заданном уровне. Настройка уровня необходимой температуры производится в большинстве случаев вручную, а далее устройство автоматически регулирует работы конвектора или котла.

Терморегулятор может быть блоком управления для отопления либо охлаждения системы, а также являться составной частью климатической техники (например, его часто встраивают в кондиционеры или электрические котлы).

Фото – Механический терморегулятор

Зачем нужен термостат:

1. Для экономии. Это устройство помогает Вам экономить газ или электричество, за счет того, что все время контролирует температуру воздуха. Если она поднялась до нужного уровня – прибор отключает питание обогревателя, а когда температура опускается – снова запускает его;
2. Для обеспечения безопасности. Если котел перегрелся или по какой-то причине не отключается после автоматического сигнала терморегулятора, то термостат оповещает про это при помощи звукового сигнала;
3. Для повышения комфорта. Вам теперь не нужно все время отключать и включать котел, следить за температурой в помещении – все эти функции устройство выполняет автоматически.

Типы датчиков

Терморегуляторы с датчиком уровня температуры воздуха делятся по материалу, из которого изготовлены, принципу действия, функциональным особенностям и способу установки.

По способу контроля температуры бывают такие приборы:

1. С контролем по датчику пола;
2. С контролем по датчику воздуха;
3. Комбинированные (учитывающие данные разных типов измерителей).

Фото – терморегулятор для теплого пола

Наиболее распространены датчики, которые контролируют температуру по воздуху. Именно они используются для батареи отопления, котла или конвектора. В свою очередь датчики пола необходимы для квартиры или дома, оснащенного функцией теплого пола. Их область действия довольно ограниченная.

По материалу датчики бывают биметаллические, изготовленные из упрочненной пластмассы, электронные термисторы (применяются в бойлерах или двухконтурных котлах отопления) и электронные термопары (используются в газовых котлах типа АГВ).

По принципу действия – механические и электронные. Механические терморегуляторы получают свои данные за счет расширения биметаллических пластин, а электронные благодаря встроенным термометрам.

Фото – цифровой терморегулятор

Видео: обзор терморегулятора Thermoreg Ti950

Принцип работы

Терморегулятор с датчиком температуры воздуха работает по следующей схеме: при помощи термостата котла собирается информация о температуре непосредственно в теплоносителе. Комнатные датчики замеряют в свою очередь температуру в помещении. Далее эта информация поступает в блок управления термостатом или на автоматический регулятор для хранения и использования.

Фото – терморегулятор в розетку

Регулятор сверяет полученные данные от датчиков и, в зависимости от настроек, либо увеличивает температуру котла, либо уменьшает или отключает его.

Все чаще сейчас используются электронные датчики. Новые цифровые термостаты не имеют движущихся частей для измерения перепадов температуры, вместо этого они используют полупроводниковые детали, например термометр сопротивления (резистивный датчик температуры). Эти приборы работают от тока и часто могут устанавливаться как на один-рейку, так и в розетку. Для питания им необходимо 24 вольта. Они могут работать от батарейки или напрямую от электрической сети. В каждой модели электронного терморегулятора есть монитор, на который выводятся заданные значения при его настройке и результаты последнего замера температуры.

Фото – терморегулятор для бытовых приборов с розеткой

Большинство из таких устройств оснащены также часами, календарем и возможностями настроить котел для работы в режиме день-ночь, выходные-рабочие дни и т.д. Естественно, цена на электронные терморегуляторы с датчиком температуры немного выше, чем на механические, но зато их легче установить своими руками и у них значительно шире диапазон температур. Они могут использоваться не только для жилого помещения, но и подсобного, скажем, погреба или гаража, где температура может опускаться до 0 градусов.

Фото – электронный терморегулятор

Купить устройства можно в магазинах электротоваров и фирменных филиалах компаний, которые изготавливают климатическую технику. При этом старайтесь выбирать ту же марку датчика, что и Ваш отопительный прибор, тогда к нему можно будет подключить контроль всей системы отопления.

Понравилась статья? Поделиться с друзьями:



www.asutpp.ru
