Не работает обходчик иммобилайзера шерхан – характеристики, особенности, установка и описание

Обходчик иммобилайзера Шерхан BP 2

Иммобилайзер считается одним из самых распространенных и проверенных временем устройств защиты машины. В сегодняшней статье мы более подробно обсудим, обходчик иммобилайзера Шерхан bp 2, который дает возможность обойти установленный штатный иммо. Итак, в представленной статье размещены ответы на такие довольно распространенные вопросы:

  • Как обойти штатный иммобилайзер?
  • Что собой представляет обходчик иммобилайзера?
  • Каким должен быть идеальный обходчик штатного иммобилайзера?
  • Как правильно устанавливается обходчик Шерхан bp 2?

Основная информация

Сегодня почти на каждом транспортном средстве установлен иммо. Иммобилайзером называется электрическое устройство, которое лишает транспортное средство возможности активации двигателя. Благодаря этому комплексу обеспечивается не только защита авто от угона, но и комфортность его использования. Но бывают случаи, когда возникает надобность обойти иммо. Следственно возникает вопрос о том, когда может возникать такая надобность. Ответ простой, иногда иммо необходимо обойти в таких случаях:

При установлении на автомобиль сигнализации с автозапуском Шерхан bp 2 необходимо обойти стандартный иммо на какое-то время, для данного запуска авто, а после этого сберегая все возможности стандартной защиты авто, для улучшения уровня защиты от угона и нормального функционирования систем, которые непосредственного с ним связаны.

На сегодняшний момент существует пару типов обхода. При установлении обходчика обязательно учитывайте тип установленной системы запуска транспортного средства. Существуют такие типы запуска транспортного средства:

  • Система запуска авто при помощи ключа. В таком случае необходимо обходить наличие ключа в замке зажигания.
  • Система запуска авто при помощи клавиши старта и стопа. В таком случае нужно осторожно выполнять подключение клавиши.

На обе системы запуска транспортного средства можно устанавливать бесключевой модуль обхода штатного иммобилайзера. Вообще идеальный обход штатного иммобилайзера должен соответствовать таким требованиям:

  • Руководство должно осуществляться автомобильной сигнализацией и иметь универсальную схему подключения;
  • Должен поддерживать максимальное количество моделей транспортных средств и марок автомобильных производителей;
  • Не должен отменять действия стандартного иммо. То есть функции должны оставаться прежними для защиты от угона или незаконного проникновения в салон авто.
  • Сохранение стандартного иммо не должно мешать использованию каких-либо штатных ключей;
  • Должен иметь небольшую стоимость. Лучше всего если его стоимость будет меньше стоимости ключа с чипом.

Обходчик Шерхан

Если на вашем автомобиле установлена система RFID, то считывание происходит при помощи антенны чипа, которая располагается в ключе зажигания. Такой чип производит передачу сигнала маленькой мощности. Обходчик Шерхан bp 2 с представленной системой имеет элементарную схему подсоединения. Обходчик Шерхан bp 2 считается элитной противоугонной системой с автоматическим запуском транспортного средства. Это стандартный удлинитель для определения чипа, с функцией вкл./выкл. За похожую функцию отвечает блок обхода иммо или же оборудование, при помощи которого производится запуск двигателя автомобиля. Подсоединение блока обхода Шерхан bp 2 дает возможность руководить включением и отключением.

Как проводится отключение иммобилайзера? Отключение иммобилайзера является более действенным методом, так как после этого владелец транспортного средства больше не столкнется с подобными проблемами. Модуль обхода Шерхан bp 2 представляет собой небольшую коробку, в которой располагается считывающая антенна и реле. Именно в модуль обхода иммо помещается запасной ключ. Красный проводок необходимо подключать к +12 Вольтам, а черный к минусу. Дальше нужно выполнить проверку функционирования запуска автомобильного двигателя.

Вам понравилась статья? Она была полезной?

Да Нет

Похожие статьи:

autodont.ru

Обходчик иммобилайзера – принцип работы и устройство

Иммобилайзерами оснащаются многие автомобили. Для того чтобы понять, как используется модуль обхода иммобилайзера, необходимо разобраться в принципе работы самого устройства. Как правило, используются системы RFID (на автомобилях европейских и азиатских производителей), а также VATS (американские авто). Суть работы этих устройств заключается в том, что завести двигатель авто можно лишь с помощью специального ключа.

Если машина оснащена системой RFID, уникальные характеристики ключа хранятся в электронной начинке авто. А вот в случае применения технологии VATS ключ должен обладать специальными параметрами. Иными словами, простым куском железа запустить движок вы точно не сможете.

В большинстве случаев обходчик иммобилайзера Starline (да и другие модели тоже) применяются теми автовладельцами, которые планируют оснастить своего железного друга сигнализацией с автозапуском. Именно в таких ситуациях человек начинает думать о том, как обойти штатный иммобилайзер.

Методика обхода иммобилайзера RFID

В таких системах используются ключи зажигания с интегрированными чипами для передачи слабого RF-сигнала. Он передается на антенну иммобилайзера автомобиля, установленную в зоне расположения замка зажигания. Простейшее решение – вытащить электронный элемент из ключа и прикрепить его к антенне. Но в таком случае посторонние лица смогут с легкостью завести машину обычной болванкой. Именно поэтому и применяется блок обхода иммобилайзера. Нужно отметить, что все обходчики работают по аналогичному принципу. В нашей статье будет подробно писано подключение обходчика иммобилайзера Шерхан (BP-2).

Это компактная коробочка с дополнительным ключом зажигания внутри (в случае его отсутствия, придётся сделать дубликат). Также модуль состоит из считывающей антенны и реле. Подключение модуля обхода иммобилайзера не вызывает никаких трудностей.

  1. Второй ключ следует положить чипов внутрь антенны.

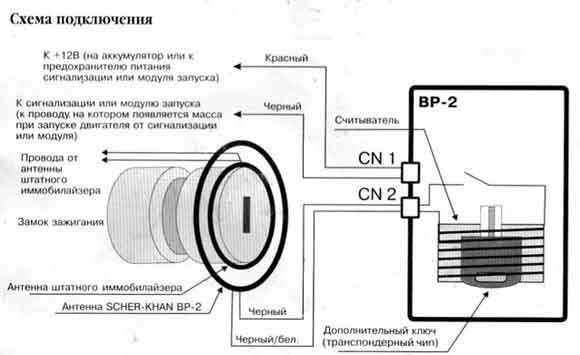

  2. Установить наружную антенну блока обхода иммобилайзера на цилиндре замка зажигания. Необходимо помнить, что расстояние между антенной обходчика иммобилайзера и RFID-антенной должно быть минимальным. Перед применением устройства проверьте, где именно расположена антенна RFID.
  3. Красный провод в обходчике Scher-Khan BP-2 надо подключить к +12 Вольт. А вот чёрный цепляем к любому «минусу». До установки дистанционного запуска на этих проводах не должно быть «+» и «-» одновременно.
  4. Убедиться в работоспособности сигнализации с автозапуском. Если никаких проблем нет и мотор удаётся запустить без использования ключа, советуем скрыть модуль обхода штатного иммобилайзера от посторонних лиц.

Отметим, что иногда обходчики иммобилайзеров могут не подойти к определенной машине. Поскольку мы уже говорим о продукции производителя Scher-Khan, стоит упомянуть о том, что разработчики рекомендуют применять модуль BP-2 на азиатских авто, а вот на европейских моделях осуществлять обход иммобилайзера с помощью блока BP-3.

В продаже есть и универсальные устройства. К примеру, подойдет модуль обхода иммобилайзера 556U. Подключать данный обходчик иммобилайзера можно разными методами. Устройство имеет 9 проводов, а также специальную перемычку на пару позиций. Иногда лишь этот блок может помочь обойти иммобилайзер. Стоит упомянуть, что подобные системы стоят в несколько раз больше, по сравнению с вышеупомянутыми обходчиками Шерхан.

В некоторых случаях размеров петли антенны модуля недостаточно для того, чтобы расположить её в месте расположения штатной антенны. Решением тоже является применение иного модуля. Очень часто хорошим выбором может стать блок обхода штатного иммобилайзера AME. Его преимущество в таких ситуациях заключается в большой петле. Кроме этого, её можно запросто обмотать вокруг стандартной антенны иммобилайзера RFID несколько раз.

Разобраться в том, какой принцип работы обходчика иммобилайзера довольно просто. При удаленном запуске силового агрегата включается реле (питание его обмотки обеспечивают красный и чёрный провода блока Шерхан BP-2), расположенное в модуле обхода штатного автомобильного иммобилайзера. После этого антенна в обходчике иммобилайзера считывает сигнал и обеспечивает его передачу на наружную антенну модуля. После этого сигнал передается на штатную антенну системы RFID.

Вполне реально и сделать обходчик иммобилайзера своими руками. Для этого понадобится электронный чип либо второй ключ, немного проволоки и реле. Правда, придётся угадать количество витков, а это может занять немало времени. Найти более детальные рекомендации можно на страницах всемирной сети.

Как обойти иммобилайзер типа VATS

У владельцев автомобилей, оснащенных иммобилайзерами VATS, есть ключ зажигания, внутри которого расположен резистор. Для того чтобы завести двигатель устройство VATS должно выявить заданное сопротивление. В противном случае произойдет блокировка работы топливного насоса и стартера.

  • Необходимо узнать характеристики используемого резистора. Как правило, его сопротивление составляет от 390 до 11800 Ом. Понадобится аналогичный резистор (максимальная погрешность – 5%).
  • Найти провода иммобилайзера VATS. Это два провода с небольшим сечением, которые выходят где-то из рулевой колонки. Нередко провода заключены в термоусадочную трубку черного, оранжевого либо белого цвета.
  • Используйте опубликованную ниже схему для обхода иммобилайзера VATS.
  • Для подключения можно перерезать любой провод.

Помните о том, что в магазинах представлены различные типы иммобилайзеров. К примеру, существуют также бесключевые обходчики иммобилайзера. Обходчик иммобилайзера без ключа – вещь действительно интересная, но подробно описать все такие системы мы, к сожалению, не можем. Автопаб рассмотрел наиболее распространенные модули обхода иммобилайзеров. Теперь вы знаете, как обойти иммобилайзер. Устанавливать модуль обхода или нет – дело ваше.

Читайте также статью о том, как отключить иммобилайзер (ВАЗ, Нива, Шевроле и др.) своими руками. Все детали об отключении иммобилайзера.

avtopub.com

SCHER-KHAN MOBICAR – обход иммобилайзера и автозапуск на NISSAN MURANO 2017

Хорошая новость для владельцев NISSAN! Все преимущества бесключевой технологии автоматического запуска двигателя теперь доступны и для самого большого кроссовера NISSAN в России – MURANO 2017. Достаточно выбрать SCHER-KHAN MOBICAR, чтобы один из самых технологичных автомобилей NISSAN получил самый современный вид автозапуска.

КОМФОРТНЫЙ АВТОЗАПУСК ОТ SCHER-KHAN MOBICAR

NISSAN MURANO 2017 – это воплощение комфорта, составляющими которого являются мощный двигатель, просторный салон, роскошный интерьер. Добавить можно немногое, например, охранную систему SCHER-KHAN MOBICAR, которая обеспечит автозапуск с настройками по множеству параметров, включая температуру в салоне и падение напряжения аккумулятора. Причем устанавливать обходчик штатного иммобилайзера вместе с дополнительным штатным ключом или чипом не понадобится.

ПОДКЛЮЧЕНИЕ К ПК СТАНДАРТНЫМ КАБЕЛЕМ

Процессорный блок SCHER-KHAN MOBICAR оборудован разъемом mini USB, для подключения к ПК или ноутбуку используется стандартный кабель mini USB – USB. Другие кабели и дополнительные подключения не нужны. Это избавляет установщика от необходимости хранить фирменный кабель, который походит к одной системе.

ПРОГРАММИРОВАНИЕ С ПОМОЩЬЮ ОДНОГО ПРИЛОЖЕНИЯ

Все манипуляции, связанные с программированием и настройкой охранных систем SCHER-KHAN MOBICAR, проводятся с помощью Windows-совместимого приложения «Конфигуратор MOBICAR». Приложение работает с любой версией ОС Windows, оно бесплатно и находится в свободном доступе на портале support.mega-f.ru. Его можно распаковать в любую папку, установка на системный диск не требуется. Установщик избавлен от необходимости искать совместимое ПО или документацию где-то на просторах интернета. Ему нужно выбрать марку и модель автомобиля (NISSAN MURANO) и указать модельный год на вкладке «Обновление», чтобы отобразился весь пакет данных необходимых для инсталляции системы. Микропрограмма загружается прямо в блок, карта установки открывается двойным кликом левой клавиши мыши. Ее можно сохранить или распечатать.

ОДНА СИСТЕМА ДЛЯ КОНКРЕТНОГО АВТОМОБИЛЯ

Чтобы система SCHER-KHAN MOBICAR в момент автозапуска могла осуществлять обход штатного иммобилайзера на NISSAN MURANO 2017, она должна пройти процедуру обучения. Обучение проводится для установленной и подключенной к блокам автомобиля системы. Для обучения к системе не требуется подключать ПК, ноутбук или какое-либо другое устройство.


ДОПОЛНИТЕЛЬНЫЕ ИЗОБРАЖЕНИЯ



Также смотрите новость о выходе микропрограмм под охранные системы SCHER-KHAN MOBICAR с обходом штатного иммобилайpера для организации автозапуска на NISSAN JUKE.



СКАЧАТЬ ПРИЛОЖЕНИЕ
КОНФИГУРАТОР MOBICAR

www.scher-khan.ru

Подключение обхода иммобилайзера. Как работает обходчик иммобилайзера без ключа. Какие существуют системы работы штатного иммо

В результате неисправностей иммо или его конфликта с установленной сигнализацией двигатель автомобиля может блокироваться. Чтобы обойти иммобилайзер в этом случае, можно воспользоваться готовым обходчиком блокиратора или же сделать его самостоятельно.

[ Скрыть ]

Устройство и принцип работы

Обходчик блокиратора выполнен в виде двух антенных адаптеров, которые функционируют через специальный переключатель. В роли последнего используется реле. Одна антенна предназначена для считывания импульса с ключа, что обеспечивает возможность бесключевого доступа, а вторая — передает сигнал на замок зажигания. Реле используется для обеспечения связи с выключателем напрямую. При таком подключении импульсный сигнал от чипа ключа подается на антенну в замке, после чего на блок иммо, в результате обеспечивается пуск силовой установки.

Пользователь Xilvlik на примере устройства от производителя Старлайн рассказал о принципе действия.

Виды

Чтобы обеспечить обход электроцепи блокиратора и заставить работать двигатель, может использоваться четыре варианта:

  1. Применение модуля с оригинальным ключом-меткой. Элемент устанавливается в специальный пластиковый или металлический корпус, предназначенный для считывания импульса и передачи его на выключатель зажигания. Данный блок должен подключаться к блокиратору и устанавливаться в недоступном для преступника месте. К примеру, за контрольным щитком. Этот вариант повлияет на безопасность транспортного средства, поскольку угонщик может выявить запасной ключ и похитить авто.
  2. Подсоединение управляющего модуля с применением только чипа. Данный вариант более безопасен для транспортного средства, так как копия метки от ключа не оснащается бородковой частью. Однако, двигатель машины все равно будет разблокирован, поэтому ее угон возможен.
  3. Специалисты рекомендуют отдать предпочтение способу, который требует устанавливать программируемый блок обхода. Этот модуль может эмулировать пакетные данные, передающиеся оригинальным ключом на иммо.
  4. Можно полностью отключить блокировку ДВС. Реализация такого варианта проще в случае с моделями транспортных средств, на которых иммобилайзеры только начали устанавливаться. В современных автомобилях полностью отключить блокиратор невозможно.

Пользователь Ки

www.neftyanic.ru

Иммобилайзер не видит ключ, что делать? Как в таком случае завести авто? |

Современные автомобили сложно назвать родственниками первых авто или даже тех, которые были выпущены 15-20 лет назад. Дело в том, что прогресс в области автомобилестроения настолько ушел в перед, что уловить связь между старыми автомобилями, в которых было минимум электроники и нынешними машинами, просто «нафаршированными» различными датчиками и системами, довольно тяжело.Безусловно, появление разных электронных систем и помощников не может не радовать, и большинство из них направлены на улучшение комфорта, безопасности пассажиров, а также безопасности самого автомобиля. Однако все в этом мире имеет обратную сторону, которая чаще всего имеет неприятные нюансы. То, что в исправном состоянии радует и облегчает нам жизнь, в случае неисправности может серьезно ее испортить. Например, сбой в системе безопасности или просто банальная ее недоработка может привести к тому, что все двери авто заблокируются, а вы при этом останетесь на улице. Об этом я писал в одной из своих предыдущих статей. Ситуация, согласитесь, довольно неприятная, и в большинстве случаев заканчивается тем, что люди от безвыходности бьют стекло, чтобы попасть вовнутрь своего авто. И это лишь один из тысячи примеров, когда электроника приносит массу проблем. От части именно из-за этой особенности новых авто некоторые «староверы» по-прежнему ездят на своих «старушках» и чинят их своими руками, где-нибудь в гараже… К слову сказать, ремонт современных авто не всегда под силу среднестатистическому автомобилисту, я имею ввиду ремонт своими силами. Более того, из-за того, что устройство крутых «тачек» довольно сложное, а детали весьма дорогие, ремонт даже небольшой очень часто «влетает в копеечку». Но мы сейчас не об этом…

Сегодня мы поговорим о еще одной неприятной ситуации, когда электроника подводит и водитель оказывается один на один со своей проблемой. Речь о ситуации, когда иммобилайзер не видит ключ и не позволяет завести двигатель автомобиля. Как оказалось, проблема весьма популярная, к сожалению, но о том, как себя вести в такой ситуации знают не многие. В этой статье я попытаюсь дать совет, как решить данную проблему и подскажу, в чем же собственно дело. Поехали!

Для начала о том, что такое иммобилайзер. Углубляться в то, что это за «зверь» и как он работает я не буду, об этом уже писал в своей предыдущей статье, вот она: Что такое иммобилайзер? Принцип работы и ключевые отличия от автосигнализации. В двух словах, иммобилайзер — это защитный прибамбас, который не позволяет завести машину без «родного» ключа. То есть, в случае взлома сигнализации автомобиля, а также подбора ключа, мотор все равно не заведется, т. к. есть иммобилайзер, который проверяет наличие специального чипа, на котором есть цифровой ключ-пароль, позволяющий иммобилайзеру «понимать», что в салон сел владелец, у которого имеется ключ. Короче, я думаю вы поняли… Однако, как я уже говорил, бывают ситуации, когда иммобилайзер не видит ключ, то есть не понимает, что в замке «родной» ключ, а вы не взломщик, а хозяин, вот тогда-то и начинаются проблемы.

Ситуация неприятна тем, что вы сидите в своей машине и не можете ее завести, она не слушает вас и не разрешает завести мотор. Случается, что иммобилайзер не видит ключ лишь иногда, и после нескольких попыток «вынул-вставил ключ» мотор все же запускается, но тем не менее проблема есть и ее необходимо решать. Есть правда те, кто просто терпят выходки своей «ласточки» и сидят, по полчаса пытаясь завести двигатель, других же подобные «игры» не устраивают, поэтому они активно ищут выход. Что же происходит и кто виновен в этой ситуации?

Электронный блок управления (ЭБУ), как я уже говорил, запрограммирован на работу лишь с одним ключом (в том числе и его дубликатами, точными копиями), и доступ к двигателю предоставляется лишь после 100% совпадения кода прописанного в «мозгах» блока.

Итак, что же делать, когда иммобилайзер не видит ключа?

  1. Вариант первый — попытаться завести машину, используя второй ключ. Как правило, у каждого автовладельца дома имеется запасной ключ(и), которым(и) можно попытаться выполнить запуск мотора. Если же машина «отреагировала» на запасной ключ с первого раза, скорее всего проблема именно в основном ключе, возможно он вышел из строя и требует ремонта или вовсе не подлежит ремонту.

Кстати, если у вас лишь один ключ, будьте крайне осторожны, поскольку потеря единственного ключа обойдется вам очень дорого. Придется выкручиваться, ехать к дилерам и платить сумасшедшие деньги или изготавливать так называемый «обходчик» иммобилайзера.

  1. Второй вариант решения проблемы, когда иммобилайзер не видит ключа — вызов специалистов на место и прошивка (перепрограммирование) «мозгов». Принцип такой — покупается новый ключ и совмещается с «родным» ЭБУ. Для выполнения этой процедуры, как правило, требуется специальный ПИН-код, который выдается при покупке автомобиля. Проблема в том, что этот ПИН-код выдается производителем лишь раз, и если вы покупали машину с рук и не имеете на руках данного кода, вам придется покупать новый блок управления для своего авто.
  2. Ситуация третья, повреждена или неисправна приемная антенна. Случается, что контакты приемной антенны иммобилайзера, через которую блок управления получает сигнал, повреждаются. В итоге антенна «не понимает» или не может сообщить о том, что ключ подлинный, следовательно, иммобилайзер не видит ключ. Антенна, как правило, располагается в салоне вокруг замка зажигания, поэтому, чтобы получить «контакт» можно попытаться пошевелить замок зажигания. В некоторых ситуациях, когда контакты окисляются, помогает проникающая жидкость WD-40. Однако в любом случае так долго продолжаться не может и замок или приемную антенну придется менять.
  3. В некоторых ситуациях подобного характера единственным решением оказывается так называемый обходчик иммобилайзера. Купить его можно в специальных автомагазинах или, к примеру, изготовить самостоятельно. Правда во втором случае вам понадобится чип или чипованный прибор, ну и естественно серьезный опыт работы с электрооборудованием.

Думаю, данных способов будет достаточно, чтобы решить проблему, когда иммобилайзер не видит ключ, хотя есть, конечно, и другие не менее эффективные варианты. В случае безрезультатных попыток самостоятельно решить данную проблему, рекомендую обратиться к профессионалам, они хоть и «не дешевые ребята», но знают свое дело четко.

И последнее, если у вас есть своим секреты как побороть эту проблему или вам лично приходилось сталкиваться с ней — не стесняйтесь и делитесь своим опытом с нами, для этого воспользуйтесь, пожалуйста, формой комментариев.

Источник: АвтоПульсар.

avtopulsar.ru
