Auto Doctor — Иммо Лада Гранта

АКТИВАЦИЯ иммобилайзера

Иммобилизатор – противоугонная система автомобиля, устройство для предотвращения пуска двигателя. Многие водители либо не пользуются им, даже если на их машине он предусмотрен, либо и вовсе о нём не знают. Но безопасность – не то, чем стоит пренебрегать, поэтому владельцам Лады Granta следует ознакомиться с принципами работы столь полезного устройства.

При использовании водителем ключа зажигания, иммобилизатор идентифицируется в контроллере с помощью своего кода каждый раз, когда заводится двигатель. Если код верен, препятствий к работе мотора не будет, в случае несовпадения включается блокировка. Единственный существенный минус иммобилизатора – если он выйдет из строя, завести автомобиль вы не сможете до починки сломавшегося устройства. В таком случае старый код иммобилизатора нужно удалить и записать в контроллер новый. При покупке Лады Granta, иммобилизатор активируют в пунктах подготовки автомобиля к продаже, в присутствии будущего владельца. Об отказе покупателя от этой процедуры следует внести запись в сервисные документы, заверить её подписью и печатью продавца, а также подписью хозяина приобретённого транспортного средства.

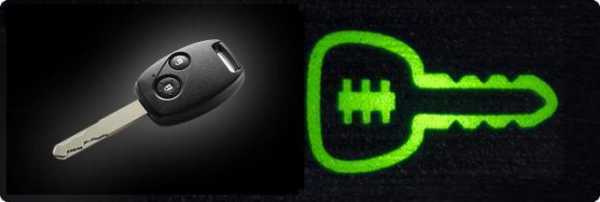

Лада Granta укомплектована двумя ключами зажигания:

Первый, отмеченный чёрным, рабочий. Он может быть оснащён пультом дистанционного управления. Этот ключ снимает запрет со старта двигателя. Его используют для обычной повседневной езды.

Второй, отмеченный красным, обучающий ключ. Он не только снимает запрет со старта двигателя, но и включает режим обучения электронного иммобилизатора и системы управления блокировкой дверей. Настоятельно рекомендуется пользоваться им только при необходимости и хранить в надёжном месте. В случае утраты обучающего ключа гарантийное обслуживание вашей противоугонной системы перестаёт быть головной болью фирмы-диллера.

Активация «иммо» заключается в следующих этапах, всё подробно!!!

Так начнем:
1. Закроем все двери.

2. Включим зажигание КРАСНЫМ ключом (обучающий ключ), подождать более 6 секунд. (Если система не активирована, то через 5-ть секунд в щитке приборов загорится контрольная лампа иммобилайзера.)

3. Вытащить обучающий ключ. Машинка должна заморгать с частотой 5 раз в секунду.

4. Быстро (в течение 5-6 секунд) включаем зажигание ЧЕРНЫМ ключом (рабочий ключ)

5. Иммобилайзер должен подать 3 писка + 2 писка. Если звука не было то:
— был превышен интервал времени (повторить с начало)
— рабочий ключ уже обучен с другой системой
— иммобилайзер неисправен

6. Выключим зажигание и вытащим черный ключ.

7. Быстро (в течение 5-6 секунд) пока моргает машина включить обучающим ключом зажигание

8. Звуковой сигнал 3 писка + 2 писка.

9. Выкл. зажигание. Обучающий ключ не вынимаем!!!

10. Звук в виде 1 писка.

11. Быстро (в течение 5-6 секунд) включить зажигание на 2-3 секунды!

12. Выкл. зажигание. КЛЮЧ оставить В ЗАМКЕ

13. Звуковой сигнал в виде 3 писка + гаснет машинка. Не вынимаем красный ключ. (При работе с некоторыми контроллерами должно произойти прекращение мигания лампочки и выдача зуммером 3 звуковых сигналов это происходит уже при включении зажигания. В этом случае всё равно следует выкл. зажигание и подождать более 10 секунд.)

14. Ждем более 10 секунд.

15. Вынуть ключ!!!

Должно получится с первого раза. Если нет, то повторить с начала.

Вывод: Успешная активация «имо», значок машина с ключом перестала загораться при включении зажигания.

Состав системы иммобилизации:

1. Контроллер системы управления двигателем (КСУД)
2. Контроллер иммобилизатора (в LADA Granta – комбинация приборов)
3. Обучающий ключ (с красной вставкой)

4. Рабочий ключ (в вариантном исполнении ключ с ПДУ)


Примечание: В исполнении «Люкс» система иммобилизации дополнительно взаимодействует с системой дистанционного управления.

Сигнализатор иммобилизатора:

1. Горит в течение 15сек после включения зажигания, если КСУД «не обучен».
2. Мигает в течение 20сек после включения зажигания с частотой 1 Гц, если имеются ошибки или неисправности в системе иммобилизации. (дополнительно подаются сигналы зуммера, см. «Звуковые сигналы неисправности системы иммобилизации»)
3. Мигает с частотой 5 Гц при процедуре обучения. (см. «Активация»)
4. Мигает с частотой 10 Гц при завершении процедуры обучения (см. «Активация»)

В автомобилях с СДУ («Люкс»):

1. Мигает с частотой 1 раз в 3 секунды в режиме охраны
2. Мигает с частотой 2Гц при снятии с охраны в режиме ожидания открытия двери (до открытия любой двери или до автопостановки на охрану).

Звуковые сигналы неисправности системы иммобилизации:

При неисправностях системы иммобилизации дополнительно к миганию сигнализатора подаются звуковые сигналы зуммера. Звуковые сигналы подаются на 10-й и на 20-й секунде после включения зажигания.
1 сигнал — Не читается транспондер ключа.
2 сигнала — Нет связи между КП и КСУД.
3 сигнала — Идентификатор считанного ключа отсутствует в EPROM КП или КП не обучена.
4 сигнала — КП не может дешифровать запрос КСУД («чужой» КСУД).

Активизация работы иммобилизатора (обучение)

Внимание! Ключи перед началом обучения не должны находиться в одной связке, чтобы в зоне чтения транспондера находилось не более одного ключа.

1. Сесть на водительское кресло и закрыть водительскую дверь.
2. Включить зажигание обучающим ключом (с красной вставкой на торце). Убедиться, что в комбинации приборов загорелся символ автомобиля с ключом (индикатор иммобилизатора).

Внимание! Если ранее иммобилизатор в данном автомобиле уже был обучен, то индикатор иммобилизатора не должен гореть. В этом случае, данная процедура обучения может проводиться только с использованием «своего» обучающего ключа, который был ранее
обучен на этом автомобиле.

3. Выключить зажигание, индикатор иммобилизатора должен замигать с частотой 5 Гц, вынуть обучающий ключ из замка зажигания.

Внимание! Мигание индикатора в процессе обучения свидетельствует об успешном прохождении процедуры обучения.
Прекращение мигания означает, что процедура прервана.

4. Включить зажигание рабочим ключом. Должны прозвучать три звуковых сигнала зуммера и примерно через 6 секунд еще два звуковых сигнала.

Внимание! Промежуток времени между выключением зажигания обучающим ключом и включением зажигания рабочим ключом должен быть не более 6 секунд, если это время было превышено, то звуковых сигналов не будет, а мигание индикатора иммобилизатора прекратится. В этом случае следует повторить процедуру с п. 2. Если все повторные попытки оказались неудачными, то рабочий ключ либо
неисправен, либо был ранее обучен на другом автомобиле.

5. Выключить зажигание и вынуть рабочий ключ из замка зажигания.
6. Если не требуется обучение дополнительных рабочих ключей, то перейти к п. 7. Если требуется обучение дополнительных рабочих ключей, то выполнять п. 4 и 5 для всех обучаемых рабочих ключей. После чего перейти к п.7.

Можно обучить до четырёх рабочих ключей.

7. Включить зажигание обучающим ключом, не позднее, чем через 6 секунд после выключения зажигания (индикатор иммобилизатора должен мигать). Должны прозвучать три звуковых сигнала зуммера и примерно через 6 секунд еще два звуковых сигнала.
8. Выключить зажигание. Не вынимать обучающий ключ из замка зажигания. Через 6 секунд, должен прозвучать одиночный сигнал зуммера и индикатор иммобилизатора перейдет в ускоренный режим мигания (10 Гц).
9. Не позднее, чем через 10 секунд после сигнала зуммера включить зажигание, прозвучат три звуковых сигнала зуммера иммобилизатора, а индикатор иммобилизатора погаснет. В автомобилях с СДУ («Люкс») также дважды моргнут указатели поворотов и прозвучит короткий сигнал клаксона (завершение обучения радиоканала СДУ).
10. Выключить зажигание, вынуть обучающий ключ.
11. Проверить работу иммобилизатора. Включить зажигание рабочим ключом, индикатор иммобилизатора не должен мигать или гореть постоянным светом. Произвести пробный запуск двигателя, двигатель должен запуститься.
12. На этом процедура обучения и контроля завершена, система исправна и функционирует нормально.

Внимание! Если на каком либо этапе процедура обучения была прервана, то ее необходимо провести заново и довести до завершения не меняя компонентов системы: контроллер ЭСУД – иммобилизатор — кодовые ключи.

В кратком изложении (контроль процедуры достаточно вести по индикатору):

1. Закрыть водительскую дверь.
2. Включить зажигание обучающим (красным) ключом.
3. Выключить зажигание и вынуть ключ. Индикатор начинает моргать с частотой 5 Гц.
4. Быстро (в течение не более 6 секунд) включить зажигание рабочим (черным) ключом.
5. 3 писка -> 6 секунд -> 2 писка.
6. Выключить зажигание и вынуть ключ.
7. Если требуется обучение других рабочих ключей, то повторить пункты 4 — 6 для каждого рабочего ключа (всего не более 4-х ключей).
8. Быстро (в течение не более 6 секунд) включить зажигание обучающим (красным) ключом.
9. 3 писка -> 6 секунд -> 2 писка.
10. Выключить зажигание, ключ не вынимать. 6 секунд -> 1 писк. Индикатор начинает моргать с удвоенной частотой (10 Гц).
11. Включить зажигание. 3 писка. Индикатор гаснет. Обучение закончено.
12. Выключить зажигание.
13. Проверяем активацию иммобилизатора. Включаем зажигание любым ключом, если при включении зажигания индикатор не загорается, то иммобилизатор активирован. Производим пробный запуск двигателя.

Восстановление работоспособности системы иммобилизации при замене элементов системы.

1. При замене КСУД-а (на новый или «необученный») работоспособность системы восстанавливается выполнением процедуры обучения.
2. При замене контроллера иммобилизатора (комбинации приборов) работоспособность системы восстанавливается выполнением процедуры обучения, не меняя при этом остальных элементов системы.
3. Замена списка зарегистрированных рабочих ключей производится проведением процедуры обучения.
4. При замене обучающего ключа работоспособность системы восстанавливается выполнением процедуры обучения при условии замены КСУД-а на новый («необученный») или очистки («разобучения») EEPROM КСУД-а.\

Процедура обхода иммобилизации для автомобилей Lada Granta

Данная процедура используется для запуска двигателя без считывания кодового ключа в случае неисправности иммобилизатора. Алгоритм выполнения обхода иммобилизации записан в энергонезависимой памяти контроллера системы управления двигателем (КСУД). Воспользоваться процедурой обхода иммобилизации можно только после записи в КСУД индивидуального числового кода (пароля). Владелец автомобиля может изменять пароль неограниченное число раз, выполняя процедуру ввода числового кода в КСУД. Изначально КСУД поставляется с отсутствием запрограммированного пароля, т.е. процедура обхода запрещена.

1 Ввод числового кода в КСУД
1.1 Приготовить комплект ключей зажигания состоящий из рабочего (с полностью черной головкой) и обучающего (с вставкой красного цвета).
1.2 Закрыть все двери автомобиля. Вставить обучающий кодовый ключ в выключатель зажигания. Включить и выключить зажигание. Сигнализатор состояния системы (светодиод) должен быстро мигать.
1.3 Пока мигание светодиода не прекратилось (в течение 6 с), вынуть обучающий ключ из выключателя зажигания, вставить рабочий ключ и включить зажигание. Зуммер блока управления противоугонной системы должен выдать три звуковых сигнала.
1.4 Подождать с включенным зажиганием до выдачи зуммером еще двух звуковых сигналов, после чего выключить зажигание.
1.5 Пока мигание светодиода не прекратилось (в течение 6 с), вынуть рабочий ключ из выключателя зажигания, вставить обучающий ключ и включить зажигание.
1.6 Зуммер должен выдать три звуковых сигнала. Подождать с включенным зажиганием до выдачи зуммером еще двух звуковых сигналов.
1.7 Выключить зажигание, не вынимая обучающий ключ, подождать до подачи зуммером одиночного звукового сигнала. Светодиод должен при этом замигать в два раза быстрее.
1.8 Включить зажигание обучающим ключом, пока мигает светодиод. Лампа «Check Engine» (СЕ) должна гореть.
1.9 Ждать 1 минуту, пока СЕ не погаснет.
1.10 Ввести шестизначное кодовое число, состоящее из цифр от 1 до 9 (минимально возможное число 111111, максимально возможное 999999).
1.10.1 Ввод цифры кода: нажать до упора на педаль акселератора, удерживать педаль в нажатом положении не более 3-х секунд. Количество нажатий на акселератор соответствует вводимой цифре. Лампа СЕ загорается, подтверждая каждое нажатие.
1.10.2 Запись цифры кода: нажать на педаль акселератора и удерживать в нажатом положении, пока лампа СЕ не погаснет (≈ 5 секунд). Отпустить педаль акселератора. *
1.10.3 Ввести остальные пять цифр кода, выполняя действия п.п. 1.10.1, 1.10.2 еще 5 раз подряд.
1.10.4 Если после ввода последней цифры кода и удерживания педали акселератора в нажатом положении более 5 секунд лампа СЕ:
— не гаснет, значит, ввод пароля завершен правильно;
— начинает мигать с частотой 1 Гц, значит, при вводе пароля произошла ошибка. Нужно выключить зажигание и повторить процедуру заново с п.1.2.
• Внимание! Если после ввода цифры кода и удерживания педали акселератора в нажатом положении более 5 секунд лампа СЕ начинает мигать с частотой 1 Гц, значит, при вводе цифры произошла ошибка (например, нажали на акселератор больше 9 раз или превысили время ожидания (1 минута) ни разу не нажав на акселератор). Нужно выключить зажигание и повторить процедуру заново с п.1.2.
1.11 Выход из режима записи пароля в КСУД происходит при выключении зажигания. Если ввод пароля не завершен до конца, то он не сохраняется
1.12 Запрет выполнения процедуры обхода иммобилизации происходит, если после выполнения п.1.2…1.9, нажать на педаль акселератора и удерживать ее в нажатом положении более 5 секунд. Если процедура обхода иммобилизации запрещена, то лампа СЕ будет гореть постоянно при включенном зажигании все время, до запуска двигателя.

2 Выполнение обхода
2.1 Включить зажигание. КСУД запрещает запуск двигателя (функция иммобилизации включена). СЕ горит постоянно.
2.2 Ждать 1 минуту, пока СЕ не погаснет. Если этого не произошло, значит, процедура обхода иммобилизации в КСУД запрещена.
2.3 Ввести свой код-пароль, согласно п.1.10 (см. выше).
2.4 Если после ввода последней цифры кода и удерживания педали акселератора в нажатом положении более 5 секунд лампа СЕ:
— не гаснет, значит, код введен правильно, можно запускать двигатель.
— начинает мигать с частотой 1 Гц, значит, введен неправильный пароль, процедуру обхода необходимо повторить, выключив зажигание, начиная с п.2.2
2.5 Если обход выполнен правильно и двигатель запустился, лампа СЕ гаснет после запуска двигателя.
2.6 КСУД работает в режиме обхода иммобилизации до своего полного выключения, которое происходит через 5с после выключения зажигания. Двигатель можно запустить повторно, если с момента выключения зажигания прошло не более 5с. Если с момента выключения зажигания прошло более 5с, то запуск двигателя становится невозможен и требуется снова повторить процедуру обхода.

ВНИМАНИЕ! Если у Вас, до активации иммобилайзера, была установлена сигнализация с автозапуском, то после активации иммо, автозапуск перестанет работать.
Если у Вас активирован иммобилайзер до установки сигнализации, и Вы хотите установить сигнализацию с автозапуском, то Вам необходимо дополнительно приобрести:
— модуль обхода иммобилайзера,
— чип рабочего ключа  и обучить его.

dok-auto.narod.ru

Сигнализация блокирует запуск двигателя: что делать?

Блокировка запуска двигателя является функцией, которая находится в списке доступных опций практически любого противоугонного комплекса. В этом случае в системе присутствует иммобилайзер, который опознает владельца по специальной метке и позволяет завести мотор.  Блокировать запуск двигателя также могут обычные автомобильные сигнализации, имеющие в своем арсенале подобную функцию.

По заверениям специалистов, которые работают с автомобильным электрооборудованием, более половины всех случаев неожиданных отказов двигателя заводиться напрямую связаны с неисправностями автосигнализации. Отметим, что сложность реализации блокировок в этом случае заметно проще по сравнению с комплексными противоугонными решениями. Это существенно повышает шансы снять блокировку запуска двигателя самостоятельно в случае поломки или сбоя. Далее мы рассмотрим, что делать водителю, если сигнализация блокирует запуск двигателя.

Читайте в этой статье

Блокировка двигателя автосигнализацией

При наличии установленных противоугонных систем за блокировку запуска мотора отвечает электрооборудование. Иммобилайзеры или автомобильные сигнализации могут оказаться неисправными и давать постоянные или единичные сбои в процессе работы.

Необходимо добавить, что степень серьезности проблемы будет зависеть не от конкретной модели или марки авто, а от сложности установленного защитного противоугонного комплекса.

Основным признаком проблем с сигнализацией является то, что исправный двигатель не заводится или сразу глохнет после запуска. Мотор может не реагировать на запуск с брелка, а также не заводиться при помощи ключа. Это означает, что система произвела частичную или полную блокировку.

Случайная активация функции блокировки двигателя

Первым делом внимательно изучите отображаемые пиктограммы на брелке сигнализации. Частой причиной блокировки является случайная активация дополнительных функций. Также необходимо проследить за показаниями контрольной лампочки СИД (при наличии) в салоне автомобиля, которая служит световым индикатором состояния сигнализации. Мигания лампы-светодиода в большинстве случаев указывают на то, что в меню активирована противоугонная функция иммобилайзера.

Если после поворота ключа в замке и включения зажигания наблюдаются частые моргания сигнальной лампы (на примере автосигнализации StarLine) перед запуском двигателя, а на самом брелке отображается пиктограмма с надписью «иммо»:

1. одним из способов решения проблемы будет вынуть ключ из замка, после чего достаточно нажать на кнопку открытия центрального замка дверей на брелке.
2. также можно выйти из автомобиля, поставить сигнализацию в режим охраны, затем снять с охраны и далее заводить двигатель.

Другими словами, необходимо удостовериться в том, что сигнализация работает в штатном и привычном для владельца режиме. До 30% случаев блокировки запуска двигателя сигнализацией происходят по причине случайного изменения программных настроек. Задачей водителя становится отключение всех лишних функций в настройках.

На примере сигнализации StarLine обратим внимание, что в данной системе имеется опция «двухэтапного» снятия блокировок. Активация функции может произойти случайно, на экране брелка будет светиться отдельная пиктограмма. Для отключения на брелке необходимо удерживать нажатой кнопку 3. Брелок издаст два пика, после чего кнопка 3 единоразово нажимается снова. Затем на несколько секунд зажимается кнопка 1, далее производится снятие охранных функций;

Отключение блокировок при помощи сервисной кнопки в салоне

В том случае, если признаки непреднамеренной активации блокировок запуска двигателя отсутствуют, можно попытаться разблокировать двигатель при помощи сервисного режима. Такой режим имеет название Valet и служит для перевода системы в сервисный режим. Для активации необходимо вставить ключ в замок зажигания, включить зажигание и далее выключить его.

После этого нужно удерживать кнопку включения сервисного режима около 10-20 сек. Результатом станет уведомление при помощи специального короткого сигнала, после чего сигнальная лампа (световой индикатор, СИД) будет гореть постоянно. Данный способ означает отключение всех функций охраны, что также может означать снятие блокировок с двигателя. Добавим, что после устранения проблемы необходимо снова активировать охранные функции сигнализации.

В отдельных случаях также помогает аварийное отключение сигнализации при помощи скрытой кнопки в салоне автомобиля. Указанная кнопка также удерживается от 10 до 20 сек, после чего сигнальный светодиод состояния сигнализации загорается и потом гаснет. После затухания лампочки можно попробовать завести двигатель.

Самостоятельный поиск неисправностей сигнализации

• Устранить неисправность и снять блокировку двигателя своими руками зачастую удается в том случае, если получится обнаружить перегоревшие предохранители. Данная проблема часто приводит к сбоям в работе сигнализации. Предохранители необходимо проверить, в случае обнаружения проблемного элемента необходимо заменить сгоревший предохранитель на заведомо исправный.
• Неполадки в работе сигнализации также могут быть связаны с недостаточным зарядом АКБ или плохо закрепленными клеммами  на контактах батареи. В этом случае АКБ еще способна вяло провернуть стартер, но блокировка двигателя уже может сработать и далее препятствовать запуску ДВС.

При разряженном аккумуляторе может активироваться защитная функция, которая блокирует запуск двигателя в результате отключения питания или падения напряжения в электроцепи автомобиля.

• Еще одним шагом станет проверка концевых выключателей (концевиков), которые находятся под крышкой капота и багажника. Попадание влаги или окисление концевика часто становится причиной неверного сигнала на управляющий блок сигнализации, что приводит к блокировке двигателя. Обратите внимание, что непрофессиональная установка сигнализации и концевиков, а также неправильно осуществленная мойка двигателя может привести к сбоям в работе электрооборудования.

Советы и рекомендации

Если попытки снять блокировки двигателя и завести мотор оказались безуспешными, тогда высока вероятность серьезного сбоя или выхода из строя отдельных элементов сигнализации. Результатом становится произвольное срабатывание блокировок двигателя, которые штатными методами отключить не удается. Неисправную машину необходимо доставить на станцию техобслуживания, так как снятие блокировки потребует профессионального вмешательства.

Осуществить указанную доставку можно эвакуатором. Еще одним доступным способом является вызов автоэлектрика, который работает на выезд. Отметим, что конечные затраты на оплату услуги выездной разблокировки двигателя, отключения сигнализации автомобиля, аварийного открытия замков и т.п. зачастую получаются меньшими по сравнению с доставкой машины в сервисный центр на эвакуаторе и оплатой ремонта в техцентре.
