Залегшие кольца или трещина в клапане – значительно более частые причины снижения компрессии, чем износ двигателя.
Компрессия – это вульгаризм. Правильно – давление конца такта сжатия. Это давление, которое создается в цилиндре при выключенном зажигании (или без подачи топлива – для дизеля) при положении поршня в верхней мертвой точке. Так вот, многие диагносты по величине замеренной компрессии (прости, наука, за жаргон!) дают заключение: «жив пациент» или «в морг», то есть на капитальный ремонт.
Заблуждение первое «Компрессия и степень сжатия – одно и то же»
Нет, не так! Компрессия – это давление в цилиндре, степень сжатия – безразмерный параметр, описывающий геометрические параметры цилиндра: это отношение полного объема цилиндра к объему камеры сжатия (камера сжатия – это объем пространства над поршнем при его положении в ВМТ (еще он называется объемом конца сжатия – это то же самое). Называть ее камерой сгорания некорректно, поскольку сгорание топлива происходит во всем объеме цилиндра.) Компрессия от степени сжатия зависит, а степень сжатия от компрессии – нет! Компрессия зависит еще от кучи параметров: давления начала сжатия, регулировки фаз газораспределения, температуры, при которой проводится замер, протечек из камеры сгорания. А протечки определяются изношенностью колец и цилиндров.
«Компрессия» – то максимальное давление, которое мы измеряем в цилиндре при выключенном зажигании.
Заблуждение второе: «Поднял компрессию – увеличил мощность»
Не совсем так. Компрессию можно поднять двумя способами – увеличить степень сжатия или уменьшить протечки из камеры сгорания. Посмотрим, что будет в каждом случае: в нашем распоряжении стенд.
Для начала уменьшим объем камеры сжатия. Проще всего для этого прошлифовать нижнюю плоскость головки цилиндров. У базового мотора «одиннадцатого» ВАЗа рабочий объем цилиндра чуть больше 370 кубиков. При штатной степени сжатия 9,8 объем камеры сжатия составит 42,6 см³. Можно посчитать, что, сняв 2 мм с посадочной поверхности головки блока цилиндров, мы уменьшаем объем камеры сжатия на 5,1 см³. Новая степень сжатия составит 11 единиц, то есть на 1,2 выше, чем у базового мотора. А теперь, просто из интереса, уберем еще 2 мм. Степень сжатия возрастает уже до 12,6. В учебнике находим нужную формулу и получаем: термический КПД цикла поршневого двигателя теоретически должен вырасти в первом случае минимум на 4%, во втором – на 9%.
Компрессия резко выросла, а мощность – нет. Вместе с компрессией проснулась детонация, и угол опережения зажигания пришлось сдвигать назад. А он влияет на мощность сильнее
Заблуждение третье: «Нет компрессии – сразу на капиталку»
Обычно механик, обнаруживший низкую компрессию, тут же заявляет: «Двигатель изношен, требуется капиталка». Так ли все однозначно?
Нет, конечно! На спор можем назвать двадцать возможных причин снижения компрессии. Тут и проблемы с механизмом газораспределения, и механические или термические повреждения деталей двигателя, и закоксованность поршневых колец. И только одна из них будет связана с катастрофическим износом мотора. Важно уметь различать эти причины, понимать степень их опасности и знать методы борьбы с ними.
Заблуждение четвертое: «Чем выше компрессия, тем лучше»
Частенько от апологетов разных присадок приходится слышать, как подпрыгнула компрессия после очередной обработки мотора. Рост до 15 бар, до 17 бар! Но надо иметь в виду, что в нормальном состоянии, даже восстановив зазоры до состояния нового двигателя, компрессию выше штатной не получить.
Изменение удельного расхода топлива при фиксированных оборотах (2500 об/мин) в двух вариантах двигателя – базовом и с кольцами, в которых увеличены зазоры. Компрессия упала, но по расходу это заметно только при малых нагрузках.
Так на что влияет компрессия?
На многое! Главное – на пусковые свойства мотора, особенно при низких температурах.
В первую очередь это касается дизельных двигателей, где от давления и температуры конца сжатия зависит, воспламенится топливо в цилиндре или нет. Но и бензиновые двигатели в холодном состоянии тоже чувствительны к изменению компрессии: она влияет на испаряемость топлива, которое при холодом пуске только теоретически должно испаряться по пути в цилиндр. А реально – попадает туда в виде негорючих жидких капель.
wiki.zr.ru
Компрессия двигателя говорит о его состоянии. Если с ней все в порядке, то автомобиль имеет большой запас мощности и тяговитости. Компрессия ВАЗ 2114 должна проверяться каждые 20 тысяч километров пробега, а также после покупки автомобиля. Как правильно мерить компрессию в двигателе? Ответу на этот вопрос посвящена эта статья.
Компрессия характеризует собой давление, создающееся в цилиндрах двигателя в конце сжатия такта. Другими словами компрессией называют степень сжатия двигателя. Показатель сжатия при этом определяется соотношением компрессии к объему камеры сгорания.Какая должна быть компрессия на ВАЗ 2114? В норме ее значение должно составлять не менее 10 бар, а разница между цилиндрами двигателя не может превышать 1 бар. Таким образом, если в автомобиле ее показатель в четырех цилиндрах находится на отметке 11 бар, то считается, что это норма. Однако каждые 2,5 тысячи км ее следует проверять вручную. Если компрессия четырех цилиндров неоднородна и составляет, к примеру, 11/9/12/11 Бар, то следует найти причину этого сбоя и осуществить ремонт. Езда в таких условия приведет к необратимым поломкам двигателя.В идеале на 8-клапанном моторе на каждом цилиндре компрессия должна быть на уровне 14 бар с небольшими отклонениями.Заоголовок 2: ИзмерениеЧтобы узнать, какая компрессия должна быть на ВАЗ 2114 8 клапанов, следует приобрести специальный прибор для измерения, называемый «компрессометром». Такие приборы бывают четырех видов: прижимными, универсальными, резьбовыми и гибкими.Перед тем, как приступить к замерам, нужно приготовить ключ для свечей, аккумулятор и прибор для измерения давления. Также следует пригласить помощника. Последовательность действий будет следующей:1. Первым делом двигатель необходимо прогреть до рабочей температуры.2. Следом за этим нужно будет вывернуть все свечи.3. В образовавшееся свечное отверстие ставится компрессометр.4. В этот момент помощнику нужно нажать на педаль газа до упора, а затем на 6-10 секунд завести двигатель.
5. В этот момент на экране прибора появится искомое значение.
emex52.ru
Двигатель внутреннего сгорания (ДВС) относится к основной части любого транспортного средства. Зачастую вместе с понятием ДВС можно услышать и такое понятие как компрессия в двигателе. Это важный показатель, который отвечает за работу двигателя автомобиля. Разберемся, что такое компрессия, какая компрессия должна быть в двигателе и что будет с двигателем при нарушении норм.
Слово «компрессия» происходит от латинского «compression», что в переводе означает «сжатие». Т.е. под компрессией понимается сжатие газа, происходящее из-за действия внешних сил, чтобы уменьшить объем газа, а также увеличить температуру и давление.
Чтобы понять, что представляет собой компрессия в двигателе, стоит разобраться для начала из чего состоит двигатель внутреннего сгорания. В нем есть блок цилиндров, клапана, поршни с компрессионными и масляными поршневыми кольцами, шатуны и коленчатый вал.
При поднятии поршня на такте сжатия, клапаны закрыты, поэтому происходит топливной смеси, при этом давление образуется в цилиндре максимальное. А цифровое значение этого давления и представляет собой компрессию двигателя.
Измеряется компрессия в единицах измерения давления – бар, кг/см2, МПа.
На показатель компрессии влияют множество факторов. Среди них:
Для того, чтобы понять работает двигатель в штатном режиме или есть проблемы нужно знать заводские параметры компрессии для каждого двигателя, т.к. они будут отличатся.
Обычно норма компрессии указывается в технических характеристиках. Можно только отметить, что из-за различий дизельных и бензиновых двигателей компрессия будет разная. Как правило, дизели имеют норму давления больше в два раза.
Компрессия в дизельном двигателе составляет более двадцати атмосфер. Чаще всего, она колеблется от двадцати восьми до тридцати двух атмосфер. Такие высокие показатели обусловлены сложностью устройства двигателя.
Норму компрессии для бензиновых двигателей можно рассчитать по формуле, в которую входит степень сжатия двигателя и коэффициент Х, который определяется в зависимости от типа мотора. Степень сжатия берется из технической документаций на автомобиль.
Х = 1,2-1,3 для четырехтактных моторов; Х = 1,7-2 для четырехтактных дизельных моторов.
Как правило, норма компрессии бензинового двигателя немного больше десяти атмосфер.
Хорошо знать норму компрессии для своего автомобиля, но нужно еще и уметь ее измерять, чтобы быть уверенным, что двигатель работает исправно. Рассмотрим, какие способы измерения компрессии двигателя существуют.
Чтобы измерить компрессию можно, конечно, обратиться в автосервис. Но проще сэкономить деньги и произвести измерения самостоятельно. Для таких измерений достаточно просто купить специализированный прибор – компрессометр. Это, по сути, манометр, но имеющий обратный клапан, измеряющий максимальное давление в цилиндре двигателя.
Сейчас на рынке предлагаются компрессометры для дизельных и для бензиновых моторов. Отличия в допустимых пределах измерений, потому как в дизельных движках давление намного выше.
Для проверки компрессии нам в первую очередь потребуется:
После чего переходим ко второму этапу:
Выполнив эти действия, можно приступать непосредственно к измерению компрессии в цилиндрах двигателя. Желательно измерения проводить вдвоем, чтобы один человек фиксировал результаты измерения, а другой – вращал мотор.
Для измерения выполняются следующие действия:
После полученного результата, необходимо сравнить с нормами, которые должны быть для данного двигателя. Если же результаты приближены к показателям нормы, то компрессия в двигателе хорошая и двигатель работает отлично, либо причина поломки двигателя не в этом.
Если при измерениях получена низкая компрессия двигателя, то необходимо в срочном порядке восстанавливать давление в цилиндрах. Иначе могут быть серьезные последствия в дальнейшем при эксплуатации автомобиля. Например, будет сложно завести движок, обороты двигателя будут скакать, мотор будет очень сильно шуметь, мощность двигателя значительно снизится, увеличится расход топлива, появится синий дым, который будет выходить из выхлопной трубы при запуске двигателя.
Самыми распространенными причинами низкой компрессии может быть:
В первую очередь необходимо проверить все эти детали и заменить неисправные. После чего, компрессия должна быть в норме, стоит провести повторные измерения.
Если же результаты измерения компрессии оказались высокими, то стоит проверить, возможно в камеру сгорания попадает масло или двигатель перегревается.
Последствия высокой компрессии приводят к детонации и возникновению калильного зажигания, что в свою очередь способствует повреждению поршня и цилиндра двигателя.
При высоких показателях компрессии стоит также, проверить, не износились ли маслосъемные колпачки и кольца или нет ли нагара в цилиндрах, возможно двигателю потребуется раскоксовка ДВС.
Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на нихswapmotor.ru
Практически все автомобилисты прекрасно знают о компрессии двигателя, однако многие путают это понятие со степенью сжатия. На самом деле, эти величины обозначают совсем разные параметры двигателя. Постараемся разобраться, что такое компрессия и степень сжатия двигателя, а также разберем, как увеличить компрессию и для чего это нужно?
Компрессия – это то давление, которое создается в конце такта сжатия цилиндром топливовоздушной смеси. Чем выше компрессия двигателя – тем большую мощность он может развить. Дело в том, что увеличение этой величины способствует наилучшему сжатию топлива, а потому его воспламенение происходит намного эффективнее, что дает хороший толчок для возврата цилиндра в нижнюю мертвую точку. От скорости перемещения цилиндров напрямую зависит частота вращения коленчатого вала, в связи с чем определяется мощность мотора.
Компрессия замеряется в различных величинах, однако самое большое распространение получили атмосферы. Главное отличие компрессии от такой величины, как степень сжатия заключается в изменении постоянства этой величины. Дело в том, что с износом различных деталей двигателя уменьшается и давление в цилиндрах, соответственно, падает мощность мотора.
Вместе с тем, не стоит допускать слишком большой компрессии. Известно множество случаев разрыва цилиндров, вырывания свечей зажигания и загибов клапанов. Компрессия должна подбираться в соответствии с указаниями завода-изготовителя данной модели двигателя.
Чтобы увеличить компрессию двигателя, необходимо найти причину неприятности, а только затем приступать к устранению проблемы. В настоящий день существует множество путей решения тех или иных неприятностей, связанных с плохой герметизацией камеры сгорания. Начнем с поршневой группы двигателя.
Если раньше, для понятия компрессии делался обязательный ремонт двигателя, а в частности, его расточка и замена поршней, то сейчас такой метод постепенно уходит в прошлое. В настоящее время существует большое количество всевозможных присадок, способных устранить дефекты без оперативного вмешательства. Они восполняют утраченные части металла и повышают вязкость масла в зоне повреждения. Таким образом, они не только устраняют неисправность, но и поднимают компрессию до оптимальных значений, которые предписаны заводом – изготовителем. Не смотря на всю простоту данного способа, использовать его рекомендуется только в том случае, когда вы на сто процентов уверены, что проблема заключается именно в дефектах деталей.
Если потеря компрессии связаны с закоксовыванием поршневых колец, то здесь необходимо применять иные методы. Для раскоксовки используется специальная автомобильная химия, однако существуют и старые методы, которыми успешно пользуются по сей день. Одним из таких методов является использование ацетона и керосина.
Для начала будьте готовы к тому, что автомобилю придется стоять без движения около двух дней и желательно в проветриваемом гараже, чтобы избежать отравления ацетоном. Выверните свечи зажигания и залейте в отверстия 50 миллилитров ацетона с керосином, смешанные в соотношении 1:1. Далее поднимите одну из ведущих колес, включите четвертую скорость и проверните колесо на несколько оборотов. Делайте небольшие паузы между поворотами, чтобы дать смеси хорошенько обработать поверхности. Ни в коем случае не заворачивайте свечи зажигания!
Теперь оставьте автомобиль на 18 часов и по истечению данного времени приготовьтесь к запуску двигателя. Вначале необходимо провернуть стартер без свечей зажигания, чтобы выбросить остатки смеси. Далее полностью сливается масло из двигателя и откручивается поддон. Тщательно очистите его от накопившейся грязи и установите на место с новой прокладкой. После этого, залейте промывочную жидкость в картер двигателя и установите свечи зажигания на место. Запустите двигатель и дайте ему поработать в режиме холостого хода около 5 минут. Вполне возможно, что выхлоп будет не стандартного цвета, однако этого бояться не стоит, так как происходит естественная очистка мотора. После промывки двигателя остается только слить промывочное вещество, поменять масляный и воздушный фильтр, а также залить новое масло. Теперь компрессия должна обязательно восстановиться.
Если компрессия показывает давление, создаваемое в цилиндрах двигателя, то степень сжатия представляет собой самое обычное отношение рабочего объема цилиндра целиком к объему его камеры сгорания. Данная величина не имеет единицы измерения, так как показывает лишь отношение, и является постоянной (то есть неизменной) величиной для вашей модели двигателя. Как и компрессия, степень сжатия также влияет на мощность мотора.
Зная степень сжатия двигателя, можно легко определить нормированную компрессию для вашей модели двигателя. Для этого необходимо степень сжатия умножить на 1,4 атмосфер. Естественно, величина получится лишь приблизительная, но ее будет достаточно, чтобы сравнивать с экспериментально полученными значениями.
Как же найти степень сжатия? Для этого необходимо знать рабочий объем двигателя в кубических сантиметрах. Эту величину делите на количество цилиндров вашего двигателя и тогда вы получите рабочий объем одного цилиндра.
Чтобы определить объем камеры сгорания, установите поршень в верхнюю мертвую точку и заполните пространство маслом, выдавленным из шприца. Количество выдавленного масла и будет соответствовать объему камеры сгорания. Таким образом, можно определить число, показывающее степень сжатия вашего двигателя.
Подведем итог. На основе сказанного выше можно сделать вывод, что компрессия и степень сжатия являются разными величинами. Зная об этих базовых принципах можно с легкостью диагностировать неисправности, связанные с поршневой группой автомобиля.
vipwash.ru
«Питер — АТ»
ИНН 780703320484
ОГРНИП 313784720500453
piter-at.ru
Двигатель любого автомобиля, в том числе и дизельный, является довольно сложным устройством, состоящим из механизмов и систем.
Взаимодействие этих систем и механизмов между собой позволяет преобразовывать энергию, возникающую при сгорании топливно-воздушной смеси во вращательное движение кривошипно-шатунного механизма с дальнейшей передачей вращения на трансмиссию.
Основная работа по преобразованию энергии происходит внутри цилиндро-поршневой группы, а именно в цилиндрах.
Преобразование энергии зависит от многих факторов, среди которых степень сжатия двигателя и компрессия. Особенно эти понятия играют более важную роль в дизельных силовых установках, поскольку воспламенение горючей смеси в цилиндрах этого агрегата производятся за счет сжатия смеси.
Зачастую эти понятия путают между собой или объединяют в один термин. В действительности это два разных термина, и характеризуются они по-разному.
Сначала разберем все о степени сжатия дизельного мотора.
Соотношение объема цилиндра двигателя в момент нахождения поршня в нижней мертвой точке (НМТ) к объему камеры сгорания в момент, когда поршень достегает верхней мертвой точки и есть степень сжатия двигателя.
Данное соотношение указывает на разницу давления, возникающую в цилиндре двигателя в тот момент, когда в цилиндр поступает топливо.
В технической документации, идущей вместе с дизельной силовой установкой, степень сжатия указывается в виде математического соотношения, к примеру — 18:1.
Для дизельного агрегата самой оптимальной степень сжатия варьируется в диапазоне от 18:1 до 22:1. Именно при таких показателях у этого двигателя достигаются максимальные показатели эффективности.

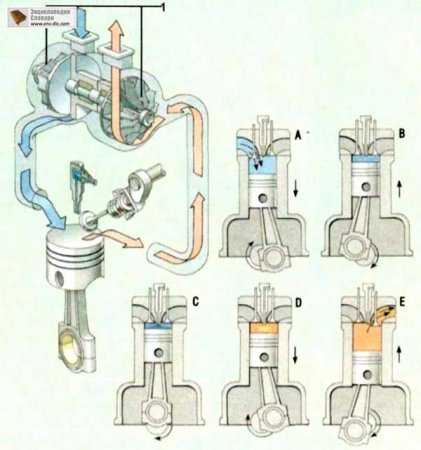

У дизельного мотора при такте сжатия, когда поршень движется к ВМТ, объем в цилиндре быстро сокращается. В этот момент в камере сгорания находиться только воздух, он-то и сжимается, данный процесс называется тактом сжатия.
При подходе поршня к ВМТ, воздух сжимается на указанную в документации степень сжатия, в камеру сгорания под давлением подается топливо.
Смесь из топлива и воздуха из-за воздействия на нее высокого давления воспламеняется, значительно увеличивая давление внутри камеры, поршень в этот момент проходит ВМТ.
Образовавшееся в результате сгорания топливовоздушной смеси высокое давление начинает давить на днище поршня, заставляя его двигаться к НМТ.
Посредством шатуна поступательное движение поршня преобразовывается во вращательное движение колен. вала.
В данном случае давление, возникшее в результате воспламенения смеси, заставляет двигаться поршень к НМТ называется рабочим ходом. Рабочий ход является одним из тактов работы цилиндро-поршневой группы.
При такте сжатия как раз и важна степень сжатия. Чем она выше, тем более легче воспламениться горючая смесь и в более полной мере она сгорит, обеспечив большее давление.
При хорошем показателе степени сжатия дизельный мотор будет обеспечивать больший выход мощности при меньшем количестве сгораемого топлива.
Однако у дизельных силовых установок не зря имеется диапазон степени сжатия, за который выходить не рекомендуется.
Степень сжатия меньше 18:1 приводит к снижению мощностного показателя установки, при этом потребление топлива увеличивается.
Но и чрезмерная степень сжатия у мотора тоже сказывается нехорошо на двигателе, особенно дизельном. За счет увеличенных нагрузок, которые испытывают цилиндропоршневая группа, их ресурс очень быстро сокращается.
Увеличение сверх нормы степени сжатия может привести к прогоранию поршня, изгибу шатуна.
В некоторых случаях увеличение данного показателя приводит к взрыву силовой установки без возможности последующего восстановления.
ВАЖНО ЗНАТЬ: Степень сжатия у водородных двигателей значительно больше.
Проверить степень сжатия дизельного агрегата в гаражных условиях практически невозможно. Поскольку нужно проводить некоторые замеры, которые сделать очень сложно.
Одним из таких замеров является выяснение объема в цилиндре при нахождении поршня в ВМТ.
Далее нужно знать некоторые параметры силовой установки, часть из которых можно узнать из тех. документации, но некоторые узнать довольно сложно.
Для вычисления степени сжатия потребуется знать объем камеры сгорания, поскольку между блоком цилиндров находиться прокладка, то нужно знать ее толщину и диаметр поршневого отверстия в ней, ход поршня и диаметр цилиндра.
Имея все эти данные, а также произведя замеры объема в цилиндре, можно математическим путем провести вычисления степени сжатия.
Замерить степень сжатия на дизельном двигателе сложно, а вот изменить данный показатель в лучшую сторону – можно.
Есть несколько способов увеличения показателей степени сжатия на дизельном агрегате.
Уменьшаем камеру сгорания двигателя.
Самым простым способом увеличения данного показателя является уменьшение камеры сгорания.
Поскольку степень сжатия – это соотношение объема цилиндра к объему камеры сгорания, то изменив объем одного можно поменять и сам показатель соотношения.
Уменьшить объем камеры сгорания можно несколькими путями.
Первое, что можно сделать – это заменить прокладку между блоком и головкой двигателя на более тонкую, за счет этого и измениться объем камеры сгорания.
Дополнительно можно провести торцевание головки блока цилиндров. В этом случае с головки блока снимается слой металла, из-за чего и уменьшается камера сгорания.
Использование турбированного нагнетателя.
Вторым способом изменения данного показателя является увеличение давления в камере сгорания.
Применение такого устройства, как турбинный нагнетатель, он же турбонаддув, позволяет увеличить степень сжатия.
В дизельных силовых установках, не имеющих данного устройства, воздух, требуемый для создания горючей смеси, подается за счет разрежения в цилиндре, возникающего при такте впуска.
При такой подаче воздуха в цилиндры высокое давление на такте сжатия обеспечить в полной мере невозможно, поскольку количество воздуха получатся ограниченным.
При использовании нагнетателя воздух в цилиндры подается принудительно. Это обеспечивает подачу большего количества воздуха, и как следствие большего давления в цилиндре при такте сжатия.
ЧИТАЙТЕ ПО ТЕМЕ: Турбированный или атмосферный двигатель, что лучше.
Интеркулер.
Часто на дизельных моторах, помимо нагнетателя применяется еще одно устройство – интеркулер. Он также позволяет увеличить давление в цилиндре, но по несколько иному принципу, чем нагнетатель.
В задачу интеркулера входит охлаждение воздуха перед подачей его в цилиндры. Приводит это к тому, что при охлаждении плотность воздуха увеличивается, а значит и давление в цилиндре будет выше.
Это основная информация, что касается степени сжатия. Перейдем к компрессии.
Компрессия – это показатель давления в цилиндрах двигателя. Измеряться данный показатель может в нескольких величинах – кг/см кв., Барах, Атмосферах, Паскалях.

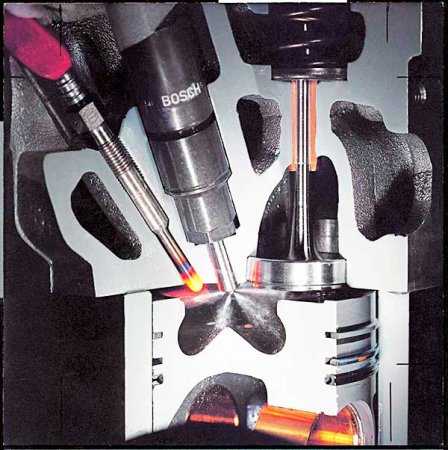

Особое внимание заслуживает компрессия дизельного двигателя, так как данный показатель очень важен в дизельных моторах. У дизеля компрессия должна быть порядка 22 Атм., хотя на разных двигателях может быть и больше, при этом значительно.
Высокая компрессия в цилиндрах дизеля должна обеспечиваться потому, что воспламенение горючей смеси производиться именно из-за высокого давления.
Если данный показатель на дизеле будет значительно меньше нормы, запуск мотора – затруднителен или невозможен.
Компрессия дизельного двигателя в цилиндре достигается путем сжатия воздуха поршнем при такте сжатия. Но полной герметичности внутри цилиндра добиться просто невозможно, всегда будет утечка воздуха.
Воздух частично может прорываться через изношенные компрессионный кольца, когда они уже не могут обеспечить должное прилегание к цилиндру, часть воздушной массы может выходить из цилиндра через неплотное прилегание клапанов к седлам.
Если говорить в общем, то показатель компрессии указывает на состояние двигателя.
Сильное несоответствие компрессии двигателя от заданных норм всегда указывает на сильный износ механизмов силовой установки. Поэтому измерение компрессии входит в комплекс диагностических работ двигателя.
В отличие от степени сжатия провести замеры компрессии двигателя не особо сложно. Для проведения данных работ достаточно иметь компессометр или компрессограф.

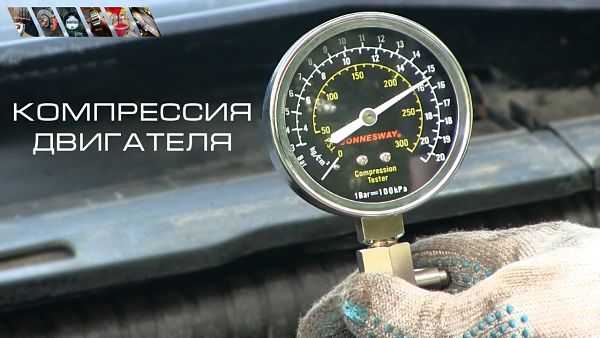

Принцип действия этих двух приборов одинаков, разница лишь в выводе информации.

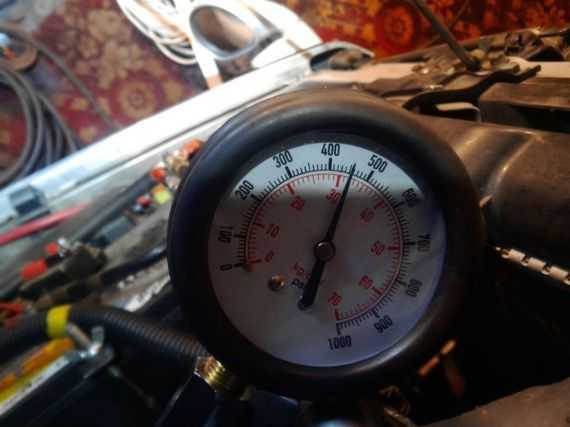

У компрессометра значение давления указывается на шкале манометра.
У компрессографа же информация о давлении в цилиндре заносится на какой-либо носитель информации или же просто на бумагу.
Последовательность проверки компрессии в дизельном двигателе такова:
У неизношенного двигателя компрессия должна соответствовать или хотя быть близкой к номинальному значению, указанному в документации. Разбежность в показателях на разных цилиндрах тоже должна быть одинаковой, допускается незначительные отличия.
Как уже сказано, компрессия дизельного двигателя, и не только его, а всех силовых установок, зависит от состояния цилиндро-поршневой группы и газораспределительного механизма.
Но помимо этого компрессия двигателя еще и зависит от количества оборотов коленвала. Чем ниже его обороты, тем больше времени у воздуха, находящегося внутри цилиндра найти место, где он может выйти из нее.
Поэтому при замере компрессии важно проследить о том, чтобы стартер обеспечил хотя бы минимальных 200-250 оборотов коленчатого вала в минуту. Иначе показания компрессометра не будут соответствовать реальному значению этого показателя.
Это конечно, не все факторы, влияющие на компрессию, но перечисленные являются одними из основных.
Но высокая компрессия дизельного двигателя, которой обеспечивается работоспособность силовой установки, играет не на руку легкости пуска.
Конечно, если двигатель хорошо прогреется, стартеру не составит труда обеспечить должные обороты коленвала, и как следствие должное давление в камере сгорания и запуск силовой установки.
У холодного же мотора появляется несколько дополнительных факторов, усложняющих запуск. Одним из таких факторов является повышенное трение между узлами и механизмами у холодного двигателя, поскольку масляной прослойки между ними нет.
А если к данному фактору у дизельной установки добавить еще и слабую компрессию, из-за которой воспламенение рабочей смеси затруднительно, поскольку давления в камере сгорания недостаточно, то пуск мотора очень затруднителен.
Поэтому чем ниже температура и слабее компрессия дизельного двигателя, тем меньше шансов его запустить.
И это еще не рассмотрена такая особенность дизельного топлива, как парафинированние его при низких температурах.
autotopik.ru
Одним из важнейших эксплуатационных параметров двигателя является компрессия в его цилиндрах. Это верно как для бензиновых моторов, так и для двигателей на тяжелом топливе, то есть дизелей.
Какая компрессия должна быть в двигателе, почему она со временем уменьшается, чем отличается компрессия от степени сжатия, и как бороться со снижением этого показателя, обо всем этом, мы сейчас и поговорим.
Можно долго теоретизировать, разъясняя разницу между компрессией и степенью сжатия, приводить формулы, научные выкладки, вот только пользы от всей этой зауми, будет не очень много. Для обычного, скажем так, рядового пользователя автомобильных моторов степень сжатия не столь уж и важна. Это параметр конструкционный, он закладывается при создании двигателя и является неизменным, пока в этот двигатель не будут внесены те или иные изменения. Это например, форсирование мотора, капитальный ремонт, и так далее. Но все это, как правило, делают опытные мастера, а потому, учет степени сжатия, это уже их головная боль. Скажем лишь, что степень сжатия, это соотношение объема камеры сгорания к полному объему цилиндра. По сути, то или иное значение степени сжатия говорит нам, во сколько раз будет сжата воздушно-топливная смесь в данной конкретной модели мотора.
Что касается компрессии, то в процессе эксплуатации этот показатель может значительно изменяться. Он показывает реальное рабочее давление в цилиндре, а оно, в результате износа поршневой группы, нарушений в работе клапанов, проблем с герметичностью прокладки головки мотора и других частей, может значительно меняться. Отсюда и гораздо большая важность компрессии для владельца автомобиля или специалиста, осуществляющего ремонт данной машины.
Ясно, что для различных моделей двигателя с различными характеристиками и в том числе степенью сжатия, нормальное значение компрессии будет разным. Нормальная компрессия на разных авто, может располагаться в границах от семи, до одиннадцати атмосфер. И это для двигателей бензиновых. У современных дизелей, компрессия значительно выше. Здесь рамки нормы от 25 до 32 атмосфер. Дело в том, что сама конструкция дизельных моторов и современных агрегатов особенно, предполагает высокое рабочее давление в их цилиндрах. Ведь солярка, как известно, воспламеняется не от искры, как бензин или газ, а от сжатия. Следовательно, отличная компрессия для мотора бензинового, для дизеля будет вообще никакой. И сравнивать их просто нет смысла.
Существуют специальные руководства, выпускаемые производителями автомобильной техники, в которых указываются допустимые значения компрессии для различных типов и моделей двигателей. Ну и конечно же, в документации к конкретной модели авто, как правило, указывается нормальная компрессия в двигателе. Вот на эти значения и следует ориентироваться. Для примера приведем таблицу с данными для некоторых популярных автомобилей.
Автомобиль | Компрессия в кг/см2 |
ВАЗ 2110 | 13 |
ВАЗ 2109 | 11 |
ВАЗ 2106-07 | 11 |
VW Tiguan 1,4/2,0 | 12/12 |
VW Jetta (2010-2017) 1,4/1,6 | 12/12.5 |
VW Golf (2009-2017) 1,2/1,4/1,6 | 12/12/12.5 |
Toyota RAV4 (2006-2017) 2,0/2,2/2,5 | 12/18/12 |
Toyota Corolla 1,3/1,6/1,8 | 13.5/12/12 |
Toyota Camry (2009-2017) 2,0/2,4/2,5/3,5 | 11.5/12/12/12,5 |
Opel Corsa 1,2/1,4 | 12.5/12.5 |
Opel Astra 1,4/1,6 | 11/13 |
Nissan Qashqai 1,6/2,0 | 12,5/12 |
Nissan Juke | 12.5 |
Mitsubishi Lancer (2007-2017) 1,5/1,6/1,8 | 12.5/12.5/12 |
Mitsubishi ASX (2010-2017) 1,6/1,8/2,0 | 13/12.5/12 |
Mazda 6 (2011-2017) 2,0/2,5 | 16/15 |
Mazda 3 (2010-2017) 1,5/1,6/2,0 | 16/12/16 |
Kia Sportage (2011-2017) 2,0 | 13 |
Kia Sportage (2004-2010) 2,0 | 12.5 |
Kia Rio (2011-2017) | 12.5-13 |
Kia Rio (2005-2011) | 12.75 |
Kia Cee’d 1,4/1,6 | 13 |
Hyundai Solaris (2011-2017) 1,4/1,6 | 13/13 |
Hyundai Elantra (2013-2017) 1,6 | 13 |
Honda Civic (2008-2017) 1,8/2,4 | 13/13 |
Ford Focus (2011-2014) 1,6/1,6 с турбонаддувом/2,0 | 13.5/18/14 |
Daewoo Nexia 1,5/1,6 | 10.5/11 |
Daewoo Matiz 0,8 | 11 |
Daewoo Gentra 1,5 | 12.5 |
Chevrolet Lanos 1,5 | 12 |
Chevrolet Lacetti 1,6/1,8 | 12/12.5 |
Chevrolet Cruze 1.6/1.8 | 14/13 |
Chevrolet Aveo 1,6 | 13.5 |
Audi A4 (2011-2017) 1.8-2.0/3,0 | 12/12.5 |
Еще одним важным моментом, который касается компрессии автомобильного двигателя, является ее равномерность. То есть, если в трех цилиндрах компрессия равна восьми, а в четвертом – пяти, то мотор будет работать не ровно, машину будет подтрушивать и весьма чувствительно, возможно появление, так называемого масложора, когда двигатель начинает расходовать масло и ряд других неприятных явлений.
Собственно о признаках снижения компрессии в автомобильных двигателях, мы уже сказали. Другое дело, что троить и трястись машина может и по другим причинам, с компрессией двигателя, никак не связанным. Тем не менее, если мотор начал употреблять масло, если работа его стала нестабильной, да еще без видимых причин, следует измерить компрессию в цилиндрах вашего авто. Так же снижением компрессии может быть обусловлено падение тяги, повышение расхода топлива и увеличение времени разгона автомобиля. Что же касается разности компрессии в разных цилиндрах одного мотора, то пока это значение не превышает одной атмосферы, беды нет. Если же разность больше, мотор следует ремонтировать.
Читайте также: Что такое ГБЦ и какие функции она выполняет.
Произвести замер компрессии можно как в техсервисе, так и в собственном гараже. Специалисты замеряют компрессию в цилиндрах, как на прогретом моторе, так и на холодном, как с открытой дроссельной заслонкой, так и с закрытой. Различные показатели и методы замера, могут более точно указать место, где следует искать причины снижения компрессии. Так например, если замерять компрессию с открытой дроссельной заслонкой, можно выявить:
Замеры компрессии при закрытой заслонке помогают определить такие проблемы:
Если вы решили произвести самостоятельную проверку компрессии в цилиндрах мотора, вашего авто. Вам понадобится следующее:
Отключаете подачу топлива к двигателю, демонтируете воздушный фильтр, выворачиваете при помощи ключа, все свечи и не забудьте предварительно прогреть мотор. Замеры компрессии на холодном двигателе, это задача для профи.
Далее, при помощи компрессометра, который представляет из себя обычный манометр со специальным переходником, через свечное отверстие производите замер компрессии в каждом цилиндре. Один человек, вращает двигатель при помощи стартера, а второй собственно замеряет компрессию. Существуют разные компрессометры. Насадки в одних позволяют завинчивать прибор в гнездо для свечи. В других же моделях требуется сильно прижимать компрессометр к свечному отверстию. Будет лучше произвести несколько замеров на каждый цилиндр, а их показатели потом усреднить.
По результатам измерения компрессии в двигателе принимается решение о тех или иных ремонтных работах. Это может быть капитальный ремонт мотора, ремонт или замена клапанов, замена прокладки головки двигателя или иной его детали. Если же компрессия у вас в норме, но имеются какие-то нарушения в работе автомобиля, следует поискать причины таких нарушений в других системах и агрегатах авто.
В целом же, значительные снижения компрессии в цилиндрах мотора, как правило, свидетельствуют о необходимости серьезного ремонта.
Похожие статьи
avtonov.com
Многие начинающие автомобилисты, которые не так давно приобрели свое транспортное средство, стараются вникнуть в особенности его устройства. В частности, полезно понять, что находится под капотом. И особый интерес в этом плане вызывает двигатель. Это крайне сложный механизм, состоящий из различных деталей. Поэтому разбираться в этом деле стоит хотя бы для того, чтобы самостоятельно устранить ряд неисправностей. В то же время, неопытные автолюбители не способны в полной мере понять, чем отличаются компрессия и степень сжатия. А разница есть, ведь каждый из этих терминов соответствует своему предназначению.
Для начала рассмотрим, что следует понимать под этим термином. Степень сжатия представляет собой геометрическую величину, не имеющую единиц измерения. Это обусловлено тем, что для ее определения используются параметры силового агрегата. Иными словами, степень сжатия – это отношение всего объема цилиндра к объему камеры сгорания.
В отношении двигателей, работающих на бензине, это значение может разительно варьироваться — в диапазоне от 8 до 12. Что касается дизельных силовых агрегатов, то у них данная характеристика еще больше – 14-18 единиц. Это во многом продиктовано конструктивными особенностями.
В поисках ответа на вопрос, в чем разница степени сжатия и компрессии, стоит рассмотреть другой момент в отношении бензиновых двигателей. Дело вот в чем. Чем больше будет значение степени сжатия, тем выше будет и удельная мощность. В то же время сильное увеличение этого параметра неизбежно приведет к заметному снижению ресурса мотора. И ко всему прочему могут появиться серьезные проблемы, если заправить машину топливом низкого качества.
Для любого двигателя внутреннего сгорания важно, чтобы данный параметр обладал максимально возможной величиной. Однако при необходимости форсировать мотор следует знать, как эту характеристику можно вычислить. Это нужно для того, чтобы избежать детонации, из-за чего мотор может просто выйти из строя.
Формула, с помощью которой проводится вычисление, выглядит следующим образом:
CR=(V+C)/C,
где CR- степень сжатия, V – рабочий объем цилиндра, C – объем камеры сгорания.
Тому автолюбителю, который желает знать, какая между компрессией и степенью сжатия разница, будут интересны подобные вычисления. Возможно, это пригодится ему на практике.
Для определения этого параметра в отношении лишь одного цилиндра, следует общий рабочий объем двигателя разделить на количество «стаканов». В результате получаем значение V из формулы выше.
А вот определить показатель C заметно труднее, но тоже возможно. Для этого на примете у опытных автомобилистов и механиков, занимающихся ремонтом двигателей, имеется верное средство – бюретка. Она проградуирована в кубических сантиметрах. Самый простой способ – это залить в камеру сгорания бензин, после чего бюреткой измерить ее объем. Остается полученные данные занести в формулу.
Теперь познакомимся с этой характеристикой. В отличие от степени сжатия, компрессия – это давление в цилиндре на момент конца такта. И данная характеристика является физической величиной, поэтому ее уже можно измерить. Для этого используется специальное оборудование – компрессометр.
С теоретической точки зрения данный параметр должен быть равен степени сжатия. Но это все лишь в теории, в действительности же все по-другому. Компрессия практически всегда больше степени сжатия. Это обусловлено несколькими причинами, о которых далее пойдет речь.
Обе характеристики будут равны лишь в том случае, когда в цилиндрах происходит бесконечно долгое изометрическое сжатие газа. В результате выделяемая энергия станет поглощаться поршнем, стенками цилиндров, головкой блока и прочими частями двигателя, причем полностью. За счет этого тепловой баланс не станет меняться. Сжатый газ отдает тепло, но не давит на манометр с большей силой, нежели расчетный показатель.
На практике все обстоит иначе – разница между компрессией и степенью сжатия в показаниях присутствует. Процесс носит адиабатный характер. Сжатие газа сопровождается значительным повышением температуры.
Не все тепло, выделяемое сжатым газом, поглощается стенками цилиндра, и по этой причине за счет остатка возникает давление.
В моторах, которые уже отработали порядочный срок, показатели компрессии будут заметно ниже, чем у недавно выпущенных силовых агрегатов. Это объясняется герметичностью. Двигатели новых автомобилей в значительной степени непроницаемы для газов. Поэтому через замки колец и прочие места цилиндров не будет выпускаться много тепла. Соответственно, компрессия не упадет. Разница компрессии и степени сжатия будет минимальной.
Со старыми двигателями все понятно – срок службы делает свое дело. И в результате долгого использования транспортного средства, включая воздействие высокой температуры, элементы теряют свои первоначальные свойства. Конечно, это происходит в течение длительного периода времени, но так или иначе характеристики двигателей в любом случае изменяются.
У современных силовых агрегатов можно откорректировать эту характеристику как в большую, так и в меньшую сторону. Если нужно повысить параметр, то для этого растачиваются цилиндры и ставятся поршни с большим диаметром. Любому, кому интересно понимать разницу в компрессии и степени сжатия двигателя сгорания, будут полезны эти сведения. Ведь среди автолюбителей есть сторонники разного рода тюнинга.
Другой, не менее эффективный способ изменения степени сжатия, заключается в уменьшении камеры сгорания. В этом случае с места сопряжения ГБЦ с блоком двигателя удаляется слой металла. Такая операция проводится с использованием строгального или фрезерного станка.
Если же по каким-либо причинам возникает необходимость в понижении степени сжатия, то, наоборот, стоит поместить дюралевую прокладку между блоком цилиндров и ГБЦ. Другой способ – это удаление слоя металла с днища поршня. Однако он более сложен в реализации, поскольку это потребует определенных усилий, навыков и умений. К тому же для этой процедуры нужен токарный станок.
В конечном счете в чем разница степени сжатия и компрессии? Проанализировав эти два термина, можно заметить существенное отличие. Степень сжатия является величиной безразмерной. Изменить ее можно, но лишь путем вмешательства в конструкцию двигателя.
Компрессия же способна варьироваться в период эксплуатации транспортного средства. Кроме того, этот параметр во многом зависит от степени сжатия. Ведь давление в меньшем объеме всегда будет большим.
Иными словами, если увеличивается степень сжатия, то и компрессия также растет.
Так на что же оказывает влияние степень сжатия? Здесь стоит учитывать то количество работы, которое производит силовой агрегат. И чем выше этот параметр, тем больше энергии будет выделяться в ходе сгорания топливовоздушной смеси. Соответственно, повышается и мощность двигателя.
По этой причине большинство производителей старается увеличить силовые показатели мотора за счет одной эффективной методики. К ней стали прибегать еще с конца прошлого столетия. Вместо того чтобы двигаться в направлении увеличения объема цилиндров и камеры сгорания, специалисты, а они уж точно знают, какая разница между компрессией и степенью сжатия, стремятся повысить именно последний показатель.
Однако здесь имеются ограничения. Рабочую смесь нельзя сжимать бесконечно долго — по достижении определенной величины она детонирует, то есть взрывается. В то же время это касается только двигателей, работающих на бензине. Дизельные силовые агрегаты лишены риска детонации. Собственно, этим и объясняется их более высокая степень сжатия.
И, чтобы избежать столь разрушительного воздействия, ведь детонация для двигателя губительна, повышается октановое число бензина. А это, в свою очередь, увеличивает стоимость топлива. Ко всему прочему те добавки, которые служат этой цели, приводят к ухудшению экологических параметров мотора.
fb.ru
AutoFlit.ru
Если заметили, что двигатель не тянет, и наряду с этим увеличился расход топлива и масла, тогда следует выполнить диагностику мотора. Определить причины недугов двигателя без разборки можно если сделать замер компрессии в цилиндрах двигателя. |
Компрессия (кгс/см2) = степень сжатия * коэффициент Х |
motorsmarine.ru
Для определения состояния силовой установки автомастера пользуются замером компрессии в цилиндрах мотора. Во время проверки этого параметра удается получить только цифры, но эта операция позволяет оценить состояние цилиндропоршневой группы без сильной разборки двигателя. Замер компрессии – операция, которая выполняется за считанные минуты, а информации эта процедура дает немало. Но не все знают, что такое компрессия и как по ней оценивается степень износа и состояние силового агрегата автомобиля.
Компрессия – параметр, который показывает давление внутри камеры сгорания при достижении поршня ВМТ на такте сжатия. Она показывает, насколько сжимается топливовоздушная смесь, закачанная в цилиндр при такте впуска.
Давление – один из факторов, участвующих в процессе горения. Если брать дизельный мотор, то в нем воспламенение топливной смеси происходит за счет сильного сжатия, из-за чего смесь разогревается настолько, что происходит самовоспламенение. Давление напрямую влияет на горение.
В бензиновых же моторах загорание смеси происходит от искры свечи зажигания. Но и в таких моторах нужно, чтобы топливовоздушная смесь сжималась. В процессе этого топливо испаряется и лучше перемешивается с воздухом, что обеспечивает легкость воспламенения, полное сгорание смеси с лучшей отдачей энергии. Поэтому компрессия считается важным параметром двигателя.
Автопроизводители в технической документации указывают степень сжатия. Автолюбители воспринимают это показатель как компрессию. В действительности это два разных параметра.
Степень сжатия характеризует соотношение объема цилиндра при нахождении поршня в НМТ и ВМТ. Это геометрический параметр указывающий, как сильно сжимается топливная смесь. Единиц измерения он не имеет. В документации к автомобилю указывается, что степень сжатия составляет 10:1. Отсюда понимаем, что в цилиндре происходит 10-кратное уменьшение объема цилиндра при такте сжатия.
Но степень сжатия — не показатель давления. И виной тому физические процессы, происходящие в цилиндре. При сжатии происходит нагревание топливной смеси, которая находится в газообразном состоянии. А газ при повышении температуры расширяется, увеличивает свой объем. Это и становится причиной того, что значение компрессии выше, чем степени сжатия, на 20%. В результате при степени сжатия в 10:1 получаем давление в камере при завершении такта сжатия на уровне 12 кгс/см. кв. Но это значение не точное, поскольку компрессия меняется из-за тех же физических процессов. На холодном двигателе показатель ниже из-за меньшего расширения газа.
Компрессия в цилиндрах напрямую зависит от степени сжатия, но в обратном направлении никакой зависимости нет. Давление в цилиндрах на геометрический показатель повлиять не может.
Чрезмерное давление в цилиндрах, как и недостаточное, негативно сказывается на процессах в камерах сгорания. При слишком большой компрессии появляется взрывной характер сгорания топлива, начинается детонация мотора, сопровождающаяся созданием высоких температур и ударными нагрузками на ЦПГ и кривошипно-шатунный механизм.
Поэтому компрессия в двигателях находится в определенном диапазоне. На бензиновых двигателях давление, создаваемое в цилиндре, варьируется в диапазоне 11-13 кгс/см. кв. Но есть и исключения, силовые установки некоторых авто обладают компрессией 14-16 кгс/см. см.
Выше отмечалось, что воспламенение смеси в дизельных моторах происходит от давления, причем немалого. Поэтому в таких моторах показатель компрессии выше, чем у бензиновых. Рабочим считается у дизеля давление на уровне 22 кгс/см. кв.
Сжать топливо в камере сгорания возможно только при условии, что в цилиндре обеспечивается герметичность. Поршни при работе мотора постоянно двигаются в цилиндрах, а где есть подвижное соединение, там будут зазоры. И хоть для устранения этих зазоров применяются уплотнители – поршневые кольца, но потери в месте контакта поршней с цилиндрами есть, поскольку часть газов прорывается в подпоршневом пространство.
Взаимодействие элементов ЦПГ между собой приводит к износу контактирующих поверхностей, из-за чего зазоры постепенно увеличиваются, что обеспечивает просачивание большего количества газов. А чем больше их выйдет, тем меньше будет компрессия.
Повлиять на компрессию могут и другие элементы, расположенные в камере сгорания. Закачка составляющих топливной смеси в цилиндр и отвод продуктов горения из него осуществляется клапанами газораспределительного механизма. При нормальном состоянии этих элементов их тарелки за счет пружин плотно прилегают к седлам. Но некоторые негативные процессы,которые проходят в цилиндрах, становятся причиной подгорания седел и кромки тарелки клапанов, образования слоя нагара на них. В результате имеем еще одно место утечки газов при сжатии.
Между головкой и блоком цилиндров помещается прокладка, у которой при перегреве образуются трещины, сказывающиеся на герметичности камеры сгорания.
Это снижает компрессию в цилиндрах. А без давления не соблюдаются условия для нормального сгорания топливной смеси.
Снижение компрессии приводит к изменениям в работе силовой установки. Топливо хуже перемешивается с воздухом, поэтому процесс горения проходит не так, как надо. Результатом этого становиться:
При критическом снижении компрессии в цилиндрах запуск дизельного мотора невозможен, бензиновый еще может завестись, но с трудом. Граничным считается падение давления на 10% от номинального показателя. К примеру, компрессия мотора составляется 11 кгс/см. кв. Если это значение упадет до 9,9 кгс/см. кв., то установка уже не запустится.
Помимо естественного износа существуют и другие факторы, которые влияют на компрессию. Использование некачественного топлива и смазочного материала становится причиной образования нагара внутри цилиндра и на поршне. Происходит закоксовка элементов ЦПГ, из-за которой поршневые кольца «залегают» — заклинивают в сжатом положении. Тот же нагар оседает на клапанах, мешает им плотно прилегать к тарелкам. Эти негативные факторы влияют на компрессию всех цилиндров.
Замер компрессии выполняется специальным прибором – компрессометром. Это манометр с переходником для установки на двигатель.
Технология замера несложная, но чтобы показания были корректными, необходимо выполнение некоторых условий. Для примера рассмотрим, как проводится операция на бензиновом моторе:
После замера сверяем показания, на основе которых получаем информацию. А она может быть разной.
Если показания в цилиндрах одинаковое или имеется разница (разбежность в показаниях до 1 кгс/см. кв. между цилиндрами считается нормальной) и при этом не отмечается падения ниже критической отметки – машину можно дальше эксплуатировать.
Компрессия в цилиндрах ниже граничной отметки – сильный износ ЦПГ. Двигатель требует капитального ремонта.
Давление в одном из цилиндров значительно меньше, чем в остальных – имеется место сильной утечки.
Выявить, что стало причиной сильного падения компрессии несложно. Для этого заливаем 20-30 гр. масла в него и повторно проводим замер. Если компрессия подскочила – кольца залегли или разрушились.
Если же заливка масла на компрессию не повлияла – неисправность ищем в клапанах ГРМ или прокладке ГБЦ. Бывают и более серьезные поломки – прогорание поршня или пробой стенки цилиндра, но такие неисправности проявляются не только падением давления, поэтому выявляются они раньше.
avtocity365.ru
