Как менять прокладку головки блока цилиндров правильно

Начнем с того, что снятие головки блока цилиндров на некоторых моторах является сложной и трудоемкой процедурой, которая требует слива техжидкостей, демонтажа отдельных агрегатов и узлов. При замене прокладки ГБЦ необходимо убедиться в том, что головка имеет максимально ровную плоскость прилегания к блоку цилиндров.

На прилегающих поверхностях не допускается наличие грязи, глубоких царапин и других дефектов. Если головка блока шлифовалась, тогда необходимо отдельно учитывать толщину снятого слоя с прилегающей поверхности.

В обязательном порядке необходимо соблюдать рекомендуемую последовательность и усилие во время затяжки болтов ГБЦ. Для получения точных данных завод-изготовитель двигателя и производители прокладок головки блока цилиндров предоставляют схему, по которой необходимо производить затяжку крепежей. Также указывается рекомендуемое усилие (момент) затяжки. Добавим, что при замене прокладки ГБЦ рекомендуется также заменить болты крепления. После выкручивания при последующей затяжке с должным усилием старые шпильки не выдерживают нагрузки, в результате чего болт ломается.

В том случае, если шпилька ГБЦ обломалась, но прокладка не прогорела, тогда отломанную часть необходимо выкрутить. После этого болт в обязательном порядке меняется на новый. Для удаления сломанного болта можно воспользоваться простым способом, который предполагает приваривание при помощи сварки к остатку болта металлической трубки. Указанная трубка должна иметь меньший диаметр сравнительно с болтом. Трубка прикладывается к сломанной шпильке и обваривается изнутри. На верхнюю часть трубки можно также наварить гайку, после чего без особых трудностей удается выкрутить сломанную шпильку.

Нужно ли протягивать ГБЦ после замены прокладки

Как уже было сказано выше, в процессе замены прокладки повышенное внимание уделяется болтам крепления, а также правильности затяжки. Головку необходимо затягивать только с рекомендуемым усилием по четко определенной схеме (последовательности). Перетяжка или недостаточное затягивание являются недопустимыми.

Перетянутые болты ГБЦ могут привести к тому, что произойдет отрыв головки крепежного болта. Потеря прижимного усилия будет означать, что головка блока не прилегает достаточно плотно, происходит потеря герметичности и прокладку снова пробивает.

Что касается протяжки ГБЦ после замены прокладки, данную процедуру желательно провести после нескольких десятков километров пробега. Водитель на протяжении этого времени обязан внимательно следить за двигателем и его работой. Мотор с новой прокладкой должен устойчиво работать во всех режимах, выхлоп должен быть чистым, рабочая температура двигателя не превышать допустимую.

Головку нужно обязательно протянуть в том случае, ели замечены потеки в области стыка с блоком цилиндров. Для этого необходимо воспользоваться динамометрическим ключом и произвести затяжку с тем усилием, которое рекомендуется производителем автомобиля для протяжки головки на конкретном двигателе.

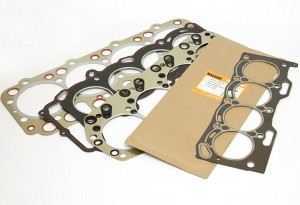

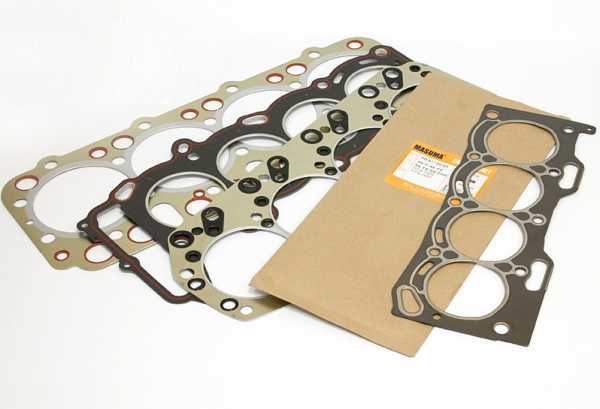

Металлическая или паронитовая прокладка ГБЦ: что лучше

Многие автолюбители задаются вопросом, какая прокладка гбц лучше, металлическая или паронитовая. По утверждениям специалистов и автомехаников, металлическая прокладка головки блока цилиндров способна выдержать большие нагрузки сравнительно с прокладкой из армированного паронита. Особенно это касается двигателей с турбонаддувом и форсированных ДВС. на которых быстро продувает паронитовые прокладки ГБЦ после установки.

Если двигатель атмосферный, находится в стоковой комплектации и не планируется его тюнинг, тогда вполне подходящим вариантом становится металло-паронитовая прокладка. Более того, неоспоримым преимуществом такой прокладки выступает способность немного сглаживать мелкие нюансы и неровности прилегающей поверхности.

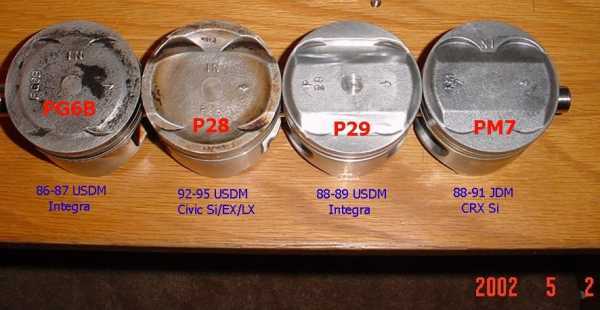

Также необходимо добавить, что между группами отверстий в прокладках стенки очень тонкие. По этой причине на срок службы металлических или паронитовых прокладок в первую очередь влияет правильность и точность во время установки, а уже потом материал изготовления. Результатом неправильной установки становится то, что прокладка быстро прогорает, после замены прокладки гбц машина не заводится или раздается стук поршней. Последний случай более характерен для дизельных двигателей, когда поршень может задевать кромку прокладки .

Советы и рекомендации

Если диагностика показала, что прокладка головки блока прогорела, тогда дальнейшая эксплуатация автомобиля крайне не рекомендуется. Возможные последствия для двигателя и расходы на их устранение могут оказаться в десятки раз больше по сравнению с тем, сколько стоит прокладка головки блока цилиндров и работа по ее замене. На разные модели автомобилей стоимость прокладки может составлять от 15 до 50 у.е. Крепежные болты в среднем обойдутся в 10-20 у.е.

Отдельно стоит обратить внимание на вопрос, можно ли использовать прокладку гбц повторно. Однозначным ответ не может быть даже в том случае, если прокладка находится в идеальном состоянии. Как показывает практика, в случае необходимости снятия ГБЦ лучше произвести профилактическую замену прокладки и крепежей.

Напоследок добавим, что повышенное внимание необходимо уделить качеству прокладки. С учетом сложности и объема работ по демонтажу головки блока цилиндров лучше сразу купить фирменную оригинальную прокладку или аналог известного производителя, чем повторно снимать головку через 10-15 тыс. км. Покупка прокладки надлежащего качества будет полностью оправдана даже при учете более высокой стоимости (на 25-50%) по сравнению с более доступными по цене бюджетными вариантами в группе подобных изделий.

http://krutimotor.ru

legkoe-delo.ru

«Питер — АТ»
ИНН 780703320484

piter-at.ru

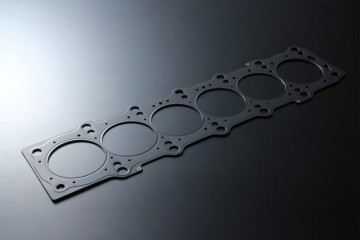

Стальная прокладка ГБЦ — Автомобили

апну темку)

собстно для увеличения надува(толще) и просто спорта зачастую используют стальные прокладки под ГБЦ

да.так и есть.

есть ещё технология о-ринг.

может тут кто изготавливал чтонить подобное?

теперь наверное есть :search:

из какой стали ?

в основном—из нержавеющей.12х18н10т.

как опрессовывать колечки вокруг каналов ?

хороший вопрос),но никто не ответил.

точно также,как и окантовывается уплотнение высокого давления в цилиндре.:)

————————————————————————————

А почему стальные? Ведь, в большинстве случаев, у нас голова алюминиевая. Плюс у алюминия расширение больше, чем у стали (при нагреве двигателя будет доп. поджим от прокладки). И ваще сталь при нагреве себя ведет ужасно.

странно….наверное,на фирмах типа victor reinz,elring,cometic тот же,в КБ сидят двоешнеги из заможайского политеха)))))))

не все выполнены сендвичем-есть однолистовые

совершенно верно!на тяжёлых дизелях(сидельные тягачи) так оно и есть:)

лично я под «сендвичем» подразумеваю следующий пакет:сталь-прокладочный материал-сталь.

набор же тонких(обычно—0,2)листов стали—стальная наборная прокладка.

Проспортовские жестянки выдувает мнгновенно даже атмосферник.

вот бы в руках это подержать!…раскрыть—из любопытства)))

——————————————————————

вообщем—если есть вопросы—задавайте,попытаюсь ответить!

www.chipmaker.ru

Прокладки гбц. Общие сведения о прокладках гбц :: ЯЗТО-АВТО

16/08/2010

Что такое прокладки ГБЦ?

ГБЦ (головка блока цилиндра) – это одна из основных составляющих надпоршневой полости, где осуществляются все тепловые процессы рабочего цикла.

От качества прокладки ГБЦ и ее установки зависит работа двигателя. Дефекты и неправильная установка могут привести к поломке двигателя. Поэтому к замене прокладки ГБЦ стоит подходить очень серьезно и осторожно, выбирая только качественные прокладки. Сама прокладка представляет собой высокотехнологичную и сложную деталь из нескольких слоев с каркасом из перфорированной тонколистовой стали. Основная ее цель – герметизация стыков головки блока с блоком цилиндров двигателя.

Производители прокладок ГБЦ обязательно проводят испытания на их герметичность, коррозионную стойкость и т.д. Это должно гарантировать полное соответствие прокладки техническим и конструктивным условиям по стопроцентной герметизации двигателя.
Актуально использование прокладок ГБЦ в двигателях с турбонаддувом, так как именно в них нагрузка на прокладку головки блока очень велика, потому что давление в самом двигателе очень высоко. Все это приводит к повреждениям прокладки.

Самая важная характеристика прокладки ГБЦ – высокая термостойкость, которая гарантирует ее долгий срок службы. Для точного герметичного соединения между головкой блока цилиндра и самим блоком необходима точная штамповка и специальная обработка прокладок. Иногда производители наносят на поверхность прокладок трафаретную печать из силикона для более лучшего уплотнения.

Современные прокладки ГБЦ.

Прокладка ГБЦ применяется при ремонте не только отечественных автомобилей, но и зарубежных. Она служит для устранения всех возможных протечек масла при его подаче в двигатель и для уплотнения камеры сгорания. Так же прокладка ГБЦ влияет на эластичную деформацию деталей.

Обычно прокладки ГБЦ изготавливаются из многослойных пластиковых (комбинированных) или металлических составов. Часто причину неполадки двигателей ищут в прокладке ГБЦ. Например, при перегреве двигателя, при утечки масла или воды и т.д. Профессионалы знают, что качественный ремонт прокладки ГБЦ невозможно сделать в «кустарных» условиях. Головка блока цилиндра – это один из важнейших элементов мотора, поэтому к поломкам и дефектам ГБЦ стоит относиться серьезно.

Проблемы могут возникнуть, когда необходима замена прокладки ГБЦ некоторых иностранных автомобилей. Необходимо помнить, что некачественная замена или ремонт ГБЦ может привести к серьезным проблемам – к росту расхода топлива, снижению ресурса мотора и к снижению мощности двигателя в целом.

Требования к современным прокладкам ГБЦ.

В результате эксплуатации двигателя длительное время, использования некачественного топлива, температурных перепадов и т.д. плоскости прилегания ГБЦ деформируются. Поэтому, требуется шлифовка/фрезеровка этих плоскостей, это не может не привести к уменьшению объема камеры внутреннего сгорания. Иногда бывают ситуации значительного уменьшения объема камеры сгорания, в этом случае, стоит купить и  поставить ремонтную прокладку ГБЦ с большей толщиной. В том случае, когда прокладка ГБЦ не может обеспечить полную герметизацию, то есть работает не на 100%, это может вызвать неполадки в самом двигателе.

Чаще всего, негерметичность прокладки ГБЦ бывает связана с:

• перегревом
• механическими повреждениями
• прорывом отработавших газов
• утечкой охлаждающей жидкости и масла

Безасбестовая или асбестовая?

Сегодня уплотнительные материалы из безасбеста становятся все популярней. Помимо их общепризнанной экологичности, безасбестовые материалы так же имеют ряд преимуществ: прокладки двигателя из безасбестовых материалов более герметичны и долговечны; продукция из безасбестового уплотнительного материала намного легче демонтируется.

Если учесть, что в двигателе любого автомобиля находится более 60 прокладок, то материал, из которого они изготавливаются, играет большую роль. Например, абразивный асбест, способствует более быстрому износу двигателя, кроме того, такой материал очень неустойчив к температурным перепадам и вибрациям (даже самым небольшим).

Поэтому сегодня все самые крупные автомобильные концерны полностью отказались от применения асбестовых материалов в автозапчастях. Отказываются от безасбестовых прокладок и средние индийские, китайские и бразильские автопроизводители. Рассмотрим преимущества безасбестового материала перед асбестовым.

yzto-avto.ru

Как определить пробой прокладки ГБЦ и заменить ее самостоятельно

Стабильная работа двигателя внутреннего сгорания может быть нарушена даже при выходе из строя незначительного, на первый взгляд, элемента. Между блоком цилиндров и головкой блока цилиндров (ГБЦ) устанавливается специальная прокладка, повреждение которой является распространенной неисправностью мотора. Ее необходимо вовремя диагностировать и устранять, чтобы вернуть стабильную работу двигателю и обезопасить его элементы от скорого выхода из строя.

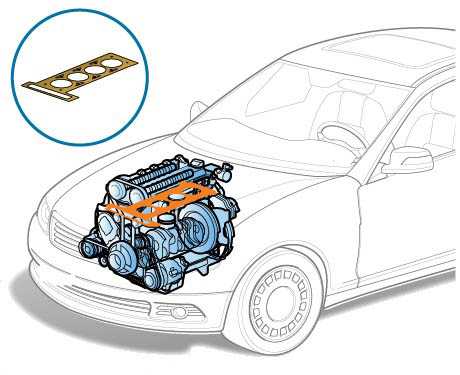

Зачем нужна прокладка ГБЦ

Устанавливаемая между блоком цилиндров и ГБЦ прокладка может быть выполнена из различных материалов: алюминия, меди, паронита и других. Независимо от материала, она выполняет одну функцию – обеспечивает герметичность между прилегающими элементами.

Прокладка ГБЦ работает в тяжелых условиях, как температурных, так и химических. Температура двигателя, в зависимости от времени года и режима работы, постоянно меняется. Зимой на стоянке она может опускаться до минусовых значений, а летом подниматься выше нескольких сот градусов по Цельсию. Помимо постоянного изменения температуры, на прокладку головки блока цилиндров действуют агрессивные жидкости – антифриз и моторное масло.

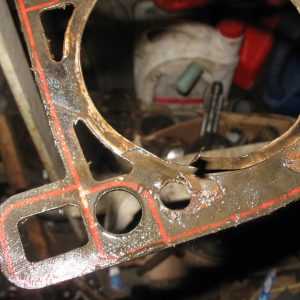

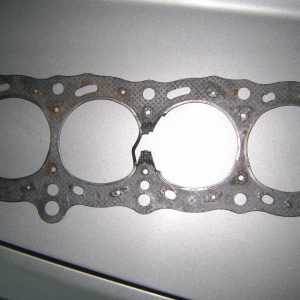

Из-за тяжелых условий работы прокладка ГБЦ может выйти из строя, чаще всего, в ней случается пробой. В такой ситуации возможен только один путь решения проблемы – полная замена прокладки ГБЦ.

Как определить неисправность прокладки ГБЦ

Установить наличие проблемы с прокладкой ГБЦ можно при помощи ее визуального осмотра. Сделать это затруднительно, поскольку добраться до нее можно только при разборе двигателя. При этом можно выделить несколько основных признаков выхода из строя прокладки головки блока цилиндров:

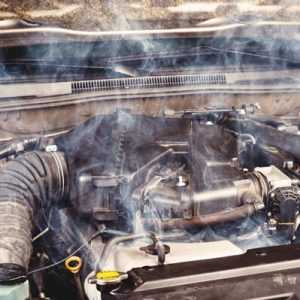

• Из-под головки блока цилиндров наружу выходят газы, что часто сопровождается громкими звуками;
• Часто наблюдается перегрев двигателя;
• Быстро меняется цвет охлаждающей жидкости;
• Антифриз быстро уходит из системы охлаждения, при этом отсутствуют признаки течи;
• Из выхлопной трубы автомобиля выходит белый дым;

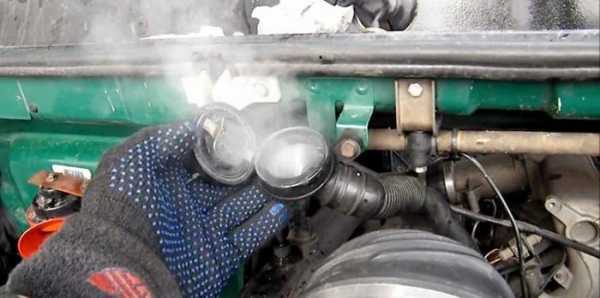

• В расширительном бачке можно наблюдать пузыри газа;
• Уровень масла в картере двигателя превышает привычные значения;
• Цилиндры двигателя работают с перебоями.

Как можно видеть, большинство описанных симптомов типичны для ряда других неисправностей двигателя. Это затрудняет определение проблем с прокладкой головки блока цилиндров, и при вышеназванных симптомах часто заочно может быть диагностировано разрушение головки блока цилиндров или другие более серьезные неисправности.

К чему приводит пробой в прокладке ГБЦ

Названные выше симптомы пробоя в прокладке головки блока цилиндров являются следствием следующих проблем в двигателе:

• Охлаждающая жидкость попадает в систему смазки или камеру сгорания;
• Моторное масло проникает в систему охлаждения;
• Выхлопные газы попадают в систему охлаждения.

Проблемы с прокладкой головки блока цилиндров способны привести к механическим повреждениям дорогостоящих элементов двигателя. Именно поэтому при появлении первых симптомов пробоя прокладки ГБЦ следует убедиться в наличии неисправности при помощи визуального осмотра, после чего заменить компонент мотора.

Выбор прокладки ГБЦ

Для замены прокладки головки блока цилиндров необходимо приобрести новую деталь. Как и в ситуации с другими элементами мотора, в продаже можно найти прокладку ГБЦ оригинальную или неоригинальную. При выборе второго варианта, следует уделять особое внимание компании, которая производит деталь. Можно найти прокладку дешевле оригинальной в несколько раз, которая не будет уступать ей по качеству.

Чтобы купить прокладку ГБЦ, необходимо:

• Для иномарки: Знать VIN автомобиля;
• Для российской машины: Знать модель автомобиля и установленного в него двигателя.

Приобретать прокладку ГБЦ лучше в крупных автомобильных магазинах, где продавцы смогут подобрать оптимальный вариант для конкретного двигателя.

Как заменить прокладку ГБЦ

Замена прокладки головки блока цилиндров является довольно сложной процедурой, поскольку она предполагает разбор двигателя. Перед тем как приступать к работе, необходимо:

1. Снять аккумулятор с машины, чтобы обесточить электронику;
2. Слить охлаждающую жидкость;
3. Снять ремень ГРМ;
4. Отсоединить все элементы мотора, которые крепятся к головке блока цилиндров;
5. Снять крышку головки блока цилиндров.

Выполнив описанные выше действия, удастся добраться до прокладки. Ее необходимо визуально осмотреть на наличие повреждений. Независимо от того, будет обнаружен пробой в прокладке ГБЦ или нет, потребуется ее замена, поскольку устанавливать обратно ранее работавшую деталь крайне не рекомендуется. Связано это с тем, что она уже имеет определенную деформацию, которая не позволит прокладке обеспечивать требуемую герметичность. При замене прокладки ГБЦ рекомендуется осмотреть головку блока цилиндров и блок цилиндров на наличие трещин и деформаций.

Сборку следует производить в соответствии с рекомендациями производителя двигателя. Ознакомьтесь с техническим руководством к автомобилю, в котором указывается, в каком порядке и с каким усилием производить затяжку элементов мотора.

Важно: Специалисты рекомендуют при замене прокладки головки блока цилиндров также менять все болты крепления. Это необходимо, поскольку они деформируются в процессе работы и затяжки, теряя свою геометрию и не позволяя обеспечить полную герметичность при рекомендуемой затяжке.
