Установка штатного подлокотника в Ford Focus 3
Задача: установить штатный подлокотник в Ford Focus 3
0:89Процесс разборки детально описывать не буду — расскажу про основные шаги.
0:227Ход работ по установке штатного подлокотника в Ford Focus 3
0:3321. Для начала нужно снять рычаг МКПП и накладку вокруг него (сама ручка откручивается элементарно против часовой стрелки).
0:558

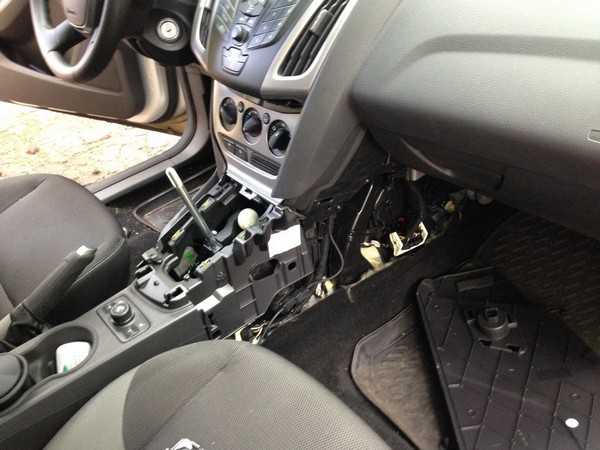

2. Откручиваем появившиеся 4 самореза и стягиваем боковые панели торпеды (они на клипсах, поэтому аккуратнее).
1:1266
3. Далее на ощупь нужно отсоединить разъемы подогревов сидений и фишку прикуривателя.
3:1594. Снимаем основную консоль без подлокотника. Открывается такая картина:
3:295
5. Вот так выглядят ручники под консоль без подлокотника и с ним.
4:920
Если для разбора можно было обойтись набором головок и отвертки, то для установки ручника понадобится еще рожковый ключ на 13. У меня его изначально не было и пришлось прервать процесс установки и идти за ключом.
5:1814
6.Собираем в обратной последовательности, не забываем подсоединить фишку к концевику ручника, подогревам и прикуривателю.
6:227В штатном подлокотнике нет разъема под USB, поэтому готовьтесь к тому, что придется что-то колхозить.

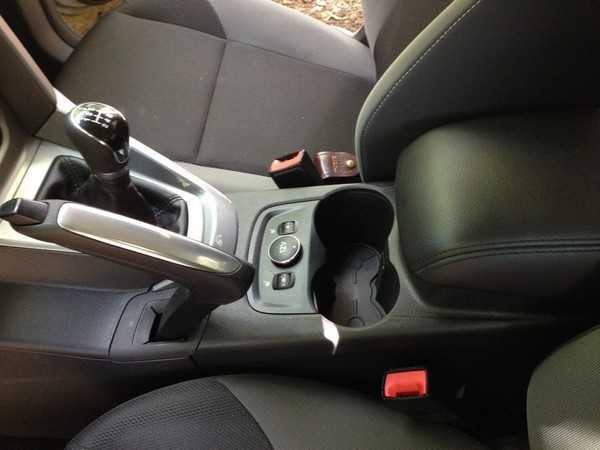

6:4147. Готово!
6:434
https://www.drive2.ru/l/3985229/
9:1985следующая статья:
Установка электрического отопителя салона в Ford Focus 3
Электрический отопитель салона — ЭПВС (PTC heater ТЭН) Вспомогательный отопитель автомобиля с дизельным двигателем
10:2831 13571www.spike.su
Подлокотник. Доустанавливаем сами. (с. 13)
Вот и мой отчет по деинсталяции консоли =)Заместо обычной, поставил америкосовскую.
1) Сначала снимаем магнитоллу. Ну описывать как снимать не буду.
2)Потом снимаем крышку кпп как тут. Фото не мое. Забыл сфотать.
3)Далее снимаем саму накладку на кпп и боковую панельку. Накладка снимается без всякох отверток. Просто хорошо нужно схватиться и тянуть вверх. Панелька с пассажирской стороны сидит тоже оч туго. Нужно уверенно потянуть на себя где отметил.
4)Снимаем панель с водительской стороны. Также, как и с пассажирской нужно дернуть усердно на себя. Держутся на 2х клипсах. Не сломаете точно. И потом постепенно, занося отвертку в щели дергать, дергать и дергать. Как видно из рисунков, очн много креплений. Вот для этого и нужно вести отвертку вдоль расщелины, чтоб опять все заново не захлопнулось. Снимается тож оч туго.
5)В местах сверху, тянем на себя. Снизу у отметок тянем на себя и вверх. Силу прикладываем к точкам синхронно, для того чтобы не сломать клипсу. Снимается … тяжело.
6)Снимаем кламит. Откручиваем гайки сверху. И гайку слева. Левая гайка доступна только тогда,снимем кармашек из пункта 5. Когда открутили, климат держится на 1й клипе снизу. Тянев на себя и вверх. Только не не искосок. А то отломаете.
7)Откручиваем болту крепления консоль к корпусу. 2 возле кпп и 2 сзади возле сидений.
8) У кого подогрев сидений с розеткой или прикуривателем, чуть приподнимаем консоль и залазием рукой во внутрь через отсек кпп. Отсоединяем провода. ДЕлал все это вслепую, так как туда головой не залезть. Но снимаются легко. Розетка снимается легко, просто тянем штекер на себя, а подогрев, практически также, но есть рычажек, на который над надавить палцем и потом тянуть. Все оч просто. Не переживайте.
9)Потом я думал, как же снять консоль не снимая ручниа. И меня озарило))) Поднимаем ручник по максимуму вверх на сколько есть силы. Чуть приподнимаем консоль, и стягиваем кожу, которая на ручнике вверх. И постепенно поднимаем консоль. И вуа-ля!
10) Все, консоль снята! Вот так выглядет конечный результат.
11) Советы.
Перед тем как ковырять или поддевать что-то, обмотайте отвертку и деталь изолентой или скотчем. Чтоб не поцарапать. Реал пару раз спас деталь.
12) Ну и собственно — моя американская консоль, установленная в обратном порядке.
ffclub.ru
Как разобрать подлокотник и установить в нем освещение на Ford Focus 3
Отсутствие подсветки в ящике подлокотника на Ford Focus 3, на мой взгляд, мелкая недоработка производителя. Случается так, что ночью среди множества мелких предметов тяжело найти, что-то определенное, именно поэтому было решено разобрать подлокотник и установить освещение. Чтобы разобрать подлокотник на Ford Focus 3 минимум инструментов, ну и конечно, для автоматического включения освещения, нужна будет кнопка на размыкание, которую без проблем можно приобрести в сети автотоваров.
Разбираем подлокотник
Первым делом открываем крышку подлокотника и откручиваем пять винтов крепления, после чего демонтируем ее.
Далее в районе разъема USB необходимо также открутить пять винтов, и отсоединить заднюю крышку подлокотника, она крепится на защелках. После этого отсоединяем прикуриватель.
Как разобрать подлокотник и установить в нем освещение на Ford Focus 3
Устанавливаем подсветку в подлокотник Ford Focus 3
Первым делом необходимо установить кнопку, которая будет включать освещение при поднятии крышки подлокотника. Для этого в крышке, которая была ранее снята, сбоку, как показано на фото, сверлим отверстие для кнопки. Затем прикручиваем кнопку, питание, подключаем один ее контакт к подключению прикуривателя, а второй к бесцокольному патрону с лампочкой. При этом лампочка должна загореться, а при нажатии на кнопку погаснуть.
Как разобрать подлокотник и установить в нем освещение на Ford Focus 3
Подключение освещения выполнено, теперь приступаем к сборке. Сначала прикручиваем крышку подлокотника и устанавливаем заднюю крышку. После этого прикручиваем сам подлокотник.
Как разобрать подлокотник и установить в нем освещение на Ford Focus 3
Проверяем методом открытия и закрытия крышки подлокотника. Для улучшенного освещения рекомендуется вместо лампы подключить светодиодную ленту, которую впоследствии крепим к стенкам ящика подлокотника.
