За что отвечает реле зажигания – Признаки неисправности цепей реле главного и реле электробензонасоса

Содержание

главное реле,главное реле ваз

просмотров 39 846 Google+

При включении зажигания, на автомобилях с инжекторным двигателем, подаётся питание на соответствующий вывод контроллера соединённый с замком зажигания. Это питание является сигналом к включению главного реле, через которое подаётся питание к форсункам, катушкам зажигания (модулю зажигания), реле бензонасоса и так далее. То есть если неисправно реле или цепь его включения двигатель не заведётся. Как найти неисправность, если двигатель не запускается из-за главного реле. Для начала найти место его установки на автомобиле. В основном оно устанавливается рядом с реле топливного насоса и реле включения вентилятора охлаждения радиатора.

Там же устанавливаются и предохранители системы управления двигателем, топливного насоса и вентилятора радиатора охлаждения. На автомобилях ВАЗ – 2107, ВАЗ – 2109 и его модификациях, оно располагается на полке под бардачком или под ней. На автомобилях марки ВАЗ – 2110 и подобных под боковиной консоли отопителя, со стороны пассажира. На автомобилях марки ГАЗ, обычно находятся под капотом на передней стенке салона ближе к пассажирской стороне. Если при включении зажигания не слышен характерный щелчок включения реле, необходимо контрольной лампой подключенной к минусу, проверить наличие питания на выводах 85 и 86 гнезда главного реле. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода. В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. при включенном зажигании контрольная лампа должна гореть. Если это так, то необходимо устранить плохой контакт в соединении реле с его колодкой. В случае, когда контрольная лампа не горит, необходимо проверить целостность провода следующего от реле к контроллеру и контакт минусовых проводов от контроллера к корпусу двигателя. На автомобилях марки ВАЗ эти провода крепятся с торца головки блока цилиндров над термостатом, а на автомобилях марки ГАЗ к сочленяющей шпильке ресивера и впускного коллектора в районе четвёртого цилиндра. Если провода исправны, но реле не включается, неисправен контроллер. Например, на автомобилях «Волга» частой неисправностью в этом случае является обрыв минусового провода или попадание воды в контроллер, что приводит к его неисправности.

В том случае если при включении зажигания имеется щелчок и реле срабатывает, то надо проверить питание на выводах 87 и 30. Для этого контрольной лампой, присоединённой к минусу необходимо коснуться вывода 87. Если контрольная лампа не загорит, то возможными неисправностями могут быть сгорание предохранителя или обрыв провода. В случае, когда плюс на выводе 87 есть, а при включенном реле на выводе 30 отсутствует, значит, сгорели контакты реле и его следует заменить. На автомобилях ВАЗ для этого можно использовать подходящее реле из монтажного блока, на пример реле включения сигналов, ближнего или дальнего света фар и так далее.
При поиске неисправности, при которой не включается главное реле, необходимо учитывать наличие на автомобиле противоугонных систем. При их установке не редко в цепь реле включают блокирующее реле, которое рвёт цепь его питания при срабатывании сигнализации.




«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CТRL+ENTER»



admin 16/02/2012″Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

avtolektron.ru

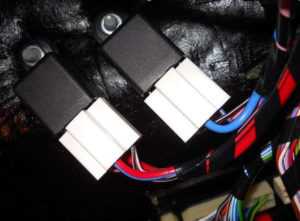

Признаки неисправности цепей реле главного и реле электробензонасоса

В предыдущем материале было подробно рассмотрено где находятся реле главное, реле электробензонасоса и предохранители силовых цепей электронного блока управления (ЭБУ) двигателем в Уаз Хантер, а также обоснована необходимость их защиты и периодического осмотра с обслуживанием.

А сейчас рассмотрим почему и по каким причинам связанным с этими реле или предохранителями двигатель Уаз Хантер может не завестись, а также признаки неисправности цепей реле главного и реле электробензонасоса. В конце материалы будут приведены аналоги и варианты замены реле главного ЭБУ и реле электробензонасоса.

Коды ошибок системы управления двигателем с ЭБУ Микас 7.2 связанные с реле главным и реле электробензонасоса.

Если у вас в машине установлен бортовой компьютер с возможностью голосового или цифрового оповещения об ошибках, то при неисправности в электрических цепях реле главного ЭБУ или реле электробензонасоса он может выдать следующее :

Код ошибки 167 — короткое замыкание в цепи реле электробензонасоса.
Код ошибки 168 — обрыв в цепи электробензонасоса.

Код ошибки 169 — короткое замыкание на «массу» цепи реле эпектробензонасоса.
Код ошибки 177 — короткое замыкание цепи главного реле.
Код ошибки 178 — обрыв цели главного реле.
Код ошибки 179 — короткое замыкание на «массу» цепи главного реле.

Эти ошибки означают неисправности электрических цепей управления электробензонасосом или главным реле, в том числе сгоревшие предохранители, отсоединение жгута проводов от выводов соответствующего реле, неисправность самих реле или короткое замыкание их проводки.

Если бортового компьютера нет, то в полевых условиях можно перевести контроллер (ЭБУ) в режим самодиагностики и определить цифровой код ошибки по числу включений (вспышек) контрольной лампы Check Engine.

Другие внешние признаки неисправности цепей реле главного и реле электробензонасоса и способы их устранения.

После включения зажигания не горит контрольная лампа неисправности двигателя Check Engine и электробензонасос не работает.

Включение лампы Check Engine заметно визуально, а работу электробензонасоса после включения зажигания хорошо слышно. Если ничего этого нет, то надо проверить исправность реле главного и желтого предохранителя на 20 ампер, при необходимости заменить. Если после замены неисправность не исчезла, то скорее всего проблема в самом электронном блоке управления двигателем.

После включения зажигания контрольная лампа неисправности двигателя Check Engine горит, но электробензонасос не работает.

Значит ЭБУ исправен и надо смотреть реле электробензонасоса, плюс тот же желтый предохранитель на 20 ампер. Если после замены реле и предохранителя неисправность не исчезла, то надо разбираться уже с самим электробензонасосом и его исправностью.

Аналоги и варианты замены реле главного и реле электробензонасоса Уаз Хантер.

Реле главное и реле электробензонасоса полностью однотипные и взаимозаменяемые, поэтому чтобы избежать потери времени и лишней нервотрепки,  желательно всегда иметь с собой в запасе одно или два реле 90.3747-10, но обязательно четырехконтактные. Вместо реле 90.3747-10 можно ставить реле 90.3747-11, их отличия только в том, что у последнего на корпусе нет кронштейна крепления. Прямые аналоги этих реле — 75.3777-10 и 75.3777-11 соответственно.

Если вдруг так случилось, что в запасе нет вообще никакого реле на замену несправному, то расстраиваться не надо. В Уаз Хантер три такие же однотипные реле 90.3747-10 (11) или 75.3777-10 (11) стоят снизу на левой боковине панели передка со стороны водителя и отвечают за включение передних противотуманных фар, ближнего и дальнего света. Снимайте одно из них, например дальнего света, и меняйте неисправное реле главное или реле электробензонасоса.

Похожие Статьи :

auto.kombat.com.ua

Где находится реле зажигания ваз-2114: фото и видео

Автомобиль: ВАЗ-2114.
Спрашивает: Губанов Виктор.
Суть вопроса: Где располагается реле зажигания на ВАЗ-2114


Привет всем автолюбителям! С моим автомобилем ВАЗ-2114 начали твориться непонятные вещи. Всё началось с того, что вентилятор печки начал работать с перебоями (то работает, то нет), после этого аналогично забарахлили стеклоочистители и обогрев заднего стекла. Теперь ещё лучше, двигатель перестал заводиться, а при повороте ключа в замке зажигания до включения стартера, гаснет вся приборная панель.

Сперва подумал, что причина в стартере. У меня был новый в запасе, взял и поменял. В результате, при повороте ключа стартер срабатывает, но так двигатель и не заводится, в лучшем случае на раз 10. Пробовал с брелка заводить — с пол оборота без никаких проблем. В чем же всё-таки проблема? Может кто сталкивался?

Уже на многих форумах описывал свою проблему, посоветовали в первую очередь проверить реле зажигания

. Но к сожалению я понятия не имею где это реле находится, так как ни разу его не менял.

Ребята, подскажите, где на 2114 находится реле зажигания?

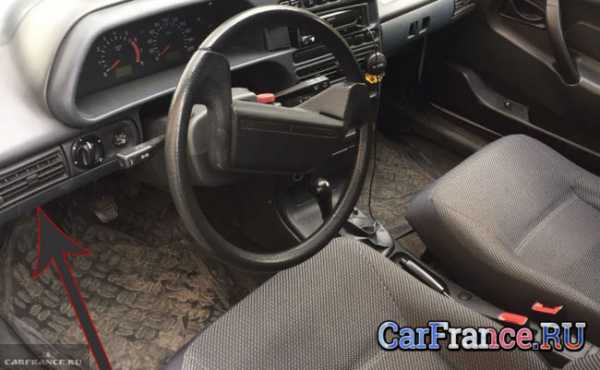

Расположение реле зажигания

Расположение реле зажигания отмечено стрелочкой

Реле зажигания на ВАЗ-2114 находится слева от руля под декоративным кожухом. Его снимать не надо. Надо подлезть под руль и найти реле.

Реле зажигания выглядит так

carfrance.ru

Где находится реле зажигания ВАЗ-2114: фото схемы и видео

Если автовладелец самостоятельно следит за технической исправностью своего четырехколесного друга, то он должен чувствовать свой автомобиль и точно знать, где располагается тот или иной элемент, чтобы быстро заменить пришедшую в непригодность комплектующую на новую.

К примеру, водитель может заметить следующее:

  • печной вентилятор начнет работать с перебоями;
  • стеклоочиститель и обогрев стекла то нормально включается, то отказывается работать;
  • двигатель начал плохо заводиться.

Не стоит сразу искать поломку в стартере или автомобильном модуле, ведь чаще всего такую неисправность вызывает пришедшее в непригодность реле стартера. Ремонтировать такой элемент специалисты не рекомендуют, так как вышедший из строя элемент, даже если он будет тщательно отремонтирован, очень скоро снова покажет признаки неисправности, поэтому всю операцию по замене придется заново повторять. Самостоятельно заменить так называемую релюшку довольно просто, но перед этим следует точно знать, где именно находится реле зажигания на ВАЗ-2114. С этим вопросом, а также с самостоятельной заменой «релюшки» далее и будем разбираться в этой статье.

Читайте также: Где находится предохранитель на прикуриватель ВАЗ-2114

Расположение реле зажигания

Найти месторасположение реле зажигания довольно просто, ведь данный элемент в ВАЗ-2114 инжектор расположен по левую сторону от руля, а защищает его от глаз декоративный кожух. Как выглядит этот элемент, поможет узнать фото на интернет-ресурсе. В некоторых случаях, чтобы заменить старое реле на новое, снимать защитный кожух не требуется. Для этого мероприятия следует просто дотянуться до реле рукой, которую нужно просунуть в специальное отверстие, расположенное под рулем.

Но данный этап замены не очень удобен, поэтому специалисты рекомендуют автовладельцам все-таки снимать защитный кожух при замене реле зажигания, тем более что такая операция делается довольно просто и легко.

Читайте также: Где находится предохранитель бензонасоса ВАЗ-2114

Поэтапная замена реле зажигания

Если в ходе проверки выяснится, что реле замка зажигания вышло из строя, то ремонтировать данный элемент, как было уже ранее сказано, специалисты не рекомендуют. Чтобы купить новое реле, потребуются минимальные денежные затраты, а замену сможет сделать каждый автолюбитель, если все операции будут осуществляться поэтапно:

  1. Самое главное, что нужно сделать в первую очередь – отключить аккумулятор от питания, для этого просто отсоединяется от батареи минусовая клемма.
  2. Используя отвертку, лучше всего взять шлицевой инструмент. Нужно открутить с кожуха рулевой колонки 4 фиксатора, чтобы упростить процесс съема «релюшки».
  3. Фиксатор, удерживающий нижнюю часть кожуха, удобнее всего открутить при помощи крестообразной отвертки.
  4. Ослабленный от крепежей кожух аккуратно снимается со своего места.
  5. Реле зажигания подключено к проводам, которые расположены в нижней части колодки. Чтобы заменить пришедший в непригодность элемент, нужно просто отсоединить провода от колодки и установить на место старого реле новое.

После этого нужно проверить результат собственной работы, заведя для этого двигатель своего авто. Если неисправность себя не покажет – значит, процесс замены выполнен правильно, и автовладелец может гордиться своим очередным, пусть небольшим, но все же достижением.

Ознакомившись с этой статьей, каждый должен понять, что процесс замены данного устройства прост и понятен. А так как «релюшка» нечасто выходит из строя, выполнять такую операцию владельцам ВАЗ-2114 постоянно не приходится. Но если при замене реле замка зажигания возникнут трудности, отчаиваться ни в коем случае не следует, ведь найти ответ на любой вопрос можно в обучающем видео на интернет-ресурсе, просмотреть которое можно как днем, так и ночью.

Читайте также: Где находится кран печки ВАЗ-2114

Обучающий видеоурок подготовили и проводят настоящие профессионалы своего дела, которые в доскональности понимают все этапы ремонта авто. Поэтому все смогут получить дополнительную информацию по вопросам замены реле и по фото определить его точное месторасположение. Ну а после просмотра обучающего видео процесс замены станет еще более простым и можно даже не сомневаться – с такой задачей справится каждый автолюбитель.


На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

ladaautos.ru

Проверка и замена реле зажигания ВАЗ 2107

Реле зажигания ВАЗ 2107 служит для включения питания системы зажигания на карбюраторных и инжекторных модификациях “семерки”. Иногда эта деталь становится причиной неисправности машины и ее приходится менять. Локализовать и устранить проблему можно самостоятельно, не прибегая к услугам специализированных СТО. Для этого потребуется минимум инструментов и знания о том, где находится реле и как правильно его менять.

Назначение реле зажигания ВАЗ 2107 (инжектор и карбюратор)



Первые модели ВАЗ не были оборудованы отдельным реле для включения зажигания. Ток на катушку подавался непосредственно через контактную группу замка зажигания. Такое решение имело определенные неудобства. Система зажигания ВАЗ 2107 потребляет большой ток. Кроме того, при включении зажигания могут одновременно включаться другие потребители, увеличивающие нагрузку на контактную группу. В результате контакты или быстро окисляются и выходят из строя. Как вариант, из-за нагрева деформируется пластиковое основание контактной группы, что приводит к ее неработоспособности.
Установка реле зажигания ВАЗ 2107 (карбюратор и инжектор) уменьшила нагрузку на контактную группу. Через контакты на рулевой колонке проходит лишь ток, питающий электромагнитную катушку реле. Основное питание коммутируется контактной группой реле, рассчитанной на работу под большим током.
Наличие реле зажигания ВАЗ 2107 (инжектор и карбюратор) увеличило надежность работы электрической схемы и ресурс контактной групп замка зажигания.



Где находится реле зажигания ВАЗ 2107

Прежде чем проверять работоспособность детали, необходимо выяснить ее месторасположения. Многие владельцы “семерок” не знают где находится реле зажигания ВАЗ 2107. Вместе с реле аварийной сигнализации, оно закреплено под “торпедой” за щитком приборов. Поэтому чтобы увидеть его, проверить и поменять, придется немного поработать отверткой, чтобы снять блок приборов ВАЗ 2107.



Как проверить и заменить реле зажигания ВАЗ 2107



Чтобы проверить и заменить реле зажигания, понадобится:

  • шлицевая отвертка;
  • крестовая отвертка;
  • ключ на 10.



Начинать надо с демонтажа щитка приборов. Перед началом работ следует отсоединить минусовый провод от аккумулятора. Для снятия приборного щитка необходимо выполнить такие действия:

  • шлицевой отверткой разжать фиксаторы рукояток регулировки системы отопления;
  • снять рукоятки с рычагов;
  • вынуть сопла центрального воздуховода, поддев их отверткой;
  • вытащить переключатель режимов работы двигателя отопителя;
  • снять наконечники проводов с переключателя;
  • вытащить заглушку самореза, поддев ее отверткой;
  • выкрутить саморез крепления щитка приборов при помощи крестообразной отвертки;
  • открутить гайку крепления ручки сброса суточного пробега;
  • утопить ручку внутрь панели приборов;
  • извлечь правый край приборного щитка;
  • открутить гайку, крепящую тросик привода спидометра;
  • отсоединить шланг от штуцера эконометра;
  • отсоединить колодки проводов от комбинации приборов;
  • снять приборный щиток.



Реле зажигания закреплено на кронштейне, находящимся под приборным щитком. Чтобы снять реле, необходимо ключом на 10 открутить гайку, притягивающую его к кронштейну.
Для проверки работоспособности реле необходим мультиметр или лампа-индикатор, Протестировать работу реле можно непосредственно на автомобиле или же запитав его от автономного источника 12 вольт. При подаче напряжения на выводы 85 и 86 реле должны замыкаться контакты между 30 и 87 выводами. Если этого не происходит, необходима замена реле зажигания ВАЗ 2107. Делается это так:

  • открутить гайку крепления;
  • отсоединить колодку проводов от реле зажигания;
  • установить новое реле;
  • присоединить колодку проводов;
  • закрепить реле гайкой.

После замены реле необходимо установить на место приборную панель. Для этого следует выполнить такие действия:

  • подключить колодки проводов к приборному щитку;
  • прикрутить гайку крепления троса привода спидометра;
  • надеть шланг на эконометр;
  • вставить комбинацию приборов на место и надавить на нее, чтобы зафиксировались защелки;
  • закрепить ручку сброса суточного пробега;
  • закрутить саморез крепления щитка приборов;
  • закрыть саморез заглушкой;
  • подключить провода к переключателю режимов работы отопителя;
  • защелкнуть переключатель на штатном месте;
  • установить сопла центрального воздуховода системы отопления и вентиляции;
  • установить рукоятки регулировки режимов отопления и вентиляции.

На этом замена реле зажигания ВАЗ 2107 закончена. Можно подсоединить провод массы к аккумулятору и проверить работоспособность системы зажигания.

semerkavaz.ru

Где находится реле зажигания на ВАЗ- 2112 16 клапанов: фото

Автомобиль: ВАЗ-2112.
Спрашивает: Абрамов Степан.

Суть вопроса: Где находится реле зажигания на ВАЗ-2112 и зачем оно нужно?


Здравствуйте! Подскажите пожалуйста, где находится реле зажигания на ВАЗ-2112? И расскажите вообще о его предназначении! Потому, что у меня иногда плохо работает замок зажигания, а знакомые говорят заменить реле зажигания, и я не знаю прислушиваться к ним или нет!


Что такое «реле зажигания»

Реле – это своеобразный электрический прерыватель цепи, предназначенное для размыкания и замыкания контактов на различных участках.

The following two tabs change content below.

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Реле различаются по управляющему сигналу и по исполнению этих сигналов, однако на ВАЗ-2112 установлены только их электрические виды, работающие по электромагнитному типу.

Его предназначение на ВАЗ-2112

Понять из вышеназванного определения предназначение реле затруднительно, и ниже мы подробно разберём его предназначение.

Реле способно включать и выключать цепи с большим током, тем самым их наличие просто необходимо в цепях включения генератора, стартера, вентилятора охлаждения, обогрева задних зеркал, зажигания, которые способны потреблять большой ток с силой 30-40 Ампер.

Пример

Для того, чтобы при помощи ключа зажигания завести автомобиль, стартеру для запуска требуется порядка от 80 до 200 Ампер, и если в цепи зажигания будет отсутствовать реле, то провода замка зажигания просто-напросто расплавятся. Это произойдёт из-за того, что контакты этой цепи просто не предназначены для такой нагрузки. А реле в свою очередь при наличии в цепи, замыкает мощные контакты внутри корпуса, включает стартер, предотвращая излишнее нагревание и расплавление проводки и соединений.

Где находится реле?

Расположение дополнительного блока реле в салоне автомобиля

Реле зажигания на ВАЗ-2112 расположено под левой ногой переднего пассажира, вместе с тремя реле и тремя предохранителями.

Как правило, оно находится крайней справа, на картинке ниже под цифрой «6«.

Дополнительный блок реле и предохранителей

carfrance.ru

Ваз 2109 реле зажигания

Как и втягивающее реле любого стартера, реле зажигания ваз 2109 нужно для дистанционного включения электродвигателя стартера, а также для ввода в зацепление бендикса с венцом маховика. Реле работает на основе работы электромагнита. На сердечник намотана катушка.

Из чего состоит реле зажигания ВАЗ 2109

Когда по катушке проходит электрический ток, там создается электромагнитное поле, и под его действием якорь перемещается внутрь сердечника. Когда питание отключают, поле исчезает, а якорь свободно перемещается в сердечнике. Реле зажигания ваз 2109 состоит из электромагнита, который намотан из якоря, возвратной пружины, контактов и двух обмоток.

Электромагнит состоит из двух катушек: удерживающей и втягивающей. Втягивающая соединена с контактом электродвигателя и клеммой управления, а удерживающая – с корпусом реле и выводом управления. Когда подается напряжение на контакт управления реле, по катушкам идет электрический ток, создавая там электромагнитное поле, и под его действием якорь перемещается и сжимает возвратную пружину.

Как работает реле зажигания ВАЗ 2109

Якорь перемещает еще и бендикс, а позже – шток, замыкающий контакты, которые замыкает АБ с электродвигателем стартера. Когда замыкаются контакты на вывод втягивающей обмотки, которая идет к выводу двигателя, подается плюс и ток перестает по ней проходить – магнитное поле пропадает, но якорь все равно остается во втянутом состоянии ппод действием магнитного поля удерживающей обмотки.

Якорь возвращается в исходное положение после пуска двигателя и отключения питания по действием пружины возврата, размыкая при этом контакты и выводя из зацепления бендикс. Контакты втягивабщего реле болты, которые закреплены в текстолитовой крышке и пластины прямоугольной или круглой формы, замыкающие болты при перемещении якоря.

Как проверить реле зажигания на ВАЗ 2109

Чтобы проверить обмотки втягивающего реле, нужно проверить их сопротивление. А для проверки удерживающей катушки нужно подключить тестер в режиме омметра к выводу для подключения реле и корпусом. Для проверки втягивающей обмотки измеряем сопротивление между болтом подключения обмотки возбуждения электродвигателя стартера и болтом подключения провода управления.

vsepoedem.com
