Замена наружного пыльника шруса Форд Фокус 2

И снова пишу не просто так.

На днях проверял уровень масла в коробке и заметил, что порван пыльник внешнего ШРУСа справа. Хорошо, что у нас морозу под 30 были, а сейчас начало теплеть. в общем принял решение незамедлительно менять пыльник. Посмотрев интернет пришел к выводу, что надо ставить либо оригинал, либо то что ставиться в оригинале.

информацию нашел достаточно быстро на форуме FFClub.

Суть: 305177 — пыльник наружного ШРУСа для автомобилей с АКПП. (606р.)

305175 — пыльник наружного ШРУСа для автомобилей с МКПП. (872р.) В комплекте: пыльник, ступичный болт, хомуты большой и малый, стопорное кольцо и два пакета смазки (не графитка).

По процессу, все просто.

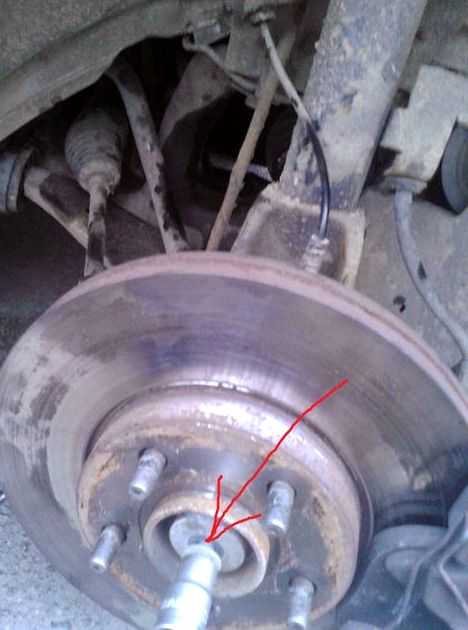

Отпускаем ступичный болт и колесные гайки, домкратим авто, снимаем колесо, откручиваем шаровую (на шаровой интересная гайка на 20 или 21, я открутил ключом на 22), выкручиваем ступичный болт до конца, опускаем монтажкой рычаг вниз и отводим в сторону поворотный кулак, вынимаем привод из ступицы, снимаем остатки пыльника, ставим съемник

и снимаем ШРУС. Скажу сразу у меня вышел легко, т.к. я весной менял ШРУС на пеленга, в общем это и оказалось проблемой. Сам ШРУС нормальный по качеству, но вот пыльник ГОВНО — сразу под замену. После снятия ШРУСа я его тчательно промыл керосином, набил новой смазкой (один пакет смазки ушел в ШРУС, а второй в пыльник) и собрал все в обратной последовательности.

Посмотрите интересное видео по этой теме

eurasia-avto.ru

Замена ШРУСов — шарниров равных угловых скоростей Ford focus 2 и 2 рестайлинг

Если во время движения автомобиля в поворотах слышны стуки в переднем приводе, проверьте шарниры равных угловых скоростей. Если при покачивании рукой вала привода ощущается люфт или порван защитный чехол, такой шарнир необходимо заменить. Разбирать наружный шарнир (Бирфильд) практически не имеет смысла. Эта работа трудоемкая, а при порванном чехле попавшая в шарнир грязь уже привела детали шарнира в негодность. Заменять детали шарнира в отдельности нельзя, поэтому самое оптимальное решение — заменить шарнир в сборе. В крайнем случае допускается разборка для замены смазки внутреннего шарнира (Трипод) как более простого и менее подверженного попаданию воды и дорожной грязи. Появление следов смазки на шарнире указывает на то, что чехол порван.

Вам потребуются: отвертка с плоским лезвием, бокорезы, бородок, молоток.
1. Снимите привод переднего колеса в сборе (см. «Снятие и установка приводов передних колес»).
2. Очистите детали и осмотрите привод:

– наружный шарнир равных угловых скоростей должен поворачиваться с легким усилием без рывков и заеданий, радиальных и осевых люфтов. При их наличии замените шарнир;

– внутренний шарнир должен перемещаться в угловых и осевых направлениях с легким усилием, при этом не должно ощущаться рывков, заеданий и радиальных люфтов. В противном случае замените внутренний шарнир;
– защитные чехлы наружного и внутреннего шарниров не должны иметь трещин и разрывов. Замените поврежденные чехлы;
– вал привода колес не должен быть деформирован. Деформированный вал замените.

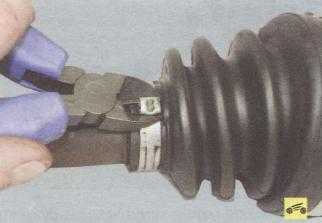

3. Для замены наружного шарнира и его чехла отсоедините отверткой или перекусите бокорезами замок хомута крепления большого чехла наружного шарнира и снимите хомут.

Примечание
Хомуты крепления защитных чехлов шарниров равных угловых скоростей одноразового использования, при сборке замените их новыми. Как правило, хомуты входят в комплект нового шарнира.
4. Сдвиньте защитный чехол с корпуса шарнира…

5. …и сбейте с вала молотком через бородок обойму шарнира, преодолевая усилие стопорного кольца.

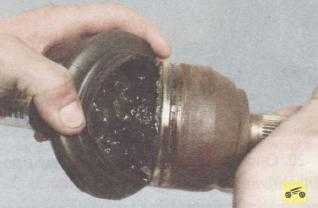

6. Снимите наружный шарнир со шлицев вала.

Предупреждение
Разборка наружного шарнира не допускается.

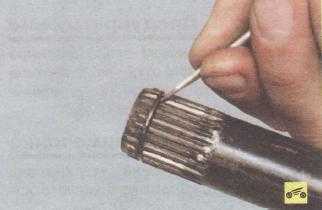

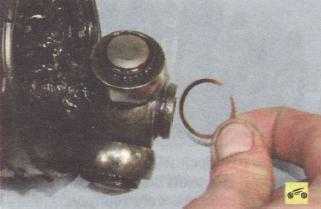

7. Снимите стопорное кольцо, выведя его отверткой из проточки вала.

Примечание
При сборке замените стопорное кольцо новым. Как правило, кольцо входит в комплект нового шарнира.

8. Снимите малый хомут чехла наружного шарнира так же, как снимали большой хомут (см. п. 3).

9. Снимите защитный чехол.

Примечание
При установке шарнира защитный чехол замените новым. Обычно чехол входит в комплект нового шарнира.

10. Перед установкой нового наружного шарнира заполните его полость смазкой (если шарнир не был смазан изготовителем) в количестве около 100 г. Причем сначала заполните корпус шарнира, а затем равномерно распределите оставшееся количество в гофрах чехла.

Примечание
При отсутствии смазки, рекомендованной заводом-изготовителем, можно использовать отечественную молибденовую смазку ШРУС-4.

11. Установите чехол наружного шарнира и шарнир в порядке, обратном снятию. При установке шарнира на вал напрессовывайте шарнир ударами молотка по хвостовику шарнира через выколотку из мягкого металла до момента фиксации обоймы шарнира стопорным кольцом.

Предупреждение
Перед закреплением чехла шарнира большим хомутом оттяните отверткой край чехла, чтобы выравнять давление воздуха внутри и снаружи чехла.

Примечание
На хомуты нанесена маркировка и их диаметр. Диаметр большого хомута 86,5 мм, малого – 36,5 мм.

12. Для разборки и замены внутреннего шарнира и его чехла снимите хомуты крепления чехла шарнира к его корпусу…

13. …и к валу.

14. Если разбираете шарнир для замены чехла и предполагаете установить прежний шарнир, пометьте любым способом (например, керном, надфилем или краской) взаимное расположение корпуса шарнира и вала привода.
15. Сдвиньте чехол с корпуса шарнира…

16. …и отсоедините корпус от привода.

17. Пометьте положение ступицы шарнира относительно вала (см. п. 14).
18. Поддев отверткой стопорное кольцо ступицы шарнира…

19. …извлеките кольцо из проточки вала.

20. Снимите со шлицев вала ступицу с роликами…

21. …и снимите с вала защитный чехол.

22. Промойте все металлические детали керосином до полного удаления старой смазки.
23. Осмотрите ролики, ступицу и внутреннюю полость корпуса. Задиры, вмятины и коррозия не допускаются. Ролики должны вращаться на своих подшипниках свободно, без заеданий. Если обнаружены неисправности, замените шарнир в сборе.

24. Установите на вал чехол шарнира и закрепите его хомутом.
25. Установите на шлицы вала ступицу шарнира, совместив нанесенные при разборке метки, и зафиксируйте ее стопорным кольцом.
26. Заполните полость внутреннего шарнира смазкой в количестве около 100 г. Причем сначала заполните корпус шарнира, а затем равномерно распределите оставшееся количество в гофрах чехла.

27. Установите корпус шарнира, совместив нанесенные при разборке метки.
28. Наденьте на корпус шарнира чехол и закрепите его хомутом.

Примечание
На хомуты нанесена маркировка и их диаметр. Диаметр большого хомута 80,5 мм, малого – 41,7 мм.

autosecret.net

Замена наружного шруса Форд Фокус 2

Сайт по автомобилям и ремонту.

Август 2, 2017
Vikzorin

Прежде чем заменить внутренний ШРУС на «Форде Фокусе 2», необходимо убедиться, что проблема именно с ним, а не с другим элементом подвески. Определить неисправность ШРУСов можно по следующим признакам:

Перед тем как тронутся на передней передаче (автомат) или первой (механика), максимально выверните колеса вправо или влево. Стартуйте резко, так сказать, педаль в пол. Если при этом автомобиль не издает треска или щелчков – со ШРУСами все хорошо. В противном случае – необходимо провести проверку и, возможно, замену.

Внимательно осмотрите передние диски вашего автомобиля: если внешний пыльник порвался – часть смазки в любом случае попадёт на диск. Итак, видимые следы смазки на дисках (особенно хорошо это заметно на литье) говорят о необходимости замены либо одного из пыльников, либо всего привода ШРУС.
Проведите визуальный осмотр пыльников: трещины, иные дефекты или масляные следы свидетельствуют о необходимости замены пыльника. А издаваемый во время движения хруст – о необходимости замены самого ШРУСа.

ЧТО ПОНАДОБИТСЯ

Прежде всего, необходимо купить сам пыльник. Артикул внутреннего пыльника на «Форде Фокусе 2» зависит от объема двигателя и типа трансмиссии вашего автомобиля. Разберем две наиболее популярные комплектации: «Форд Фокус 2» 1,8 МКПП и 2,0 АКПП. Для первого варианта артикул оригинальной запчасти: Ford 1 552 972. Популярные аналоги: Loebro 304175 и GKN-Spidan 23240. Для 2-литровой версии: оригинал – Ford 1552974, замена – Loebro 305177 и GKN-Spidan.24928.

Также запаситесь комплектом ключей и смазкой для внутреннего ШРУСа. Очень сэкономит время покупка съемника трипоида. Его стоимость невелика, а затраты времени на «кустарное» снятие не стоят этих денег. Тем не менее можно изготовить и самодельный съемник, но об этом чуть позже. Съемник стопорного кольца тоже стоит купить заранее, хотя можно будет воспользоваться и отверткой (или другими подручными инструментами).

Съемник стопорного кольца:

ПРОЦЕСС ЗАМЕНЫ

В идеале замену пыльников внутреннего ШРУСа «Форда Фокуса 2» нужно делать на подвешенной машине или на смотровой яме. Однако не у всех есть такая возможность, поэтому достаточно будет загнать автомобиль в теплое сухое место. Далее, сорвите гайки, поддомкратьте машину и подложите под нее надежную опору. Можно использовать снятое колесо, как опору.

Обязательно слейте масло из коробки передач «Форда Фокуса 2», потому что замена внутреннего пыльника потребует демонтажа всего привода, соответственно, через образовавшееся отверстие часть масла вытечет. В таком случае не стоит мешать старое масло с новым, тем более, если неуверены, что приобрели масло той же марки.

Колеса уже сняты, далее, снимаем тормозные колодки и супорт. Супорт закрепите каким-нибудь крюком за амортизатор, чтобы он не висел на тормозном шланге. Потом головкой на 13 откручивайте болты крепления привода колеса.

Теперь нужно выпрессовать шаровую опору на «Форде Фокусе 2» из кулака. Супорт сняли заранее, поэтому нам ничего не мешает. Выкрутите три болта крепления шаровой ключом на 21. Легким молотком потихоньку выбивайте шаровую.

Далее, снимайте ступицу, после нее – тормозной диск. Теперь можно спокойно вынимать привод ШРУСа.

Снимите стопорное кольцо. Далее демонтируйте трипоид с помощью съемника. Если вы все-таки решили не покупать его, а сделать самостоятельно, то его конструкция выглядит так: молоток и зубило (как на фото).

Теперь остается только разрезать старые хомуты и старый пыльник, тщательно удалить старую смазку. Промойте шарнир с помощью керосина или бензина.

Набейте новой смазкой. Главное не жалеть смазки, это увеличит долговечность шарнира.

Осталось установить новый пыльник на место и покрепче затянуть его хомутами. Сборку автомобиля проводите в обратной последовательности.
