В машине нет тока – Аккумулятор заряжен, а питания в машине нет. Почему?

Норма утечки тока в автомобиле. Как проверить утечку тока в автомобиле мультиметром? Поиск и устранение утечки тока в автомобиле

Если машина очень долго стоит на стоянке и не используется, то после того как водитель повернет ключ в замке зажигания, ничего не произойдет. В процессе может щелкать реле, возможно, оживет даже стартер. Но вращать коленчатый вал он если и будет, то недостаточно. Все это — симптомы разряда аккумуляторной батареи за то время, пока машина находилась на стоянке.

Существует норма утечки тока в автомобиле. Но когда АКБ разряжена, данные показатели значительно выше этих нормальных. Давайте рассмотрим, как можно обнаружить утечку тока и устранить эту неисправность.

Почему садится аккумулятор?

Во время длительной стоянки заряд не должен уходить, однако нужно также учитывать токи утечки. Особенно быстро разряжается батарея в современных авто. Здесь в сеть включено немалое количество различных электронных устройств и гаджетов. Зачастую в таких случаях норма утечки тока в автомобиле значительно выше, чем допустимая. Среди типовых причин можно выделить старую и некачественную проводку, а также изоляцию проводов. Еще одна из распространенных причин – это неправильно подключенное электронное оборудование. Это может быть аудиосистема, мультимедиа, навигатор и так далее. Причины утечки тока в автомобиле могут заключаться в грязных либо окисленных контактах. Все это существенно «садит» АКБ.

Допустимые нормы потребление тока аккумуляторной батареи

В современных машинах есть определенное количество потребителей электрической энергии на постоянной основе. Это могут быть часы, память ЭБУ, иммобилайзеры, сигнализации и другое подобное оборудование. Они подключены к сети и потребляют электричество. Причем постоянно.

Для примера возьмем энергозависимую память ЭБУ. Если ее стереть, блок начнет процесс переобучения и будет снова запомнить все текущие установки. Охранные системы начинают работать только тогда, когда машина стоит на стоянке. Из этого можно сделать вывод, что небольшое потребление электрической энергии – это нормальная ситуация.

Но есть норма утечки тока в автомобиле. Эта норма представляет собой некую постоянную величину – ее можно высчитать. Нужно просуммировать потребление каждого потребителя в бортовой сети. Например, сигнализация требует не более 20 мА. Для работы часов нужно 1 мА. Аудиосистема потребляет около 3 мА и так далее. В сумме общая цифра будет находится в диапазоне от 50 до 80 мА. Это совсем немного. Даже одна лампа в фаре, которую забыли выключить, потребляет от 500 мА. А норма утечки тока в автомобиле в 50 А не сможет стать причиной полного разряда АКБ даже зимой.

Определить, какой имеется объем потребления, можно при помощи мультиметра. И если в процессе замеров уровень потребления выше допустимого, значит. в бортовой сети существует неполадка. Ее необходимо найти и устранить.

Определяем, куда пропадает ток самостоятельно

Как известно, главных причин, из-за которых сильно разряжаются аккумуляторные батареи, всего две. Это дополнительные потребители или короткое замыкание в сети. Итак, давайте посмотрим, как замерить утечку тока в автомобиле мультиметром. С помощью данной операции можно найти и обнаружить тонкое место в бортовой сети. Для поиска утечки измерительный прибор следует включить в режим измерения силы тока. Не стоит забывать, что в автомобильной сети есть постоянный ток. Что касается диапазона измерений, то достаточно будет 10 Ампер.

Как подключить мультиметр

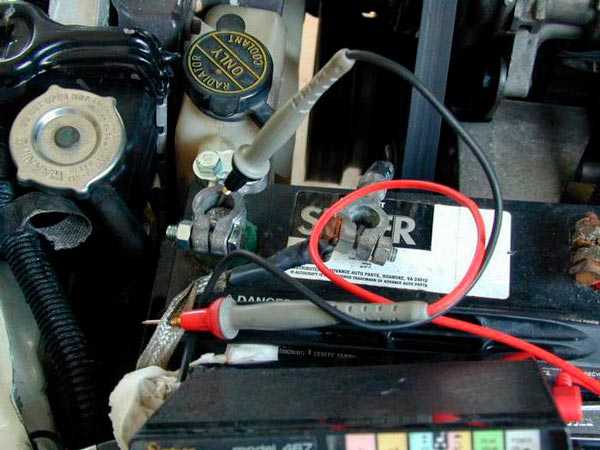

Прежде чем начать поиск утечки тока в автомобиле, нужно правильно подключить прибор к бортовой сети. Что касается потребителей электричества от аккумулятора, их лучше по возможности отключить. Для проведения измерений амперметр включают в разрыв цепи. Чтобы получить такой разрыв, с плюсовой клеммы АКБ снимают провод. Затем подключают один контакт амперметра к плюсу аккумулятора. А второй – к только что снятому проводу. Никогда не подключайте измерительные приборы к плюсу и минусу на аккумуляторе. В результате получится короткое замыкание. С машиной ничего не случится, но в мультиметре сгорит предохранитель. Если все подключено верно, тогда на экране прибора появится число, которое соответствует току, что потребляется постоянно включенными электроприборами. Если допустимая утечка тока в автомобиле ниже, чем результат измерений, нужно искать причину далее.

Как найти утечку

Как мы знаем, одна из основных причин, по которым возникает данная проблема, это какой-либо электронный прибор из дополнительного либо нештатного оборудования. В современных автомобилях с каждым годом таких узлов становится все больше. Начинать поиски необходимо с тех приборов и устройств, которые установлены самостоятельно, то есть нештатно. Это могут быть различные вентиляторы, сигнализации, да что угодно. Заводская проводка в автомобилях надежно защищена. И короткие замыкания в ней происходят только в случае каких-либо существенных повреждений. К примеру, в результате ДТП может повредиться защитный кожух. Но вот провода, проложенные самим владельцем автомобиля, зачастую лежат небрежно. Их укладывают в первое попавшееся место, которое при беглом осмотре кажется самым подходящим. Именно в этих проводах и скрывается причина возникновения коротких замыканий. А КЗ ведет к утечке токов. Проложенные автовладельцем провода могут находиться в опасной близости к блоку мотора. Двигатель, как известно, греется в процессе работы. Так, изоляция проводов может банально расплавиться.

Также шнуры трутся о края металлических деталей (особенно в местах соприкосновения дверей автомобиля). Они перетираются — в результате нарушается целостность изоляции и появляется короткое замыкание.

Специалисты по автоэлектрике рекомендуют сразу после измерений (если норма утечки тока в автомобиле не соответствует показаниям мультиметра) перейти к визуальному осмотру всего, что установлено нештатно. Также обследовать необходимо отдельные части и элементы приборов и устройства, которые подвержены механическим воздействиям. Если речь идет о сигнализации, то это могут быть концевики. Если нет никаких следов нарушения, обгорания, коррозии, тогда стоит перейти к более сложным методам поиска неисправности. С помощью этой диагностики можно существенно сузить круг возможных неисправностей.

Как выполнить глубокую диагностику

Итак, мы уже знаем, как замерить утечку тока в автомобиле мультиметром. В этом случае прибор подключается таким же образом, как и в предыдущем случае. Но здесь по очереди вынимается каждый предохранитель и отключается реле. Это выполняется для размыкания цепи в бортовой сети машины. Когда показатель утечки станет близким к норме, значит, цепь с проблемным потребителем обнаружена. Дальше уже следует заменить либо отремонтировать неверно работающее оборудование.

Дополнительная диагностика

Иногда встречаются сложные ситуации, в которых даже после проверки утечки с помощью извлечения предохранителей положительного результата нет и источник проблемы не найден. В этом случае не остается ничего, кроме как проверить утечку тока в автомобиле в цепях. Они никак не защищены предохранителями. Это генератор и стартер. Очень часто аккумулятор разражается из-за неправильной работы генератора. Элемент попросту не заряжает батарею. Для проверки генератора мультиметр подключают к клеммам аккумулятора. Прибор переводят в режим измерения напряжения. Далее измеряют напряжение. Если АКБ разряжена полностью, прибор покажет от 12,6 до 12,9 В. Затем нужно завести мотор, включить ближний свет, печку, систему подогрева заднего стекла и измеряют напряжение снова – идеальные показатели от 12,8 до 13,4 В. Максимум – 14,3 В. Если при заведенном моторе напряжение находится в этом диапазоне, то рабочий элемент исправен. Если оно меньше, тогда проблема в генераторе, которые не заряжает батарею.

Устранение утечек

Перед тем как устранить утечку тока в автомобиле, необходимо найти источник. В качестве него может быть что угодно. А для устранения проблемы нужно отремонтировать или заменить неверно работающее электронное устройства. Также для устранения достаточно убрать короткое замыкание.

Заключение

Если есть ощущения того, что АКБ разряжается быстрее, тогда следует начать поиск короткого замыкания или «клина на массу». Теперь мы знаем, как проверить утечку тока в автомобиле и как устранить неисправность.

fb.ru

Ищем утечку тока в автомобиле — журнал За рулем

Опять сел аккумулятор? А нет ли у вас утечки тока? Попробуем найти «виновника» собственными усилиями.

Материалы по теме

Если аккумулятор, который заряжали «буквально вчера», после ночной стоянки опять забастовал, отказавшись бодро крутить стартер, то, скорее всего, электричество из вашей машины постоянно уходит «налево». Никакие новые батареи в этом случае не помогут: они точно так же разрядятся. Значит придется искать лазейки, в которые убегают кулоны электричества. Этим и займемся.

Не выключили!

Простейшие причины утечек тока могут быть вызваны рассеянностью владельца машины. Грубо говоря, он не выключил на ночь внешние световые приборы, а машина, в свою очередь, ничего ему не подсказала.

Бывают и машины с дурной заводской задумкой — вспомнить хотя бы обогрев заднего стекла, цепь питания которого идет мимо замка зажигания.

А еще — дети! Особенно мальчики. Даже в нашем коллективе уже несколько сотрудников по первому зову жены не смогли покинуть дачу, после того как пацаны посидели на водительском месте и покрутили разные ручки, оставив включенными потребители.

Материалы по теме

Не так подключили

В эпоху повального увлечения автомузыкой многие магнитолы легко высасывали заряд батареи, потому что установщик не удосужился правильно их подключить. А ведь достаточно было пустить один провод питания через замок зажигания.

Второй нештатный похититель электричества — установленная противоугонка. Если до ее установки все было нормально, а затем начались проблемы, то размышлять нечего — пусть уважаемый установщик докажет, что он не верблюд. Справедливости ради отметим, что некоторые охранные системы действительно потребляют под сотню миллиампер, но даже при таком токе за ночь стоянки с батареей ничего не случится.

Наконец, не забывайте про гнездо прикуриватели или розетку — у кого что. Далеко не во всех машинах они обесточиваются при выключенном зажигании. Поэтому случайно забытый подключенный прибор — радар-детектор, регистратор, навигатор и т п. — может высасывать ток, не принося при этом никакой пользы.

Материалы по теме

А есть ли утечка?

Бывает и так, что никакой утечки нет, а батарея утром — никакая. Такое бывает при наличии отрицательного баланса «заряд/разряд». Если машина постоянно ползает в пробках, пробеги при этом короткие, глушить и пускать мотор приходится часто, а на улице еще к тому же и холодно, то батарея просто не успевает заряжаться до нормального состояния. А потому однажды отказывает. Кроме того, виноватой может быть всё та же автомузыка с киловаттными мощностями на выходе — такие музыкальные монстры потребляют сумасшедшие токи. Но, повторяем, к утечкам тока это не имеет отношения: это уже не утечки, а просто чрезмерное потребление.

Грязные делишки

Причиной настоящей утечки тока может быть то, чего у нас много — грязь, стало быть. Тут лидирует цепь с толстенным стартерным проводом, постоянно живущим в антисанитарных условиях — соль, вода и т.п. Практически те же проблемы могут быть и с проводкой генератора. И не только с проводкой — сам генератор напоминает дуршлаг, сквозь который постоянно фильтруется песко-соляная смесь, которой посыпают дороги. Поверхность батареи также редко бывает чистой: кулоны любят убегать по таким электропроводным участкам в «никуда». Заметим, что изношенная проводка с дрянной изоляцией способна порождать не только утечку, но и возгорание. Однако не будем о страшилках.

Как обнаружить неисправность?

Мультиметр

На исправном автомобиле ток, потребляемый бортовой сетью, не превышает 70 мА. Обратите внимание, что этой величины он достигает не сразу.

На исправном автомобиле ток, потребляемый бортовой сетью, не превышает 70 мА. Обратите внимание, что этой величины он достигает не сразу.

Машина чистая, сигналка и музыка в порядке, а батарея все-таки разряжается каждую ночь? Значит, пора хватать амперметр. Амперметр в чистом виде — это сегодня уже редкость, но переключить мультиметр в режим измерения тока несложно.

Мультиметр

www.zr.ru

Mazda 6 2.0 AT хетч › Бортжурнал › Проверяем — есть ли утечка тока или «почему садится АКБ».( вторая попытка)

Вторая — потому что в первый раз — не разобрался в правилах пользовании мультиметром. Спасибо, anton-ny обратил внимание на неточность в измерениях… в общем, пришлось изучить правила пользования мультиметром, хитрости измерения… и всё -перемерить… так что -всё переделал по второму разу. Теперь — правильно.

Сначала — теория вопроса:
1.Когда машина стоИт на охране и не работает — она РАСХОДУЕТ электричество от АКБ.
2. Электричество используется на поддержание работы сигнализации и тех устройств в машине, которые «не спят» (например — GSM/GPS модули).
3. Также — может быть, из за плохого контакта, неисправности электроприборов — ток может дополнительно «утекать»в местах неисправностей.
4. Если утечка тока велика, то при долгой стоянке, АКБ может достаточно сильно и быстро разрядится.
5. Величину «утечки» тока в режиме обычной стоянки — «в охране» — можно/нужно — проверить чтобы знать о технич. состоянии авто и выявить возможную причину быстрой разрядки АКБ.

6. Если же расход в пределах нормы — можно разбираться дальше (неисправность самого АКБ и т.д.).

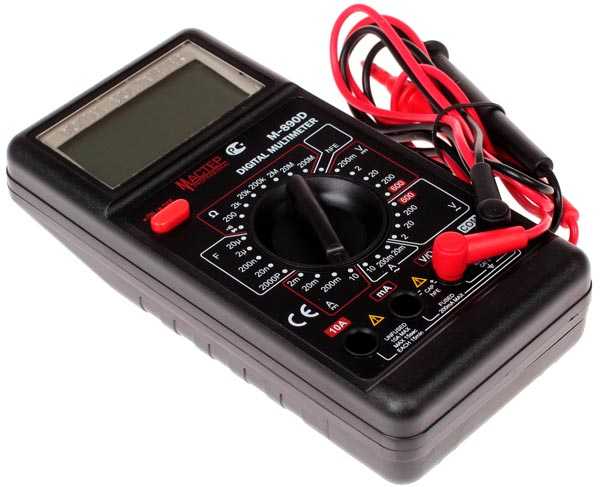

Для проверки утечки тока «в охране» — понадобится обычный мультиметр.

—

Несколько моментов по пользованию мультиметром. Для измерения тока:
1. Есть несколько интервалов измерений. Например 200m означает интервал 0 — 200mA (милиампер). 10А означает интервал 0 — 10А (ампер).
2. Есть два варианта подключения коннектора. Для интервала — 10А — втыкаем в гнездо 10ADC. Для всех остальных интервалов — используем гнездо mA. Ворой коннектор — всегда в COM.
3. Важно понимать, что если используем интервал 0-200mA, а ток будет бОльше 200 mA — тутже сгорит внутренний предохранитель канала mA.

Теория по измерению.
1. Понимаем, что ток в охране — обычно до 100mA. НО при постановке на охрану — ток существенно бОльше.
2. Более того, любая охрана в момент постановки — потребляет бОльше, а после тестирования — потребление снижается.

3. Также — сама машина -после выключения — через некоторое время может «засыпать»…

это я всё к тому, что при измерении — нельзя сразу выбирать режим 200mА. Его нужно включить минут через 10, чтобы измерить ток после «засыпания»всего.

Что понадобится: мультиметр с проводами и крокодилами на концах. Также — отдельный провод с крокодилами на концах («шунт»).

—

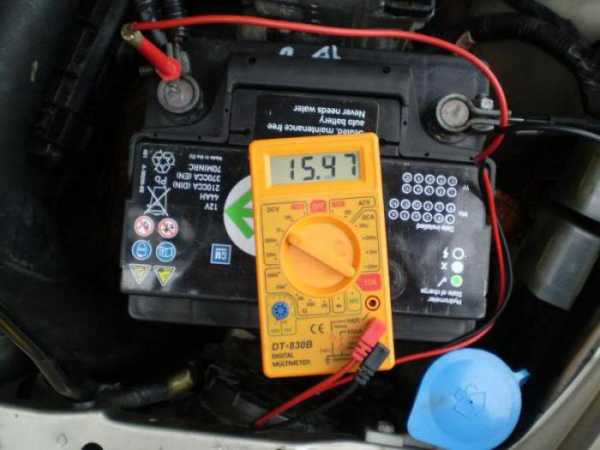

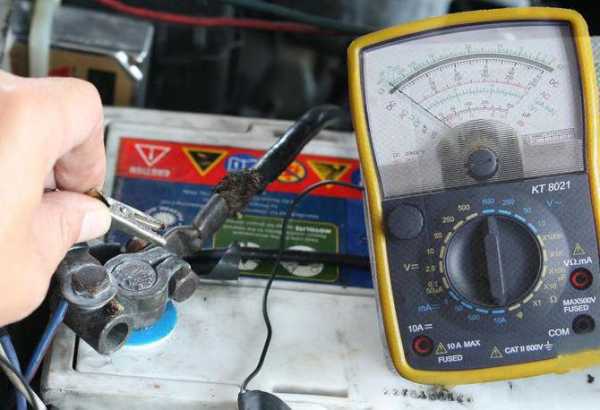

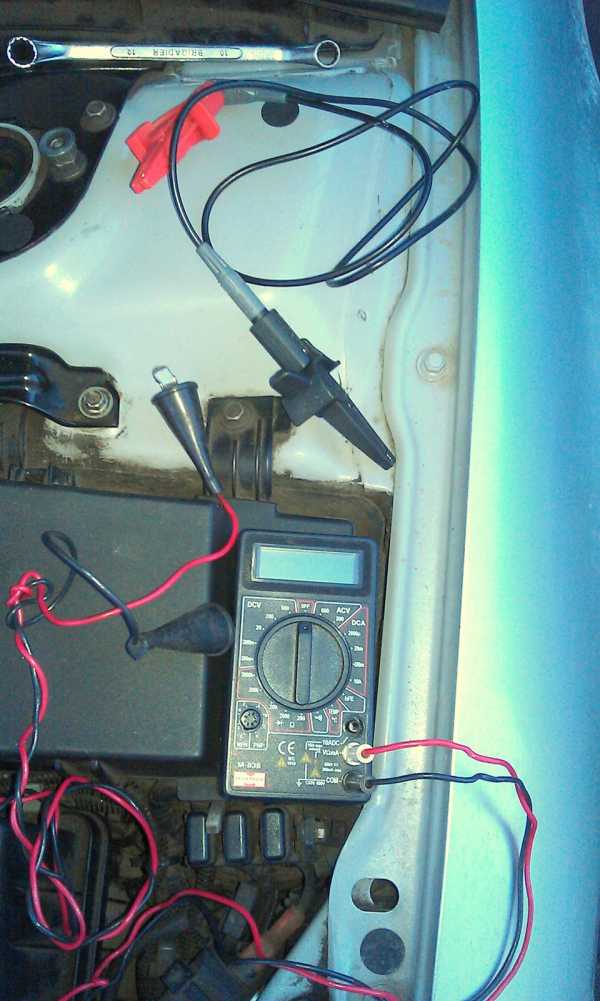

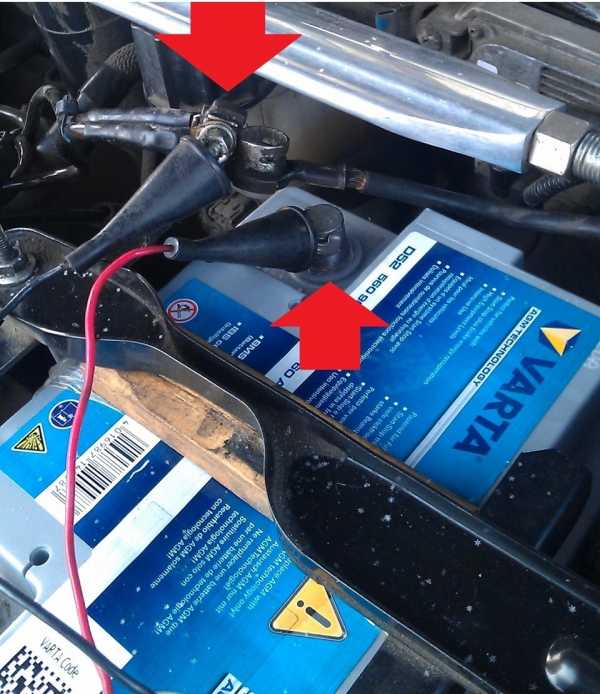

Снимаем клемму с АКБ (минусовую). При выключенном приборе — подключаем крокодилы — к клемме АКБ и минусовой клемме.

—

Берем шунт. Один конец -также на клемму АКБ, второй — на минусовую клемму.

Закрываем все двери и багажник, а в подкапотном пространстве — снимаем фишку с концевика капота.

И — ставим машину на охрану. т.к. фишку сняли, сигналка «думает» что капот — закрыт — и не пиликает 🙂 Сейчас сигналка питается через шунт.

На приборе — коннектор — в дырку 10А, переключатель — на 10А. и в таком положении — снимаем один крокодил шунта с любой клеммы). Крокодилы прибора — естественно не трогаем). Теперь — ток идет через прибор. Смотрим. Показания -в Амперах.

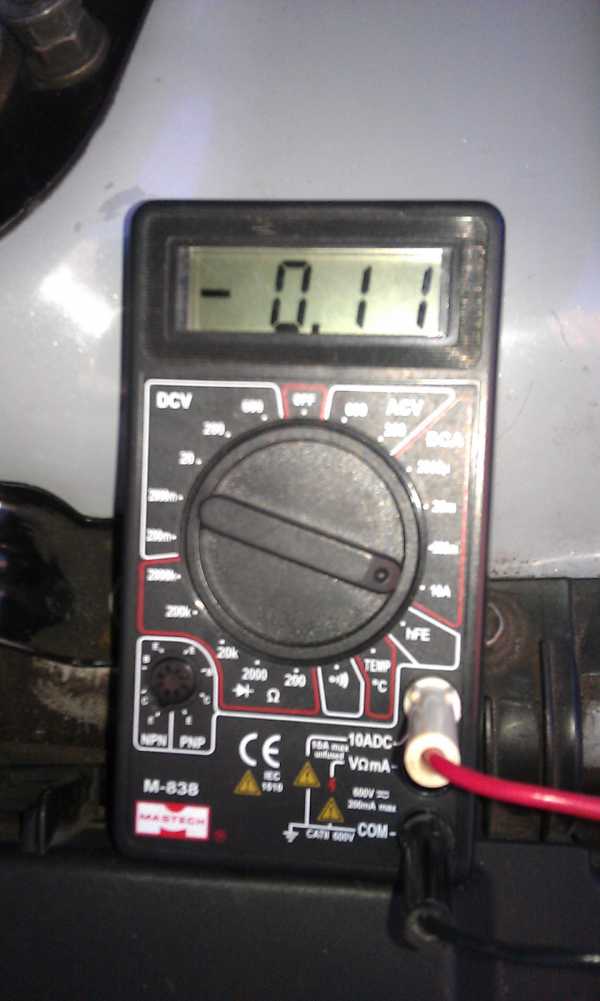

Может показывать например 0.11 — 0.14 -что означает — 110 — 140 миллиампер при постановке на охрану.

—

Если ток более 0.14-0.15 А — к следующему шагу (более точно) лучше не переходить, т.к. при токе более 180mA (0.18) — просто сгорит предохранитель в режиме 200m/

Если хотим узнать точно — сначала возвращаем шунт, затем коннектор — в mA, переключаетель — в 200m — и снимаем шунт.

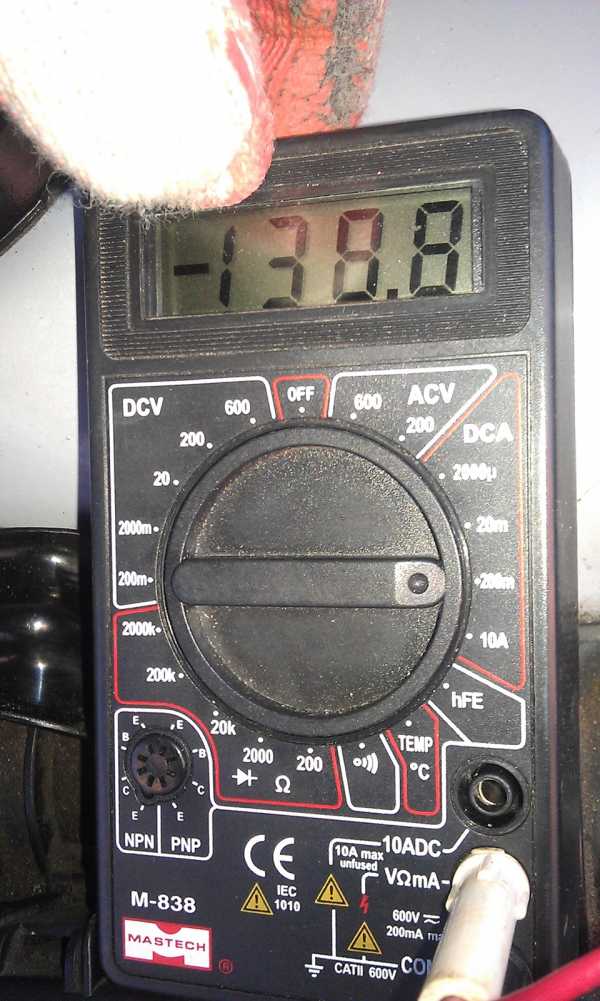

Теперь показания — более точные — в миллиамперах. У меня — 130 -140 mA
Это — тестирование сигналки.

—

Секунд через 30 — ток снижается — у меня до 120 mA

—

И держится — ровно 10 минут. После чего ещё что то «засыпает» в машине, и ток опускается — до 95-100mA

—

дОльше я не ждал, при -20 на улице — не самое удобное время для экспериментов… 🙂

Понимаем. что сигналка + GSM + GPS = всё это хозяйство «сосёт» своё электричество, так что 100mA — в моем случае -нормальный рабочий результат.

При таком «расходе», общая рекомендация например такая —
через 1,5 недели (простоя) — машину заведём, через 2 (мож чуть более) — уже не факт.
Но если поставить новый АКБ (мой случай) — то ещё пока можно и через пару недель завестись… но помним также — что чем холоднее — тем меньше емкость АКБ…
Через две недели — вряд ли уже заведем. …

Также понимаем, что «лишних» потребителей — вроде нет, всё нормально.

И если возникают проблемы с севшим АКБ — наиболее вероятна причина — или в самом АКБ или АКБ — не успевает полностью заряжаться. (ну или надо проверить схему зарядки).

Приложения 🙂

Нашел в инете — зависимость емкости АКБ от температуры.

—

Почитать для повышения эрудиции.

www.drive2.ru

Как найти утечку тока в автомобиле. Простой способ.

Бывают ситуации, когда в Вашем автомобиле высаживается аккумулятор, а вы ничего не можете понять.
Утром, собравшись на работу, Вы пробуете запустить своего железного коня и с удивлением обнаруживаете, что аккумулятору не хватает мощности прокрутить мотор с помощью стартера.
В большинстве случаев Вы столкнулись с неисправностью называемой «утечка тока».

Эта неисправность не стоит  путать с коротким замыканием электропроводки. Часто автовладельцы говорят, что «где-то провод перетёрся,  коснулся массы и через него якобы идут потери тока из батареи».

Но любой электрик знает, что искать короткое замыкание не нужно. Оно само проявится в полной мере, т.е. сначала почувствуется неприятный запах горелой проводки, затем повалит дым и в итоге провода и их изоляция воспламенятся, что приведет к возгоранию автомобиля, если вовремя не среагировать первым делом обесточив цепь авто.

Утечка тока, в отличии от КЗ, это когда какой-то потребитель, ничем себя не проявляя, планомерно потребляет энергию из аккумулятора автомобиля, вплоть до полной её разрядки «в ноль».

Устранение реальной неисправности

Ситуация, которая будет описана в данной статье, реально произошла с одним из так называемых «мастеров гаражных кооперативов». Пригнали классику и попросили устранить неисправность, связанную с быстрой «кончиной» аккумулятора.
Ну а далее по порядку.

Разберемся – как можно выявить утечку тока в нашем автомобиле. Для этого нам понадобится мультиметр, который измеряет ток до 10А.

Устанавливаем измерительный прибор в режим измерения силы постоянного тока. Штекеры проводов вставить в соответствующие гнезда на приборе.

Поиск утечки тока в цепи

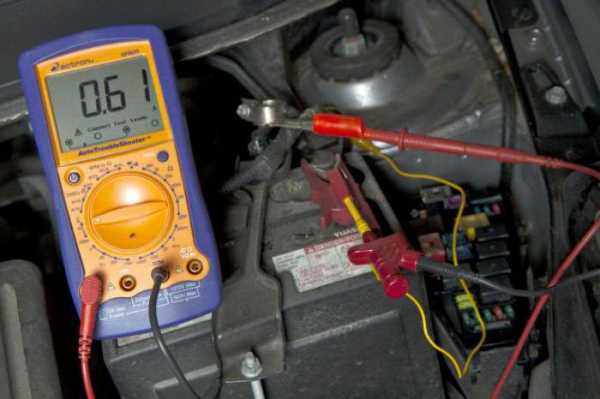

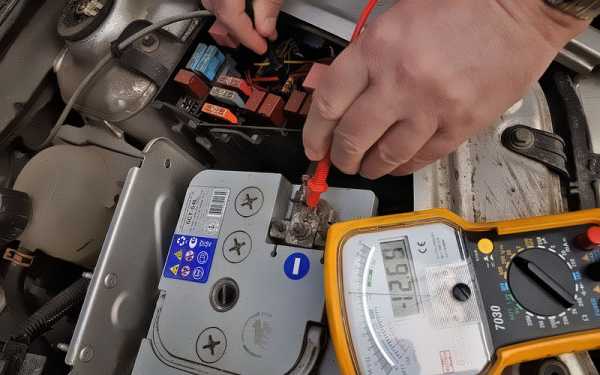

Далее отключаем плюсовую клемму от аккумуляторной батареи и подключаем к «+» выводу положительный зажим мультиметра, а к клемме подключаем «-» зажим. На приборе в этот момент мы увидим данные, которые говорят что в текущий момент потребляют приборы машины  5А (к примеру).

Дальше давайте создадим условия максимально похожие на то, как будто вы оставляете автомобиль на парковке. В салоне выключаете магнитолу, внешние осветительные приборы и забираете ключ из замка зажигания, и конечно же закрываете все двери.

Допустим, что после выполнения всех перечисленных манипуляция мультиметр показывает, что идет потребление энергии со значением 2,5 А. Это значит, что в итоге через 10 часов батарея лишится 25А/ч зарядки. Для обычной автомобильной батареи 55А/ч половина ёмкости будет израсходована, и в конечном итоге сядет до ноля.

Теперь мы выяснили, что утечка есть и нам необходимо выяснить, что это за  несанкционированный потребитель, который жрёт энергию нашей батареи. Для этого нужно определиться в направлении поиска. И здесь у нас есть только один способ: открываем крышку блока предохранителей и начинаем изымать их из своих гнезд по очереди, наблюдая за показаниями амперметра. При изымании одного из предохранителей потреблении энергии прекратилось. Значит по линии, который защищает последний изъятый предохранитель, и происходит утечка.

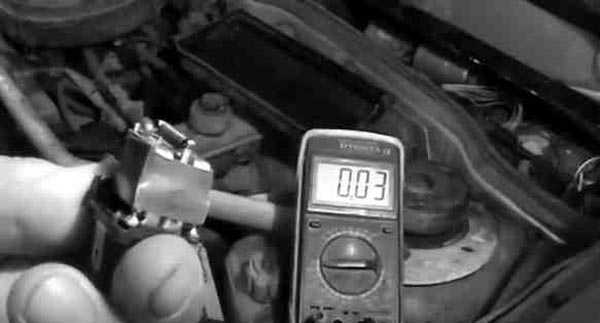

Оставшиеся значения утечки 0,03А допустимые и на них можно не обращать внимания. Для уверенности, что вы правильно определили линию утечки тока, вставляете этот предохранитель на свое место и убеждаетесь, что утечка тока возобновилась.

Причина утечки тока в автомобиле

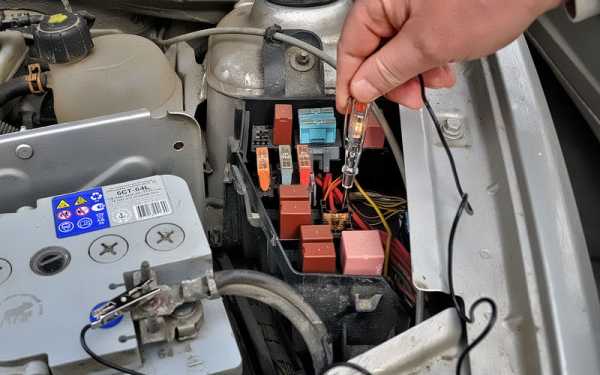

По обозначениям на внутренней крышке блока предохранителей определяем, что это предохранитель R12 заднего обогрева стекла. Но нужно проверить – какие еще потребители находятся на той линии, которую защищает данный предохранитель. Для этого берем книгу по автомобилю, в разделе «электрооборудование» ищем перечень предохранителей и смотрим: 12 – элемент обогрева заднего стекла, реле (контакты) включения обогрева заднего стекла, прикуриватель, штепсельная розетка для переносной лампы.

Проверим визуально: к штепсельной розетке ничего не подключено, в прикуривателе так же ничего нет. Значит, остается отопитель заднего стекла. Отключаем сам элемент отопителя стекла и вот удача — судя по показаниям амперметра, утечка тока прекратилась.
Из конкретного примера видно, что линия подключается через реле. Обозначение реле находим на внутренней поверхности крышки блока предохранителей. Вытаскиваем реле из гнезда, чтобы проверить его.

Берём обычную прозвонку со звуковой индикацией и проверяем.
В итоге выясняется, что контакты замкнуты (а этого быть не должно).
Что могло такого произойти, чтобы контакты в реле оказались замкнуты. (Опережая события скажем, что машина не новая и приобреталась на вторичном рынке.)
Разбираем реле и с удивлением обнаруживаем, что внутренности обмотаны изолентой:

Осмотрев панель приборов в салоне обнаруживаем две кнопки:  кнопку включения обогрева заднего стекла, которая в положении откл, и рядом находится кнопка включения задних противотуманных фонарей.  Колодки у них одинаковые соответственно мы можем предположить, что предыдущий автовладелец  перепутал эти колодки между собой.

После чего обогрев заднего стекла перестал работать и он не разобрался в проблеме, вытащил реле и замотал внутренности изолентой, т.е. замкнул контакты. Обогрев заработал, но хозяин машины не учёл, что он будет  работать постоянно. Но видимо спустя какое-то время он столкнулся с проблемой постоянного разряда АКБ и ничего умнее не придумал как снять с отопителя подводящий напряжение провод.

Снял и в этом состоянии продал автомобиль новому хозяину-горемыке, который, по его словам, уже четыре раза приходил на парковку и «прикуривал» машину от чужого автомобиля.
Это является еще раз подтверждением того, что вмешательство в систему электропитания автомобиля всегда влекут за собой негативные последствия.
Заменой реле неисправность была устранена.

Доверяйте ремонт специалистам

В заключение необходимо отметить, что 95% похожих неисправностей, связанных с утечкой тока,  происходит из-за «умного» вмешательства самих автовладельцев. Неправильно подключенные магнитолы, какие-то усилители, обогреватели, сабвуферы, самостоятельно устанавливаемые стеклоподъемники приводят чаще всего к утечке тока. Сначала её не замечают, затем наступает момент, когда аккумулятор уже не прокручивает стартер.
Если не обладаете соответствующими знаниями в области электроники и не хотите потом расплачиваться за своё «творчество» – лучше доверьтесь специалистам, иначе подобные неисправности будут вас преследовать постоянно.

Ну а как найти утечку тока – описано выше и такая, вроде бы простая методика, доступна в гаражных условиях каждому хозяину машины. Ситуации могут быть разные, но цель одна – найти «невидимый» потребитель тока.
Устраняем неисправность и вопрос, как говорится, закрыт!

akkumir.ru

Как найти утечку тока в автомобиле мультиметром

Утечка тока в автомобиле является распространенной неисправностью.

Она встречается даже в новых автомобилях, в которых при нашпигованности их электронными средствами, обнаружить и устранить утечку крайне сложно.

Что это такое

В общем смысле под утечкой тока понимают наличие и величину тока, который протекает с определенной шины питания на землю или общий провод в электрической неповрежденной цепи. Это определение относится больше к промышленным и бытовым электрическим цепям. В этом случае утечка определяется качеством изоляции.

В автомобиле под утечкой тока принимают наличие и величину тока при выключенном зажигании и полностью отключенном с помощью штатных переключателей автомобиля электрооборудовании.

Теперь более понятным языком. В автомобиле есть две шины питания. Традиционно сложилось, что их обозначают шина 30 и шина 15.

На шину 30 поступает напряжение с положительной клеммы аккумуляторной батареи напрямую через мощный предохранитель (иногда и без него). На шину 15 напряжение приходит через контактную группу замка зажигания.

То есть при выключении зажигания шина 15 обесточивается (по крайней мере, должна при исправной контактной группе замка зажигания). Таким образом, выключив зажигание, выключив всё электрооборудование, шина 30 все равно остается подключенной к аккумуляторной батарее.

Видео — как определить утечку тока в автомобиле:

В большинстве случаев именно по шине 30 и происходит утечка тока. Не считается утечкой тока оставление включенными на время стоянки электрооборудования авто по невнимательности или преднамеренно (магнитола, габариты и т.д.).

Самые распространенные причины

Оборудование автомобиля, которое запитывается от шины 30, и может служить источником утечки тока:

1. Автомагнитола

Наиболее вероятная причина. На большинство автомагнитол для поддержания энергозависимой памяти (хранения индивидуальных настроек, отсчета времени) подается питание по шине 30. Если магнитола неисправна, через нее может утекать ток. На исправной магнитоле также есть утечка тока, она обычно не превышает 10 миллиампер.

2. Автосигнализация

Охранное устройство автомобиля должно работать, когда все другие блоки отдыхают. Сигнализация также часто является причиной этого явления. Она и в нормальном состоянии может потреблять до 200 миллиампер тока, это тоже включается в утечку.

В хороших сигнализациях с обратной связью присутствует приемопередатчик, который может периодически связываться с брелоком, есть системы геопозиционирования, GSM и т.д. Сейчас производители автомобильных сигнализаций (например, PANDORA) своей целью ставят минимизацию тока потребления автосигнализаций в режиме охраны. Есть модели, где такой ток менее 20 миллиампер.

3. Блок управления двигателем

На этот блок всегда подается напряжение по шине 30, но при исправном блоке этот ток не превышает единиц миллиампер.

4. Блоки ABS, управления кузовом, климат-контроля и другие

Общее потребление этих блоков (исправных) не более 10 миллиампер.

5. Генератор

На него всегда приходит напряжение с положительной клеммы АКБ. Если пробиты выпрямительные диоды в генераторе, он может разрядить аккумулятор за полчаса. Исправный генератор потребляет микроамперы.

6. Стартер

Исправный стартер не потребляет ток во время стоянки, хотя на него также постоянно подается напряжение питания.

7. Токи утечки, связанные с влажностью, загрязнением контактов

В реальных условиях эксплуатации автомобиля, особенно в холодное время года, на токоведущие проводники, контакты, разъемы попадает влага с различными примесями. Появляются токи электролиза.

О присутствии этого паразитного процесса свидетельствует зеленоватый и белый налет на контактах, проводах, клеммах, разъемах, словом там, куда добралась соль, кислота, щелочь и влага.

Электролиз не возможен без тока. Иногда токи утечки по этой причине достигают 0,5 Ампера (500 миллиампер) и более. Если электропроводка ухожена, обработана специальными составами, то утечка по этой причине обычно не превышает 5 миллиампер.

8. Ток саморазряда АКБ

В принципе, это тоже ток утечки. Многие замечали, что возле клеммы АКБ образуется налет. Это также электролиз. Он приводит к разряду аккумуляторной батареи. Есть еще и внутренний саморазряд, вызванный нарушением целостности пластин, качества электролита. Для пожилых аккумуляторов он может превышать токи утечки авто.

Допустимая утечка тока в автомобиле (норма)

Если суммировать все перечисленные причины в нормальном режиме эксплуатации, то получается, что суммарный ток утечки в автомобиле  может составлять до 250 миллиампер.

Нормой можно считать, если утечка тока в автомобиле не превышает 0,2 Ампера (200 миллиампер).

Здесь мнения многих специалистов расходятся. Некоторые автоэлектрики отказываются искать утечку тока вплоть до значений 0,5 Ампера. Другие считают, что допустимая  утечка не должна превышать 100 миллиампер.

Но все специалисты едины во мнении: если ток утечки больше критического значения 500 миллиамер (0,5 Ампера), необходимо устранять причины этого, т.к. последствия могут быть непоправимы.

Видео — как замерить ток утечки в автомобиле мультиметром:

Возможные последствия

Одним из самых распространенных и неопасных последствий утечки тока в автомобиле является разряд аккумуляторной батареи во время стоянки.

Его нетрудно рассчитать. При величине 0,5 ампера за 10 часов стоянки утечка «съест» 5 ампер-часов заряда аккумуляторной батареи, за 100 часов – 50 ампер-часов. Таким образом, за 4 суток стоянки утечка «скушает» весь заряд аккумулятора.

Поэтому, оставляя автомобиль на длительную стоянку, можно приблизительно рассчитать, на сколько хватит заряда АКБ, измерив ток утечки автомобиля. Чем меньше будет его значение, тем дольше будет хранить заряд аккумулятор. Поэтому многие автолюбители для уверенности снимают клемму АКБ на время стоянки.

Более серьезным последствием может быть выход из строя отдельных блоков. При токе 0,5 Ампер мощность рассеивания будет 0,5 х 12 = 6 Ватт. Если она рассеивается на каком-нибудь одном элементе, например транзисторе или микросхеме блока управления, он будет нагреваться и со временем выйдет из строя.

Самым серьезным последствием является возгорание электропроводки. Например, при токе утечки по какому-либо проводнику 1 Ампер, на нем рассеивается мощность 12 Ватт.

Сама по себе такая мощность не вызовет воспламенение, но изоляция проводника начнет плавиться, что может привести к замыканию электропроводки, в процессы вступят экстремальные токи, которые вызовут воспламенение. Поэтому нередки случаи самовозгорания автомобиля во время стоянки.

Дополнительные признаки

Если под рукой нет мультиметра, наличие утечки тока можно оценить в темное время суток визуально. Для этого необходимо выключить зажигание, всё электрооборудование, открыть капот, закрыть автомобиль, не включая автосигнализацию на охрану.

Далее необходимо отключить положительную клемму АКБ, подождать минут пять. После этого необходимо подключить клемму аккумуляторной батареи. Если в момент подключения клеммы будет образовываться большая искра, утечка, скорее всего, есть.

Примечание: искра будет в любом случае, так как во время подключения клеммы может временно включаться дежурное освещение, сигнализация.

Такую проверку можно сделать, если есть главный признак утечки тока: разряд АКБ после непродолжительной стоянки. Считается критическим, если достаточно свежий аккумулятор разряжается через одну неделю стоянки. Проверить это удается не всегда, так как авто находится в постоянной эксплуатации.

Видео — как померить ток утечки в автомобиле мультиметром:

Еще один признак – наличие посторонних шумов, тресков, жужжаний, искрений в автомобиле при выключенном электрооборудовании.

Наличие посторонних запахов с привкусом дыма при посадке в авто утром после стоянки – серьезный признак неисправности. Если в автомобиле есть большая утечка тока, то согласно законам сохранения энергии она может проявить себя в виде механической, тепловой или световой энергии.

К сожалению, такими методами найти истинную причину практически невозможно. Необходимо прибегнуть к помощи мультиметра. Автоэлектрики выявление причин и устранение утечки тока в автомобиле относят к сложным ремонтным работам.

Как производится проверка утечки тока в автомобиле мультиметром

При  появлении первых признаков такой неисправности, необходимо произвести проверку утечки тока в автомобиле с помощью прибора.

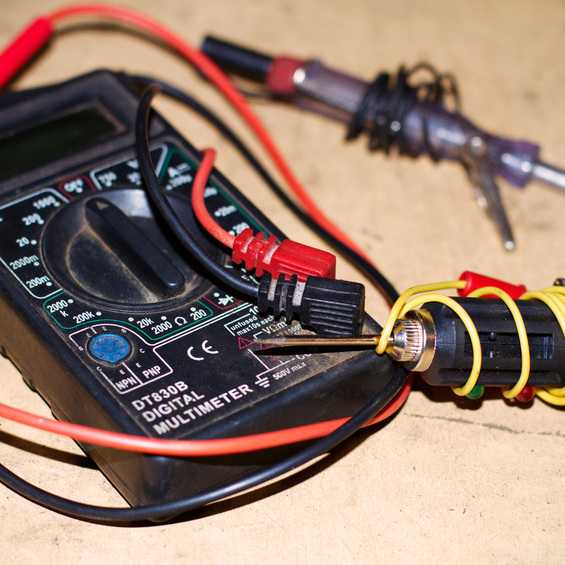

Для этого подойдет обычный мультиметр с наличием режима измерения величины тока 10 Ампер и более.

Последовательность проверки:

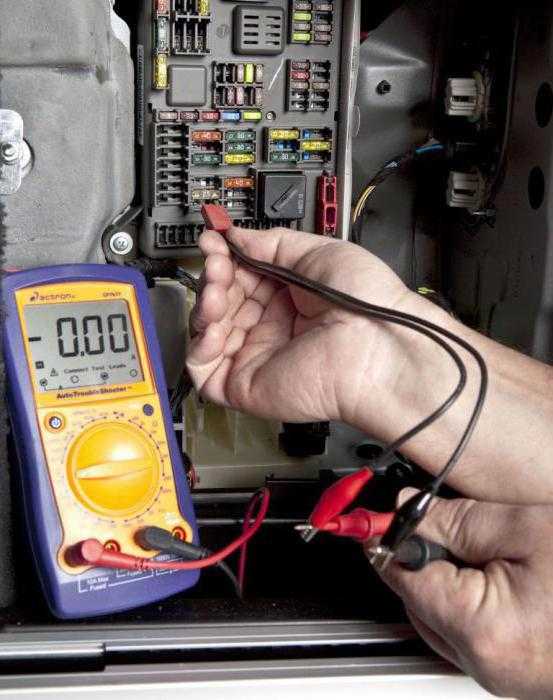

1. Перед выполнением работ необходимо найти схему расположения предохранителей автомобиля. Это можно сделать, скачав руководство по эксплуатации авто, задав соответствующий запрос в поисковике. В некоторых автомобилях расшифровка предохранителей имеется на крышке блока предохранителей. Необходимо найти все места, где имеются предохранители в автомобиле.

2. Снимается положительная клемма аккумуляторной батареи. Зажигание и все электрооборудование авто должны быть выключены. Некоторые специалисты рекомендуют вести контроль по отрицательно клемме. Принципиальных отличий нет, цепь все равно одна. При контроле по положительной клемме проще производить поиск конкретного места утечки.

3. Мультиметр переключается в режим измерения постоянного тока 10 Ампер, щупы устанавливаются в соответствующие разъемы. На щупы лучше надеть наконечники-крокодилы.

4. Далее положительный (красный) щуп тщательно закрепляют на плюсовой клемме АКБ, минусовой – на снятой клемме, идущей к оборудованию автомобиля. Место этого соединения необходимо защитить от случайного контакта с кузовом авто (можно просто временно заизолировать ветошью), чтобы не было короткого замыкания.

5. На цифровом дисплее мультиметра будет индицироваться ток утечки. Если его величина меньше, чем 0,2 Ампера, можно дальнейший контроль не производить. Если ток больше 0,5 Ампер, то есть критического значения, необходимо перейти к дальнейшим операциям.

В случае, когда его величина находится в пределах от 0,2 до 0,5 Ампера, решение о целесообразности дальнейших действий принимается самостоятельно. Если ток превышает верхний предел измерений (как это показано на следующем фото), следует немедленно прекратить измерения и пригласить специалиста.

6. Если ток утечки в автомобиле больше критического значения, приступают к поиску конкретной причины и ее источника.

Для этого необходим помощник. Он будет последовательно доставать и вставлять на прежние места предохранители. В это время «оператор» мультиметра должен контролировать изменение показаний прибора.

Если при демонтированном предохранителе, показания значительно не изменятся (более, чем на 5%), значит, через этот предохранитель ток утечки практически не идет.



Правильнее начинать отключение — включение с мощных предохранителей, рассчитанных на большие токи. Это может ускорить процесс поиска. Обычно по цепи предохранителей большого номинала стоит еще несколько меньших предохранителей.

Если, например, при демонтаже предохранителя, отвечающего за блок управления кузовом, ток утечки значительно уменьшился, необходимо перейти к контролю малых предохранителей отвечающих за световое оборудование, дворники, омыватель и другие элементы оборудования кузова.

Видео — поиск утечки тока в автомобиле:

Лучше всего таким методом перебрать все предохранители. Предохранители автосигнализации обычно устанавливаются не на штатные места, они могут «висеть» рядом с основным блоком сигнализации.

Некоторые автоэлектрики используют усложненный метод контроля. Для него помощник не требуется.

7. Усложненный метод. В этом случае обратно накидывается положительная клемма АКБ. Последовательно достаются предохранители. Щупы мультиметра устанавливаются в разъемы вынутого предохранителя, контролируя ток по конкретной цепи. Данный метод более трудоемок, но точен.

8. Расшифровав по схеме расположения предохранителей все цепи, по которым утекает ток, приступают к установке конкретной причины утечки в этих цепях. Для этого нужен опыт работы со схемами электрооборудования автомобиля. Наиболее распространенные причины:

• замыкание проводки;
• залипание реле;
• выход из строя электронных блоков.

9. Для временного устранения проблемы утечки тока, можно не вставлять на место предохранитель, через который идет утечка. Например, если причина утечки находится в неисправности автомагнитолы, на время стоянки можно выключать соответствующий предохранитель.

Общие рекомендации

При появлении признаков утечки тока в автомобиле, необходимо измерить его величину с помощью мультиметра.

Если утечка выше критического значения (0,5 Ампера), необходимо снять клемму АКБ (лучше отрицательную) и вызвать специалиста или самостоятельно приступить к устранению проблемы.

Для уменьшения утечек тока, связанных с электрохимическими процессами, обработайте контакты, проводники, клеммы и разъемы специальными составами, можно обычной силиконовой смазкой в виде спрея.

Если утечка тока превышает 10 Ампер, эксплуатация автомобиля опасна, следует выключить зажигание и немедленно снять клеммы с АКБ.

Если не сработал центральный замок с брелка — в чем может быть причина.

Наиболее распространенные точки подключения автосигнализации.

Почему машину трясет http://voditeliauto.ru/poleznaya-informaciya/to-i-remont/vibraciya-na-skorosti.html на высокой скорости.

Видео — как проверить ток утечки в автомобиле мультиметром:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу

Оформить полис е-ОСАГО не выходя из дома >>>

Добавить свою рекламу

Что дает установка автобаферов?

Добавить свою рекламу

Автоэлектроника по низким ценам есть ЗДЕСЬ>>>

Добавить свою рекламу

voditeliauto.ru

Ищем утечку тока в автомобиле

Февраль 15, 2018 комментария 3

Если аккумулятор, который заряжали «буквально вчера», после ночной стоянки опять забастовал, отказавшись бодро крутить стартер, то, скорее всего, электричество из вашей машины постоянно уходит «налево». Никакие новые батареи в этом случае не помогут: они точно так же разрядятся. Значит придется искать лазейки, в которые убегают кулоны электричества. Этим и займемся.

Не выключили!
Простейшие причины утечек тока могут быть вызваны рассеянностью владельца машины. Грубо говоря, он не выключил на ночь внешние световые приборы, а машина, в свою очередь, ничего ему не подсказала.

Бывают и машины с дурной заводской задумкой — вспомнить хотя бы обогрев заднего стекла, цепь питания которого идет мимо замка зажигания.

А еще — дети! Особенно мальчики. Даже в нашем коллективе уже несколько сотрудников по первому зову жены не смогли покинуть дачу, после того как пацаны посидели на водительском месте и покрутили разные ручки, оставив включенными потребители.

Не так подключили
В эпоху повального увлечения автомузыкой многие магнитолы легко высасывали заряд батареи, потому что установщик не удосужился правильно их подключить. А ведь достаточно было пустить один провод питания через замок зажигания.

Второй нештатный похититель электричества — установленная противоугонка. Если до ее установки все было нормально, а затем начались проблемы, то размышлять нечего — пусть уважаемый установщик докажет, что он не верблюд. Справедливости ради отметим, что некоторые охранные системы действительно потребляют под сотню миллиампер, но даже при таком токе за ночь стоянки с батареей ничего не случится.

Наконец, не забывайте про гнездо прикуриватели или розетку — у кого что. Далеко не во всех машинах они обесточиваются при выключенном зажигании. Поэтому случайно забытый подключенный прибор — радар-детектор, регистратор, навигатор и т п. — может высасывать ток, не принося при этом никакой пользы.

А есть ли утечка?
Бывает и так, что никакой утечки нет, а батарея утром — никакая. Такое бывает при наличии отрицательного баланса «заряд/разряд». Если машина постоянно ползает в пробках, пробеги при этом короткие, глушить и пускать мотор приходится часто, а на улице еще к тому же и холодно, то батарея просто не успевает заряжаться до нормального состояния. А потому однажды отказывает. Кроме того, виноватой может быть всё та же автомузыка с киловаттными мощностями на выходе — такие музыкальные монстры потребляют сумасшедшие токи. Но, повторяем, к утечкам тока это не имеет отношения: это уже не утечки, а просто чрезмерное потребление.

Грязные делишки
Причиной настоящей утечки тока может быть то, чего у нас много — грязь, стало быть. Тут лидирует цепь с толстенным стартерным проводом, постоянно живущим в антисанитарных условиях — соль, вода и т.п. Практически те же проблемы могут быть и с проводкой генератора. И не только с проводкой — сам генератор напоминает дуршлаг, сквозь который постоянно фильтруется песко-соляная смесь, которой посыпают дороги. Поверхность батареи также редко бывает чистой: кулоны любят убегать по таким электропроводным участкам в «никуда». Заметим, что изношенная проводка с дрянной изоляцией способна порождать не только утечку, но и возгорание. Однако не будем о страшилках.

Как обнаружить неисправность?
Машина чистая, сигналка и музыка в порядке, а батарея все-таки разряжается каждую ночь? Значит, пора хватать амперметр. Амперметр в чистом виде — это сегодня уже редкость, но переключить мультиметр в режим измерения тока несложно.

В первый момент после того, как цепь, включающая амперметр и всю остальную бортовую сеть, собрана воедино, ток становится больше, составляя примерно 120–130 мА. Если же мультиметр показывает нечто большее, дело плохо. Придется лезть в блок предохранителей и поочередно давать команду «Выйти из строя!», вынимая их по очереди.

Отсоединяем провод от минусовой клеммы батареи и подключаем мультиметр в образовавшийся разрыв. Двигатель, естественно, должен быть выключен. Прибор при этом тут же оживет и покажет величину тока, потребляемого машиной на стоянке.

Вынув предохранитель, с помощью контрольной лампы определяем, подводится ли к нему напряжение при выключенном зажигании.

Если машина, как говорится, «голая» — без сигналок, «музыки» и др., то ток потребления не должен превышать 70–80 мА.

Ту же процедуру можно выполнить мультиметром.

Как только мультиметр отреагирует резким снижением показаний тока, виновник найден. Остальное — дело техники. Само собой, каждый предохранитель после проверки цепи следует тут же возвращать на место. Номиналы у них разные, а потому простая замена одного на другой недопустима.

А если не получается?
Если предохранители кончились, а мультиметр ничего не отловил, то остаются только силовые цепи, не защищенные ничем. Как правило, это стартер, генератор и система зажигания.

Очень удобно подсоединены цепи (даже силовые) на автомобиле Фольксваген Поло Седан. Отсоединяя их по очереди от аккумулятора, можно сразу определить замыкающий агрегат. В других автомобилях приходится отсоединять провода на стартере и генераторе.

Особняком стоят сигналка и «музыка». Нужно ли «копаться» дальше — решайте сами. Если устранить утечку тока своими силами не позволяет квалификация и опыт, лучше отправиться на сервис. Теперь даже нечистый на руку сервисмен не сможет вас одурачить, ведь причина утечки вам уже известна.

Похожие материалы:

autopomoshnik.ru

Как найти утечку тока в автомобиле

Иногда после длительной стоянки автомобиля при включении слышны только щелчки реле либо стартер все-таки включается, но крутит слабо. Все эти симптомы свидетельствуют о том, что аккумулятор во время стоянки разрядился полностью или частично.

Зачастую причиной разряда бывают невыключенные фары или габаритные огни

Саморазрядом это объяснить нельзя – исправный аккумулятор разряжается долго, несколько месяцев – а значит, произошла утечка тока, либо имеется неисправность в системе зарядки аккумулятора, и водитель, ставя автомобиль на стоянку, не знал о том, что аккумулятор недостаточно хорошо заряжен.

Распространенные причины утечки тока

Диагностируя причину преждевременной разрядки, необходимо (и это общее правило для диагностики любой неисправности в автомобиле) отсечь причины, свидетельствующие не о неисправности. А вернее, о невнимательном отношении к автомобилю. К примеру, аккумулятор может быть старым и выработавшим ресурс, клеммы покрыты окалиной, либо провода могут быть в плохом состоянии и т.п. Зачастую причиной разряда бывают невыключенные фары или габаритные огни. Если же повода думать, что причиной разряда стал один из вышеперечисленных или сходных факторов, нет, можно констатировать наличие неисправности проводки и начинать поиск места утечки.

Допустимые пределы потребления тока аккумулятора

В автомобиле имеется ряд «санкционированных» постоянных потребителей электричества. Это могут быть часы, память электронного блока управления двигателем, сигнализация и т.п. Все они постоянно запитаны, так как память ЭБУ, к примеру, стирать не рекомендуется, иначе блок будет переобучаться, запоминая текущие настройки заново, а сигнализация вообще работает как раз в те моменты, когда двигатель выключен и автомобиль стоит на месте.

Из этого следует, что потребление тока на стоянке – нормальное явление и должно иметь какую-то постоянную величину, которую можно вычислить, сложив потребление всех потребителей. К примеру, сигнализация может потреблять порядка 20 мА, память часов — 1 мА, магнитола — 3 мА и так далее. Суммарное потребление должно колебаться в пределах 50 – 80 мА. Это небольшое потребление (к примеру, даже одна включенная лампа потребляет в районе 500 мА), и сильно разрядить современный аккумулятор такими утечками нельзя даже зимой.

Если же по результатам измерений выясняется, что средняя величина постоянного потребления существенно превышена, значит, в бортовой сети есть утечка и ее необходимо устранить.

Как самостоятельно определить наличие утечки тока

Основных причин интенсивного разряда две – наличие  «несанкционированного» потребителя тока, либо короткое замыкание в бортовой цепи. Обнаружить утечку тока, поглощаемого постоянно работающим потребителем, можно, воспользовавшись бытовым прибором под названием «мультиметр».

Мультиметр

Для поиска неисправности мультиметр необходимо перевести в режим амперметра, не забывая о том, что ток в бортовой сети постоянный, и выставить диапазон измерения до 10 Ампер.

Перед началом измерений амперметр необходимо правильно подключить к бортовой сети, а потребители тока, наоборот, должны быть, по возможности, отключены.

Причиной несанкционированного потребления тока часто становится какой-нибудь прибор из числа дополнительного оборудования

Чаще всего амперметр подключают в разрыв цепи. Для того чтобы образовать разрыв, необходимо снять с плюсовой клеммы аккумулятора провод, а затем вновь замкнуть цепь, подключив один провод амперметра к самой клемме, а другой – к снятому проводу. Ни в коем случае нельзя подключать мультиметр, работающий в режиме амперметра, к плюсовой и минусовой клеммам аккумулятора, так как в результате этого действия получится то самое короткое замыкание, и в приборе сгорит предохранитель.

Если вы все сделали правильно, на дисплее мультиметра высветится число, соответствующее силе тока, потребляемого постоянно подключенными электроприборами. Если сила тока выше нормы, значит, есть утечка.

Поиск утечки тока

Причиной несанкционированного потребления тока часто становится какой-нибудь прибор из числа дополнительного оборудования (штатного или нештатного), которого в современных автомобилях с каждым годом становится все больше.

Начиная искать утечку, прежде всего, следует обратить внимание на приборы, установленные в автомобили нештатно, к примеру, на сигнализацию или дополнительный вентилятор охлаждения. Штатная проводка автомобиля хорошо защищена, и возникновение в ней короткого замыкания возможно лишь после существенных металлических повреждений (разрушение защитного кожуха в результате ДТП, например). Зато проводку нештатных приборов приходится укладывать в первое попавшееся место, которое при поверхностном осмотре кажется подходящим, на самом деле таковым не являясь. Именно в этой проводке чаще всего и возникает короткое замыкание – наиболее распространенная причина появления утечек тока.

К примеру, проложенные провода могут оказаться слишком близко к блоку двигателя и начинают плавиться под воздействием исходящего от него тепла или просто тереться о край металлического кронштейна. И то, и другое приводит к нарушению изоляции и появлению короткого замыкания.

Итак, алгоритм поиска утечки тока, по совету мастеров-электриков, должен быть таким. Измерив силу тока амперметром и убедившись, что утечка есть, нужно переходить к визуальному осмотру, начиная с нештатно установленных приборов и их частей, подверженных механическому воздействию. К примеру, в случае с сигнализацией это могут быть «концевики» — специальные длинные кнопки, размыкающие и замыкающие цепь при открытии и закрытии дверей.

Убедившись, что видимых следов деформации, обгорания и коррозии на проводах нет, стоит прибегнуть к более сложным методам диагностики, позволяющим сузить круг поиска. К примеру, электрики часто вынимают по очереди предохранители из каждой цепи, внимательно следя за тем, искрят контакты при размыкании или нет. Если искрение наблюдается, а в цепи напряжения быть не должно (приборы, которые она питает, должны быть в данный момент выключены), вполне возможно, утечка тока именно там.

Определив подозрительную часть проводки, следует искать замыкание в ней, «прозванивая» провода, один за другим на предмет целости. Это делается все тем же мультиметром, но в режиме омметра, так как в данном случае необходимо наблюдать сопротивление интересующего нас провода. Показания сопротивления, так же, как и сила тока при нормальной разрядке аккумулятра, должны быть больше нуля, а конкретная величина зависит от сечения измеряемого провода.

Итак, найти утечку тока самостоятельно вполне реально, если научиться пользоваться мультиметром и освоить метод исключения, обращая внимание попутно на различные странности – оплавленные или перетертые провода, следы ржавчины вблизи проводки и так далее.

blamper.ru
