Спидометр работает а километраж нет – Причины почему не работает на спидометре километраж. Проблемы со спидометром на ВАЗовской «Десятке» и их решение своими силами.

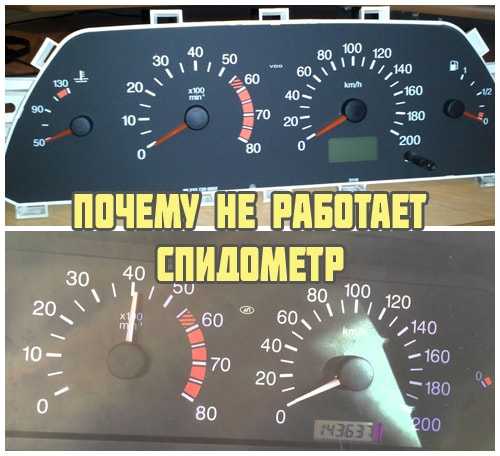

Почему не работает спидометр — причины отказа спидометра

Спидометр является неотъемлемой частью любого современного транспортного средства. Трудно переоценить важность данного прибора. Благодаря спидометру водитель машины может постоянно контролировать величину моментальной скорости автомобиля (выраженной в км/ч) для соблюдения скоростного режима и правил дорожного движения. Следует помнить, что этот механизм рано или поздно может прийти в негодность, поэтому каждому водителю необходимо знать, какие действия следует предпринимать в случае, когда перестал работать спидометр.

Если спидометр сломался, хозяин автомобиля может устранить дефект двумя способами:

• доехать до ближайшей станции технического обслуживания, где за определенную плату специалисты осуществят диагностику прибора и проведут необходимые ремонтные работы;
• самостоятельно выяснить причину поломки и попробовать устранить ее без посторонней помощи.

Признаки поломки

Стрелка зависла

По указанным ниже признакам понять, что спидометр сломался, сможет даже неопытный автолюбитель:

• во время движения автомобиля стрелка указывает на цифру «0»;
• стрелка спидометра зависла и не двигается как в процессе движения машины, так и во время стоянки;
• показания скорости изменяются скачкообразно, с сильными колебаниями и существенной погрешностью в ту или иную сторону.

Распространенные дефекты и способы их устранения

Можно выделить три основных причины, которые негативно влияют на стабильность работы спидометра: окисление жил коннектора, повреждения механической части, выход из строя троса. Далее мы разберем, как следует выявлять эти поломки, и какие действия лучше всего предпринять для их устранения.

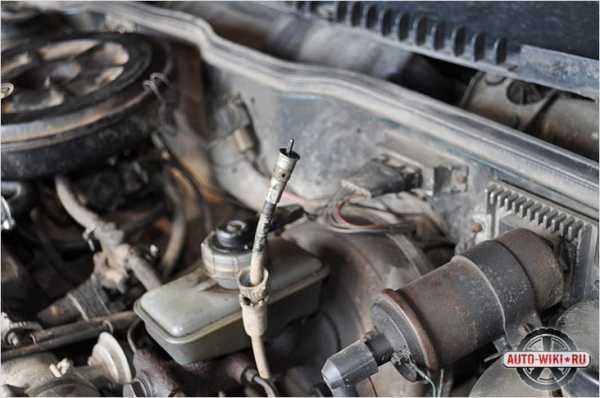

Поврежден трос

Окисление жил коннектора. В процессе эксплуатации автомобиля жилы коннектора датчика могут окислиться вследствие попадания на них воды или какой-либо другой жидкости. Выявить это достаточно просто при визуальном осмотре провода. В случае обнаружения на проводе следов коррозии или окисления осуществляется их чистка, после чего проверяется работа спидометра.

Повреждения механической части прибора. Выход из строя механической части спидометра также является достаточно распространенным явлением. Убедиться, что именно неисправность механизма является причиной поломки, можно только после снятия спидометра. Процесс демонтажа напрямую зависит от марки автомобиля. В качестве примера мы рассмотрим рекомендации по снятию спидометра с автомобилей марки ВАЗ. Если транспортное средство имеет в комплектации датчик измерения скорости нового типа, то для его извлечения потребуется снять приборную панель. Делается это следующим образом.

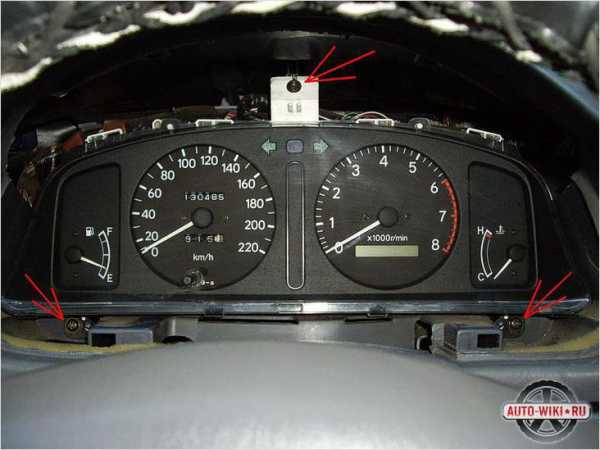

Демонтаж спидометра

1. Удаляются крепежные элементы накладок рулевого колеса.
2. Снимается уплотнительная прокладка замка зажигания.
3. При помощи отверток с рабочим концом под прямой шлиц осуществляется демонтаж панели приборов. Для этого отвертки нужно вставить в гнезда, сформированные на панели, в которых находятся крепежные скобы, после чего панель аккуратно снимется с посадочного места.
4. Для демонтажа спидометра старого образца нужно снять с посадочного места защитную решетку воздушных каналов, подающих теплый воздух в салон автомобиля или на лобовое стекло. Под решеткой находятся фиксаторы передней панели, после нажима на которые «торпедо» легко выходит из посадочного гнезда.
5. После выполнения всего вышеуказанного можно приступить непосредственно к диагностике прибора. Выяснить, не привели ли повреждения механической части прибора к тому, что не работает спидометр, очень легко: для этого нужно прокручивать трос привода, параллельно фиксируя показания стрелки спидометра. Отсутствие реакции стрелки на вращение троса, равно как и неравномерное ее движение, свидетельствует о необходимости замены всего механизма.

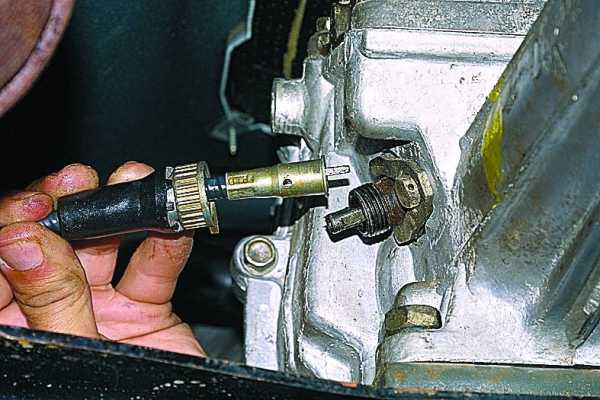

Отсоединение троса

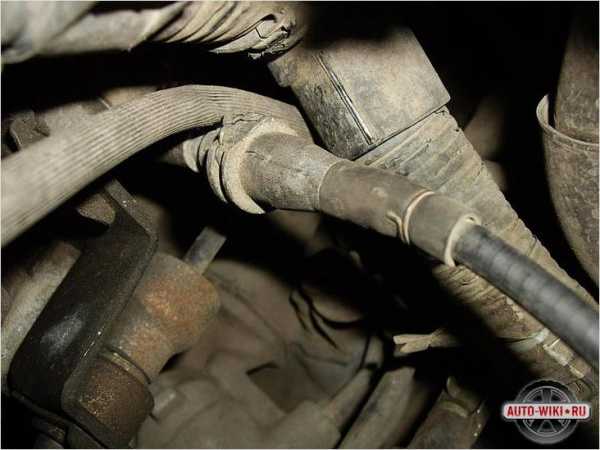

Повреждение троса спидометра. Данный вид поломки случается чаще всего. Для устранения дефекта поврежденный трос, соединенный с редуктором в районе коробки переключения передач, следует отсоединить от спидометра, открутив болт и прижимную гайку. Перед креплением нового троса на его поверхность нужно нанести смазку, препятствующему преждевременному износу. После того как новый трос будет установлен на свое место, осуществляется монтаж приборной панели.

Длина нового троса привода должна в точности соответствовать длине вышедшего из строя расходника.

Видео

Как снять панель и отремонтировать спидометр, смотрите ниже:

auto-wiki.ru

Одометр что это такое, почему не работает одометр

Практически все знают, что такое спидометр – это устройство, для измерения скорости, но вот не все знают про одометр, что это такое и для чего он вообще нужен. Конечно, они устанавливаются вместе, однако имеют довольно большую разницу. Сегодня мы объясним что такое одометр, для чего нужен и что он показывает.

Как работает одометр

Если не употреблять сложные термины, то несложно догадаться, что этой устройство измеряет количество оборотов колеса. Благодаря нему, можно узнать, сколько километров проехал автомобиль за сутки или же весь период эксплуатации. Все сведения, которые обрабатывает прибор, доходят до водителя в цифровом формате, а отображаются километражем.

Принцип работы такого устройства предельно прост.

Если знать, какое число оборотов колеса равно одному километру, то не сложно посчитать весь путь. Любой одометр может работать в двух режимах. Первый замеряет весь путь, пройденный автомобилем за всю жизнь, а второй имеет возможность сбрасывать показания, чтобы померить расстояние из одной точки к другой.

Виды одометров

Счетчик пути появился уже достаточно давно. Первый вариант механического одометра был изобретен конструктором Героном Александрийским. Конечно, автомобильная промышленность быстро воспользовалась новым изобретением и стала применять его почти на всех машинах. Принцип действия устройства также был механическим, а отображение выводилось при помощи нескольких барабанов с цифрами, установленных на спидометре. Показания счетчика меняются через каждый километр или милю, таким образом, не сложно попытаться измерить даже несколько сотен метров пути.

Конечно, механический одометр имеет реальное преимущество – это очевидная простота конструкции, а значит – надежность, которая является в автомобилях одним из ведущих показателей. Тем не менее, есть недостаток, который заключается в том, что прибор автоматически обнуляется, после того, как пробег станет максимальным (99 999).

Еще один недостаток заключается в диаметре колес. Хорошо, если водитель использует диски и шины той размерности, которая заранее предписана заводом-изготовителем. Однако при применении колес другого диаметра, появляется довольно значительная погрешность в измерениях.

Например, если радиус стал больше, то обороты тоже становятся длиннее, а соответственно, километр пути будет выше истинного значения.

Примерно в середине прошлого века, автомобильные конструкторы начали осваивать схему электромеханического одометра, который получал информацию от механического датчика, а километраж отображался на цифровом дисплее с жидкокристаллической основой.

Позже, после полного освоения датчика Холла, счетчик стал полностью электронным. Кроме того, перед выводом на экран, сведения об оборотах колеса обрабатывались на бортовом компьютере и сохранялись. Применение электронного одометра стало настоящим прорывом, ведь теперь помимо километража, можно быстро вычислить расход топлива, используя простые формулы, применяемые на бортовом компьютере.

В чем отличия от спидометра

Как вы уже догадались, многие люди путают эти два прибора, хотя разница между ними довольно большая. Проблема заключается в том, что одометр используется в паре со спидометром, из-за чего и возникают такие заблуждения.

На самом деле, спидометр предназначен только дли измерения скорости транспортного средства. А одометр дает возможность узнать о пройденном пути. Совмещение этих устройств необходимо только для облегчения мониторинга информации. Однако большинство современных автомобилей уже разделяет два разных дисплея на два отдельных прибора.

Польза устройства

Вы уже поняли, что информация о пробеге необходима для вычисления расхода топлива, а также для того, чтобы просто узнать расстояние от одной точки к другой. Однако одометр помогает и покупателям машины. Ведь пробег машины говорит о многом, а чем он больше – тем чаще и дольше эксплуатируется автомобиль. Эта информация помогает делать определенные выводы в пользу покупки или отказа.

Конечно, недобросовестные продавцы, с целью получения большей выгоды, стараются всеми силами поменять эти показания. Если с механическим одометром это было проще – его крутили вручную, то электронный хранит всю информацию в цифровом формате, а поменять показания можно, только если внести серьезные изменения в программное обеспечение. Вот только эти изменения легко заметны опытным программистам.

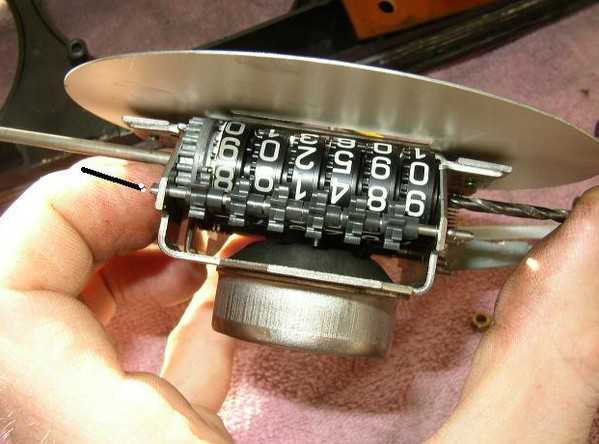

Как скручивают пробег на механическом одометре

Для тех, кому интересно, как это делается, мы откроем завесу тайны. На самом деле, ничего сверхъестественного тут нет. Для начала панель приборов разбирается, а оттуда достается механизм измерительного прибора.

Чтобы изменить показания барабанов, их нужно вращать. Делать это вручную придется очень долго, поэтому опытные автолюбители просто подключают прибор к дрели механически и вращают до получения нужных показателей. Более продвинутые просто разбирают барабаны и смещают их нужным образом, однако после таких манипуляций, они встают неровно и сразу выдают сведения о том, что пробег был скручен.



Читайте так же

365drive.ru

Не работает спидометр, не считает километраж…- ремонт HELP! — бортжурнал Honda Civic Wagon

При покупке авто не заводилось и со слов хозяина спидометр и счет километров не шел.

Вот Фиолет на ходу и действительно этот дефект есть, нужно разбираться.

Как обычно открываем капот и ищем датчик скорости.
Находим его и видим, что он стоит новый, свежие винты крепления, странно, должен работать новый ведь.
Появилась мысль щиток приборов, этого только не хватало мне…

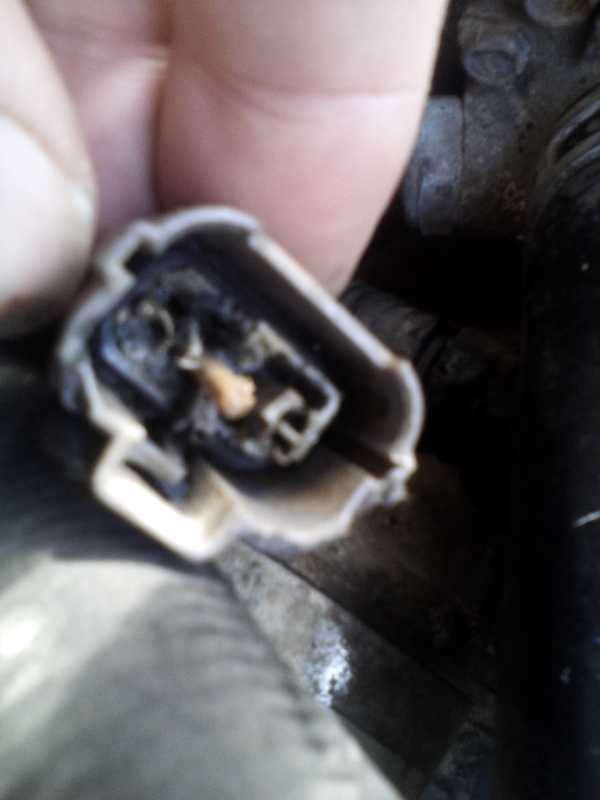

Ларчик открывался просто), снимаю разъем и понимаю, что когда меняли датчик скорости в разъем похоже даже не смотрели. Внутренностей просто нет, выгнило и присутствует вода.

Полный размер

жуть

Оригинальный разъем не найти, придется химичить…

Полный размер

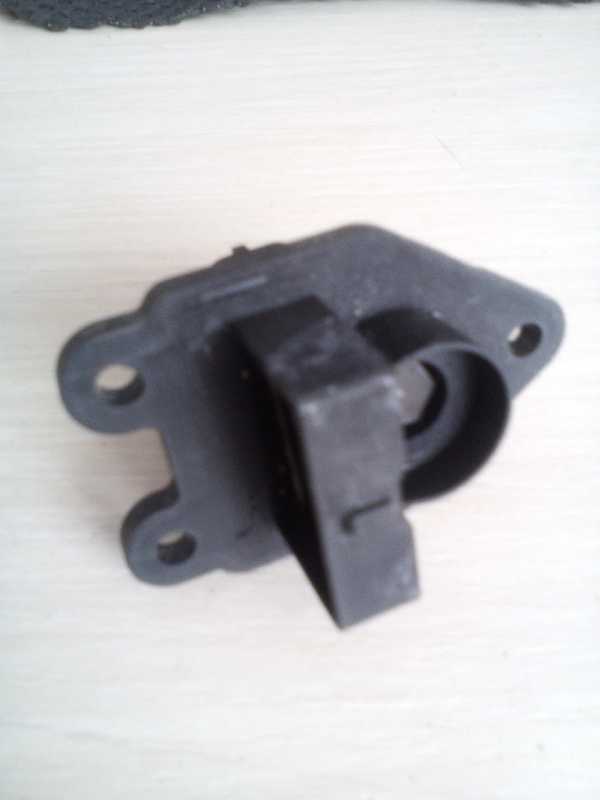

вид датчика скорости

Полный размер

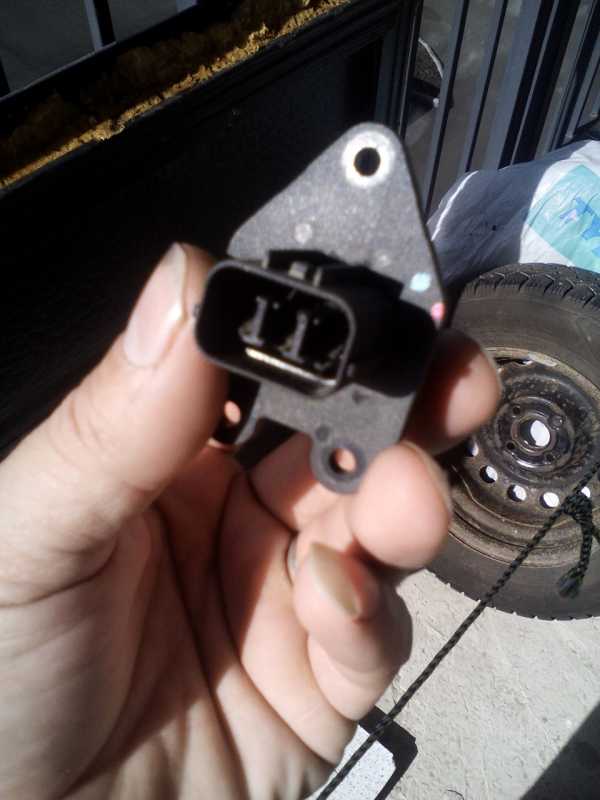

еще такой вид

Полный размер

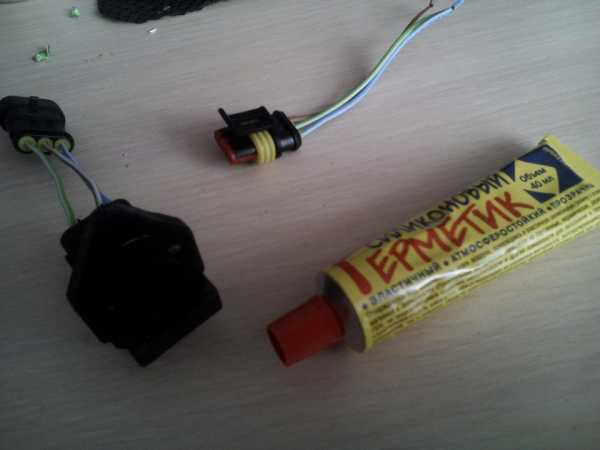

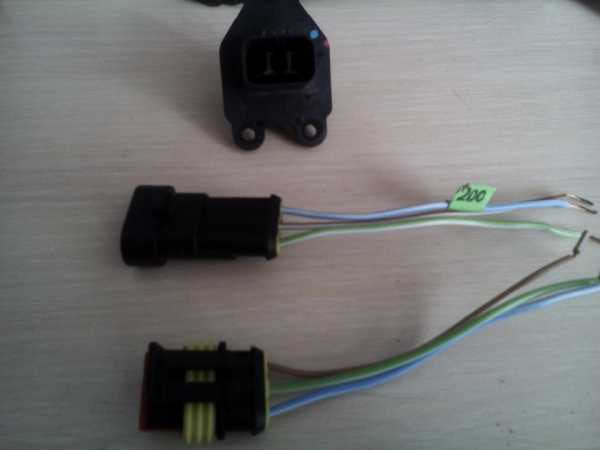

оригинальный разъем искать не будем, отличную пару нашел от нашего автопрома

Полный размер

загибаем штыри в разъеме датчика, чтобы было удобно припаиваться

Полный размер

припаяный новый разъем

Полный размер

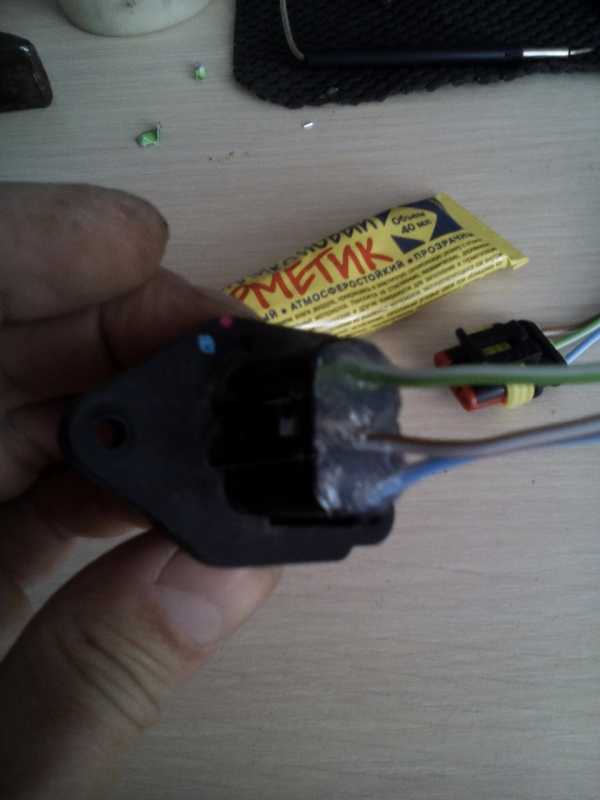

место пайки используя герметик заливаем

Полный размер

герметик плотно все свободное место занял

Полный размер

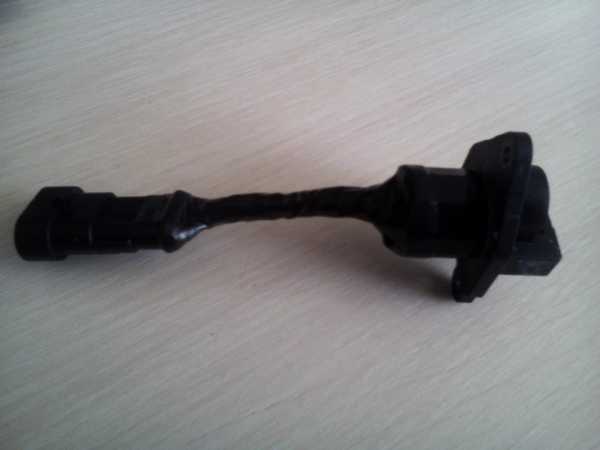

после высыхания герметика, изолентой все заматываем

Полный размер

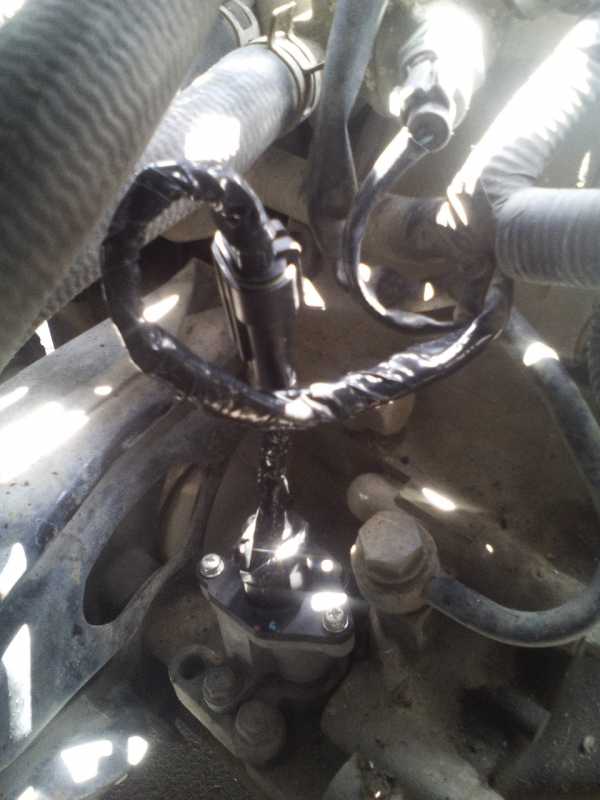

так стоит датчик модернизированный

Полный размер

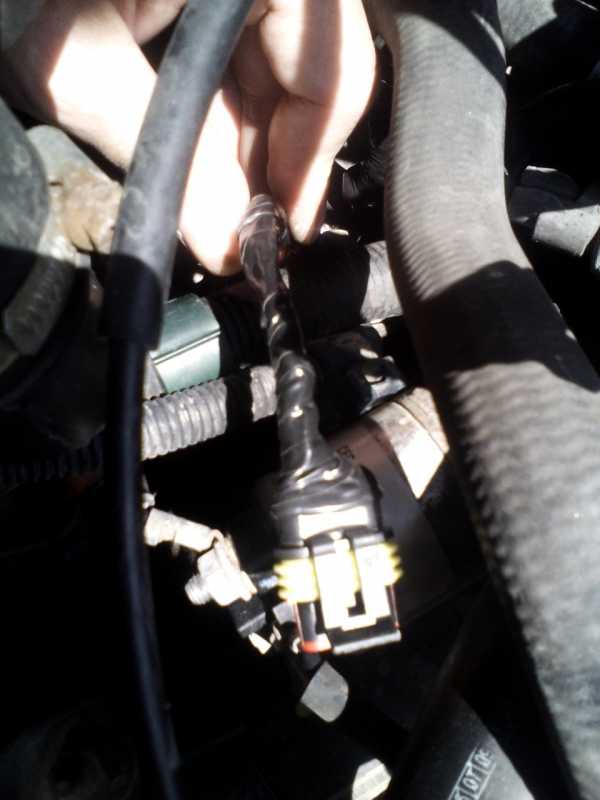

кусачками убираем старый разъем и ставим фишку новую

Полный размер

вид в сборе

На радостях, что все хорошо получилось, выезжаю … и вижу что стрелка спидометра лежит на нуле!((

Мои проверки:
1. Измерил напряжение на разъеме, вместо +12В напряжение питания датчика в пределах +4,8В, что за чепуха?
2. На провод управления кратковременно подал эти же +4,8В, стрелка спидометра поднялась.
3. С аккумулятора подал +12В на провод где +4,8В, попробовал крутить шуроповертом за шток датчика, тоже не работает стрелка.
4. Припаял и скоммутировал верно.

И тут что то я стопорнулся, не могу придумать что дальше, может датчик новый дохлый?
А так все хорошо начиналось

Проблему нашел, подробно устранение описал ТУТ

www.drive2.ru

Причины почему не работает на спидометре километраж. Проблемы со спидометром на ВАЗовской «Десятке» и их решение своими силами.

Спидометром называют важную деталь транспортного средства, которая измеряет и показывает моментальную скорость движения, а также, рассчитывает проехавшее автомобилем расстояние. Эти данные показывает специальный датчик, что расположен на панели приборов. Если данное устройство неисправно, под угрозу попадает жизнь пассажиров и самого водителя, так как соблюдать правила дорожного движения и установленный режим скорости автомобилисту будет сложно. Именно по этому, каждый водитель должен присматривать за техническим состоянием спидометра и уметь своевременно и самостоятельно выявить причину неисправности и устранить ее.

Наличие спидометра считается обязательным для каждого транспортного средства, так как он не только помогает определить скорость движения автомобиля, а и показывает расстояние, которое проехала машина за все время ее эксплуатации. Последнюю информацию показывает счетный узел, который входит в комплектацию спидометра, а именуют его одометром. С его помощью, водитель может в точности определить в какой момент необходимо поменять масло или, например, фильтры. Кроме того, при приобретении подержанного автомобиля, такие данные являются далеко не последними. Также, благодаря одометру можно узнать и промежуточную информацию о пройденном километраже. При помощи такой функции, автолюбитель может рассчитать расход топлива или засечь расстояние, к примеру, от дома до работы.

Правильное определение скорости зависит от основных рабочих элементов — гибкого вала и троса привода. С их помощью, непосредственно от трансмиссии производится передача на устройство вращательного движения, иными словами, они пронизывают всю систему транспортного средства, соединяя панель приборов и коробку передач.

Принцип работы спидометра фактически не менялся на протяжении столетия. За столь длительное время произошли изменения лишь в механизме индикатора.

На сегодняшний день, существует два типа спидометров — электронные и механические.

Первые из них, снабжены электронным индикатором, вроде цифр на дисплее, а вторые — механическим, в виде стрелки. Магнитоиндукционный спидометр является наиболее популярным среди механических приборов. Он снабжен двумя механизмами — счетным и скоростным. Что касается электронного спидометра, то внешне он ничем не отличается от механического варианта, существуют лишь некоторые отличия в их работе.

В современных автомобилях практически не применяют механические спидометры. В частности, из-за того, что их погрешность существенно больше — 15 %, когда у электронных — всего лишь 5 %. Кроме того, механический привод и элементы такого спидометра способны со временем изнашиваться и их приходится менять, что является довольно сложной и трудоемкой операцией, так как нужно положить трос ровно, без ни одного перегиба.

Датчик скорости не работает, причины

Самый явный признак выхода спидометра из строя — когда движение его стрелки отсутствует во время движения транспортного средства. Кроме того, стрелка может дергаться, но прибор все же не будет показывать адекватной скорости. Существует ряд причин, которые могут вызвать неполадки в спидометре:

1.Если отошла гайка, с помощью которой вал спидометра крепится к гибкому валу. Это самая банальная и распространенная причина, из-за которой спидометр может выйти из строя. Ситуацию можно легко исправить, просто подкрутив гайку и надежно зажав крепление. Однако, если эта процедура не дала нужного результата, следует искать дальше.

2. Если в процессе работы оборвался гибкий вал. Такое часто происходит при длительной эксплуатации автомобиля, деталь способна просто износится и лопнуть. В таком случае, устранить неисправность будет гораздо сложнее, однако ничего не возможного нет. Ситуация решается заменой порвавшегося элемента.

3. Если сломался сам механизм спидометра, что расположен на приборной панели. Устранить такую поломку можно путем замены механизма.

4. Если засох вал-тросик. В такой ситуации, необходимо произвести смазку полуразборного вала, что является основным компонентом устройства. Расположена она в специальной оболочке, которая помещается в полихлорвиниловую трубку. Она не позволяет влаге и смазке попадать в механизм, что очень важно для точной и беспрерывной работы гибкого вала. Если жидкость высохла, стрелка устройства будет дергаться, а автомобилист будет слышать типичное шуршание.

5. Кроме того, вызвать такие неполадки может неправильная установка спидометра или его элементов.

6. Если стрелка спидометра зашкаливает, однако положения своего не меняет ни во время остановки, ни во время движения транспортного средства, это свидетельствует о разрыве противодействующей пружины.

Трос спидометра засох, как смазать, ход работы поэтапно

Для тог

autoglim.ru

Не мотает счетчик километража — бортжурнал Volkswagen Jetta MK2 1.8 GU 1990 года на DRIVE2

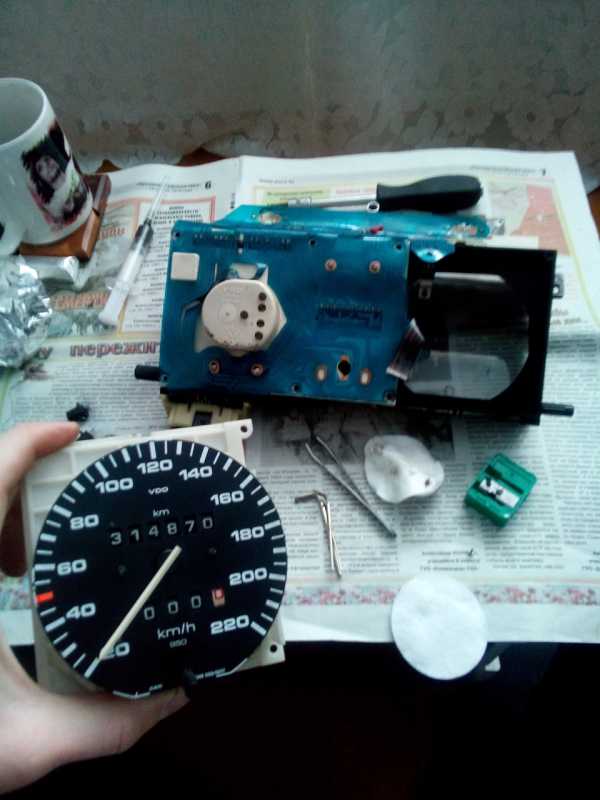

Всем привет, разбираю спидометр, т.к. не перестал работать счетчик километражный, дальше 1 км не мотает и главный километраж тоже не мотает, я думаю вследствии малого километража. Не могу снять стрелку. Подскажите, как правильно ее снимать? Руковожусь по этому мануалу — Ремонт спидометра, там чувак тупо описал, что стрелку аккуратно вынимаем, она у меня не вынимается, прилаживать усилия большие не могу, боюсь сломать. Может еще что где открутить надо?

ОБНОВЛЕНО.

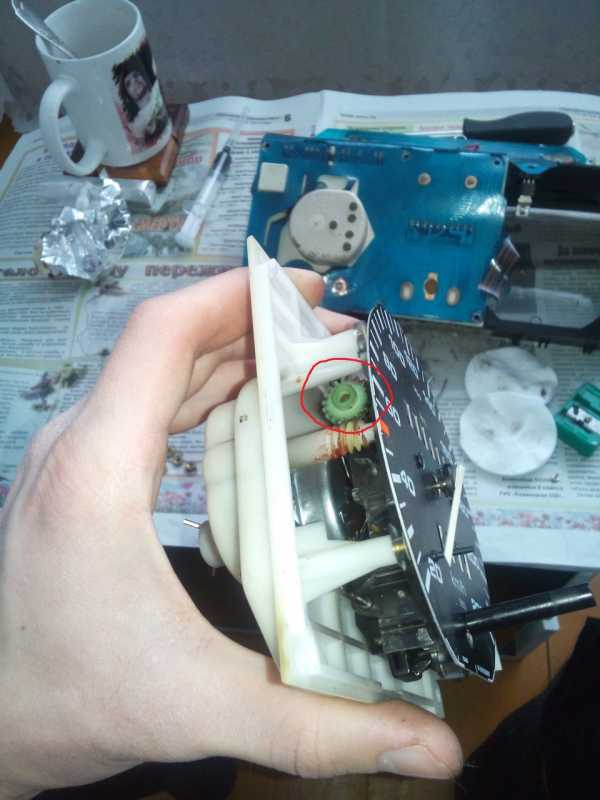

В принципе, снимать уже не буду, т.к. заметил, что одна шестеренка (на фото зеленая, обведена красным кружком) вылезла слегка с червяка, поэтому очень слабо да и вообще не касалась его. Пальчиком подтолкнул ее на место. Теперь смажу графиткой и буду собирать обратно. Сегодня будет видно, в этом была проблема или нет. Вот Вам маленький фотоотчет. Заодно поменял лампочку на свет часов, а то она перегорела.

Кто-то паял-шаманил с контактами…

Нравится 19 Поделиться: Подписаться на машину

www.drive2.ru

Почему не работает спидометр

Спидометр – устройство, предназначенное для измерения скорости движения автомобиля. В современном автомобилестроении используется преимущественно электронная разновидность прибора.

Отечественная автомобильная промышленность начала применять электронный спидометр с момента выпуска ВАЗ-2110, в основе системы питания которой лежал инжектор.

Поэтому, если не работает спидометр даже на относительно старых автомобилях, причину следует искать в элементах электропроводки.

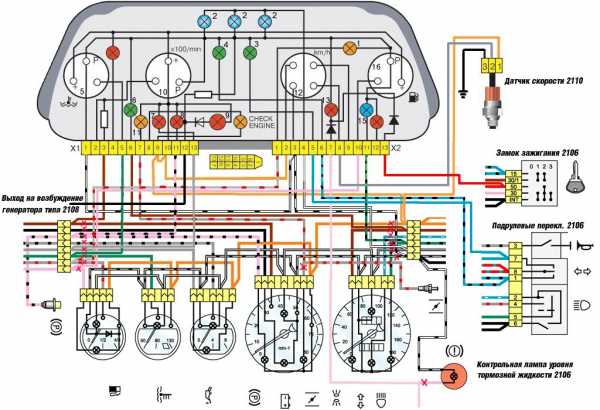

Система измерения скорости в современном авто включает в себя такие элементы, как:

• Датчик скорости, устанавливаемый в КПП;
• Электронный блок управления двигателем;
• Табло спидометра на панели приборов;
• Электропроводка.

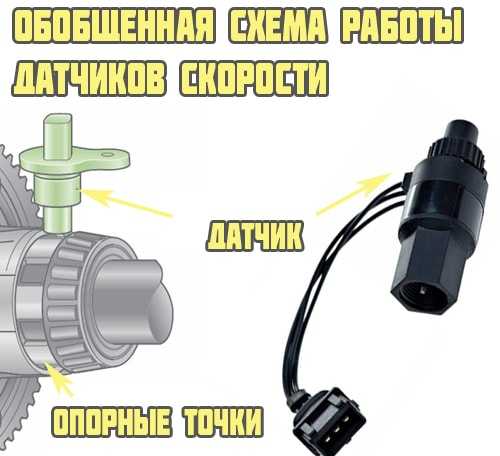

Во время работы двигателя и КПП, датчик снимает с выходного вала коробки передач информацию о частоте его вращения, и передает ее в ЭБУ в виде электрических импульсов. Чем выше оказывается скорость автомобиля, тем короче промежуток времени между сигналами датчика.

Электронный блок управления вычисляет скорость машины на основе частоты получаемых импульсов. В этом заключается принцип работы спидометра электронного типа. Параллельно с коррекцией режимов работы двигателя, блок управления передает информацию о скорости движения авто на спидометр и диагностическую колодку.

При наличии маршрутного компьютера с «К» вывода ДК данные о скорости могут дублироваться на его табло.

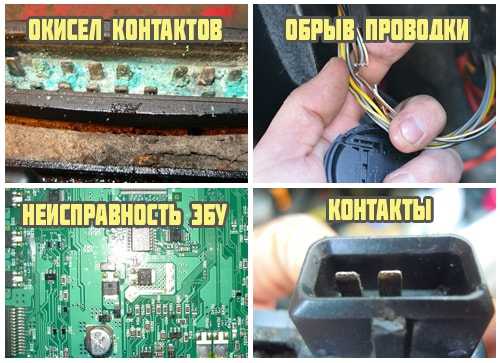

Причины неисправности спидометра

Если перестал работать спидометр, поиск неисправности осуществляют в нескольких направлениях. Причиной отказа могут служить следующие поломки:

1. Отказ датчика скорости;
2. Повреждение электропроводки;
3. Окисление «массовых» контактов;
4. Неисправность самого спидометра;
5. Неисправность ЭБУ;
6. Некорректный монтаж панели приборов после снятия.

Как правило, других причин неисправности не обнаруживается. Порой отказ прибора бывает обусловлен сгоранием предохранителя электрических цепей, отвечающих за работу приборной панели. Однако данную проблему можно отнести к разряду неисправностей электропроводки.

Диагностическим признаком разрушения предохранителя F19 является:

• Отказ всей панели приборов;
• Отказ диагностического блока;
• Отказ системы автоматической блокировки дверей;
• Отказ ламп заднего хода.

Перед заменой предохранителя рекомендуется выяснить и устранить причину его сгорания. В большинстве случаев подобное происходит при наличии короткого замыкания в системе электропроводки автомобиля ВАЗ-2110 или ВАЗ-2114.

Диагностика

Диагностику неисправностей начинают с отсоединения колодки проводов от жгута датчика скорости и их проверки с использованием контрольной лампочки.

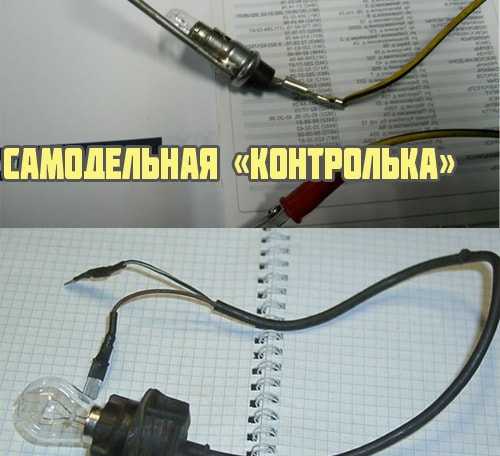

Для изготовления лампочки – контрольки, необходима любая автомобильная лампа, способная работать при напряжении 12 В, и два провода длиной около 1 метра каждый. Один из проводов закрепляется на плюсовом, второй – на минусовом выводе лампы. Также в полученное устройство включают батарейку типа «Крона».

Для проведения проверки один провод контрольной лампы закрепляют на массу кузова или аккумуляторной батареи, а вторым осуществляют короткие частые касания к среднему контакту разъема ДС. При отсутствии неисправностей на участке разъем – спидометр, стрелка последнего будет слегка подрагивать или приподниматься. Если стрелка подрагивает, ответ на вопрос, почему не работает спидометр, можно считать найденным – датчик скорости требует замены.

В случаях, когда реакцию стрелки на постукивания по центральному контакту колодки выявить не удается, необходимо произвести «прозвонку» цепи питания спидометра. Процедуру проводят при помощи мультиметра (мультитестера), или путем использования все той же лампочки — контрольки.

Предварительно жгут проводов отключают не только от колодки датчика скорости, но и от самого спидометра. Один вывод тестера или контрольной лампы подключают к концу провода, находящегося под капотом, другой – к салонному окончанию цепи токообеспечения измерителя скорости.

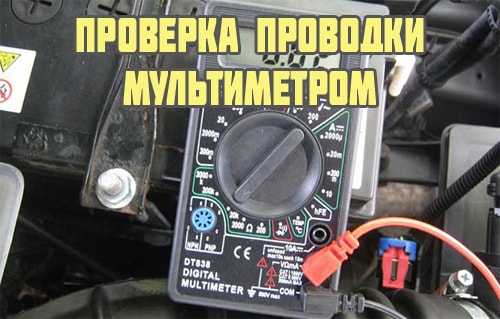

Если тестер в режиме «прозвонки» указывает на нарушение целостности цепи, дальнейший поиск неполадок осуществляют в этом направлении. Необходимо проверить предохранители, места соединения проводов, их целостность внутри изолирующей оплетки.

Зону поиска можно уменьшить, постепенно «прозванивая» отдельные участки цепи. На модели 2114 и другой продукции ВАЗа, причиной отказа спидометра часто становится окисление «массовых» контактов, закрепленных на кузове автомобиля.

В случаях, когда не работает стрелка спидометра, однако данных о неисправностях электрической питающей цепи нет, делается закономерный вывод о неисправности самого прибора. Дополнительную проверку можно произвести путем временной установки заведомо исправной приборной панели.

Ремонт

Ремонт системы измерения скорости напрямую зависит от выявленной неисправности:

Датчик скорости

1. Очистить от загрязнений;
2. Очистить контакты колодки от коррозии и окислов;
3. Если вышеописанные меры не помогли, осуществляется замена датчика.

Электропроводка

• Проверить и очистить «массовые» контакты;
• Спаять или закрепить с помощью «скруток» места перелома проводов, по причине которых перестал работать спидометр;
• Закрыть изоляционной лентой места повреждения оплетки;
• Заменить вышедшие из строя предохранители;
• Очистить от окислов и коррозии контакты колодок.

Спидометр

Если перестал работать спидометр, производится его замена. На отечественных автомобилях, собранных с использованием электронного типа измерителя скорости, спидометр меняется вместе с панелью приборов. Осуществить эту операцию можно самостоятельно. Для ее выполнения понадобится только крестовая отвертка и пассатижи.

Восстановить работоспособность прибора своими руками невозможно. Это способен сделать мастер-электронщик. Однако, учитывая довольно низкие расценки на запчасти к автомобилям российских моделей, обращение к мастеру является экономически нецелесообразным.

Ремонт старого спидометра может оказаться гораздо дороже, чем полная замена старой комбинации приборов на новую.

znanieavto.ru

Почему не работает спидометр — основные причины и диагностика

Спидометр, как следует из названия, показывает скорость автомобиля. Соблюдение скоростного режима важно не только для того, чтобы избежать штрафов, но и для совершения безопасных поворотов и других маневров. Чем выше скорость, тем большим должен быть радиус безопасного поворота. Если радиус меньше необходимого, велика вероятность ухода машины в занос и опрокидывания автомобиля. Поэтому исправность спидометра так же важна, как и качественная работа рулевого управления или тормозной системы.

Как работает спидометр

Существуют две основные модификации спидометров:

• механические;
• электронные.

Принцип работы механического спидометра заключается в трансформации скорости вращения вала в энергию, которая сдвигает стрелку. Привод спидометра расположен в механической или автоматической коробке переключения передач и соединен с индикатором с помощью гибкого защищенного металлическим кожухом троса. Наконечники обеих сторон тросика выполнены в виде четырехгранника, благодаря чему эффективно передают вращение от привода к индикатору. Механический спидометр всегда соединен с одометром (индикатором пробега автомобиля) и составляет с ним единый блок.

Принцип работы электронного спидометра заключается в датчике, который вырабатывает импульсы определенной частоты и длительности (зависит от скорости автомобиля). Датчик присоединен либо к отдельному электронному спидометру, либо к бортовому компьютеру. И компьютер и спидометр выполняют одинаковую функцию – подсчитывают количество импульсов за единицу времени и преобразуют значение в понятные километры или мили в час.

Неисправности спидометров

Чаще всего встречаются следующие неисправности:

• обрыв или повреждение тросика;
• соскакивание наконечника тросика с ведомой шестерни;
• неисправность механического или электронного индикатора;
• неисправность датчика импульсов;
• плохой контакт или обрыв провода, который соединяет датчик и индикатор или компьютер.

Видео — Как починить спидометр

Диагностика и ремонт механического спидометра

• Для диагностики вам понадобятся:
• моторчик на 12 Вольт;
• плоская и крестовая отвертки;
• фонарик; домкраты и подставки;
• инструкция по ремонту или обслуживанию вашего автомобиля.

Для проверки спидометра приподнимите переднюю пассажирскую сторону автомобиля с помощью домкрата. О том, как делать это безопасно, читайте в статье (Замена и восстановление амортизаторов). Снимите переднюю панель (торпедо), чтобы добраться до комбинации приборов. На некоторых моделях автомобилей можно обойтись без этой операции, поэтому внимательно изучите инструкцию по ремонту и эксплуатации вашей машины. Снимите комбинацию приборов и открутите фиксирующую гайку тросика от индикатора, заведите двигатель и включите 4 передачу. Проверьте, крутится ли тросик в защитном кожухе? Если да, заглушите двигатель, вставьте и закрутите наконечник тросика, после чего снова заведите мотор, включите 4 передачу и посмотрите на показания индикатора. Если стрелка не меняет положения, неисправен индикатор, его необходимо заменить.

Если при работающем двигателе и включенной передаче тросик не крутится, необходимо заглушить мотор и снять тросик с привода, расположенного на коробке переключения передач со стороны водителя. Вытащите тросик из подкапотного пространства и осмотрите наконечники, не повреждена ли форма (квадрат). Покрутите наконечник с одной стороны тросика и наблюдайте за наконечником другой стороны. Если оба наконечника вращаются синхронно, без усилий и грани наконечников не слизаны, то проблема в изношенной шестеренке привода, поэтому ее необходимо заменить. Эта операция описана в инструкции по ремонту и эксплуатации автомобиля.

Диагностика и ремонт электронного спидометра

Для диагностики и ремонта вам понадобятся:

• плоская и крестовая отвертка;
• тестер;
• набор ключей;
• сканер для инжекторного двигателя (вместо него можно использовать обычный осциллограф).

Запустите самодиагностику бортового компьютера (БК). На большинстве инжекторных автомобилей, которые произведены после 2000 года, БК поддерживает эту функцию. Если БК выдаст ошибку, необходимо расшифровать ее с помощью специальной таблицы, которая находится в инструкции по обслуживанию и ремонту вашего автомобиля. Но, результаты диагностики покажут, работает вся система спидометра, или нет. Для устранения неисправности придется искать повреждение самостоятельно. Для этого приподнимите автомобиль, как описано выше. Присоедините осциллограф к среднему контакту датчика скорости (установлен на месте привода спидометра) и плюсовому контакту аккумулятора. Заведите двигатель и включите 1 передачу.

Исправный датчик будет выдавать импульсный сигнал напряжением не меньше 9 Вольт с частотой 4 – 6 Герц. Если датчик исправен, необходимо выключить передачу и с помощью тестера проверить провод, который соединяет датчик с контроллером электронного блока управления (ЭБУ). Или с помощью осциллографа проверить сигналы датчика на входе ЭБУ. Если сигналы есть, необходимо проверить клеммы и провод, который соединяет ЭБУ и комбинацию приборов (индикатор спидометра). Если есть специальный сканер, то желательно проверить индикатор спидометра, это позволит точнее определить причину неисправности.

Чаше всего спидометр перестает работать из-за попадания в клеммы воды и грязи, а также из-за обрыва или перелома сигнальных проводов. Поэтому в большинстве случаев достаточно высушить и почистить контакты. Если по результатам проверки выявится неисправность датчика скорости, потребуется его замена. Подробно эта процедура, а также замена поврежденного индикатора, описана в инструкции по эксплуатации и ремонту вашего автомобиля.
