TPMS (англ. tire pressure monitoring system) — система контроля давления и температуры в шинах автомобиля (СКДШ). Система предназначена для информирования водителя о падении давления в шинах.

Существуют системы контроля косвенные и непосредственные.

Система косвенного контроля давления в шинах является программным расширением блока ABS с системой «ESP/ESC». Используя штатные датчики вращения отдельно для каждого колеса, система постоянно следит за изменениями внешнего радиуса шины, и в случае, если давление в шине будет снижено более, чем на 0,5 бара (примерно 0,5 кс/см2), то система выдаст предупреждение на дисплей панели приборов, а также будет включена жёлтая пиктограмма индикации предупреждения о падении давления в шинах на панели приборов.

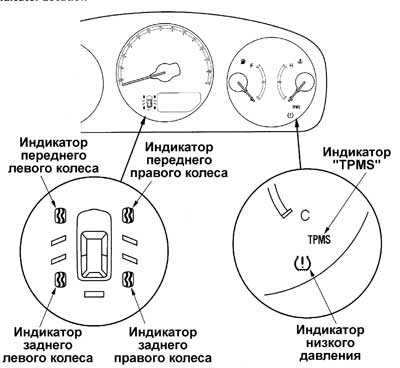

Система «TMPS версии II» — имеет ряд преимуществ по сравнению с предыдущей версией «TMPS версии I». Основная разница в том, что «версия I» — выводит на экран сообщение «Проверьте давление в шинах», без указания в каком именно конкретном колесе было снижено давление шины. Это не всегда удобно, кроме того, «версия I» значительно больше подвержена ложным срабатываниям системы косвенного контроля давления в шинах. В отличие от «версии I», «TMPS версии II» — выводит сообщение «Проверьте давление в [конкретном] колесе», что более наглядно и понятно, на какое именно колесо стоит обратить внимание. Для осуществления калибровки давления в этом случае существует кнопка сброса.

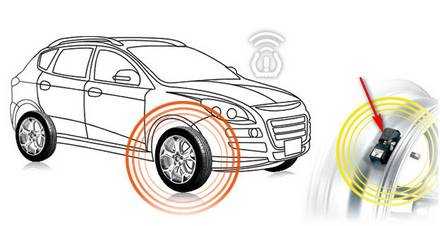

При непосредственном контроле специальный датчик измеряет температуру и давление в колесе и с помощью встроенного радиопередатчика малого радиуса действия передаёт информацию на основной блок, установленный возле водителя. Основной блок обрабатывает полученную информацию по заранее заданным правилам, выводит её на дисплей или подаёт сигнал тревоги.

Разработаны системы, которые охр

датчики давления в колесах – битва систем — DRIVE2

TPMS: датчики давления в колесах – битва систем

Как-то на клубной встрече владельцев американских внедорожников разгорелся нешуточный спор о датчиках давления в шинах. Нет, не о полезности или бесполезности – с этим-то как раз все просто и споров уже не вызывает: данная опция давно перестала быть экзотикой, и специально обученные “белки”, работающие в отечественных шиномонтажных мастерских, выучили что неаккуратная разборка колеса с датчиком ведет к его, датчика, поломке и к финансовым потерям виновного в порче имущества. И это прекрасно!

В Америке и в Европе, действующие в настоящий момент законы обязывают автопроизводителей устанавливать TPMS в каждый продаваемый автомобиль. А значит, и в Россию их приезжает с каждым годом все больше, и, возможно, в недалеком будущем, новые автомобили Российской сборки также будут комплектоваться такими системами. С каждым годом набирают популярность системы, устанавливаемые опционально, а их ассортимент и предложение на отечественном рынке растет. Как раз о них и разгорелся спор уважаемых одноклубников. Главной обсуждаемой темой стал классический вопрос: «Что такое хорошо и что такое плохо?». Было решено докопаться до истины и расставить все точки над i путем проведения полноценных ходовых испытаний и «лабораторных тестов». Удовольствие конечно не из дешевых, но тут уже было дело принципа, и каждый хотел доказать свою правоту.

Системы TPMS были приобретены и испытаны. Полученные результаты проанализированы, определены лидеры и попросту опасные для использования модели, но сначала немного базовой информации.

Определимся с классификацией и критериями сравнения
TPMS бывают двух типов – DIRECT (прямые, оснащенные датчиками давления в каждом колесе) и INDIRECT (опосредованные, работающие путем вычисления показателей давления колес, исходя из данных модуля АБС). Кроме этого, существуют еще колпачки с цветовой дифференциацией штанов давления, но в дороге они абсолютно бессмысленны для любого, кто не обладает длинной, как у жирафа шеей, чтобы посмотреть на них высунувшись из окна. Жирафы пока у нас машин не водят, поэтому оставим это изобретение китайцам, а поговорим о действительно работающих моделях. Системы DIRECT в разы надежнее и информативнее, и именно о них наш разговор. DIRECT-системы отличаются между собой по форм-фактору и способу крепежа датчиков: внутренние датчики на вентиль, внешние датчики на вентиль и внутренние на хомут. Наиболее надежными являются датчики, крепящиеся внутри колеса на вентиль, именно их обычно ставят автопроизводители на заводах. Батареи в таких датчиках несменные, рассчитанные на работу 5 – 7 лет, в зависимости от условий эксплуатации. Вес датчика влияет на баланс колеса, но балансировка это легко устраняет.

Для установки датчиков используются специальные вентили (обычно входящие в комплект поставки). Вентили могут быть латунными с резиновым покрытием или алюминиевыми с резиновыми уплотнителями. Второй вариант предпочтительней, так как исключает возможность поломки вентиля в процессе монтажа, что нередко случается с латунно–резиновыми. Также, в процессе эксплуатации «обрезиненный» латунный вентиль чаще выходит из строя и может подтравливать воздух из-за дефектов резинового покрытия, в отличии от алюминиевого с отдельным резиновым уплотнителем. Вентиль датчика служит антенной передачи данных. К недостаткам внутренних датчиков с креплением на клапан можно отнести необходимость шиномонтажа при установке, а так же запрет использования пенных заполнителей для экстренного ремонта колеса (датчик после этого придется менять).

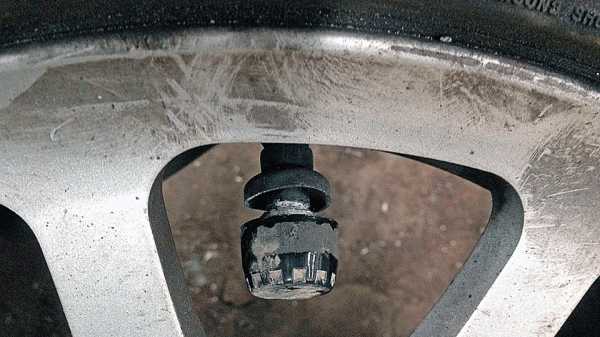

Внешние датчики накручиваются на вентиль вместо защитного колпачка и фиксируются различными контргайками. Они проще в установке (не требуют шиномонтажа) и могут быстро переставляться с одной машины на другую. Питаются от сменной батареи и обычно не требуют балансировки за счет своего малого веса. По надежности и безопасности они имеют ряд недостатков. В случае неисправности такой датчик сам может создать угрозу безопасности, стравив воздух из колеса во время движения. Если датчик имеет избыточный вес, то на больших скоростях он под действием центробежной силы может (в зависимости от угла установки и длины вентиля) отгибать вентиль от нормального положения и вызывать этим подтравливание воздуха через клапанное отверстие диска.

Особое внимание стоит уделить металлам резьбового соединения датчика с вентилем и самого вентиля. Если эти металлы разные и могут активно вступать в электрохимическую реакцию в солевом растворе (образуют электрохимическую пару) – будьте готовы к тому, что датчики, при необходимости подкачать колесо, придется срезать, а не скручивать. Поэтому, лучше избегать таких сочетаний, как алюминий – латунь.

Легкость установки внешних датчиков имеет и другую сторону – легкость хищения.

Все внешние датчики, а также некоторые внутренние оснащаются G-сенсором, для сохранения энергии во время длительных стоянок.

Все DIRECT-системы различаются по способу и полноте вывода информации. Вывод данных может быть как простейшим аналоговым (загорится иконка колеса в случае неисправности), так и различным цифровым — будут отображаться показатели давления только в одном колесе, с переходом от колеса к колесу по дополнительному нажатию кнопки, или во всех колесах одновременно. Помимо давления, некоторые системы могут отображать и температуру в колесах. В штатных системах вывод информации обычно осуществляется на приборную панель в самом простом виде – иконкой неисправности, говорящей о наличии проблемы, но не информирующей, в каком именно колесе давление вышло из допустимых пределов. Реже, и в основном в премиум сегменте, на приборной панели отображаются показатели всех четырех колес. Во всех случаях подается звуковой сигнал при выходе параметров из разрешенных пределов. Системы, доступные для нештатной установки выводят показатели на собственный монитор, который можно крепить в любом удобном водителю месте. Такой монитор может питаться от пальчиковых батареек, быть подключенным к разъему прикуривателя или стационарно к бортовой сети. В некоторых системах пользователь может сам настраивать допустимые пределы давления и температуры, иногда даже раздельно по осям, а могут иметь запрограммированные и не настраиваемые значения этих пределов.
Также мы будем оценивать дизайн устройств – насколько органично они могут выглядеть в современном интерьере салона, по удобству чтения данных и пользовательского интерфейса.

Все участвующие в обзоре устройства мы установили на автомобили добровольцев и нещадно эксплуатировали весь январь (2014 год) по дорогам общего пользования.
Еще несколько тестов мы провели, уже сняв системы с автомобилей.

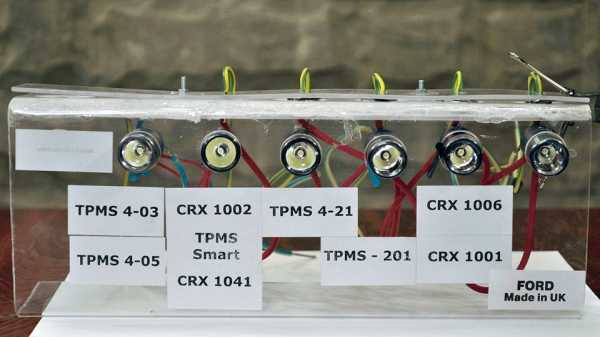

Надежность связи датчиков с монитором

Тест на дальность связи. Все датчики поместили в герметичную колбу с манометром и подключенным компрессором. Постоянно меняя давление в колбе мы удаляли мониторы все дальше от датчиков, до тех пор, пока изменения не переставали отображаться на экранах. Так мы получили дальность в метрах при прямой видимости. В автомобиле расстояние будет меньше полученных значений, есть преграды и помехи от двигателя и другого оборудования.

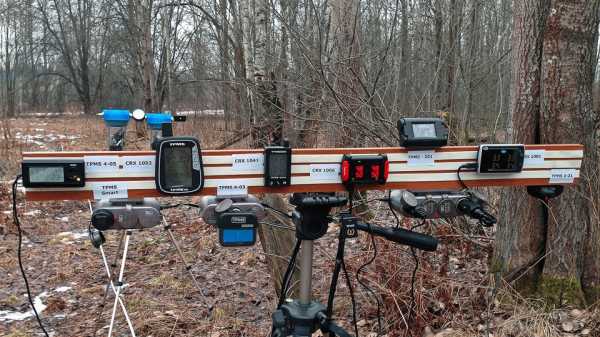

Испытательный стенд на дальность связи датчиков с приемниками.

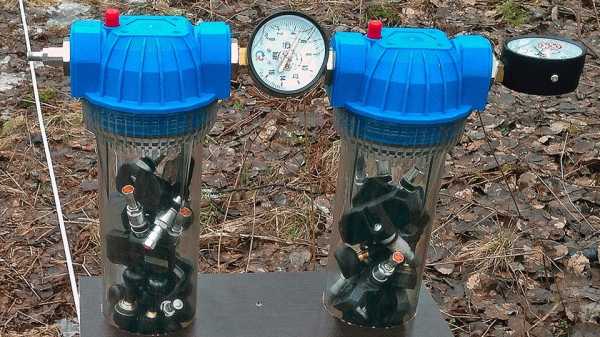

Колбы под давлением с датчиками.

Емкость элементов питания.

Для проверки емкости элементов питания мы извлекли их, разрезав корпуса внутренних датчиков, из внешних просто вынули батареи. На момент испытаний все элементы питания уже отработали месяц в условиях зимы и нас интересовали не абсолютные показатели, а относительные: на сколько времени хватит каждой из батарей, если к ним подключить одинаковые потребители. В качестве потребителей собрали простые диодные фонарики, мощностью 20 Вт. В качестве эталона в испытании приняла участие батарея из нового штатного датчика FORD, специально приобретенного для этой цели. Результаты в часах или Ваттах не позволяют узнать срок службы батареи в датчике, в силу нелинейности потребления датчиком в реальных условиях, но позволяют сравнить элементы питания относительно друг друга.

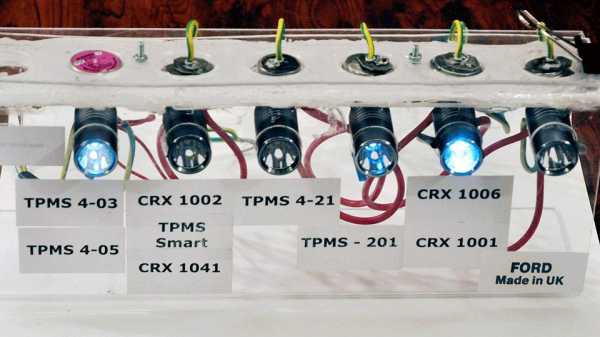

Испытательный стенд элементов питания до включения.

Испытательный стенд элементов питания через несколько часов работы.

Элементы питания.

Ударная прочность корпуса внешних датчиков.

Ударную прочность корпуса внешних датчиков мы проверили, смоделировав попадание гравия в корпус датчика на скорости более 100 км/ч. В качестве модели гравия использовалась свинцовая пуля спортивного пневматического пистолета с расстояния в 10 метров. Скорость пули примерно в 10 раз выше, чем скорость автомобиля, зато вес пули на порядок меньше чем вес среднестатистического зерна гравия и пятно контакта у пули больше, чем острая грань обломка гранита. Нельзя конечно говорить о точности модели, но определенное представление она дает. Чтобы не убить конкуренцию в зародыше, датчики CRX 1002 и 1041 участвовали в тесте без своих силиконовых защит (их можно увидеть на фото ниже по тексту).

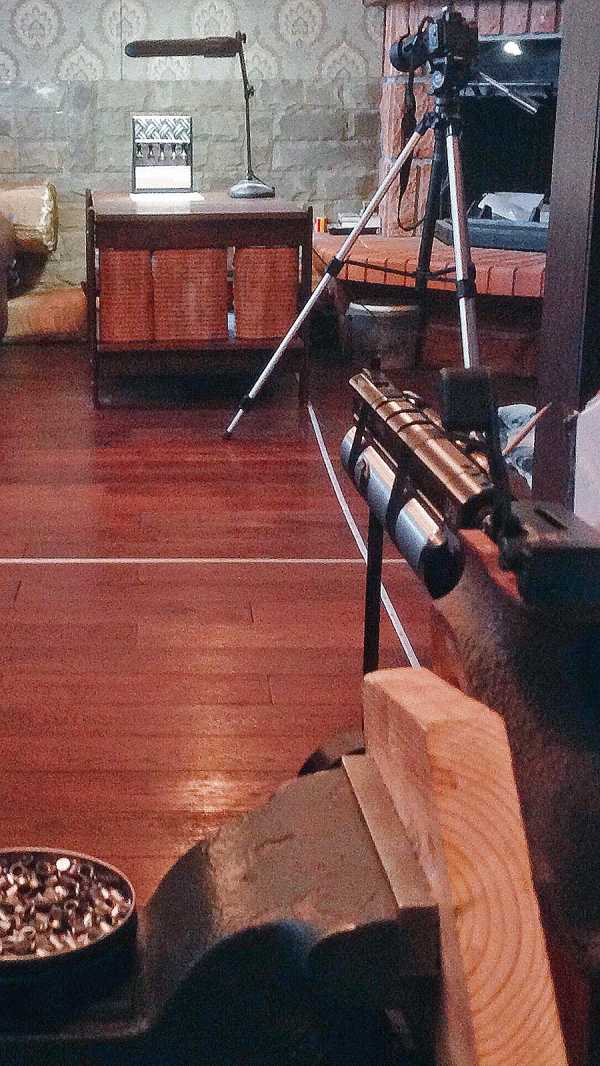

Испытательный стенд стрельбы из пневматического пистолета.

Внешние датчики после выстрелов.

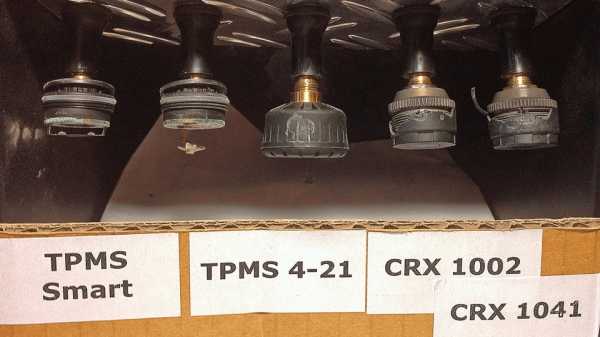

Электрохимическая стойкость внешних датчиков.

Для проверки электрохимической стойкости внешние датчики были установлены на стандартные латунные вентили и помещены в дорожный рассол, взятый прямо с трассы «Скандинавия» в районе Выборга. Участвовали все образцы, за исключением датчиков системы TPMS SMART, которые скрутить с колес после месяца эксплуатации оказалось невозможным, из-за окислов и прикипания датчиков к вентилю. Для ускорения реакции рассол с датчиками в течение недели подогревали, что может быть эквивалентно одному–двум месяцам эксплуатации и оценивали способность датчиков откручиваться с вентиля там, где откручивание в принципе было возможно.

Датчик TPMS Smart после месяца эксплуатации.

То, что осталось после всех опытов, мы разобрали для оценки примененных материалов и качества сборки датчиков и мониторов. Качественное пластиковое литье, машинная сборка электронных компонентов и продуманность инженерных решений мы записали в актив, а откровенные ляпы и холодная пайка, разваливающаяся прямо в руках – в пассив. В итоге родилось некое оценочное суждение, выраженное в баллах.
Все результаты были собраны в таблицу и по суммам набранных балов стали очевидны как лидеры, однозначно достойные установки в любимое авто, так и аутсайдеры, установка которых в автомобиль может повлечь за собой существенные проблемы.

Итак, тесты и критерии:

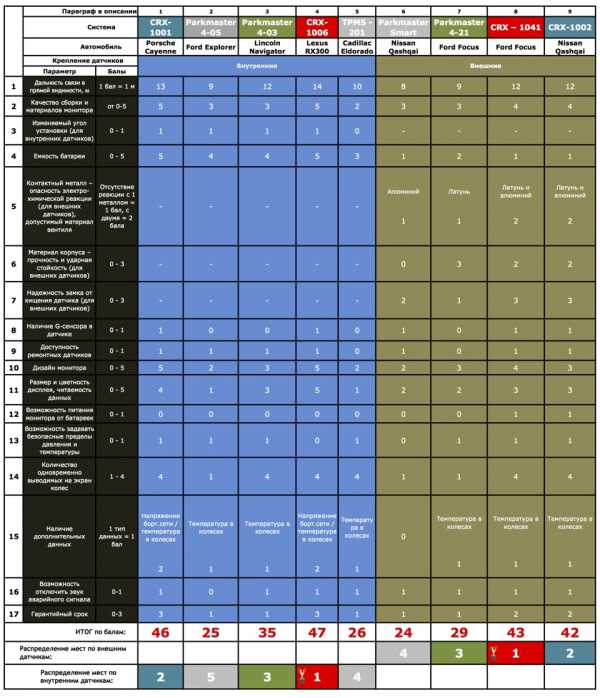

Итоги в таблице

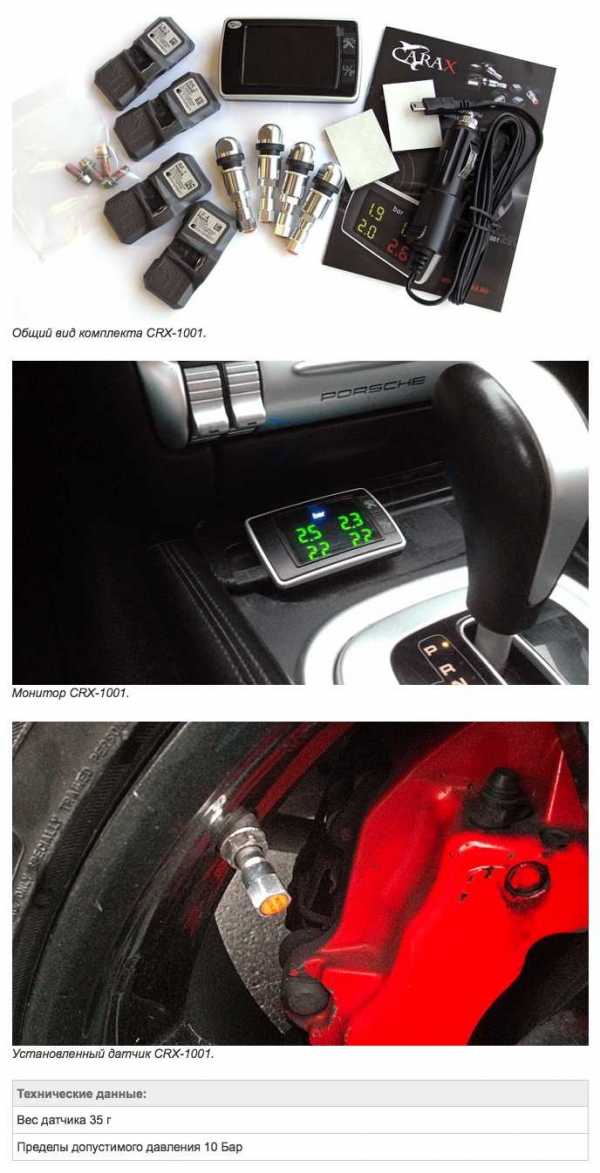

1. Porsche Cayenne: система TPMS CRX-1001.

Мнение испытателя:
Эта машина – само совершенство и любой инородный прибор будет лишним, а все что надо уже поставили в Штутгарте. Но. Испытанная мною система показала себя с самой лучшей стороны, даже по сравнению со штатной. Раньше неровность дороги, приводившая к легкому потягиванию руля в сторону, напрягала и вводила в сомнения о состоянии колес. Несмотря на то, что стоит низкий профиль, на руле полупустое колесо не всегда ощутимо. Штатная система оповещает только о пустых колесах, в то время как CRX-1001 избавляет от сомнений: один взгляд на экран и крупные, легко читаемые цифры информируют о реальном состоянии колес. О важности правильно накаченных колес на пятисотсильной ракете и говорить не стоит. Система прижилась и будет установлена вместо штатной.

Наше мнение:
Как показали тесты, датчики этого производителя имеют самую емкую батарею и наибольшую дистанцию прямой связи. В остальном, все тоже на высшем уровне: легкость настроек, информативный дисплей, дорогой качественный пластик. Придраться практически не к чему. Но на наш взгляд, производителю стоило бы добавить регулировку яркости экрана: высокая яркость цифр на экране является неоспоримым достоинством – не надо всматриваться, чтоб увидеть цифры, но при монтаже в угол лобового стекла, он может несколько утомлять зрение при продолжительной ночной езде. В целом — оценка очень хорошо и второе место в нашем рейтинге.

2.Ford Explorer: Parkmaster 4-05.

Мнение испытателя:

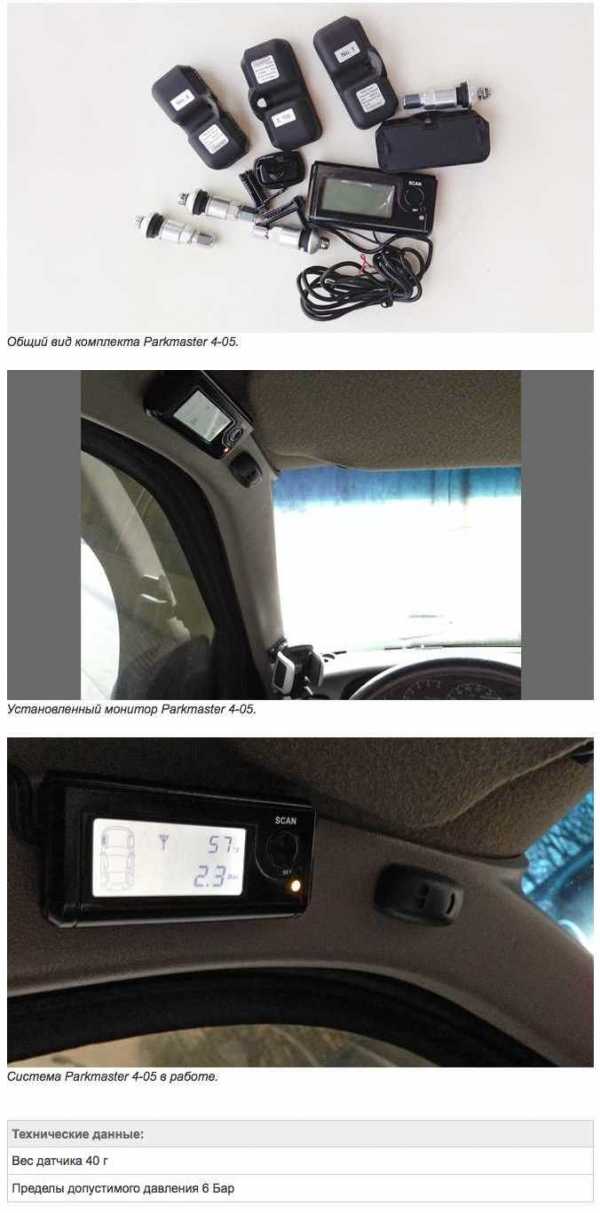

Дизайн, цвет и небольшой размер монитора порадовали, хотя для установки пришлось прокладывать провода под обшивкой и искать куда их подключить. Получилось в итоге неплохо. Не понравилось, что во время движения практически невозможно посмотреть интересующее колесо – для этого надо серьезно отвлечься от дороги: на экране показатель только одного колеса и надо нажимать кнопку, чтобы посмотреть другие колеса. Сильно не понравилось, когда пришлось поставить запаску: система издавала пронзительный звук всю дорогу до тех пор, пока не обрезали провода питания – выключателей звука не предусмотрено. Хотя о необходимости поставить запаску система этим же писком и предупредила, что несомненный плюс.

Наше мнение:
По функционалу она самая слабая из всех рассматриваемых образцов. Возможно, это дань традициям, а высокая цена обусловлена раритетностью модели. Так или иначе, но это последнее место в нашем рейтинге.

3.Lincoln Navigator: Parkmaster 4-03

Мнение испытателя:

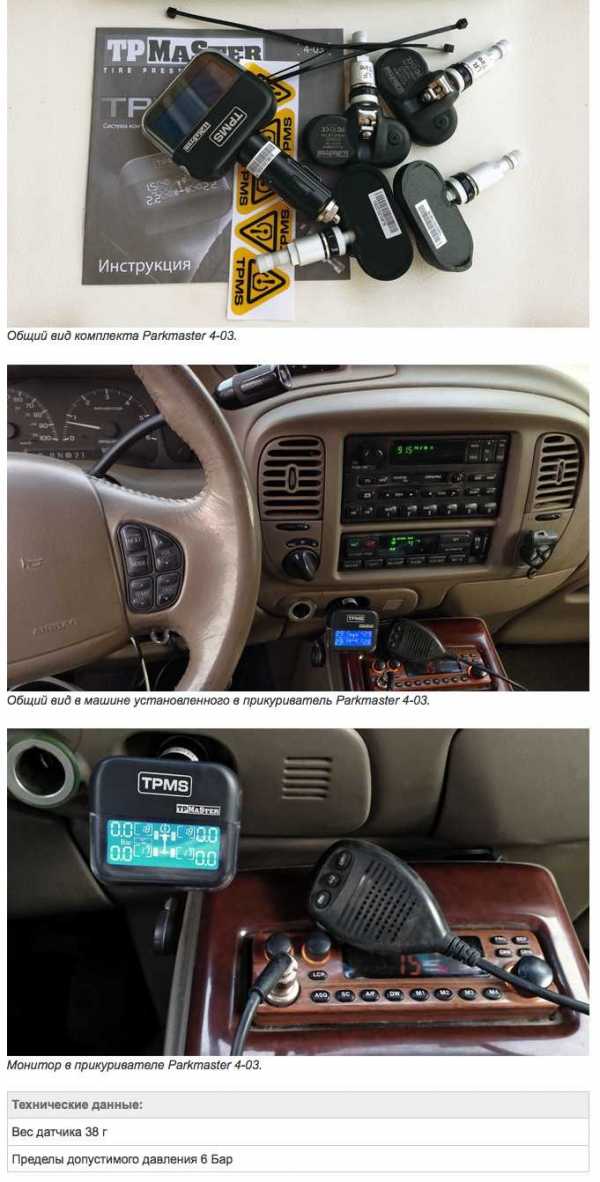

Установка в прикуриватель. Выяснилось, что при включенной рации (при дальних поездках — незаменимая вещь) TPMS не работает: сигнала нет, помехи мешают. В другое место его не переместить – он в прикуривателе. Все без запаса прочности и не для внедорожников нормального размера типа Навигатора, Экспидишена или ТЛК — 100/200.

Наше мнение:
Замеры дальности связи датчиков данной системы показали весьма посредственные значения. Особенно с учетом того, что перемещение дисплея в зону более уверенного приема затруднено в связи со способом его подключения в прикуриватель. При покупке такого устройства настоятельно рекомендуется сначала проверить, устойчива ли связь с датчиками в вашем конкретном автомобиле. Но это возможно только в том случае, если вы приобретаете устройство с установкой, так как датчики внутренние и проверить работу можно будет только после шиномонтажа. Относительно дисплея – он достаточно яркий, но, как и на большинстве устройств, цифры мелкие и много лишних картинок. Мы так и не поняли, зачем большинство производителей изображают на экране машинку и колесики, отбирая место у цифр. Нам пока не встречался водитель, для которого было бы не очевидно, что к примеру в левом верхнем углу дисплея высвечиваются данные левого переднего колеса, а в правом нижнем – заднего правого. Хотя возможно, машинки – это такой обязательный элемент дизайна по Фэн-шую. Других объяснений у нас пока нет, и, по совокупности достижений, устройство занимает почетное четвертое место среди систем с внутренними датчиками.

4.Lexus RX300: CRX-1006.

Мнение испытателя:
Для установки пришлось заехать в сервис, так как система встраиваемая, и для установки нужен не только шиномонтаж, но и электрик. Потратиться на все это было некоторым неудобством. Но думаю оно того стоило – теперь глядя на установленную систему невозможно представить, что это не заводская опция. Клавиша по исполнению ничем не отличается от соседок. Сама система работает так же, как выглядит: по-японски четко. Владельцам Лексусов и Тойот однозначно рекомендую.

Наше мнение:
Данная система имеет наибольший гарантийный срок – 3 года при установке на новый автомобиль в салоне дилера и, если верить производителю, именно она устанавливается штатно в странах Азии. По качеству добавить нечего, а технические характеристики — одни из лучших. Есть один минус: так как это устройство изначально предназначается для автомобилей Тойота, то производитель установил пределы давления и температуры в соответствии с их рекомендациями и эти пределы нельзя поменять. Впрочем, они разумны и подойдут практически любому автомобилю категории В. Давление считается допустимым в диапазоне от 1.86 Bar до 3.3 Bar, а температура поднимет тревогу при превышении 80°С. Остается добавить, что один из вариантов именно этой системы устанавливает придворное ателье Хонды — Mugen на свои заряженные версии.
С грандами мы спорить не будем и отдадим этой системе первое место в нашем обзоре.

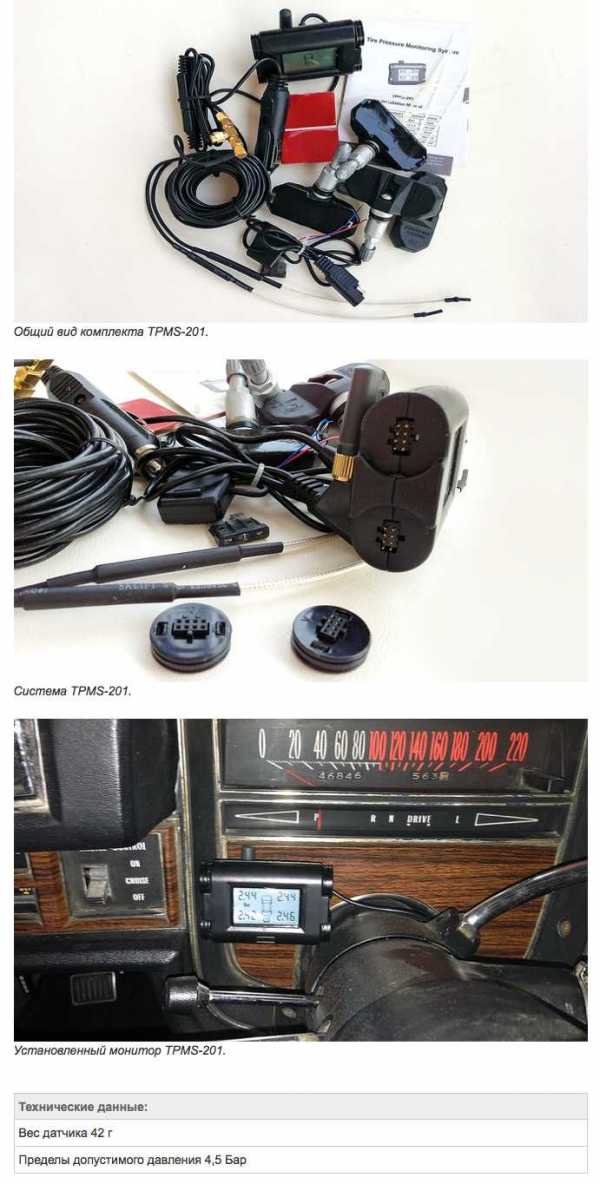

5.Cadillac Eldorado: TPMS – 201.

Мнение испытателя:
Долго искал место для монитора – он отказывался видеть заднее правое колесо (антенна слабовата). По работе прибора других замечаний нет, хотя задние колеса долго обновляют показатели, а прогреваются по идее они одновременно с передними. Мелкие блеклые цифры можно рассмотреть только стоя на светофоре, зато неяркий дисплей не утомляет при езде ночью. В общем компромиссы, но система работает.

Наше мнение:
К достоинствам данного устройства можно отнести способ смены колес местами – при этом необходимо лишь вынуть из дисплея соответствующие модули (главное их не потерять при тряске, вынимаются они легко) и поменять их местами соответственно колесам. К недостаткам: качество и материал изготовления колесных вентилей, дешевый пластик монитора и общее качество сборки. Как у большинства китайских систем, мелкие цифры и машинка на экране. Видимо, это Фэн-шуй. Почетное третье место в классе.

6.Nissan Qashqai: Parkmaster Smart.

Мнение испытателя:
Отличный бюджетный комплект: поставил и поехал. Приборчик маленький, лишнего не отсвечивает, работает. Демоны крылись в деталях. Прикуриватель оказался глубже чем штекер устройства. Показания интересующего колеса посмотреть в движении сложно – надо нажимать кнопку и отвлекаться от дороги. Регулировок никаких – ни порогов не выставить, ни температуру посмотреть после ловли ям: как там развал/схождения? При включенной музыке сигнал не ловится (при продолжительной езде давление не меняется, хотя должно от прогрева колес) – видимо помехи магнитолы. Сигнал очень слабый и любые помехи его гасят. Но это все были мелочи — праздник случился в сильные морозы: одно из колес спустило в ноль, второе почти в ноль. А датчики не откручиваются – прикипели. После получаса танцев на морозе пришлось вызывать мобильный шиномонтаж. Причем датчики снялись путем слома и замены сосков, а в колесах проколов не обнаружилось. Резюме: в топку эту поделку.

Наше мнение:
Урезанный функционал устройства – это плата за дешевизну. Магнитолы почти во всех автомобилях расположены рядом с гнездом прикуривателя. Выбор алюминия, в качестве материала резьбы датчика и контргайки – это за гранью добра и зла. Мы не знаем, преподают ли в китайских институтах химию и в частности гальванику, но в нашем отечестве даже школьникам известно, что контакт некоторых металлов ведет к их активной коррозии. И на первом месте в этом списке пара алюминий – медные сплавы (подробнее — см. Википедию).
Системы с нарушением очевидных основ могут рассматриваться только как опасные для применения, ведущие к снижению безопасности автотранспорта. Поэтому последнее место и наш праведный гнев достаются этому производителю.

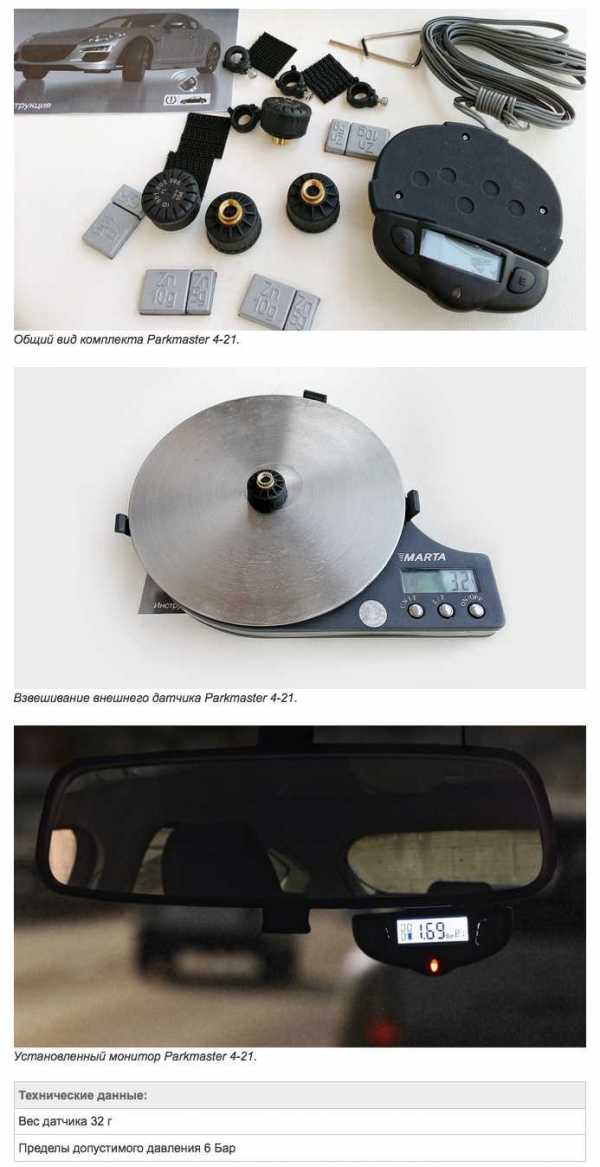

7.Ford Focus: Parkmaster 4-21.

Мнение испытателя:
Встраивается прибор довольно аккуратно. Что понравилось в дисплее – он не выглядит инородно, почти не заметен. На монохромном мониторе показатели только одного колеса – быстро и, не отвлекаясь от дороги, оценить ситуацию не получится. Датчики не порадовали. Мало того, что они требуют балансировки (груза в комплекте), так еще при высокой скорости подтравливают воздух из шин. Без комментариев.

Наше мнение:
Решение производителя сделать внешние датчики с несъемной батареей и с весом, требующим дополнительной балансировки (что не является проблемой для внутренних: в любом случае при монтаже делается баланс) нам не очень понятно. Одно можно сказать совершенно точно – эти датчики нельзя использовать со стандартными латунно–резиновыми вентилями. При большой скорости вентиль под весом датчика будет отгибаться к центру вращения и создавать утечку воздуха. Единственно, когда такие датчики можно использовать, если установить металлические вентили. Однако для этой процедуры нужно разобрать и собрать колеса. Таким образом, данная система имеет все недостатки внешних датчиков, но абсолютна лишена их преимуществ (простота и дешевизна установки, сменяемость батарейки, легкий вес датчиков и отсутствие необходимости дополнительной балансировки).

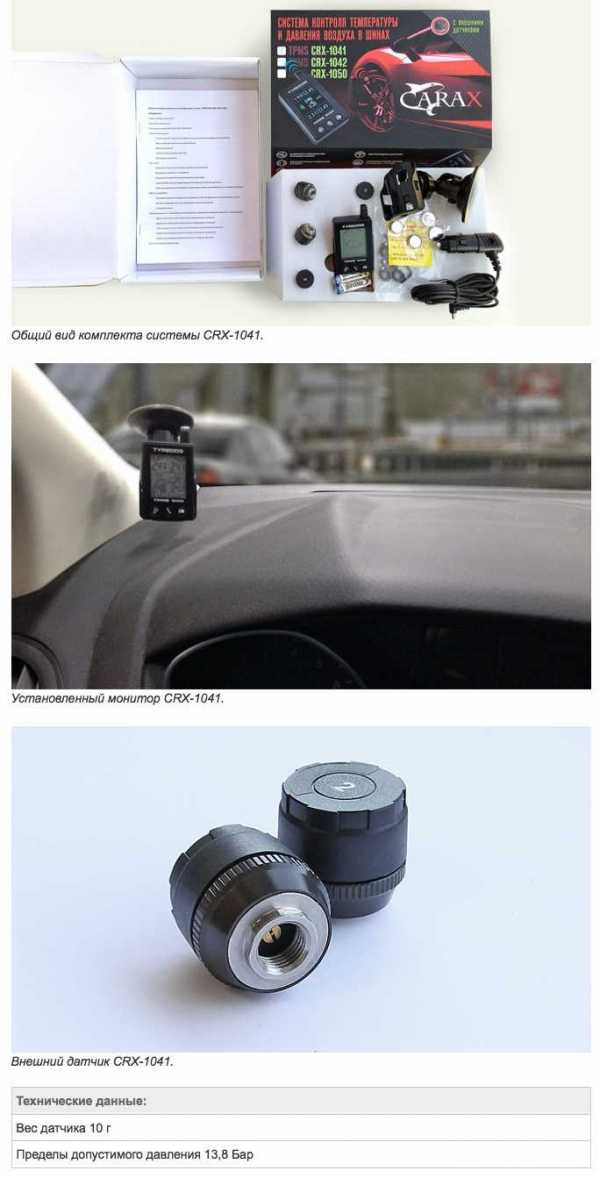

8.Ford Focus CRX – 1041.

Мнение испытателя:
Установка много времени не заняла, прибор имеет достаточно компактный дизайн и вполне органично повис на лобовом стекле в левом нижнем углу: все на батарейках и проводов тянуть было не надо. Понравилось качество изготовления, четкость работы прибора – стоит сесть в машину и экран просыпается, датчики улавливают вибрацию и передают текущие данные почти мгновенно. Не понравилось – мелкие цифры на дисплее и ненужные картинки автомобиля, а также необходимость вынимать прибор из держателя каждый раз, когда оставляешь машину – выглядит монитор заманчиво для воришек, либо найти ему место на вертикальной плоскости торпеды. В общем прибор неплохой, и один раз отработал по гвоздю – спас время и костюм. Но экран, а главное цифры, хотелось бы видеть покрупнее.

Наше мнение:
Данная модель по своим характеристикам практически не отличается от CRX-1002, но имеет более широкий разрешенный диапазон давления и подходит даже для легких грузовиков. Размер монитора один из самых компактных в классе. По классу систем с внешними датчиками мы отдаем этому прибору первое место, хотя и с минимальным отрывом.

9.Nissan Qashqai: CRX-1002.

Мнение испытателя:

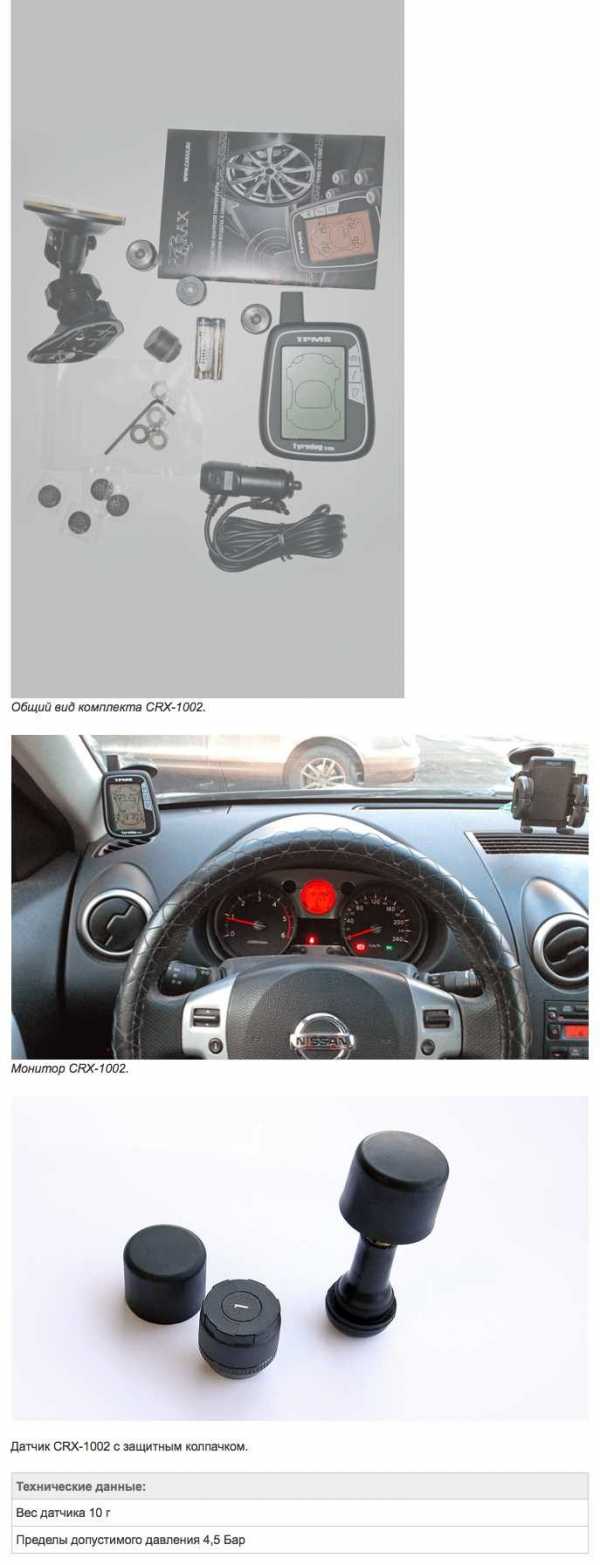

Данная система очень комфортная в плане установки. Датчики маленькие и аккуратные, чувствуется качество даже на ощупь, приемник может работать от батареек – нет нужды захламлять торпеду проводами и занимать прикуриватель. За месяц один раз был пойман шуруп – колесо начало помаленьку травить, прибор дал знать. Это, конечно, эконом вариант по сравнению с внутренними датчиками, но зато качественный и надежный.

Наше мнение:
Датчики выполнены технологично и качественно. Использованные материалы – нержавеющая сталь и ударопрочный пластик (отдельно можно заказать силиконовый колпачок для защиты от гравия). На вентиль датчик фиксируется противосъемным устройством. Электрохимической пары и, связанной с ней коррозии или прикисания, не образуется ни с латунным, ни с алюминиевым вентилями. Монитор с монохромным дисплеем имеет возможность питаться как от бортовой сети, так и от пальчиковых батареек. Одновременно выводятся показания всех четырех колес. Если сравнивать эту систему с другими внешними датчиками, то это одно из немногих устройств, не имеющее явных инженерных ляпов. К недостаткам можно отнести несколько крупноватый размер монитора и перегруженность его ненужными картинками на фоне не очень крупных цифр.
СRX-1002 однозначный лидер по соотношению цена/качество и второе место в общем зачете среди внешних датчиков.

www.drive2.ru

Что такое TPMS и что она делает?

Система контроля давления в шинах (TPMS – tyre pressure monitoring system) – это особая система, которая устанавливается на автомобили для предупреждения водителей о снижении давления в одной или нескольких шинах. При снижении давления на панели управления загорается оранжевый сигнал, предупреждающий водителя.

Из-за роста количества ДТП, с 2008 года эти датчики стали обязательными для всех произведенных и продаваемых в США автомобилей. С 1 ноября 2014 года это требование стало обязательным и для произведенных в Европе автомобилей. Поэтому при покупке автомобиля, который произведен после 01.11.2014, он будет оснащен TPMS.

Исследования показали, что 40% автовладельцев в Европе и США проверяют давление в шинах лишь раз в год. Следует учитывать, что разным автомобилям требуется разное давление в шинах, которое зависит от размера шин и количества пассажиров. Его значения можно узнать в сервисной книжке автомобиля, а также иногда эта информация в виде наклейки доступна на крышке топливного бака или на корпусе автомобиля в дверном проеме со стороны водителя.

Неправильное давление не только влияет на безопасность на дороге, но также и на потребление топлива, качество вождения и скорость износа шин. Специалисты утверждают, что ежедневно большое количество автоводителей ездит с пониженным давлением, подвергая риску не только себя, но и других участников движения. Поэтому система TPMS – это важное улучшение в области безопасности.

Виды TPMS

Различают два вида системы TPMS – прямую и непрямую. Непрямая система TPMS основана на работе датчиков скорости вращения колес системы ABS. Они измеряют скорость вращения каждого колеса. На основании этих данных «бортовой компьютер» имеет возможность определять диаметр колеса и предупреждать водителя при его снижении. По своей сути, непрямая система не измеряет давление в шинах, а определяет скорость вращения и оповещает компьютер. Преимущества этой системы: нет необходимости в специальном обслуживании и нет необходимости устанавливать дополнительный комплект датчиков для зимнего или летнего комплекта шин. Недостаток: система способна информировать водителя лишь при падении давления более чем на 30%.

Прямая система TPMS использует датчики, которые монтируются в шины и следят за давлением в них. Некоторые датчики даже способны измерять температуру. Полученные данные пересылаются на центральный контрольный модуль в автомобиле, который их обрабатывает и, при падении давления ниже установленного, при помощи светового сигнала оповещает водителя. Каждый такой датчик имеет уникальный серийный номер, чтобы система не могла ошибочно трактовать данные от другого автомобиля и от шин между собой. Необходимо учитывать, что многие автопроизводители устанавливают датчики производства других компаний, поэтому для их обслуживания или замены потребуется опытный и знающий специалист.

Обслуживание и установка TPMS

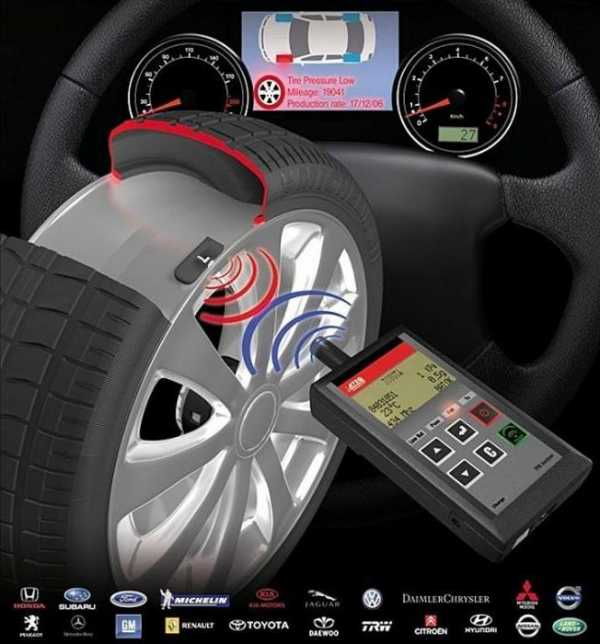

Если Ваш автомобиль произведен после 1 ноября 2014 года, следует учитывать факт, что на нем установлена система TPMS, и при каждой замене шин или регулировке давления в них потребуется калибровка датчиков. Это можно произвести в любом сервисном центре Pirelli Key Point. Стоимость калибровки составляет приблизительно 20 евро; если же потребуется покупка нового датчика, то его стоимость начинается от 40 евро.

www.pkp.lv

Система контроля давления в шинах

При разработке и дальнейшем серийном выпуске новых моделей транспортных средств, главным критерием для производителя является их безопасная эксплуатация. Таким образом, была спроектирована и внедрена высокотехнологическая система контроля давления в шинах TPMS (Tires Pressure Monitoring System).

Назначение которой заключается в предотвращении опасных, аварийных моментов, путем информирования водителя об отклонении давления воздуха в покрышках. На последних версиях современной автомобильной техники подобная система включена в базовую комплектацию. Однако контролем давления воздуха в шинах при желании можно оснастить и более поздние версии транспортных средств.

Как работает система контроля давления в шинах

Среди особенностей TPMS можно выделить принципы контроля давления в покрышках. Их существует два вида:

1. Косвенный – заключается в дистанционном измерении давления внутри колеса. Известно, что спущенная шина меньше в диаметре, следовательно, один ее оборот будет больше, нежели у накачанной. Система определяет пройденное автомобилем расстояние за полный оборот колеса, и после анализа этих данных передает водителю соответствующую информацию о давлении.
2. Прямой – суть его в том, что колеса машины дополняются датчиками, которые считывают показания о перемене давления внутри шин и передают их для обработки на ЭБУ (электронный блок управления).

Казалось бы, второй метод наиболее современный, простой и практичный, но распространен косвенный тип измерения, поскольку он включен в конструкцию другой системы активной безопасности – ABS, где представлен установленными на каждое колесо датчиками частоты их вращения. Получается, что ЭБУ получает информацию о пройденном каждым колесом расстоянии и сравнивает ее с заложенной в нем. При разнице показаний моментально информирует водителя соответствующим сигналом (загоранием индикатора на панели приборов или звуком).

Плюсом именно этого типа системы является ее адаптация (возможность самостоятельной настройки) в соответствии с сервисными параметрами, установленной на автомобиле резины, например, при сезонной смене покрышек. Помимо этого, на транспортное средство не нужно устанавливать дополнительные элементы и датчики, а это значительно удешевляет косвенную систему контроля давления в шинах.

Естественно, подобный тип контроля давления имеет и свои минусы. В частности, это отсутствие возможности сравнения частоты вращения каждого из колес, поскольку машина не всегда движется прямолинейно. Как известно, при вхождении в поворот скорости внешнего и внутреннего колес значительно отличаются. А принцип работы косвенного типа TPMS основывается на том, что скорости каждого из диагональных колес суммируются с вычетом разницы и последующим делением получившегося результата на среднюю скорость каждой покрышки.

Это говорит о том, что система лишь предупреждает водителя об изменении давления в шинах, при этом, она не указывает, какое из колес нуждается в подкачке. Чтобы это определить, придется покинуть машину и провести визуальный осмотр покрышек с последующим контролем давления при помощи манометра.

Резюмируем информацию о косвенном методе измерения в следующих пунктах:

• система не может определить пробитую покрышку;
• если давление во всех шин снизится одновременно, это также останется незамеченным TPMS с косвенным методом управления, поскольку подобные данные невозможно определить даже для расположенных на одной оси колес;
• точность показаний будет зависеть от загруженности транспортного средства, износа покрышек и величины их пробуксовки;
• если машина стоит на месте, то система не может оповестить водителя о смене давления внутри шин;
• индикация о снижении давления возможна лишь в том случае, если колесо спущено на 20-30%;
• длительная самостоятельная настройка системы и частая потребность в этом.

Косвенный контроль давления в шинах не определяет их состояния, а лишь указывает на то, что покрышки нуждаются в проверке.

Комбинированный и прямой методы контроля давления

В связи с неточностью косвенного типа измерения давления в покрышках, большинство крупных автопроизводителей на своем модельном ряде совместно с этим методом применяют еще и прямой. При таких конструкционных изменениях системы контроля давления в колесах на точность показаний влияет не только величина воздушного давления, но и характеристики покрышек (частота вращения). Последний показатель определяется при помощи установленного на диске колеса датчика скорости. В совокупности с сигналом с датчика давления получается наиболее точная картина о динамике его изменения в каждой из покрышек легкового автомобиля.

Если рассматривать прямой метод мониторинга давления отдельно, можно заметить, что он функционирует несколько иначе. На автомобильной технике в его конструкцию помимо специальных датчиков, собирающих информацию о накачке каждого колеса, включены еще и система электронного управления с приемными устройствами и ЖК-монитор в салоне (его роль может выполнять дисплей бортового компьютера), на который поступает вся информация о состоянии колес. Наличие этих элементов позволяет максимально точно выявить спущенную покрышку и проинформировать об этом водителя.

Другим преимуществом метода является мгновенное фиксирование полного, либо незначительного падения давления. Помимо этого предусмотрена адаптация (настройка параметров системы при замене резины либо перемене стиля управления и местности по которой двигается транспортное средство).

Факторы, влияющие на точность работы TPMS

В не зависимости от типа измерения давления, каждая из TPMS настраивается производителем под определенный размер резины. При отклонении от этого условия, система контроля давления в шинах будет работать некорректно, соответственно, выдавать неправдивую информацию об уровне накачки колес. Поэтому необходимо оснащать транспортное средство колесами одного размера, модель и состав резины не должны отличаться. При игнорировании этого фактора, каждой из шин будут присущи исключительно ее характеристики, и баланс в работе системы TPMS будет нарушен. По этой причине (установка разных моделей покрышек) большинство автовладельцев грешат на работу этого узла.

Косвенный тип измерения давления авторезины может работать некорректно еще и по причине разницы сцепления покрышек с покрытием дороги, либо при установке «запаски», параметры которой будут значительно отличаться от хранящихся в памяти системы характеристик используемых шин. Помимо этого, большинство владельцев внедорожников, которые любят зимой погонять по пересеченной местности, устанавливают на колеса цепи для предотвращения скольжения. Такая полезная модернизация также влияет на точность сбора информации системой.

Зачастую TPMS срабатывает и при возрастании давления в покрышке (например, при наезде на препятствие), при этом индикатор продолжает светиться некоторое время, вводя в заблуждение водителя. В этом случае без визуального осмотра состоянии колес не обойтись. Однако после преодоления определенной дистанции (обычно это 25-35 км), датчики начинают работать стабильно, и индикация, оповещающая о наличии проблем, пропадает.

Однако можно отключить систему контроля давления в шинах. Для этого достаточно вынуть предохранитель, главное убедиться, что бы он больше не отвечал за другие системы грузового или легкового автомобиля.

Заметим, что индикатор может сработать сразу же при запуске мотора. При этом не стоит сразу же впадать в панику, поскольку для нормализации работы узла контроля давления следует проехать несколько километров. Если же владельцем транспортного средства соблюдены все условия для корректной работы системы, и при этом постоянно срабатывает оповещение о неисправности, скорее всего, неисправен один из элементов TPMS, либо необходима ее точная настройка. Разобраться с проблемой помогут специалисты СТО.

Что имеем в итоге?

Нельзя считать TPMS абсолютно бесполезной системой в конструкции современных транспортных средств, поскольку ее работа направлена на поддержание безопасности движения, экономичность автомобиля и продление эксплуатационного ресурса шин. Тем не менее, ложные ее срабатывания выводят из себя даже самых уравновешенных автовладельцев, заставляя постоянно подкачивать колеса и проверять давление внутри них механическим способом.

automorum.ru

Как работает TPMS — Датчики давления в шинах TPMS Russia

Как работает система контроля давления TPMS

Для контроля давления в шинах, авто производители используют два основных стандарта. Первый, это контроль за состоянием давления с использованием системы ABS, которая выявляет различия давления в колесах, по скорости вращения колеса. Система называется “Indirect”. Точность работы системы Indirect не высокая, тем более, что нет возможности отображения реального давления или температуры в колесе. Второй стандарт измерения, носит название “Direct’, т.е. непосредственный контроль, с использованием физических измерительных датчиков, внутри колеса. Именно он, признан основным на этот момент времени и является обязательным для всех автомобилей, выпускаемых для Европейской зоны, с ноября 2014 года. Поэтому, автомобили с системами контроля давления в шинах (TPMS) все чаще оказываются на рынке РФ, т.к. производители уже закладывают систему контроля давления в шинах, как обязательное оборудование для любой комплектации, например как систему ABS. Система TPMS (Tire Pressure Monitoring System) позволяет быстро и точно отслеживать давление в каждом из колес, даже в неподвижном, запасном колесе.

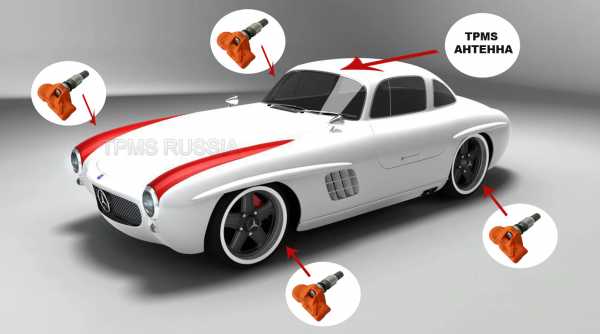

Схематично, систему TPMS можно описать как 4-ре колеса (или 5) с физическими датчиками, каждый из которых, работает совершенно автономно, транслируя информацию, уже которую обрабатывает приемник TPMS и выдает в различном виде на приборную доску или дисплей автомобиля. Это может быть контрольная лампа с числовыми показаниями давления или просто лампа, которая сигнализирует о падении (или превышении) давления от нормы, границы давления заданы в компьютере автомобиля. Датчик и компьютер автомобиля не имеют обратной связи, и система работает только в «одном» направлении – получение информации от датчика. Каждый датчик имеет свой, уникальный — индификационный номер (ID), который не повторяется, поэтому компьютер автомобиля получает информацию именно от своего датчика, ID которого занесен в бортовой компьютер, по аналогии с номером в телефонной книге. Датчик давления является передающим устройством, снабженным элементом питания. Батарея датчика рассчитана на нормальную работу 3-5 лет. При окончании срока работы батарее, датчик подлежит замене на новый.
