Синий провод на магнитоле – Лада 2109 Чернокрылка › Бортжурнал › Подключение магнитолы к замку зажигания или как аккумулятор садился за ночь

Подключение автомагнитолы. — DRIVE2

Основная ошибка при подключении автомагнитолы, подключение плюсового провода от прикуривателя. В результате падает мощность головного устройства, что видно по мигающей подсветке магнитолы на большой громкости и как следствие, заметно раньше появляются искажения в звуке. Поэтому автомобильную магнитолу необходимо подключить напрямую от аккумулятора, хорошим качественным проводом и дополнительным предохранителем, расположенным как можно ближе к аккумулятору.
Сразу отмечу, что у автомагнитолы два плюсовых провода, один желтый, который является силовым и отвечает за память магнитолы, второй красный, который является своего рода управляющим.
Черный провод магнитолы это минус (масса). Его можно подключить к кузову автомобиля (на массу), а лучше на минус аккумулятора, это позволит избежать появления наводок.
Синий провод REM, это управляющий провод, который при включении магнитолы, автоматически включает автомобильный усилитель или активную антенну.

Акустические провода, имеют по парные цвета, к каждой цветовой паре подключается определенный динамик:
Белая пара проводов — передний левый динамик
Серая пара — передний правый динамик
Зеленая пара — задний левый динамик
Фиолетовая пара — задний правый динамик
Каждая пара акустических проводов имеет монотонный провод и провод с черной полосой, черной полосой обозначается минусовой провод.
Очень важно соблюсти правильность подключения акустических проводов, в противном случае, при несоблюдении цветовой схемы – будет не корректна регулировка баланса, при несоблюдении полярности – задние колонки будут играть в противофазе, это проявиться отсутствием баса.
Рассмотрим две схемы подключения магнитолы, отличаются они между собой, только организацией подключения плюсовых проводов.

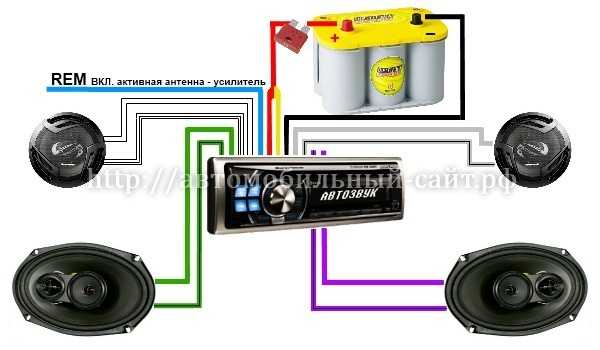

Простая схема подключения магнитолы:
В этой схеме плюсовые провода магнитолы соединяются друг с другом и подключаются к плюсу аккумулятора. Использовать эту схему можно в случае, небольшого потребления электричества магнитолой в режиме сна. Магнитола с большим потреблением, способна за пару дней стоянки автомобиля, полностью разрядить аккумулятор, в таком случае лучше использовать следующую схему. Подключение магнитолы через кнопку.

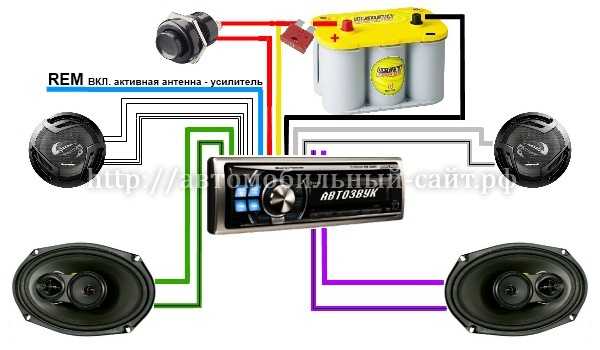

Данная схема, это лучший вариант, ручной контроль питанием магнитолой, настройки не сбиваются. Единственное, необходимо найти место под кнопку.
Помимо этих схем, магнитолу еще подключают через замок зажигания, но это крайне неудобно, без ключа в зажигании музыка не работает. Или через сигнализацию, тоже не всем подойдет.
Устанавливая магнитолу, не обрезайте провода, используйте ISO-разъемы и ISO переходники, это даст возможность быстрой и без проблемной замены магнитолы, при дальнейшей эксплуатации автомобиля.
Подключение магнитолы от Серебрекова Андрея.
«Хочу рассказать о простом способе подключении автомагнитолы. Желтый провод я подключил как положено к питанию 12в, а красный к габаритным огням .
Напряжение 12в габаритных огней около магнитолы не нашёл, поэтому подключил через реле, обмотку которого подключил к разъёму лампочки пепельницы.
1.При включении габаритов магнитола автоматически включается, причём с сохранённой памятью при выключении
2.При отключении габаритов автоматически выключается.
3.Теперь не забываю выключать свет .
4.Можно слушать на стоянке без включения зажигания.
5.Габаритные лампочки поменял на светодиодные (низкое потребление).»

Нравится 10 Поделиться: Подписаться на автора

www.drive2.ru

Как подключить автомагнитолу правильно своими руками (схема + видео)

Для начала стоит заметить, что неправильное подключение автомагнитолы может привести к получению некачественного звука слабой мощности или порче акустической системы. Если такое предостережение не пугает вас и есть огромное желание сделать все самому, тогда попробуем вместе разобраться в этом вопросе и понять, как правильно установить автомагнитолу. Для выполнения работы потребуется изолента, тестер и отвертка. По времени весь процесс установки может занимать от 5 минут до нескольких часов. Предложенные далее рекомендации применимы в 85% случаях сборки магнитолы.

Особенности монтажа

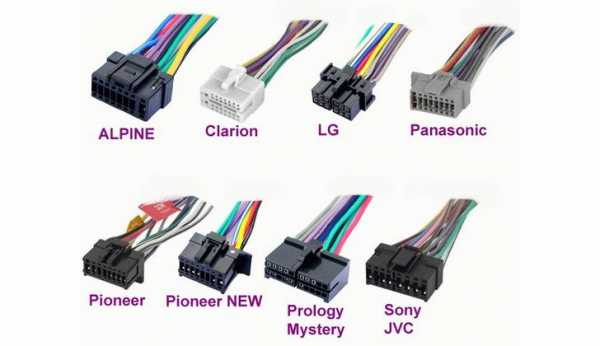

Стандартный ISO разъем современных магнитол

Автомобиль имеет несколько вариантов комплектации специальными разъемами и проводниками для установки аудиосистемы:

  1. Проводники в машине выведены на задние и фронтальные громкоговорители, при этом провода питания идут от аккумулятора, а плюсовой кабель оснащен отдельным предохранителем. Провода подключены к специальному разъему, который идентичен гнезду в магнитоле. Шнур от антенны также выведен и подходит к устанавливаемой аудиосистеме.
  2. Все необходимые провода для монтажа подведены и подключены к разъему, однако, штекер не подходит к гнезду автомагнитолы.
  3. В автомобиле отсутствуют проводники для громкоговорителей, а провода питания не выведены. Также провода могут быть в наличии, однако, неправильно подключены.

Подробно останавливаться на первом варианте не будем, поскольку здесь все понятно и требуется лишь соединить имеющиеся провода питания и вставить разъем. В любом случае необходимо обязательно проконтролировать, все ли готово для новой аудиосистемы и убедиться, что проводка и динамики соответствуют выдаваемой мощности магнитолы.

Рассмотри подробно второй вариант, когда разъем проводки автомобиля не совпадает с гнездом аудиосистемы. Проблема состоит в том, что практически каждая фирма устанавливает на свои магнитолы индивидуальные виды разъемов для подключения. Различные модели одного производителя могут иметь совершенно разные выходы. При этом чаще всего автомагнитола поставляется вместе с отдельным переходником под ISO стандарт.

Прежде чем выполнять какие-либо действия для устранения неполадки, необходимо окончательно убедиться, что переходника нет в комплекте или он не подходит. Из такой затруднительной ситуации можно выйти двумя способами:

  • Правильным и надежным вариантом будет приобретение ISO-переходника под электрическую разводку автомобиля. Проблем с поиском и приобретением точно не возникнет, поскольку сейчас на рынке их продается большое множество;

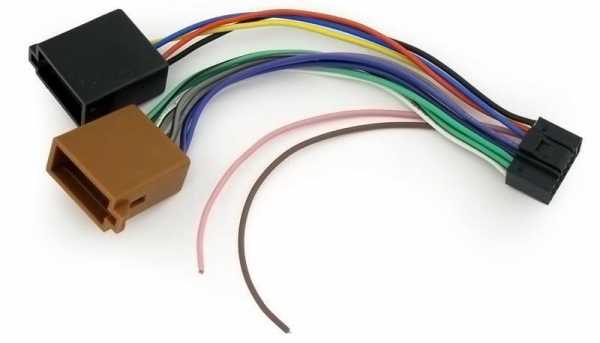

    Подобный ISO-переходник продается в любых магазинах автоаккустики

  • Этот метод нежелательный и не самый лучший, однако, как показывает практика, очень распространен среди технических центров и автомобилистов. Он предполагает демонтаж разъемов и скручивание проводов напрямую. Для начала стоит убедиться, что провода от магнитолы совпадают по цвету с определенными проводами на автомобильном разъеме. Если все нормально и они идентичны, тогда следует отключить аккумуляторную батарею и затем кусачками отсоединить разъем машины и аудиосистемы.

Для предотвращения путаницы разъем необходимо подсоединить к магнитоле и откусить оставшуюся часть. Соединение проводов аудиосистемы и автомобиля выполняется в соответствии с цветовой маркировки. Соединения лучше всего пропаять, а после этого изолировать с помощью термоусадочного кембрика.

В том случае, когда цвета проводов отличаются и не совпадают, потребуется осуществить их прозвонку, а также, скорее всего, нужно будет прокладывать недостающие провода.  Для выполнения этого действия следует вооружиться тестером или специальным мультиметром с пищалкой и отдельной батарейкой на 9 вольт.

Внимание! Любые манипуляции с проводкой осуществляются только при отключенном аккумуляторе!

Подробно останавливаться на процессе прозвонки мультиметром мы не будем. Рассмотрим, зачем нужна батарейка и как она применяется.

Если прозванивать громкоговорители и не отключать при этом от них проводов, должны звониться два провода. Это будет пара под конкретный динамик. Именно для определения их полярности понадобиться батарейка. Она подключается к паре проводов, а дальше необходимо следить за движением диффузора громкоговорителя.

Если диффузор двинулся наружу, значит, полярность выбрана правильно. Провод, который был подсоединен к плюсу батареи маркируется как «+», а к минусу – «-». Если диффузор втянулся, значит, полярность выбрана неправильно и пометить провода необходимо наоборот. Батарейка подключается к динамику всего на одну секунду.

Маркировка и цветовое обозначение проводов

Установка автомагнитолы своими руками потребует знаний о маркировке проводов:

  • Черный (обозначается GROUND или GND). Минус аккумуляторной батареи;
  • Красный (маркировка АCC или А+). Плюс замка зажигания;
  • Желтый (обозначается ВАТ или В+). Плюс от аккумуляторной батареи;
  • Белый с полосой (маркировка FL-). Минус переднего левого динамика;
  • Белый без полосы (обозначается FL+). Плюс переднего левого динамика;
  • Серый с полосой (маркировка FR-). Минус правого переднего динамика;
  • Серый без полосы (обозначается FR+). Плюс правого переднего динамика;
  • Зеленый с полосой (маркировка RL-). Минус левого заднего динамика;
  • Зеленый без полосы (обозначение RL+). Плюс левого заднего динамика;
  • Фиолетовый с полосой (маркировка RR-). Минус правого заднего динамика;
  • Фиолетовый без полосы (обозначение RR+). Плюс правого заднего динамика.

Помимо основных проводов аудиосистема может иметь и дополнительные, скажем синий с белой полосой или без полосы, который предназначен для подключения антенны, оранжевый – для включения подсветки и другие.

Как подключить автомагнитолу

Рассмотри в деталях вариант, когда установку и подключение аудиосистемы нужно выполнять с нуля. На первом этапе необходимо купить полный комплект проводов для подключения громкоговорителей и питания. Длина проводов зависит от особенностей автомобиля и выбранного способа монтажа. Лучше всего, когда они максимально короткие и не имеют дополнительных скруток. Хорошим решением будет приобретение медных многожильных проводов, имеющих силиконовую изоляцию. Их толщины должно хватать для обеспечения максимально эффективной работы аудиосистемы. Провода питания сечением 4 мм. кв. подойдут для автомагнитолы мощностью до 120 Вт. В этом случае проводов на динамики сечением 1-2 мм. кв. вполне достаточно.

Плюсовой провод питания должен иметь толщину не менее 4 кв.мм. и быть снабжен предохранителем

Зачастую в одном комплекте с громкоговорителями имеются соединительные провода, которые не соответствуют требуемой толщине.

Подключение динамиков

Современные аудиосистемы чаще всего рассчитаны на обслуживание 4-х динамиков. Это два задних громкоговорителя и два передних. Магнитолы, выдающие мощность 30 Вт и более на один канал, имеют четыре пары проводов. Для каждой пары характерна своя цветовая маркировка. Также в каждой связке есть провод без полосы (плюс) и с полосой (минус).

Не стоит путать полярность, хотя это и не так страшно. Категорически запрещено заземлять на массу провод с полосой (минус), который идет от магнитолы, поскольку он абсолютно не имеет отношения к общей массе автомобиля. Сами громкоговорители оснащены двумя клеммами (одна узкая, другая широкая). Магнитолы слабой мощности могут иметь только одни плюсовой провод на каждый динамик. В такой ситуации минус динамиков необходимо подключать на общий минус аудиосистемы. Плюсовой провод, идущий от автомагнитолы, крепится к широкой клемме, а минусовой – к узкой.

При подключении динамиков следите за полярностью, это позволит добиться лучшего звука

Правильной фазировке стоит уделить особое внимание. Если подключение плюсов и минусов правильно выполнено, то можно рассчитывать, что никаких проблем не возникнет, и аудиосистема будет работать исправно. При этом может возникнуть ситуация, когда качество звучания  не соответствует требуемым ожиданиям. Звук есть, громкость отличная, однако, низкие частоты практически не ощущаются, а увеличение басов абсолютно ничего не меняет.

Описанные обстоятельства являются признаком неправильной фазировки. Необходимо будет очень внимательно проверить соединительные провода, и в тех местах, где необходимо, переподключить их.

Существует и другой более простой путь отследить правильность фазировки:

  1. Звук требуется перевести полностью на передние динамики, а дальше установить баланс на один динамик, например, на правый. Громкость нужно увеличить до максимальных показателей или до момента появления заметных искажений.
  2. Далее баланс следует перевести в среднее положение, тем самым распределив громкость равномерно между левым и правым динамиком. Если фазировка сделана правильно, то общая громкость значительно увеличится. Незначительное повышение громкости, отсутствие ее увеличения или полное исчезновение низких частот говорит о неправильной фазировке. Тогда нужно на одном динамике поменять местами провода. Идентичную процедуру следует повторить и на заднем ряде динамиков.

Схема подключения магнитолы

Практически все современные автомобильные магнитолы применяют для подачи питания три провода желтого, красного и черного цвета. Минусу аккумулятора соответствует черный провод. Желтый является плюсом аккумуляторной батареи и питает силовые потребители энергии. Если по определенным причинам желтый провод испортился, необходимо его полностью поменять на новый соответствующего сечения. Красный провод является плюсом замка зажигания.

Подробная схема подключения автомагнитолы

Для начала стоит разобраться с подключением черного и желтого провода. Многие автомобилисты подсоединяют черный провод в первый свободный болт на массу, а желтый подключается от замка зажигания или прикуривателя. На самом деле этот способ неправильный.

Подсоединив эти провода к аккумулятору можно получить качественный звук большой мощности. Сами провода лучше всего брать многожильные, медные толщиной от 4-х кв. мм. Отступив 30-40 см., на желтом проводе устанавливается предохранитель на 10-20 А с хорошей изоляцией. Плюсовое значение имеет и красный провод, однако, соединять его требуется с замком зажигания. А если быть предельно точным, он подключается к цепи, на которую подается напряжение в положении ключа ACC.

Бывает, что автолюбители подключают вместе желтый и красный провод. Преимуществом таких действий является то, что аудиосистема постоянно работает и не зависит от включения или выключения зажигания. Конечно, минусом в этом случае будет то, что магнитола все время находится в режиме ожидания. Это повлияет на работу аккумулятора. Скорость разряда батареи увеличится. Этот показатель зависит от каждой отдельно взятой магнитолы, поэтому конкретно рассчитать, как быстро будет посажена батарея достаточно проблематично.

Подключение антенны

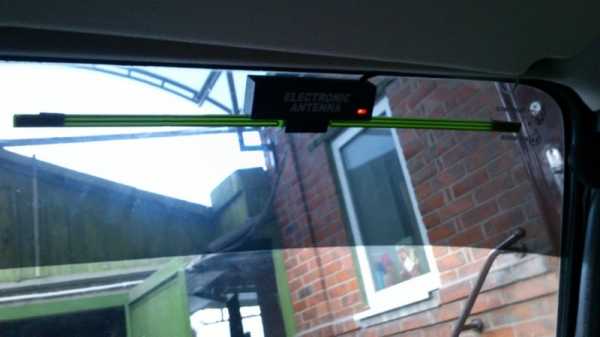

Внешний вид активной внутрисалонной автомобильной антенны

Антенна бывает пассивного и активного вида. Подключить пассивную антенну очень просто. Для этого необходимо всего лишь вставить штекер в соответствующее гнездо. А вот с установкой активной антенны нужно немного потрудиться, поскольку к ней нужно подвести питание. У большей части современных автомагнитол предусмотрен специальный выход. Он представляет собой синий провод с белой полосой или без полосы, который имеет обозначение REM, ANT или AMP. Таких проводов иногда бывает два. Они отвечают за включение приборов, работающих только в момент использования аудиосистемы. В нашем примере именно антенна и является таким прибором.

Затронутый вопрос, как подключить магнитолу, и направление автозвука не просто является темой отдельной статьи. На самом деле это целая наука, для изучения которой существует огромное количество пособий, информации и книг. В предложенной статье мы постарались остановиться только на самых важных аспектах и деталях установки аудиосистемы.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

ktonaavto.ru

Прозвонил проводку под магнитолу — бортжурнал Mitsubishi Pajero high wagon 1987 года на DRIVE2

В общем я понятия не имел какой цвет провода что означает. Тем более что под центральной панелью было огромное количество не нужных проводов и переходников. Вооружившись лампочкой на 12 вольт, начал прозванивать. Т.к для задних колонок я вывел отдельные провода, то задача была найти постоянный плюс, плюс от зажигания, и выводы под передние динамики.

Итак:
Постоянный плюс (используется для памяти магнитолы, основной провод по которому идёт ток во время работы жёлтый провод соответственно) — КРАСНО-ЧЁРНЫЙ провод в штатной проводке*

Питание от замка зажигания (активный плюс, подающийся на магнитолу, красный провод) СИНЕ-БЕЛЫЙ В КОРИЧНЕВУЮ точку в штатной проводке*

Масса как обычно берётся от шасси

Передний левый динамик БЕЛО-СИНИЙ провод + в штатной проводке; ЧЁРНО-СИНИЙ — в штатной проводке**

Передний правый динамик БЕЛО-КРАСНЫЙ провод + в штатной проводке; ЧЁРНО-СИНИЙ В КОРИЧНЕВУЮ ТОЧКУ -в штатной проводке **

Примечания.
* — постоянный плюс нужен для памяти магнитолы, этот провод окрашен в жёлтый цвет, и имеет самое толстое сечение. Сначала я думал, что для работы магнитолы используется красный провод (и я думал, почему он тоньше?) Но так в штатной проводке присутствует СИНЕ-БЕЛЫЙ-В КОРИЧНЕВУЮ ТОЧКУ, и он является активным плюсом (в штатной проводке), то должно быть красный провод магнитолы это входной активный плюс, а вся напруга идёт через тот самый провод памяти (поэтому и имеет толстое сечение)

**- провода ЧЁРНО-СИНИЙ и ЧЁРНО-СИНИЙ В КОРИЧНЕВУЮ ТОЧКУ парные. Поэтому что бы узнать, а какой именно из двух одинаковых минусовых проводов подходит к правой и левой передней колонке, достаточно их прозвонить весьма лёгким способом. К магнитоле по штатной проводке подводятся два активным плюса, один из них напрямую подсоединяем к предполагаемому минусу, и идём на другой конце провода с лампочкой. Подключаем лампочку к минусовому выходу под динамик (по которому идёт напряжение от активного плюса), и замыкаем лампу об кузов. (Зажигание должно быть включено)
После прозвонки остаются два «лишних» минуса, которые «не подошли» к передним колонкам, следовательно они используются для задних колонок. ЧЁРНО-СИНИЙ левый задний ЧЁРНО-СИНИЙ В КОРИЧНЕВУЮ ТОЧКУ задний правый.

www.drive2.ru

Схема подключения автомагнитолы, распиновка разъема магнитолы, полярность динамиков для чайников

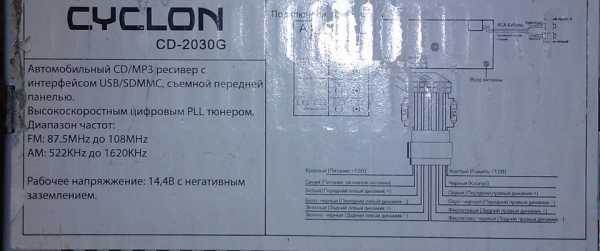

Если Вам попалась в руки автомагнитола которую необходимо установить, а схема подключения — распиновка отсутствует. Нужно обратить внимание на цвет проводов который идет от магнитолы. Цвет проводов разъема это стандарт ISO который соответствует всем головным устройствам.

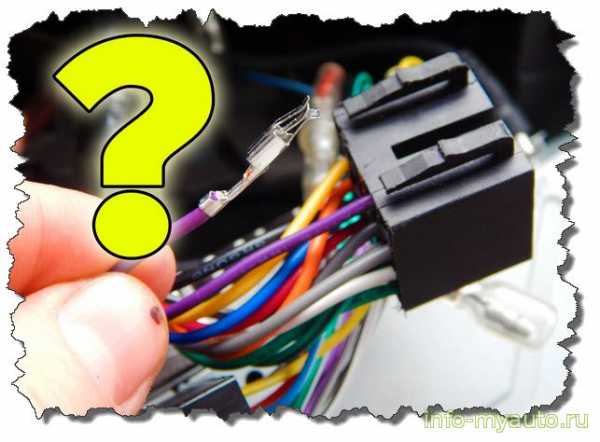

Берем в руку на первый взгляд «страшный» пучок проводов и разбираемся, что означает и подключает каждый провод.

Черный – Минус
Красный – Плюс постоянный
Желтый – подключаем к замку зажигания – положение ON появляется плюс. Для любителей слушать музыку без ключа зажигания нужно  скрутить красный и желтый вместе и на постоянный плюс. Но имейте ввиду почти во всех магнитолах при таком включении и идет потребление 100-200ма тока
Синий – при включенной магнитоле появляется плюс, слаботочный выход — подсветка

На китайских магнитолах красный и желтый провод может быть перепутан местами, после выключения зажигания настройки автомагнитолы будут сбрасываться.

4 выхода на колонки

Светлые провода – передняя акустика

Белые передние левая
Серые передние правая

Темные провода – задняя акустика

Фиолетовые – задняя правая
Зеленые – задняя левая

Определяем правильное расположение динамиков. Например к головному устройству подходит 8 проводов и понять какая колонка передняя или задняя достаточно трудно.

Берем обычную пальчиковую батарейку АА или ААА и подключаем на 1 сек к проводам каждой колонки. Динамик будет издавать скрип. Таким способом Вы с легкостью определите какой динамик, где находится слева или справа.

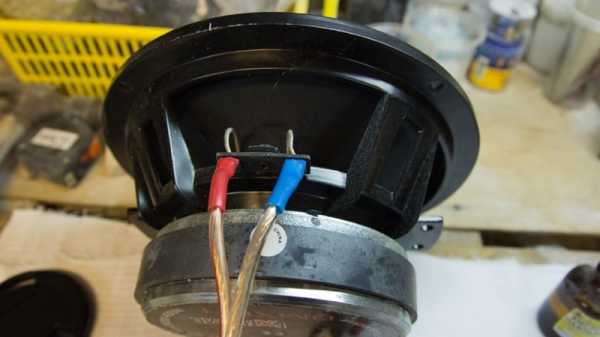

Как определить полярность динамиков

Также прижимаем провод к батарейки АА (на которой указан где -, а где +), если диффузор выдвинулся вверх, то полярность правильная, то есть провод который касается плюс на батарейке будет соответствовать плюсу на динамике.  Если диффузор динамика ушёл вниз, в этом случае плюс колонки будет на минусовом контакте батарейки.

www.info-myauto.ru

правильно подключил магнитолу — бортжурнал Лада 2112 Simple Clean 2004 года на DRIVE2

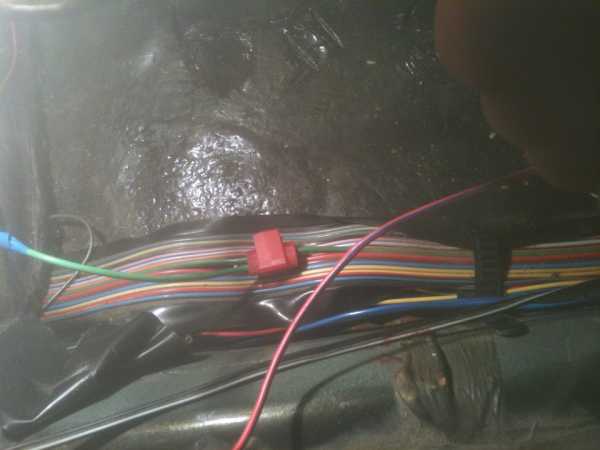

Решил таки разобраться с соплями проводов магнитолы и подключить всё, практически, по ПУЭ) Протянул плюс и минус от аккумулятора проводом пв3(пугв) 6кв.мм. Плюс через предохранитель сразу после аккумулятора, взял в два раза больше, чем на магнитоле, на 20А. Далее разбирался с колодкой, магнитола у меня старенькая sony cdx r3300, в принципе все в ней меня устраивает, только вот не usb, не aux выходов у нее нет, но о решении этой проблемы в следующей записи.

сопли)


По цветам проводов:
есть общепринятые стандарты

у меня желтый и красный были подключены на постоянный «+», из минусов данного подключения-магнитола потребляет больший ток в режиме ожидания, даже со снятой панелькой. Я переделал, желтый оставил на новый «шестиквадратный» провод, красный прицепил к серому проводу блока БСК, там появляется плюс, когда вставляется ключ в замок зажигания, сделал так для себя удобней, т.к. панельку я не снимаю, нужно было вручную выключать, а так минус одно движение), ключ достал и магнитола выключилась, при этом сохраняя все свои настройки.
Синий провод. Предназначен для активной антенны, либо антенны с электроприводом, у меня уже была правильно подключена, поэтому идем дальше.
Провод REMOTЕ (тоже синий, может быть синий с белой полосой, у меня на нем была бирка REM). Его кинул на свежеприобретенный усь, чуть позже добавлю кнопочку, для принудительного отключения, не зависимо от работы магнитолы.
Черный к новому шестиквадратному проводу на массу.

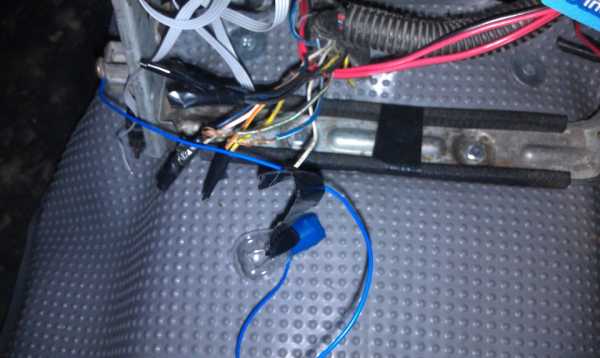

И остался у меня один голубой провод, был без опознавательных знаков, в инете нашел инфу, что данный провод предназначен для автомобильных гарнитур, при подаче на него «-» магнитола переключается в режим АТТ (аттенюатор). Его решил использовать для уменьшения громкости при включении задней передачи (у родителей на шкоде так, удобно). Подключил через обычное 4-х контактное реле

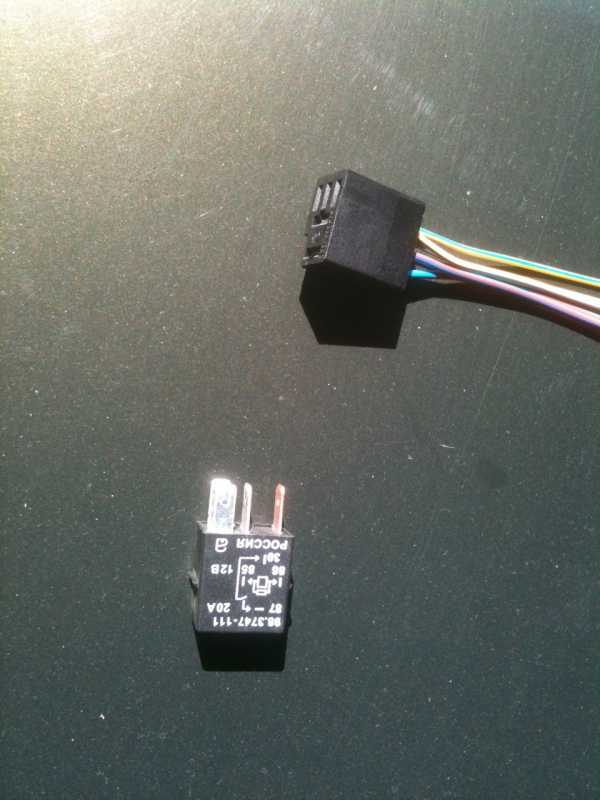

калинореле и калиноколодка под реле)


(купил калиновское, оно поменьше), 85 контакт на «+» от сигнала задних фонарей (подключился к жгуту под накладкой порога со стороны водителя, зелёный провод), 86 и 87 соединил и подключил на массу, 30 контакт на голубой провод магнитолы.

Включил, попробовал, порадовался) еще одна капелька комфорта в тазик)

www.drive2.ru

Chevrolet Lacetti DеrZкая (.V.) › Бортжурнал › Подключение магнитолы. Что, куда и как?

В общем на днях буду впервые подключать майфун в машине. Опыта ноль, платить дядям в автосервисе — нет желания (сам для себя всегда сделаешь на совесть).
В общем вопросы:
— Как соединять провода ISO-разъема с проводами разъема на магнитоле?
— Какой провод отвечает за подсветку майфуна (вроде оранжевый ISO, но его вроде надо переставлять в какой-то разъем)?
— Где найти схему универсального адаптера для кнопок на руле (в магазине то продают по 2200 р.)? На сайте wheelremote (у Intela с lacetti-cluba) нету схемы проводного пульта((

В общем пока не найду ответы — подключать не полезу.
Кстати нашел тут парт номер клипс лицевой панели 94530631. Есть в экзисте. Думаю многим пригодится, потому как эти хрени (судя по инфе на форуме) частенько улетают в глубь торпеды.

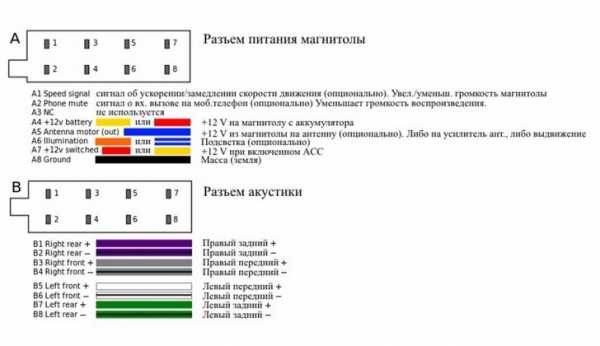

Раскладка проводов в разъемах ISO и магнитолы. Делал оч долго сию картинку, дабы было ясно что где. Теперь осталось выяснить как соединять.

Кстати сине-белый провод разъема магнитолы (нижние провода) имеет бирку SYSTEM REMOTE CONTROL (что бы это значило?).

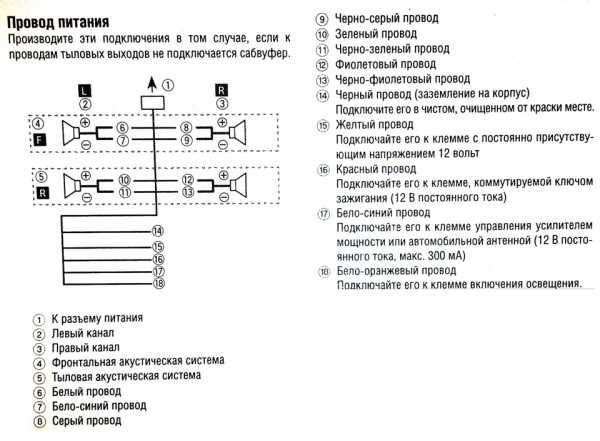

Описание из инструкции

Нравится 26 Поделиться: Подписаться на машину

www.drive2.ru

цвета, оранжевый, какие куда, reverse, желтый, красный, для чего он, синий, ill, розовый

Для коммутации головного акустического оборудования используются жгуты кабелей, покрытых изоляцией различных оттенков. Цветовое обозначение проводов магнитолы позволяет корректно подключить проигрыватель и дополнительные устройства. Цветовая гамма защитного слоя стандартизирована в соответствии с требованиями ISO, что обеспечивает совместимость разъемов на магнитолах и автомобильных жгутах.

Оранжевый провод

Оранжевый провод предназначен для изменения интенсивности подсветки дисплея совместно с лампами элементов, расположенных на панели приборов. Кабель подсоединяется к положительному выводу потенциометра регулировки или к патрону лампы подсветки штатной розетки или прикуривателя. На части машин обеспечивается автоматическое снижение яркости при активации габаритных огней или фар головного освещения. Если пользователь не планирует использовать функцию, то идущий от магнитолы кабель скручивается и аккуратно фиксируется на жгуте или штекере.

На некоторых магнитолах шнур имеет обозначение ill или lamp, цвет изоляции в этом случае произвольный. Возможно использование 2 отдельных кабелей, обеспечивающих подачу отрицательного и положительного питания. При этом минусовый шнур не связан с кузовом автомобиля.

Желтый провод

Желтый провод имеет увеличенное сечение жилы и утолщенную изоляцию, предназначается для коммутации головного устройства с аккумулятором, подача питания производится в постоянном режиме. Благодаря увеличенному диаметру обеспечивается подача тока без риска перегрева элемента. Для защиты оборудования от короткого замыкания в цепи имеется штатный предохранитель ножевого типа. Устройство размещается в гнезде на задней стенке магнитолы, номинал зависит от мощности встроенного усилителя.

При использовании отдельного провода, выведенного к положительной клемме батареи, рекомендуется дополнительно защитить цепь. Предохранитель монтируется в отдельном корпусе на расстоянии 300-400 мм от клеммы аккумулятора. Прокладка кабеля выполняется вдоль штатных жгутов проводки, для соединения шнуров в единую магистраль используются пластиковые хомуты. Для ввода в салон применяются штатные отверстия, имеющиеся в моторном щите автомобиля.

Желтый и красный провод

Желтый и красный провода отвечают за подведение положительного питания. Отличием красного провода (имеющего увеличенное сечение) является способ коммутации через замок зажигания. При повороте ключа в положение ACC обеспечивается подача положительного сигнала 12 В, обеспечивающего работоспособность устройства. Допускается прямое соединение кабеля с положительным полюсом аккумулятора, но в этом случае магнитола остается в активном состоянии и способствует ускоренной разрядке батареи.

Кабель с изоляцией красного цвета обеспечивает сохранение настроек головного устройства при отключенном зажигании. При некорректном подключении происходит сброс параметров проигрывателя, которые приходится настраивать заново после каждого запуска силового агрегата автомобиля. Для подсоединения к отрицательному полюсу батареи (кузову) применяется проводник, покрытый изоляцией черного цвета. Кабель выводится к ближайшему болту «массы», приваренному к кузову. Крепление производится при помощи клеммы, которая поджимается 6-гранной гайкой.

Синий провод

Синий провод обеспечивает подачу управляющего сигнала к антенному усилителю или электроприводу, который выдвигает штырь приемника сигналов из полости крыла. Если автомобиль не оснащается подобным оборудованием, то кабель аккуратно скручивается и изолируется. Цвета проводов, расположенных на блоке электрического привода антенны, зависят от модификации автомобиля.

Также синяя изоляция применяется для защиты шнура, который нужен для управления внешним усилителем. Подобная цветовая схема используется на головных устройствах Sony. При активации проигрывателя через кабель «ремоут» подается управляющий импульс, обеспечивающий начало работы внешнего усилителя и акустики. После выключения двигателя и прекращения работы магнитолы автоматически обесточивается и усилитель, обеспечивая сохранение заряда аккумуляторной батареи транспортного средства.

Сине-белый провод

Голубой и белый цвета изоляции применяются для маркировки кабеля, используемого для управления слаботочным внешним оборудованием. Положительный сигнал появляется на кабеле только после включения головного акустического устройства. Допустимый ток, передаваемый по шнуру, не превышает 200 мА. При повышенной нагрузке происходит перегрев и необратимое разрушение электронных контроллеров, расположенных внутри проигрывателя. Если пользователь намерен коммутировать мощное оборудование, то требуется ввести в цепь разгрузочное реле.

Розовый провод

В наборе проводов для автомагнитолы может встречаться кабель, покрытый защитным слоем розового цвета. Элемент применяется на головных устройствах, способных воспроизводить видео. Используется для коммутации внешней камеры заднего вида, обеспечивая трансляцию сигнала. При использовании подобного оборудования требуется обеспечить совместимость сигналов, в противном случае изображение на дисплее будет перевернутым.

Для обеспечения питания камеры применяется провод Reverse, позволяющий включить трансляцию сигнала при использовании передачи заднего хода. Шнур коммутируется к цепям подачи питания на лампы заднего хода. При использовании штатного парктроника возможно подсоединение кабеля к разъему контроллера.

В конструкции головного устройства может использоваться дополнительный жгут, обеспечивающий снижение громкости звучания при включении передачи заднего хода. Этот же кабель, покрытый изолятором желто-черного цвета, отвечает за отключение трансляции при поступлении телефонного звонка. Если автомобиль не оснащен блоком для подключения мобильного телефона, то шнур не используется.

Также в состав жгута входит 8 кабелей, предназначенных для коммутации тыловых и фронтальных громкоговорителей. При использовании компонентной акустики требуется подсоединять элементы на общий канал, при этом контролируя сопротивление и мощность. Все отрицательные выходы от катушек колонок должны подаваться на соответствующие разъемы усилителя.

Не допускается объединение полюсов в единую магистраль и замыкание узлов на кузов автомобиля.

Для установки низкочастотных динамиков применяется отдельный провод, проложенный самостоятельно. На некоторых автомобилях сабвуфер является штатным устройством, размещенным в нише для запасного колеса или внутренней полости его диска. Для коммутации используются отдельные кабели, цвет изоляции зависит от модели транспортного средства.

На штатных магнитолах встречается плоский шлейф, предназначенный для передачи информации на дисплей, выведенный в отдельный карман на панели приборов. Жгут состоит из большого числа проводов, покрытых изоляцией белого и серого цвета. За счет защитного слоя обеспечивается монолитность изделия. Шлейф крепится специальными зажимами, обеспечивающими надежный контакт и защиту от влаги.

Некоторые головные устройства Pioneer имеют дополнительный кабель, предназначенный для подключения охранного комплекса. Шнур подсоединяется к штекеру, точка коммутации имеет обозначение Alarm. Использование на автомобиле цифровой шины CAN или K-Line требует подключения в цепь и магнитолы. Для этого применяются отдельные шнуры, выведенные в общий коммутационный разъем.
