Рулевая рейка является частью рулевого механизма. Она представляет собой силовой агрегат, распределяющий усилия колесам. Согласно мнению некоторых экспертов, этот узел один из наиболее уязвимых в Форде Фокус 3. Это объясняется высокой механической активностью агрегата.
Причины выхода из строя рулевой рейки могут быть разнообразны. Проще всего их установить не гадая, а пройдя качественную электронную диагностику. По опыту мастеров автосервисов, у Форд Фокус 3 главнейшими проблемами рулевой рейки выступают:
Рулевая рейка может повредиться при попадании Форд Фокус 3 в яму на скорости. После этого может также появиться характерный стук. Ремонт производится путем замены деталей, пришедших в негодность. Рекомендуется, раз уж узел разбирается, заменять детали на усиленные, менее подверженные износу, коррозии. После ремонта, и замены деталей стук прекращается и рулевой механизм работает без замечаний.
Для проведения ремонта рулевая рейка на Ford Focus 3 может быть демонтирована в СТО или самостоятельно, при наличии всего необходимого в вашем гараже. Алгоритм прост:
Дальше необходимо разобрать узел полностью, почистить от загрязнений и коррозии, промыть. При обнаружении коррозии на штоке, его необходимо извлечь и восстановить его поверхность. Эта процедура может убрать стук в рейке Ford Focus 3. Также заменить придется все поврежденные детали.
После замены, собираете рулевую рейку и устанавл
иваем ее на место. Все собираете в обратном порядке. Прикрутите подрамник и промойте систему. Ремонт окончен. Если все прошло верно и других проблем с рулевым механизмом вашего Форда Фокус 3 нет, стук и течь должны быть устранены успешно.
Однако, оказывается, что не все неполадки с рулевой рейкой можно так просто решить. Так, владельцы Форд Фокус 3 столкнулись с такой проблемой: появление стука в рулевой рейке при езде на небольшой скорости, в основном по неровной дороге.
Интересно, что обращения в сервисы толком никакого результата не давали. Официальные представители даже заявляли, что это не проблема, а такая особенность, присущая модели. То есть, стучит, значит так и должно быть! Другим предлагалась замена рейки, однако, такое решение было по карману не каждому.
Оказалось, что такая проблема существует у многих владельцев этой модели. Настолько многих, что руководство компании-производителя в 2012 году официально разбиралось в проблеме. В своем письме к обладателям проблемных автомобилей Форд Фокус 3 компания обещала принять решение по неисправному агрегату.
В итоге вопрос был решен. Проблема была выявлена специалистами компании и с рулевой рейкой была проведена работа по ее модернизации. Все официальные дилеры получили распоряжение о необходимости безоговорочной замены детали при обращении автовладельца Форд Фокус 3 с подобной проблемой.
Итак, при появлении стука в районе передней подвески Ford Focus 3, нужно просто обратиться в сервис и пройти специальную процедуру диагностики неисправности. Если подтверждается, что в машине именно эта проблема, рейка подлежит замене.
Ввиду того, что проблема была решена не сразу, а среди пострадавших владельцев Ford Focus 3 оказались весьма умелые техники, то появился ряд способов, как на СТО или самостоятельно, при наличии неплохо оборудованного гаража, можно ликвидировать стук рулевой рейки.
Так, ремонт проводился путем подтягивания подпятника на рейке и нанесения на него специального резьбового герметика.
Другие народные мастера, а по совместительству водители Ford Focus 3 выяснили, что вся проблема кроется в конструкции рейки и материалах, используемых для ее изготовления. У большинства машин шток рейки, к которому прикреплены рулевые тяги, двигается в капролоновой втулке (прочный пластик в повышенной износостойкостью), с противоположной же стороны он поджат сферическим башмаком. На Ford Focus 3 стоит металлическая втулка со скользящим покрытием (тефлоном). Здесь-то и образуется солидный зазор. Так что, если пошевелить на поднятом Ford Focus 3 правую рулевую тягу, стук не заставит себя ждать.
Просто подтянуть рейку, убирая зазор не получится, так как небольшой зазор (от 0,1 до 0,2 мм) все-таки нужен. В противном случае можно сильно ускорить процесс износа червячной пары и может быть даже опасно, как отмечают специалисты. В общем, как видно, предыдущий способ (ремонт с подтягиванием) не приветствуется.
Для того, чтоб ликвидировать стук, специалисты самостоятельно изготавливают дополнительную (к металлической с тефлоновым покрытием) капролоновую втулку. Дополнительной называем ее, так как родную можно не вынимать, а просто дополнить ее новой.
После такого апгрейда и сбора узла на место ремонт окончен и к рейке возвращаться, по словам эксперта, больше не придется, ничего больше не стучит.
Решение проблемы со стуком в Рулевой рейке Форд Фокус 3 ЭУР
О рулевой рейке форд фокус 3
Стук в Рулевой рейке (ЭУР) Форд Фокус 3
Форд Фокус 3 стук рулевой рейки
СТУК РУЛЕВОЙ РЕЙКИ В ФОРД ФОКУС 3
Андрей Павлюк
Поделиться:
fordprof.ru
Автомобили Ford Focus третьего поколения оснащены рулевой рейкой с электрическим усилителем. С одной стороны, современные ЭУРы обладают рядом преимуществ относительно гидравлических версий усилителей. Но с другой – технология ремонта требует более высокого уровня квалификации мастера и более технологичного оборудования.
Рулевая рейка на автомобиле Форд Фокус третьего поколения крепится к подрамнику. После принятия решения о ремонте выполняется ее демонтаж. Далее производится разборка, которая следует параллельно с выбраковкой внутренних элементов рейки. После того как рейка разобрана и известен масштаб неисправностей, оценивается целесообразность ее ремонта. Зачастую множественные неисправности устранять дороже, чем установить новую или восстановленную рейку.
Наш автосервис уже несколько лет профессионально занимается ремонтом рулевых реек автомобилей Форд Фокус 3. Мы в своей деятельности за годы практики создали хорошо отлаженную схему работы, которая включает в себя следующие пункты:
Важно! Помните, что рулевая рейка автомобиля – важный и ответственный узел. Поэтому любые ремонтные работы должны проводиться только квалифицированными специалистами.
Рулевая рейка автомобиля Ford Focus 3, несмотря на высокую технологичность, довольно часто выходит из строя. Рассмотрим основные неисправности и причины, их вызывающие:
Важно! Избыточный люфт не всегда появляется из-за проблем в рулевой рейке. Проблема может быть связана с износом рулевых наконечников и тяг, недостаточной затяжкой болтов крепления рейки, выработкой в шарнире рулевой колонки.
При появлении любой из вышеизложенных причин необходимо как можно быстрее пройти диагностику, так как проблемы с рулевой рейкой дешевле и проще решить, если они своевременно обнаружены.
Профилактическая поездка на СТО для проверки узлов рулевого управления не бывает лишней. Однозначно проводить диагностику нужно при появлении следующих признаков:
Важно! Производитель установил величину допустимого люфта для автомобилей Ford Focus 3 в 17 мм по окружности рулевого колеса. Если люфт превышен – в рулевом управлении имеются неисправности.
Сеть наших станций технического обслуживания располагает всем необходимым оборудованием для профессиональной диагностики. Изначально мы проводим визуальный осмотр состояния рулевой рейки Фокус 3. Проверяется наличие люфтов. К диагностическому разъему подключается компьютер, и считываются ошибки ЭУРа. Также проверяются рабочие параметры ЭУРа и корректность показаний задействованных датчиков.
Уже на этом этапе с большой долей вероятности выдается заключение о неисправностях и возможных путях ремонта.
gidravto.ru
Рулевая рейка на Форд Фокус 3 – это специальный механизм, который обеспечивает взаимосвязь между рулем и передними колесами. Поломка устройства может сказаться на роботе всей машины, поэтому оттягивать с ремонтом категорически не рекомендуется. Кроме того, неисправность рулевой рейки на Форд Фокус 3 может привести к аварийной ситуации на дороге.
Как множество других деталей, рулевая рейка на Форд Фокус 3 способна выходить из строя. В большинстве случаев это связано с частой ездой по неровным дорогам. Помимо этого, поломка может быть связана со следующими факторами:
Избежать поломки на Форд Фокусе 3 можно, если стараться избегать вышеупомянутых факторов.
В большинстве случаев поломка механизма происходит на отрезке между зубчатой основой механизма и шестерней. Именно на этот узел приходятся больше нагрузки. Порой можно обойтись простой регулировкой упорной гайки. Но в случаи механического повреждения зубчиков или шестерни потребуется заменить детали на новые. Выходить из строя может также наконечник тяги или шаровой наконечник. Их также потребуется заменить. Как правило, эти все нюансы проверяются на СТО.
ВАЖНО! Не стоит проводить регулировку гайки на Форд Фокус 3 самостоятельно. Ведь не имея опыта, вы можете только усугубить проблему или даже вызвать аварийную ситуацию на дороге. Обратитесь за помощью к нам, здесь вам помогут справиться с любой проблемой в кротчайшие сроки.
Если у вас вышла из строя рулевая рейка, то вы это сразу почувствуете. Быть уверенным на все 100%, что проблема связана именно с этим устройством можно только после диагностики в специализированном центре.
На сегодняшний день есть ряд признаков, с появлением которых можно предположить, что рулевая рейка вышла из строя:
При появлении этих признаков, следует немедленно обратиться в сервисный центр для проведения диагностики рулевого механизма. В нашей мастерской опытные автослесари смогут осмотреть установку в кротчайшие сроки. В случаи поломки они проведут ремонт рейки и при необходимости помогут подобрать новый механизм.
Диагностика, так же как и ремонт рулевой рейки – это длительный и кропотливый процесс. На автомобилях Форд Фокус 3 с установленным электрическим усилителем, диагностика проводится исключительно с помощью компьютера.
Для систем с гидравликой проверка работоспособности системы проводится так, как и для электрических механизмов по следующему алгоритму:
По окончанию ремонтных работ автомобиль вновь проходит проверку. Если все работает исправно, то вы можете, сражу же забрать свою машину из сервиса.
Каждая поломка рулевой рейки может говорить о разных причинах, отремонтировать которые можно в течение нескольких минут, а порой даже дней:
Как видите, причин определенной поломки может быть несколько. Самостоятельно проводить ремонтные работы не стоит, так как новичку справится с этим процессом – будет нереально. Кроме того, обратившись в специализированный центр, вы получите гарантию.
Безусловно, вы можете обратиться и в любую другую мастерскую нашего города. Но спешим вас заверить, что таким образом совершите ошибку. Только у нас вы сможете за минимальную стоимость провести ремонт не только рулевой рейки, но и всех систем автомобиля. Диагностику поломки мастер проведет в кротчайшие сроки, впрочем, как и сам ремонт.
avto-reika.ru
Здравствуйте, заметил на 75000 тысяч лёгкий стук при проезде гребёнки на небольшой скорости, стойки стабилизатора были свежие, стук из них исключен…при заглушеном двигателе при качении руля право, лево был подобный стук слева… Заменил рулевые тяги и наконечники на limforder… Стук сохранился… Поднял машину, покачал тяги…слева был хорош новый стук и люфт…покурив инет…понял, что надо подтягивать пробку на рейке…решено…в инете есть видео, как человек Опустил подрамник и спец.ключем затянул на 5 градусов… И проблема решилась…все эти процедуры я проделал что но гайка так и не стронулась…надо ехать к спецам и снимать рейку(((( и на месте подтягивать…приехав парни опустили полностью подрамник, стабилизатор, сняли рейку…гайку только сорвали в тисках и с трубой длиной метр…вынули сухарь, токарь сделал замеры и выяснилось, что сухарь больше вала на 0,9мм и полностью шток рейки не облагается, отсюда и люфт.выточили строго по размеру вала новый сухарь из фторопласта…свежая смазка .подтянули и все на место.стука теперь нет.даже на заглушеном двигателе…
Полный размер

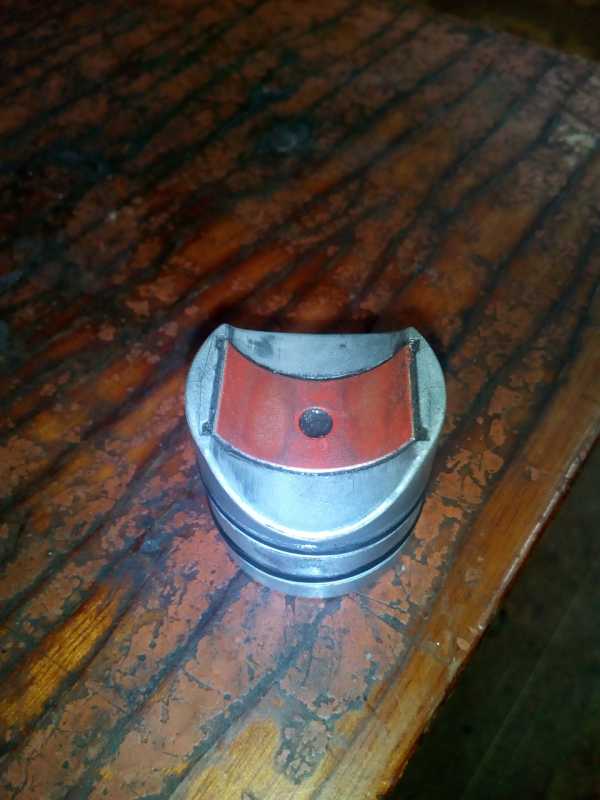

По фото видно выработку…всего лишь опора в 2х местах…а должна плотно облигать вал…
Полный размер

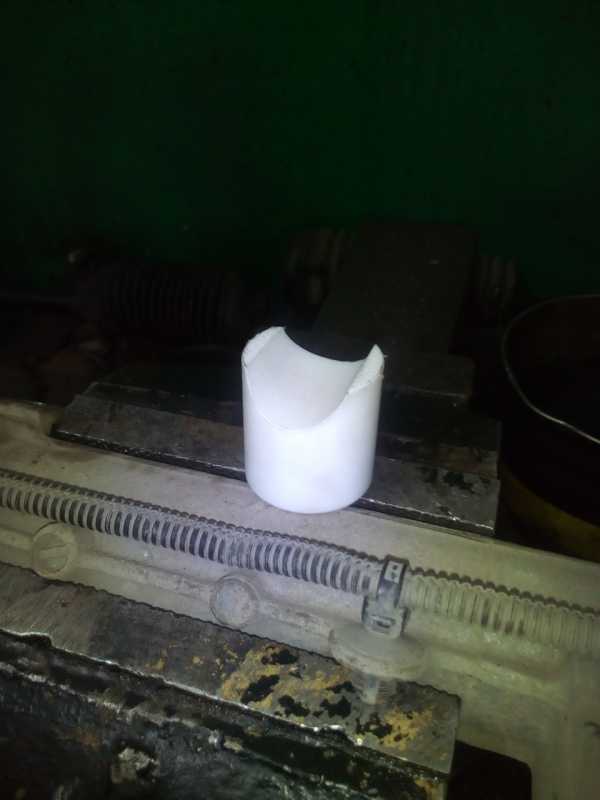

Новый сухарь по размерам из фторопласта
. Поговорил…вытачивают и втулки справа…как пишут на драйве… Если там есть стук.но там вал зубчатый и втулки быстро съедает…всем добраПолный размер
Полный размер
Цена вопроса: 4 000 ₽ Пробег: 87009 км
Нравится 37 Поделиться: Подписаться на машину
www.drive2.ru
Сразу скажу, что пока я готовлюсь к данной процедуре, в поисках компетентного сервиса, что бы не было как с ремонтом подвески…
Вкратце:
регулировочная гайка с задней стороны рейки
регулировочная гайка с задней стороны рейки
Проблема задолбавшая всех кто обладает данным девайсом! Бояться этого не нужно, как и бежать в ремонт реек, отваливая от 15 000 р за «ремонт рулевой рейки».
ключ из головки 22 для регулировочной гайки с задней стороны рейки
Попросту говоря, все знают о данной проблеме и цокают языками покачивая руль в такт стуку, но! Это не фатально, страшного нет ничего!
Если вкратце: Отпускаем подрамник, стабилизатор, крепление рейки. Наносим маркером риски и проворачиваем регулировочную гайку по мере необходимости. Радуемся результату и собираем все обратно!
Проще говоря, посмотрите видео! Главное, изготовить ключ из головки на 22!) однако, бывают варианты, что пластиковая гайка ломается, или перестает держать, тогда приходится точить аналог.
Если это не помогает, а есть мнение, что на заводе рейку регулируют и дальше тяни не тяни, толку не будет, то надо точить опорные втулки в картер, для фиксации в ней самого штока зубчатой рейки. Только перед этими манипуляциями необходимо убедиться в том, что это именно рейка стучит, а не другие части подвески! И не рулевой вал, а то бывали такие варианты, судя по разговорам сторожил.
Подробнее у автора статьи касательно втулок www.drive2.ru/l/9440253/
Заводская втулка с правой стороны
www.drive2.ru/l/4908475/
Про ремкомплект рейки
www.drive2.ru/l/8646239/
Чертеж для изготовления металлической гайки
www.drive2.ru/l/2003480/
www.drive2.com
Все мы знаем, что рулевая рейка важный элемент управления автомобиля. От ее исправности напрямую зависит безопасность при вождении. Но даже на современных автомобилях рулевые рейки не вечны. После определенного, хоть и весьма большого, пробега, появляются первые признаки износа и требуется ремонт рулевой рейки на форд фокус 3.
Это могут быть посторонние шумы в рулевом механизме, удары, отдающие в руль, подтекания рабочей жидкости. Если сразу не принять меры, то износ деталей очень быстро увеличивается. В самых запущенных случаях возможны отказы рулевого управления при движении, что очень опасно.
К тому же, при своевременном обращении в сервис бывает достаточно заменить сальники и уплотнители, поменять смазку, что обходится недорого. А длительная езда с неисправной рулевой рейкой приводит к тому, что узел приходится менять целиком.
Надо признать, что на очень популярном в России автомобиле Форд Фокус 3 рулевая рейка является проблемным агрегатом. Высокая нагруженность приводит к следующим основным неисправностям.
Надо понимать, что рулевая рейка сложный и очень ответственный агрегат, поэтому диагностику неисправностей и ремонт лучше доверить специалистам. Компания «Авто рейка» пять с лишним лет занимается обслуживанием и ремонтом рулевого управления легковых автомобилей. Ее специалисты быстро и качественно отремонтируют или заменят рейку на вашем автомобиле. Обратившись в эту компанию, вы не только сэкономите время, но и получите гарантию на все проведенные работы.
А теперь рассмотрим, как проходит ремонт рулевой рейки Форд Фокус 3.

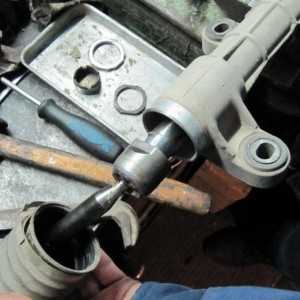

На этом разборка рейки завершена. Отмытые и обезжиренные детали тщательно осматриваются на предмет износа. Принимается решение, что отремонтировать, а что заменить на новое. Далее следует сборка.
Сборка рулевой рейки Форд Фокус 3.
Если стендовые испытания прошли успешно, то отремонтированную рейку ставят на автомобиль. На все выполненные работы дается гарантия. Как видите, если проводить ремонт рейки на Форд Фокус 3 в специализированной компании «Авто рейка», то он занимает всего несколько часов, зато новая рейка прослужит вам несколько лет.
avto-reika.ru
Практически у всех этих машин проблема со стуком рейки….описывать симптомы не будем, на YouTube полно видеороликов, описывающих данный дефект у авто с пробегом от 400 км. Т.е. это означает, что замена механизма с пробегом на новый ничего не изменит….
…после ремонта…
Авто после 2013 года выпуска комплектуются рулевыми механизмами с Focus II….которые тоже стучат «нехило»…подробнее здесь….
…необходимо учитывать — вал рейки нагружен довольно тяжёлыми и широкими колёсами, правый конец вала похож на шнек от мясорубки с минимальной площадью опоры на втулку…ну и конечно»чудесное» состояние наших дорог….
…да и сама втулка больше напоминает пластиковую «раскривушку»…..
В целом результат ремонта вполне обнадёживает — несколько Fordов гоняют больше года на отремонтированных механизмах. Правда необошлось без одного большого НО — корректную и исправную работу системы EPS мы не гарантируем…в последнем Focus III, отремонтированным по стандартной отработанной схеме, EPS «отсохла» на следующий день — на панели бортовик зажёг надпись «Неисправность рулевого управления», электроусилитель работать соответственно перестал…пробег данного авто составлял 100600 км….
При последующей разборке неисправного механизма визуально повреждений обнаружить неудалось, ни горелых дорожек на платах управления, ни оплавленных проводов, обмотка электродвигателя в полном порядке….причина отказа так и не обнаружена…не исключён вариант и вполне банального превышения напряжения бортовой сети, либо разряд статического электричества…
…статор эл.двигателя…
Цена новой рейки….
…на регулировочной гайке явно видны следы попытки подтянуть рейку…но, во-первых, для этого нужен спецключ, а во-вторых, существенного результата не даст — проверено….
Конструкция реечного механизма похожа на Mazda GH, но принцип привода вала довольно оригинальный, через зубчатый ремень, которому можно задавать степень натяжения……интересен ресурс, в мануалах ни слова…..
…а здесь в рейку попала вода…

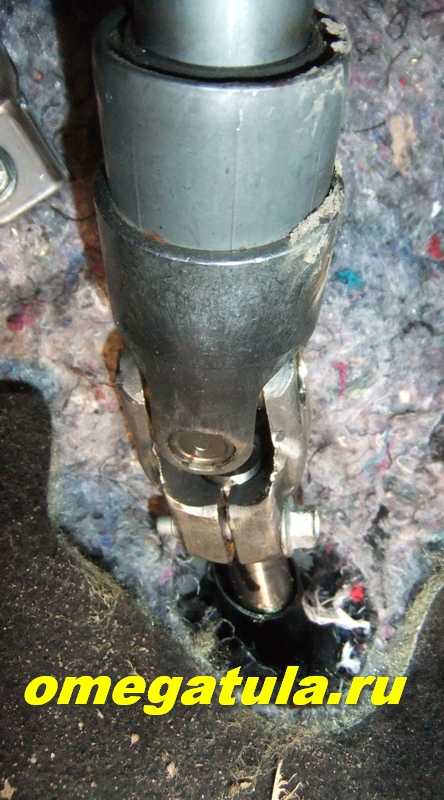

Приступаем к снятию механизма…..болт в салоне…

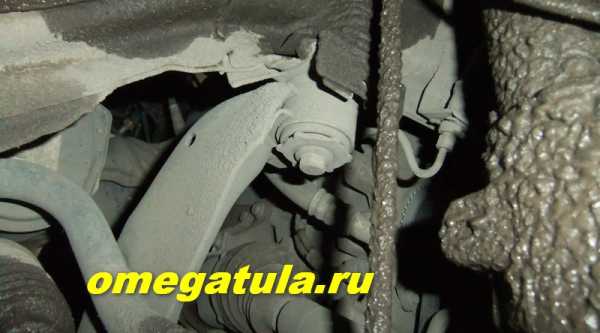

…короткий подрамник с креплением в 4 основные несущие точки….
….задние болты с поперечной пластиной….
….передние…
…задняя опора силового агрегата…
2 болта кронштейна приёмной трубы глушителя….

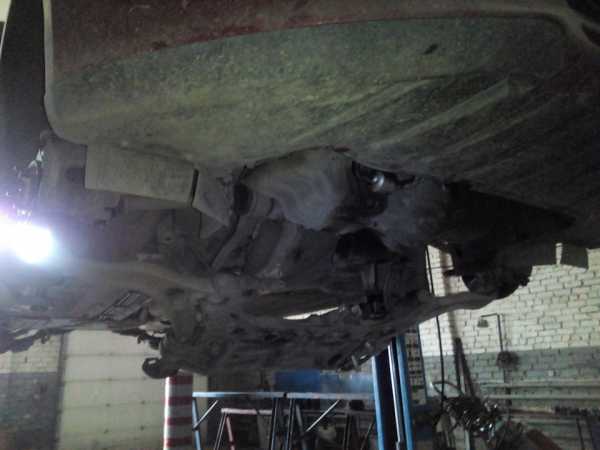

…опускаем подрамник на стойке насколько позволяет жгут проводов…..

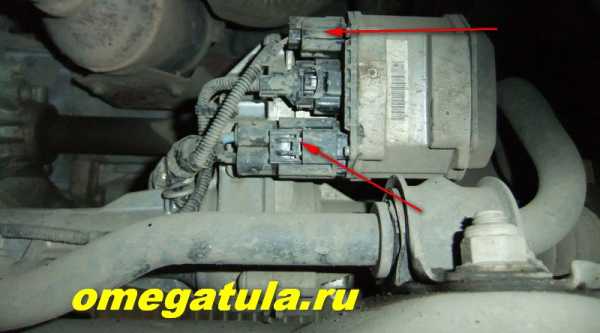

…снимаем 2 крайних разъёма жгута…..
…демонтируем скобы втулок стабилизатора…
…3 болта крепления механизма…и фсё…
…механизм по степени сложности сопоставим с Mazda GH и Honda — Civic…небрежность, либо ошибка при сборке и в итоге вы получаете рейку «живущую своей жизнью» — блок EPS начинает «рулить сам», т.е. авто «тянет» по прямой, либо влево, либо вправо….и это в лучшем случае…

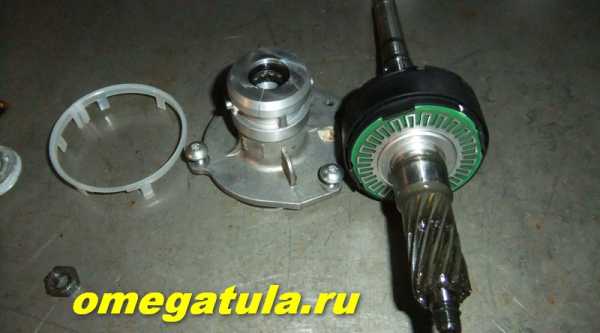

…чтобы получить доступ к картеру необходимо извлечь рулевой вал, внутри корпуса которого установлен шлейф….
…рейка модернизации подлежит и вполне ремонтопригодна, главное при сборке не переусердствовать и не зажать вал….о чём мы рады сообщить счастливым владельцам Focus III…
С ув. коллектив техцентра Омега — Авто Тула.
