Характеристики

Магнитолы Blaupunkt выпускаются в двух размерах – 1 Din и 2 Din. Штатным считается размер магнитолы Blaupunkt 2 Din. Кроме того, в некоторых моделях установлена съёмная передняя панель.

По функциональным характеристикам можно отметить наличие Bluetooth, поддержку карт памяти, портативных накопителей, дисков, а также плееров от компании Apple. Таким образом, вы можете слушать музыку с того устройства, с которого вам будет удобно.

Наиболее популярная модель в России – это магнитола Blaupunkt DMS 4X40W. Как правило, её устанавливают на автомобили chevrolet lacetti, так как штатное устройство идеально подходит к разъёму автомобиля. Однако, кроме chevrolet lacetti Blaupunkt DMS 4X40W подойдёт для любого другого автомобиля с соответствующим размером ниши.

Преимущество магнитолы Blaupunkt DMS 4X40W перед другими моделями состоит в отличном соотношении цены и функциональности, ведь в устройстве предусмотрена возможность подключения AUX.

Установка

Чтобы подключить штатную магнитолу Blaupunkt DMS или любую другую модель, воспользуйтесь следующей инструкцией.
Лучшее место для подключения магнитолы Blaupunkt согласно инструкции – это специально предназначенная для этих целей ниша. В разных моделях машин она может быть одного из двух размеров, соответствующих стандарту 1 Din или 2 Din. Обратить на это внимание необходимо ещё до совершения покупки – мультимедийное изделие будет смотреться лучше, если его размеры будут соответствовать размерам ниши.

Сначала устанавливается монтажная корзина, которая позволит закрепить изделие более плотно, что предотвратит его растряску на неровной дороге. Если вы решили добавить дополнительное крепление болтами или саморезами, то их размер подбирайте, сверяясь с инструкцией к устройству – болты должны быть достаточно короткими, чтобы не повредить схему.

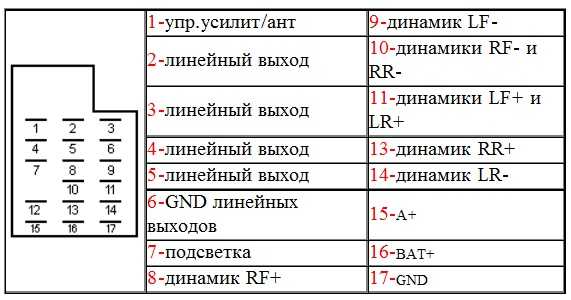

Все разъёмы подключаются согласно инструкции для магнитолы Blaupunkt DMS. Разобраться с назначением всех имеющихся выходов поможет схема магнитолы Blaupunkt, представленная на русском языке.

При монтаже устройства следует учесть несколько важных правил:

1. Перед выполнением всех манипуляций согласно схеме установки, сначала отключите от аккумулятора клемму «минуса». Такая мера предосторожности позволит предупредить короткое замывание.
2. При соединении разъёмов по схеме помните, что они могут быть очень похожи, но не подойдёт друг другу. Если разъёмы не совпадают полностью, то необходимо приобрести переходник.

Монтаж штатной магнитолы в автомобиль по инструкции на русском языке своими руками впервые – это довольно кропотливое занятие. Если для вас этот опыт является первым, то не забудьте измерить магнитолу и нишу под неё на соответствие размеров, проверить наличие всех необходимых выходов и т.д. только после этого можно приступать к аккуратному монтажу.

Если же вы не уверены, что сможете вмонтировать автомагнитолу самостоятельно, то обратитесь за помощью к профессионалам своего дела – в мастерскую или сервисный центр. Также обратиться за помощью профессионалов необходимо в том случае, если вам нужно добавить на магнитолу AUX. Опытные сотрудники проведут установку быстро, качественно и гарантируют сохранность магнитолы.

1avtozvuk.ru

BMW 5 series белый бумка › Бортжурнал › Разъемы автомагнитол использующееся в магнитолах Blaupunkt.

Решил прикупить магнитолу, а то вместо нее пустое место было.

Полный размер

2. Разъем для динамиков
1 – динамик правый задний (+)
2 — динамик правый задний (-)
3 — динамик правый передний (+)
4 — динамик правый передний (-)
5 — динамик левый передний (+)
6 — динамик левый передний (-)
7 — динамик левый задний (+)
8 — динамик левый задний (-)

3. Разъем питания
5 – выход для выдвижения автоматической антенны (на этом контакте появится +12V после включения радио)
4 – питание +12V непосредственно с аккумулятора
6 – дополнительная подсветка клавиш (обычно можно не подключать)
7 — питание +12V
8 — масса (минус питания)
В некоторых магнитолах функция штырьков 4 и 7 может быть инверсной.
Остальные штырьки не используются или имеют различные функции, зависящие от типа магнитолы — управление CD, приглушение от телефона, датчик управления громкостью в за-висимости от скорости езды и др.
В новых магнитолах другой верхний разъем:

Разъем дополнительного усилителя
1 — выход левый зад
2 — выход правый зад
3 – масса сигнальная
4 — выход левый перед
5 — выход правый перед
6 – напряжение управления напряжением усилителя
Функции остальных штырьков разные для различных типов магнитол

Полный размер

Полный размер

Полный размер

Нравится 14 Поделиться: Подписаться на машину

www.drive2.ru

Разъемы автомагнитол и других мультимедийных устройств автомобиля

Распиновки для Addzest

Распиновки для Alpine

• Acura / Alpine CD changer
• Alpine 7190M
• Alpine 7293JS
• Alpine 7397J
• Alpine AI-Net Model CDA
• Alpine ALfa Romeo 932 RDS
• Alpine AUK-8610, AUA-8600 (KIA Logic Control)
• Alpine AUK-8613
• Alpine CDA 7969
• Alpine CDE-9802RB, CDA-9815RB, IVA-D105R
• Alpine IVA-D100R
• Alpine M-Bus 5957, 5952V, CHM-S600, S601, S611, S620
• Alpine NVE-N077P navigation display output
• Alpine TDE-7823W
• Alpine TDM-7990E
• Alpine TDM-7990E
• Alpine USB iPod connection for iDA-x001,100,200,300 The Alpine 09-09244Z01 iPod USB interface cable is used to connect iPods to Alpine’s range of in-dash digital media recievers iDA-x001,100,200,300 at full USB speed.

Распиновки для Becker

Распиновки для Blaupunkt

Распиновки для Citroen

Распиновки для Clarion

• Clarion ADX-5355, ARX-6370
• Clarion ARX 6170 R
• Clarion CC45 66ARX PT-2674J
• Clarion CRH71 PE-9411A
• Clarion CRX63R
• Clarion CXR401
• Clarion DB358 RMP, PS-2181J also for ADDZEST ADX55555z
• Clarion DRX-7575Z
• Clarion DXZ-615, PS-2181J, RAX-6500Z
• Clarion Finish Line 742 PT9653V Head Unit
• Clarion PF-1509A for Subaru
• Clarion PI-9668N
• Clarion PS-2654D-B 39101-65J30 (Suzuki)
• Clarion PT-8126U
• Clarion PT-9672L
• Clarion PU-1666A-A (for VolksWagen), PU-2184A (for Peugeot 406)
• Clarion PU-9150-B
• Clarion PU-9397D-A, National RM-Z11SAB Mitsubishi Motors model: C602
• Clarion PX2640AG DAEWOO 96192335U00
• Clarion PX3121AA DAEWOO 96211884U00
• Clarion RAX 531D
• Clarion RAX 6500Z, DXZ-615, PS-2181J Head Unit
• Clarion RAX660DZ
• Clarion RN-9150U
• Clarion RN-9150U, RN-9266U
• Clarion PA-2247A, Addzest Model: ADX5355

Распиновки для Elenberg

Распиновки для Goldstar

Распиновки для Grundig

• Grundig ADVANCE CC, ADVANCE CD
• Grundig DCR 100 DAB
• Grundig EC400RDS, EC420RDS, EC4290CD, EC4490CD, EC4600RDS, EC4700CC, EC4790, EC4890CD
• Grundig SCC3400RDS, SCC3460RDS
• Grundig SCD1590VD
• Grundig SCD5290RDS, SCD5390RDS
• Grundig SCD5690RDS, WKC1100VD, WKC1101VD, WKC1102VD, WKC5300 RDS, WKC5600 RDS
• Grundig WKC-3860 VD
• Grundig WKC1200VD, WKC1400VD, WKC1401, WKC1700VD, WKC1701VD, WKC1903RDS, WKC3100, WKC3101, WKC3102
• Grundig WKC1630VD,WKC1650VD
• Grundig WKC1670VD, WKC1703RDS (RS), WKC1704RDS (RS), WKC2670VD
• Grundig WKC2680VD
• Grundig WKC2820
• Grundig WKC2830, WKC2841
• Grundig WKC3200, WKC3201RDS, WKC3300, WKC3301RDS, WKC3400RDS
• Grundig WKC3600 Export, WKC3630, WKC3650
• Grundig WKC3670
• Grundig WKC3680
• Grundig WKC3700 R, WKC3701 R
• Grundig WKC3703RDS (RS), WKC3704RDS
• Grundig WKC3705
• Grundig WKC3803F, WKC3805 (RS) /IT
• Grundig WKC3870 RDS
• Grundig WKC3880 RDS
• Grundig WKC3903 RDS, WKC3904 RDS
• Grundig WKC3905 RDS Bis 3/93
• Grundig WKC4805 VD WKC4805 (RS)
• Grundig WKC4870 RDS C/V, WKC4871 RDS
• Grundig WKC5100, WKC5101 RDS, WKC5200 RDS
• Grundig WKC5201 RDS
• Grundig WKC5300 RDS
• Grundig WKC5500 RDS C
• Grundig WKC5600 RDS
• Grundig WKC6400 RDS
• Grundig WKC6500 RDS
• Grundig WKC7400 RDS, WKC7500 RDS

Распиновки для Isuzu

Распиновки для Iveco

Распиновки для JVC

Распиновки для Kenwood

• CD changer 13 pole connector cable changer kenwood dpx mp3110, Blaupunkt CD Changers and some others ?
• Kenwood FKR-GX33 (SUBARU)
• Kenwood CX-403W-KE0893P Honda Element
• Kenwood GX-505AF
• Kenwood Head Unit Auxilliary Input (CA-C1AUX) Stereo Line Input to Kenwood head units
• Kenwood KDC-7070R, KDC-5040R, KRC-958R, KRC-689
• Kenwood KDC-84R, KDC-94R
• Kenwood KRC-1054R
• Kenwood KRC-265
• Kenwood KRC-28YA
• Kenwood KRC-3631
• Kenwood KRC-477R
• Kenwood KRC-553
• Kenwood KRC-654RD
• Kenwood KRC-951R, KRC-852D/L, KRC-752R, KRC-453D/L, KRC-452D/L
• Kenwood KRC-951RDS, KRC-851D, KRC-751D/L, KRC-651D/L, KRC-451D/L
• Kenwood KRC-X70
• Kenwood KRC-X727
• Kenwood KRC-X770
• Kenwood Mini-jack 3.5 to RCA adapter adapter CA-C3AV

Распиновки для LG

Распиновки для Movon

• Movon MK50 Cable Movon MK50 Hands free Bluetooth Car Kit Charging Cable USB-A to UC-E6

Распиновки для Mystery

Распиновки для Panasonic

• Panasonic CQ-C1400N made in China
• Panasonic CQ-C3301N made in China
• Panasonic CQ-ES0360A, CQ-ES0370A
• Panasonic CQ-ET1260AA, CQ-ET1260A
• Panasonic CQ-ET8060A, CQ-VS8180A
• Panasonic CQ-H03,04,06,07,08; CQ-J03, CQ-D50, CQ-RD50, CQ-DP31EG, CQ-DP41EG
• Panasonic CQ-JS7230TA, CQ-JS8280AAT/ABT, CQ-JT1010X, CQ-JT6910X
• Panasonic CQ-LH0550B Model No 39100-S10-0030, R.N CQ-LH0550B
• Panasonic CQ-R235W
• Panasonic CQ-RD915LEN, DP-200V with CD
• Panasonic CQ-RG131W, CQ-UZ808D
• Panasonic CQ-TM2852A
• Panasonic CQ-UZ808D
• Panasonic CQ-VD7001N
• Panasonic GX-400
• Panasonic RDS CA01 66 9C0A, CQ-XM8951A (MAZDA) CQ-LM0120A MATSUSHITA

Распиновки для Philips

Распиновки для Pioneer

• Pioneer AVH P5700DVD  CDE7815 (14 pin connector)
• Pioneer AVH-P3100DVD
• Pioneer AVX-P7300
• Pioneer CDX-7910
• Pioneer CELCIOR
• Pioneer DEH-1300MP CDP1269 (16 pin connector), for Pioneer car stereo produced from 2010 onwards
• Pioneer DEH-2030R, DEH-1110MP
• Pioneer DEH-3210UB
• Pioneer DEH-624R
• Pioneer DEH-790SDK
• Pioneer DEH-M6017ZH
• Pioneer DEH-M980RDS, KEH-M8300RDS, KEH-M9300RDS
• Pioneer DEH-P2500R
• Pioneer DEH-P443R
• Pioneer DEH-P850MP
• Pioneer DVH-P590MP, FH-P5000MP, DEH-P88RS, DEH-P75BT
• Pioneer DVH-P9988USB
• Pioneer FH-P404
• Pioneer FH-P90
• Pioneer KA-858
• Pioneer KE- 92 ZBM BMW C Business RDS
• Pioneer KE-1900, KE-2910
• Pioneer KE-2800 QR
• Pioneer KE-3500 SDK
• Pioneer KEH 8020
• Pioneer KEH-1010QR, KE-1700SDK
• Pioneer KEH-1050QR
• Pioneer KEH-1450
• Pioneer KEH-1850, KEH-1950
• Pioneer KEH-2600, KEH-3600
• Pioneer KEH-3800 (RDS)
• Pioneer KEH-5110
• Pioneer KEH-7150
• Pioneer KEH-8080 SDK
• Pioneer KEH-9508
• Pioneer KEH-M7400RDS
• Pioneer KEH-M9600
• Pioneer KEH-M9800
• Pioneer KEH-P2030R
• Pioneer KEH-P4022
• Pioneer KEH-P4510
• Pioneer KEH-P5950
• Pioneer KEH-P6020RB
• Pioneer KEH-P660
• Pioneer KEH-P6600R
• Pioneer KEH-P6950
• Pioneer KEH-P7025
• Pioneer KEH-P7850
• Pioneer KEH-P8200
• Pioneer KEH-P8810
• Pioneer KEH-P8950
• Pioneer KEH-P9250W
• Pioneer KEX-8250

Распиновки для Prology

Распиновки для Renault

Распиновки для SAAB

Распиновки для Samsung

Распиновки для Seat

Распиновки для Siemens

Распиновки для Skoda

Распиновки для Sony

• Sony CDX-5072
• Sony CDX-GT310/317EE
• Sony CDX-GT410U
• Sony CDX-R79VF
• Sony XR 1953
• Sony XR 3053
• Sony XR 4350
• Sony XR 4400
• Sony XR 4543
• Sony XR-4252
• Sony XR-502
• Sony XR-7040, XR-5500 RDS
• Sony XR-7042, XR-4403
• Sony XR-7082
• Sony XR-7300, XR-7200, XR-7201, XR-7202, XR-7400
• Sony XR-C210, XR-C214, XR-C620 RDS, XR-6450
• Sony XR-C5120R
• Sony XR-C543SP, XR-2750, XR-2803
• Sony XR-C6103SP, XR-3700RDS, XR-3690RDS, XR-6700RDS, CDX-4000X, CDX-4180R, XR-1803, XR-3304, XR-3750, XR-4890, XR-C700
• Sony XR-CA340
• Sony XR-U9696

Распиновки для Yamaha

pinoutguide.com

Распиновка разъемов автомагнитол. — DRIVE2

Кто-то, уже не помню, спрашивал про разъемы автомагнитол. Нашел у себя на компе следующее :
гнездо ISO, использующееся в магнитолах Blaupunkt, Grundig, Philips и др.

1. Разъем расширения – функция зависит от модели магнитолы
5 – земля сигнальная
7 – выход правый перед
8 – выход правый зад
9 – выход левый перед
10 – выход левый зад

2. Разъем для динамиков
1 – динамик правый задний (+)
2 — динамик правый задний (-)
3 — динамик правый передний (+)
4 — динамик правый передний (-)
5 — динамик левый передний (+)
6 — динамик левый передний (-)
7 — динамик левый задний (+)
8 — динамик левый задний (-)

3. Разъем питания
5 – выход для выдвижения автоматической антенны (на этом контакте появится +12V после включения радио)
4 – питание +12V непосредственно с аккумулятора
6 – дополнительная подсветка клавиш (обычно можно не подключать)
7 — питание +12V
8 — масса (минус питания)
В некоторых магнитолах функция штырьков 4 и 7 может быть инверсной.
Остальные штырьки не используются или имеют различные функции, зависящие от типа магнитолы — управление CD, приглушение от телефона, датчик управления громкостью в за-висимости от скорости езды и др.
В новых магнитолах другой верхний разъем:

Гнездо для магнитол BMW

Гнездо для магнитол Ford

Гнездо для магнитол Peugeot, Citroen

1 — динамик правый задний (+)
2 — динамик правый передний (+)
3 — масса (минус питания)
4 — выход для управления антенной
5 — +12V непосредственно с аккумулятора
6 — динамик левый передний (+)
7 — динамик левый задний (+) 8 — динамик правый задний (-)
9 — динамик правый передний (-)
10 — +12V питание
11 — подсветка
12 — динамик левый передний (-)
13 — динамик левый задний (-)

Гнездо для магнитол Becker (Mercedes-Benz)

Гнездо для магнитол Honda

1 — динамик правый передний (+)
2 — динамик левый передний (+)
3 — подсветка
4 — +12V непосредственно с аккумулятора
5 — +12V питание
6 — выход для управления антенной
7 — динамик левый задний (+) 8 — динамик правый задний (+)
9 — динамик правый передний (-)
10 — динамик левый передний (-)
13 — масса (минус питания)
14 — динамик левый задний (-)
15 — динамик правый задний (-)

Гнездо для магнитол Nissan

1 — динамик левый задний (+)
2 — динамик правый задний (+)
3 — динамик левый задний (-)
4 — динамик правый задний (-) 5 — динамик левый передний (+)
6 — динамик правый передний (+)
7 — +12V питание
8 — подсветка
9 — +12V непосредственно с аккумулятора
10 — динамик левый передний (-)
11 — динамик правый передний (-)
12 — выход для управления антенной
13 — масса (минус питания)

Гнездо для магнитол Mitsubishi

Вот вроде и все-наиболее распространенные перечислены… Буду рад, если кому-то это поможет. Мне уже помогло-собираюсь устанавливать дополнительные динамики в багажное отделение своего авто.

www.drive2.ru
