Производим замену пружин передней подвески

Пружина и амортизатор постоянно работают в паре, если одни из элементов механизма выходит из строя, то это так же влияет и на работу другого. Суть работы пружины заключается в возвращении амортизатора в первоначальное положение за минимальное время. Главной задаче пружин является смягчение ударов от неровного дорожного полотна, а амортизатор стабилизирует колебания пружины.

Когда менять пружины подвески

С течением времени и пробегом автомобиля детали изнашиваются, пружины не являются в данном случае исключение. Определить причины и неисправность пружин и приговорить их к замене можно по следующим симптомам:

  • Пружины просели. Это заметно по уменьшению клиренса передней подвески в сравнении с задней. Причиной является усталость металла, из-за которой пружины не могут поддерживать нужный уровень подвески.
  • Трещины пружин. Такой симптом может привести к тому, что в скором времени может отломаться один или несколько витков спирали.
  • Коррозия металла.
  • Разница в высоте передней подвески. Причиной становится неисправность пружины одного из колес.

При одной из этих причин замена пружин обязательна, если же видимых повреждений нет и работоспособность пружин в норме, то допускается их замена при каждой второй замене амортизаторов.

При замене пружин рекомендуется заменять и амортизаторы.

В чем причины вода в бензобаке? Удаление и профилактика.

Утилизация автомобилей: что, как и по чем — смотрите в нашей статье.

И аморты и пружины меняются только в паре по осям, для правильной и равномерной работы подвески.   Не рекомендуется устанавливать новые амортизаторы со старыми пружинами. Это может укоротить срок службы новых деталей.

Часто автовладельцы меняют пружины и амортизаторы не только из-за износа, а для изменения работу подвески. Делают ее работу более «мягкой» или «жесткой». Жесткой подвески обычно регулируется при производстве автомобиля на заводе инженерами. Так что рекомендуется заменять элементы подвески на штатные и оригинальные.

Пружины отличаются между собой формой, диаметром спиралей и диаметром самого стального прута. Все это влияет на работу подвески автомобиля. Чем больше диметр спиралей, тем «мягче» будет работать пружина, чем меньше спиралей — наоборот подвеска станет «жестче». Пружины бывают спиральной, конусной и бочкообразной формы.

Отремонтировать подвеску, заменить пружины и амортизаторы автомобиля можно или на станции технического обслуживания или самостоятельно. Рассмотрим самостоятельную замену  на примере ВАЗ 2107:

Замена пружины передней подвески ВАЗ 2107

Самым первым делом готовим весь инструмент, который нам понадобиться. Если все будет под рукой — это сэкономит время ремонта. Нам понадобиться: набор ключей, трещотка различные головки, домкрат, молоток, лом и пружинные зажимы или стяжки.

  • Поднимаем переднюю часть автомобиля домкратом, под задние колеса ставим противооткаты или кирпич. Снимаем передние колеса. Нагружаем подвеску переднего колеса, опуская ее на упор в нижний рычаг. Очищаем от грязи все точки крепления механизмов, которые будем откручивать. Заливаем все резьбовые элементы WD-40.
  • Теперь приступаем к откручиванию гайки, которая крепит нижнюю шаровую опору к кулаку, так же откручиваем крепление стабилизатора поперечной устойчивости.
  • Если есть специальный инструмент для распресовки шаровой опоры и кулака пользуемся им, если такого нет, то аккуратно выбиваем нижнюю опору из поворотного кулака. Самое главное — аккуратно работать и не повредить тормозные трубки, которые идут к суппорту. После того как все выбили и отсоединили, аккуратно вывешиваем кулак на верхнем рычаге.
  • Под капотом откручиваем гайку фиксирующую шток амортизатора, придерживая от прокручивания последний. Сняли гайку, теперь снимаем шайбы и подушки.
  • Опускаемся обратно. Ослабляем гайки крепления нижних рычагов подвески. Плавно опускаем рычаг, ослабляя нагрузку подвески машины, приподнимая автомобиль снова на домкрате. Открученный шток амортизатора в предыдущем шаге позволит максимально опустить нижний рычаг. Главное все делать плавно, потому что пружина была сжата и во избежание ее «выстрела» не торопитесь.
  • Теперь снимаем нижний кронштейн амортизатора, который крепится к нижнему рычагу и снимаем стойку, если она еще понадобится, то аккуратно откладываем ее.
  • Теперь вынимаем старую пружину из посадочных стаканов и обязательно снимаем резиновые прокладки, они понадобятся для установки новой пружины.

Подгото

autoexpert.today

Пружины подвески: все, что нужно знать при выборе и эксплуатации

При том что автомобильные пружины являются конструктивно очень простым элементом, служат долго, стоят недорого, а меняются относительно редко, этот компонент требует к себе достаточного внимания, а его поломка может привести к печальным последствиям. Вместе с компанией KYB, одним из мировых лидеров по разработке и производству элементов подвески, узнаем все нюансы выбора и эксплуатации пружин.

Как часто необходимо менять пружины, даже если они не вышли из строя?

— В среднем пружина подвески в российских условиях «выхаживает» два комплекта амортизаторов. Как правило, рекомендуется углубленная диагностика пружин на рубеже 100 000 км, а также совместная замена пружины, амортизатора, верхней опоры амортизатора и опорных прокладок пружины в случае совместной работы с амортизатором при пробеге более 100 000 км.



На что стоит обратить внимание при выборе новых пружин?

— В первую очередь на надежного поставщика с опытом поставок на конвейеры автопроизводителей. У таких компаний современная технология производства, широкий модельный ряд и высокое качество продукции.

Непосредственно перед покупкой саму пружину необходимо проверить на наличие транспортировочных сколов краски, а также не допустить повреждения покрытия при установке, иначе может возникнуть коррозия, ослабляющая несущую способность пружины.



При исправном амортизаторе можно ли как-то определить, что пружины пора менять?

— Надо провести тщательный внешний осмотр. Основных моментов три: целостность витков, наличие следов коррозии и контакта витков. Если имеются следы соприкосновения витков при исправном амортизаторе — пружины просели, то есть потеряли несущую способность и требуют замены. Далее нужно на ровной площадке замерить клиренс автомобиля в районе каждого колеса и, сравнив с контрольными значениями из ремонтной документации автомобиля, принять окончательное решение об исправности пружин.



Пружины бывают совершенно разных видов. Для чего это нужно и есть ли сложность при замене одного вида пружин на другой?

— Существует несколько десятков типов конструкций пружин подвески. Тип пружины определяется автопроизводителем, и при выборе варианта для замены крайне желательно руководствоваться правилом: новая пружина должна по форме полностью соответствовать оригинальной.

Конструкция пружины выбирается, исходя из соотношения имеющегося свободного места, то есть компоновки, и требуемых параметров: ходов подвески и упругих свойств. Наиболее сложные конструкции пружин — бочкообразные с прутком переменного сечения и с боковой загрузкой — придуманы для наилучшего сочетания комфорта и энергоемкости подвески, а также грузоподъемности. У новой пружины может быть иное число витков или высота в ненагруженном состоянии, но посадочные диаметры и наружный диаметр в самом широком месте должны совпадать. Важно помнить, что залог корректного подбора пружин — использование фирменных каталогов производителя детали.



Что может сократить ресурс пружины?

— Срок службы автомобильных пружин подвески зависит от многих факторов, которые необходимо учитывать как на этапе производства продукции, так и на этапе непосредственной эксплуатации автомобиля. В первую очередь это технологический брак, когда в процессе производства допускаются ошибки.

Например, это выбор материала (стали определенных сортов), из которого будут изготовлены пружины. Очень важен подбор сорта стали с надлежащими параметрами, которые впоследствии смогут обеспечить необходимую степень упругости пружины на протяжении длительного времени. Соответственно, требуется надлежащее качество производства прутка. Соблюдение технологии производства пружин на всех этапах производственного процесса (подготовка, навивка, закалка, отпуск, подготовка к покраске, покраска и т. д.). Контроль качества на всех этапах. Качественная подготовка поверхности прутка к покраске и надлежащая покраска. Использование для покраски специального покрытия с эластичными свойствами, способного выдерживать различные механические нагрузки и химические воздействия в условиях широкого диапазона температур окружающей среды.

В процессе эксплуатации также немало факторов, способных сократить срок службы пружин. Самый частый фактор — это нарушение рекомендаций производителя по подбору пружин, а также выбор неподходящих амортизаторов. Собственно, несвоевременная замена «родных», но изношенных амортизаторов также отрицательно сказывается на ресурсе пружин. Неисправный амортизатор плохо справляется с гашением колебаний пружины подвески, из-за чего пружина в единицу времени отрабатывает большее количество циклов сжатия.

Амортизатор подвески, износ которого составляет более 50%, сокращает срок службы пружины подвески примерно в 1,5 раза.

Само собой, постоянная эксплуатация автомобиля в условиях плохих дорог или регулярный перегруз тоже не прибавляет жизни пружинам. Чем хуже качество дорожного покрытия, тем больше происходит «срабатываний» пружины в единицу времени. Также важна амплитуда раскачивания кузова. При постоянных механических воздействиях усталость металла наступает раньше.

Повреждение поверхности прутка пружины (камнями, песком, солью или реагентами) приводят к повреждениям ЛКП и, соответственно, к появлению и развитию процессов коррозии прутка.

Различный тюнинг подвески, особенно кустарный, крайне отрицательно сказывается на работе пружин. Кстати, увлекаться дорогими, геометрически сложными пружинами тоже нужно аккуратно. В таких пружинах больше критических мест сжатия, а значит, больше вероятность преждевременной механической деформации.

Кроме того, сократить срок службы пружин подвески могут и другие, не столь очевидные, эксплуатационные факторы: неисправность подшипника верхней опоры, постоянная неравномерная загрузка автомобиля, применение на одной оси шин и дисков с разными параметрами и даже неправильное давление в шинах.



Какие последствия для подвески и управляемости может иметь неправильный выбор пружины?

— Неграмотный подбор пружин — первейшая причина ухудшения управляемости и комфорта, а также увеличения тормозного пути.

Чисто технически неподходящие пружины увеличивают нагрузку на клапанные механизмы амортизаторов подвески, а также на другие ее элементы. Очень жесткие пружины увеличивают нагрузку на силовые элементы кузова, что вызывает перекос, подклинивание дверей, появление трещин на вклеенных стеклах и т. д.

Нередки случаи некорректной работы и сбоев в работе вспомогательных электронных систем, отвечающих за безопасное управление транспортным средством (ABS и ESP). Проблемы с «электронными помощниками» вплоть до выхода ЭБУ в аварийный режим работы. Чем современнее и «сложнее» автомобиль, тем проблема актуальнее.

Установка пружин, которые резко изменяют клиренс, — еще одна проблема для подвески и других элементов автомобиля. Изменяются углы установки колес. Идет повышенный износ шин, сайлент-блоков, приводных валов, ШРУСов, подшипников и ступиц колес, верхних опор амортизаторов, отбойников и ограничителей хода подвески, а также пыльников амортизаторов.

Кроме того, после установки пружин подвески для увеличения клиренса меняется расположение центра тяжести автомобиля, что увеличивает раскачку кузова (как продольную, так и поперечную), ухудшает поведение автомобиля при маневрах и негативно влияет на контроль управляемости.



Возможность применения пружин подвески, после установки которых возникает существенное изменение клиренса, ограничена требованиями действующего технического регламента «О безопасности колесных транспортных средств» ТР ТС 018/2011. В данном случае подобные произвольные изменения не являются сертифицированными, поэтому могут стать причиной запрета эксплуатации транспортного средства со всеми вытекающими последствиями.

dvizhok.su

Пружина подвески - замена передней и задней своими руками

Ходовая часть первого транспорта обходилась без подвесной части. Но с развитием дорожной сети требования к комфорту увеличились и на гужевой транспорт стали устанавливать первые элементы подвески. В 1906 году была впервые применена пружинная подвеска на самоходном транспорте. Это был автомобиль фирмы Brush Motor Company, который получил название Runabout. В его подвеске применялись пружины на сжатие, которые используются и по сей день.

Пружина является самой главной частью подвески и предназначена для гашения вибраций, появившихся в результате передвижения по неровным участкам дороги. Таким образом, обеспечивается мягкость передвижения автомобиля. Помимо этого, пружина обеспечивает нужную высоту кузова автомобиля.

Пружина имеет вид стержня цилиндрического типа, скрученный по спирали. По сравнению с торсионами или рессорами, пружина имеет меньшие габариты и простоту обслуживания. Также пружины меньше всего поддаются раскачиванию, из-за которого так часто на резких поворотах переворачивались автомобили с рессорной подвеской. В качестве материала для пружин изготовления применяется торсионная сталь. При сжатии пружины, она стремится вернуться в исходное положение.

Совместно с пружинами, внутри нее или рядом с ней, применяют амортизаторы, которые гасят колебания, возникшие в процессе сжатия пружины.

Характеристики пружин подвески

Для пружины характерно два понятия: «жесткая» и «мягкая» подвеска. Применение жестких или мягких пружин должно исходить из практического назначения автомобиля. Например, любителям скорости целесообразнее применять жесткие пружины, которые обеспечивают хорошую устойчивость на резких поворотах, а мягкие, в свою очередь, повышают комфорт водителя и пассажиров при движении по бездорожью или неровному дорожному покрытию.

Есть ряд характеристик, от которых зависит жесткость пружины:

  1. Диаметр цилиндрического стержня (или прута). Чем больше эта величина, тем больше жесткость пружины.
  2. Диаметр цилиндра, образованного спиралью (или диаметр пружины). Чем выше этот диаметр, тем меньше жесткость элемента.
  3. Число витков. Количество витков обратно пропорционально жесткости пружины.
  4. Форма пружины. Всего выделяют три формы пружин: цилиндрическая, коническая и бочкообразная. Различные формы пружины тоже имеют различное влияние на жесткость подвески автомобиля.

Виды пружин

В зависимости от условий эксплуатации различают несколько видов пружин подвески.

Стандартные пружины. Применяются для автомобилей, эксплуатируемых в обычных городских условиях. В случае их выхода из строя, они, обычно подлежат замене на точно такой же тип.

Усиленные пружины. За счет большого диаметра стержня обладают повышенной жесткостью. Спектр их применения распространяется на грузовые автомобили. При полной нагрузке они стабилизируют кузов и обеспечивают хорошую управляемость грузового автомобиля.

Повышающие пружины. Это пружины с большим количеством витков. Они предназначены для повышения дорожного просвета автомобиля. Чаще всего, их устанавливают на внедорожники.

Понижающие пружины. Напротив, уменьшают дорожный просвет для улучшения управляемости на большой скорости. Такими пружинами оборудуются спортивные автомобили.

Признаки неисправностей

Замену пружин необходимо производить при наличии на них механических дефектов или при их проседании. Помимо этого есть ряд определенных признаков: сокращение дорожного просвета, перекосы, тряска и снижение плавности хода.

Видео - Регулировка преднатяга пружин при установке винтовой подвески

Порядки замены пружин ВАЗ 2107

Замена задних пружин

  1. Для начала, автомобиль ставят на ровную поверхность и исключают его любое перемещение. Колесо поднимают с помощью домкрата и снимают, а под задний мост с заменяемой стороны необходимо установить пенек. Мост должен лечь на пенек таким образом, чтобы пружина сжалась. Для этого, автомобиль немного опускают вниз.
  2. Открутите гайку крепления амортизатора со стороны заднего моста, а на пружины наденьте стяжки. После этого, стяжки нужно надежно зафиксировать.
  3. Поднимается кузов автомобиля до того момента, когда появится возможность вытащить сжатую пружину. Затем пружина вынимается и выковыривается старая резиновая проставка.
  4. Установите стяжку на новую пружину и сожмите ее. Наденьте на верхний виток проставку вместе с железным упором и установите новую пружину на место. Старайтесь провести монтаж таким образом, чтобы конец витка точно совпал со специальным пазом для него.

После установки снимите стяжки и проведите сборку узлов в обратной последовательности.

Замена передних пружин - Видео

  1. Автомобиль также устанавливают на ровную поверхность и снимают амортизатор. Затем авто поднимают и демонтируют колесо. После этого нужно ослабить гайки, предназначенные для крепления нижнего рычага.
  2. Установите домкрат под рычаг и слегка нагрузите его. После этого Открутите крепление стабилизатора.
  3. Демонтируйте скобу крепления и вытащите подушку, которая расположена под ней.
  4. Открутите гайку, на которой закреплен палец нижней шаровой опоры к поворотному кулаку. Откручивать нужно не до конца.
  5. Уберите домкрат из-под рычага и нанесите несколько ударов молотком по поворотному кулаку в том месте, где расположена шаровая опора.
  6. Как только рычаг будет держаться на одной гайке, поставьте под него домкрат, при этом, не создавай нагрузки на элемент. Отверните гайку полностью и с помощью монтажного инструмента переведите стабилизатор за пластину крепления.
  7. Уберите домкрат и опустите рычаг вниз. Привяжите проволокой верхний рычаг к кузову, чтобы он не падал. При помощи монтажных инструментов выведите нижнюю часть пружины из чашки нижнего рычага. После этого, пружина снимается и вытаскивается прокладка с верхнего рычага.
  8. Совмещая пазы прокладки и виток пружины, примотайте их друг к другу при помощи изоляционной ленты и установите пружину на корпус вверху. Не забывайте, при этом, что на нижнем рычаге имеется специальный паз для витка пружины, с которым она тоже должна быть совмещена. После этого, вставьте монтажный инструмент в отверстие нижнего рычага и направьте к нему пружину. Под рычаг установите домкрат и поднимайте его, контролируя положение упругого элемента.
  9. Как только палец войдет в поворотный кулак. Закрутите гайку и проведите сборку оставшихся элементов в обратно последовательности.

На этом замена передних и задних пружин ВАЗ 2107 закончена. Удачи на дорогах!

vipwash.ru

Как поменять пружину передней подвески?

На современных автомобилях пружина подвески и амортизатор составляют фактически единую деталь – телескопическую стойку. Амортизатор в таком случае будет располагаться внутри пружины. Однако и сегодня можно встретить очень много автомобилей, где он располагается возле пружины. По этой причине работа описываемого нами элемента подвески очень сильно зависит от работы амортизаторов, и наоборот.

1. Когда нужна замена передней подвески автомобиля: знакомимся с основными признаками неисправности.

По своей сути, пружина подвески – это цилиндрический стержень определенной длины, который закручен по спирали. Пружину достаточно удобно использовать при монтаже, и она обеспечивает необходимую автомобилю величину упругости. Но основная характеристика пружины, важная для удобной эксплуатации автомобиля – это показатель ее жесткости. В связи с этим пружины изготавливают из специальной стали, которую именуют торсионной. Ее особенность заключается в том, что при деформации изделие из такой стали всегда стремиться вернуться в исходное положение.

Многие автолюбители и профессиональные механики употребляют в своей речи такие понятия как «мягкая» или «жесткая» подвеска автомобиля. Данные характеристики также будут напрямую зависеть от пружины и ее особенностей. К слову, дать однозначный ответ касательно того, жесткой или мягкой должна быть пружина передней подвески, фактически нельзя. Зачастую эти показатели стабилизируются конструкторами еще на этапе проектирования автомобиля, поскольку они зависят непосредственно от его основных характеристик, а также габаритов.

Если подвеска будет очень жесткая, водителю будет довольно сложно управлять автомобилем при езде по неровной дороге. Авто будет очень сильно дергаться, удары не будут смягчаться. Для водителя и пассажиров такая езда принесет очень много дискомфорта. Но вот если установить на автомобиль очень мягкую подвеску, во время осуществления поворотов автомобиль будет давать очень большой крен.

Знать об этом всем необходимо для того, чтобы после износа старых пружин иметь возможность правильно выбрать новые. Таким образом, вы сможете обеспечить себе максимальный комфорт при езде. Поэтому, если отправитесь за новыми пружинами для передней подвески, обязательно учитывайте следующие факторы:

- диаметр прута, из которого сделана пружина. Чем диаметр больше, тем жестче будет данный элемент;

- внешний диаметр самой пружины. В данном случае зависимость будет обратной: жесткость пружины будет уменьшаться с увеличением ее диаметра;

- количество витков, из которых состоит пружина для подвески. Большое количество витков уменьшает жесткость;

- форма пружины. Среди пружин для подвески различают несколько форм: наиболее распространенную цилиндрическую, коническую и бочкообразную. Все они обладают разными характеристиками, о которых вам детальнее сможет поведать продавец. Но стоит отметить, что даже одна пружина может сочетать в себе несколько разных форм.

Во время эксплуатации автомобиля пружинам подвески необходимо постоянно уделять внимание и контролировать их состояние. Ведь если вовремя не заметить наличие неисправности и не заменить пружину, это может привести к ухудшению работы всех элементов подвески – начиная от амортизаторов до оси, к которой прикреплены колеса автомобиля.

Зачастую износ пружин подвески происходит по причине «усталости» металла. То есть пружина попросту изнашивается, ее могут поразить очаги коррозии, она проседает или даже ломается. Производители уделяют много внимания износостойкости пружин амортизаторов (в частности, покрывают их антикоррозийным покрытием), однако при очень интенсивной эксплуатации автомобиля износа этой детали просто не избежать. Как отмечают специалисты, в среднем пружина подвески способна прослужить около 3 лет. Но если авто постоянно находится под сильными нагрузками и эксплуатируется в условиях неровного дорожного покрытия, необходимость в замене возникает намного раньше.

К слову, проверка исправности пружины подвески осуществляется во время прохождения технического осмотра. Производится внешний осмотр данного элемента и замер высоты пружины для определения степени ее осадки.

В каких случаях замена пружины передней подвески является неизбежной? Несвоевременная замена пружины амортизатора приводит не только к преждевременному износу амортизаторов. Кроме этого, понижается устойчивость машины во время движения, увеличивается ее тормозной путь. Езда на таком автомобиле становится не только некомфортной, но и небезопасной. Пружины подвески подлежат замене в следующих случаях:

1. Если на поверхности пружины появились очаги коррозии.

2. Если передняя подвеска находится значительно ниже, чем задняя, и это легко определяется даже путем визуального осмотра.

3. Если при измерении расстояния от середины колеса до его колесной арки было установлено, что этот показатель является разным для колес одной оси.

4. Если пружина лопнула или на ней появились трещины.

Кроме этого, специалисты советуют осуществлять замену пружины подвески одновременно с заменой амортизаторов. С одной стороны, делать это не совсем выгодно, поскольку данные элементы стоят достаточно дорого. Но с другой стороны, если устанавливать новые амортизаторы со старыми подвесками, это может значительно сократить срок их службы. Тогда амортизаторы придется менять еще чаще, что также может сильно ударить по кошельку. По этой причине, замену пружин рациональнее будет осуществлять при каждой второй замене амортизаторов. Однако, в любом случае, подобное решение необходимо принимать, исходя из реального состояния пружин.

2. Материалы для замены пружины передней подвески и полезные советы для правильной подготовки к началу работы.

Самый первый этап по осуществлению замены пружины передней подвески заключается в подготовке необходимых инструментов. В данном случае вам понадобятся:

1. Гаечные ключи на 22 и на 13 (но это только в случае ремонта автомобиля ВАЗ, если же вы приступаете к замене пружины на другом авто, лучше подготовить полный набор гаечных ключей).

2. Гидравлический домкрат.

3. Специальный ключ для откручивания болтов на колесах.

4. Молоток.

5. Лом или металлическая лопатка.

6. Специальный зажим для пружины.

При замене пружин их обязательно нужно устанавливать парами на одну ось. То есть, если просела пружина со стороны водителя, необходимо осуществлять замену и той пружины, которая стоит со стороны пассажира. Кроме того, на одну ось необходимо устанавливать пружины одной группы (с маркировкой одного цвета). При замене пружины подвески обязательно необходимо учитывать еще несколько правил, которые помогут вам сделать автомобиль максимально комфортным для езды:

1. При установке оригинального амортизатора, необходимо подбирать и такую же пружину. Дело в том, что каждый производитель по разному относится к стандартам качества, и если ваш автомобиль очень известной марки, они будут выпускать самые качественные амортизаторы и пружины, чтобы поддерживать статус своего имени. Кроме этого, если подбирать оригинальную пружину и амортизатор, они будут обладать одинаковой устойчивостью к износу и практически одинаковым сроком службы.

2. При замене пружины подвески очень важно уделить внимание и отбойнику. Именно от него будет зависеть состояние и пружины и амортизаторов. В частности, он смягчает удар и силу воздействия на них в результате попадания автомобильного колеса в яму.

3. На покупке пружин передней подвески не стоит экономить, поскольку можно легко попасть на контрафакт. Подобные изделия могут быть не только очень склонными к износу, но и могут не подойти для подвески вашего автомобиля по размерам.

Во время работы с пружиной необходимо выполнять все действия с особенной осторожностью. Очень часто случается, что во время демонтажа пружина выстреливает прямо в лицо автовладельцу или же сильно повреждает кузов. По этой причине оптимально будет использовать специальный зажим, благодаря которому замена пружины передней подвески в домашних условиях станет максимально безопасной.

3. Особенности замены пружины передней подвески автомобиля: подробная инструкция.

Поскольку обо всех важных моментах мы уже рассказали, можно приступать к основному этапу – непосредственной замене пружины передней подвески автомобиля:

1. Снимаем с автомобиля колесо и амортизатор. Чтобы снять амортизатор, вам необходимо будет открутить два крепежных болта, которые находятся у его основания.

2. Находим две крепежные гайки, при помощи которых нижний рычаг крепится к оси. Немного ослабляем их затяжку.

3. Под нижний рычаг подставляем домкрат и с его помощью немного поджимаем пружину подвески. Благодаря этому намного легче будет осуществить демонтаж стабилизатора.

4. Откручиваем гайки, при помощи которых фиксируются скобы подушки стабилизатора. После этого вы без проблем сможете снять шайбы.

5. Демонтируем скобы и подушку вместе со стабилизатором автомобиля.

6. Теперь нам необходимо немного ослабить крепление пальца нижнего шарового шарнира. Он крепится к поворотному кулаку при помощи обычной гайки. После того как она будет ослаблена, палец нижнего шарового шарнира можно немного сместить до момента, пока он не совпадет с торцом. Домкрат можно убрать.

7. Чтобы спровоцировать выход пальца шарнира из нижнего ушка поворотного кулака, по последнему необходимо произвести несколько довольно резких ударов при помощи молотка. Удары необходимо наносить по наружной поверхности. Также для этого можно использовать специальный съемник, который значительно облегчит процесс выпрессовки пальца.

8. Чтобы не нагружать подвеску, под нижний рычаг необходимо опять подставить домкрат.

9. Отвинчиваем и демонтируем гайку, при помощи которой крепится палец. После этого можно отпустить нижний рычаг, однако делать это необходимо очень осторожно. При помощи монтажной лопатки необходимо перевести штангу стабилизатора. Убираем домкрат.

10. Закрепляем верхний рычаг специальным проволочным крючком. Сделать это необходимо таким образом, чтобы получить максимально удобный доступ к пружине передней подвески.

11. Опять же используем монтажную лопатку для того, чтобы поддернуть пружину в нижней части и вывести ее конец из опорной чаши, которая находится на рычаге. Напоминаем, что делать это необходимо крайне осторожно. В идеале нужно использовать специальный зажим для пружины, чтобы она случайно не выскочила и не нанесла вам травм.

12. Теперь вы можете легко снять старую пружину с подвески своего автомобиля.

13. За пружиной снимаем и прокладки. Их должно быть две. Однако они не всегда могут находиться в опорных чашах. В некоторых случаях они буквально прикипают к пружине и вместе с ней снимаются.

14. Используем новую прокладку и крепим ее при помощи клейкой ленты к новой пружине подвески. Поскольку прокладка имеет немного изогнутую форму, при ее креплении необходимо добиться максимально точного совпадения ее формы с пружиной.

15. Устанавливаем новую пружину вместе с прокладками на кузов автомобиля. Подденьте пружину при помощи специального фиксатора или же монтажной лопатки. Устанавливаем пружину торцом нижнего витка в винтовую поверхность на рычаге.

16. Под нижний рычаг снова устанавливаем домкрат. Немного подняв автомобиль и нагрузив только что установленную пружину, при помощи той же монтажной лопатки ее нижний виток необходимо направить на винтовую поверхность опорной чаши.

17. Еще больше увеличив нагрузку на пружину, необходимо подвести шпильку крепления к стабилизатору автомобиля. После этого проверьте, правильно ли установлена пружина. Используя монтажную лопатку, обратно проведите штангу стабилизатора через шпильку. Все остальные процедуры проведите в обратном порядке до установки колеса.

18. Те же действия необходимо повторить и со второй пружиной оси. На этом замена пружины передней подвески является завершенной. В целом ничего сложного в данной работе нет, главное соблюдать технику безопасности и заранее приобрести необходимые детали для замены.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?
Да Нет

auto.today

Передние пружины… — бортжурнал Лада 2106 Euphoria 1987 года на DRIVE2

Поставив год назад передние пружины от Нивы 2121, я совершил, наверное, самую большую ошибку! Учитывая то, что я их еще и обрезал (-2 витка), ездить было очень напряжно из-за чрезмерной жёсткости! Как на трамвае… быть может на нём ещё и мягче!:) Вобщем такая жёсткость не есть хорошо для всего: ходовая, кузов и моя жо.а!:)
Поэтому было решено их заменить, а заодно и поперечину передней подвески вместе с подушками двигателя! Поперечину так… на всякий случай… поржавела сильно! Ведь она 1987 года, да и металл устаёт… и машина за это время пробежала не мало — 380,000 км! Перед установкой поперечины залил все её внутренние полости технониколью, чтоб не ржавела, а сверху(что под двигом) покрасил термостойкой краской!

Ставить оригинальные пружины не решился… хотелось чего-нибудь интересного! Остановился на пружинах Фобос спорт с занижением -40мм. В Беларусии найти что подобное на ВАЗ нереально! Поэтому заказывал из России…
В итоге получилось неплохо! Правда по сравнению с обрезанными нивоскими, на фобосах перед стал выше где-то на 15-20мм и мягче:), но всё ровно жеще стока! Поставил пружины на проставки от волги 3110, т.к. они тоньше стока (иначе было бы ещё выше). Ничего не резал! Думаю так и оставлю.

И так:

Пружины

Поперечина, соответственно старая и новая

Проставки Волга 2410

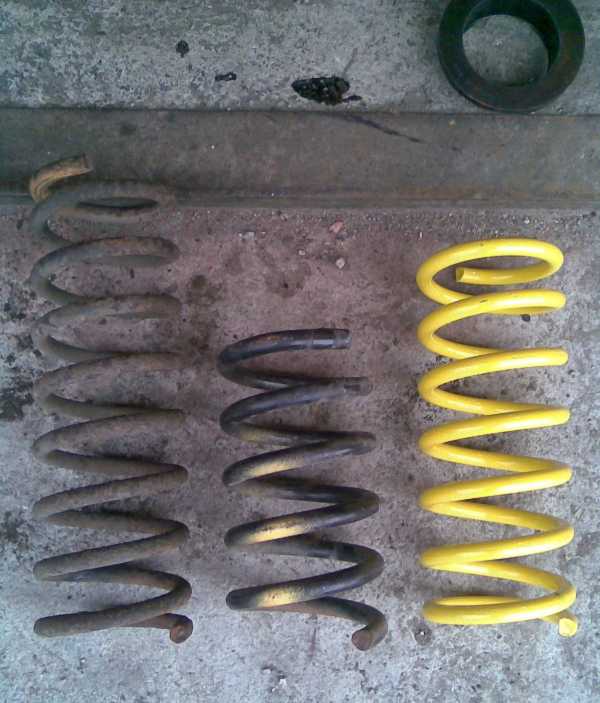

пружины слева на право соответственно: сток, нива 2121, фобос.

Развал…

Итог!

Ну и пару фото процесса:

Цена вопроса: $120

Нравится 90 Поделиться: Подписаться на машину

www.drive2.ru

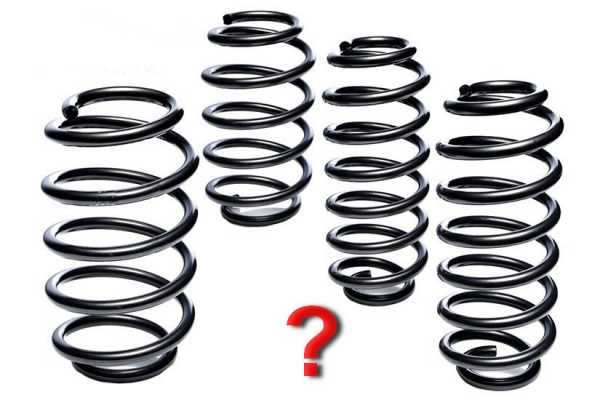

Как самостоятельно подобрать пружины для своего авто (идеально для VAG группы) — бортжурнал Skoda Octavia

Эта запись часть статьи "Всё о замене ППД на Skoda Octavia A5 (FL)"

Эта запись появилась благодаря Эпическая замена евро-пружин передней оси на RS-пружины с нетривиальным подходом

Примечание: со временем могут появиться примеры для вагонов и ПП

Запись будет "как бы" про вообще (т.е. принцип метода годится для любого авто с классическими амортизаторами и винтовыми пружинами). Однако, примеры я буду приводить конкретно для переднеприводной Octavia A5, а в целом метод (как есть) годится для всего семейства автомобилей ВАГ-группы. (т.е. не нужно меня спрашивать подойдет ли метод для Октавия А7 — подойдет)

Что хорошего у авто ВАГ группы, в одном и том же кузове могут быть установлены разные типы подвесок, и все они перечислены в он-лайн каталоге (скажем elcats.ru)

Это позволяет, как занижать, так и завышать дорожный просвет или просто корректировать посадку под свои потребности за счет выбора необходимого типа подвески.

Допустим у обычного гольфа нет заниженной подвески, зато есть у заряженной версии — вопрос как подобрать нужные пружины под свои весовые характеристики.
Или, скажем, нужно компенсировать вес дополнительной шумки или дополнительной музыки в багажнике или газовой установки ко всему прочему — какие тогда нужны пружины ?

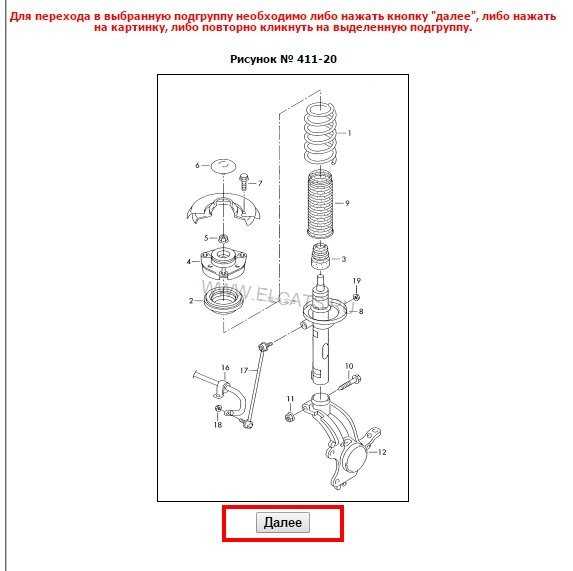

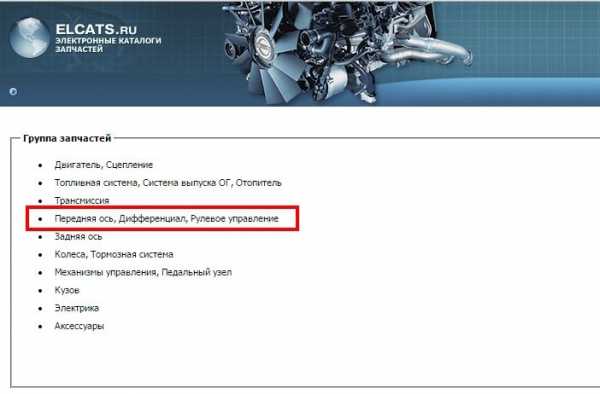

По он-лайн каталогам KYB, Lesjofors, Bilstein и тд. вам предложат ТОЛЬКО замену штатным пружинам, да и то в основном это будут стандартные (так называемые) Евро пружины конкретно под ваш авто (ваша модель авто, ваш кузов, ваш мотор).

А уж если у вас не спортивная версия авто, то и заниженные пружины вам по тем каталогам не светят, ибо таковые будут предложены только на те авто, на которые их ставят с завода. Ну максимум повезет и у вас будут очень схожие характеристики по массам как у Octvia A5 1.8TSI и Octavia A5 RS 2.0TSI.

Примечание
Сразу предупреждаю, что речь идет о подборе пружин внутри одной линейки автомобилей, например:
Линейки Октавий А5 или линейки 5-х Гольфов, Пассатов, Ауди и тд.

Т.е. не имеет смысла проводить аналогии между Октавией и Гольфом — разные кузова, разный вес — хотя сама платформа одна.
Но можно проводить аналогию между разными кузовами одной линейки одной платформы. Например Седан или Универсал одной линейки с передним приводом или отдельно полным приводом.

Вот об этом мы сегодня и поговорим.

Часть 1 – Колхозный подбор

Допустим, у вас стандартный авто (ВАГ группы) оборудованный подвеской а-ля Пакет Плохих Дорог (далее ППД).

Предположим, что вам эта подвеска не нравится, по эстетическим соображениям или из соображений комфорта работы самой подвески или потому, что просто пацаны во дворе не поймут 😉
Берем Шкоду Октавию А5, которая оборудована ППД и от которого мы хотим избавится, установив в замен (к примеру) пружины от подвески с уменьшенным дорожным просветом, или так называемые РС – пружины и которые дают занижение от Евро-пружин до -15мм. Нам такие пружины по прямой замене не предложат, поэтому мы их будем брать от спортивной версии Октавии A5 RS в таком же кузове и с таким же типом привода.

Теперь самое главное – с чего нужно начинать выбор пружин.

Выбор пружин

Это самый главный вопрос, который многих ставит в тупик.
Сразу говорю, что приведенные ниже примеры годятся как есть для кузовов лифтбэк — хэтчбэк — седан и универсал с передними приводами (про ПП может быть потом напишу).

Итак, снова берем нашу Октавию в кузове лифтбэк и пытаемся понять, чем она отличается от Октавии RS в плане веса авто (благо RS существует в обоих типах кузова).

Поскольку кузов у нас с Octavia RS одинаковый и обе они переднеприводные, то будем предполагать, что основное отличие в весе авто заключается в более тяжелом двигателе и его обвязке. Такими вещами как вес заднего спойлера у RS (3 кг), отсутствие полноценного запасного колеса у RS, вес другого заднего бампера, а также разница в весе кожаного салона и спортивных педалей — мы будем пренебрегать (!).

В некоторых инструкциях по эксплуатации, почти в самом конце приведены таблички с массами всей линейки автомобилей (в нашем случае Октавии А5).
Я сделал табличку с весом автомобилей с основными двигателями Октавий А5.

Итак ищем наш авто, допустим это мой авто 1.8TSI (CDAB) 112кВт с АКПП6 – и весь авто весит 1380 кг. Теперь смотрим на вес самой Octavia RS с коробкой ДСГ6 – 1455 кг
Разница составляет 1455 – 1380 = 75 кг (на всю переднюю ось)

Поскольку мы приняли для расчета, что задние части стоковых (без доработок) автомобилей ничем не отличается друг от друга, то назад ставим точно такие же пружины как у RS.
Про более детальный подбор задних пружин можете почитать тут — Выбор и установка задних RS пружин

Остается только подобрать передние пружины.
И так, нам нужно подобрать передние пружины с нагрузкой на 75 кг меньше (плюс – минус).

Для этого открываем www.elcats.ru и выбираем производителя авто, т.е. Skoda

Далее выбираем конкретно нашу модель авто, т.е. Skoda Octavia A5 – она же 1Z3 – лифтбэк, 1Z5 — универсал, год можно любой, я обычно 2011 или 2012 использую для 1Z3.

Далее выбираем раздел – Передняя ось

Далее ищем необходимую нам подвеску – для лифтбека Октавия RS для чего нам нужно выбрать передний привод – седан – PR-2UC

Выделяете и жмете ДАЛЕЕ

Штатные передние пружины для Октавии РС имеют индекс DB — такие данные для подбора на других авто вы ищете сами. (я обычно не называю весь номер пружины типа 1K0 411 105 DB, поскольку отличие только в индексе AT, DA, DB )

Нам же нужны пружины которые соответствуют нагрузке на переднюю ось на 75 кг меньше, но у нас две пружины (!) значит каждая пружины должна иметь весовую нагрузку на: 75кг / 2 пружины = 37.5 кг

Примечание:
Поскольку у многих нет ETKA (я себе сам до сих пор не установил), то довожу до сведения, что шаг между соседними весовыми категориями пружин составляет от 25 до 35 кг для передних и около 20 кг для задних пружин (приблизительно и касается всего ВАГа)

… но это для ОДНОЙ пружины, поскольку их у нас спереди две, то для всей передней оси это будет шаг 2 х "25-35кг" = 50-70 кг

А значит, нам для нашей задачи достаточно взять пружины на одну весовую категорию меньше т.е. это будут пружины с индексом DA.
Разницей в весе равной одному весовому классу одной пружины можно пренебрегать (т.е. плюс минус 25-30 кг в ту или иную сторону, имхо, лучше если в плюс).

Вот и вся любовь с пружинами 😉

Есть один момент с таким «приблизительным» подбором пружин, рассмотрим его ниже.

Часть 2 – Подбор по учебникам с калькулятором

Объясню, если при выборе пружин на 1.8TSI нам было достаточно скинуть весовую категорию на один, то скажем, для Октавия А5 с двигателем 1.6 или 1.4 MPI скидывать нужно будет почти до 200 кг.
Отсюда, возникает логичная мысль, что хорошо бы знать точную разницу между весовыми категориями пружин. Для этого вам нужны таблички из ETKA (для ВАГ-оводов) с точными весовыми нагрузками.
Тут выкладывали куски этих табличек, я забыл, у кого в БЖ лежало, поэтому просто выкладываю тут копию.

весовая категория задних пружин

весовая категория передних пружин

весовая категория передних пружин

весовая категория передних пружин

ЗЫ1
Еще вам (для всяких целей) может пригодиться другая табличка из вашего багажника.

Тип подвески (для Октавии А5):
1JB — Пакет Плохих дорог (выше Евро на 20-25мм)
1JA — Евро подвеска (стандарт)
1JC — Подвеска с уменьшенным дорожным просветом (приблизительно -15мм от Евро)
Есть еще спортивная (это -30мм от Евро) если не ошибаюсь — 1JS

Весовая категория пружин — смотри таблички

ЗЫ2
Оригинальные пружины дорогие, и конечно хочется скроить купив не оригинал, но в данном случае вы сами ищите аналоги через exist на свой страх и риск 😉
(можете меня НЕ спрашивать подойдут ли вам такие-то пружины Lesjofors — ибо я понятия не имею подойдут они вам или нет 😉

ЗЫ3

Давайте рассмотрим подбор передних RS пружин для Октавия А7:
Штатная РС пружина 5Q0411105HD, Pr- L17 (для RS 2.0 TSI )
А вам для 1.8TSI (допустим МКПП) нужна пружина на одну весовую ниже — т.е. по логике нужна L16

Вот пример который мы с SERG-A7 разбирали в ЛС:
SERG-A7 нашел ответ из табличек VW:

Как видно тут последовательность сохранена, за L17 для 2UC идет L16 для 2UC, но по Elcats для Шкоды и этого было не понять, НО это не значит что L16 однозначно на одну весовую категорию ниже чем L17, т.е. нужно искать еще и характеристику допустимой нагрузки в кг.

Примечание:
Весовая категория штатных Евро пружин может не совпадать с весовой категорией штатных ППД пружин.
Например штатные "евро-пружины" для 1.8TSI — это PR-L13, а штатные ППД пружины это PR-L60
Причем это очень похожие пружины — их отличие только в количестве витков или в толщине витков — по длине они могут быть одинаковые.

Остальные мелочи рассчитывайте сами.
_____________________________________________________
Ссылка от dedugan — Таблица Технических Характеристик всех Octavia
_____________________________________________________

Эта запись часть статьи "Подвеска Skoda Octavia A5"

www.drive2.ru

Передние пружины — бортжурнал KIA Sportage Бельчонок 2006 года на DRIVE2

Настал тот момент, когда это надо сделать.
Пружины были стандартные, очень севшие. В тоге на бездорожье при активной езде колеса задевали за крыло и они гнулись. Как оказалось потом, сходразвал был не очень хороший и съедалась внутренняя часть резины 🙁
Думал думал и наконец додумал.
Купил пружины от Волги с 3 рисками. Самые жесткие. Пруток 16мм, толще чем стандартные.
Началось все в четверг вечером и, к сожалению, с проблем 🙁
Поставили машину на чурки, сняли колеса и давай разбирать. Сняли все вилки. И вот она — стена проблем. Одна стойку сняли, а у другой 2 гайки сорваны и не откручиваются 🙁 В итоге пришлось на этом закончить. Но вот еще какая проблема… Передний подвески та нет 🙁 Вставляем пружины от волги, прикручиваем гаражные тапочки (колеса, на которых машина была с самого начала) и опускаем. В итоге машина стоит раком, до пола примерно сантиметр. Но есть возможность загнать машину обратно в гараж.

Как хорошо, что я не избавился от тапочек

День перерыва на размышления. Как открутить гайки. Как не попортить резьбу. Как быть, что делать.
Над стойкой у меня стоит проставки и удлинители резьбы.
Услышав в магазине "Да, я могу подобрать разборные" я успокоился. Теперь можно выбивать и скручивать все что угодно. Жаль болгаркой не подлезть, а то спилил бы все к чертовой матери.
И итоге уйма времени потратили сбивая гайки зубилом и сверля отверстия. Но результат есть : вторая стойка снята.
От Волговский пружин отпили 1.5 витка. и поставил.


Желаемого результата я добился. Передок поднялся. Машина выровнялась.

В ближайшее время будет ясно, на сколько жесткая получилась передняя подвеска. С учетом того, что когда-нибудь я все же поставлю лебедку и сделаю передний силовой бампер, жесткие пружины не помешают.

Летом надо будет менять амортизаторы. На этот счет есть задумки.

Цена вопроса: 1 520 ₽

Нравится 37 Поделиться: Подписаться на машину

www.drive2.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
