12 лучших противотуманных фар — Рейтинг (Топ 12)

Не ослепительная дюжина

Автор: Владимир Ниженец

Далеко не каждый автомобиль оснащен хорошими противотуманками. Даже если этот вид фар входит в комплектацию, конкретные модели отнюдь не всегда устраивают владельца машины. Поэтому универсальные ПТФ, выпускаемые многими производителями, неизменно пользуются популярностью. Предлагаем вашему вниманию рейтинг лучших противотуманных фар, которые обеспечивают хорошую видимость в любых метеорологических условиях, не ослепляя встречных водителей.

Лучшие противотуманные фары с рефлекторными отражателями

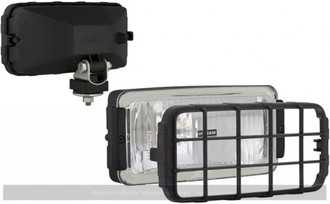

Модель Comet FF 450 может служить образцом классических прямоугольных противотуманных фар с рефлекторным отражателем. Умеренная цена и высокая эффективность обеспечили ей широкую популярность среди автолюбителей. Фара состоит из пластикового корпуса и ребристого стекла с наклеенным на него оптическим элементом. Для ПТФ предусмотрен навесной или вертикальный монтаж при помощи стального кронштейна. Фары рассчитаны на работу с 55 W галогеновыми лампами с цоколем h4. При этом они формируют широкое (с углом до 90 градусов) пятно и пучок света с очень четкой границей.

Основные плюсы:

  • отличные светотехнические показатели;

  • легкая замена ламп;

  • качественная сборка;

  • защитная крышка в комплекте.

Минусы:

  • практически отсутствуют

10 / 10

Рейтинг

Дорогие и эффективные ПТФ рефлекторного типа из Японии. Фара имеет прямоугольную форму и крепится на кузов автомобиля при помощи стального кронштейна в стоячем или висячем положении. Оригинальные изделия комплектуются 55 W лампами производства PIAA с высокими эксплуатационными характеристиками и цоколем h4. По светоотдаче они соответствуют обычным 85-ваттным галогеновым и хорошо освещают дорожное полотно на расстояние до 20 метров. При правильной установке противотуманные фары PIAA 50 XT формируют четкую светотеневую границу и симметричное световое пятно шириной до 95 градусов. По результатам тестирования нескольких популярных моделей ПТФ, опубликованного журналом «АвтоДела» (http://www.autodela.ru/main/top/test/protivotumanky_DLAA_Mega_Lighting_PIAA_Sirius_Wesem), PIAA 50 XT признана единственной фарой, которая «убирает» сетку в освещенной зоне почти полностью.

Основные плюсы:

  • хорошо освещают обочину и соседнюю полосу;

  • не ослепляют встречных водителей;

  • защитная крышка в комплекте;

  • легкая замена ламп.

9.9 / 10

Рейтинг

Добротная бюджетная противотуманная оптика стандарта Valeo Fogstart от известного французского бренда. Подобные фары широко применяются в качестве штатного освещения ряда автомобилей группы компаний RENAULT, а также FORD, NISSAN, OPEL и других. Оригинальные Valeo 088358 поставляются вместе с неплохими 55 W лампами производства OSRAM или PHILIPS. Левая и правая фары одинаковы, круглой формы с диаметром корпуса 90 мм и весом 0,34 кг каждая. Отражатель выполнен из стекла, благодаря чему он не ржавеет от водяных паров и не деформируется при нагреве. Фары рассчитаны на установку ламп с цоколем h21. Световое пятно симметричное, угол захвата порядка 70 градусов, граница четкая.

Основные плюсы:

  • четкая светотеневая граница;

  • хорошо освещают обочину;

  • отражатель из стекла;

  • корпус из качественного пластика.

Минусы:

  • не самый прочный корпус фары: попадание воды внутрь крайне нежелательно

9.5 / 10

Рейтинг

Противотуманные фары с классическим прямоугольным дизайном от польского производителя. Корпус выполнен из черного пластика, оптический элемент металлический. Модель укомплектована стеклом желтого цвета и защитной решеткой. Фары могут устанавливаться на автомобиле как в стоячем, так и в висячем положении при помощи кронштейна с тремя вариантами крепления. Все металлические детали оцинкованы и покрыты прочным лаком. Эти ПТФ рассчитаны на эксплуатацию с галогеновыми лампами, оснащенными цоколем h4. Модель Wesem 2HPz предназначена для установки на легковых и грузовых автомобилях. В первом случае рекомендуется использовать лампы 12 V 55 W, во втором — 24 V 70 W (в комплект не входят). Световое пятно симметричное, шириной порядка 60 градусов, светотеневая граница достаточно четкая.

Основные плюсы:

  • замена ламп производится спереди;

  • могут использоваться как дополнительные фары дальнего света;

  • система крепления позволяет изменять положение фары в трех плоскостях;

  • невысокая цена

9.1 / 10

Рейтинг

Лучшие линзованные противотуманные фары

Один из самых популярных брендов на американском континенте любим покупателями и у нас. Маленькие размеры позволяют врезать противотуманные фары на основе биксеноновых линз Mini h2 практически в любой бампер или смонтировать на штатные места многих моделей автомобилей с минимальными переделками. В продаже имеется большой выбор масок разного диаметра от 2,5 до 2,8 дюйма. Источником света для этих ПТФ служат ксеноновые лампы с цоколем h2. Подключить противотуманки к разъемам другого типа (например, h5, H7 и других) помогут специальные переходники. Фары создают очень широкий световой конус правильной формы и имеют предельно четкую светотеневую границу с характерной ступенькой посредине.

Основные плюсы:

  • не ослепляют встречных водителей;

  • изначально рассчитаны на ксенон;

  • металлический корпус;

  • адекватная цена для такого качества.

Минусы:

  • практически отсутствуют

10 / 10

Рейтинг

Очень компактные противотуманные фары круглой формы от известной германской компании. Корпус выполнен из магниевого сплава и, несмотря на свои скромные размеры, способен выдержать значительный нагрев. Крепление фар на кузов осуществляется при помощи кронштейна в стоячем или висячем положении. Могут эксплуатироваться с галогеновыми лампами с цоколем h4 (модель 1NL 008 090-821) или ксеноновыми типа D2S (1F0 008 390-801). Фары дают широкое несимметричное световое пятно со значительным акцентом на обочину и четкую светотеневую границу.

Основные плюсы:

  • свет от Micro DE практически не ослепляет водителей встречного транспорта;

  • прочный магниевый корпус;

  • герметичная конструкция исключает попадание воды внутрь.

Минусы:

  • замена лампы с тыльной стороны фары.

9.8 / 10

Рейтинг

Бюджетный вариант неплохих линзованных противотуманных фар родом из Тайваня. Имеют небольшой круглый алюминиевый корпус и рассчитаны на работу с 12 V галогеновыми лампами мощностью 55 ватт с цоколем h4. Допускают эксплуатацию с ксеноновыми источниками света. Благодаря наличию специальной шторки внутри корпуса, светотеневая граница очень четкая и имеет характерную двойную ступеньку. Световое пятно симметричное, но не очень широкое, с углом порядка 65 градусов.

Основные плюсы:

  • не слепят водителей встречных транспортных средств;

  • позволяют использовать ксеноновые лампы;

  • невысокая цена.

9.4 / 10

Рейтинг

Линзованная оптика из 441-й линейки тайваньского производителя (например, 441-2015-UQ, 441-2016-UQ, 441-2023-UQ и 441-2025-UQ) является конструктивным аналогом оригинальных противотуманных фар многих моделей автомобилей, а однотипная оптическая часть имеет сходные светотехнические характеристики. Корпус у этих ПТФ выполнен из качественного пластика позволяет устанавливать 55 W галогеновые или ксеноновые лампы с цоколем h21. Левая и правая фары различаются. Световое пятно симметричное и широкое, светотеневая граница прямая и четкая, без засветов.

Основные плюсы:

  • могут использоваться для замены обычных рефлекторных ПТФ на линзованные при установке ксенона;

  • не ослепляют водителей встречного транспорта;

  • хорошее световое пятно.

9.1 / 10

Рейтинг

Лучшие светодиодные противотуманные фары

Лучшие светодиодные противотуманные фары в своем ценовом диапазоне. Предназначены для установки в бампер и без дополнительных доработок заменяют штатную 90-миллиметровую оптику у ряда автомобилей (модели Type S и Type T). Линзы фар выполнены из ударопрочного поликарбоната высокой плотности, а совмещенный с радиатором корпус из алюминиевого сплава. Morimoto XB могут подключаться к автомобильной бортовой сети 12 или 24 V. Источником света случат три 3-ваттных кристалла производства компании PHILIPS с общим световым потоком порядка 1200 люмен. Фары создают симметричное равномерное пятно и прекрасно освещают обочину, а также соседнюю полосу, обладая при этом четкой светотеневой границей.

Основные плюсы:

  • отличные светотехнические характеристики;

  • герметичность корпуса;

  • высокая применимость.

Минусы:

  • невозможность замены отдельных кристаллов.

9.9 / 10

Рейтинг

Светодиодные рефлекторные противотуманные фары от известного японского производителя в круглом корпусе широко распространенного диаметра 90 мм. В качестве источника света в них используются инновационные кристаллы собственной разработки, имеющие высокую эффективность. В отличие от большинства других LED ПТФ, в моделях компании PIAA первичное излучение светодиодов направлено назад, на поверхность специально разработанного мультиотражателя, обеспечивающего качественную фокусировку луча. Линзы фар выполнены из ударопрочного поликарбоната, корпус алюминиевый. Световое пятно правильной формы с углом захвата порядка 70 градусов, светотеневая граница достаточно четкая.

Основные плюсы:

  • высокая энергоэффективность;

  • хорошая фокусировка луча, практически не слепит встречных водителей;

  • ударопрочные линзы;

  • качественный корпус.

9.5 / 10

Рейтинг

Модель предназначена для замены круглой галогеновой ПТФ наиболее распространенного стандарта (диаметром 90 мм), например, Valeo Fogstar h21 или Koito FOG h26. Линза выполнена из ударопрочного полимера, корпус из алюминиевого сплава. В LEDriving FOG 101 одновременно совмещаются три устройства: противотуманные фары, дневные ходовые огни и дополнительная секция для подсветки угла поворота. ДХО загораются при запуске двигателя и гаснут при включении габаритов, фар ближнего/дальнего света или ПТФ. Дополнительная подсветка также срабатывает автоматически при включении соответствующего поворота. Фары создают широкое световое пятно правильной формы и достаточно четкую светотеневую границу.

Основные плюсы:

  • в одном корпусе с дневными ходовыми огнями и подсветкой поворота;

  • экономичный свет;

  • высокий класс пыле- и влагозащиты.

9.3 / 10

Рейтинг

Польские светодиодные противотуманные фары для монтажа в 80-миллиметровое посадочное место в бампере или спойлере. Корпус выполнен из ударопрочного полимера, оптический блок имеет стеклянный рассеиватель и пластиковую линзу. Источником света для фары являются три 3-ваттных светодиода компании OSRAM, которые охлаждаются при помощи мощного алюминиевого радиатора. Есть возможность выбрать наиболее удобную для подключения модификацию — с проводами или разъемом одного из трех популярных типов. Фары создают световое пятно правильной формы достаточной ширины. Правильно отрегулированные ПТФ водителей встречных автомобилей не ослепляют.

Основные плюсы:

  • четкая светотеневая граница без особых засветов;

  • герметичный корпус;

  • мощные и экономичные противотуманные фары.

9.1 / 10

Рейтинг

Обновлено: 21.02.2016

www.expertcen.ru

Какие лучшие противотуманные фары | АВТОСТУК.РУ

Противотуманные фары входит в дополнительное оборудование. Оно не входит в обязательный список автомобильного светового оборудования. Противотуманки устанавливаются по желанию владельца автомобиля.

Содержание статьи:

  1. Как выбрать противотуманные фары?
  2. Установка противотуманок своими руками.
  3. Разрешен ли ксенон в противотуманках?
  4. Светодиодные противотуманные фары для автомобиля.
  5. Можно ли и как установить их самому?



Как выбрать противотуманные фары

Обычно автомобили иностранного производства оснащаются уже с завода штатными противотуманными фарами. Но, большинство машин идут без них. Поэтому приходится разобраться с вопросом по правильному выбору, покупке и установке их самостоятельно либо в автосервисе.

Противотуманные фары — это очень полезная вещь. В условиях сильного тумана, при котором основные фары не могут пробить густой туман, они очень помогают освещать дорогу, что увеличивает степень безопасности вождения.

Физическое явление про туман и свет.

Туман — это мельчайшие капельки воды  в воздухе. Вода, как мы знаем, отражает попадающий на нее лучик света. Поэтому эти капельки кто куда рассеивает направленные свет. При включении дальнего света во время густого тумана, появляется, так называемая, белая стена, при котором вообще ничего не видно и приходится останавливаться или двигаться как муравей.

По принципу действия противотуманные фары работают по другому, нежели основные головные фар (ближний и дальний свет). Из-за того, что противотуманки устанавливаются низко, на бампере автомобиля, они освещают туман снизу горизонтально, параллельно дороге.

То есть, получается, что противотуманные фары освещают дорожное покрытие, а не охватываемую область вверх и по ширине перед автомобилем.

А знаете ли вы, что улучшить светопропускание и дизайн автомобиля можно путем полировки фар своими руками.

Также, стоит заменить, что из свет из противотуманок другой. Вы наверное часто видели, некоторые противотуманные фары желтого цвета. Такой цвет меньше всего отражается воздушными туманными каплями и лучше всего подходят для тумана. К тому же, над самой дорогой тумана обычно нет, так что низко установленные противотуманные фары автомобиля (ПФА) имеют колоссальные преимущества.

Как правильно выбрать противотуманки

При выборе правильного вида и модели ПФА следует обратить внимание и на корпус фар, и на лампы этих фар. Есть несколько нюансов выбора фар для тумана. Такие фары можно использовать не только в условиях тумана на дороге, но и для подсвечивания обочин, что благоприятно сказывается во время движения на незнакомых дорогах.

Перечислим требования, которым должны соответствовать ПФА и, на которые необходимо обращать внимание при их выборе.
  • Корпус ПФА должен быть абсолютно герметичным, потому как они располагаются низко и должны быть защищены от попадания влаги и грязи внутрь.
  • Фара против тумана должна разбираться (не должна быть цельнолитой).
  • Существуют такие фары поликарбонатные, а есть из толстого стекла. Лучше брать из толстого стекла.
  • Форму надо выбирать обтекаемую, аэродинамическую. Меньше сопротивление воздуху — меньше шума. Да и на дизайн следует обратить внимание. Есть в форме глаз, есть круглые, есть овальные и т.д.
  • Дольше прослужат фары, если материал противотуманок из термопластика.

Не надо ставить на машину дополнительные фары противотуманки красного и синего цветов. Для рассеивания тумана красные и синие противотуманные почти не помогают. Эффективность таких цветов фар мала. Есть, конечно, которые устанавливают их для красоты. Туж уж, хозяин-барин.Мазда с красными противотуманникамиВариант желтых фар на авто Ниссан

Известные бренды противотуманок, в основном, изготавливаются белыми или желтыми:
  • Hella;
  • Depo;
  • Wesem;
  • и другие.



Установка противотуманок своими руками

По закону РФ, автомобиль не должен быть оснащен противотуманными фарами в обязательном порядке. Поэтому устанавливает тот, кто хочет.

Виды противотуманных фар:
  1. Светодиодные.
  2. Галогеновые.
  3. Ксеноновые.

Если установить фары, которые запрещены использовать в конкретной стране, то их установка не позволит пройти техосмотр, хотя сейчас вполне легально можно пройти техосмотр без осмотра машины и получить диагностическую карту. Ксеноновые основные фары ближнего и дальнего свта запрещены, так как они сильно светят в глаза водителя встречного автомобиля, для в противотуманках их ставить можно. Светодиодные фары — это новое поколение. Все знают, что светодиодные лампы потребляют мало тока, экономичны, по сравнению с обычными, галогенками и ксеноновыми. Из галогенных самыми популярными считаются лампы h8 и h21.

Так выглядят ксеноновые противотуманные фары

Следует придерживаться следующих правил установок противотуманных автомобильных фар:
  • высота от уровня земли должна быть не меньше 250 мм;
  • монтаж фар в строгом порядке симметрично;
  • расстояние между фарами ближнего света и противотуманными не должно быть более 400 мм с каждой стороны;
  • тип и вид лампочек для противотуманок должно соответствовать маркировке, шифру на корпусе;
  • отдельно ПФА нельзя использовать, они должны работать в паре с габаритными огнями.

Если автомобиль уже оснащен противотуманными фарами с обозначением на их корпусе буквой «Н», то можно в них монтировать только светодиодные или галогеновые лампочки. Газоразрядную лампу в них устанавливать запрещено!



Разрешен ли ксенон в противотуманках

Многих интересует вопрос: можно ли поставить ксеноновые противотуманные фары. Так вот, в противотуманках можно ставить ксеноновые лампы. Но, что касается основных фар с ближним и дальним светом, это запрещено.

Чтобы не лишились водительских прав на 1 год за нарушения, надо установить ксенон в противотуманки в соответствии с определенными требованиями:
  1. Если на корпусе фар есть обозначение «D», то в них можно ставить ксенон. Если другие фары, то полный запрет.
  2. Должен быть автоматический корректор, который плавно поднимает свет после его включения. Резко такой свет бить не должен.
  3. Есть специальные линзованные фары для ксенона, лучше использовать их. При использовании специальных фар, проблем с настройкой света не должно быть.

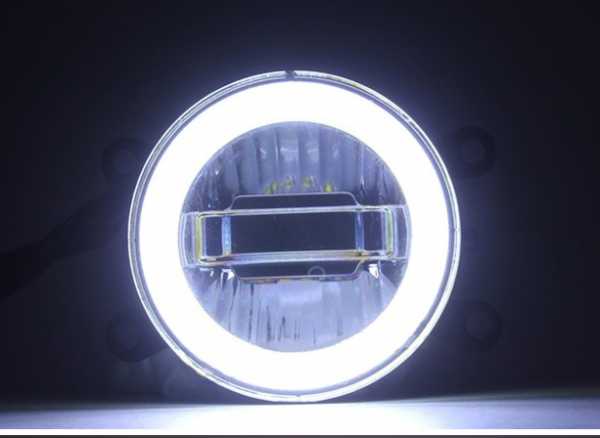

В настоящее время довольно распространенная форма противотуманок «Ангельские глазки». Они и эффективны для применения в густом тумане, и придают хороший дизайн.Важно! Если в вашем автомобиле установлены противотуманки типа ксенон, периодически надо проверить угол наклона света. Если вдруг заметили, что встречные водители моргают фарами, возможно свет от противотуманок направлен вверх.

Угол рассеивания противотуманного света не должен превышать значение в 5 градусов. При установке ксенона в фары для галогена или других ламп, то через стекло фары ксеноновый свет будет искажаться и нарушится световая граница.

Ксеноновые — это самые яркие фары. Ксенон намного ярче галогена. Поэтому ксеноновый свет в галогеновых противотуманных фарах, из-за лишних преломлений, не будет эффективен в тумане.

Рекомендация: как настроить противотуманки

Противотуманные фары настраивают не перед стеной, как это делают при настройке основных фар, а на открытой местности. Дальность освещения должна быть не длинной.

Светодиодные противотуманные фары для автомобиля: плюсы и минусы

Перечислим преимущества светодиодных ПФА:

  1. Потребляют очень мало тока, что почти не создает нагрузку электросети автомобиля.
  2. Их можно установить в штатные фары.
  3. Для них не нужно устанавливать какие-либо дополнительные устройства.
  4. Обладают хорошим ярким светом.
  5. Лампочки не нагреваются даже при многочасовом использовании.
  6. Легкий и простой монтаж в обычные фары.

Многие выбирают китайские недорогие светодиодные лампы для противотуманных фар (заказывают их, в основном, на алиэкспресс), но они не очень надежны.

Лучше купить светодиоды именитых фирм. Чтобы свет был ярким, надо покупать с яркостью не меньше 1000 Лм (Люмен).



Можно ли и как установить их самому

Новые автомобили, как правило, продаются с установленными противотуманниками. Но, если нет, то на бампере оставляют специальные пластиковые круги — это места для установки противотуманных фар. Эти заглушки надо вырезать и установить в них фары. На фару подводится всего два провода «+» «-«.

Важно!   Подключать противотуманки можно только через провода подсветки. Иначе, пройти технический осмотр будет трудно.

Провода должны подсоединяться к проводам подсветки панели приборов. При таком соединении габариты и противотуманные фары будут включаться вместе. Придется только снять приборную панель и найти свободный разъем по проводам подсветки для подключения реле ПФА.

После чего, реле ПФА надо соединить с кнопкой включения. Для противотуманных фар надо устанавливать предохранитель на 15 Ампер . Предохранитель надо установить как можно ближе к аккумулятору.



Вариант противотуманок для Шевроле Круз

Противотуманные фары на Форд Фокус 3

Противотуманники на автомобиле Тойота Королла

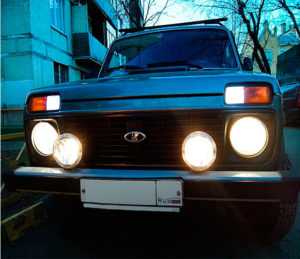

На крупных машинах, джипах, например УАЗ, НИВА нет специального места в бампере, поэтому на них устанавливают, так сказать, внешние противотуманные фары.



autostuk.ru

Противотуманные фары: как выбрать | Пособие автомобилиста

Для того чтобы в условиях плохой видимости противотуманные фары вас не подвели, выбирать и устанавливать их необходимо, руководствуясь не внешними параметрами («круто, красиво и модно»), а несколькими несложными правилами.
Но для начала давайте разберемся, почему в условиях тумана свет ближних и дальних фар становится неэффективным. Лучи фар дальнего света направлены немного вверх, что позволяет осветить больший участок дороги впереди водителя, но если навстречу едет другой автомобиль, такой свет ослепляет его. Лучи фары ближнего света направлены или параллельно дороге, или совсем немного вверх. Это не ослепляет водителей встречных машин, но при этом позволяет хорошо видеть небольшой участок дороги впереди и сбоку от машины. Туман же – это мелкие частицы влаги в воздухе, поэтому, когда мы включаем дальний свет в условиях плохой видимости, свет отражается от этих частиц и светит прямо в лицо водителю, что ослепляет его. Вот мы и подошли к основному моменту, который нужно учесть, если вы задумались о противотуманных фарах – необходимо их правильно установить.

Установка и подключение противотуманных фар

Даже если вы выберите самые крутые фары и лампочки, неправильная их установка сведет на нет все преимущества выбранной модели. Так как туман стелется очень низко к земле, но при этом все-таки не достает до нее, противотуманные фары необходимо установить ниже основных фар, тогда они будут светить под туман. На верхней кромке луч таких фар имеет четкую границу, поэтому такой свет не попадает на частички тумана, находящиеся перед глазами водителя и не отражается от них.

Установить фары можно только в количестве двух штук, не ниже 250 мм от дорожного покрытия (ориентируемся по нижней кромке рассеивателя), и не далее 400 мм от края машины (ориентируемся по внешней кромке рассеивателя). Оптимальное расстояние между центрами света двух фар – 120 см.

Выбор противотуманных фар

Цвет ПТФ

Выбирая противотуманки, в первую очередь нужно обратить внимание на цвет фары и на материал, из которого она изготовлена. Так, лучше всего борются с туманом стеклянные фары желтого и молочно-белого цвета, это цвета синего спектра, а они, как известно, лучше всего рассеиваются в частицах воды. Фары красного и синего цвета не только не помогут вам в преодолении плохих метеоусловий, но и могут стать причиной штрафа от ГИБДД, так как такие фары нельзя устанавливать на передней части автомобиля.

Есть еще одна небольшая особенность: в фары с желтым стеклом лучше вставлять белую лампочку, а в молочно-белые–желтую.

Маркировка противотуманных фар

Противотуманные фары обозначаются специальной маркировкой, которая нанесена на корпус или стекло фары. Сертифицированная и прошедшая тесты фара обозначается буквой «E» и одной или двумя цифрами кода страны производителя. Узнать о том, что это именно противотуманная фара, можно по букве «В» в маркировке.

Мощность лампочки, которая стоит в противотуманной фаре, должна быть в пределах 50–60 Вт, это лампы с одной нитью, их маркировка Н-1 или Н–3.

Как видите, всего несколько нехитрых правил — и вы во всеоружии при встрече с туманом!

sanekua.ru

Как выбрать противотуманные фары: цвет, маркировка, общие рекомендации

О важности противотуманных фар (ПТФ) знает каждый водитель. Аналогов данному изобретению нет. Ни ксенон, ни биксенон не способны справится с освещением дороги в туманную погоду, либо когда идет дождь или снег. Это связано с тем, что они расположены высоко и испускаемый ими луч толще.




Оглавление:
1. В чем особенность противотуманных фар
2. Противотуманные фары какого цвета выбрать
3. Маркировка
4. Правильная установка противотуманных фар
5. Общие рекомендации по выбору противотуманных фар

В чем особенность противотуманных фар

Специфика противотуманных фар заключается в том, что излучаемый луч узкий и плоский, поэтому разрезает туман и довольно хорошо освещает дорогу. Такие фары могут встраиваться как на конвейере, так и приобретаться отдельно. Чаще всего бывают белого и желтого цвета. Устанавливаются обязательно ниже основной оптики, практически над дорожным покрытием. В некоторых случаях такой свет вполне может заменить ближний.

Обычная передняя оптика дает поток света, который как бы засвечивает капли перед капотом автомобиля. Создается ощущение белой пелены перед машиной, что резко снижает уровень безопасности и не дает передвигаться с желаемой высокой скоростью.

В связи с вышеперечисленным не удивительно, что ПТФ пользуются большим спросом. Поэтому производители позаботились о разнообразии форм, цветов и качестве продукции. Наиболее распространенные и качественные лампы фирмы OSRAM, которые производят на немецком заводе. Зачастую на хороших автомобилях еще на конвейере устанавливают именно это освещение. Однако популярностью пользуются так же оптика компаний Hella, Wesem, Philips, IPF, DLAA.

Противотуманные фары какого цвета выбрать

Как показывает опыт автомобилистов, лучше всего на практике показали себя противотуманные фары белого и желтого цветов. Все дело в том, что эти цвета входят в состав синего спектра, который в свою очередь позволяет максимально рассеяться световому потоку в каплях воды. Другие цвета, например, синий или красный, обладают значительно более слабым эффектом и устанавливаются скорее для красоты.

Важно отметить, что главное в противотуманных фарах далеко не цвет, несмотря на то, что такое заблуждение присутствует среди водителей. Гораздо важнее распределение светового потока по дорожному полотну.

Обратите внимание: В данном случае речь идет именно о противотуманных фарах, которые устанавливаются в передней части автомобиля. У некоторых машин также может быть установлен противотуманный фонарь сзади. Чаще всего такой фонарь красного цвета, и его задача – помочь водителям, которые движутся сзади, лучше различать очертания автомобиля при движении в тумане.

Маркировка

Как и любая оптика, противотуманные фары имеют оттиск на корпусе. Качественные фары должны иметь маркировку «В». Это говорит о том, что они противотуманные. Помимо буквы «В» могут применяться обозначения h2, h3, h4 и H7, что значит, что фары галогенные. Их можно использовать в качестве ПТФ, в отличие от газоразрядных, которые ослепляют водителей на встречной полосе. У ламп высокого качества можно увидеть маркировку «02» или «Е». Имейте в виду, что мощность устанавливаемых ламп не должна превышать 60 Вт.

Правильная установка противотуманных фар

Согласно ГОСТу противотуманные фары должны устанавливаться на расстоянии не более 40 см боковых габаритов. На передней части машины устанавливается 2 фары, высота которых над дорожным покрытием не менее 25 см и не более 80 см.

Общие рекомендации по выбору противотуманных фар

В продаже можно найти десятки различных моделей противотуманных фар. Приведем общие рекомендации, как выбрать лучшие из них:

  1. Достаточно прочный корпус убережет вас от лишних трат для замены фар. Важно, чтобы было установлен не хрупкий пластик, а толстое стекло. Так как фары расположены довольно низко, у вас есть большие шансы повредить корпус камнем.
  2. Разборный корпус. Если все-таки повреждение случилось, гораздо проще заменить, например, стекло, чем менять всю фару. Это будет полезно и в случае перегорания лампочки. Ведь дешевле поменять лампочку, а не всю противотуманку.
  3. Не лишним будет обтекаемый корпус, который не создаст аэродинамическое сопротивление и посторонний шум на большой скорости.
  4. Возможность регулировки – немаловажный аспект. При неправильном угле наклона вы слепите проезжающие встречные автомобили и, к тому же, сами получаете плохую видимость дорожного покрытия.

Вы должны понимать, что на безопасности экономить и стоит, поэтому рекомендуем обходить стороной китайские некачественные ПТФ и отдавать предпочтение сертифицированному товару известных производителей.

Загрузка...

okeydrive.ru

ПТФ – что это такое? Схема и установка ПТФ

Безопасность движения на дорогах зависит от осветительных приборов автомобиля. Автопроизводители далеко не на все выпускаемые модели устанавливают противотуманные фары, основная задача которых – подача яркого светового луча строго перед автомобилем.

При правильной регулировке ПТФ освещают перед транспортным средством участок длиной 10-15 метров – этого вполне достаточно для передвижения в условиях плохой видимости на небольшой скорости. Неблагоприятные погодные условия не всегда сопровождаются ухудшением видимости, соответственно, подключение ПТФ должно осуществляться таким образом, чтобы водитель мог отключать фары при отсутствии необходимости в их работе.

Особенности монтажа противотуманных фар

Перед установкой противотуманок автовладелец должен разобраться, что это такое – ПТФ и выбрать место их монтажа. На передних бамперах большинства иномарок имеются специальные ниши, в которые устанавливается дополнительная оптика. Автовладелец подбирает противотуманные фары, исходя из размеров данных ниш.

Многие автолюбители осуществляют установку ПТФ на крыше транспортного средства либо на одном уровне со штатной оптикой. Такой способ монтажа подразумевает использование противотуманок любой формы и размера, главное, чтобы в комплекте к ним поставлялись подходящие кронштейны, обеспечивающие надежное крепление.

Для установки ПТФ, помимо самих фар, необходимо приобрести следующие материалы:

  • Клеммы для подключения проводов.
  • Провода.
  • Кнопку для включения противотуманок.
  • Четырехконтактное реле.
  • Предохранитель на 20-30 А.

Требования к подключению ПТФ

Противотуманные фары должны устанавливаться и подключаться в соответствии с требованиями, предъявляемыми к автомобильному оборудованию. Максимальное количество осветительных приборов такого типа, согласно ПДД и ГОСТу, не должно превышать двух штук. Размещаются они следующим образом:

  • Не далее 40 сантиметров от внешней кромки фары или боковой плоскости автомобиля.
  • От нижней кромки фары не ниже 25 сантиметров.
  • Световые отверстия противотуманок должны располагаться ниже верхней точки проема фар ближнего света.
  • Противотуманки не должны загораживаться никакими другими элементами кузова автомобиля, при этом углы их видимости варьируются в пределах +15-10° по вертикали и +45-10° по горизонтали.
  • Включение противотуманных фар должно осуществляться только совместно с габаритным светом.

Владельцы современных автомобилей знают, что ПТФ – это такие элементы конструкции транспортного средства, места для установки которых подобраны заранее самим производителем. Бамперы большинства моделей машин оснащены специальными отверстиями для ПТФ, которые при отсутствии штатных фар прикрыты легко извлекаемыми заглушками.

Если же автопроизводителем не предусмотрены места для установки ПТФ, то автовладелец подбирает их самостоятельно. В таком случае монтаж осуществляется в полном соответствии со схемой ПТФ и предъявляемыми требованиями. Эффективность работы противотуманок напрямую зависит от их корректной установки и настройки. Регулировка фар осуществляется после их установки и фиксации креплений.

Подготовка к монтажу ПТФ

Осуществить установку или замену ПТФ своими руками можно при отсутствии специальных навыков и опыта. Проводить все работы желательно в гараже, оснащенном смотровой ямой. Перед установкой желательно ознакомиться со схемой электросети автомобиля и рекомендациями производителя как самих противотуманок, так и автомобиля.

Идеальный вариант – обратиться в автосервис во избежание ошибок при установке противотуманок и последующих проблем в их работе.

Схема подключения противотуманных фар

Существует несколько вариантов подключения противотуманных фар. Самой популярной считается схема подключения ПТФ с использованием реле. При установке фар необходимо обращать внимание на их маркировку, поскольку на них обычно указывается сторона установки – правая или левая.

Большинство иномарок обладают специальной электропроводкой, облегчающей процесс установки противотуманок. Как правило, на блоке питания имеются свободные клеммы для реле, маркированные надписью fog lamp relay, соответственно, автопроизводитель подготовил схему для подключения ПТФ. Под бампером авто, как правило, располагаются провода с клеммами, что значительно облегчает процесс установки противотуманок.

Самостоятельная установка противотуманных фар

Монтаж противотуманных фар осуществляется в несколько этапов:

  • Установка ПТФ в бампер автомобиля.
  • Прокладка проводки.
  • Подключение предохранителя и реле.
  • Установка кнопки для включения противотуманок.

Специалисты и работники автосервисов знают, что каждый автомобиль обладает своими особенностями, и что ПТФ – это такие осветительные элементы, установка которых требует соблюдения некоторых нюансов, связанных с конструкцией транспортного средства. Все работы по монтажу противотуманок начинаются с отключения минусовой клеммы аккумулятора авто.

Установка противотуманных фар в передний бампер

Основная проблема, с которой сталкиваются многие автомобилисты, – снятие бампера. Для облегчения задачи лучше всего работать в гараже со смотровой ямой либо подъемником. При установке противотуманок в передний бампер желательно соблюдать следующие нюансы:

  1. Быстро снимать и отдирать бампер не стоит, слишком тонкий пластик может треснуть.
  2. В снятом бампере аккуратно вырезаются отверстия под противотуманные фары. Сперва высверливается небольшое отверстие, которое затем расширяется под размеры каждой фары. Делается это для того, чтобы избежать образования щелей, через которые будет проникать пыль и влага.
  3. В комплекте с некоторыми противотуманными фарами поставляются декоративные заглушки, выполненные под цвет кузова автомобиля. Наличие таких заглушек значительно упрощает процесс вырезания отверстий в бампере под фары.
  4. Крепления к бамперу прикручиваются в последнюю очередь, после чего устанавливаются сами фары.

Разъемы проводки подключаются к противотуманным фарам только после установки бампера на автомобиль.

Прокладка проводки для ПТФ

К блоку предохранителей автомобиля подводятся провода от кнопки включения противотуманных фар. В зависимости от конкретной модели машины и схемы подключения ПТФ длина проводов может варьироваться от 20 сантиметров до 1,5 метра.

Подключается схема просто: реле активируется выключателем и замыкает цепь питания, в результате чего подается напряжение на лампы в ПТФ. Выполнять такие работы лучше всего по универсальной схеме, которая подходит для транспортного средства любой марки и модели.

Противотуманные фары на автомобилях с заводской подготовкой подключаются намного проще:

  • К реле цепи питания подключаются плюсовые контакты обеих фар, которые скручиваются вместе в единый провод. Подключение осуществляется согласно схеме.
  • К кузову или шасси автомобиля подводится минусовой контакт от каждой противотуманной фары. Место соединения предварительно очищается от грязи, лакокрасочных материалов и следов коррозии.
  • Оставшиеся провода фиксируются к элементам кузова при помощи изоленты или пластиковых хомутов.
  • В последнюю очередь к блоку предохранителей подключается соответствующее реле от противотуманных фар.

Установка и подключение выключателя противотуманных фар

Специалисты и автолюбители знают, что ПТФ – это такие осветительные элементы, которые включаются либо нажатием кнопки указателей поворотов и фар, либо отдельной клавишей в блоке управления включения-выключения света транспортного средства.

При активации противотуманных фар посредством блока управления узел демонтируется и заменяется новым блоком, укомплектованным выключателем ПТФ. Желательно заранее подобрать все крепежные элементы и панели, чтобы избежать проблем со сломанными пластиковыми деталями и заменить их при необходимости.

После того, как противотуманные фары будут установлены, проверяется последовательность подключения и надежность креплений, к аккумулятору подключается минусовая клемма и осуществляется пробное включение противотуманных фар. При включении и выключении ПТФ в штатном режиме обязательно осуществляется регулировка светового потока по высоте.

Итоги

При правильной эксплуатации и уходе, своевременной очистке стекла ПТФ от грязи и замене перегоревших лампочек противотуманки прослужат не один год и будут обеспечивать безопасное передвижение автомобиля в условиях плохой видимости.

fb.ru

Как установить противотуманные фары и можно ли установить самому




Несмотря на то, что установка противотуманных фар на автомобиль не является обязательным требованием правил дорожного движения, многие автовладельцы всё же оснащают свои транспортные средства такой дополнительной опцией. Большинство считает процесс установки делом довольно простым. И по большому счёту эти люди правы, т. к. особых сложностей тут действительно нет, достаточно лишь соблюдать простые правила и требования.

Как правильно установить противотуманные фары?

Почти к каждому элементу автомобиля существует определённый регламент, или технический стандарт, который просто необходимо безоговорочно соблюдать. В случае с «противотуманками», осветительные приборы такого типа устанавливаются в соответствии с предъявляемыми к ним требованиями. Технические требования, прописанные в правилах дорожного движения, ссылаются на государственный стандарт под номером 8769-75.

Для ясности картины стоит рассмотреть каждое из них подробнее:

  • Ограничение по количеству. Количество строго ограничено, если быть точным их должно быть не более двух.
  • Место расположения. «Противотуманки» должны располагаться не далее сорока сантиметров от боковой кромки автомобиля и не ниже двадцати пяти сантиметров от дорожного полотна.
  • При этом фактически световые отверстия противотуманных фар должны находиться ниже по уровню, чем фары ближнего света.
  • Углы видимости «противотуманок» не должны перекрываться элементами автомобиля, в частности вертикали, этот угол должен составлять около десяти градусов, а по горизонтали от десяти до сорока пяти градусов.
  • Включение таких световых приборов должно осуществляться с габаритами или ближним светом.

Примечательно, что большинство современных автомобилей либо уже оснащены данной опцией, либо производитель позаботился о месте установки заранее а, следовательно, высчитывать вышеуказанные параметры большинству автолюбителей не придётся.

Выбор противотуманных фар и их подготовка к установке

Подбор подходящих противотуманных фар осуществляется по нескольким основным критериям, которые перечислены ниже.

  1. Цвет противотуманных фар. При выборе противотуманных фар, первое, на что стоит обратить внимание – так это цвет противотуманных фар и материал, из которого изготовлена светопроводящая часть. Оптимальными противотуманными фарами считаются изделия с пропускающим элементом жёлтого цвета, изготовленным из стекла. Световые элементы красного или синего цвета малоэффективно справляются с туманом, к тому же, помимо этого, существует вполне реальный риск получить штраф, ведь согласно правилам дорожного движения располагать фары такого цвета в передней части автомобиля запрещено. Существует ещё одни небольшой нюанс, значительно повышающий эффективность свечения, так в противотуманные фары с жёлтым стеклом следует устанавливать лампочку белого цвета, и наоборот в фары с белым стеклом устанавливается жёлтая лампочка.
  2. Маркировка. На современном рынке можно легко запутаться в выборе оптики. Для того, чтобы этого не случилось, стоит обращать отдельное внимание на заводскую маркировку изделия. Например, буква «Е» обозначает изделие, прошедшие сертификацию и все необходимые тесты. А обозначение именно противотуманной фары кроется в букве «В». Примечательно, что мощность лампочки в противотуманной фаре не должна превышать шестьдесят ватт, чаще всего в них используются лампы с цоколем Н-1 и Н-3
  3. В том случае, если автомобиль оснащён штатными местами для установки противотуманных фар, то следует найти оригинальные заводские «противотуманки», тогда их монтаж не займёт много времени, да и внешний вид будет на высоте.

Порядок подключения противотуманных фар

Установка дополнительных световых приборов изначально предполагает вмешательство в проводку автомобиля а, следовательно, при проведении такой операции следует чётко представлять свои действия, и то к каким последствиям они могут привести. Существует несколько самых распространённых способов подключения противотуманных фар. Наиболее простым, надёжным и безопасным из них является подключение в штатные разъёмы, предусмотренные заводом изготовителем.

В таком случае не осуществляется никаких дополнительных вмешательств в проводку автомобиля все, что нужно сделать это подключить клеммы в стандартные разъёмам, установить кнопку в штатное место и радоваться расширению комплектации. Такое решение на сегодняшний день доступно почти всем владельцам новых машин, при этом не имеет значения отечественная это машина, или произведённая за рубежом.



Единственное, на что стоит обратить внимание – подходят ли конкретные световые приборы к модельному ряду вашего авто по посадочным местам и проводке.

В том случае, если в автомобиле заводом изготовителям не была предусмотрена установка дополнительных элементов, придётся немножко попотеть. Для начала установки потребуются: медные провода подходящей длины, имеющие различные цвета изоляции, кнопка-переключатель в салон, реле включения, предохранитель рекомендованного номинала, и, конечно же, сами фары.

Наиболее простой схемой подключения фар является прямое подключение от аккумулятора через предохранитель и выключатель. Более сложной является схема подключения через замок зажигания, проще говоря, плюсовой провод протягивается не к клемме аккумулятора, а к любому контакту, на котором появляется напряжение после поворота ключа в замке зажигания. Второй вариант достаточно удобен благодаря тому, что не получится забыть выключить «противотуманки» при парковке автомобиля.

Особенности установки

Рассуждать об особенностях установки данного дополнительного оборудования можно достаточно долго, т. к. в любом процессе, конечно же, существуют свои тонкости. В случае с противотуманными фарами в первую очередь стоит учитывать особенности проводки автомобиля, а также конструкцию бампера, где собственно чаще всего и находятся крепления для дополнительной оптики.

В зависимости от марки и комплектации транспортного средства может отличаться и алгоритм установки. Во избежание банальных ошибок стоит обратить внимание на советы производителя, которые наверняка удастся найти в инструкции к автомобилю.

Особое внимание требуют противотуманные фары, монтируемые на внедорожники, в частности если речь идёт о специально подготовленном транспорте. Такие автомобили нередко находятся в достаточно экстремальных условиях, что вынуждает гораздо внимательнее относиться к их технической части. В частности, не желательно ставить на такие автомобили светотехнику с пластиковым корпусом, также стоит использовать герметичные клеммы даже в подкапотном пространстве.

Проводка, расположенная вне подкапотного пространства должна прокладываться исключительно в специальной защитной гофре, в идеале металлизированной, прочность которой будет гораздо выше, чем у обычной пластиковой.

Монтаж противотуманных фар вполне можно сделать своими руками, а если при этом соблюдать все правила и нюансы, то получится сделать не только всё быстро, но и достаточно качественно.



smotriavto.ru

Замена штатных противотуманных фар — DRIVE2

Всем доброго времени суток.

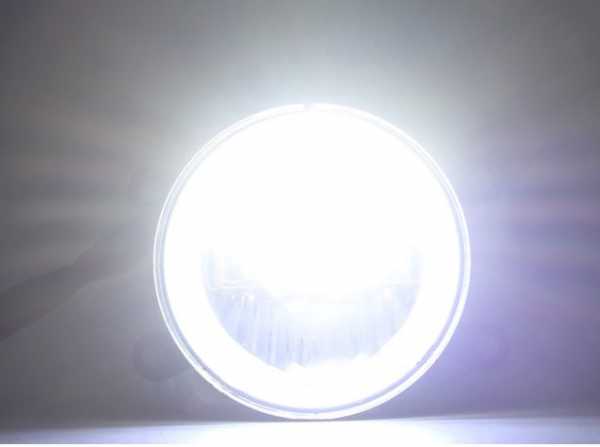

Когда перегорела лампочка в противотуманной фаре я задумался, а стоит ли ее менять? После некоторых размышлений и поисков пришел к такому выводу: надо заменить ПТФ, причем поставить ПТФ с дневными ходовыми огнями, чтобы в светлое время суток не жечь по-напрасну лампочки ксенона в фарах. И решение было найдено на сайте одного известного китайского интернет-магазина. Там были заказаны ПТФ с ДХО 3 в 1, т.е. ПТФ, с «ангельскими глазками» и ДХО, а также выключатели.

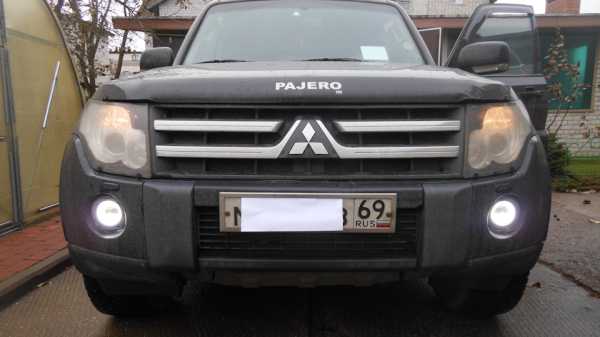

Когда все было получено, началась установка. Были сняты передние подкрылки, демонтированы штатные ПТФ и на их место были установлены ПТФ 3 в 1 из полученной посылки. В принципе все несложно, единственное, что пришлось подгонять – пришлось подгибать «уши2 крепления чтобы новая ПТФ встала точно по центру отверстия и все.
Подключение электрики тоже не составляет особых трудностей для того, кто немного соображает где + где -. Я подключал сам, но если у кого-то возникнут трудности, я думаю, что электрик подключит без проблем. Я подключал через реле (обычное 4-х контактное), включаются только вместе с габаритными огнями, провод пртивотуманных фар подключил к проводу штатных ПТФ. В салоне вместо заглушек были установлены приобретенные выключатели, подстветка выключателей взята с провода подстветки штатной кнопки выключения ПТФ. Вся работа заняла часа 3-4 с «перекурами». В солнечную погоду включаю только «ангельские глазки», т.е светящееся кольцо, в плохую погоду, тучи, сумерки, дождь и т.д. вместе с «ангельскими глазками» включаю ДХО (светят холодным белым светом и машину видно издалека), противотуманные фары включаю тогда, когда нужны противотуманные фары (в отличие от ДХО светят желтоватым светом в котором хорошо видно дорогу, а холодный белый свет ДХО хорошо обзначает машину, но водителю в его свете дорогу видно плохо).
Установленные ПТФ работают уже год без замечаний.

Полный размер

нижний ряд крайняя правая кнопка-включение ДХО, слева от нее включение

Полный размер

Полный размер

Полный размер

11 мес.

Нравится 14 Поделиться: Подписаться на автора

www.drive2.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
