Заказ был сделан 11 ноября 2016 года. И скоростной почтой Грузии, пакет домчался ко мне как метеор, уже 25 января 2017 года. ))):
Пакет

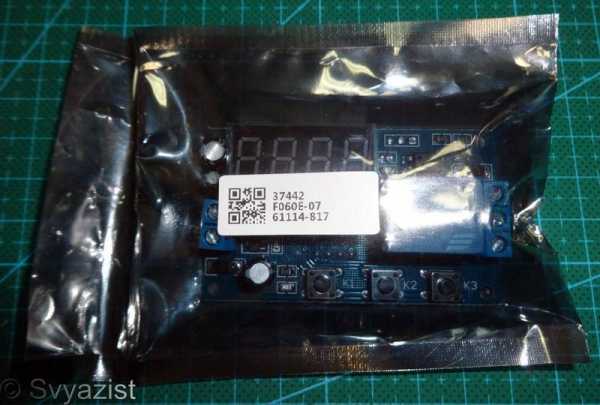

Реле времени поставляется в запаянном антистатическом пакетике:
Краткие характеристики реле времени со страницы продавца:
Description:
Power, equipment delay some time before power work until disconnect the power. Or power equipment to work immediately, delay time, automatically stopsThis product is a new digital LED countdown display 12v delay module module. It can be widely with various control switch places.
Products can set the delay time, can press «set» buttons. After setting up, power-up setting value is previous setting delay time as we set last time (power-down memory function)
Products are precision delay, error 0.01% per second, a delay of 0-99 seconds, LED changes per seconds
The wide range of products can be used in many fields
products are working low-power mode, press the left button to turn off the digital display or begin to show
Products with high current input voltage regulator chip, with opto -isolated output, enhanced anti-jamming capability and ensure stability
Increase supply anti-reverse function
Voltage: Voltage DC 12V
Inputs and outputs are opto-isolated, enhanced anti-jamming capability Power:
Quiescent Current: 20mA Working Current: 50mA
Ensure stability, industrial grade circuit boards, class PLC
Operating voltage: 10 ~ 16V (if other ranges can be customized)
After setting the parameters of power can never remember
Time: 0 to 999.9 seconds from 0 to 9999 seconds 0 to 9999 minutes
Increase the power-saving features, a key switch, permanent power
Life: «10 million times Working temperature: -40 ~ 85’C
Operating Mode Selection: When powered on, long press K1 2 seconds later enter the selection function mode, P1-1 ~ P1-3 optional; Long press K2 closes the digital display.
Size: 61mm × 35mm
Quantity:1pc

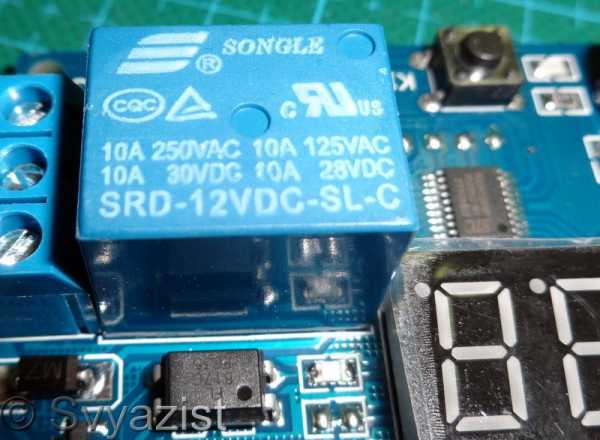

Установлено реле Songle SRD-12VDC-SL-C рассчитанное на 10 Ампер, но я бы не рискнул коммутировать им такой ток:

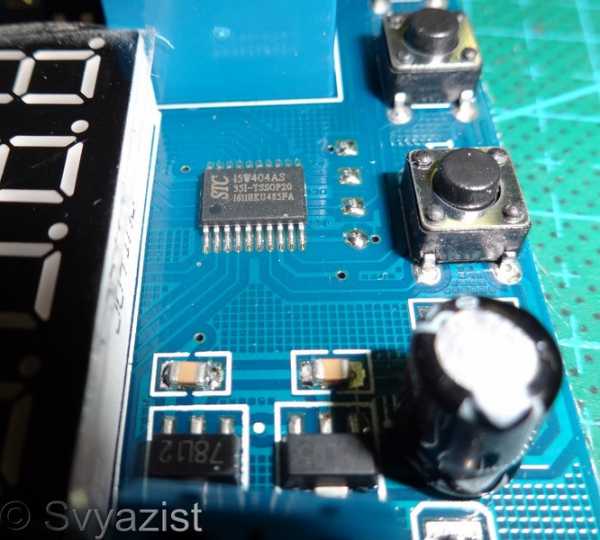

Реле времени создано на основе микроконтроллера STC 15W404AS:

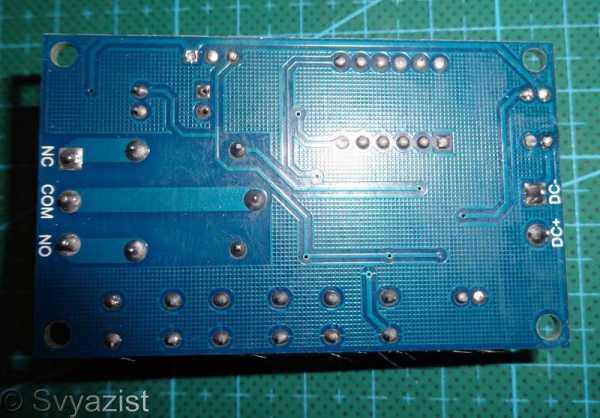

Обратная сторона платы:

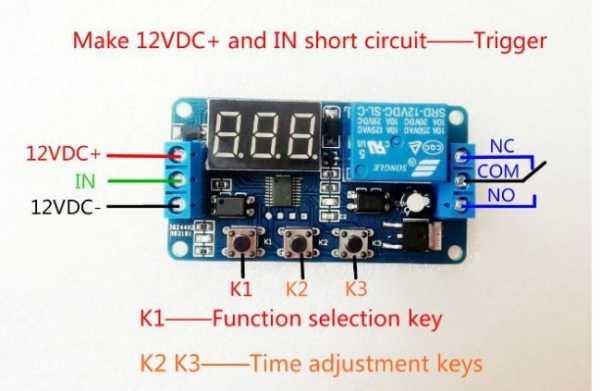

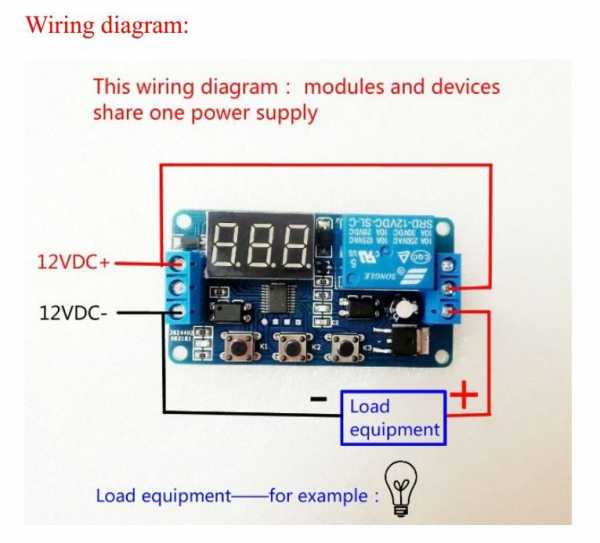

Вот схема подключения подобного реле:
Только обратите внимания, что вводная колодка здесь не такая. Не перепутайте плюс и минус при подключении, в рассматриваемом реле они располагаются наоборот. Выходные клеммы нарисованы верно.
NC – нормально замкнутый контакт, NO – нормально разомкнутый. Для моей области применения, я буду использовать нормально разомкнутые контакты. Поэтому дальнейшее описание функций будет на примере использования контакта NО.

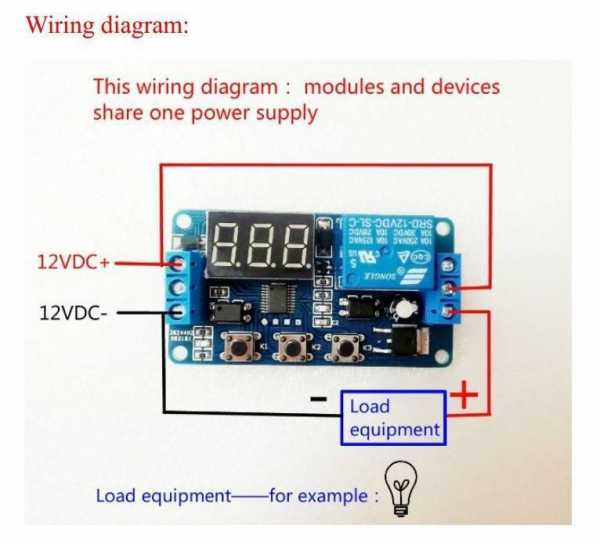

Вот так подключаем управляемое реле времени устройство:
Не забываем про правильную полярность. Рисунок не от этого лота!
Реле времени поддерживает три режима работы.
Режимы переключаются нажатием на 2 секунды кнопки К1.

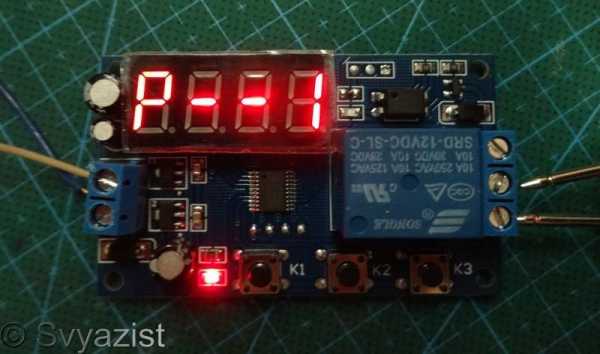

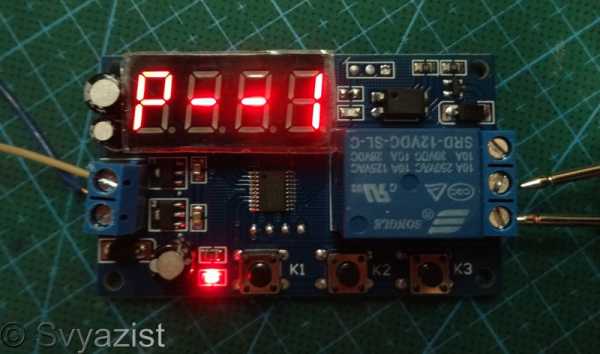

Режим Р-1:
Нажимаем К-2 и задаём один временной интервал. Число задаётся кнопкой К-3. Регистр числа изменяется кнопкой К-2.
При подаче напряжения на реле времени, запускается таймер, по окончанию отсчёта, включается реле и замыкается контакт COM – NО. Соответственно, контакт COM – NC размыкается.
Повторно включить таймер можно кратковременным нажатием на кнопку К-1.

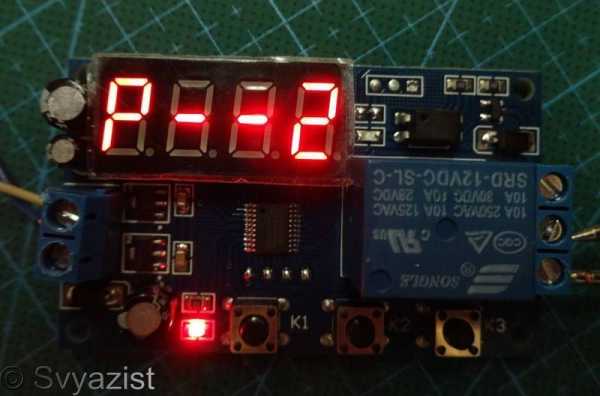

Режим Р-2:
Нажимаем К-2 и задаём один временной интервал. Число задаётся кнопкой К-3. Регистр числа изменяется кнопкой К-2.
При подаче напряжения на реле времени, запускается таймер и включается реле. При этом замыкается контакт COM – NО. Соответственно, контакт COM – NC размыкается. По окончании отсчёта времени – реле отключается и размыкается контакт COM – NО. Соответственно, контакт COM – NC замыкается.
Повторно включить таймер можно кратковременным нажатием на кнопку К-1.

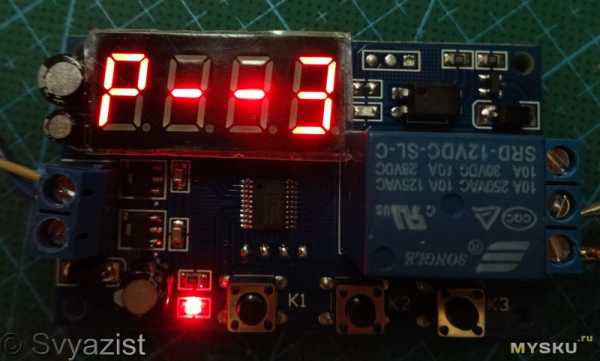

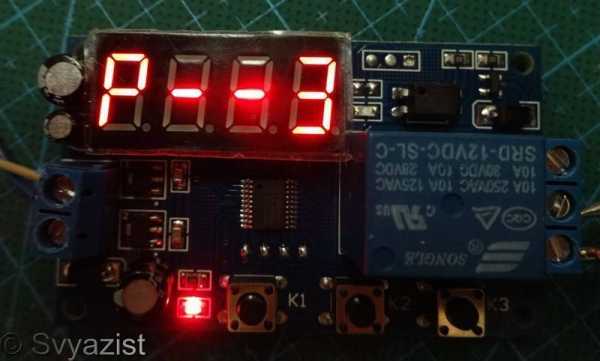

Режим P-3:
Нажимаем К-2 и задаём два временных интервала и количество циклов. Число задаётся кнопкой К-3. Регистр числа изменяется кнопкой К-2.
При подаче напряжения на реле времени, запускается таймер с заданным первым временным интервалом и включается реле. При этом замыкается контакт COM – NО. Соответственно, контакт COM – NC размыкается. По окончании отсчёта времени первого временного интервала, начинается отсчёт второго временного интервала – реле отключается и размыкается контакт COM – NО. Далее цикл повторяется столько раз, сколько вы задали в настройках режима Р-3.
Настройки для каждого из трёх режимов индивидуальные и хранятся в энергонезависимой памяти реле времени.
Переключение минут/секунд/десятых долей секунд – выполняется нажатием кнопки К-3, при этом на табло появляется и сдвигается точка.

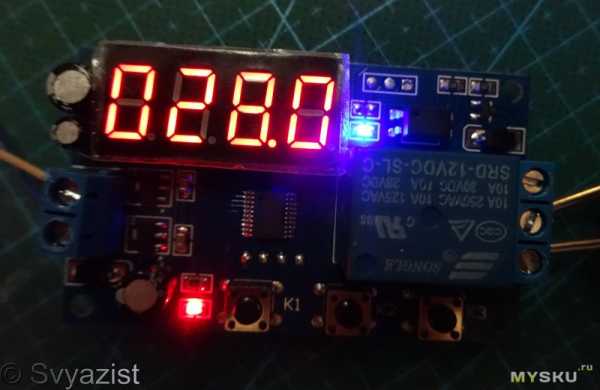

В данном случае, точка стоит перед последним регистром числа. Это значит, что в этом режиме можно задать максимальный временной интервал 999 секунд и девять десятых секунды: 999,9 секунд. Здесь задано 28,0 секунды.
Светящийся синий светодиод правее табло означает, что реле включено.

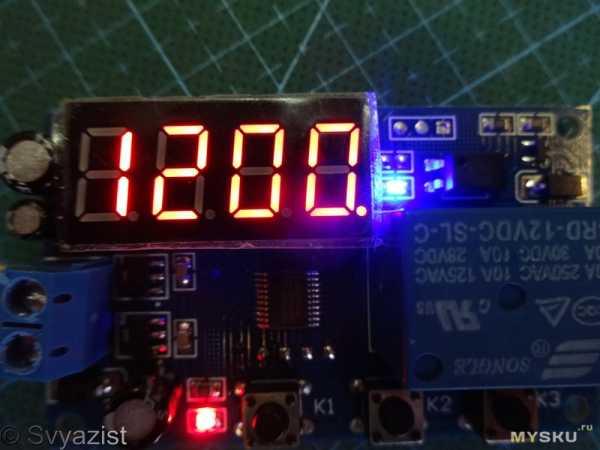

Здесь точка стоит после последнего регистра числа. Это означает, что в данном режиме время задаётся в минутах. Максимально – 9999 минут. Здесь задано 1200 минут.
Если точка отсутствует, то значит отсчёт времени задан в секундах, максимально 9999 секунд.
Одновременно минуты и секунды задать нельзя.
Нажатие на кнопку K-2 на 2 секунды – отключает табло для экономии энергии. Таймеры при этом продолжают свою работу. Включается табло аналогично.

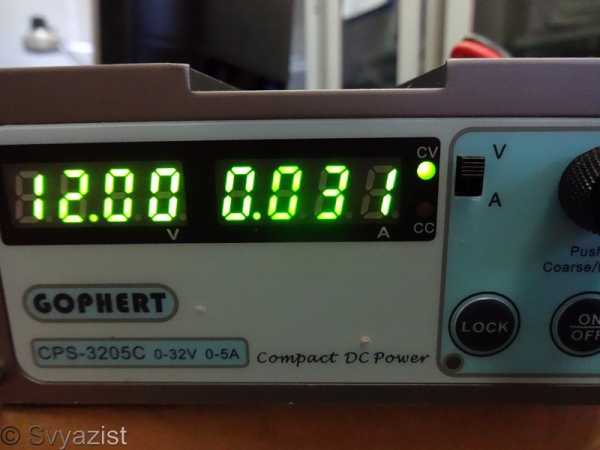

При отключенном реле – плата потребляет 0,031А:

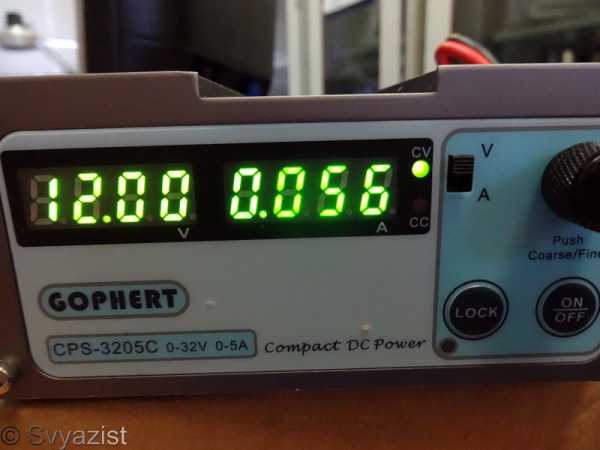

При включенном реле плата потребляет 0,056А:
И в завершении обзора – куда я применил данное реле времени.

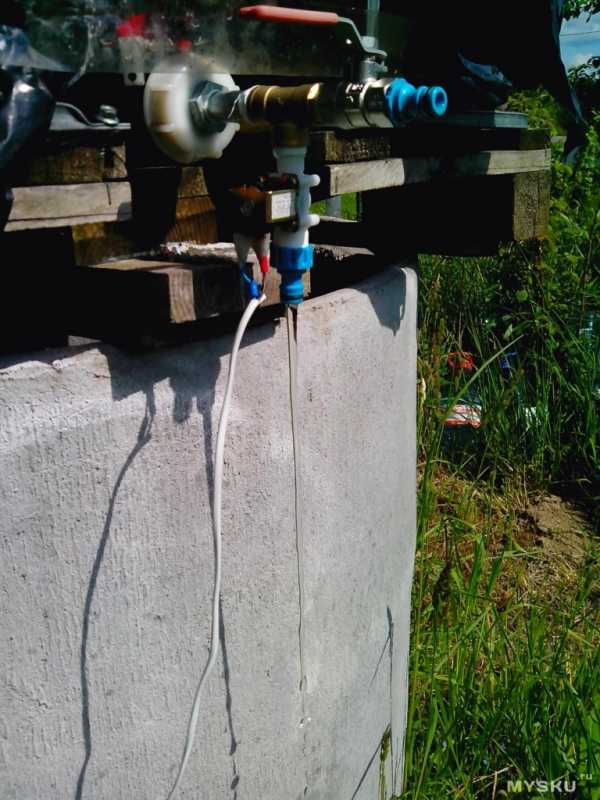

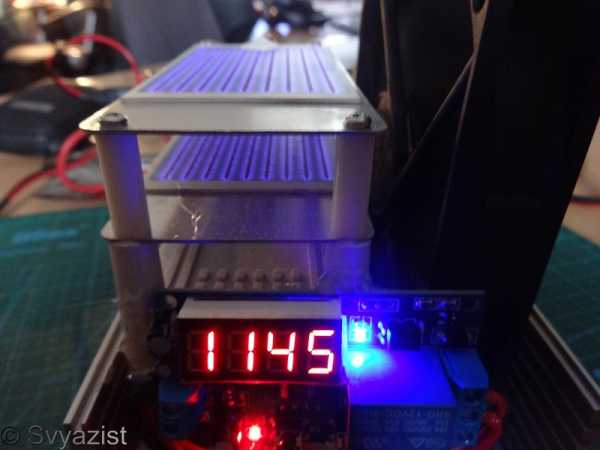

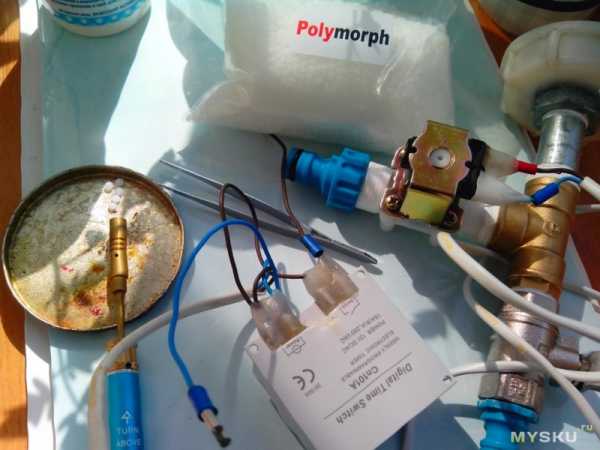

В своём обзоре генератора озона я писал, что хочу снабдить его реле времени для автоматического отключения озонатора и уже заказал реле. Как раз речь и шла о рассмотренном реле времени. Теперь озонатор стал напоминать адскую машинку ))):
Задано время 1200 секунд, что составляет 20 минут. Время вполне достаточное для обработки салона автомобиля. И отсчет времени выбран в секундах, а не минутах потому, что секунды эпичнее смотрятся. )))
Спасибо за внимание.
mysku.ru
Здравствуйте. В своём сегодняшнем обзоре я расскажу о возможностях реле времени, имеющего три режима работы и питающегося от 12 вольт. Заданное время может быть, как в десятых долях секунды, так и в секундах и в минутах. Максимально реле позволяет выставить временной интервал в 9999 минут, что составляет почти семь суток.
ru.aliexpress.com/item/J3…-Display/32581664094.html
Цена US $3.90 (покупалось за 3.69).
Заказ был сделан 11 ноября 2016 года. И скоростной почтой Грузии, пакет домчался ко мне как метеор, уже 25 января 2016 года. ))) :
Реле времени поставляется в запаянном антистатическом пакетике:
Краткие характеристики реле времени со страницы продавца:
Description:
Power, equipment delay some time before power work until disconnect the power. Or power equipment to work immediately, delay time, automatically stops
This product is a new digital LED countdown display 12v delay module module. It can be widely with various control switch places.
Products can set the delay time, can press «set» buttons. After setting up, power-up setting value is previous setting delay time as we set last time (power-down memory function)
Products are precision delay, error 0.01% per second, a delay of 0-99 seconds, LED changes per seconds
The wide range of products can be used in many fields
products are working low-power mode, press the left button to turn off the digital display or begin to show
Products with high current input voltage regulator chip, with opto -isolated output, enhanced anti-jamming capability and ensure stability
Increase supply anti-reverse function
Voltage: Voltage DC 12V
Inputs and outputs are opto-isolated, enhanced anti-jamming capability Power:
Quiescent Current: 20mA Working Current: 50mA
Ensure stability, industrial grade circuit boards, class PLC
Operating voltage: 10 ~ 16V (if other ranges can be customized)
After setting the parameters of power can never remember
Time: 0 to 999.9 seconds from 0 to 9999 seconds 0 to 9999 minutes
Increase the power-saving features, a key switch, permanent power
Life: «10 million times Working temperature: -40 ~ 85’C
Operating Mode Selection: When powered on, long press K1 2 seconds later enter the selection function mode, P1-1 ~ P1-3 optional; Long press K2 closes the digital display.
Size: 61mm × 35mm
Quantity:1pc
Реле времени не имеет корпуса:
Установлено реле Songle SRD-12VDC-SL-C рассчитанное на 10 Ампер, но я бы не рискнул коммутировать им такой ток:
Реле времени создано на основе микроконтроллера STC 15W404AS:
Обратная сторона платы:
Вот схема подключения подобного реле:
Только обратите внимания, что вводная колодка здесь не такая. Не перепутайте плюс и минус при подключении, в рассматриваемом реле они располагаются наоборот. Выходные клеммы нарисованы верно.
NC – нормально замкнутый контакт, NO – нормально разомкнутый. Для моей области применения, я буду использовать нормально разомкнутые контакты. Поэтому дальнейшее описание функций будет на примере использования контакта NО.
Вот так подключаем управляемое реле времени устройство:
Не забываем про правильную полярность. Рисунок не от этого лота!
Реле времени поддерживает три режима работы.
Режимы переключаются нажатием на 2 секунды кнопки К1.
Режим Р-1:
Нажимаем К-2 и задаём один временной интервал. Число задаётся кнопкой К-3. Регистр числа изменяется кнопкой К-2.
При подаче напряжения на реле времени, запускается таймер, по окончанию отсчёта, включается реле и замыкается контакт COM – NО. Соответственно, контакт COM – NC размыкается.
Повторно включить таймер можно кратковременным нажатием на кнопку К-1.
Режим Р-2:
Нажимаем К-2 и задаём один временной интервал. Число задаётся кнопкой К-3. Регистр числа изменяется кнопкой К-2.
При подаче напряжения на реле времени, запускается таймер и включается реле. При этом замыкается контакт COM – NО. Соответственно, контакт COM – NC размыкается. По окончании отсчёта времени – реле отключается и размыкается контакт COM – NО. Соответственно, контакт COM – NC замыкается.
Повторно включить таймер можно кратковременным нажатием на кнопку К-1.
Режим P-3:
Нажимаем К-2 и задаём два временных интервала и количество циклов. Число задаётся кнопкой К-3. Регистр числа изменяется кнопкой К-2.
При подаче напряжения на реле времени, запускается таймер с заданным первым временным интервалом и включается реле. При этом замыкается контакт COM – NО. Соответственно, контакт COM – NC размыкается. По окончании отсчёта времени первого временного интервала, начинается отсчёт второго временного интервала – реле отключается и размыкается контакт COM – NО. Далее цикл повторяется столько раз, сколько вы задали в настройках режима Р-3.
Настройки для каждого из трёх режимов индивидуальные и хранятся в энергонезависимой памяти реле времени.
Переключение минут/секунд/десятых долей секунд – выполняется нажатием кнопки К-3, при этом на табло появляется и сдвигается точка.
В данном случае, точка стоит перед последним регистром числа. Это значит, что в этом режиме можно задать максимальный временной интервал 999 секунд и девять десятых секунды: 999,9 секунд. Здесь задано 28,0 секунды.
Светящийся синий светодиод правее табло означает, что реле включено.
Здесь точка стоит после последнего регистра числа. Это означает, что в данном режиме время задаётся в минутах. Максимально – 9999 минут. Здесь задано 1200 минут.
Если точка отсутствует, то значит отсчёт времени задан в секундах, максимально 9999 секунд.
Одновременно минуты и секунды задать нельзя.
Нажатие на кнопку K-2 на 2 секунды – отключает табло для экономии энергии. Таймеры при этом продолжают свою работу. Включается табло аналогично.
При отключенном реле – плата потребляет 0,031А:
При включенном реле плата потребляет 0,056А:
И в завершении обзора – куда я применил данное реле времени.
В своём обзоре генератора озона я писал, что хочу снабдить его реле времени для автоматического отключения озонатора и уже заказал реле. Как раз речь и шла о рассмотренном реле времени. Теперь озонатор стал напоминать адскую машинку ))):
Задано время 1200 секунд, что составляет 20 минут. Время вполне достаточное для обработки салона автомобиля. И отсчет времени выбран в секундах, а не минутах потому, что секунды эпичнее смотрятся. )))
Спасибо за внимание.
www.drive2.ru
mysku.ru
Основной составляющей технического оснащения современного дома может стать сделанное реле времени своими руками. Суть такого контроллера состоит в размыкании и замыкании электрической цепи по заданным параметрам с целью контроля наличия напряжения, например, в осветительной сети.
Самое совершенное такое устройство — это таймер, состоящий с электронных элементов. Его момент срабатывания управляется электронной схемой по заданным параметрам, а само время отпускания реле исчисляется в секундах, минутах, часах или сутках.
По общему классификатору таймеры выключения или включения электрической схемы подразделяются на следующие виды:
Конструктивно таймер срабатывания может изготавливаться для установки на ровной плоскости, с фиксатором на DIN рейку и для монтажа на передней панели щита автоматики и индикации.
Также такое устройство по способу подключения бывает переднее, заднее, боковое и втыкаемое через специальный разъемный элемент. Программирование времени может выполняться с помощью переключателя, потенциометра или кнопок.
Как уже отмечалось, из всех перечисленных видов приборов срабатывания на заданное время, наибольшим спросом пользуется схема реле времени с электронным элементом выключения.
Это объясняется тем, что такой таймер, работающий от напряжения, к примеру, 12v, имеет следующие технические особенности:

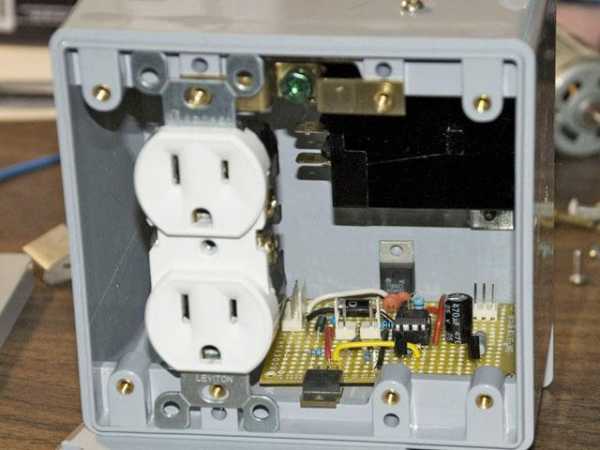

Самое интересное, что таймер просто сделать своими руками в домашних условиях. На практике существуют многие виды схем, дающих исчерпывающий ответ на вопрос как сделать реле времени.
Наиболее простое решение — это реле времени 12 вольт. Такое реле может быть запитано от стандартного блока питания на 12v, каких очень много продается в различных магазинах.

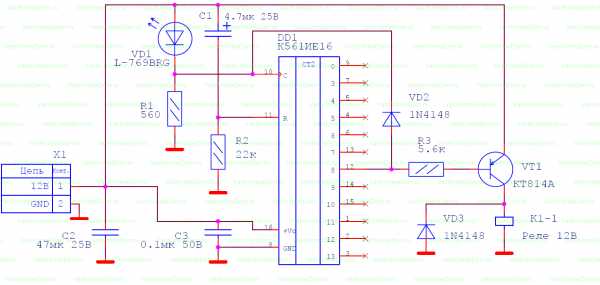

На рисунке ниже приведена схема устройства включения и автоматического выключения осветительной сети, собранная на одном счетчике интегрального типа К561ИЕ16.
Рисунок. Вариант схемы 12v реле, при подаче питания включающего нагрузку на 3 минуты.
Данная схема интересная тем, что в качестве генератора тактирующих импульсов выступает мигающий светодиод VD1. Частота его мерцаний составляет 1,4 Гц. Если светодиод конкретно такой марки найти не удастся, то можно использовать подобный.
Рассмотрим исходное состояние срабатывания, в момент подачи питания 12v. В начальный момент времени конденсатор С1 полностью заряжается через резистор R2. На выводе под №11 появляется лог.1, делающий данный элемент обнуленным.
Транзистор, подсоединенный к выходу интегрального счетчика, открывается и подает напряжение 12В на катушку реле, через силовые контакты которого замыкается цепь включения нагрузки.
Дальнейший принцип действия схемы, работающей на напряжении 12В, состоит в считывании импульсов, поступающих с индикатора VD1 с частотой 1,4 Гц на контакт №10 счетчика DD1. С каждым снижением уровня поступающего сигнала происходит, так сказать, приращение значения счетного элемента.
При поступлении 256 импульса (это равняется 183 секундам или 3 минутам) на контакте №12 появляется лог. 1. Такой сигнал является командой для закрывания транзистора VT1 и прерывания цепи подключения нагрузки, через контактную систему реле.
Одновременно с этим, лог.1 с вывода под №12 поступает через диод VD2 на тактовую ногу C элемента DD1. Этот сигнал блокирует в дальнейшем возможность поступления тактовых импульсов, таймер срабатывать больше не будет, вплоть до пересброса питания 12В.
Исходные параметры для таймера срабатывания задаются разными способами подсоединения транзистора VT1 и диода VD3, указанных на схеме.
Немного преобразив такое устройство можно сделать схему, имеющую обратный принцип действия. Транзистор КТ814А следует поменять на другой тип — КТ815А, эмиттер подключить к общему проводу, коллектор к первому контакту реле. Второй контакт реле следует подключить к напряжению питания 12В.
Рисунок. Вариант схемы 12v реле, включающего нагрузку через 3 минуты после подачи питания.
Теперь после подачи питания реле будет отключено, а открывающий реле управляющий импульс в виде лог.1 выхода 12 элемента DD1 будет открывать транзистор и подавать на катушку напряжение 12В. После чего, через силовые контакты будет происходить подключение нагрузки к электрической сети.
Данный вариант таймера, функционирующий от напряжения 12В, на отрезке времени 3 минуты будет держать нагрузку в отключенном состоянии, а затем подключит её.
При изготовлении схемы, не забудьте расположить конденсатор ёмкостью 0.1 мкФ, на схеме имеющий обзначение C3 и напряжением 50В как можно ближе к питающим выводам микросхемы, иначе счетчик будет часто сбоить и время выдержки реле будет иногда меньше, чем должно быть.
Интересной особенностью принципа работы данной схемы является наличие дополнительных возможностей, которые при возможности легко реализовать.

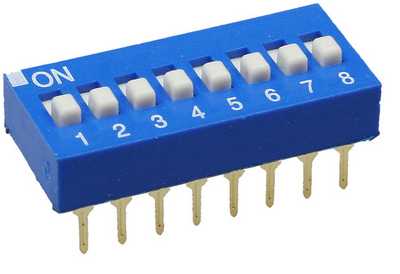

В частности, это программирование времени выдержки. Применив, к примеру, такой DIP-переключатель как показано на рисунке, вы можете соединить одни контакты переключателей с выходами счетчика DD1, а вторые контакты объединить вместе и подключить к точке соединения элементов VD2 и R3.
Таким образом, с помощью микропереключателей вы сможете программировать время выдержки реле.
Подключение точки соединения элементов VD2 и R3 к различным выходам DD1 изменит время выдержки следующим образом:
Номер ноги счётчика | Номер разряда счётчика | Время выдержки |
---|---|---|
7 | 3 | 6 сек |
5 | 4 | 11 сек |
4 | 5 | 23 сек |
6 | 6 | 45 сек |
13 | 7 | 1.5 мин |
12 | 8 | 3 мин |
14 | 9 | 6 мин 6 сек |
15 | 10 | 12 мин 11 сек |
1 | 11 | 24 мин 22 сек |
2 | 12 | 48 мин 46 сек |
3 | 13 | 1 час 37 мин 32 сек |
Чтобы изготовить такой таймер, работающий на напряжении 12v требуется правильно подготовить детали схемы.
Элементами схемы являются:
Здесь важно помнить, что при изготовлении самодельного устройства необходимо применять элементы, указанные в схеме и соблюдать правила техники безопасности.
Начинающим радиолюбителям можно попробовать сделать таймер, принцип действия которого максимально прост.
Тем не менее, таким простым устройством можно включать нагрузку на конкретное время. Правда, время на которое подключается нагрузка всегда одно и то же.
Алгоритм работы схемы заключается в следующем. При замыкании кнопки, имеющей обозначение SF1, конденсатор C1 полностью заряжается. Когда она отпускается, указанный элемент C1 начинает разряжаться через сопротивление R1 и базу транзистора, имеющего обозначение в схеме — VT1.
На время действия тока разрядки конденсатора C1, пока его достаточно для поддержания транзистора VT1 в открытом состоянии, реле K1 будет во включенном состоянии, а затем отключится.
Указанные номиналы на элементах схемы обеспечивают длительность работы нагрузки на протяжении 5 минут. Принцип действия устройства такой, что время выдержки зависит от ёмкости конденсатора C1, сопротивления R1, коэффициента передачи тока транзистора VT1 и тока срабатывания реле K1.
При желании вы можете изменить время срабатывания изменив ёмкость C1.
vashumnyidom.ru
Заказ был сделан 11 ноября 2016 года. И скоростной почтой Грузии, пакет домчался ко мне как метеор, уже 25 января 2016 года. ))):
Пакет
Реле времени поставляется в запаянном антистатическом пакетике:
Краткие характеристики реле времени со страницы продавца:
Description:
Power, equipment delay some time before power work until disconnect the power. Or power equipment to work immediately, delay time, automatically stops
This product is a new digital LED countdown display 12v delay module module. It can be widely with various control switch places.
Products can set the delay time, can press «set» buttons. After setting up, power-up setting value is previous setting delay time as we set last time (power-down memory function)
Products are precision delay, error 0.01% per second, a delay of 0-99 seconds, LED changes per seconds
The wide range of products can be used in many fields
products are working low-power mode, press the left button to turn off the digital display or begin to show
Products with high current input voltage regulator chip, with opto -isolated output, enhanced anti-jamming capability and ensure stability
Increase supply anti-reverse function
Voltage: Voltage DC 12V
Inputs and outputs are opto-isolated, enhanced anti-jamming capability Power:
Quiescent Current: 20mA Working Current: 50mA
Ensure stability, industrial grade circuit boards, class PLC
Operating voltage: 10 ~ 16V (if other ranges can be customized)
After setting the parameters of power can never remember
Time: 0 to 999.9 seconds from 0 to 9999 seconds 0 to 9999 minutes
Increase the power-saving features, a key switch, permanent power
Life: «10 million times Working temperature: -40 ~ 85’C
Operating Mode Selection: When powered on, long press K1 2 seconds later enter the selection function mode, P1-1 ~ P1-3 optional; Long press K2 closes the digital display.
Size: 61mm × 35mm
Quantity:1pc
Установлено реле Songle SRD-12VDC-SL-C рассчитанное на 10 Ампер, но я бы не рискнул коммутировать им такой ток:
Реле времени создано на основе микроконтроллера STC 15W404AS:
Обратная сторона платы:
Вот схема подключения подобного реле:
Только обратите внимания, что вводная колодка здесь не такая. Не перепутайте плюс и минус при подключении, в рассматриваемом реле они располагаются наоборот. Выходные клеммы нарисованы верно.
NC – нормально замкнутый контакт, NO – нормально разомкнутый. Для моей области применения, я буду использовать нормально разомкнутые контакты. Поэтому дальнейшее описание функций будет на примере использования контакта NО.
Вот так подключаем управляемое реле времени устройство:
Не забываем про правильную полярность. Рисунок не от этого лота!
Реле времени поддерживает три режима работы.
Режимы переключаются нажатием на 2 секунды кнопки К1.
Режим Р-1:
Нажимаем К-2 и задаём один временной интервал. Число задаётся кнопкой К-3. Регистр числа изменяется кнопкой К-2.
При подаче напряжения на реле времени, запускается таймер, по окончанию отсчёта, включается реле и замыкается контакт COM – NО. Соответственно, контакт COM – NC размыкается.
Повторно включить таймер можно кратковременным нажатием на кнопку К-1.
Режим Р-2:
Нажимаем К-2 и задаём один временной интервал. Число задаётся кнопкой К-3. Регистр числа изменяется кнопкой К-2.
При подаче напряжения на реле времени, запускается таймер и включается реле. При этом замыкается контакт COM – NО. Соответственно, контакт COM – NC размыкается. По окончании отсчёта времени – реле отключается и размыкается контакт COM – NО. Соответственно, контакт COM – NC замыкается.
Повторно включить таймер можно кратковременным нажатием на кнопку К-1.
Режим P-3:
Нажимаем К-2 и задаём два временных интервала и количество циклов. Число задаётся кнопкой К-3. Регистр числа изменяется кнопкой К-2.
При подаче напряжения на реле времени, запускается таймер с заданным первым временным интервалом и включается реле. При этом замыкается контакт COM – NО. Соответственно, контакт COM – NC размыкается. По окончании отсчёта времени первого временного интервала, начинается отсчёт второго временного интервала – реле отключается и размыкается контакт COM – NО. Далее цикл повторяется столько раз, сколько вы задали в настройках режима Р-3.
Настройки для каждого из трёх режимов индивидуальные и хранятся в энергонезависимой памяти реле времени.
Переключение минут/секунд/десятых долей секунд – выполняется нажатием кнопки К-3, при этом на табло появляется и сдвигается точка.
В данном случае, точка стоит перед последним регистром числа. Это значит, что в этом режиме можно задать максимальный временной интервал 999 секунд и девять десятых секунды: 999,9 секунд. Здесь задано 28,0 секунды.
Светящийся синий светодиод правее табло означает, что реле включено.
Здесь точка стоит после последнего регистра числа. Это означает, что в данном режиме время задаётся в минутах. Максимально – 9999 минут. Здесь задано 1200 минут.
Если точка отсутствует, то значит отсчёт времени задан в секундах, максимально 9999 секунд.
Одновременно минуты и секунды задать нельзя.
Нажатие на кнопку K-2 на 2 секунды – отключает табло для экономии энергии. Таймеры при этом продолжают свою работу. Включается табло аналогично.
При отключенном реле – плата потребляет 0,031А:
При включенном реле плата потребляет 0,056А:
И в завершении обзора – куда я применил данное реле времени.
В своём обзоре генератора озона я писал, что хочу снабдить его реле времени для автоматического отключения озонатора и уже заказал реле. Как раз речь и шла о рассмотренном реле времени. Теперь озонатор стал напоминать адскую машинку ))):
Задано время 1200 секунд, что составляет 20 минут. Время вполне достаточное для обработки салона автомобиля. И отсчет времени выбран в секундах, а не минутах потому, что секунды эпичнее смотрятся. )))
Спасибо за внимание.
shopper.life
Таймер УТ-12в на 12 или 24 вольт применяется для выдержки времени с включением исполнительного реле.
Параметры реле времени:
Напряжение питания: 12 или 24 в (выбирается при заказе)
время работы 0,1 сек до 25 час
время простоя 0,1 сек до 25 час
прямой / инверсный выход
нагрузка 10А
точность 2-3%
одноразовый или циклический режим (можно задать количество циклов: до 300)
Прибор работоспособен при входном питании 12 вольт постоянного или переменного тока и коммутирует ток не более 10 Ампер. Если на индикаторе прибора маленький нолик контакты реле разомкнуты, если знак молнии замкнуты.
После подачи напряжения на прибор можно произвести программирование необходимых выдержек времени. Для этого нужный параметр выбирается нажатием кнопки М, кнопкой ОК подтверждаем и входим в значение параметра. Далее этими же кнопками можно изменить значение параметров. После задания значения параметра, а также после последнего нажатия любой из кнопок через 5 секунд система сохраняет в энергонезависимой памяти заданные значения и переходит в основной режим — отработка параметров. Кнопкой ОК можно производить перезапуск системы. Перезапуск таймера также можно дистанционно подключив к соответствующим контактам кнопку К1 или концевой выключатель.
Видео обзор реле времени 12 вольт:
2magnita.ru
Надежный и удобный в использовании таймер времени для включения/отключения устройств по заданной программе в течении заданного времени — часов, дней, недель. Отлично подходит для автоматического освещения аквариумов, теплиц; автоматизации линии инкубаторов; включения/выключения освещения дома, магазина, витрины; времени работы теплого пола, отопления и т.д.
Встроенный аккумулятор служит для бесперебойного хода часов. Полного заряда хватает на 60 дней. При подключении к сети аккум. заряжается
Технические характеристики:
Перед началом работы необходимо настроить часы в реальном времени.
Для снятия с блокировки нажмите 4 раза кнопку C/R.
Настройка часов:
Установка таймера:
Таймер может выполнять одну из 17 программ. Нажимайте кнопку P для выбора одной из программ таймера. В левом нижнем углу дисплея вы можете видеть ее номер и значение on — включение (замыкание контакта) или off — выключение (размыкание контакта).
Затем нажимайте кнопку D+ для выбора дня недели, в который(-ые) будет срабатывать таймер. В верхней части дисплея будут загораться названия дней.
После этого выберите период работы таймера кнопками H+ (часы) и M+ (минуты) для значения on или off любой из 17 программ.
С помощью кнопки MANUAL вы можете управлять реле. Включать, выключать или ставить в автоматический режим — AUTO.
Внимание! Не выставляйте несколько одинаковых программ. Это приведет к неправильной работе устройства.
Подключение таймера:
elektroplata.ru
