Ремонт и замена порогов автомобиля

 Автомобильные пороги - это конструктивный элемент кузова автомобиля, который испытывает достаточно большие нагрузки в процессе эксплуатации. Кроме того, этот элемент напрямую влияет на безопасность автомобиля и находящихся в нем водителя и пассажира. В тоже время, пороги легкового автомобиля максимально подвержены различного рода повреждениям.

Их закрытая внутренняя полость легко может собирать влагу, а песок и грязь с дороги заканчивают свое коварное дело в итоге которого внутри и снаружи распространяется коррозия, уничтожающая металл, после чего уже весь порог или его часть приходят в негодность.

 Эксплуатировать автомобиль с такими повреждениями не только неудобно (ввиду невозможности поддомкратить авто) , но и опасно (короб порога представляет собой силовую конструкцию, без которой автомобиль просто сложится пополам, не выдержав нагрузку на крышу)
 Вариант исправления этой ситуации только один - замена поврежденных порогов.
Здесь важно учитывать, что конструктивно порог состоит из нескольких важных элементов, среди которых:
- внешний порог (это то, что мы видим снаружи автомобиля)

- внутренний порог (находится внутри салона автомобиля и прикрыт ковровым покрытием)
- усилитель порога (металлическая перегородка, расположенная между внешним и внутренним порогом, испытывающая, пожалуй, максимальные нагрузки)
- соединитель порога (элемент, соединяющий порог с днищем автомобиля)

Здесь, на данный момент существуют два варианта. Первый, наиболее правильный - полная замена поврежденного порога, а так же всех элементов (усилителя, соединителя) которые пострадали от коррозии. Ведь на этапе, когда на внешнем пороге образовались ржавые дыры, почти со стопроцентной вероятностью будет поврежден усилитель, а часто и соединитель.

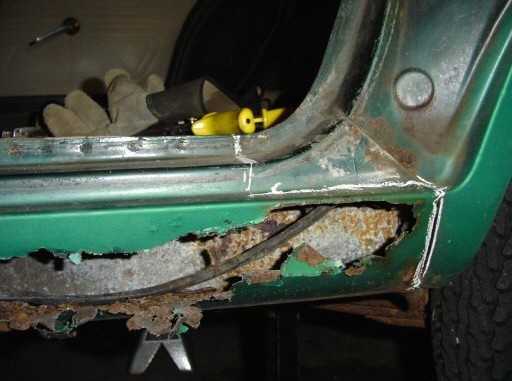

Вот, что нередко приходится наблюдать при вскрытии внешнего порога:

Наилучшим вариантом будет установка нового полного порога заводского изготовления (чем лучше производитель, тем менее трудоемок процесс) и поврежденного усилителя. Новый усилитель приобрести будет проблематично (за исключением некоторых моделей ВАЗ, например) Но так как этот силовой элемент прост по своей конструкции и представляет собой прямую металлическую пластину, то заменой ее с успехом послужит самостоятельно изготовленная деталь из металла толщиной 1-2 мм.

Для наглядности, непосредственно усилитель порога:

Рассматривая этапы полного ремонта и замены порогов, последовательность их следующая. Снимаются двери автомобиля (четыре в четырехдверном кузове и две в двухдверном) Передние крылья, передний бампер (часто, для  снятия крыльев необходимо снять еще и переднюю оптику, и решетку радиатора). Внутри салона снимаются дверные уплотнители и ковровое покрытие, прилегающее к кромке порога.
После этого старый внешний порог отсверливается от кузова в местах заводских точек контактной сварки и отрезается от боковой панели в местах передней, средней и задней стоек.

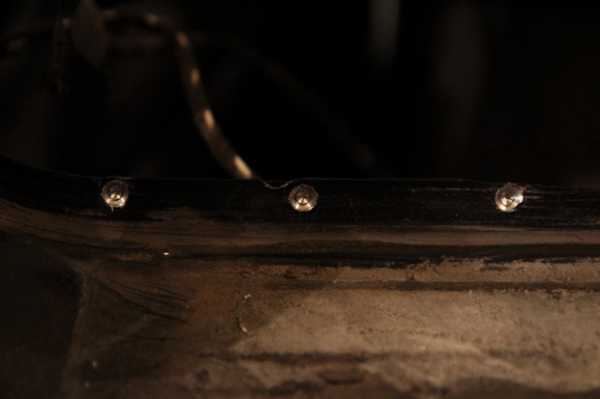

Сверлом со специальной заточкой старый порог отсверливается от кузова:

Ремонтный порог:

После окраски:

Преимущество этого способа в том, что в результате проведенного ремонта мы получаем полностью замененные элементы кузова. Сварные швы, неизбежные в любом случае, получаются сверху порога, в местах его сопряжения со стойками автомобиля, где действие внешних факторов в виде песка, соли и воды минимально.

Кроме того, целостность конструкции позволяет провести качественную обработку внутри (эпоксидным грунтом и антикоррозийными материалами) и снаружи (грунт, эмаль и т.д)

Приобрести заменные автомобильные пороги можно на авторынках, в специализированных автомагазинах. Наиболее известные изготовители кузовных элементов на многие модели авто:  KLOKKERHOLM,  польские Potrykus и POLCAR, различные китайские производители.

Толщина металла ремонтных кузовных элементов от 0,5 до 0,8 мм, что, в основном, соответствует толщине металла завода-изготовителя самого автомобиля.

 Еще один вариант приведения автомобиля в надлежащее состояние - частичная замена порога. Этот вариант имеет некоторые, хотя и не очевидные  плюсы. Главный из них - достаточная (относительно) простота ремонта и, соответственно, трудозатраты на его проведение. В данном случае производится замена только нижней части порога, до нижнего дверного проема. Это не требует демонтажа дверей автомобиля, а зачастую, не снимаются даже передние крылья. Часто, такой вид ремонта применим к автомобилям, найти заменные элементы к которым практически невозможно (редкие марки и ретро-автомобили) Так же, такой вид ремонта будет уместен в том случае, когда по различным причинам повреждена лишь незначительная часть порога.

При методе частичной замены используется нижняя (чаще) или отдельная часть ремонтного порога. В случае невозможности приобретения готовых элементов заводского изготовления, используют так называемые самодельные, "самогнутые" на листогибе пороги. Главный и основной недостаток их в том, что в отличие от заводских, выполненных методом штамповки, они не имеют боковых частей. А ведь именно часть порога спереди (от переднего крыла) и сзади (примыкание к задней арке) часто подвержены повреждениям.

Вот так, для наглядности, выглядит частично замененный порог:

Частая ошибка тех, кто выбирает для ремонта автомобиля гнутые пороги, желание приобрести этот элемент наиболее максимальной толщины (1,5, 2мм).  Конечно, выгнуть подобие порога можно и из стали толщиной 5 мм, но кроме минусов такой выбор ничего не принесет. Главным образом потому, что при проведении сварочных работ по монтажу этого элемента, соединяться он все равно будет с остатками заводского металла толщиной 0,6 или 0,8 мм и это место (сам сварочный шов) будет слабым звеном при последующей эксплуатации.  Лучше уделить внимание достаточной прочности усилителя порога, на который приходится максимальная нагрузка. Вот он может иметь толщину до 2 мм, что придаст жесткость как коробу так и всему кузову.

Ну и главный минус способа частичной замены - это сварной шов, находящийся в месте подверженному влиянию как атмосферных явлений (дождь,снег), так и дорожных (грязь, камни, песок). Надежно закрыть этот шов от внешнего влияния гораздо сложнее, чем при методе полной замены порога.  Обычное шпатлевание, грунтовка и покраска этого места не будет иметь качественного результата, так как вибрация кузова автомобиля и частые повреждения камнями с дороги быстро приведут к растрескиванию слоя шпаклевки, появлению микротрещин на поверхности лака и, как следствие, попаданию влаги к сварочному шву. Закрытый потрескавшимся материалом и пропускающий влагу элемент будет подвергаться действию коррозии с многократно ускоренной силой по причине возникновения парникового эффекта между слоями металла и лкм.

 Часто, так же, подобный ремонт выполняют путем обработки порогов составом под названием антигравитекс (антигравий). Главный минус этого состава, перечеркивающий полностью все его достоинства - гигроскопичность. Легкий удар камнем из под колес, появление микротрещины в слое лкп и доступ влаги к гравитексу открыт. Он, словно губка, будет напитывать влагу, которая, в свою очередь, окажет все пагубное влияние на металл под этим "бутербродом".

Неудивительно, когда часто слышны жалобы автовладельцев после ремонта, проведенного подобным образом и возникновением новых очагов коррозии спустя уже 3-6 месяцев.

 Поэтому единственный вариант постараться избежать вышеописанных последствий - тщательная обработка сварочного шва эпоксидным грунтом (это единственный грунт не пропускающий влагу) , выравнивание шпаклевкой со стекловолокном, повторное грунтование эпоксидным грунтом (с целью предотвратить попадание влаги к шпаклевке, которая является гигроскопичной), и нанесение на ремонтную поверхность

полиуретанового или каучукового герметика (именно таким герметиком, а не антигравитексом покрыты пороги заводских автомобилей) Дальнейшее грунтование герметика, окрашивание. Обязательная антикоррозийная обработка внутри полости порога.

При правильно проведенном ремонте по замене автомобильных порогов и обязательной надежной защите этого элемента с двух сторон он будет служить очень большой срок. Здесь следует  заметить, что со стороны уже самого автовладельца необходим постоянный контроль за целостностью внешнего покрытия и незамедлительное исправление возникающих повреждений.

И, конечно же, не следует, в случае даже совсем минимальных повреждений порога, откладывать его ремонт на длительный срок. Проникающая внутрь влага и грязь сделают свое черное (правильнее - рыжее) дело очень быстро.

shelby.by

Толщина металла крыльев, капотов и порогов



Толщина листа металла кузовных автозапчастей.


Многих автовладельцев мучает вопрос толщины листа металла на основных, подверженных коррозии элементах. Это в первую очередь крылья, арки, пороги и в той или иной степени – капот.

Сразу стоит заметить, размер – не главное. Бывалые автолюбители хорошо помнят великолепно гниющие Форд Сиерра выпуска середины 80-х. Фактор качества металла мы рассмотрим в следующих статьях.

За последние двадцать лет несколько раз менялись технические требования к толщине металла в автомобилях. Причин, по которым автомобиль решили сделать легче, несколько.

Первая – экономия. Тяжелые металлические крылья существенно повышают стоимость автомобиля.  Имеет значение не только количество железа, а и процесс обработки, изготовления, перевозки.

Вторая – безопасность. Чем тяжелее автомобиль – тем сильнее удар. Из курса физики мы знаем, что сила удара зависит от скорости и массы. Авто не должно быль броневиком, и сносить все на своем пути.

На данный момент толщина крыльев в новых авто колеблется  от 0.6 мм до 0.9 мм. Толщина листа металла капота может достигать 1.2 мм.

Помимо металла, на появление и скорость процесса коррозии влияет качество и количество антикоррозийного покрытия. Несмотря на бесспорную эффективность, в целях экономии оцинковывают весь кузов без исключения далеко не все автопроизводители. На многих авто подавляющие количество внешних автозапчастей цинком не покрываются, что существенно сокращает срок службы автомобиля.

Алюминиевый кузов.

В начале 90-х годов, автопроизводители повернули, а если сказать точнее, подняли ввысь свои приземленные взоры. И задумались о плюсах использования материалов более легких, и технологичных, таких как алюминиевые сплавы.  Ауди, к примеру, выпустила модельный ряд А8 в алюминиевом кузове. Авто вышло практически в два раза легче своих аналогов. Гораздо более управляемое и динамичное. Это основные плюсы использования легко сплавляемых металлов. К сожалению, данных о толщине листа металла кузовных деталей этого авто у нас нет. Но стоит заметить, что в этом случае это не имеет никакого значения.

Пластик.

Французский автопром в угаре удешевления и облегчения пошел еще дальше. Расходные элементы, например крылья передние и задние выполнил из пластика. Естественно этот иезуитский ход полностью решил проблемы коррозии. Пластмассы не гниют. Это факт. Но при этом Ваше авто начинает бояться дворовых собак, столкновений с комарами и детской любознательности. Это конечно шутка.  Но опасность появления трещин и сколов на лакокрасочном покрытии весьма велика.



Хорошего времени суток друзья! Коллектив интернет магазина Два Крыла, от чистого сердца желает Вам хороших дорог и доброго пути.



2kryla.com.ua

Замена порогов своими руками

При­вет­ствую Вас на бло­ге kuzov.info!

В этой ста­тье рас­смот­рим как про­из­во­дить­ся заме­на поро­гов сво­и­ми рука­ми.

Порог пред­став­ля­ет собой отштам­по­ван­ную панель, кото­рая явля­ет­ся струк­тур­ной частью несу­ще­го кузо­ва авто­мо­би­ля.

В кон­струк­ции несу­ще­го кузо­ва, пане­ли поро­гов обес­пе­чи­ва­ют струк­тур­ное уси­ле­ние, вли­я­ю­щее на жёст­кость дни­ща авто­мо­би­ля, а так­же обес­пе­чи­ва­ют жёст­кость на скру­чи­ва­ние. В то вре­мя, как перед­няя и зад­няя части кузо­ва име­ют зоны запла­ни­ро­ван­но­го смя­тия, поро­ги обес­пе­чи­ва­ют жёст­кость сред­ней части кузо­ва, кото­рая долж­на оста­вать­ся мак­си­маль­но целой при ава­рии. Таким обра­зом, от состо­я­ния поро­гов зави­сит без­опас­ность води­те­ля и пас­са­жи­ров.

Поро­ги, осо­бен­но их ниж­няя часть, часто оста­ют­ся без вни­ма­ния при мой­ке. Дорож­ная соль и дру­гие загряз­не­ния, остав­ши­е­ся на них, уско­ря­ют воз­ник­но­ве­ние кор­ро­зии. Так­же, эти эле­мен­ты посто­ян­но под­вер­га­ют­ся воз­дей­ствию кам­ней и пес­ка, летя­щих с доро­ги во вре­мя дви­же­ния и дей­ству­ю­щих как абра­зив.

Так как поро­ги пред­став­ля­ют собой закры­тую не про­вет­ри­ва­е­мую кон­струк­цию, то они уяз­ви­мы для кор­ро­зии. Худ­ший аспект кор­ро­зии поро­га состо­ит в том, что она начи­на­ет­ся изнут­ри и рас­про­стра­ня­ет­ся нару­жу. Таким обра­зом, кор­ро­зия ста­но­вит­ся вид­на, когда порог уже зна­чи­тель­но раз­ру­шен. В запу­щен­ных слу­ча­ях быва­ет даже невоз­мож­но вос­поль­зо­вать­ся спе­ци­аль­ны­ми места­ми для дом­кра­та, что­бы под­нять маши­ну, так как эти обла­сти, вслед­ствие кор­ро­зии, поте­ря­ли свою проч­ность. Ещё одной про­бле­мой, вызван­ной как насквозь про­ржа­вев­ши­ми поро­га­ми, так и дни­щем могут стать выхлоп­ные газы, кото­рые могут попа­дать в салон авто­мо­би­ля.

Устройство порогов автомобиля

Внеш­няя часть поро­га не явля­ет­ся основ­ной сило­вой частью этой кон­струк­ции. Она даёт жёст­кость кузо­ву, но основ­ную жёст­кость обес­пе­чи­ва­ет внут­рен­ний уси­ли­тель, соеди­ни­тель и внут­рен­няя часть поро­га. Эти пане­ли соеди­не­ны точеч­ной свар­кой вме­сте и состав­ля­ют короб­ча­тую полую кон­струк­цию, кото­рая при­ни­ма­ет на себя основ­ную часть нагру­зок. Эта кон­струк­ция даёт авто­мо­би­лю про­доль­ную проч­ность. Внеш­няя часть поро­га обес­пе­чи­ва­ет боль­ше кос­ме­ти­че­скую функ­цию.

Каж­дая внут­рен­няя часть поро­га име­ет зна­че­ние в обес­пе­че­нии струк­тур­ной жёст­ко­сти. Вся кон­струк­ция поро­га уси­ли­ва­ет дни­ще кузо­ва.

При­мер кон­струк­ции поро­га авто­мо­би­ля
  • Внут­рен­няя часть поро­га – это часть, кото­рую мож­но уви­деть изнут­ри маши­ны.
  • Соеде­ни­тель – эту часть мож­но уви­деть сни­зу авто­мо­би­ля.
  • Внут­рен­ний уси­ли­тель – это обыч­но плос­кий сталь­ной эле­мент, име­ю­щий отштам­пов­ку для уси­ле­ния.
  • Внеш­няя часть поро­га – это часть поро­га, кото­рую мож­но видеть сна­ру­жи, её и назы­ва­ют поро­гом.

Кон­струк­ция поро­га кон­крет­но­го авто­мо­би­ля может отли­чать­ся от пред­став­лен­ной на иллю­стра­ции.

Подготовка к замене порога

  • Нуж­но под­нять авто­мо­биль и выста­вить по уров­ню. Луч­ше, что­бы кузов под­пи­рал­ся рав­но­мер­но в несколь­ких точ­ках, что­бы избе­жать пере­ко­са кузо­ва.
  • При пол­ной замене поро­га луч­ше снять две­ри. Это даст хоро­ший доступ и исклю­чит повре­жде­ние две­рей при свар­ке. При сня­тии две­рей, пет­ли луч­ше остав­лять на кузо­ве, что­бы их поло­же­ние не изме­ни­лось. В боль­шин­стве слу­ча­ев, так­же, необ­хо­ди­мо снять перед­нее кры­ло. Демон­таж перед­не­го кры­ла может потре­бо­вать допол­ни­тель­ной раз­бор­ки. Так, к при­ме­ру, при­дёт­ся снять перед­ний бам­пер и фару.
  • Если про­из­во­дит­ся заме­на поро­га по при­чине его кор­ро­зии, то нуж­но с запа­сом зачи­стить область вокруг ржа­вых мест, что­бы опре­де­лить гра­ни­цы ржав­чи­ны. Таким обра­зом, мож­но понять какие обла­сти поро­га мож­но оста­вить, а какие необ­хо­ди­мо выре­зать.
  • Для заме­ны поро­гов необ­хо­ди­мо демон­ти­ро­вать неко­то­рые дета­ли инте­рье­ра, такие как пла­сти­ко­вую обли­цов­ку, сиде­ния, рези­но­вый уплот­ни­тель. Ков­ро­вое покры­тие мож­но завер­нуть.
  • Защи­ти­те лако­кра­соч­ное покры­тие авто­мо­би­ля, стёк­ла и салон от попа­да­ния искр от свар­ки и «бол­гар­ки».
  • Перед свар­кой нуж­но отсо­еди­нить и изо­ли­ро­вать клем­мы акку­му­ля­тор­ной бата­реи.

Замена порогов своими руками

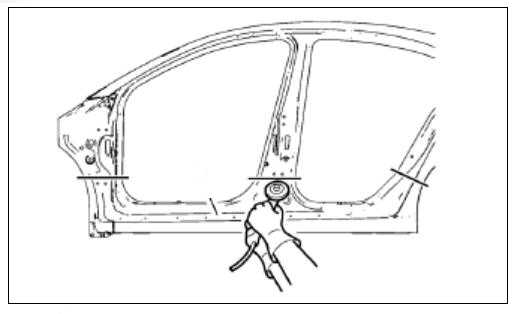

При­мер линий сре­за поро­га из руко­вод­ства по ремон­ту
  • Пане­ли поро­гов име­ют раз­ную кон­струк­цию в зави­си­мо­сти от мар­ки и моде­ли авто­мо­би­ля. Может быть несколь­ко раз­дель­ных или один цель­ный уси­ли­тель. Перед тем, как при­сту­пить к рабо­те, нуж­но знать, как устро­е­ны поро­ги на кон­крет­ном авто­мо­би­ле. Для это­го нуж­но изу­чить руко­вод­ство по ремон­ту. Там пока­за­но, где нуж­но делать сре­зы и соеди­не­ния. Если есть в нали­чии новая панель поро­га, то пла­ни­руй­те места сре­за, опи­ра­ясь на её фор­му.
Исполь­зуй­те маляр­ную лен­ту для обо­зна­че­ния места сре­за
  • Поме­сти­те ремонт­ную панель поро­га поверх ста­ро­го поро­га. Очер­ти­те гра­ни­цы, по кото­рым нуж­но будет сре­зать порог. Вме­сто очер­чи­ва­ния мож­но накле­ить маляр­ную лен­ту. Добавь­те при­мер­но 3 см запа­са с каж­до­го края. Этот отре­зок нужен для под­гон­ки или для соеди­не­ния вна­хлёст (если реши­те при­ме­нить такой тип соеди­не­ния).
  • Ста­рай­тесь не резать вплот­ную к осно­ва­нию сред­ней стой­ки, что­бы избе­жать раз­ре­за уси­ле­ния, кото­рое нахо­дит­ся в этом месте.
  • После того, как сде­ла­ли началь­ные сре­зы, высвер­ли­те точ­ки кон­такт­ной свар­ки (см. ста­тью), уда­ли­те повре­ждён­ный порог.
Уси­ли­тель сред­ней стой­ки
  • Обя­за­тель­но убе­ри­те заусен­цы со сре­зан­ных кон­цов поро­га. Это исклю­чит раз­брыз­ги­ва­ние рас­плав­лен­но­го метал­ла при свар­ке и предот­вра­тит полу­че­ние непроч­но­го шва.
  • После демон­та­жа ста­ро­го поро­га нуж­но вырав­нить флан­цы, на кото­рых кре­пил­ся порог и счи­стить остат­ки точеч­ной свар­ки.
  • Если внут­рен­нее уси­ле­ние име­ет сле­ды ржав­чи­ны, то их нуж­но обра­бо­тать пре­об­ра­зо­ва­те­лем ржав­чи­ны и защи­тить анти­кор­ро­зи­он­ным сред­ством. Если же он зна­чи­тель­но раз­ру­шен, то его луч­ше заме­нить.
  • Уда­ли­те лако­кра­соч­ное покры­тие с мест, где будет про­из­во­дить­ся соеди­не­ние.
  • Если необ­хо­ди­мо, то обра­бо­тай­те внут­рен­нюю часть новой пане­ли поро­га анти­кор­ро­зи­он­ным соста­вом.
  • Когда дела­е­те вре­мен­ную уста­нов­ку поро­га для про­вер­ки: уста­но­ви­те порог, исполь­зуя спе­ци­аль­ные зажи­мы или само­ре­зы. Само­ре­зы не будут мешать при закры­ва­нии две­рей, для про­вер­ки зазо­ров. Отвер­стия от само­ре­зов нуж­но будет в даль­ней­шем зава­рить, при окон­ча­тель­ной уста­нов­ке поро­га.
  • Поставь­те маши­ну в транс­порт­ное поло­же­ние, что­бы вес авто­мо­би­ля удер­жи­ва­ла под­вес­ка. В таком состо­я­нии про­верь­те поло­же­ние поро­га и зазо­ры с дверь­ми и кры­лом. При необ­хо­ди­мо­сти скор­рек­ти­руй­те поло­же­ние поро­га.
  • Когда под­го­тав­ли­ва­е­те место для свар­ки, нане­си­те сва­роч­ный грунт на места с «голым» метал­лом. Сва­роч­ный грунт может быть уда­лён непо­сред­ствен­но с места свар­ки, что­бы умень­шить шла­ко­об­ра­зо­ва­ние и уве­ли­чить каче­ство свар­ки (см. подроб­нее здесь).
  • При замене поро­га при­ме­ня­ют­ся соеди­не­ние вна­хлёст, соеди­не­ние встык со встав­кой или про­сто встык. Более подроб­но типы соеди­не­ний рас­смот­рим в этой ста­тье ниже.
  • Про­ва­ри­те шов. Теп­ло­вая дефор­ма­ция явля­ет­ся одной из про­блем при свар­ке. Вари­те стеж­ка­ми через пери­од, а потом запол­няй­те остав­ши­е­ся про­ме­жут­ки. Мож­но так­же исполь­зо­вать сжа­тый воз­дух для охла­жде­ния.
  • Завод­ские точ­ки свар­ки заме­ня­ют­ся точ­ка­ми, сде­лан­ны­ми полу­ав­то­ма­том, либо кон­такт­ной свар­кой. При замене ста­ро­го поро­га на новую панель, в ней про­свер­ли­ва­ют­ся отвер­стия диа­мет­ром 8 мм.

  • При при­ва­ри­ва­нии поро­гов на флан­цах, через отвер­стия, рас­по­ло­жи­те сва­роч­ную горел­ку с про­во­ло­кой в цен­тре отвер­стия так, что­бы про­во­ло­ка каса­лась метал­ла, к кото­ро­му будет при­ва­ри­вать­ся панель. Нуж­но, что­бы элек­три­че­ская дуга обра­зо­ва­лась имен­но на метал­ле, к кото­ро­му будет при­ва­ри­вать­ся панель, а не на краю отвер­стия. Нач­ни­те варить в таком поло­же­нии и не дви­гай­те сва­роч­ную горел­ку, пока отвер­стие прак­ти­че­ски не запол­нит­ся. Далее по спи­ра­ли дви­гай­те горел­ку к кра­ям. Так про­ник­но­ве­ние к сва­ри­ва­е­мо­му метал­лу будет хоро­шим и свар­ное соеди­не­ние креп­ким.
  • Зачи­сти­те свар­ные швы. При зачист­ке не уби­рай­те шов слиш­ком мно­го, так как это его осла­бит.
  • Сде­лай­те анти­кор­ро­зи­он­ную защи­ту. Мож­но исполь­зо­вать эпок­сид­ный грунт пря­мо на место свар­ки, до нане­се­ния после­ду­ю­щих покры­тий. Через тех­но­ло­ги­че­ские отвер­стия обра­бо­тай­те порог изнут­ри анти­кор­ро­зи­он­ным рас­пы­ля­е­мым соста­вом.

Типы соединений при замене порога автомобиля

В руко­вод­ствах по ремон­ту обыч­но упо­ми­на­ют­ся два типа соеди­не­ний ново­го поро­га с остат­ка­ми ста­ро­го. Это соеди­не­ние вна­хлёст и соеди­не­ние встык со встав­кой. Мож­но так­же при­ме­нять про­стое соеди­не­ние встык. Давай­те рас­смот­рим осо­бен­но­сти этих соеди­не­ний, и как они осу­ществ­ля­ют­ся.

Соеди­не­ние встык со встав­кой

Соеди­не­ние ста­рой и новой частей поро­гов уси­ли­ва­ет­ся встав­ка­ми, сде­лан­ны­ми из остат­ков тако­го же поро­га. Соеди­не­ние встык со встав­кой поз­во­ля­ет достичь более ров­ной поверх­но­сти, чем вна­хлёст, что не потре­бу­ет мно­го шпа­клёв­ки для вырав­ни­ва­ния. Встав­ка помо­га­ет лег­че сты­ко­вать новый порог, умень­ша­ет веро­ят­ность про­жо­га насквозь при свар­ке, а так­же умень­ша­ет теп­ло­вую дефор­ма­цию при свар­ке, рас­се­и­вая теп­ло. Соеди­не­ние полу­ча­ет­ся более проч­ным. В зави­си­мо­сти от места соеди­не­ния, встав­ку мож­но исполь­зо­вать не все­гда. Такое соеди­не­ние обыч­но при­ме­ня­ет­ся по кра­ям поро­га. В месте, где порог соеди­ня­ет­ся со сред­ней стой­кой, обыч­но при­ме­ня­ет­ся соеди­не­ние вна­хлёст или встык без встав­ки.

Раз­мер вста­вок может состав­лять от 5 до 10 см. В зави­си­мо­сти от кон­фи­гу­ра­ции поро­га, встав­ка раз­ре­за­ет­ся на 2–4 части. Сре­за­ют­ся флан­цы, с помо­щью кото­рых точеч­ная свар­ка дер­жит части пане­лей меж­ду собой. Таким обра­зом, встав­ки смо­гут нор­маль­но вхо­дить внутрь поро­гов. Они могут при­ва­ри­вать­ся через про­свер­лен­ные отвер­стия (8 мм) или вре­мен­но при­кру­чи­вать­ся само­ре­за­ми, отвер­стия от кото­рых потом зава­ри­ва­ют­ся. Встав­ки долж­ны быть обра­бо­та­ны сва­роч­ным грун­том. При сты­ков­ке частей поро­гов, нуж­но обес­пе­чить зазор доста­точ­но­го раз­ме­ра, что­бы рас­плав­лен­ный металл при свар­ке нор­маль­но про­ни­кал к встав­ке, и она про­ва­ри­ва­лась вме­сте с дву­мя частя­ми поро­га. Шири­на зазо­ра зави­сит от тол­щи­ны мета­ла и долж­на быть не менее 1.6 мм и не более 3.2 мм.

Соеди­не­ние вна­хлёст

При соеди­не­нии вна­хлёст ста­рый порог дол­жен быть раз­ме­чен и сре­зан так, что­бы оста­вал­ся запас в несколь­ко сан­ти­мет­ров для нахлё­ста. Поверх остат­ков ста­ро­го поро­га поме­ща­ет­ся новый порог. Далее, по линии кра­ёв ново­го поро­га про­из­во­дит­ся сва­ри­ва­ние гер­ме­тич­ным швом. Глав­ным пре­иму­ще­ством это­го типа соеди­не­ния явля­ет­ся про­сто­та сты­ков­ки ново­го поро­га с остат­ка­ми ста­ро­го. Не тре­бу­ет­ся тща­тель­но под­го­нять края. Это осо­бен­но акту­аль­но, когда при­хо­дит­ся сты­ко­вать слож­ные по фор­ме места, к при­ме­ру, соеди­не­ние со сред­ней стой­кой. При соеди­не­нии вна­хлёст мень­ше веро­ят­ность про­жо­га метал­ла насквозь. Недо­стат­ком явля­ет­ся необ­хо­ди­мость исполь­зо­ва­ния боль­ше­го коли­че­ства шпа­клёв­ки при вырав­ни­ва­нии мест соеди­не­ний, а так­же пред­рас­по­ло­жен­ность к появ­ле­нию кор­ро­зии с обрат­ной сто­ро­ны поро­га, вви­ду слож­но­сти анти­кор­ро­зи­он­ной обра­бот­ки тако­го соеди­не­ния изнут­ри.

Соеди­не­ние встык

Соеди­не­ние встык тре­бу­ет тща­тель­ной под­гон­ки ново­го поро­га с остат­ка­ми ста­ро­го, а так­же опре­де­лён­но­го навы­ка при свар­ке. Зазор меж­ду сва­ри­ва­е­мы­ми частя­ми дол­жен при­мер­но рав­нять­ся тол­щине сва­ри­ва­е­мо­го метал­ла. Соеди­не­ние встык без встав­ки полу­ча­ет­ся менее проч­ным, но это не кри­тич­но, так как внеш­няя часть поро­га не при­ни­ма­ет на себя всю нагруз­ку. При пра­виль­ной реа­ли­за­ции состы­ко­ван­ное место полу­ча­ет­ся ров­ным и тре­бу­ет мини­маль­но­го коли­че­ства шпа­клёв­ки, а так­же нор­маль­но обра­ба­ты­ва­ет­ся анти­кор­ро­зи­он­ным соста­вом с обрат­ной сто­ро­ны поро­га при помо­щи рас­пы­ле­ния спе­ци­аль­ных средств.

Печа­тать ста­тью

Ещё интересные статьи:

kuzov.info

Ремонт и замена порогов автомобиля

 Автомобильные пороги - это конструктивный элемент кузова автомобиля, который испытывает достаточно большие нагрузки в процессе эксплуатации. Кроме того, этот элемент напрямую влияет на безопасность автомобиля и находящихся в нем водителя и пассажира. В тоже время, пороги легкового автомобиля максимально подвержены различного рода повреждениям.

Их закрытая внутренняя полость легко может собирать влагу, а песок и грязь с дороги заканчивают свое коварное дело в итоге которого внутри и снаружи распространяется коррозия, уничтожающая металл, после чего уже весь порог или его часть приходят в негодность.

 Эксплуатировать автомобиль с такими повреждениями не только неудобно (ввиду невозможности поддомкратить авто) , но и опасно (короб порога представляет собой силовую конструкцию, без которой автомобиль просто сложится пополам, не выдержав нагрузку на крышу)
 Вариант исправления этой ситуации только один - замена поврежденных порогов.
Здесь важно учитывать, что конструктивно порог состоит из нескольких важных элементов, среди которых:
- внешний порог (это то, что мы видим снаружи автомобиля)
- внутренний порог (находится внутри салона автомобиля и прикрыт ковровым покрытием)
- усилитель порога (металлическая перегородка, расположенная между внешним и внутренним порогом, испытывающая, пожалуй, максимальные нагрузки)
- соединитель порога (элемент, соединяющий порог с днищем автомобиля)

Здесь, на данный момент существуют два варианта. Первый, наиболее правильный - полная замена поврежденного порога, а так же всех элементов (усилителя, соединителя) которые пострадали от коррозии. Ведь на этапе, когда на внешнем пороге образовались ржавые дыры, почти со стопроцентной вероятностью будет поврежден усилитель, а часто и соединитель.

Вот, что нередко приходится наблюдать при вскрытии внешнего порога:

Наилучшим вариантом будет установка нового полного порога заводского изготовления (чем лучше производитель, тем менее трудоемок процесс) и поврежденного усилителя. Новый усилитель приобрести будет проблематично (за исключением некоторых моделей ВАЗ, например) Но так как этот силовой элемент прост по своей конструкции и представляет собой прямую металлическую пластину, то заменой ее с успехом послужит самостоятельно изготовленная деталь из металла толщиной 1-2 мм.

Для наглядности, непосредственно усилитель порога:

Рассматривая этапы полного ремонта и замены порогов, последовательность их следующая. Снимаются двери автомобиля (четыре в четырехдверном кузове и две в двухдверном) Передние крылья, передний бампер (часто, для  снятия крыльев необходимо снять еще и переднюю оптику, и решетку радиатора). Внутри салона снимаются дверные уплотнители и ковровое покрытие, прилегающее к кромке порога.
После этого старый внешний порог отсверливается от кузова в местах заводских точек контактной сварки и отрезается от боковой панели в местах передней, средней и задней стоек.

Сверлом со специальной заточкой старый порог отсверливается от кузова:

Ремонтный порог:

После окраски:

Преимущество этого способа в том, что в результате проведенного ремонта мы получаем полностью замененные элементы кузова. Сварные швы, неизбежные в любом случае, получаются сверху порога, в местах его сопряжения со стойками автомобиля, где действие внешних факторов в виде песка, соли и воды минимально.

Кроме того, целостность конструкции позволяет провести качественную обработку внутри (эпоксидным грунтом и антикоррозийными материалами) и снаружи (грунт, эмаль и т.д)

Приобрести заменные автомобильные пороги можно на авторынках, в специализированных автомагазинах. Наиболее известные изготовители кузовных элементов на многие модели авто:  KLOKKERHOLM,  польские Potrykus и POLCAR, различные китайские производители.

Толщина металла ремонтных кузовных элементов от 0,5 до 0,8 мм, что, в основном, соответствует толщине металла завода-изготовителя самого автомобиля.

 Еще один вариант приведения автомобиля в надлежащее состояние - частичная замена порога. Этот вариант имеет некоторые, хотя и не очевидные  плюсы. Главный из них - достаточная (относительно) простота ремонта и, соответственно, трудозатраты на его проведение. В данном случае производится замена только нижней части порога, до нижнего дверного проема. Это не требует демонтажа дверей автомобиля, а зачастую, не снимаются даже передние крылья. Часто, такой вид ремонта применим к автомобилям, найти заменные элементы к которым практически невозможно (редкие марки и ретро-автомобили) Так же, такой вид ремонта будет уместен в том случае, когда по различным причинам повреждена лишь незначительная часть порога.

При методе частичной замены используется нижняя (чаще) или отдельная часть ремонтного порога. В случае невозможности приобретения готовых элементов заводского изготовления, используют так называемые самодельные, "самогнутые" на листогибе пороги. Главный и основной недостаток их в том, что в отличие от заводских, выполненных методом штамповки, они не имеют боковых частей. А ведь именно часть порога спереди (от переднего крыла) и сзади (примыкание к задней арке) часто подвержены повреждениям.

Вот так, для наглядности, выглядит частично замененный порог:

Частая ошибка тех, кто выбирает для ремонта автомобиля гнутые пороги, желание приобрести этот элемент наиболее максимальной толщины (1,5, 2мм).  Конечно, выгнуть подобие порога можно и из стали толщиной 5 мм, но кроме минусов такой выбор ничего не принесет. Главным образом потому, что при проведении сварочных работ по монтажу этого элемента, соединяться он все равно будет с остатками заводского металла толщиной 0,6 или 0,8 мм и это место (сам сварочный шов) будет слабым звеном при последующей эксплуатации.  Лучше уделить внимание достаточной прочности усилителя порога, на который приходится максимальная нагрузка. Вот он может иметь толщину до 2 мм, что придаст жесткость как коробу так и всему кузову.

Ну и главный минус способа частичной замены - это сварной шов, находящийся в месте подверженному влиянию как атмосферных явлений (дождь,снег), так и дорожных (грязь, камни, песок). Надежно закрыть этот шов от внешнего влияния гораздо сложнее, чем при методе полной замены порога.  Обычное шпатлевание, грунтовка и покраска этого места не будет иметь качественного результата, так как вибрация кузова автомобиля и частые повреждения камнями с дороги быстро приведут к растрескиванию слоя шпаклевки, появлению микротрещин на поверхности лака и, как следствие, попаданию влаги к сварочному шву. Закрытый потрескавшимся материалом и пропускающий влагу элемент будет подвергаться действию коррозии с многократно ускоренной силой по причине возникновения парникового эффекта между слоями металла и лкм.

 Часто, так же, подобный ремонт выполняют путем обработки порогов составом под названием антигравитекс (антигравий). Главный минус этого состава, перечеркивающий полностью все его достоинства - гигроскопичность. Легкий удар камнем из под колес, появление микротрещины в слое лкп и доступ влаги к гравитексу открыт. Он, словно губка, будет напитывать влагу, которая, в свою очередь, окажет все пагубное влияние на металл под этим "бутербродом".

Неудивительно, когда часто слышны жалобы автовладельцев после ремонта, проведенного подобным образом и возникновением новых очагов коррозии спустя уже 3-6 месяцев.

 Поэтому единственный вариант постараться избежать вышеописанных последствий - тщательная обработка сварочного шва эпоксидным грунтом (это единственный грунт не пропускающий влагу) , выравнивание шпаклевкой со стекловолокном, повторное грунтование эпоксидным грунтом (с целью предотвратить попадание влаги к шпаклевке, которая является гигроскопичной), и нанесение на ремонтную поверхность полиуретанового или каучукового герметика (именно таким герметиком, а не антигравитексом покрыты пороги заводских автомобилей) Дальнейшее грунтование герметика, окрашивание. Обязательная антикоррозийная обработка внутри полости порога.

При правильно проведенном ремонте по замене автомобильных порогов и обязательной надежной защите этого элемента с двух сторон он будет служить очень большой срок. Здесь следует  заметить, что со стороны уже самого автовладельца необходим постоянный контроль за целостностью внешнего покрытия и незамедлительное исправление возникающих повреждений.

И, конечно же, не следует, в случае даже совсем минимальных повреждений порога, откладывать его ремонт на длительный срок. Проникающая внутрь влага и грязь сделают свое черное (правильнее - рыжее) дело очень быстро.

shelby.by

алюминивые, пластиковые и прочие разновидности, их размеры и порядок монтажа

Редко где можно встретить напольные покрытия без порогового соединения. Такое устройство отличается небольшой площадью. Основано оно на технических особенностях финишной отделки.

Чтобы качественно и под один стиль оформить пол, требуются пороги. Цветовая палитра, размерный ряд и различный материал позволяют выполнить стыковку любых напольных покрытий. Рассмотрим, для чего они нужны, какие варианты существуют и как их устанавливать.

Содержание статьи

Зачем они нужны?

Можно выделить три основные сферы использования:

  • Применение в дизайне. Новые стили, технологии, материалы порой формируют уникальные интерьеры, где на площади одной комнаты могут сочетаться несколько напольных покрытий. Аккуратно закрыть границу между ними позволяют именно порожки.
  • Стыки между комнатами. Такие места наиболее уязвимы для механического воздействия. Особенно если на них делается стыковка материалов или перекрывается различие в уровне высоты пола между комнатами. К тому же производители напольных покрытий ставят ограничение по площади укладки без порога. Это связано с техническими особенностями. Любой материал может менять свои линейные размеры под перепадом температур. В таких случаях и нужны пороги.
  • Противоскользящие угловые профили. Используются для лестниц, облицованных плиткой или натуральным камнем.

Порожки выполняют следующие функции:

  • Эстетика. Закрывают технические зазоры и границы между материалами.
  • Безопасность. Если стыковку не закрыть защитной планкой, то со временем края материала будут загибаться. О них можно споткнуться и упасть, получив серьезные травмы. Безопасность обеспечивают и угловые противоскользящие профили. Их применение на мраморных или облицованных плиткой лестницах более чем обосновано.
  • Фиксация. С помощью порогов прочно закрепляются и прячутся края напольных покрытий, что обеспечивает их длительный срок службы.

Учитывая сферы применения и функции, которые несут порожки, переоценить их важность для качественной отделки пола нельзя.

Если вас интересует, как осуществляется укладка керамогранита на пол своими руками, прочтите эту статью.

О том, можно ли класть ламинат на ламинат, читайте здесь.

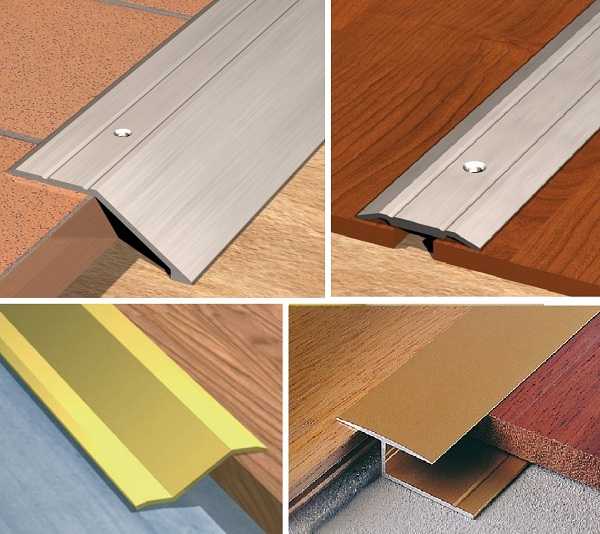

Разновидности

Выделяются несколько классификаций. Первая из них по материалу изготовления:

  • Деревянные. В зависимости от способа крепления могут комплектоваться специальным крепежным профилем.
  • Металлические. В свою очередь различаются по способу нанесения декоративного слоя: анодированные, ламинированные, крашеные, полированные, хромированные.
  • Алюминиевые. Можно отнести к металлическим или выделить в отдельную группу. Имеют естественный дизайн или с имитацией под любой вид натуральной отделки. Наиболее популярный и востребованный вид.
  • Эластичный пластик или резиновые. Этот вид самый гибкий.
  • Пластиковые. Нашли свое применение в стыковке ламината. Качество таких соединений считается слабым.
  • Пробковые. Такие изделия отличает амортизирующее свойство. Со временем могут проминаться.

По конструкции можно выделить еще несколько видов:

  • Прямые. Используются для крепления открытым способом, когда стыкование происходит на одном уровне.
  • Угловые. Применяются на ступеньках, высоких порожках. Могут использоваться в качестве завершающего профиля при стыковке высоких перепадов уровня пола.
  • Выравнивающие. Используются на покрытиях с перепадом. У такого профиля одна сторона лежит по прямой, вторая расположена под углом относительно первой.
  • Криволинейные. Имеют хорошую пластичность, которая позволяет делать уникальный дизайн с сочетанием различных материалов.

Существует еще одна классификация по сечению профиля: Т-образный, П-образный, Г-образный, С-образный, Z-образный. Обилие ассортимента позволяет придать эстетичный вид любому соединению напольных покрытий.

Размеры и прочие характеристики

Что касается габаритов, в которых представлены порожки, то ширина лежит в диапазоне от 20 до 150 мм. Длина — от 900 до 2700 мм.

Еще одним важным фактором является способ крепления. Всего выделяют два:

  • Открытый. Такие панели имеют подготовленные технические отверстия под крепления. В комплекте идут дюбели.
  • Закрытый. Этот способ осуществляется наклеиванием порожка или его фиксацией на дюбеля через специальный профиль. Он может быть съемным или цельным с основной декоративной частью. Есть некоторые нюансы при монтаже, но полученный результат стоит потраченного времени.

Поэтому, выбирая пороги, следует предусмотреть ряд условий. Прежде всего, для стыковки каких материалов они будут использоваться.

Для каких покрытий подойдут?

Каждая напольная отделка требует своего вида порожка:

  • Линолеум. Для него подойдет обычный прямой профиль из металла, дерева, пластика, пробки.
  • Ламинат, паркетная доска. Используется весь спектр порогов от прямого до углового. По материалу тоже нет ограничения — металл, пластик, пробка, дерево, резина. При выборе следует обратить внимание, насколько органично он впишется в дизайн.
  • Плитка. Обычно соединяют с другими видами покрытий. Наиболее удачным будет использование резинового порожка. Он позволит скрыть границу между поверхностями. Конструкция подбирается согласно виду соединения.

При покупке важно уделить внимание нескольким моментам. Это поможет избежать трудностей при дальнейшем монтаже.

Как правильно подойти к выбору?

Перед началом подбора следует определить ряд вопросов:

  • Длина и ширина. При нестандартных размерах возможно понадобится заказывать планку. Ширина порога должна закрывать внахлест обе стороны стыковочного материала.
  • Профиль и конструкция выбираются в зависимости от вида стыка и покрытия. Например, при сильных перепадах пола можно применить угловую планку, а при ровном покрытии — Т-образный прямой порожек.
  • Материал. Наиболее популярный вид – металлические профили с ламинированной поверхностью под натуральные волокна. Универсальность этого крепежа и ассортимент позволяют использовать его с любым видом покрытия.
  • Цвет. Здесь может быть несколько вариантов. Классическим считается выбор под цвет плинтуса, двери или напольного покрытия. Но бывают и другие варианты, которые завязаны на стилистическом оформлении. Например, в стиль хай-тек органично впишется хромированный профиль. А если требуется подчеркнуть переход от одного материала к другому, можно сыграть на контрасте и выбрать более темный или светлый оттенок.

Выбор порожка также зависит от технических требований, дизайна, величины бюджета.

Способы монтажа

Установка порожков не отличается особой сложностью, но имеет свои особенности.

Длина замеряется и отрезается на месте монтажа. Линия, по которой будет производиться фиксация, определяется посередине стыка. А ширина планки должна перекрывать края материала по обе стороны так, чтобы визуально не было видно зазора.

Выделяют следующие варианты установки:

  • Открытый способ. Обрезанный профиль прикладывается на место фиксации. Строительным карандашом размечаются точки сверления под дюбели через заводские отверстия на планке. Порожек убирается, сверлятся отверстия, вставляются пластиковые части крепежа. Повторно прикладывается планка так, чтобы отверстия совпали с дюбелями, вставляются и закручиваются саморезы.
  • Закрытый способ. Крепление с помощью клея отходит в прошлое. Популярными считаются следующие способы фиксации:
    • Через планку. Берется порожек, вставляется необходимое количество саморезов в специальную направляющую. Посередине стыка между напольными покрытиями размечают точки под дюбели. Сверлят, устанавливают пластиковые части крепежа. Берется планка. Расположение саморезов подгоняется под дюбели, вставляются. На порожек нажимают, фиксируют. Добивку осуществляют молотком. Важно подложить брусок или журнал на панель, чтобы не поцарапать.
    • Через профиль. Этот способ характерен для Т-образных порогов. Устанавливается и фиксируется дюбелями крепежная направляющая. Вставляется лицевой профиль и аккуратно подбивается через брусок или другой материал, чтобы не поцарапать внешнюю часть.
  • Монтаж гибкого профиля. Используется для соединения плитки с другими видами покрытий. При работе с напольной облицовкой следует оставить технический зазор для установки крепежного профиля. Его фиксируют к полу в соответствии с линией границы. Лицевую часть перед установкой нужно подержать в теплой воде, чтобы размягчить. Затем вставить в крепежный профиль.

Порядок установки различных видов профилей вы можете наглядно посмотреть на следующем видео:

Порожек — простое крепежное изделие, но именно он придает законченность любому дизайну. Правильно подобранный материал и качественно сделанный монтаж – гарант долговечности напольного покрытия.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Что еще почитать по теме?

floordigest.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
